Anleitung

Konfektionierten Leichtbaukamin montieren

Lesezeit 4 min.
leichtbaukamin kv

Ein Kamin in den eigenen vier Wänden. Ein Leichtbaukamin ist die zeitsparende Alternative für Nachrüstung, Sanierung und Neubau. Wir erklären Dir, wie Du einen konfektionierten Leichtbaukamin ganz einfach selber montierst.

Herausforderung

Das brauchst Du

Arbeitsschritte

Sockelelement platzieren

01

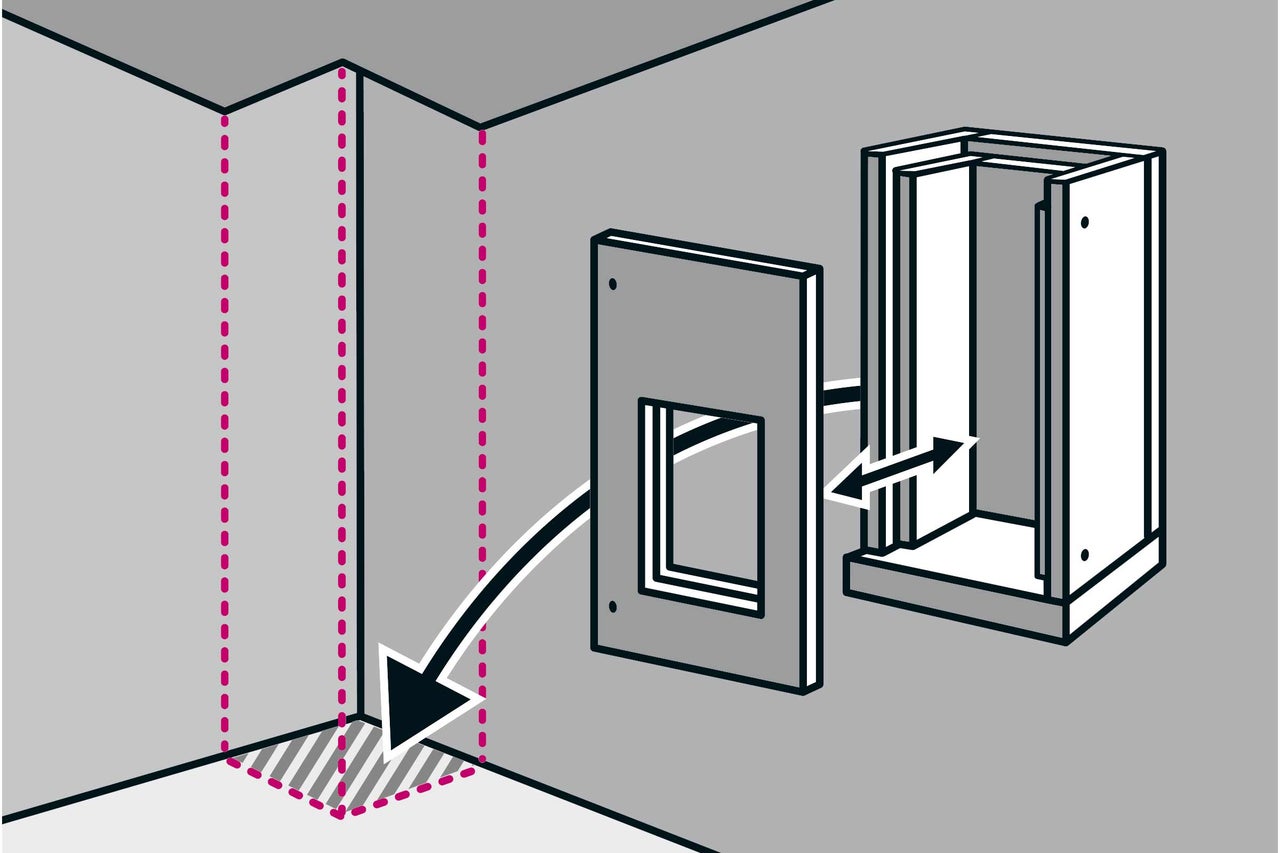

Beginne beim Aufbau des Leichtbaukamins mit dem Sockelelement. Hier wird später der Kondensatbehälter eingestellt. Die Frontplatte ist lose und kann zur Montage abgeschraubt werden. Stelle das Element am Montageort, z.B. im Kellergeschoss, auf und lote es durch den Deckendurchbruch nach oben aus. Dabei ist ein Dehnungsabstand von mind. 1 cm zwischen den Kaminelementen und dem Deckendurchbruch einzuhalten. Dann wird die Aufstellfläche am Boden markiert. An der markierten Fläche das Element mit Dünnbettmörtel fixieren.

konfektionierter leichtbaukamin montieren anleitung as 01
konfektionierter leichtbaukamin montieren anleitung as 01

Frontplatte anbringen

02

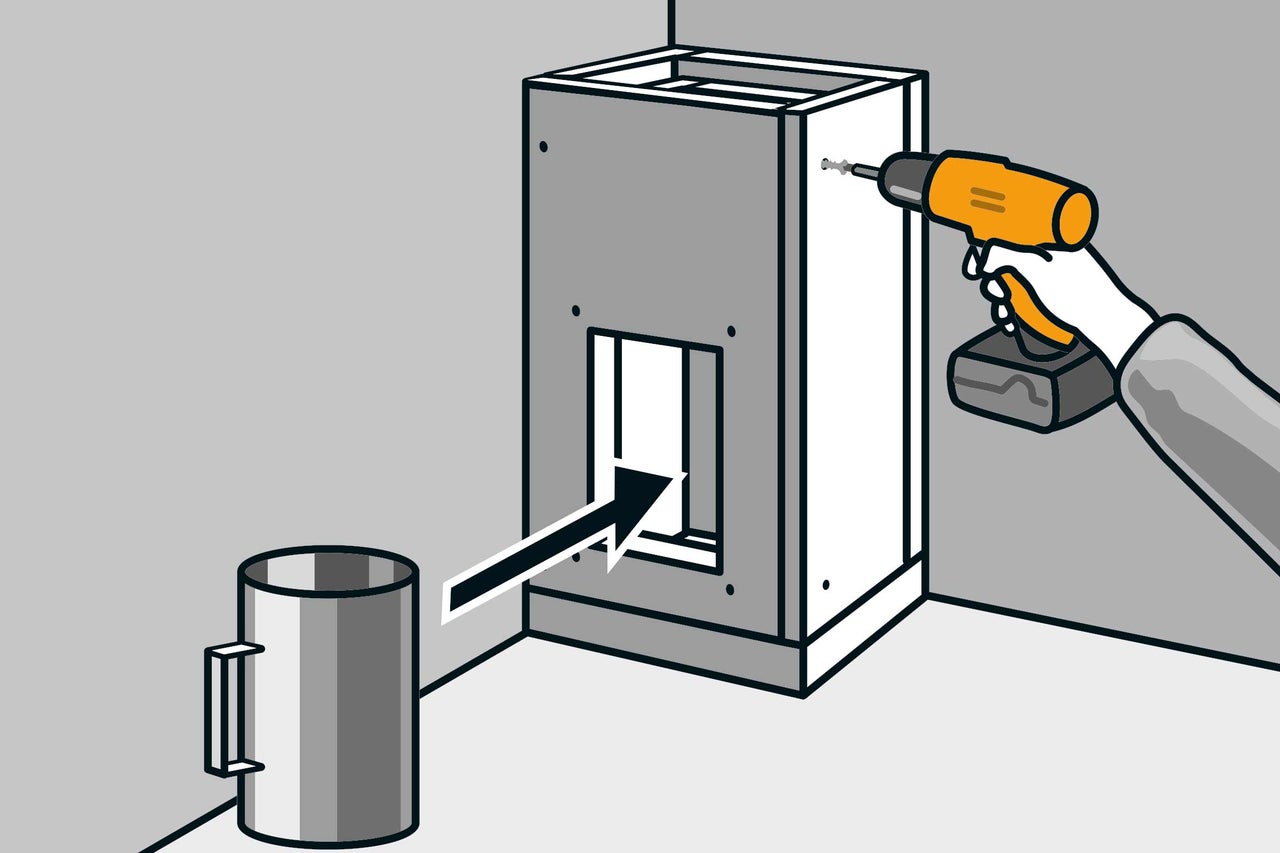

Die lose Frontplatte wird am Sockelelement angesetzt und an den seitlichen und vorderen Schraubenlöchern verschraubt.

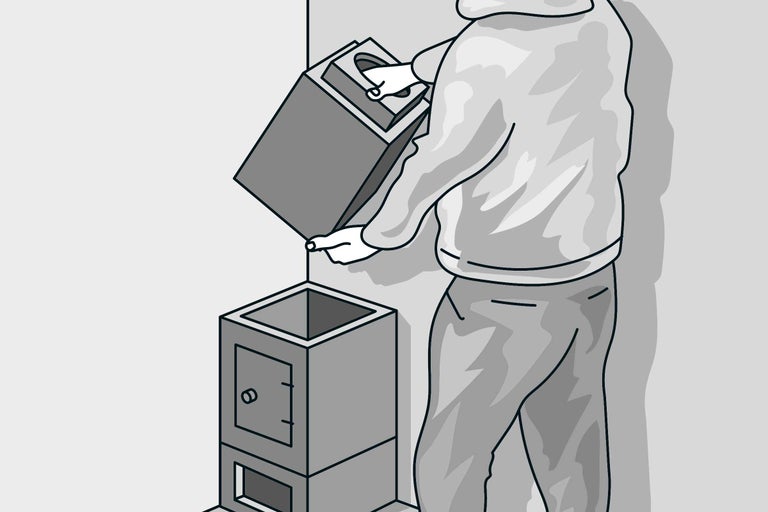

Der Kondensat-Behälter wird in das Sockelelement eingestellt. Er kann später durch die Kamintür entnommen und geleert werden.

konfektionierter leichtbaukamin montieren anleitung as 02
konfektionierter leichtbaukamin montieren anleitung as 02

Kamintür am Leichtbaukamin anbringen

03

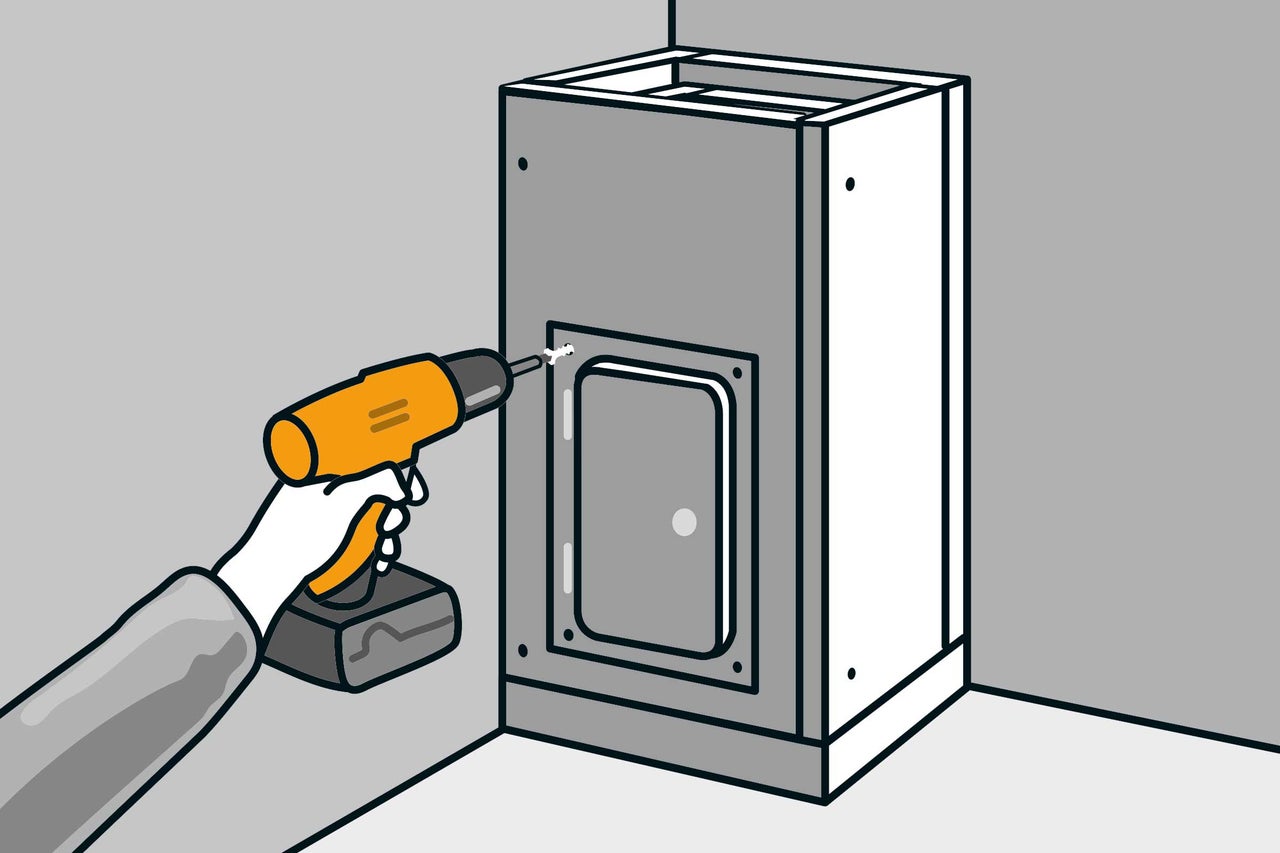

Die Kamintür wird dann an der vorgesehenen Öffnung angesetzt und angeschraubt.

konfektionierter leichtbaukamin montieren anleitung as 03
konfektionierter leichtbaukamin montieren anleitung as 03

Kleber auftragen

04

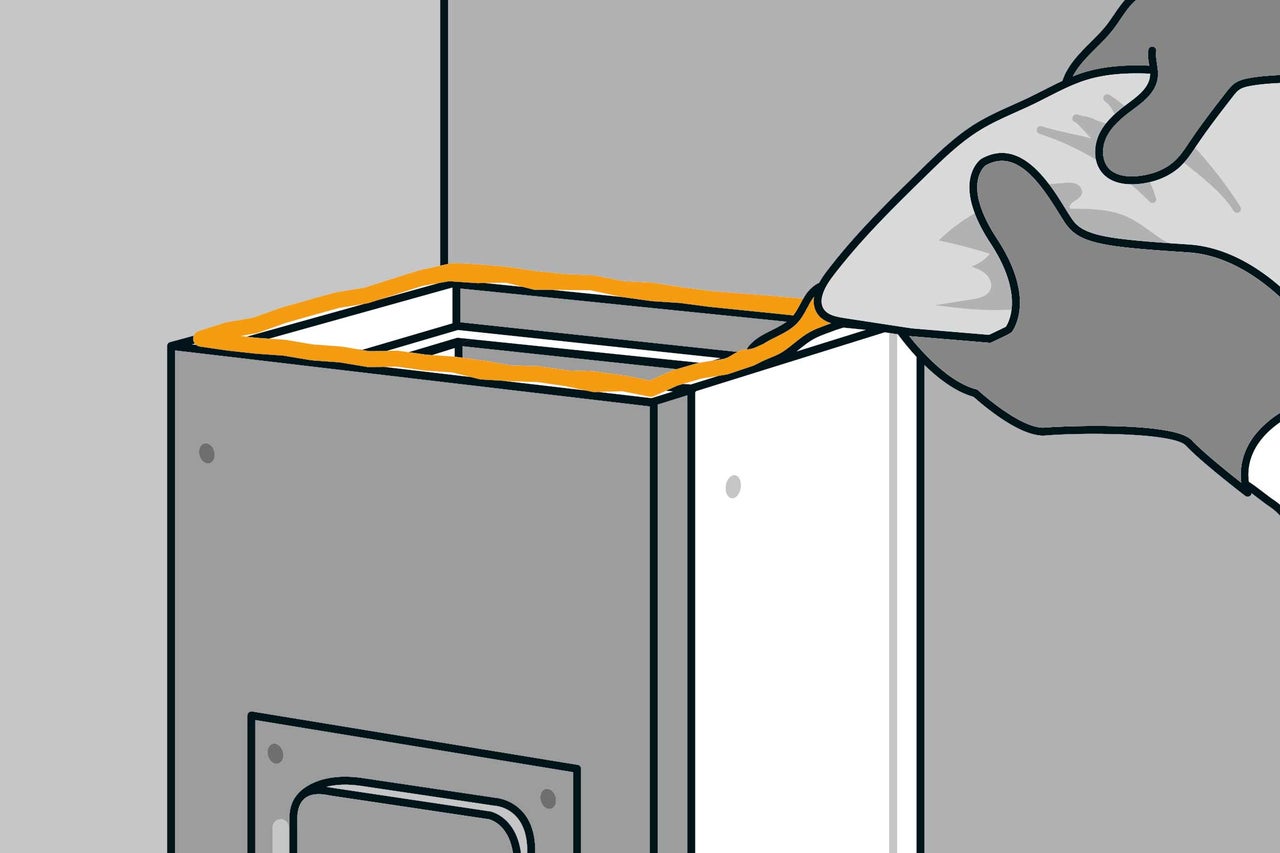

Zum Montieren weiterer Schachtelemente wird Jeremias-Kleber verwendet. Knete den gebrauchsfertigen Kleber vor der Verarbeitung zu einer homogenen Masse durch und trage ihn auf den Stufenfalz auf.

konfektionierter leichtbaukamin montieren anleitung as 04
konfektionierter leichtbaukamin montieren anleitung as 04

Elemente des Leichtbaukamins verkleben

05

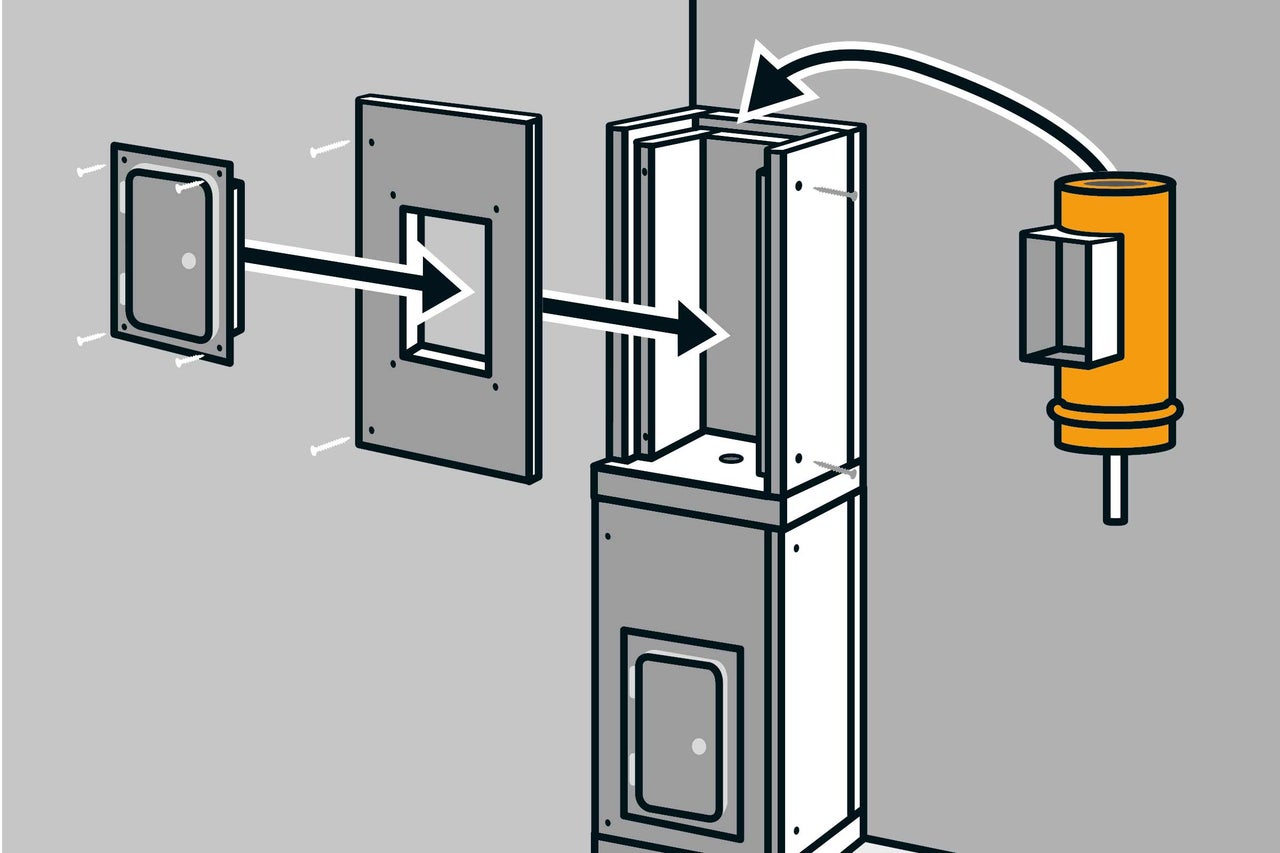

Das Basiselement wird auf das Sockelelement aufgeklebt. Prüfe dabei mit der Wasserwaage den senkrechten Verlauf der Elemente. Das isolierte Reinigungselement mit Kondensatschale wird in das Basiselement eingesetzt. Der senkrechte Ablauf der Kondensatschale führt durch die Bodenplatte. Schraube die Frontplatte am Basiselement durch die seitlichen und vorderen Schraubenlöchern an. Die Kamintür kann nun montiert werden.

konfektionierter leichtbaukamin montieren anleitung as 05
konfektionierter leichtbaukamin montieren anleitung as 05

Schachtelemente anbringen

06

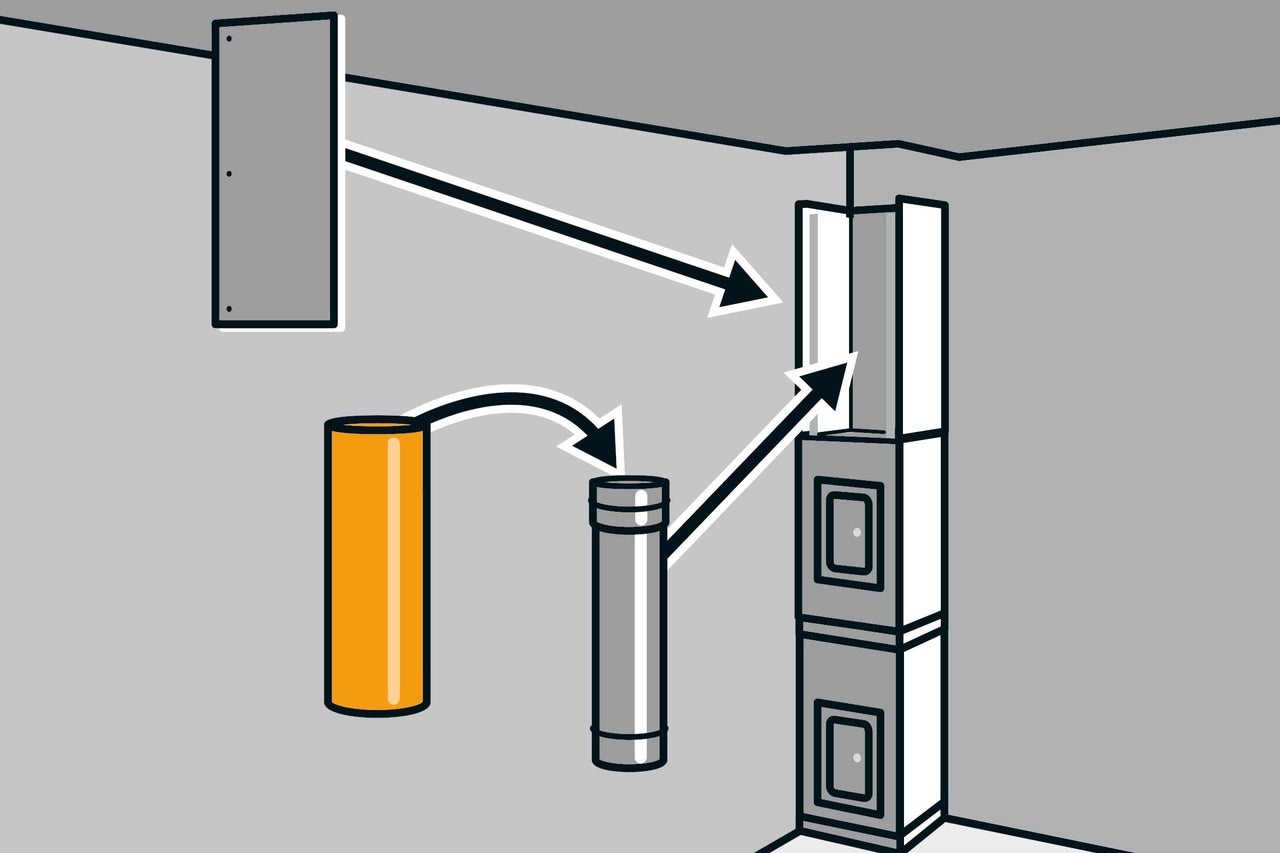

Für den weiteren Aufbau des Leichtbaukamins werden Schachtelemente ohne Bodenplatten verwendet. Die Verklebung der Elemente erfolgt jeweils am Stufenfalz. Die Kaminrohre werden mit Isolierschalen versehen und dann eingebaut. Dann die losen Frontplatten anschrauben.

konfektionierter leichtbaukamin montieren anleitung as 06
konfektionierter leichtbaukamin montieren anleitung as 06

Mineralwolle in Dehnfuge einsetzen

07

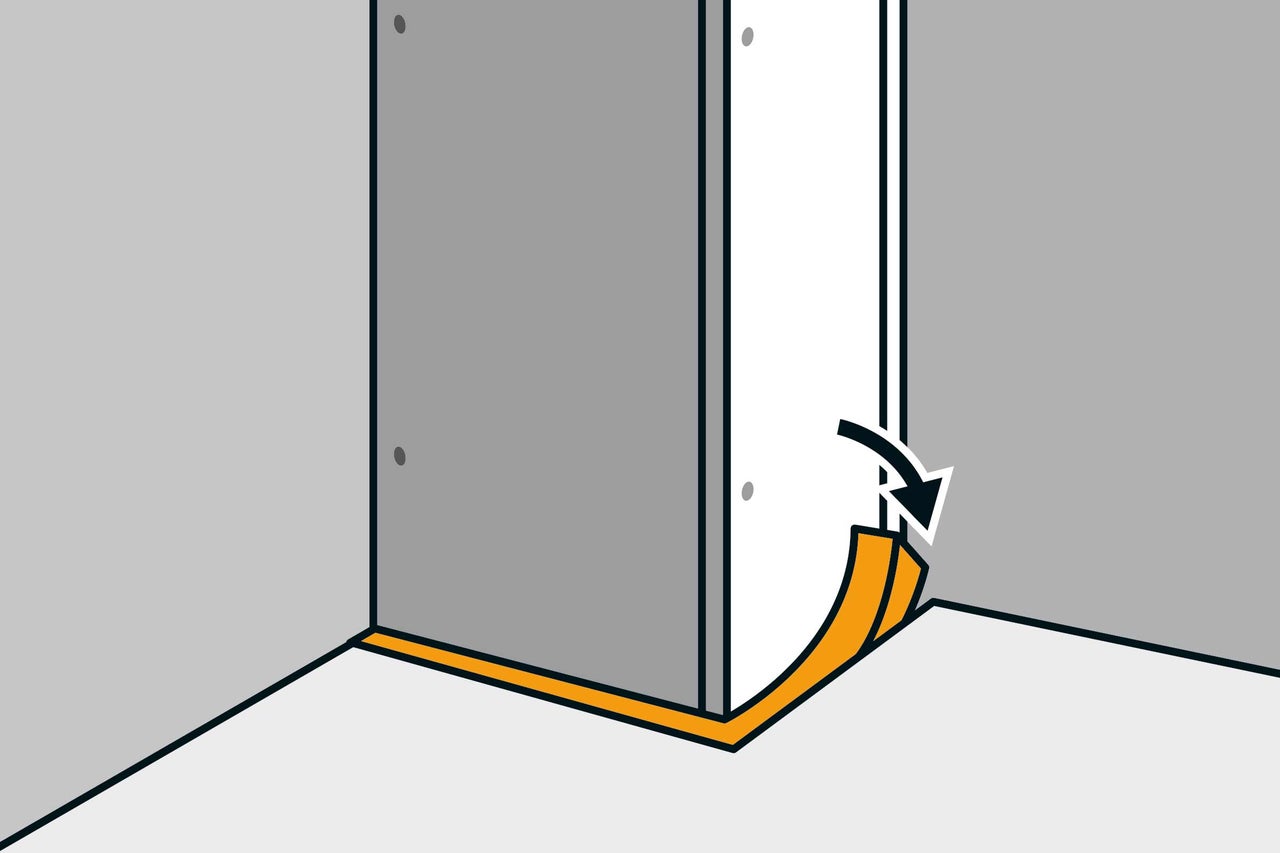

Am Deckendurchbruch, z.B. vom Kellergeschoss zum Erdgeschoss, kannst Du das Schachtelement von oben durch den Deckendurchbruch hindurchschieben. Dabei muss die lose Frontplatte bereits angeschraubt sein. In die Dehnfuge zwischen der Decke und dem Schacht wird ein Dämmstreifen aus nicht brennbarer Mineralwolle eingesetzt. Dadurch werden Spannungen durch Materialausdehnung verhindert.

konfektionierter leichtbaukamin montieren anleitung as 07
konfektionierter leichtbaukamin montieren anleitung as 07

T-Anschluss am Leichtbaukamin anbringen

08

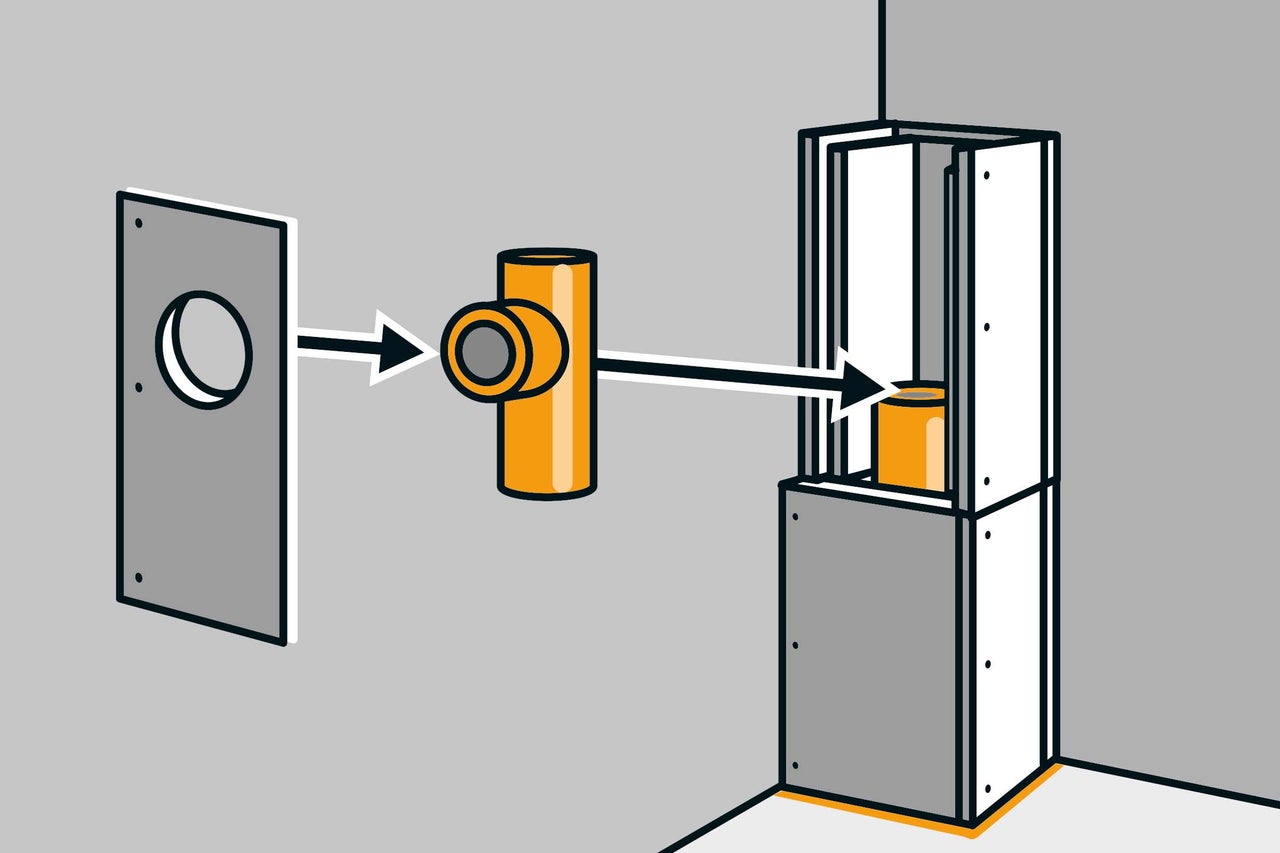

Zum Anschließen des Ofens ist ein T-Anschluss erforderlich. Plane diesen passend zum Ofen ein. Wenn die Höhe des Anschlusses feststeht, wird die Kreisöffnung für das Anschlussrohr in dieser Höhe auf der Frontplatte angezeichnet. Zum Aussägen kannst Du eine Stichsäge verwenden. Das T-Anschlussstück mit Dämmschale einbauen und die Frontplatte anschrauben. Weitere Schachtelemente werden nach Bedarf ergänzt.

konfektionierter leichtbaukamin montieren anleitung as 08
konfektionierter leichtbaukamin montieren anleitung as 08

Schornstein gegen Witterungseinflüsse schützen

09

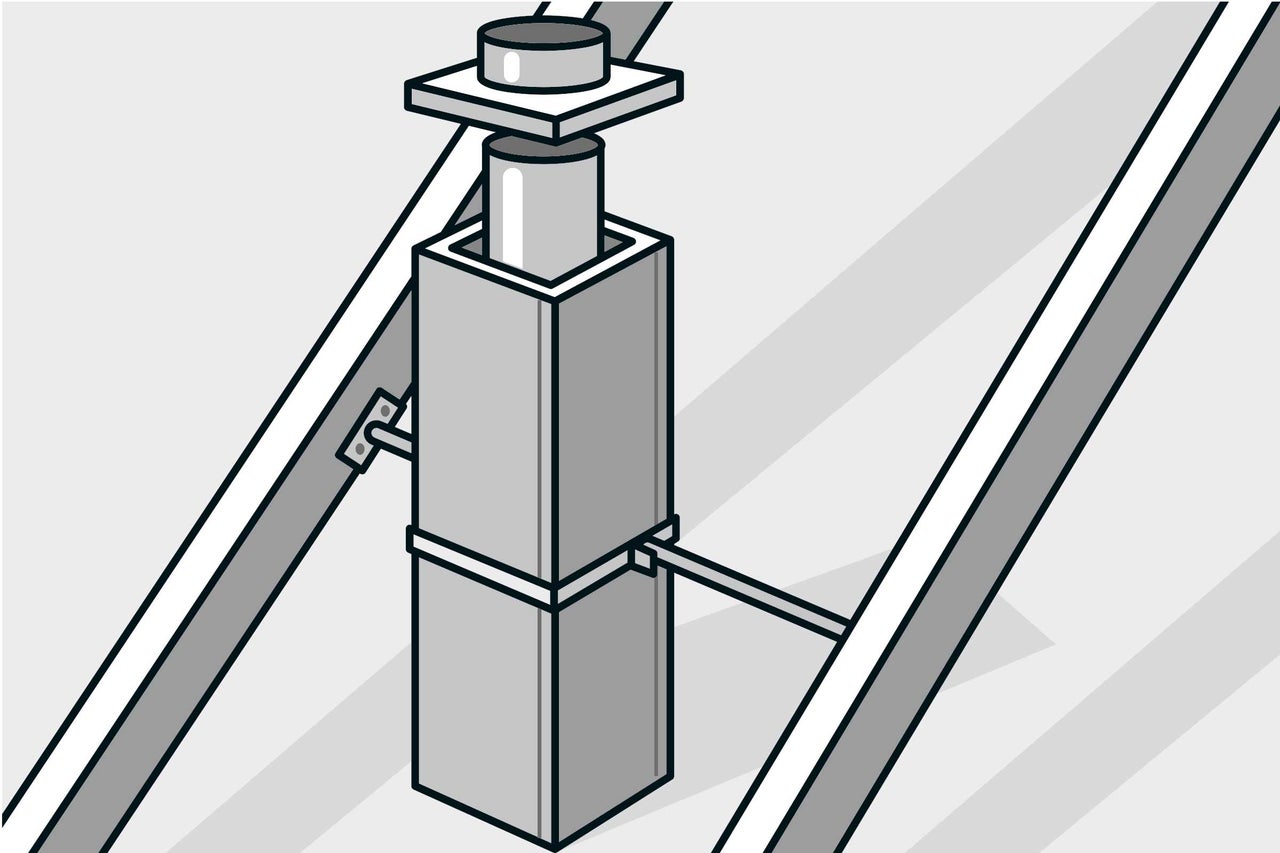

Oberhalb der Dachhaut ist der Schornstein gegen Witterungseinflüsse zu sichern. Das kann bauseits oder durch eine Stülpkopfverkleidung gemäß Montageanleitung erfolgen. Ab letzter Geschossdecke muss der Schacht gegen Ausknickung gemäß Montageanleitung mit den dafür vorgesehenen Bauteilen (wie z.B. einem Sparrenhalter) gesichert werden.

Konfektionierter Leichtbaukamin montieren as 09
Konfektionierter Leichtbaukamin montieren as 09

Systemwechsel zu doppelwandigem Edelstahlkamin möglich

10

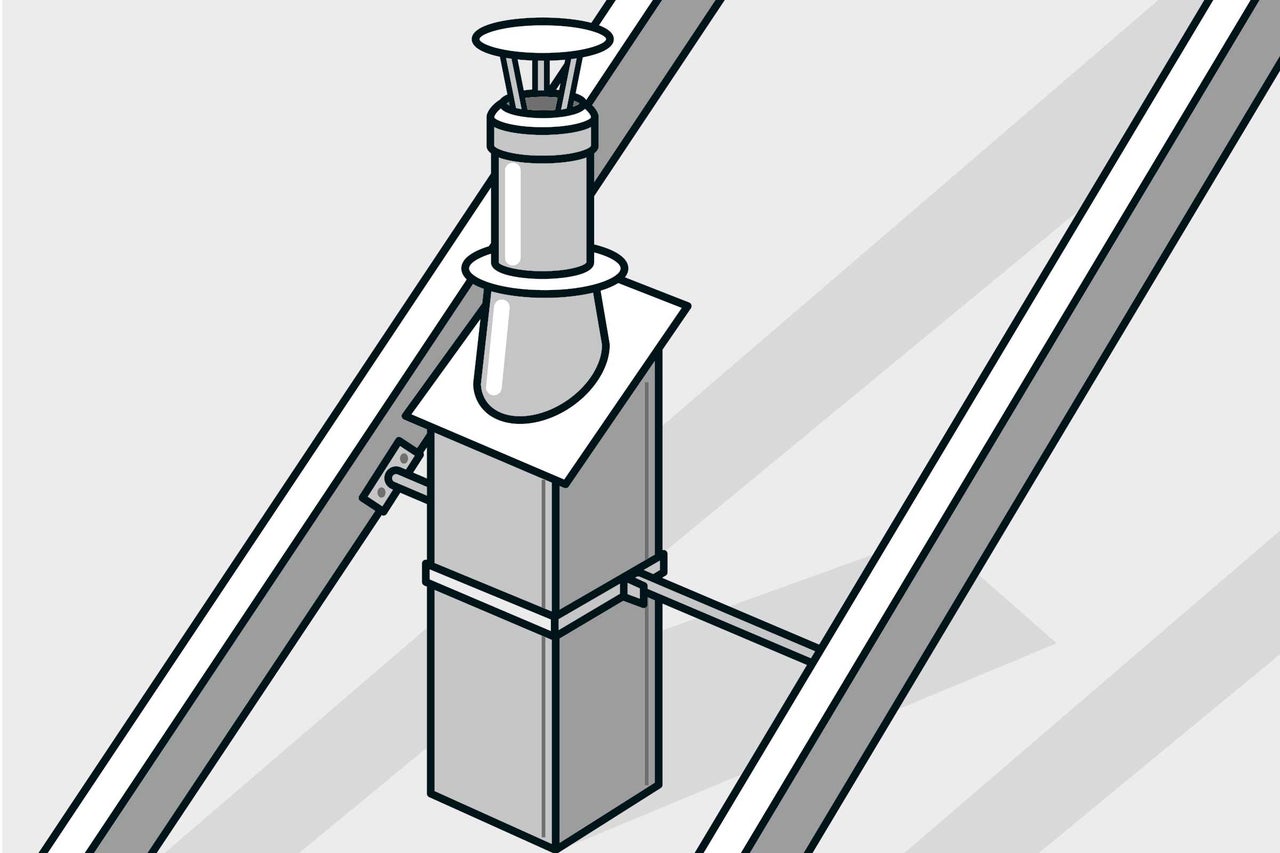

Es kann ein Systemwechsel unterhalb der Dachfläche vom Leichtbaukamin zum doppelwandigen Edelstahlkamin gemäß Montageanleitung erfolgen. Der Übergang erfolgt mit einer Edelstahl-Dachdurchführung.

Konfektionierter Leichtbaukamin montieren as 10
Konfektionierter Leichtbaukamin montieren as 10

Stahl- oder Edelstahlofenrohr anschließen

11

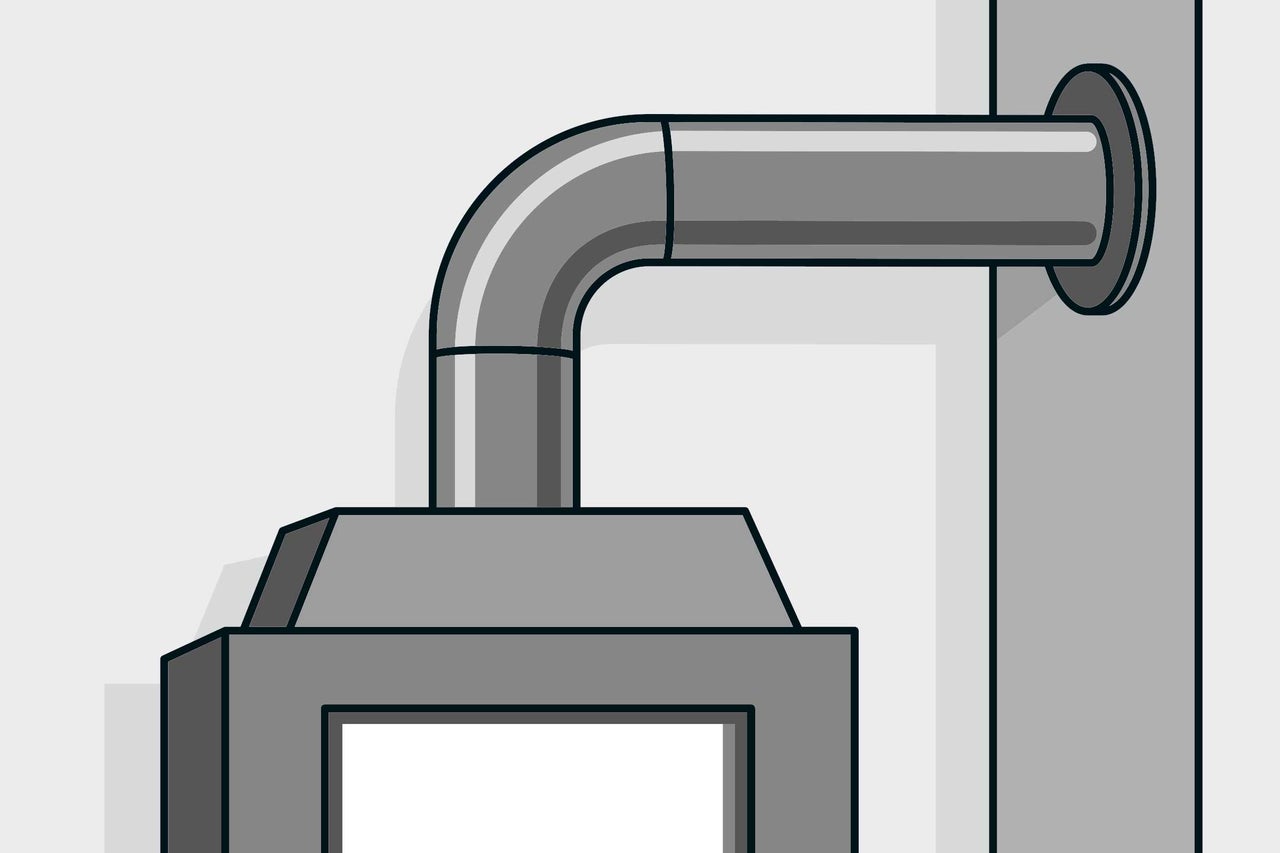

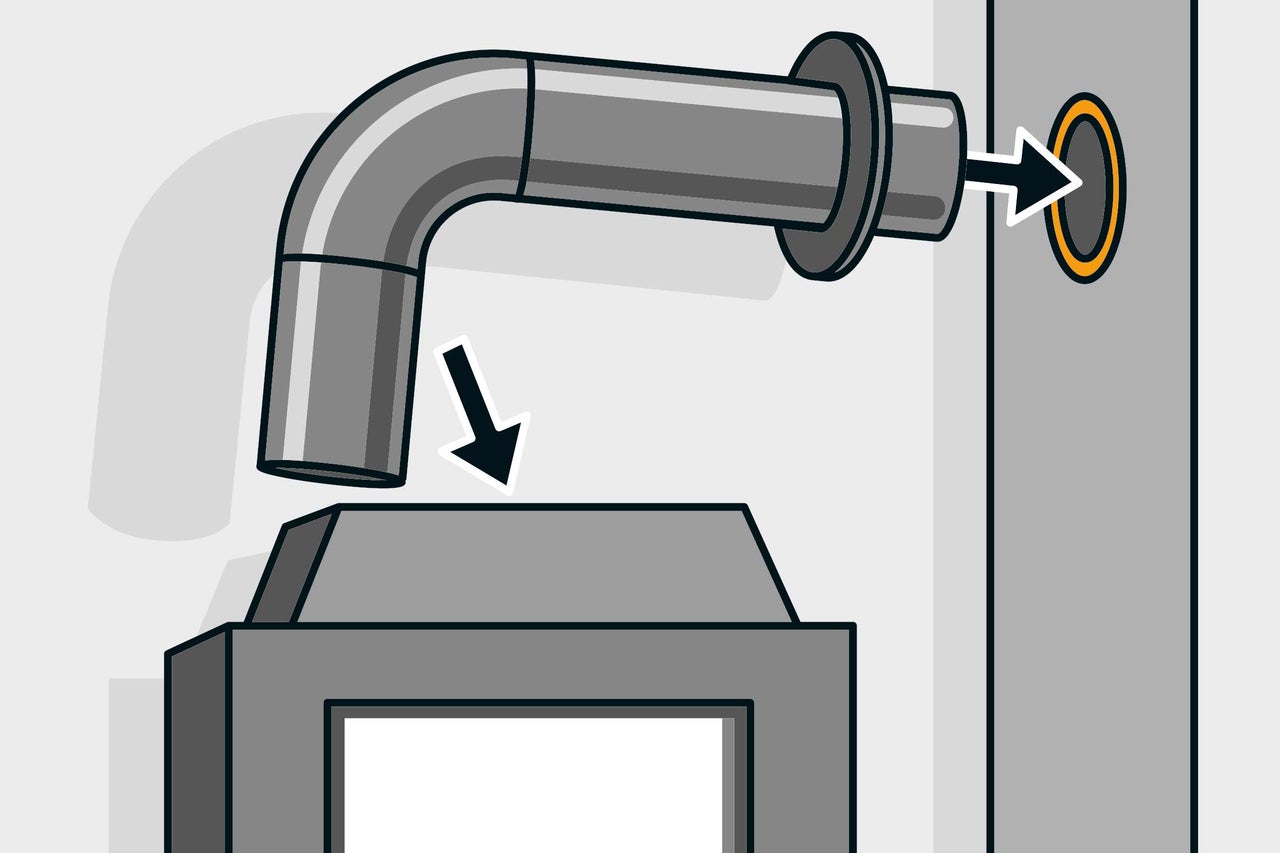

Mit einem passenden Stahl- oder Edelstahlofenrohr wird der Ofen an das Doppelwandfutter des Kamines angeschlossen. Achte dabei auf dicht ausgeführte Verbindungen. Verwende Mineralwolle, um am Wanddurchgang den verbleibenden Hohlraum zwischen Wandfutter und Leichtbaukamin auszufüllen. Wenn alle Rohrverbindungen hergestellt sind, muss ein Schornsteinfeger den Anschluss abnehmen, bevor der Ofen in Betrieb genommen wird.

Konfektionierter Leichtbaukamin montieren as 11
Konfektionierter Leichtbaukamin montieren as 11

Leichtbaukamin grundieren & verputzen

12

Der Kamin kann nach der Grundierung z.B. mit einem Silikatputz verputzt werden. Beachte dabei die entsprechenden Herstellerhinweise. Nach dem Trocknen des Putzes wird die Rosette an den Wandanschluss geschoben.
