FAIRAIR Aufsteck-Druckminderer mit Sicherheitskupplung G 1/4, Stecknippel NW 7,2 0,5-10 bar, FA30011

Fix und fertig: Der neue FAIRAIR Druckregler mit Manometer, Kupplung und Nippel zum einfachen Aufstecken!
Mit dem neuen FAIRAIR Aufsteck-Druckminderer erhalten Sie einen flexibel einsetzbaren Druckregler mit Manometer und passenden Verbindungsstücken – perfekt für eine sichere und unkomplizierte Druckluftentnahme. Dafür haben wir Ihnen den FAIRAIR Aufsteck-Druckminderer bereits komplett vormontiert: Für das schnelle Aufstecken an Ihrer Druckluftzufuhr haben wir einen Messing-Stecknippel NW 7,2 G 1/4 außen verbunden. So können Sie Ihren FAIRAIR Aufsteck-Druckminderer jederzeit flexibel an Ihrem Kompressor-Abgang oder an der gewünschten Luftverteilerdose einstecken. Auf der gegenüberliegenden Seite befindet sich eine drehbare FAIRAIR Sicherheitskupplung G 1/4 mit Außengewinde NW 7,4 und Druckknopf-Ausführung. Das Herzstückstück des FAIRAIR Aufsteck-Druckminderers bildet der rücksteuerbare Membrandruckregler. Er verfügt über ein präzises Manometer vom Qualitätshersteller mit einer Anzeige bis 16 bar. Über ein arretierbares Handrad lässt sich der gewünschte Arbeitsdruck für den Einsatz Ihrer Druckluft-Werkzeuge zwischen 0,5 und 10 bar einfach einstellen. PLUG & PLAY: Mit dem FAIRAIR Aufsteck-Druckminderer erhalten Sie einen cleveren und direkt einsetzbaren Markenartikel zum fairen Preis. FAIRAIR – Einfach. Druckluft.
Die Vorteile des FAIRAIR Aufsteck-Druckminderers

Alles dran: Druckregler-Komplett-Set mit Manometer, Kupplung und Nippel
Fertig vormontiert: von unseren FAIRAIR-Spezialisten konfektioniert und technisch geprüft
Platzsparend gebaut: kompakter, rücksteuerbarer Membrandruckregler mit Sekundärentlüftung
Leicht bedienbar: bequeme Druckeinstellung und einfache Arretierung per Handrad
Mit präzisem Manometer: für einen Regelbereich von 0,5 - 10 bar, PE max. 28 bar
Mit Qualitäts-Sicherheitskupplung: Drehbar, mit Druckknopf und gemäß ISO 4414
Mit passendem Nippel: für Kupplungen NW 7,2 - 7,8, G 1/4 AG aus Messing blank

Technische Daten Druckregler mit Manometer:

Gewinde
G 1/4

Eingangsdruck max.
28 bar

Betriebstemperatur max.
0 °C

Baugröße
0

Gehäuse
Zink-Druckguss, silber lackiert

Dichtmaterial
NBR/TPU

Mediumstemperatur max.
60 °C

Umgebungstemperatur max.
60 °C

Federhaube
POM-Messing

Durchfluss
340 l/min

Regelbereich min.
0.5 bar

Regelbereich max.
10 bar

Manometeranzeige min.
0 bar

Manometeranzeige max.
16 bar

DN
5

Serie
Standard-mini

Durchflusswertmessung

bei P1 = 8 bar, P2 = 6 bar und Druckab


Die drehbare FAIRAIR Sicherheitskupplung mit NW 7,4 und G 1/4 Außengewinde plus Messing-Stecknippel
Zusammen mit Ihrem FAIRAIR Aufsteck-Druckminderer erhalten Sie die drehbare FAIRAIR Sicherheitskupplung aus eloxiertem Aluminium – bereits vormontiert und auf Dichtheit geprüft. Die Kupplung der Nennweite 7,4 besitzt einen 1/4 Zoll Anschluss außen –  für viele Werkzeuge mit Standard-Kupplungen und Einstecknippeln mit NW 7,2 oder NW 7,4. Da die FAIRAIR Sicherheitskupplung ausschließlich aus Metall und ohne den Einsatz von Kunststoff oder Silikon gefertigt ist, zeigt sie sich im täglichen Einsatz besonders robust und langlebig. Dank der einhändig bedienbaren und vollautomatischen Schnellverschlusskupplung können Druckluftwerkzeuge einfach und sicher montiert werden und danach in die richtige Position gedreht werden. Die FAIRAIR Sicherheitskupplung ist aufgrund Ihres hohen Durchflusswerts von 1.500 Nl/min und ihrer Sicherheitsausführung ideal für viele Druckluft-Einsatzbereiche. Sie erfüllt selbstverständlich die Auflagen gemäß ISO 4414 sowie die europäischen RoHS Richtlinien. Aber damit nicht genug: Auf der gegenüberliegenden Seite Ihres FAIRAIR Aufsteckdruckminderers haben wir einen praktischen Messing-Nippel zum Anschluss an Ihren Kompressor oder Ihre Luftverteilerdose montiert. Mehr Details zu beiden Verbindungsstücken finden Sie im Anschluss.

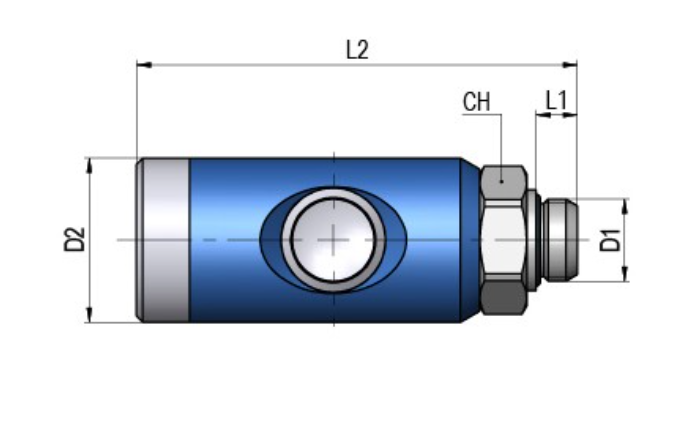

Technische Daten Sicherheitskupplung:

Teilenummer
FA60011

D1 (Siehe Zeichnung)
G 1/4

D2 (Siehe Zeichnung)
26 mm

CH (Siehe Zeichnung)
21 mm

L1 (Siehe Zeichnung)
6,5 mm

L2 (Siehe Zeichnung)
70 mm

Außengewinde
G 1/4

Durchfluss (6 bar - ?p = 1 bar)
1.500 Nl/min

Arbeitstemperatur [°C]
- 20 / + 80° C

Arbeitsdruck
0-12 bar

Nenndurchmesser
7,4 mm

Gewicht
124 g

ISO Norm
ISO 4414

Material Körper
Aluminium eloxiert

Material Gewindestück
Messing vernickelt

Material sonstige Bauteile
Stahl/Edelstahl

Material Dichtung
NBR


Technische Daten Stecknippel:

NW
7,2 - 7,8

Anschluss
G 1/4 AG

Länge
32 mm

SW
17 mm

Betriebsdruck
0 - 35 bar

Mediums-/Umgebungstemp.
-20 °C bis 100 °C
