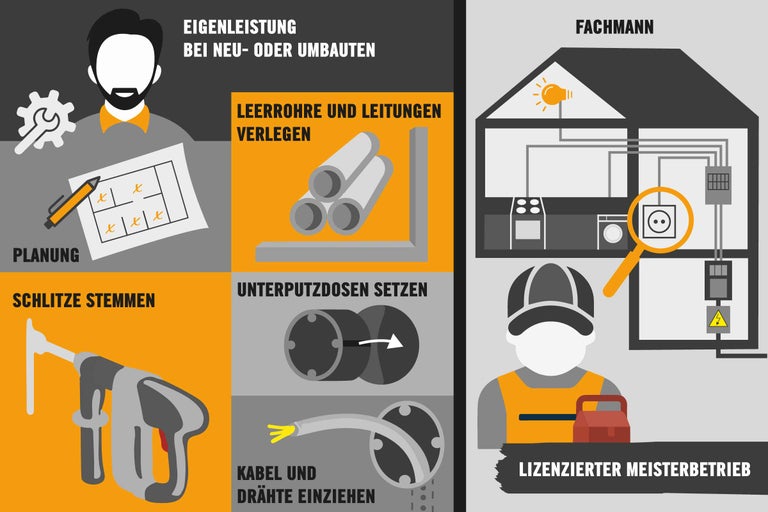

Du planst die Elektroinstallationen Deines Hauses im Rahmen von Neubau, Sanierung oder Renovierung? Hier bekommst Du Schritt für Schritt erklärt, wie's geht. Denk aber bitte daran, dass ausschließlich Elektromeister sämtliche Arbeiten an spannungsführenden Teilen ausführen dürfen!

Lesezeit 1 min.
Herausforderung
Kabel & Kabelschutz im Shop

Wichtiger Hinweis!

Sämtliche Arbeiten an spannungsführenden Teilen dürfen nur durch hierfür qualifizierte Personen (Elektromeister) ausgeführt werden! Zu Deiner eigenen Sicherheit befolgst Du bitte die ausführlichen Sicherheitshinweise.

Vorbereitung

01

Ausschließlich Elektromeister dürfen

  • Spannungsfreiheit gewährleisten,
  • Sicherungen ausschalten,
  • Sicherungen gegen das Wiedereinschalten durch Dritte sichern,
  • Installationskomponenten anschließen,
  • Installationen überprüfen, abnehmen und in Betrieb nehmen
  • den Antrag auf Anschluss von Installationen an das Versorgungsnetz vornehmen.

elektromeister
elektromeister

Kabel im Erdreich verlegen

02

Hebe einen mindestens 70 cm tiefen, ebenen Graben aus. Steine sollten entfernt werden. Führe nun das Kabel in ein spezielles Kabelschutzrohr oder decke es später mit Kabelabdeckhauben ab. Verwende nur Kabel, die für die Erdverlegung zugelassen sind. Decke das verlegte Kabel zur Sicherheit mit einem Warnband „Achtung Starkstromkabel“ ab.

kabel im erdreich verlegen 01
kabel im erdreich verlegen 01
03

Fixiere das Kabel im Graben und schütte etwa 10 cm hoch Sand darauf. Zu Starkstrom-, Fernmelde- und Telekommunikationskabeln muss ein Abstand von mindestens 30 cm gehalten werden.

kabel im erdreich verlegen 02
kabel im erdreich verlegen 02
04

Bedecke den Kabelgraben anschließend, z. B. mit den abgehobenen Rasenstücken. Zum Personenschutz ist ein „Fehlerstrom-Schutzschalter“ zu installieren. Anschluss und Inbetriebnahme der Installation darf ausschließlich durch einen zugelassenen Elektromeister erfolgen.

kabel im erdreich verlegen 03
kabel im erdreich verlegen 03

Kabel auf Putz verlegen

05

Alle Kabel, egal auf welchem Untergrund, werden ausschließlich waagrecht oder senkrecht geführt.

Im Installationsrohr mit Kabelschellen
Aufputzinstallationen, bei denen Kabel in Rohren an Kabelschellen befestigt werden, bleiben sichtbar und werden vorwiegend in Kellerräumen, Garagen etc. verwendet. Bohre zunächst ein Loch, in dem die Klemmschelle mit einem Dübel und einer Schraube befestigt wird. Im Abstand von jeweils 30–40 cm sollten weitere Klemmschellen angebracht werden, wie im ersten Arbeitsschritt beschrieben.

im installationsrohr mit kabelschellen 01
im installationsrohr mit kabelschellen 01
06

Das Schutzrohr lässt sich nun leicht in die Klemmschellen einstecken.

im installationsrohr mit kabelschellen 02
im installationsrohr mit kabelschellen 02
07

In der Nähe eines Winkels solltest Du an beiden Seiten eine Klemmschelle befestigen, um dem Winkel Stabilität zu geben.

im installationsrohr mit kabelschellen 03
im installationsrohr mit kabelschellen 03
08

Mit Druckschellen
Aufputzinstallationen mit Druckschellen bleiben ebenfalls sichtbar; sie sind in verschiedenen Größen erhältlich. Die Schellen bestehen aus zwei Teilen und werden mit Schrauben in vorher gebohrten Dübellöchern befestigt. In senkrechter Richtung können die Abstände der Schellen etwas größer sein als in waagerechter Richtung.

mit druckschellen 01
mit druckschellen 01
09

Der obere Teil der Schelle wird direkt auf das Kabel gesteckt und rastet ein.

mit druckschellen 02
mit druckschellen 02
10

Wenn das Kabel die Richtung wechselt, sollten zu beiden Seiten Druckschellen dicht am Kabelbogen angebracht sein, um den Winkel zu stabilisieren.

mit druckschellen 03
mit druckschellen 03

Kabel unter Putz verlegen

11

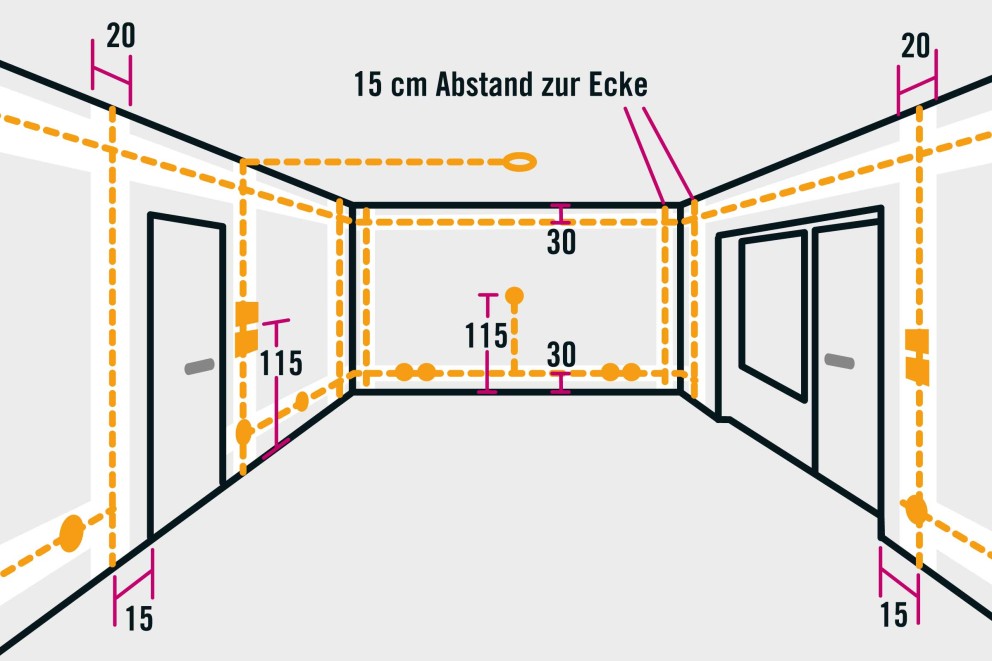

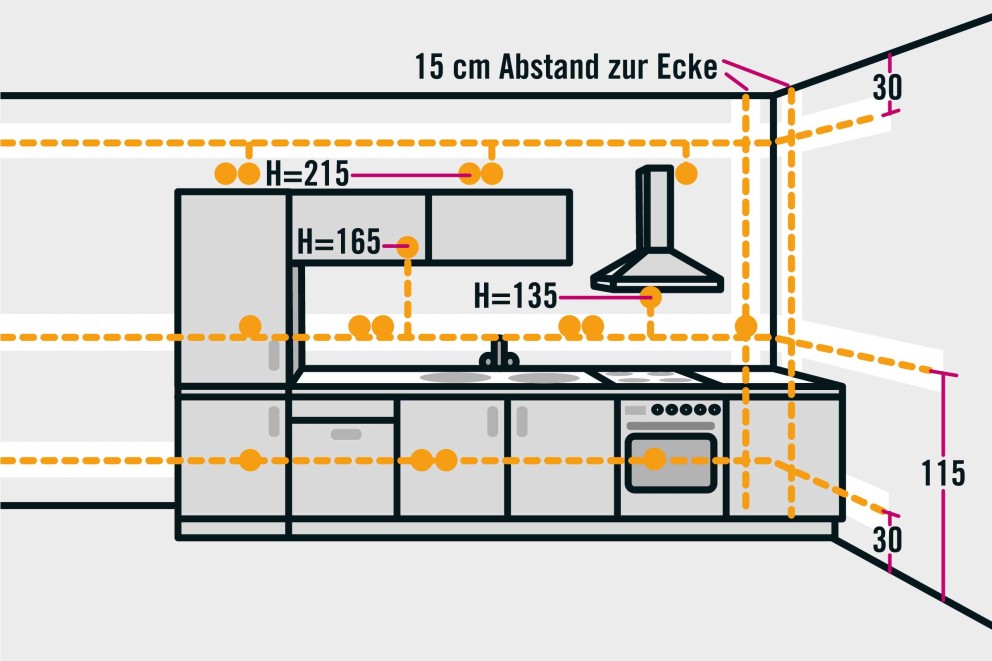

Beim Verlegen von Kabeln unter Putz sollten zunächst die Schlitzbegrenzungen ausgemessen und angerissen werden. Die Installationsbereiche findest Du in unserem Projekttipp „Grundlagen Elektroinstallation“. Zum leichteren Austausch der Kabel können diese auch in Leerrohren verlegt werden. Nun kannst Du einen Schlitz für das Kabel oder das Leerrohr leicht mit Schlitzmeißel und Fäustel in die Wand stemmen.

kabel unter putz verlegen 01
kabel unter putz verlegen 01
12

Mit einer Mauernutfräse kommst Du schneller voran; durch eine automatische Absaugung wird die Staubentwicklung deutlich begrenzt. Zunächst die Schlitzbegrenzungen ausmessen und anreißen. Das Kabel oder das Leerrohr wird in der Nut in größeren Abständen mit Nagelschellen fixiert.

kabel unter putz verlegen 02
kabel unter putz verlegen 02
13

Spachtel abschließend den Schlitz mit Wand- und Deckenputz wieder zu.

kabel unter putz verlegen 03
kabel unter putz verlegen 03

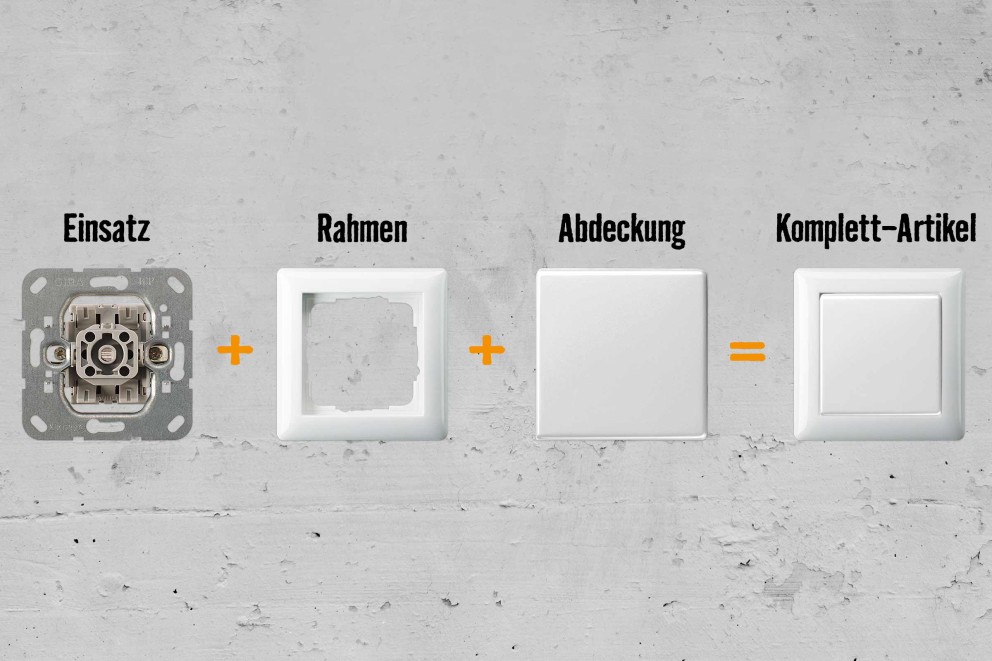

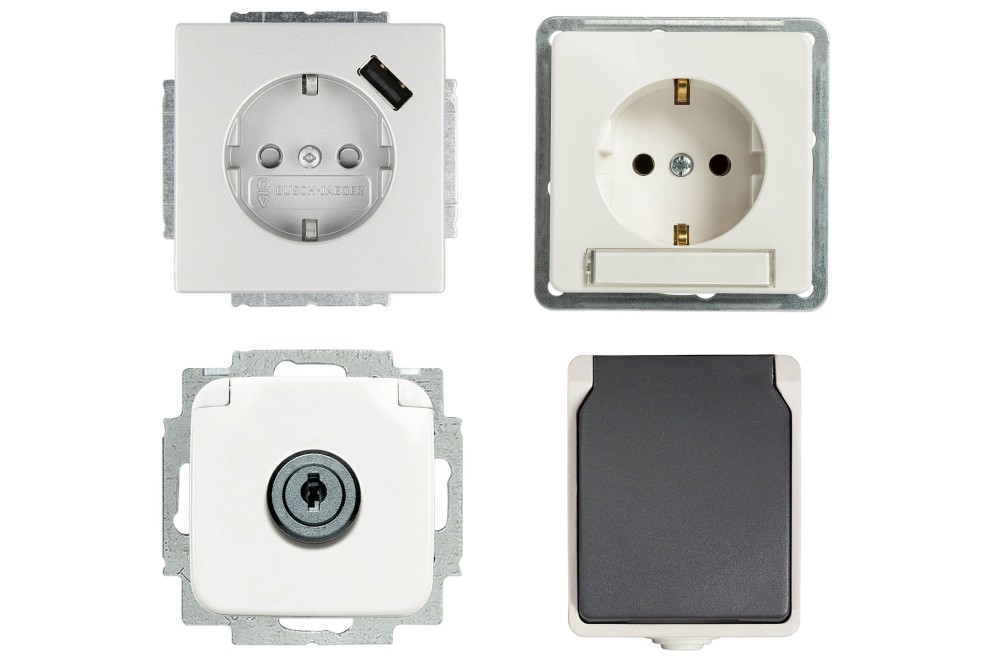

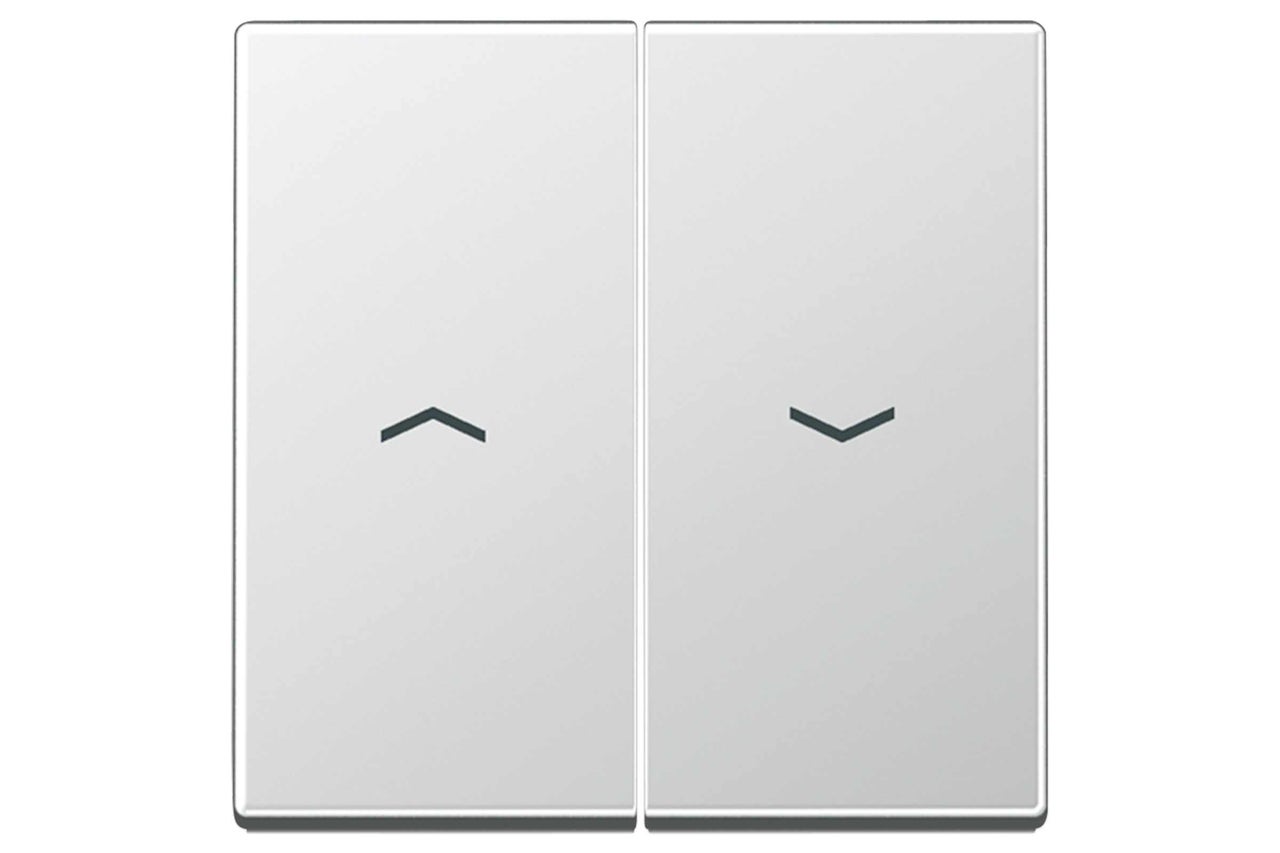

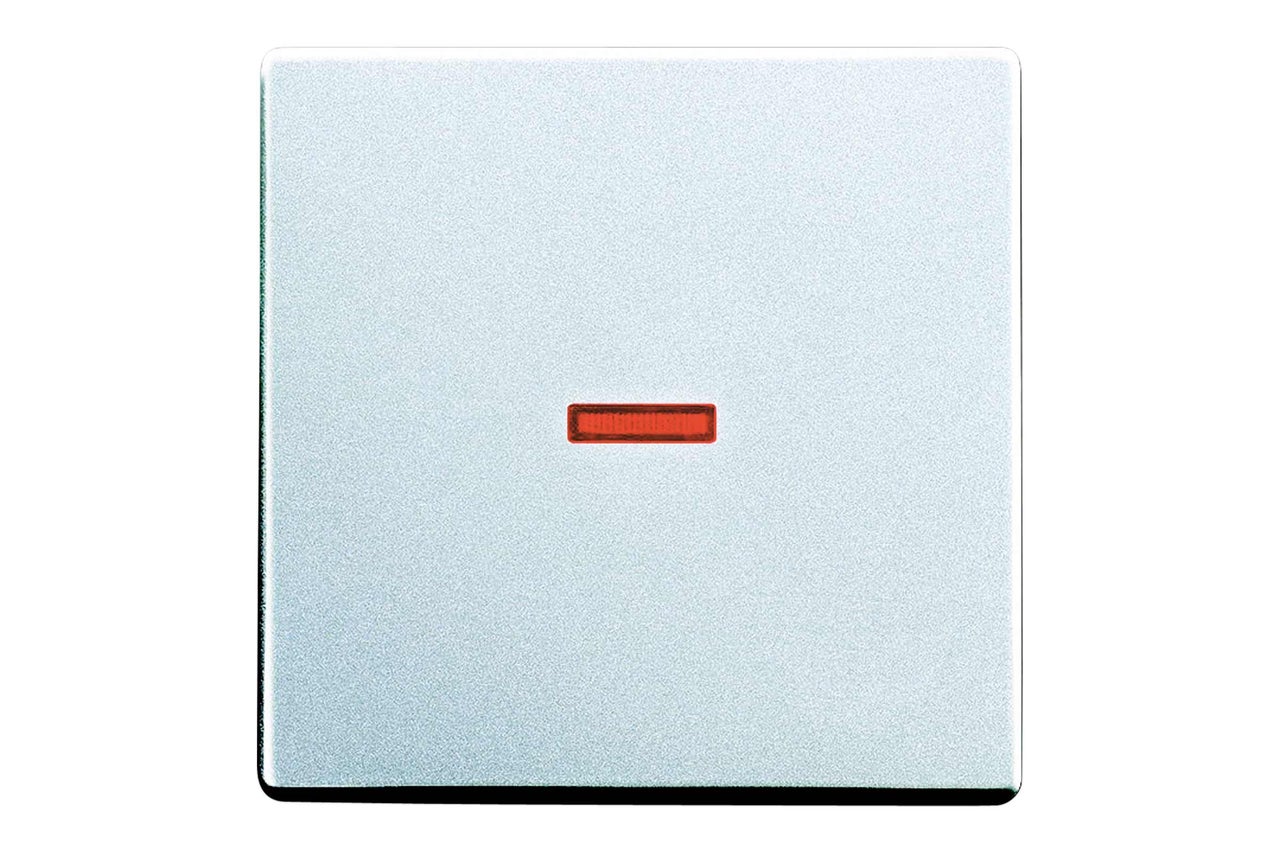

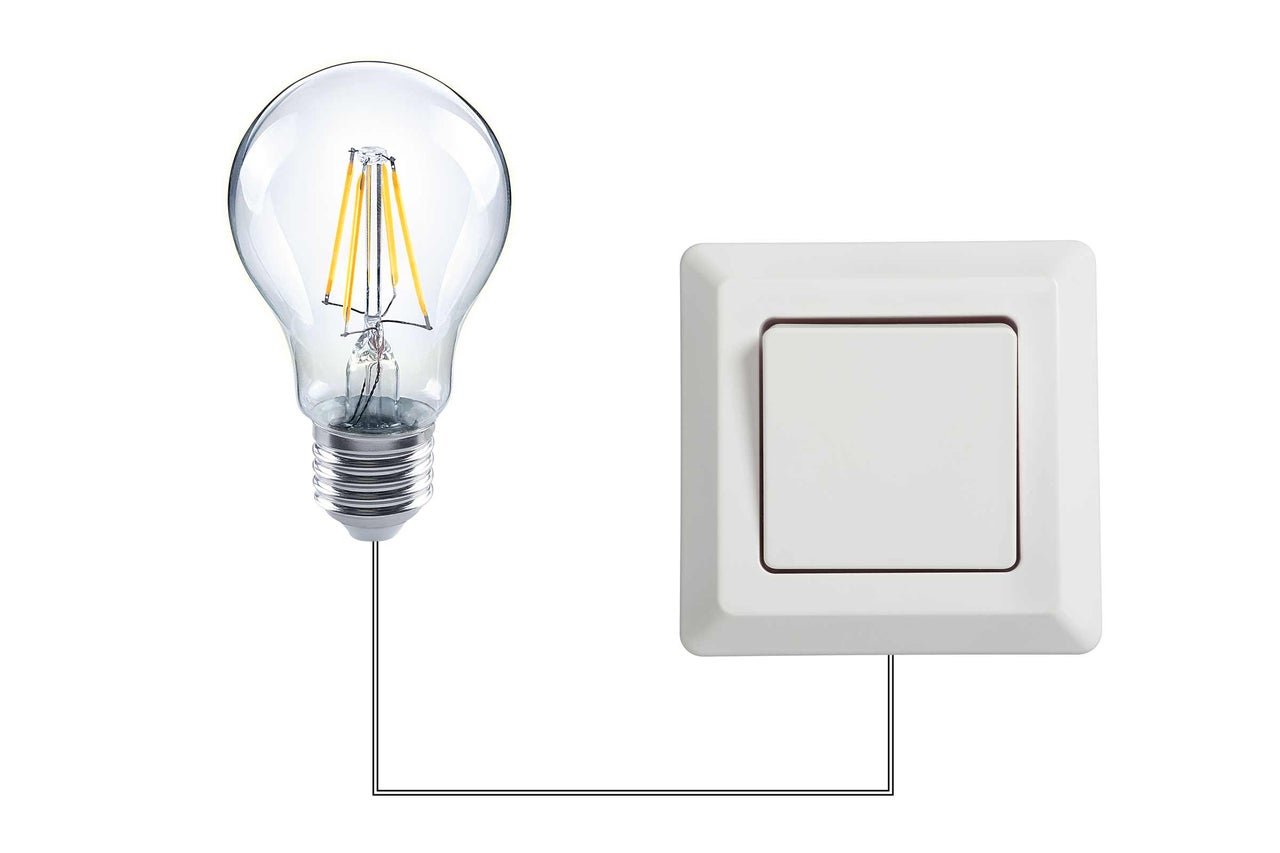

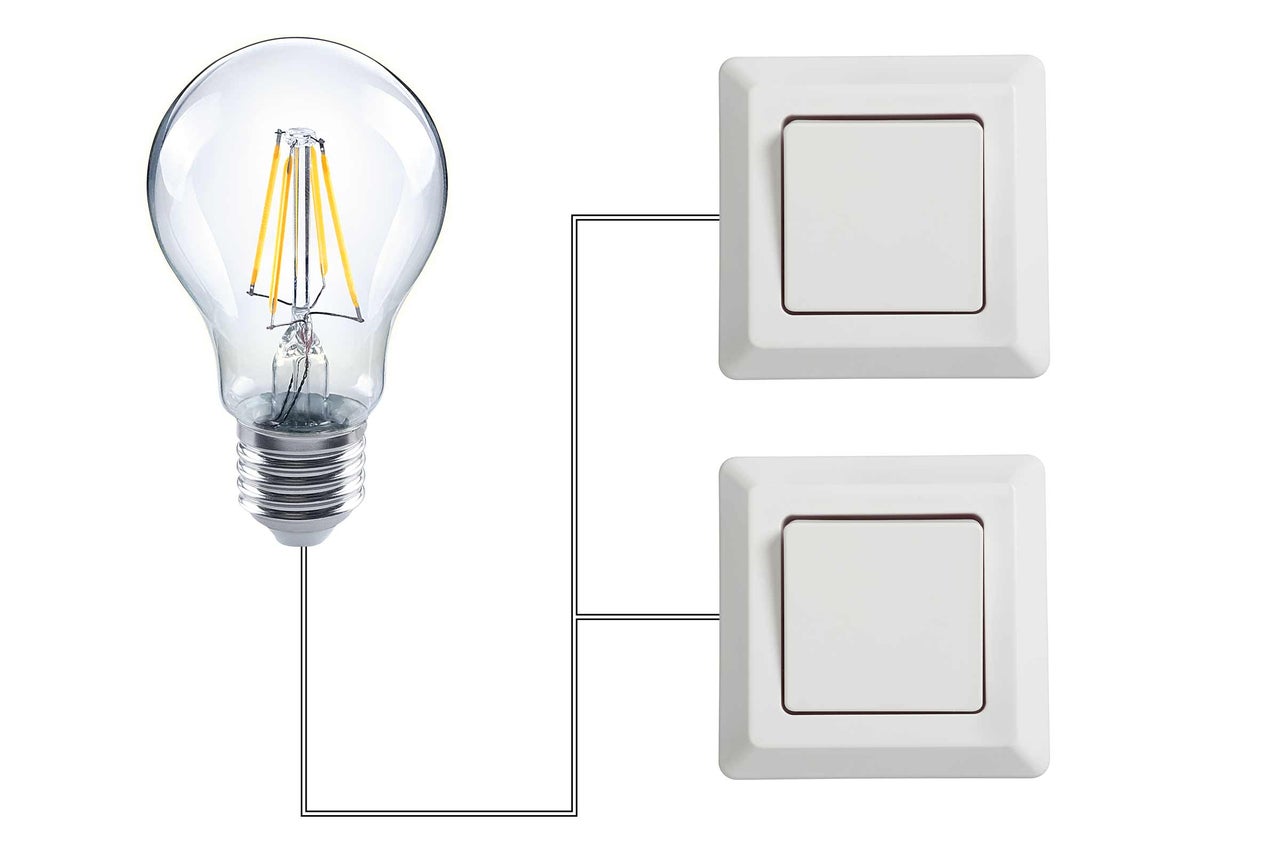

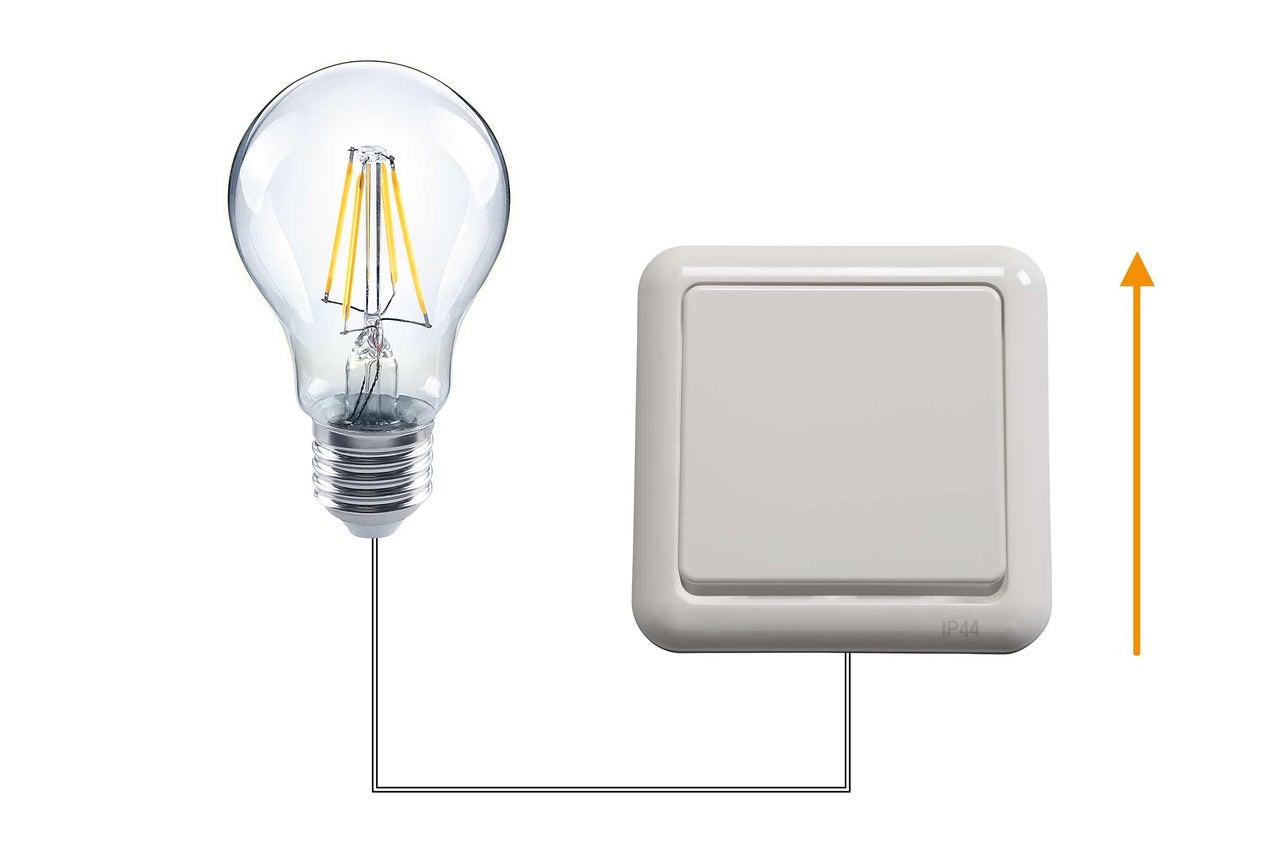

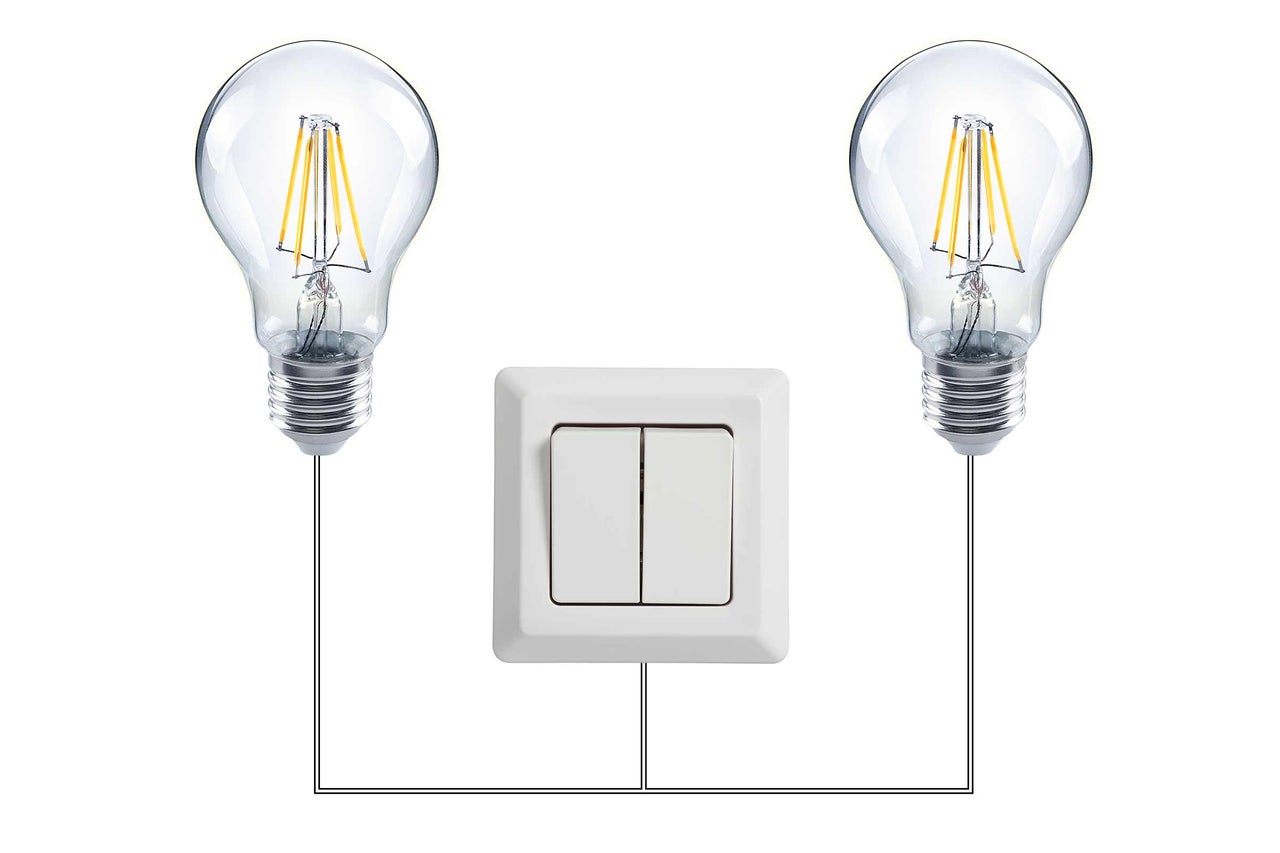

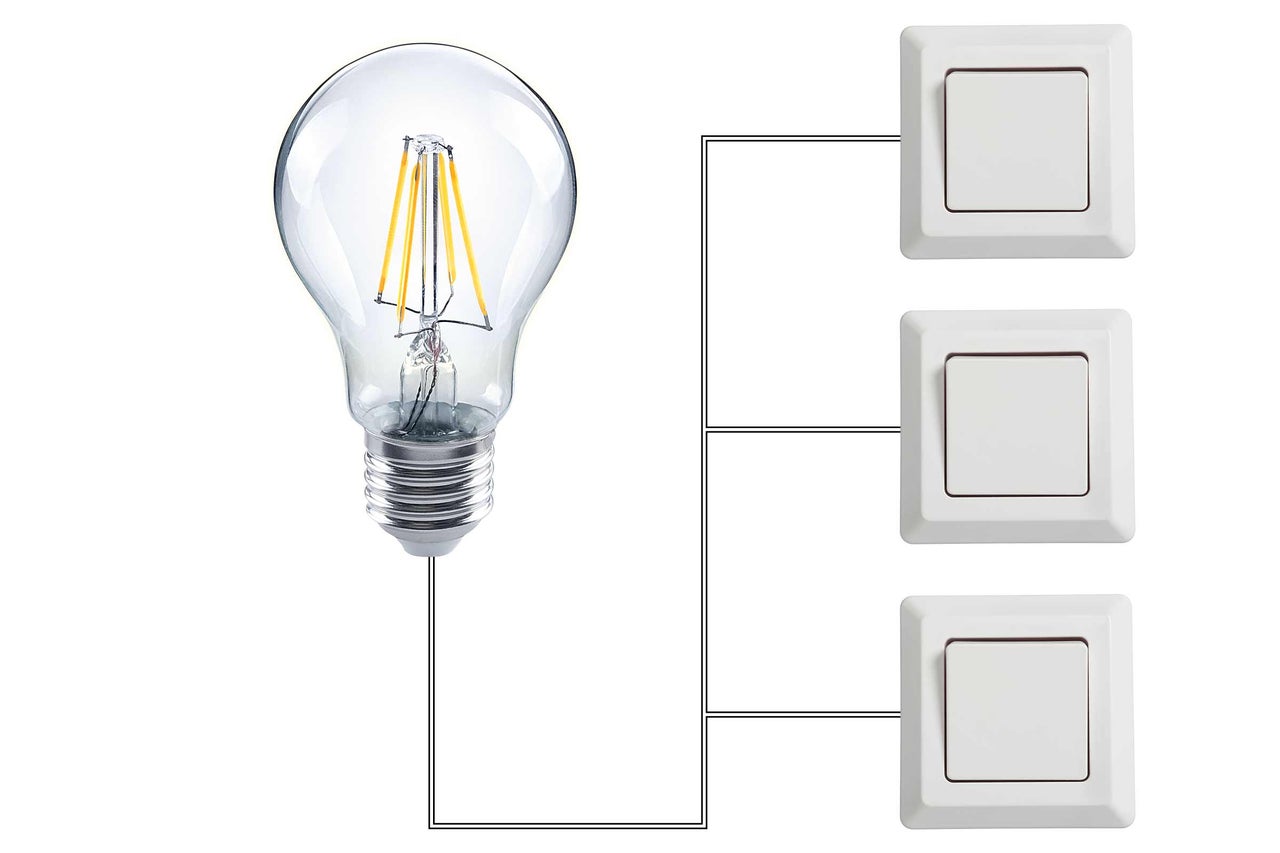

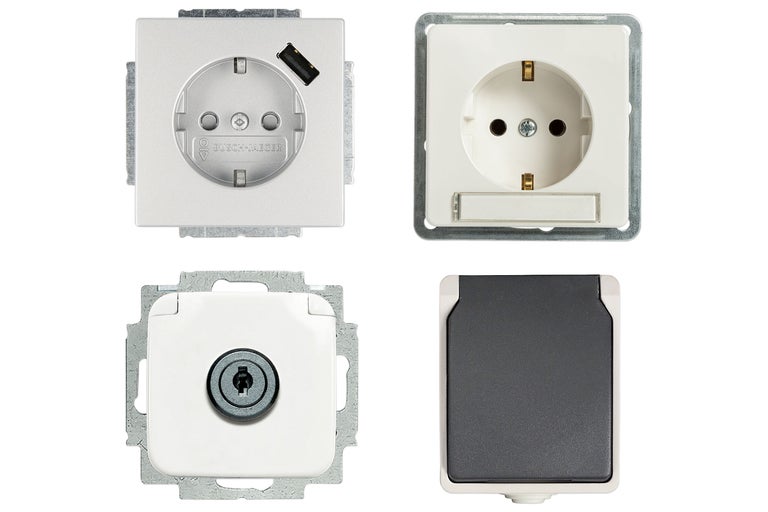

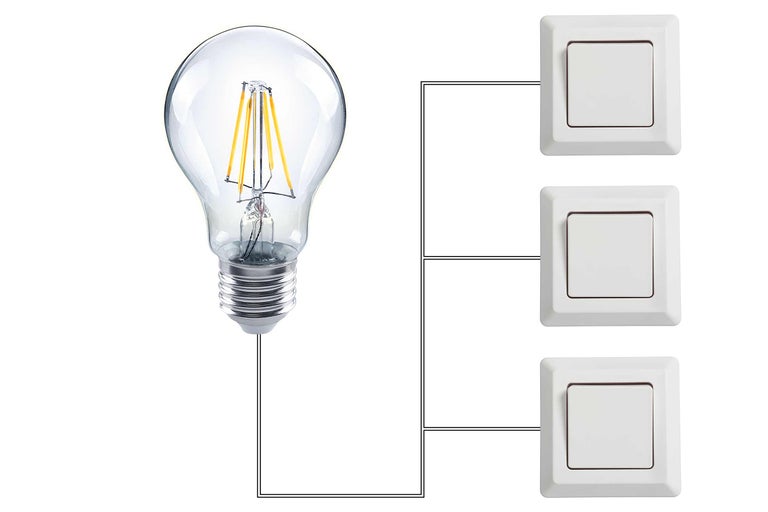

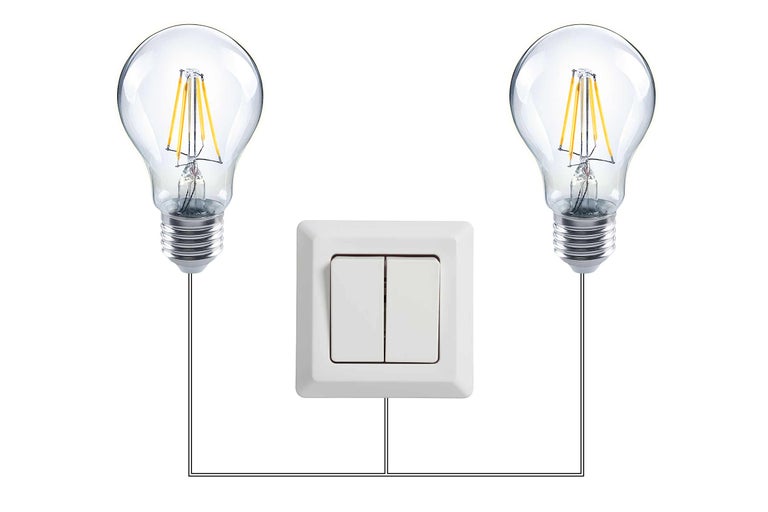

Steckdosen und Schalter setzen

14

Die Bohrlöcher werden nach Installationsplan präzise auf die Wand übertragen. Richte Dich dabei nach den üblichen Installationsbereichen (siehe Projekttipp „Grundlagen Elektroinstallation“). Dann kannst du die Dosenbohrungen mit einer bohrkranzbestückten Bohrmaschine bohren. Bei Leichtbauwänden, z. B. aus Gipskarton, ist eine spezielle Hohlraumdose zu verwenden.

steckdosen und schalter setzen 01
steckdosen und schalter setzen 01
15

Vor dem Ein­setzen der Dose wird die Öffnung für die Kabeldurchführung an der Dosenrückseite herausgebrochen und das Installationskabel durchgeführt. Anschließend wird die Dose eingesetzt und festgeschraubt.

steckdosen und schalter setzen 02
steckdosen und schalter setzen 02

Achtung!

Die letzten Schritte – das Anschließen der Installationskomponenten – dürfen nur Elektromeister vornehmen.

warnung elektromeister
warnung elektromeister

Kabel abisolieren

17

Lege das Stromkabel (NYM oder NYY) so in den aufgeklappten Kabelentmanteler ein, dass das eingebaute Schneidemesser die Ummantelung an der gewünschten Stelle aufschneidet.

kabel abisolieren 01
kabel abisolieren 01
18

Klappe die beiden Halbschalen des Werkzeuges zu. Das zugeklappte Abisolierwerkzeug fest umgreifen und 2 bis 3 Mal in beiden Richtungen um die eigene Achse drehen. Dann das Werkzeug zusammen mit der durchtrennten Kabelummantelung abziehen.

kabel abisolieren 02
kabel abisolieren 02
19

Die frei gewordenen einzelnen Adern nun mit der Abisolierzange abisolieren. Zum Abisolieren der Adern sollte immer ein Abisolierwerkzeug genutzt werden – idealerweise eine Automatische Abisolierzange.

kabel abisolieren 03
kabel abisolieren 03
