Anleitung

Küchenarmatur montieren

Hat Deine Küchenarmatur auch schon bessere Zeiten gesehen? Wir zeigen Dir, wie Du die neue Küchenarmatur montierst – Schritt für Schritt mit der HORNBACH Meisterschmiede.

Herausforderung
Macher
1

Das brauchst Du

Werkzeuge

Arbeitsschritte

Siphon abbauen

01

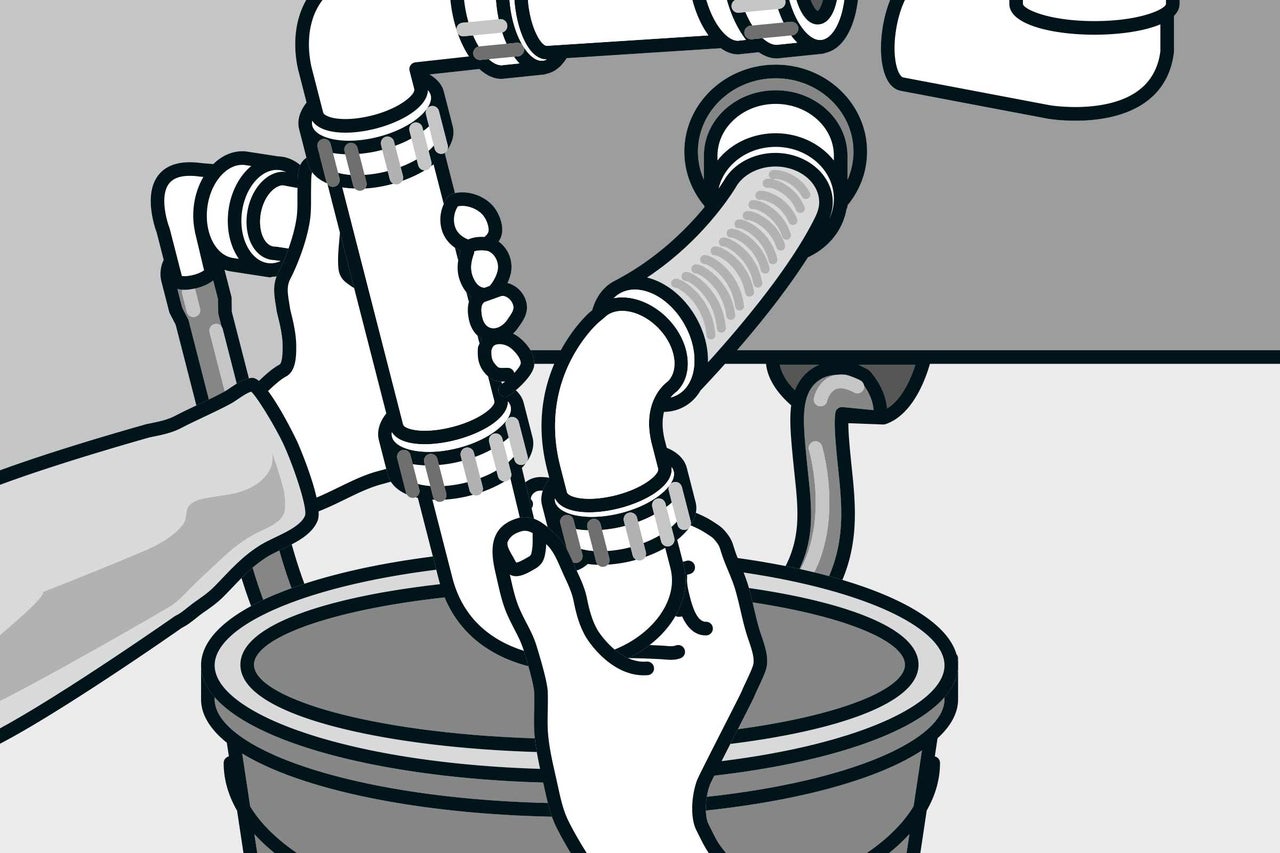

Bevor Du mit der Montage der Armatur beginnst, schaffst Du Dir Platz unter der Spüle. Du kannst auch die Tür des Spülenschrankes aushängen, damit Du ungehindert arbeiten kannst. Stelle einen Eimer oder eine Schale unter den Siphon. Baue dann den Siphon ab und entleere das Restwasser in den Eimer. Am besten lässt Du den Siphon an einem Stück, weil Du ihn später wieder montieren musst.

 kuechenarmatur montieren anleitung as 01

Eckventile austauschen

02

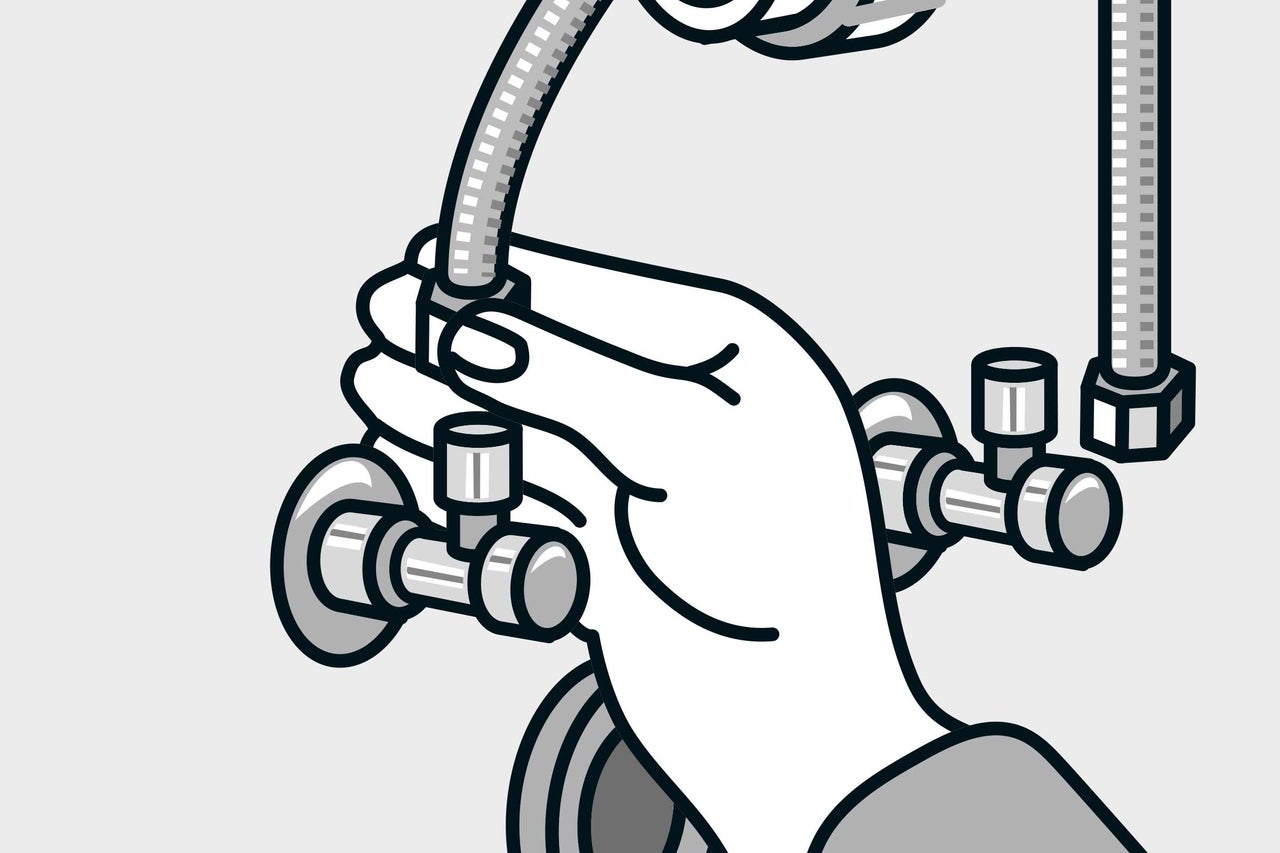

Wenn sich die Eckventile nicht mehr richtig schließen lassen, sind sie wahrscheinlich verkalkt und sollten auch gleich ausgetauscht werden. Drehe zuerst den Hauptwasserhahn zu. Dann kannst Du die Anschlussschläuche der Armatur an den Eckventilen lösen.

 kuechenarmatur montieren anleitung as 02

Alte Armatur abschrauben

03

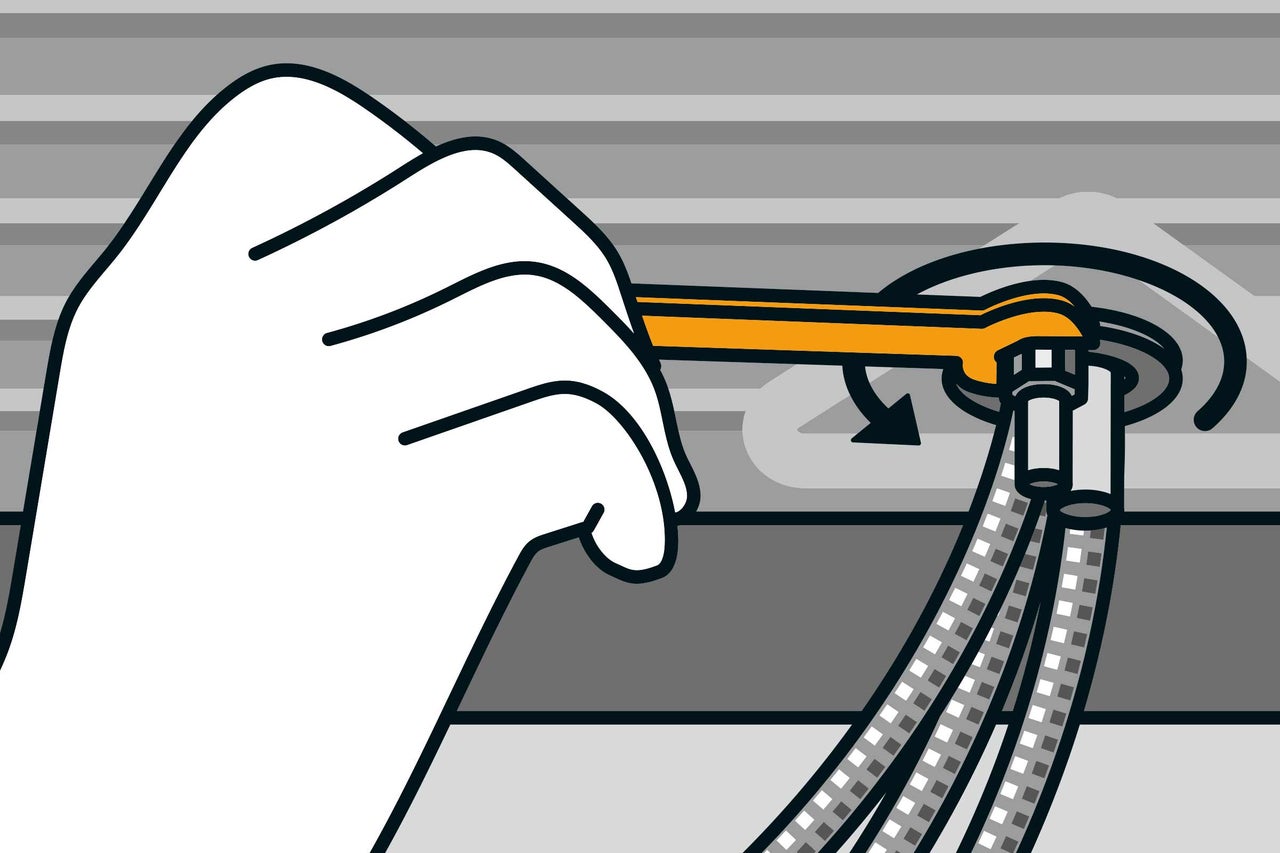

Die alte Armatur abschrauben. Löse die beiden Muttern auf den Gewindestäben mit dem Maulschlüssel.

 kuechenarmatur montieren anleitung as 03
04

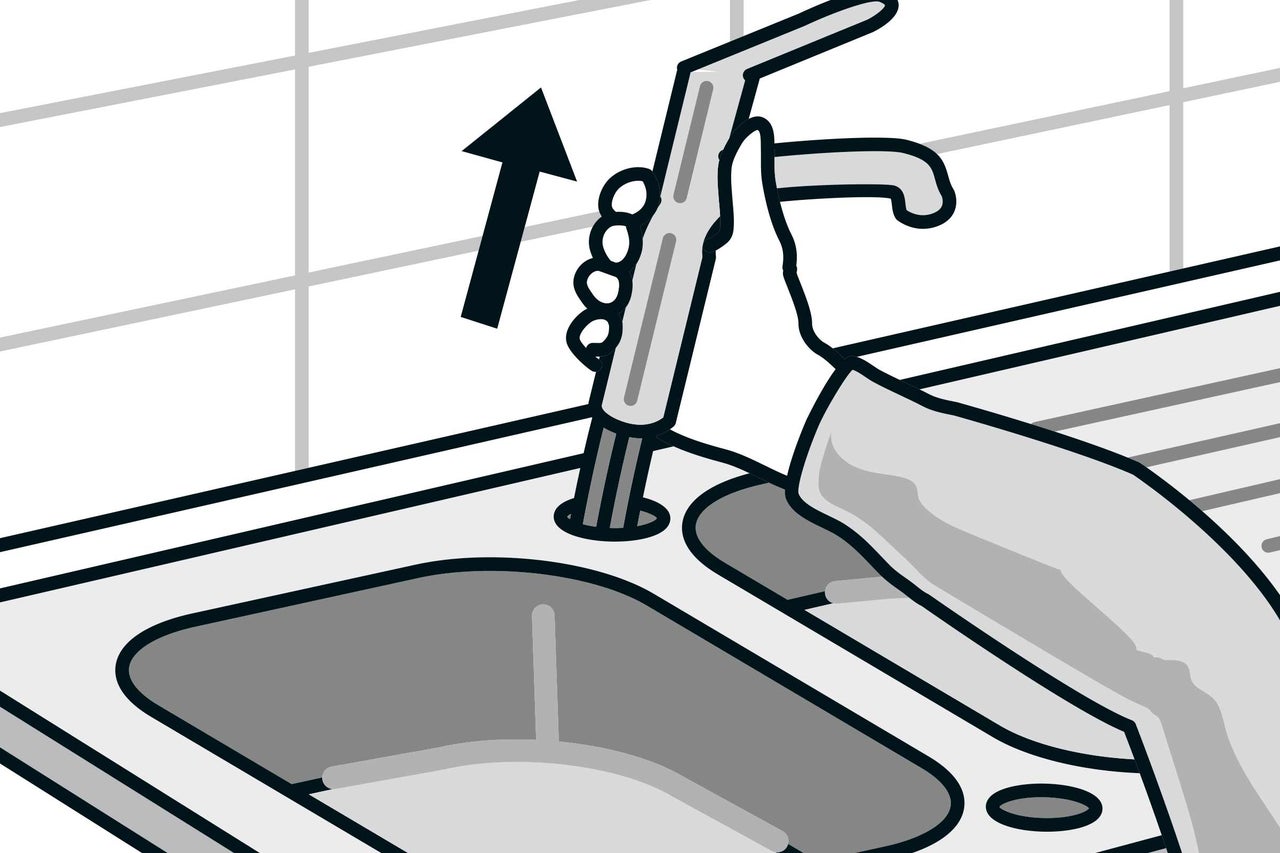

Jetzt kannst Du die Armatur mit den Anschlussschläuchen aus dem Hahnloch ziehen.

 kuechenarmatur montieren anleitung as 04
05

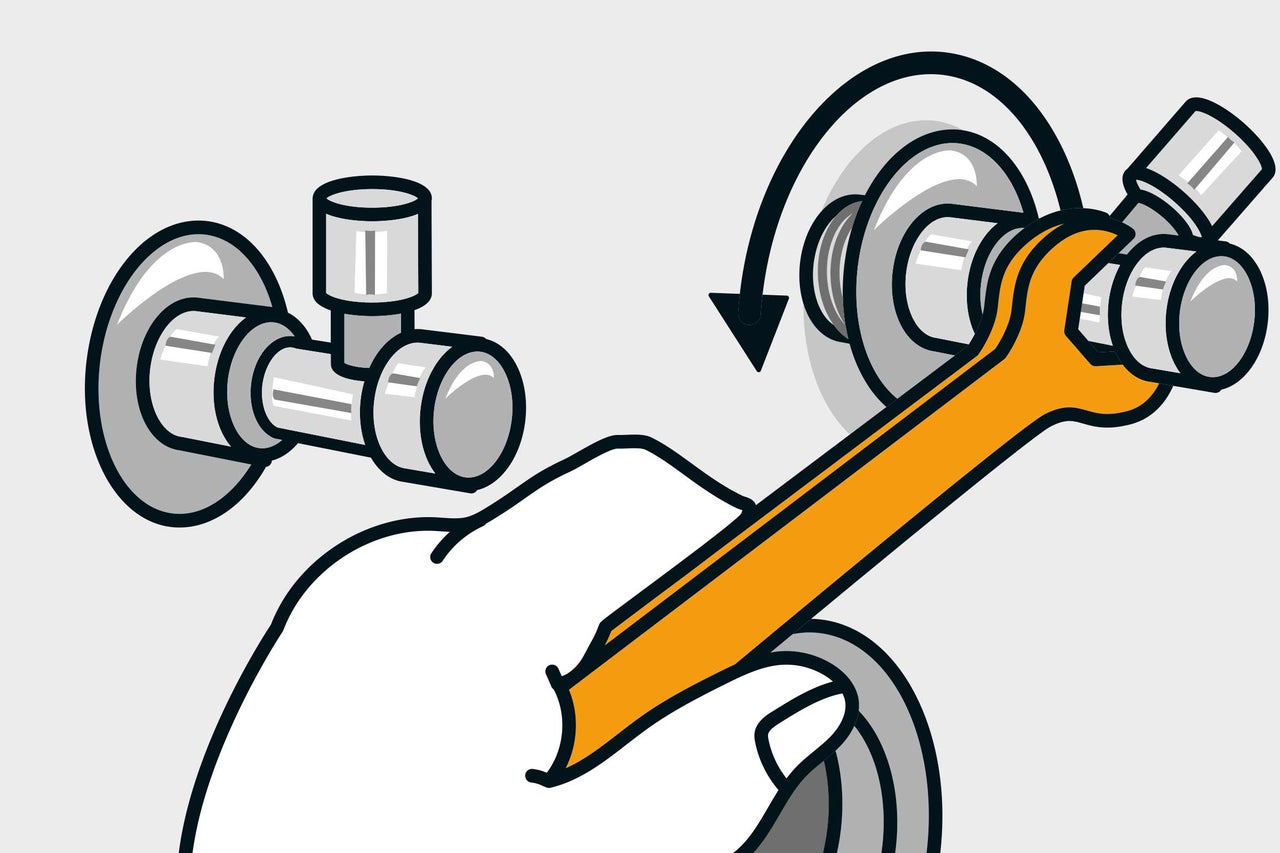

Die alten Eckventile schraubst du aus den Wandanschlüssen heraus.

 kuechenarmatur montieren anleitung as 05

Neue Eckventile eindichten

06

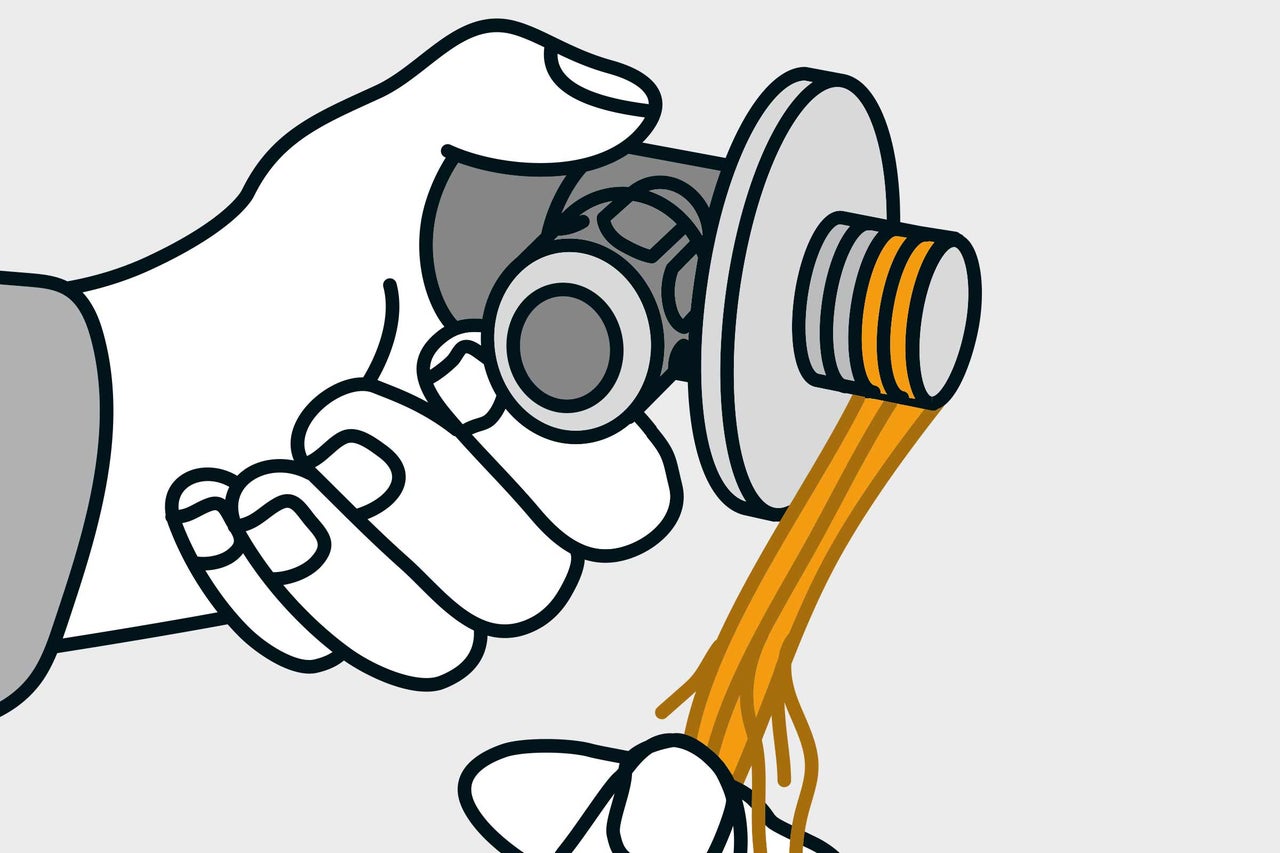

Die neuen Eckventile müssen vor dem Einschrauben eingedichtet werden. Du brauchst dazu Dichtungshanf und Dichtpaste. Das Gewinde wird vor dem Einhanfen mit einer Metallsäge angeraut. Fahre mit dem Sägeblatt an mehreren Stellen quer über das Gewinde. Stecke dann die Rosette auf das Gewinde auf. Jetzt einen Strang Hanf von vorne beginnend in die Gewindegänge eindrehen. Den Hanf mit etwas Dichtpaste einstreichen. Das Eckventil dann in den Wandanschluss eindrehen.

 kuechenarmatur montieren anleitung as 06
07

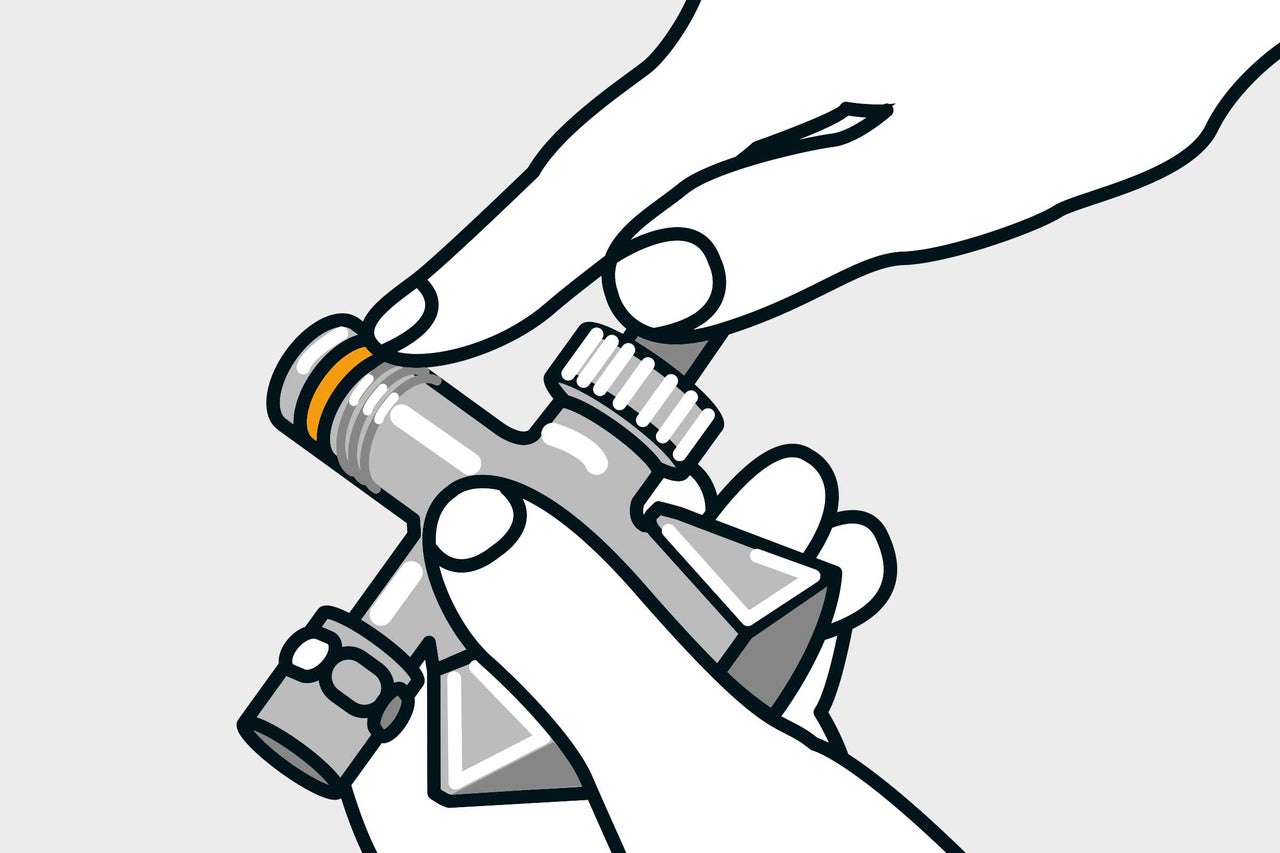

Es gibt auch Eckventile mit einen Dichtring; die brauchen nicht mit Hanf abgedichtet zu werden, wie an diesem Beispiel. Dieses Eckventil hat einen zusätzlichen Anschluss für die Spülmaschine.

 kuechenarmatur montieren anleitung as 07

Anschlussschläuche montieren

08

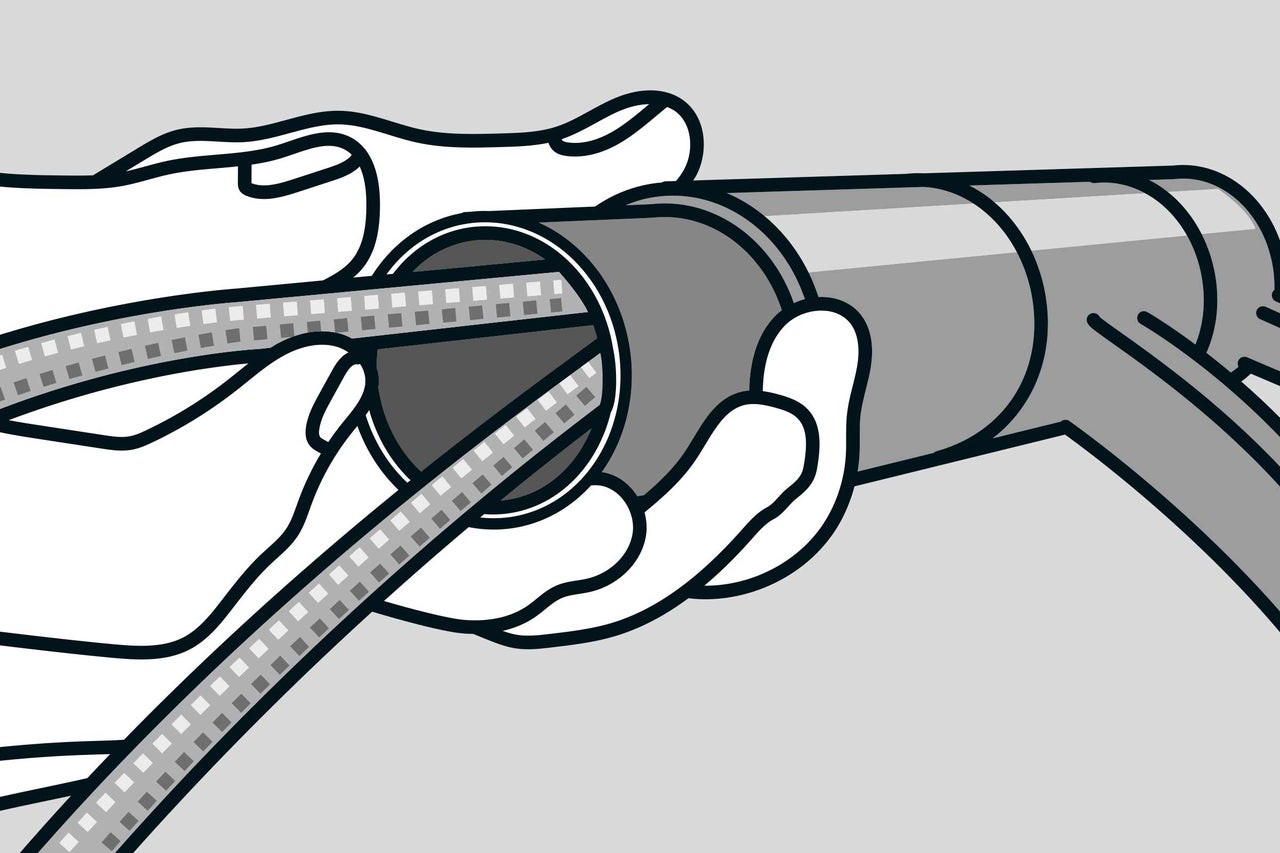

Schraube die beiden Anschlussschläuche in die Armatur. Beachte die richtige Zuordnung von Warm- und Kaltwasser. Die Schläuche nur handfest eindrehen.

 kuechenarmatur montieren anleitung as 08

Neue Armatur einsetzen

09

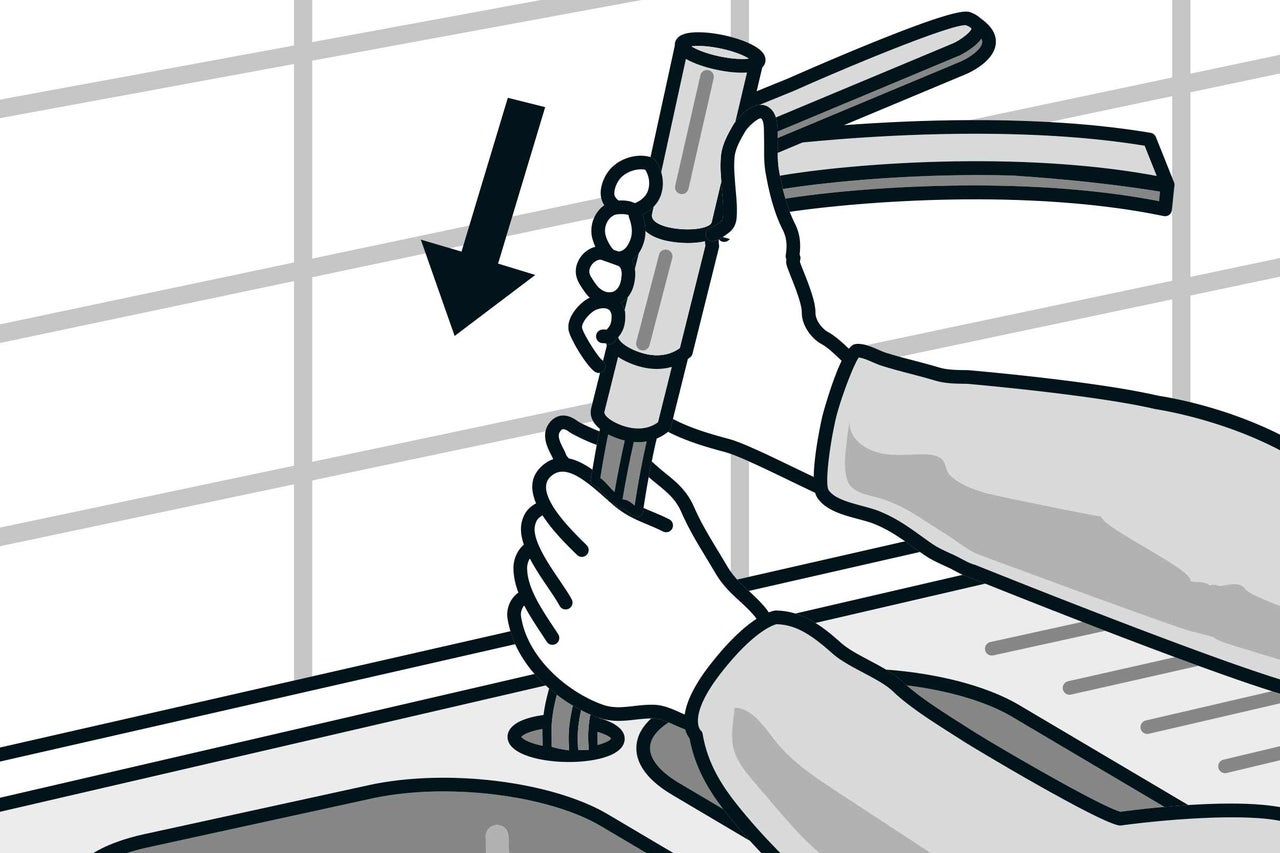

Die Armatur dann mit den Schläuchen in das Hahnloch einfädeln.

 kuechenarmatur montieren anleitung as 09
10

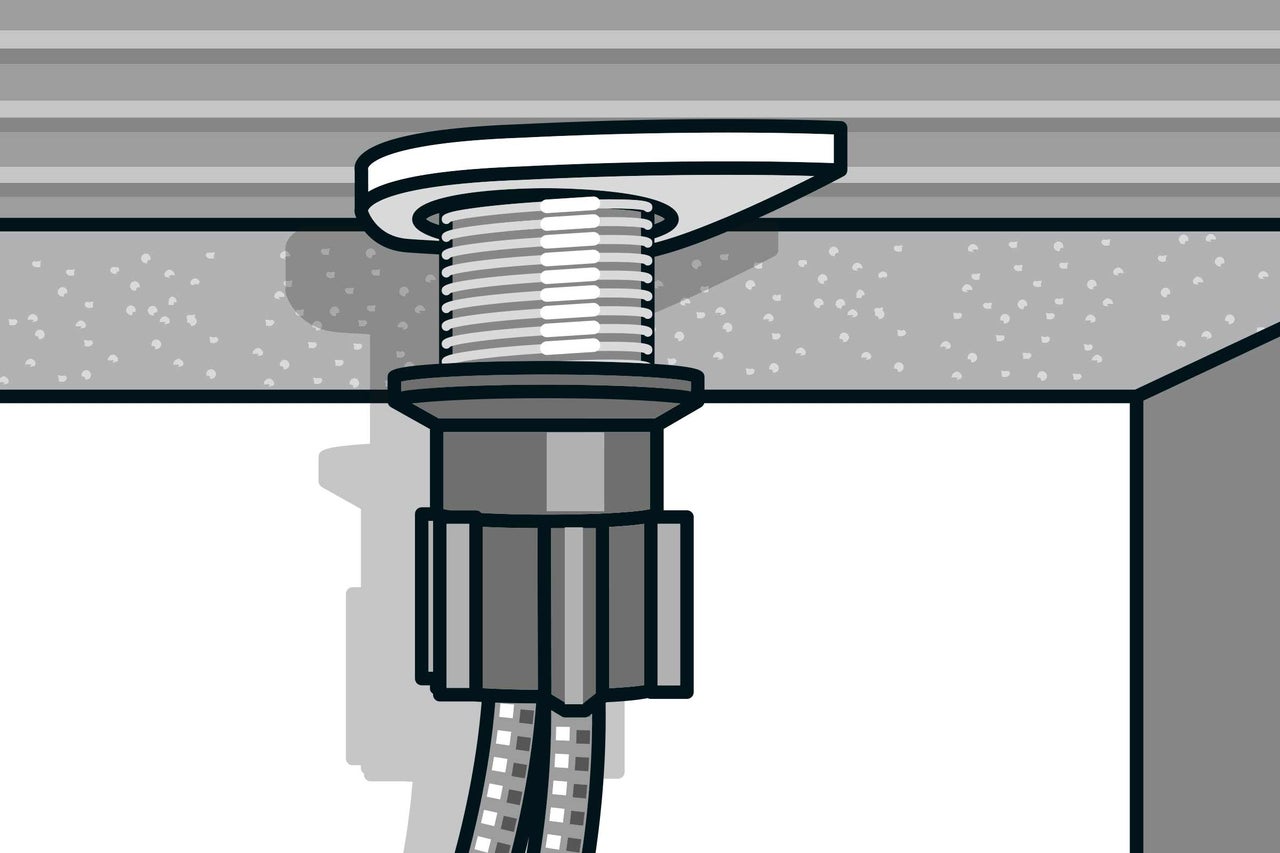

Von unten mit Stabilisierungsplatte, Metallring und großer Überwurfmutter festschrauben. Andere Armaturen können auch eine andere Befestigung haben. Richte Dich immer nach der beiliegenden Montageanleitung des Herstellers.

 kuechenarmatur montieren anleitung as 10

Anschlussschläuche & Eckventile verbinden

11

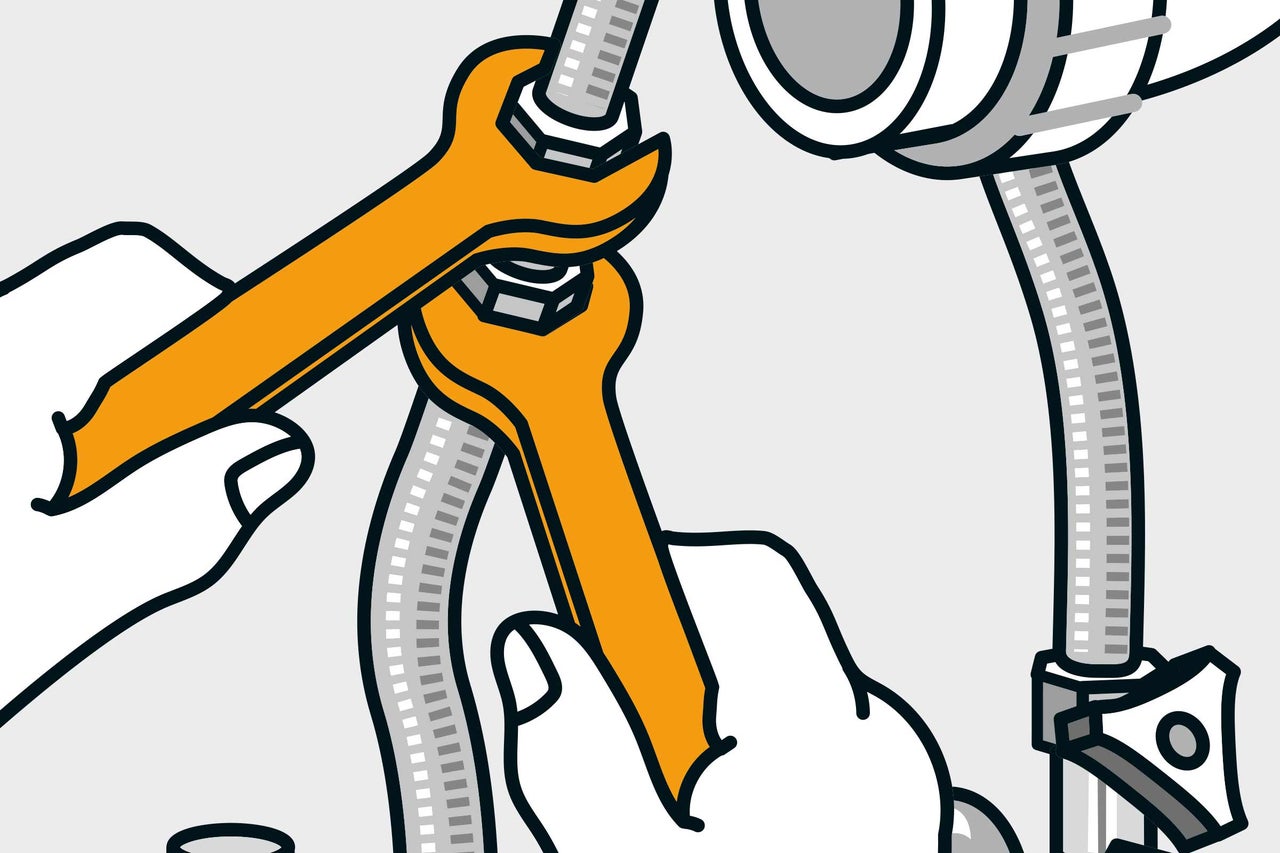

Jetzt die Anschlussschläuche mit den Eckventilen verbinden: Achte darauf, dass Dichtungen in den Verschraubungen eingesetzt sind. Wenn der Abstand zu den Ventilen zu groß ist, kannst Du die Anschlussschläuche mit Flex-Schläuchen verlängern.

 kuechenarmatur montieren anleitung as 11
12

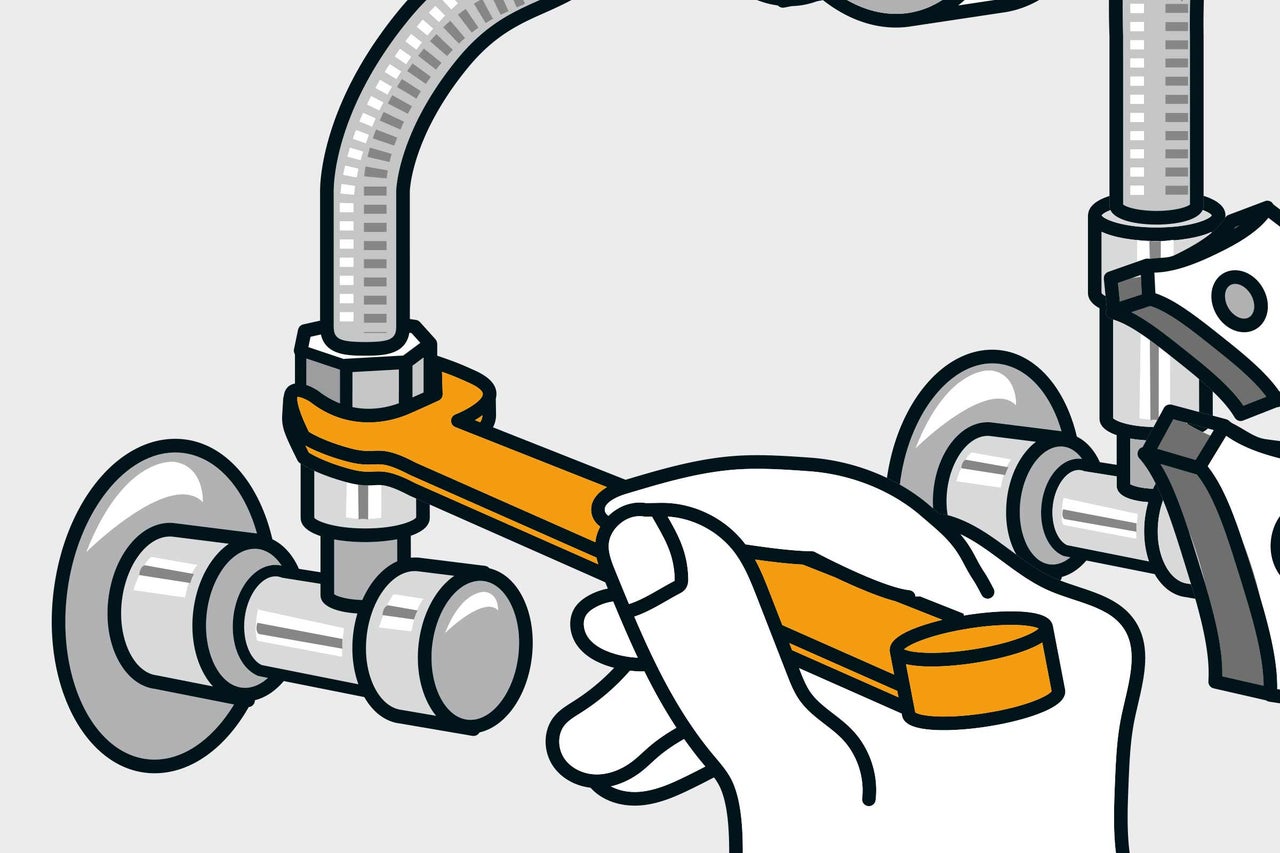

Die Schläuche an den Ventilen zuerst von Hand eindrehen und dann mit dem Maulschlüssel vorsichtig festziehen.

 kuechenarmatur montieren anleitung as 12
13

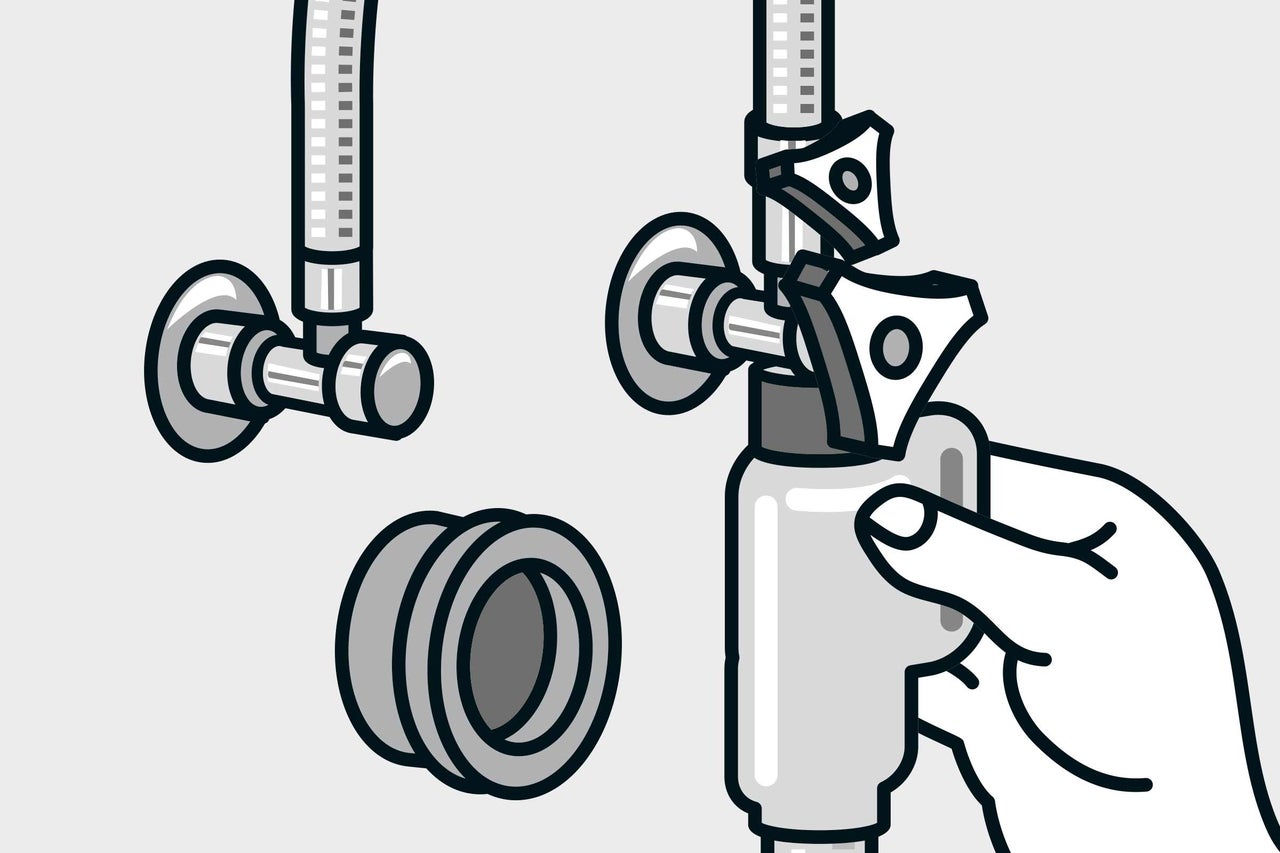

Wenn vorhanden, kannst Du nun auch wieder die Spülmaschine am Eckventil anschließen.

 kuechenarmatur montieren anleitung as 13

Siphon montieren

14

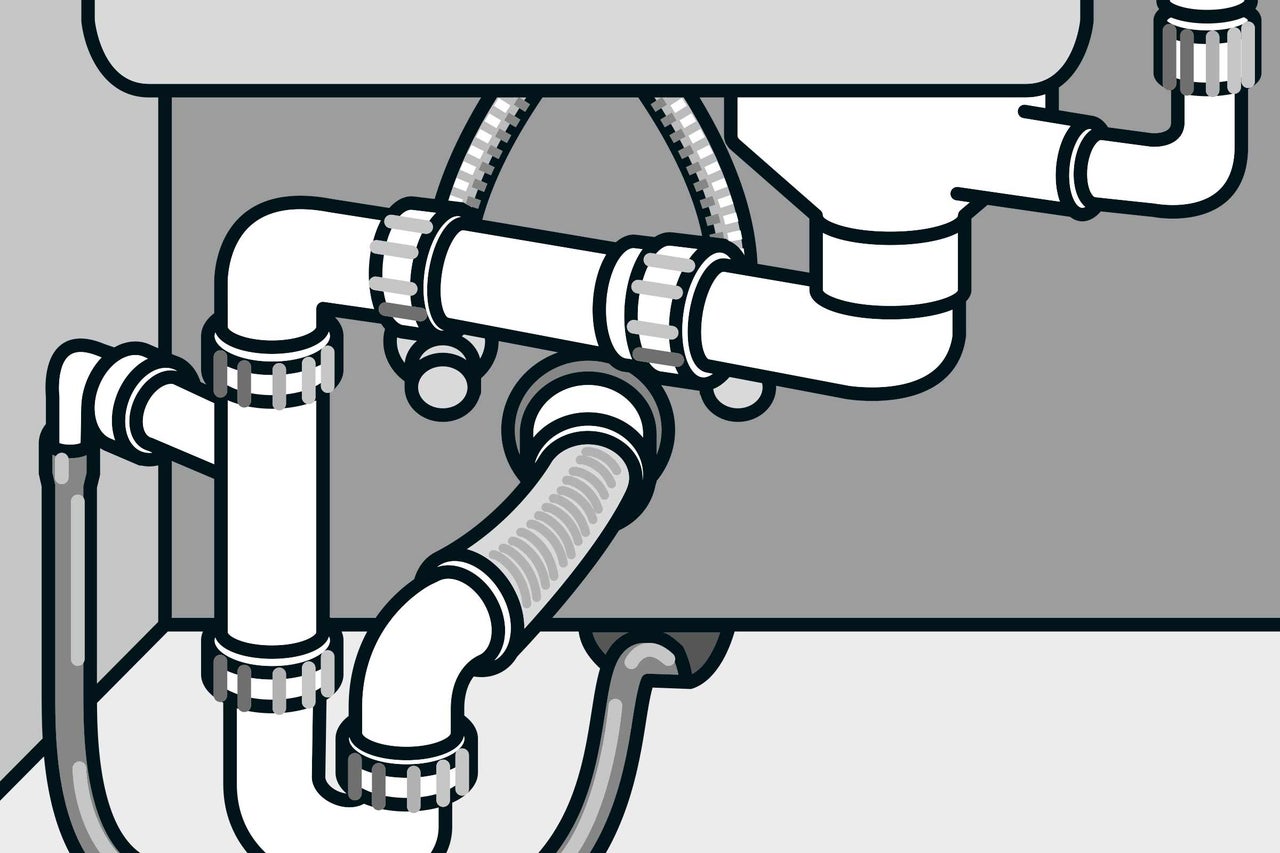

Montiere den Siphon. Wenn Du diesen am Stück abgebaut hast, ist die Montage jetzt besonders einfach. Drehe auch den Hauptwasserhahn wieder auf und öffne die beiden Eckventile.

 kuechenarmatur montieren anleitung as 14
15

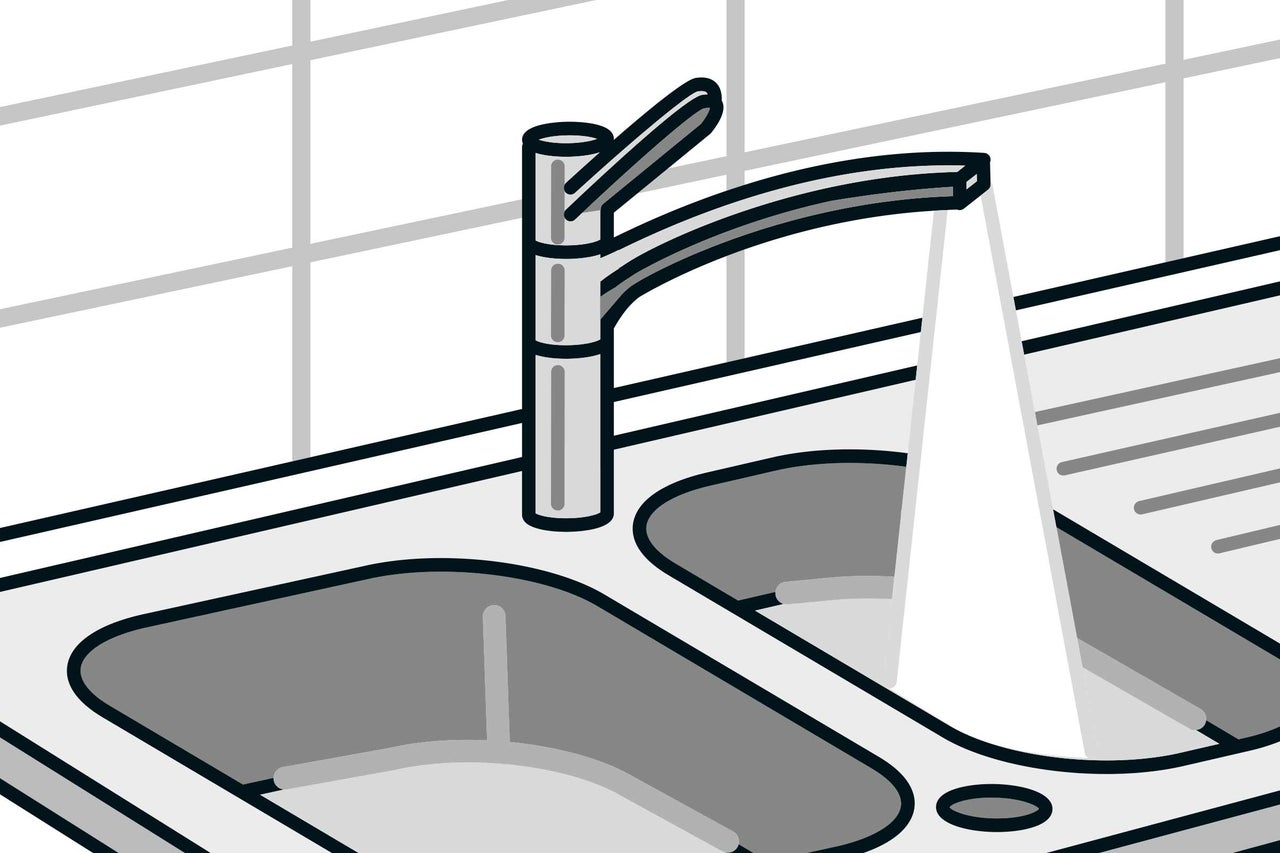

Deine neue Armatur kannst Du nun in Betrieb nehmen. Die einzelnen Verbindungen bei laufendem Wasser mit der Hand abtasten und dabei prüfen, ob alles dicht ist.

 kuechenarmatur montieren anleitung as 15
