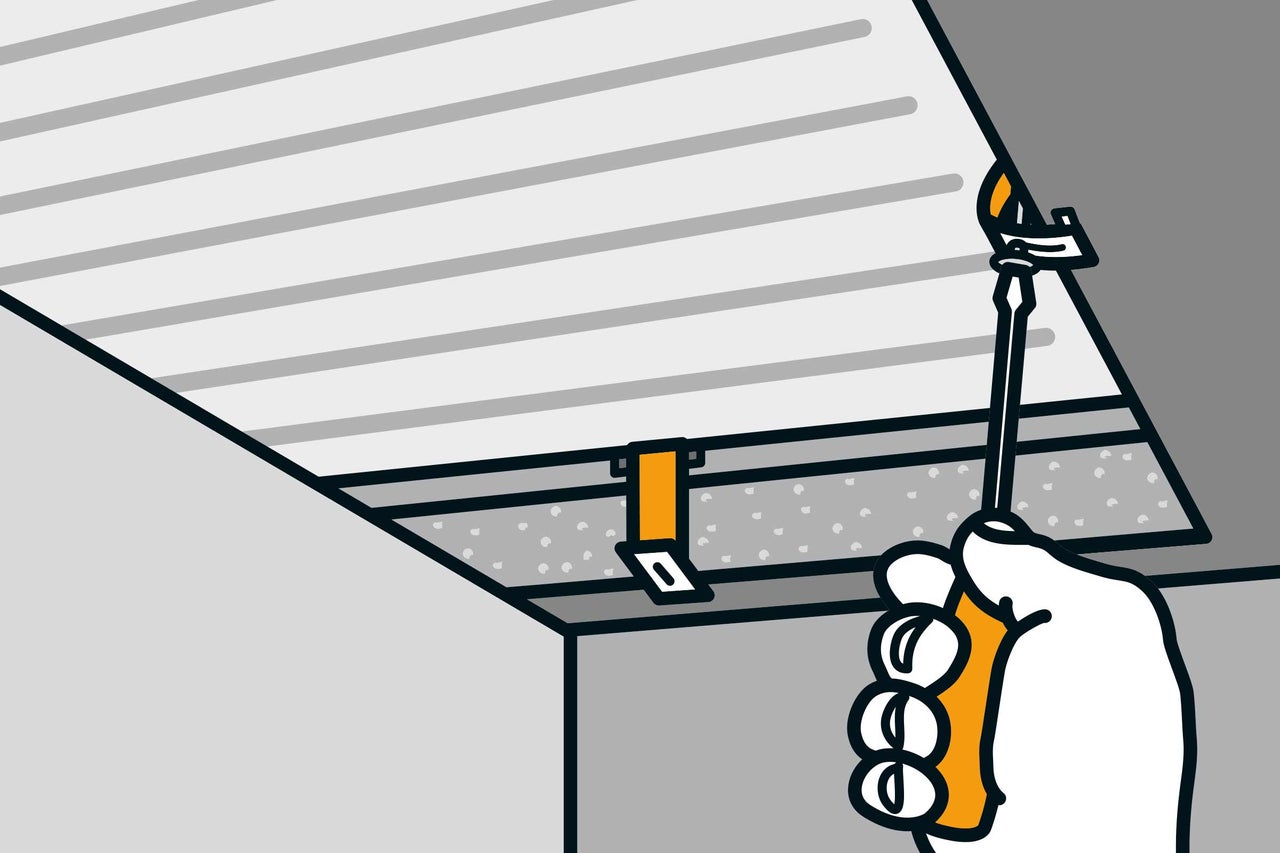

Achte beim Spüle einbauen darauf, dass diese mind. so groß ist wie die alte Spüle. Hänge die Tür unter der Küchenspüle aus und räume alles weg, was bei der Arbeit stören, verschmutzt oder beschädigt werden kann. Stell einen Eimer oder eine Schale unter den Siphon. Drehe die Eckventile zu und schraube den Spültischsiphon ab: Löse die Verschraubung am Ablaufventil, ziehe das Rohr aus dem Wandanschluss und lass das Restwasser in den Eimer laufen. Jetzt die Anschlussschläuche der Armatur an den Eckventilen abschrauben. Die Spüle ist von unten mit Klammern an der Arbeitsplatte befestigt. Löse die Klammern mit einem Schraubendreher und nimm die Spüle nach oben aus dem Ausschnitt.
Anleitung
Küchenspüle einbauen
Verkalkt, verkratzt und altbacken: Klarer Fall, die alte muss raus aus der Küche! Wir zeigen Dir, wie Du eine neue Spüle einbauen kannst und worauf es zu achten gilt, wenn Du die Spüle anschließen willst. Mach Dich ran – Schritt für Schritt mit der HORNBACH Meisterschmiede.
1–2
SpülenZum Shop
Spüle einbauen: Das brauchst Du
Material
Spülen
Siphons für Küche
Sanitärsilikon
Küchenarmaturen
Gleitmittel für Rohre und Formteile 250 ...
Eckventile
Kreppbänder & Malerklebebänder
von
Werkzeuge
Dekupiersägen & Stichsägen
Akkit 745 Kartuschenpresse Profi mit gum ...
Lochschneider Wolfcraft für Wasserhähne ...
Schraubendreher
Bohrmaschinen
Metallsägen
Steckschlüsselsätze
von
Spüle einbauen: die Vorbereitung
Spüleneinbau vorbereiten
01
Küchenarmatur ausbauen
02
Lege die Spüle ab und entferne die Armatur. Sie kann oftmals noch verwendet werden. Wenn sie nicht mehr gefällt, kannst Du eine neue Armatur montieren. Zum Entfernen der Armatur einfach die Verschraubung an der Unterseite lösen und die Armatur mit den Anschlussschläuchen aus dem Hahnloch ziehen. Je nach Armatur unterscheidet sich die Verschraubung.
Spüle einpassen

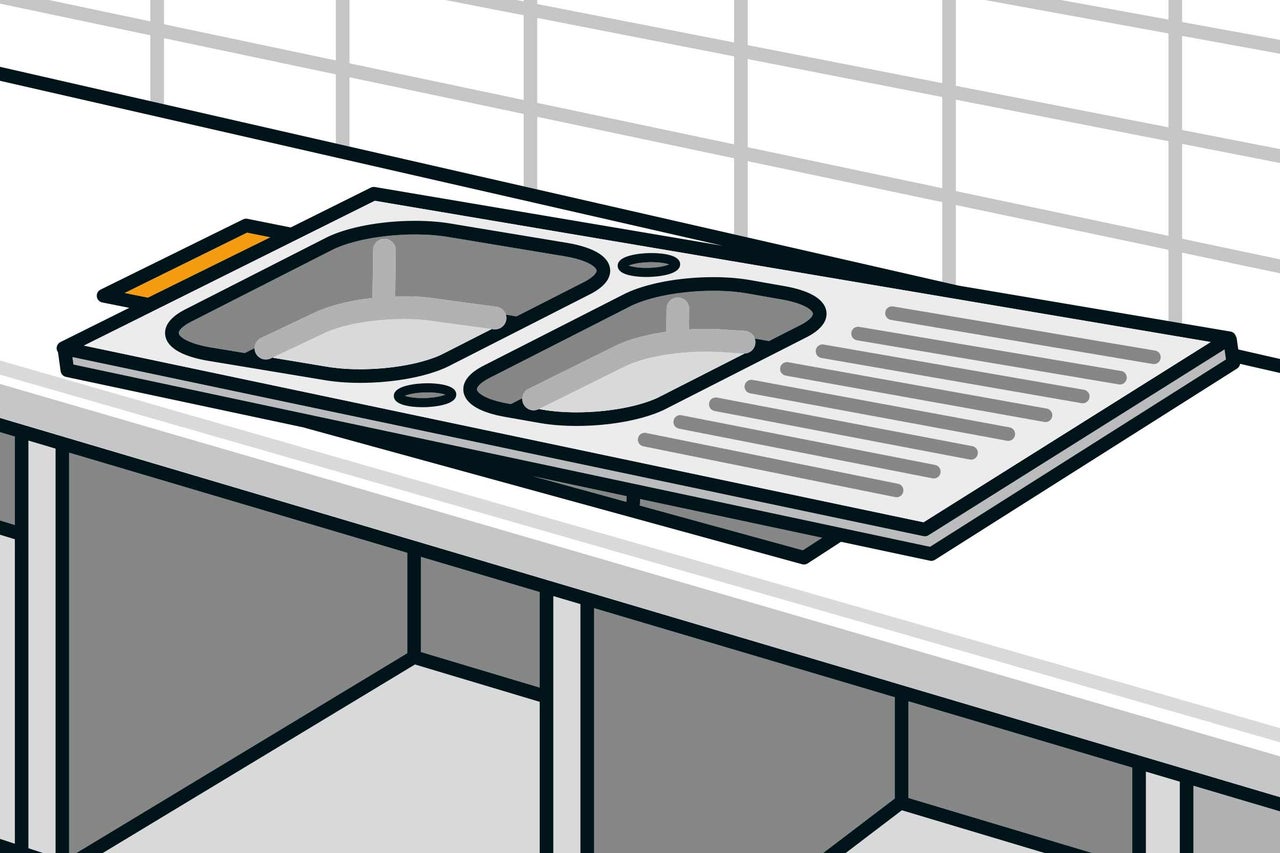

03
Lege die neue Spüle auf den Ausschnitt. Wenn sie an der ursprünglichen Position bleiben soll, muss die Trennwand im Schrank unter dem Becken gekürzt werden. Eine Seite der Spüle passt in den Ausschnitt – dieser Rand wird mit einem Stück Kreppband markiert.
Umriss für Spüle anzeichnen

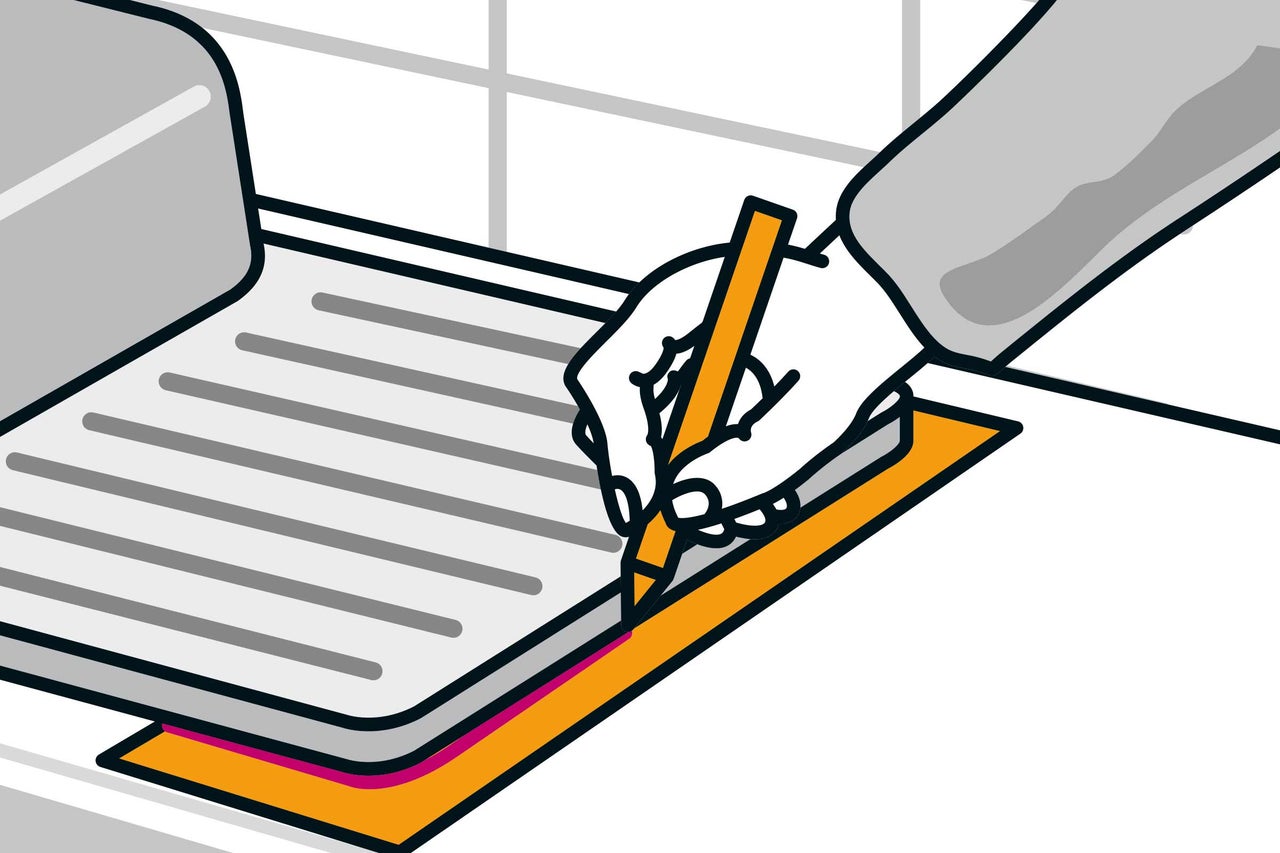

04
Klebe auf der anderen Seite Kreppband auf die Arbeitsplatte, damit Du die Schnittlinie anzeichnen kannst. Dann die Spüle umdrehen, über dem Ausschnitt platzieren und am linken Klebeband anlegen. Richte das Becken nochmals parallel zur Arbeitsplatte aus. Jetzt kannst Du auf der rechten Seite den Beckenrand anzeichnen. Die Spüle dann zur Seite legen und die Schnittlinie nach innen versetzt anzeichnen. Wie weit Du nach innen versetzt anzeichnen musst, misst Du am Beckenrand ab.
Arbeitsplatte vorbohren
05

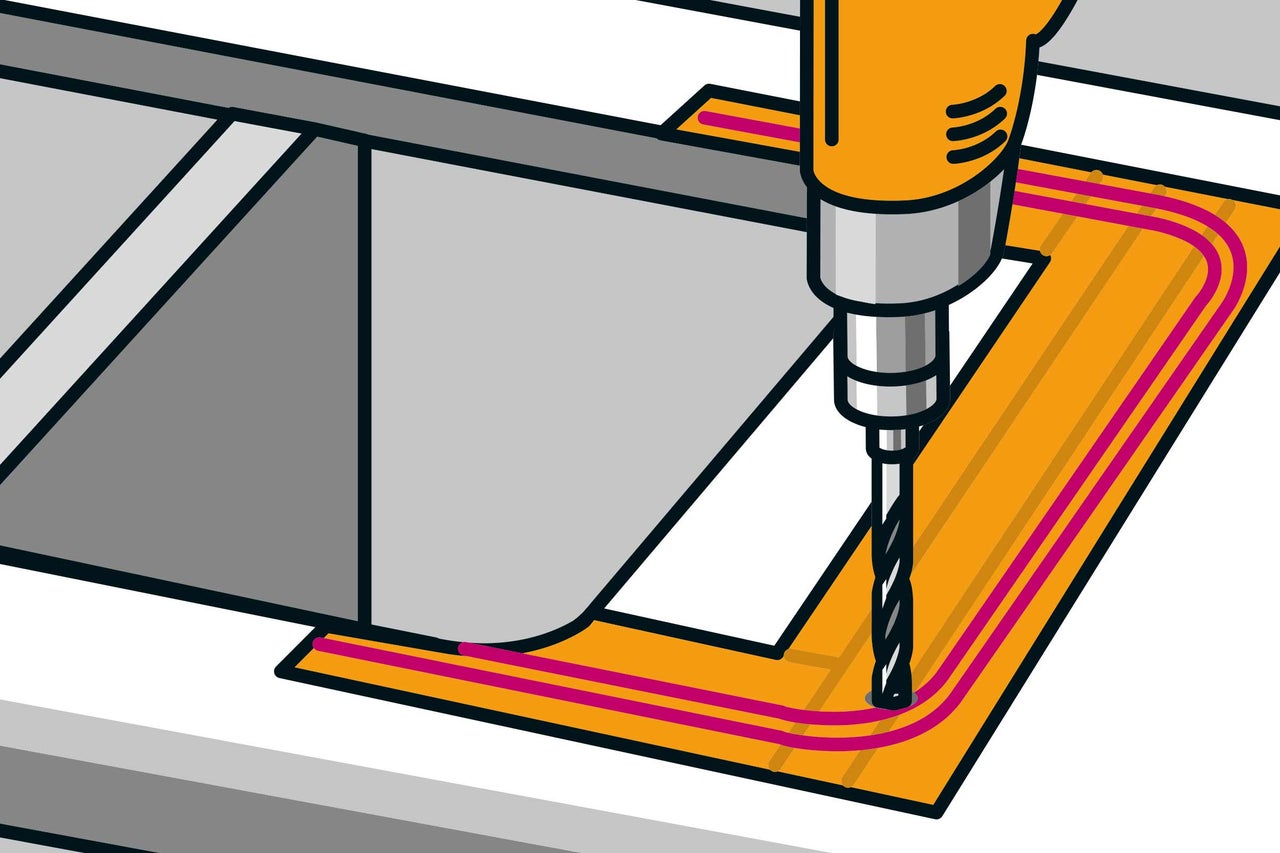

Bohre in beiden Ecken je ein Loch, durch das du das Sägeblatt einführen und in dem Du die Sägerichtung wechseln kannst.

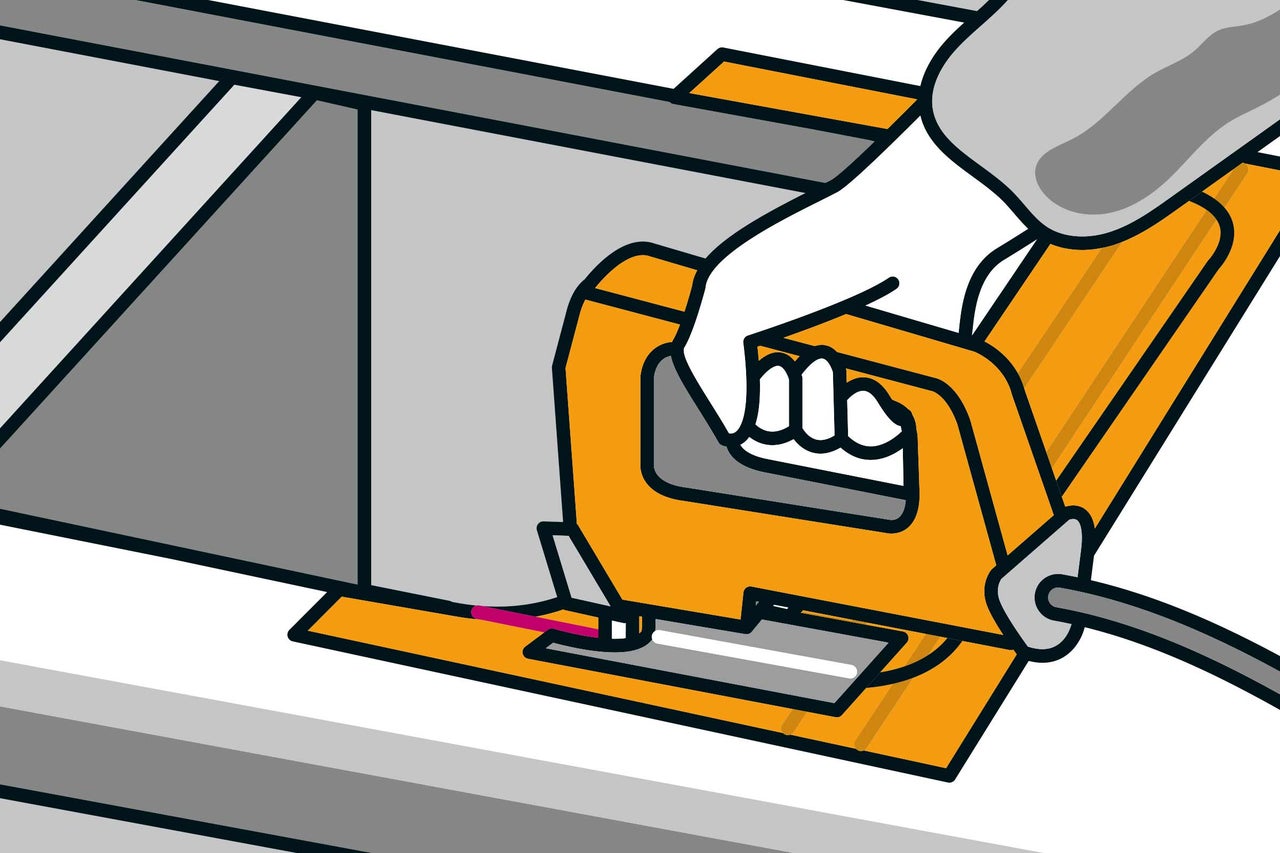

Ausschnitt für Spüle sägen
06
Jetzt kannst Du mit der Stichsäge den Arbeitsplattenausschnitt vergrößern. An schwer zugänglichen Stellen kannst Du mit der Stichsäge möglicherweise nicht sägen. Hier hilft ein Multifunktionswerkzeug.
Breite von Spülbecken anzeichnen
07

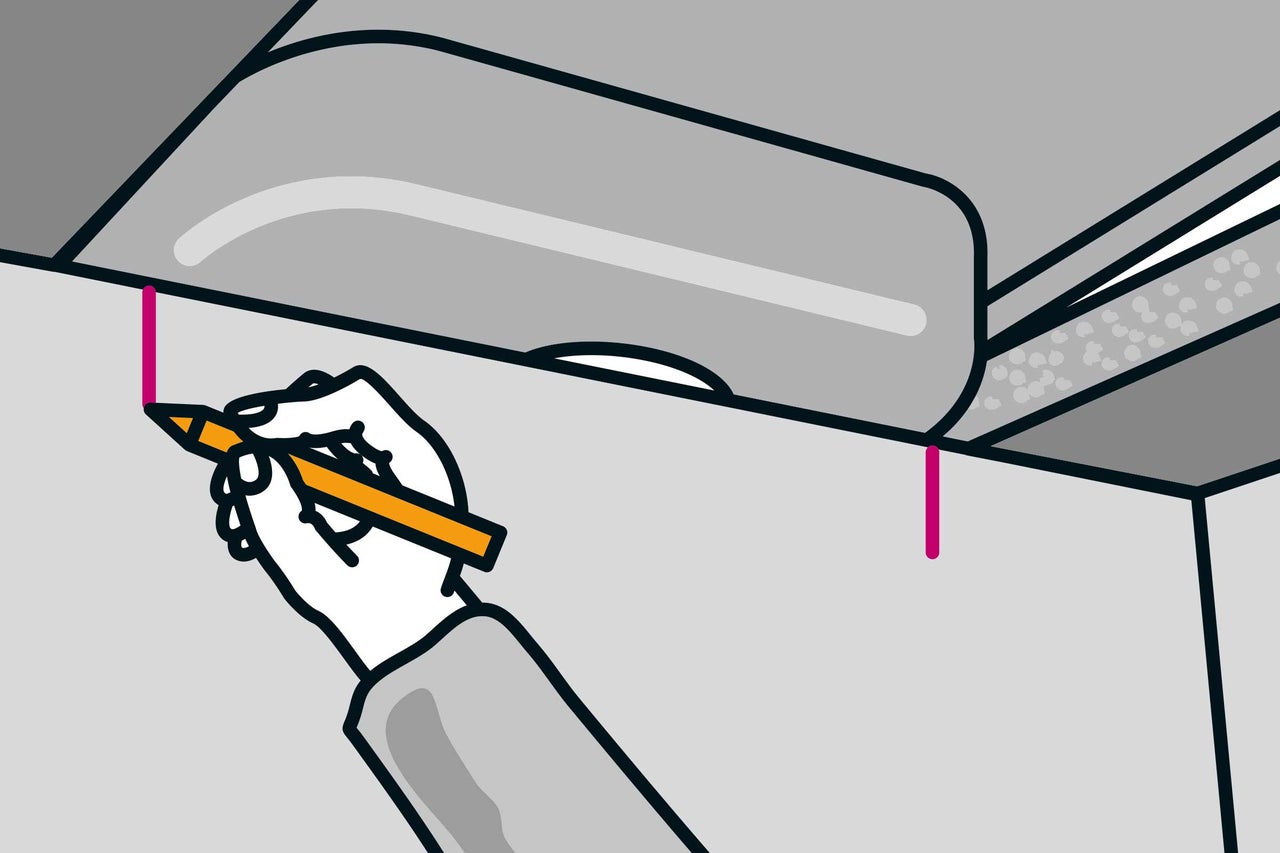

Die Trennwand muss jetzt so ausgeschnitten werden, dass das Spülbecken nach unten Platz hat. Zeichne zuerst die benötigte Breite auf – nimm dazu die Beckenbreite und gib auf beiden Seiten noch einen Zentimeter dazu.
Tiefe von Spüle ermitteln
08

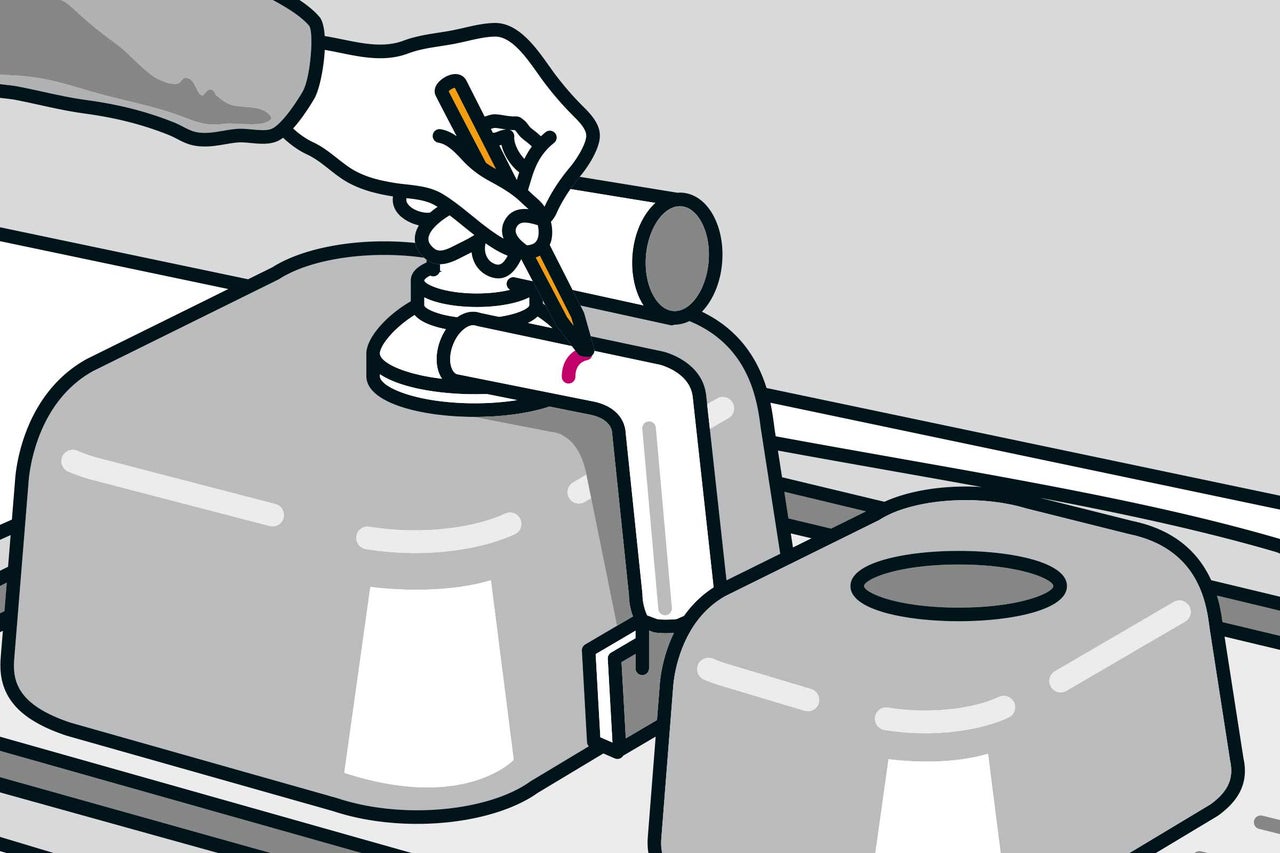

Damit die benötigte Tiefe des Ausschnittes ermittelt werden kann, musst Du den Ablauf an der Spüle montieren. Halte Dich dabei an die individuelle Anleitung zur Spüle. Rohre werden mit einer Metallbügelsäge gekürzt. Dann die Schnittkante mit Schleifpapier entgraten. Beim Zusammenstecken von Kunststoffrohren immer etwas Gleitmittel auf die Verbindungsflächen auftragen, dann lassen sich die Rohre leichter ineinander schieben.
Tiefe von Spüle anzeichnen

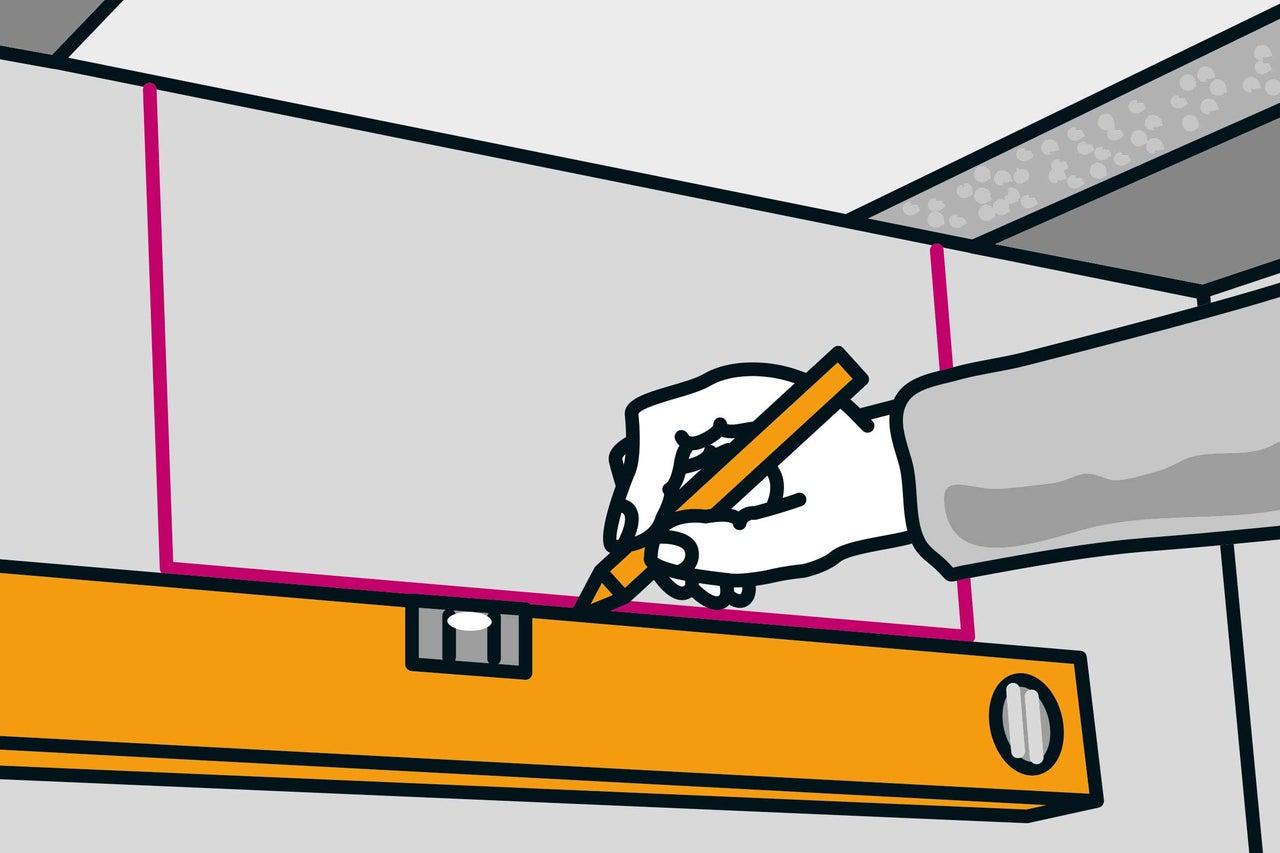

09
Wenn der Ablauf an der Unterseite der Spüle montiert ist, misst Du die Höhe ab und überträgst das Maß auf die Trennwand. Gib zur Sicherheit noch einen Zentimeter dazu. Zeichne gerade Linien an, dann sieht der Ausschnitt nachher besser aus.
Arbeitsplatte zusägen und versiegeln
10

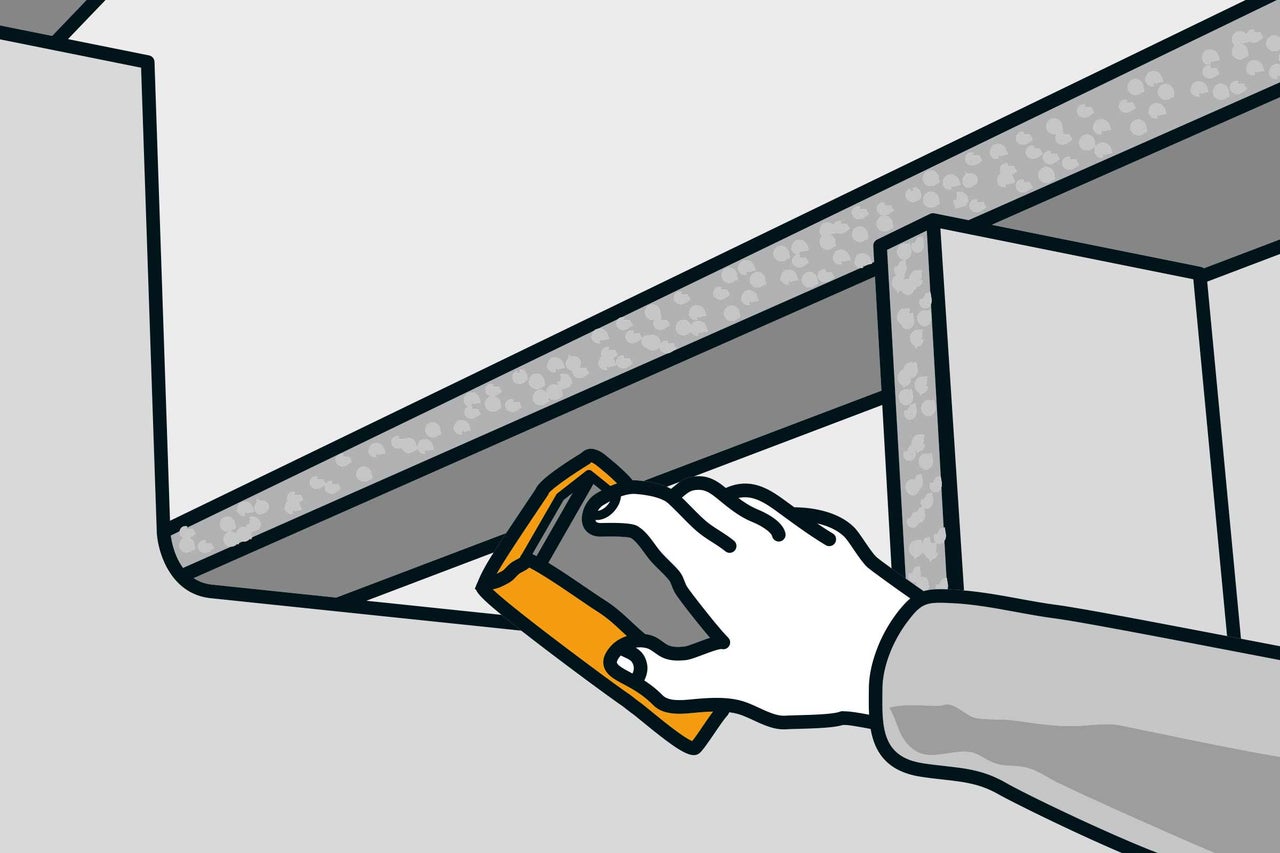

Bohre in beide Ecken je ein Loch, durch das du das Sägeblatt einführen und in dem Du die Sägerichtung wechseln kannst. Dann entlang der Linie aussägen. Die Schnittkanten mit Schleifpapier glätten. Versiegele die Schnittkante der Arbeitsplatte noch mit Silikon, damit sie gegen eindringendes Wasser geschützt ist. Das Silikon auftragen und mit einem Japanspachtel vollständig auf der Fläche verteilen. Ist das Silikon vollständig getrocknet, kannst Du loslegen und die neue Spüle einbauen.
Spüle einbauen: Schritt für Schritt
Spüle einbauen
11

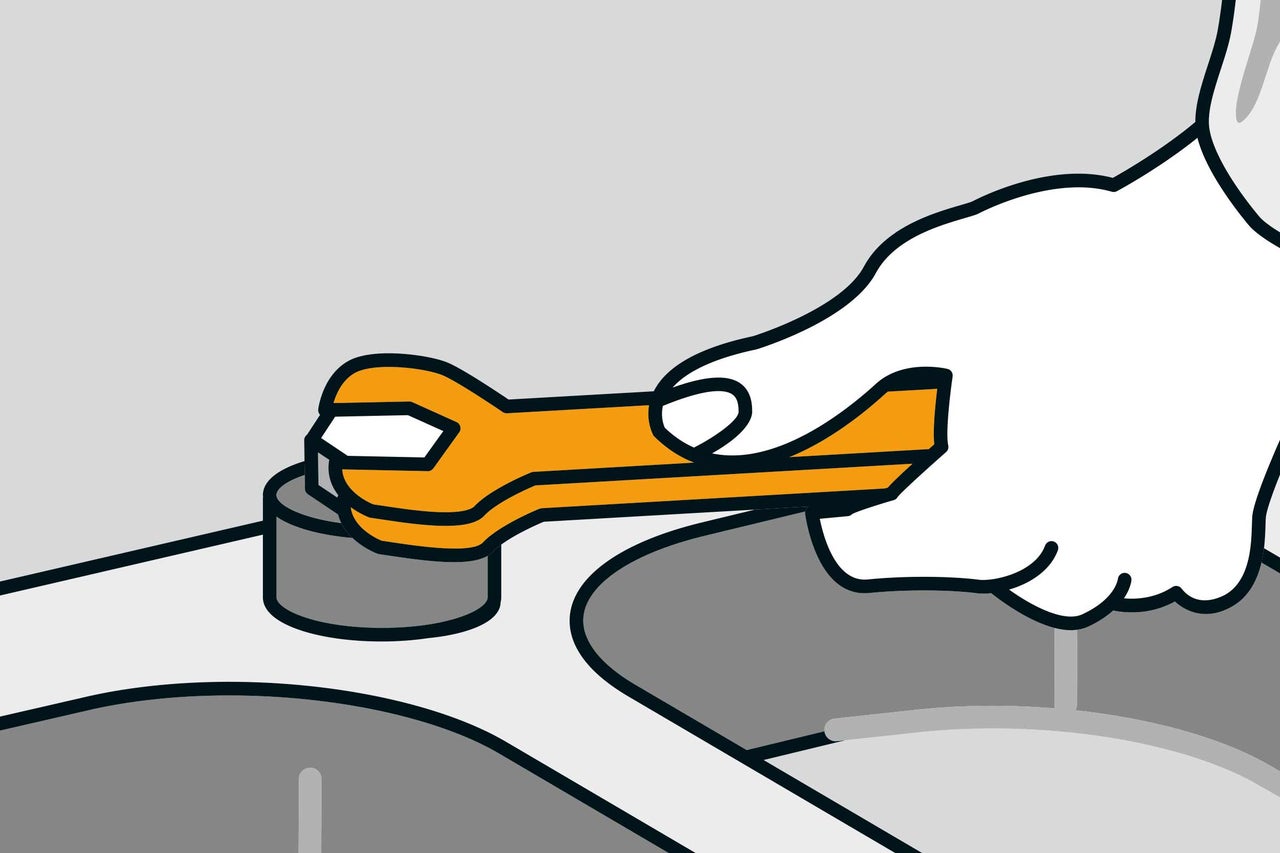

Achte beim Spüle einbauen darauf, dass manche Spülen zwei Hahnlöcher haben, damit man sie mit Ablauf links oder rechts einsetzen kann. Für das überflüssige Loch wird eine Abdeckkappe mitgeliefert. Es gibt aber auch Becken ohne Hahnloch, bei denen Du die Position der Armatur frei wählen kannst und das Hahnloch selbst erstellst. Dazu brauchst Du einen Lochschneider. Zeichne das Loch an und bohre es mit einem 10-mm-Bohrer vor. Die Lochstanze hat ein Ober- und ein Unterteil. Verbinde beide Teile an der Bohrung von oben und unten mit der Schraube. Jetzt kannst Du die Schraube mit dem Maulschlüssel anziehen, bis das Blech knackt. Das Loch ist fertig.
Armatur montieren
12

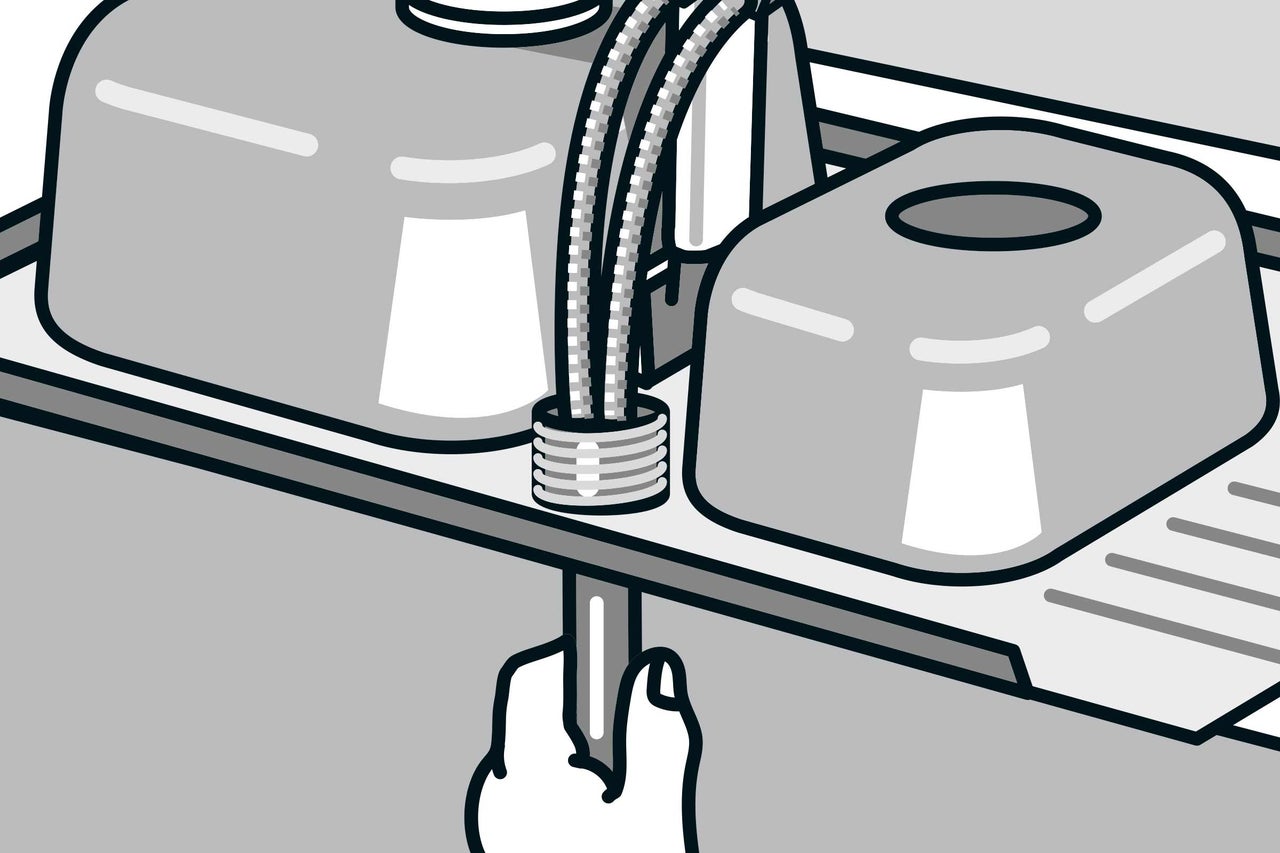

Um die Spüle anschließen zu können, führe die Anschlussschläuche und den Fuß der Armatur in das Hahnloch ein. Stecke danach die Stabilisierungsplatte auf und schraube mit der Mutter alles fest zusammen. Kontrolliere zwischendurch die korrekte Ausrichtung der Armatur – sie kann sich beim Festschrauben verdrehen.

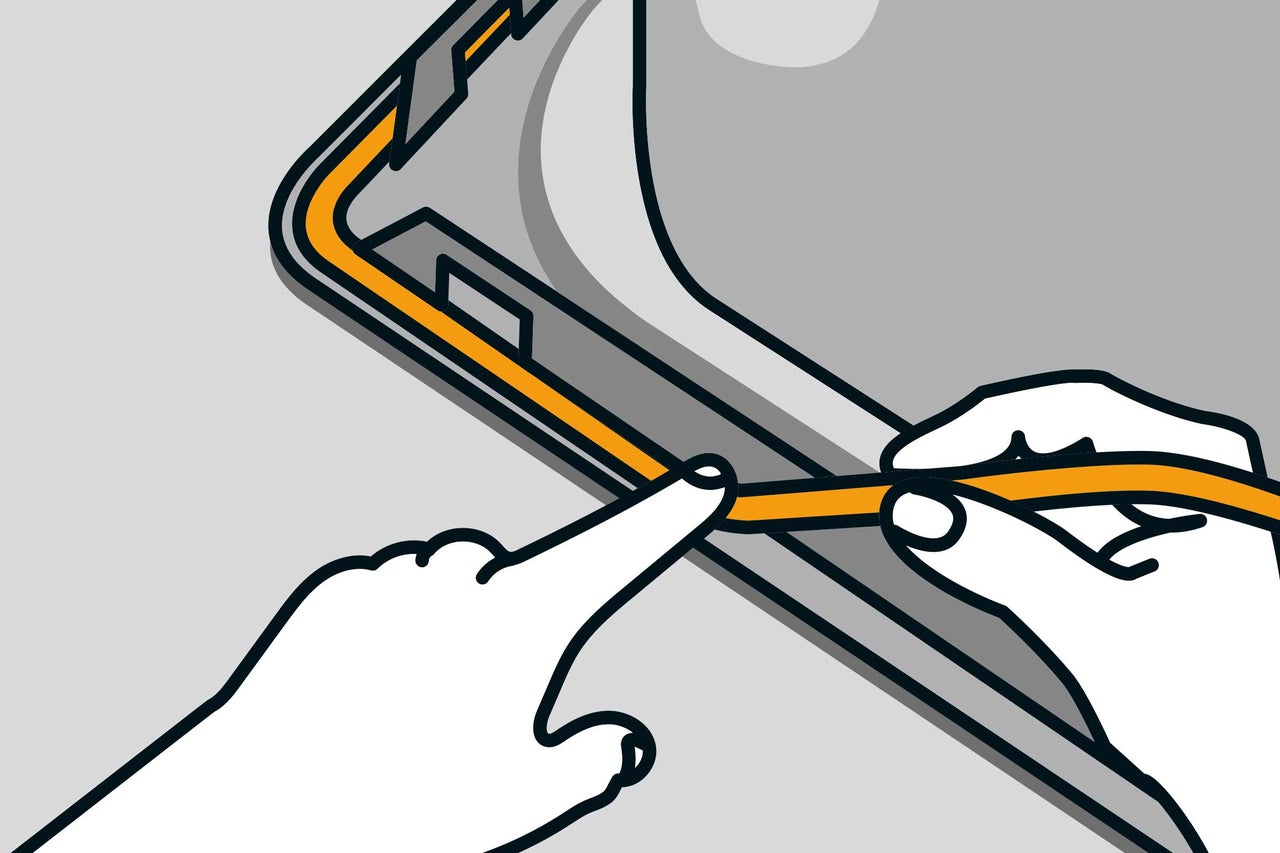

Dichtungsband anbringen
13
Klebe am Spülenrand Dichtbänder auf, damit kein Wasser in die Fuge eindringen kann.

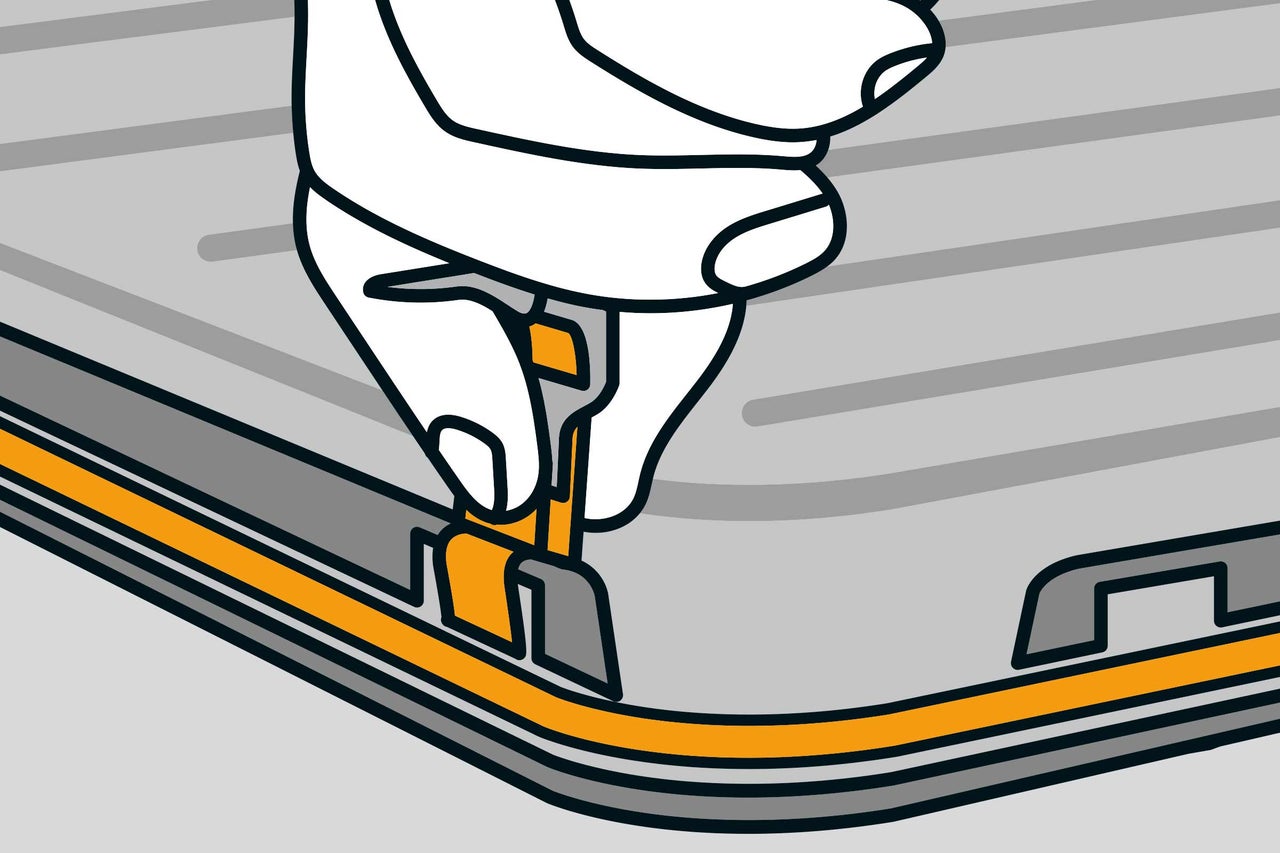

Befestigungsklemmen montieren
14
Befestige die Spüle im Ausschnitt mit den mitgelieferten Befestigungsklammern; sie werden am umlaufenden Spülenrand in die Aussparungen geklipst.
Dämmplatten aufkleben
15

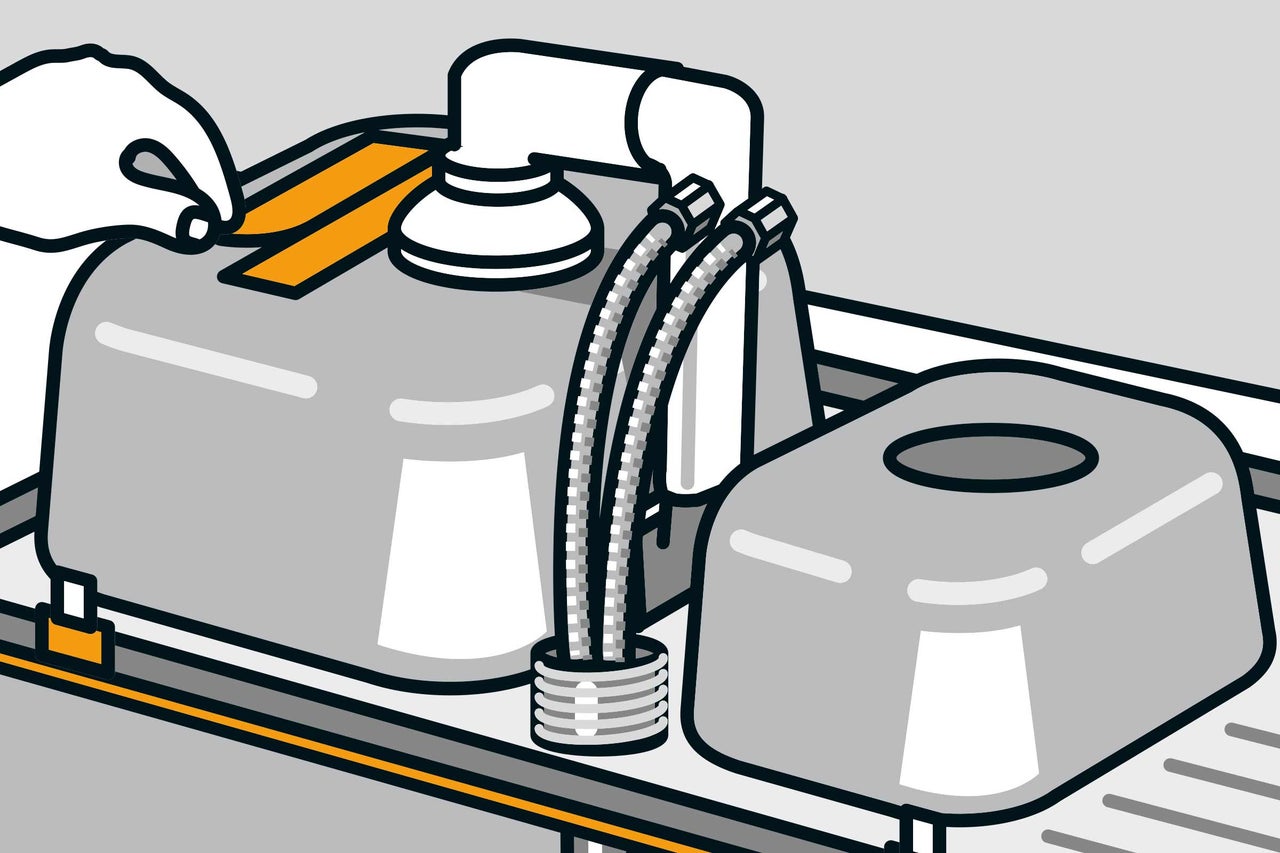

Zur Geräuschdämpfung beim Aufprall von Wasser werden die beiliegenden Dämmplatten an der Unterseite von Abtropffläche und Becken aufgeklebt.

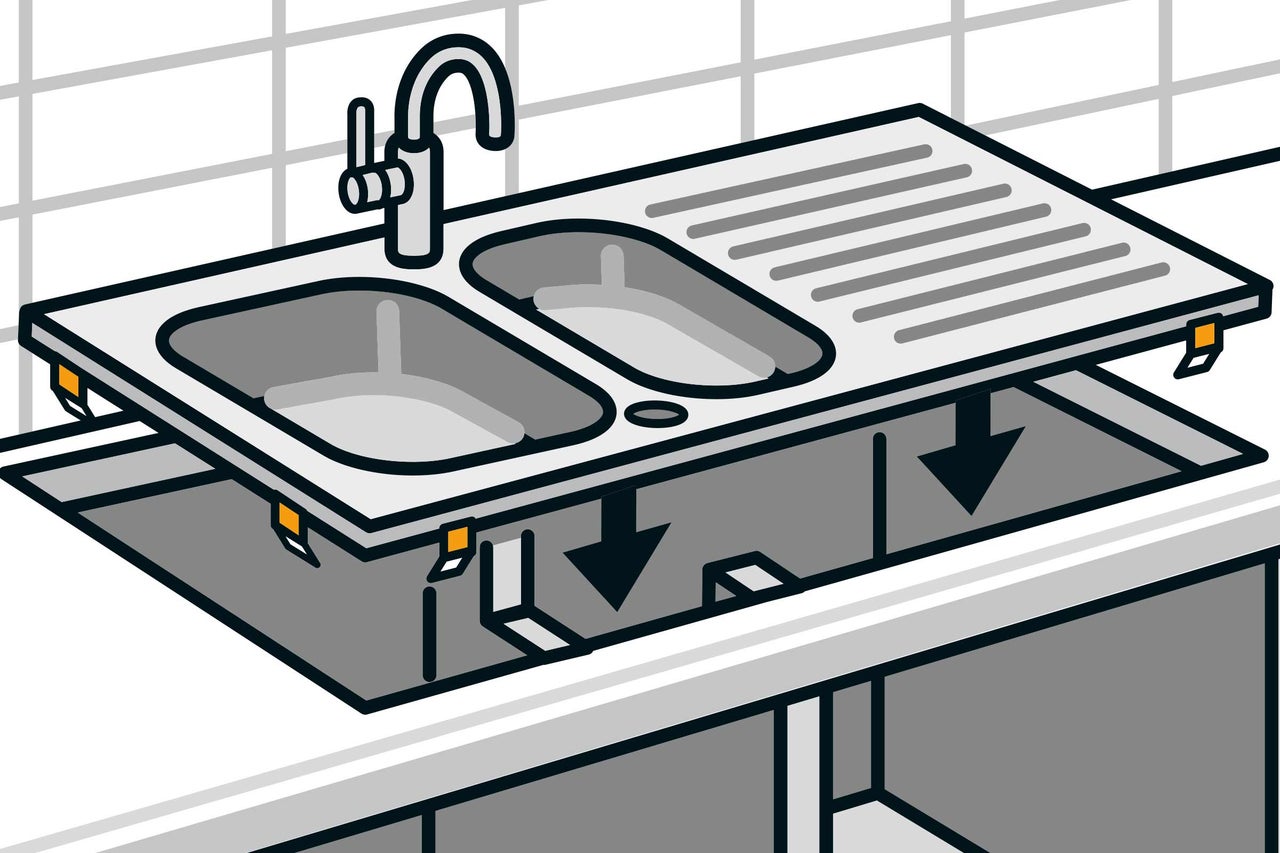

Spüle einsetzen
16

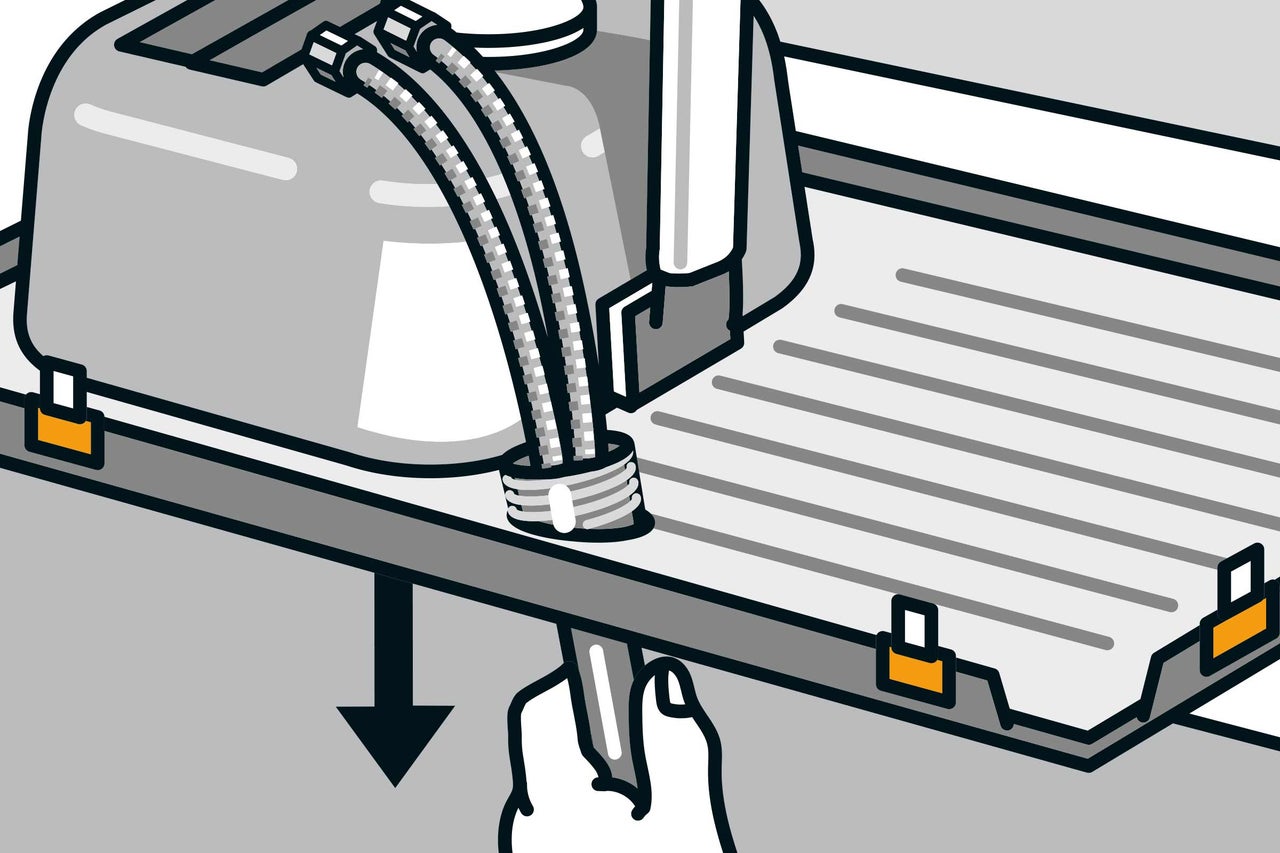

Das Becken kann nun komplett mit Armatur und Befestigungsklammern in den Ausschnitt gesetzt werden. Achte darauf, dass die Klammern beim Einsetzen nach unten in den Ausschnitt ragen.
Befestigungsklemmen festschrauben
17
Von unten kannst Du nun die Klammern am Rand des Ausschnittes festschrauben: Drehe dabei immer ein Schraubenpaar zusammen fest, dessen Klammern sich gegenüberliegen – dann zieht sich das Becken gleichmäßig an die Arbeitsplatte und kann sich nicht verziehen.

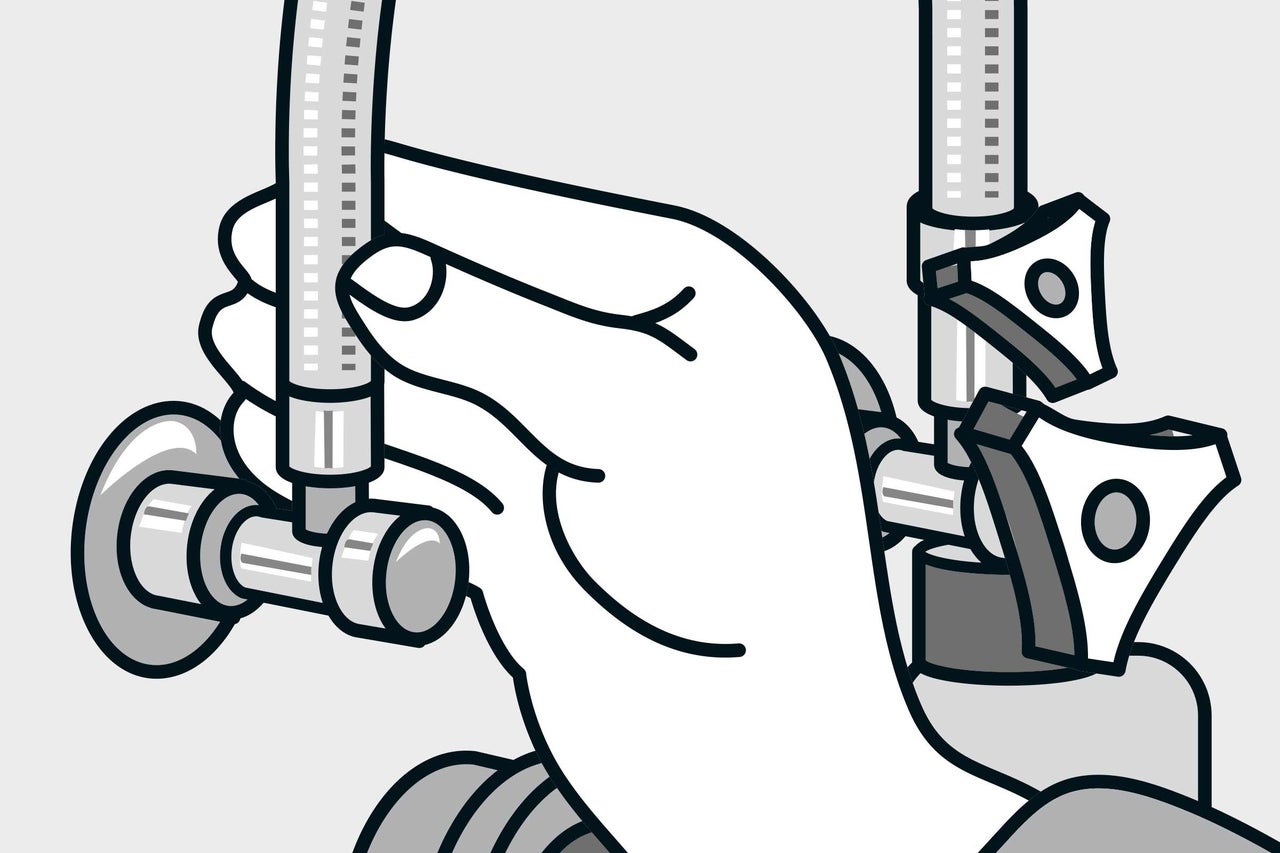

Siphon montieren
18
Verschraube die Anschlussschläuche der Armatur wieder mit den Eckventilen und achte dabei auf die eingelegten Dichtungen. Zuerst von Hand und dann mit dem Maulschlüssel anziehen.

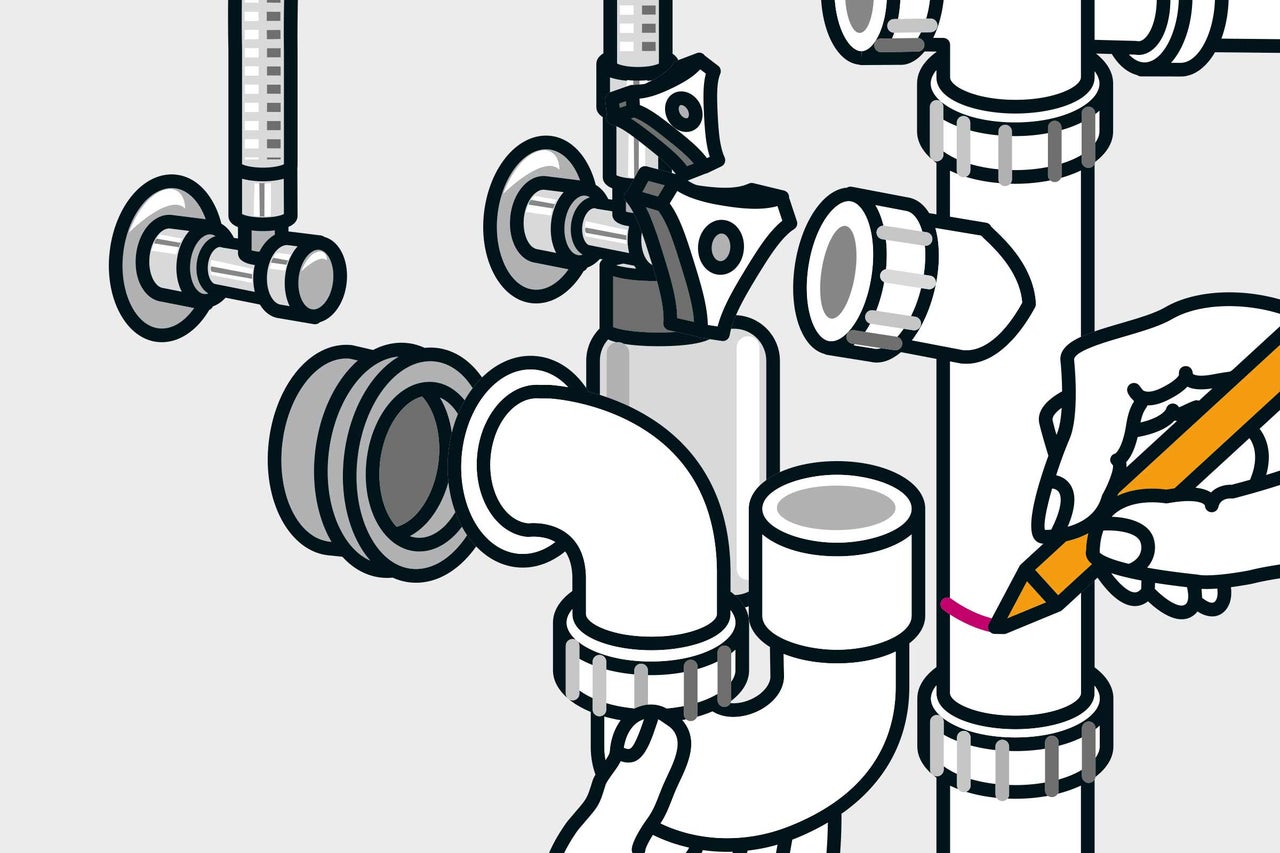

Rohr kürzen
19
Den Siphon erneuerst Du, damit er zur neuen Spüle passt. Das Rohr vom Spülbecken muss so gekürzt werden, dass die Montagehöhe des Siphons zum Wandanschluss passt. Für das erforderliche Gefälle liegt der Siphonausgang etwas höher als der Wandanschluss.

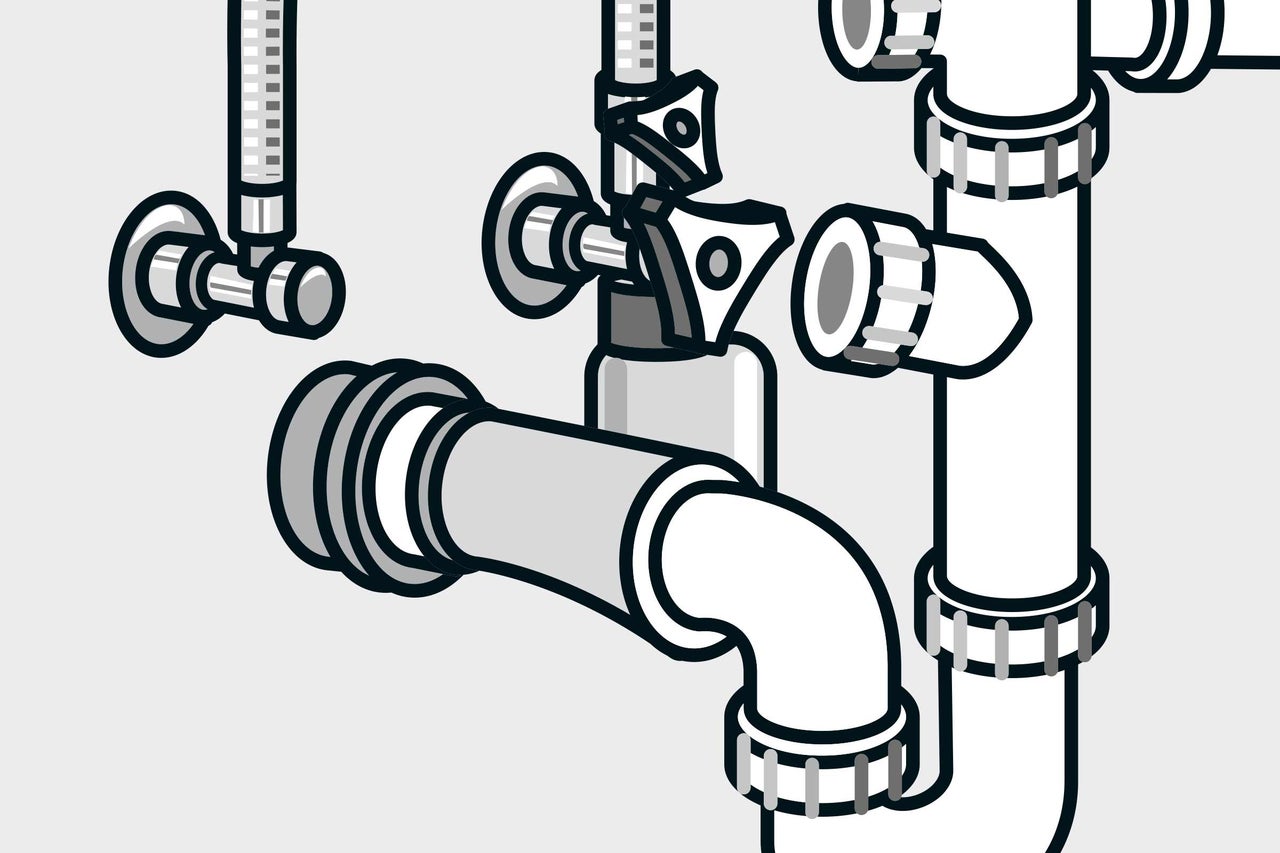

Spüle anschließen mit Anschlussrohr
20
Während dem Spüle anschließen, bemerkst Du sicherlich, dass das Anschlussrohr aus einem Flexrohr besteht. Dadurch kann es leichter an die Montagesituation angepasst werden. Kürze es bei Bedarf auf die passende Länge. Trage etwas Gleitmittel auf das Rohrende auf und schiebe es in den Wandanschluss. Die nicht benötigten Anschlüsse am Siphon werden mit den beiliegenden Verschlusskappen verschlossen. Fertig ist das Spüle anschließen!
Spülmaschine direkt mit anschließen
Wenn eine Spülmaschine angeschlossen wird, kannst Du deren Abflussschlauch ebenfalls am Siphon anschließen. Prüfe zum Schluss, ob alle Rohrverbindungen dicht sind. Lass dazu Wasser in das Becken ein und taste die Rohrverbindungen mit der Hand ab. So kannst Du Leckstellen leicht aufspüren und bei Bedarf abdichten. Schneide zum Schluss noch die Überstände des Dichtbandes ab, die sich am Spülenrand nach außen gedrückt haben.
Spüle einbauen: häufige Fragen
Was braucht man, um eine Spüle einzubauen?
Zum Spüle einbauen gehört dazu, dass Du den passenden Ausschnitt in die Arbeitsplatte sägst, das Spülbecken befestigst und abdichtest und Wasserhahn und Siphon montierst. Alles, was Du dafür brauchst, findest Du hier in der Material- und Werkzeugliste.
Kann man jede Spüle flachbündig einbauen?
Im Gegensatz zu klassischen Einbauspülen, die Du in jede Arbeitsplatte einbauen kannst, gibt es bei flächenbündigen Spülen einige Dinge zu beachten.
Um eine Spüle flachbündig einbauen zu können, sollte sie einen geraden Rand haben, der bündig mit der Arbeitsplatte abschließt. Die Arbeitsplatte sollte aus einem wasserfesten Material bestehen. Gut geeignet sind Arbeitsplatten aus Keramik, Glas, Natur- oder Kunststein. Bei der Wahl des Spülenmaterials bist Du beim flächenbündigen Einbau frei.
Zusätzlich wird Spezialwerkzeug benötigt, um die Fräsung vorzunehmen, damit die Spüle bündig montiert werden kann. Wir empfehlen, bei Montagen dieser Art einen Handwerker zu konsultieren.
Kann man eine Spülmaschine ohne Spüle anschließen?
Du kannst eine Spülmaschine auch ohne Spüle anschließen. Vorausgesetzt es ist ein Geruchsverschluss vorhanden. Stecke dazu den Siphon und evtl. einer Steckdichtung direkt in den Abwasseranschluss der Wand. Das andere Schlauchende verbindest Du mit einer Schlauchtülle mit dem Abwasserschlauch. Letzteres kannst Du mit einer Schlauchklemme besfestigen.
Kann man eine Waschmaschine an die Spüle anschließen
Um eine Waschmaschine an die Spüle anschließen zu können, ist es wichtig, dass die Spüle einen Siphon mit integriertem Anschluss hat. Hier kannst Du den Abwasserschlauch der Waschmaschine befestigen. Der Wasserzulaufschlauch der Waschmaschine kommt an den Wasserhahn. Für diesen benötigst Du ggf. einen Adapter. Wichtig ist nämlich, dass die Größe bzw. der Durchmesser der Rohre von Hahn und Gerät kompatibel ist. Lass Dich notfalls von einem Handwerker beraten.
Kann man Geschirrspüler unter Spüle einbauen?
Du kannst einen Geschirrspüler unter der Abtropffläche der Spüle einbauen. Die meisten Modelle für den Privathaushalt sind unterbaufähig. Wichtig ist, dass der Zugang zu den Wasseranschlüssen gegeben ist.
Wer darf Spüle anschließen?
Da beim Spülenaustausch i. d. R. nichts an den Anschlüssen hinter der Wand gemacht werden muss, kannst Du diesen selbst vornehmen. Wenn zum Spüle anschließen allerdings Wasseranschlüsse (Wasserzulauf/-ablauf) verlegt werden müssen, solltest Du das von einem Handwerker bzw. Fachbetrieb erledigen lassen. So bist Du auch rechtlich abgesichert.
