MAFELL Oberfräse LO 65 Ec MaxiMAX mit Arunda 80N Maxi, Ersatzmesser und Zwingen

Setinhalt

•

• MAFELL Oberfräse LO 65 Ec MaxiMax

• MAFELL ARUNDA 80N Maxi

• MAFELL 5 Paar Wendemesser

• 2x MAFELL Schnellspannhebelzwinge

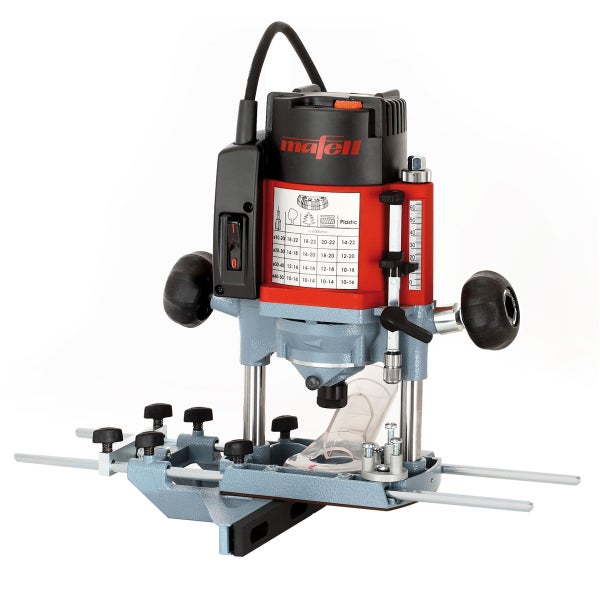

MAFELL LO 65 Ec MaxiMax

Jetzt haben geballte Power und hohe Drehmomente einen Namen: CUprex der Hochleistungsmotor mit leistungsoptimierter Digital-Elektronik und neu entwickelter Steuertechnik. Dabei kann die Drehzahl stufenlos auf unterschiedliche Materialien und Anwendungen eingestellt werden.

Die aufeinander abgestimmten und optimierten Komponenten ermöglichen es, die Maschine ebenso für filigrane Arbeiten einzusetzen, die absolute Präzision abverlangen, wie auch für Schablonenanwendungen im Massivholz.

Die Feineinstellung der Frästiefe kann exakt fixiert werden, Nacharbeiten werden dadurch zur Ausnahme.

Für den Fräserwechsel stellen Sie die LO 65 Ec einfach auf den Kopf und können so praktisch und schnell Ihren Fräser wechseln. Eine Spindelarretierung gehört hier natürlich zum Standard.

Ausstattung:

•

• KRAFT PUR - Mit CUprex, dem neuen Hochleistungsmotor mit leistungsoptimierter Digital-Elektronik und neu entwickelter Steuertechnik.

• DIE EINSATZGEBIETE - sind weit gefächert. Von Kanten abrunden, fasen bis hin zum falzen und profilieren. Dank einzigartigen 2600 W eignet sich die LO 65 Ec für den harten Einsatz beim Erstellen von Massivholzverbindungen oder im Treppenbau.

• SICHERHEIT - Die LO 65 Ec ist mit Motorbremse sowie Sicherheitsschalter bei Spannungsabfall ausgestattet.

• DREHZAHLEINSTELLUNG - Der CUprex Motor mit DigitalElektronik lässt sich stufenlos auf unterschiedlichste Materialien und Fräserdurchmesser einstellen.

• HÖHENARRETIERUNG - Durch Drehen des Knaufgriffes kann die Frästiefe schnell und einfach arretiert bzw. gelöst werden.

• SPINDELARRETIERUNG - Mit Mehrfacharretierung für praktischen und schnellen Fräserwechsel.

• GRUNDPLATTE - Mit geschraubter PertinaxGrundplatte und selbstzentrierender Kopierringaufnahme.

• PARALLELANSCHLAG - Mit Feineinstellung (doppelt geführt) für präzise Führung und feinste Arbeiten.

• ABSAUGUNG - Immer sauber bleiben - dank Abssaughaube mit neuartigem Schnellverschluß und 35 mm Anschlussstück.

• REVOLVERANSCHLAG - Schnelle Frästiefeneinstellung mittels stufenlos einstellbarem 3-fach Revolveranschlag.


Einsatzgebiet:

•

• Profil- und Nutarbeiten

• Beschläge einfräsen

• Schwalbenschwanzverbindungen (Lignatool, Arunda)

• Ausfräsungen im Treppenbau

• Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe


Technische Daten:

•

• Motorleistung: 2600 Watt

• Spannung: 230 Volt / 50 Hz

• Frästiefe: 0 - 65 mm

• Leerlaufdrehzahl: 10000 - 22000 U/min

• Revolvertiefenanschlag: 3-stufig

• Werkzeugaufnahme

  •

  • Mit Spannzange: Ø 1/2 / 6 - 12 mm

  • Mit Adapter für Fräser mit Innengewinde: M 12 x 1 (M 10)




• Durchmesser Absaugstutzen: 35 mm

• Schallleistungspegel Lwa: 99 dB(A)

• Schwingungsemissionswert: 3,3 m/s²

• Gewicht: 6,9 kg


Lieferumfang:

•

• MAFELL Oberfräse LO 65 Ec

• Mafell T-MAX Aufbewahrungskoffer

• Parallelanschlag mit Feineinstellung

• Kopierring Ø 30 mm

• Spannzange 8 mm

• Adapter für Fräser mit Innengewinde M 12 x 1

• Absaughaube

• Revolveranschlag

• Einmaulschlüssel 22 mm

• Anschlussleitung 4 m


Optionales Zubehör:

•

• Kopierring

  •

  • 27 mm (038988)

  • 30 mm (038971)

  • 40 mm (038989)




• Spannzange

  •

  • 6 mm (093257)

  • 8 mm (093256)

  • 10 mm (093255)

  • 12 mm (093256)

  • 1/2 (093276)

  • 1/4 (093279)




• Adapter für Fräser (039363)

  mit Innengewinde M 10

• Adapter für Fräser (201575)

  mit Innengewinde M 12 x 1

• Oberfräsadapter LO-FA (207200)

  •

  • 2 Führungsstangen

  • Höhenausgleich inkl. 2 Fixschrauben

  • Parallelanschlag mit 2 Anschlagbacken

  • 2 Rückschlagstopp

  • Abdeckung Führungsschienennut




• Führungsschiene F

  •

  • F80 - 80 cm (204380)

  • F110 - 110 cm (204381)

  • F160 - 160 cm (204365)

  • F210 - 210 cm (204382)

  • F310 - 310 cm (204383)




• Führungsschienen-Tasche F160 (204626)

• Führungsschienen-Taschen-Set (204805)

  •

  • 2x Führungsschiene F160

  • Verbindungsstück F-VS

  • 2x Spannzwinge F-SZ 180mm

  • Führungsschienen-Tasche




• Verbindungsstück F-VS (204363)

• Endkappen F-EK (205400)

• Spanreißschutz F-SS 3,4m (204375)

• Haftprofil F-HP 6,8m (204376)

• Spannzwinge F-SZ 180mm (207770)

• Rückschlagstopp F-RS (202867)


MAFELL Arunda 80N Maxi

Arunda ist ein System zur manuellen Herstellung von Holz-in-Holz Schwalbenschwanzverbindungen für das holzverarbeitende Handwerk.

Sie benötigen lediglich eine Arunda Schablone für den Zapfen und eine weitere für den Einschnitt eine leistungsfähige, mit dem Arunda-Spezialfräser ausgerüstete Mafell Oberfräse LO 65 Ec und ihrer Zubehörteile.

Es gibt verschiedene Schablonen-Modelle. Sie können mit einem Schablonen-Modell verschiedene Holzbreiten und -höhen bearbeiten. Sie wählen ein einziges, nach den meist verarbeiteten Holzbreiten denn, je grösser die Verbindung, desto höher ist ihre Tragfähigkeit!

Ausstattung:

•

• Der Zusammenbau von oben ist sehr einfach. Die Balken müssen nicht voneinander entfernt werden.

• Doppelkonus-Verbindung: selbstklemmend und optimale Passung.

• Gleiche Fräserstellung für die Herstellung von Zapfen und Einschnitten.


Einsatzgebiet:

•

• Holz-in-Holz Schwalbenschwanz-Verbindungen

• Gerade oder abgewinkelte Verbindung an Tragbalken oder Sparren.

• Sowohl in der Werkstatt als auch auf der Baustelle verwendbar


Technische Daten:

•

• Zapfen auf Holzbreite: 80 - 140 mm

• Holzhöhe: 90 - 330 mm

• Querschnitt: 80 x 90 - 140 x 330 mm

• Neigbarer Anschlag: +50° / 90° / -50°


Lieferumfang:

•

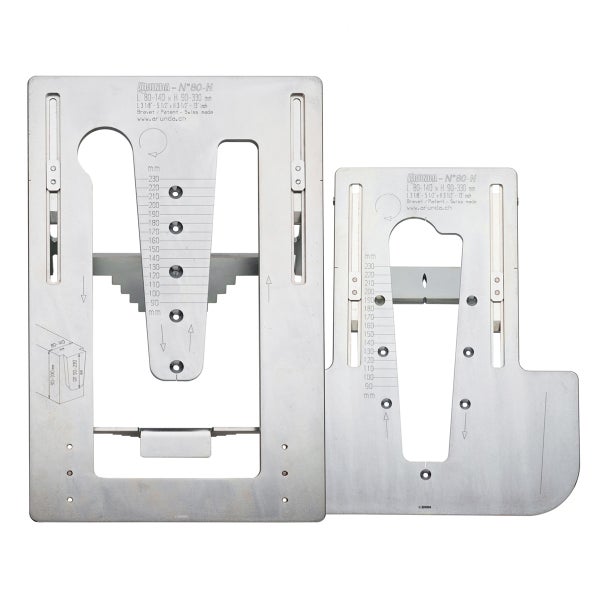

• Arunda Schablonenpaar

• Gratfräser

• Kopierring

• Verbreiterungsplatte

• Einstelllehre

• 2 Paar Wendemesser

• Holzbox


Optionales Zubehör:

•

• Adapter für Fräser M12 x 1 (208279)

• Arunda Gratfräser Standard - 26 (091430)

  Mit Wendemesser und Schraubendreher

• Wendemesser Standard - 26 (091431)

  5 Paar

• Kopierring Standard - 26 (093781)

  Für LO 65 Ec + 2 Schrauben

• Verbreiterungsplatte Ø 240 mm (093782)

• Einstelllehre Standard - 26 Trio (093785)

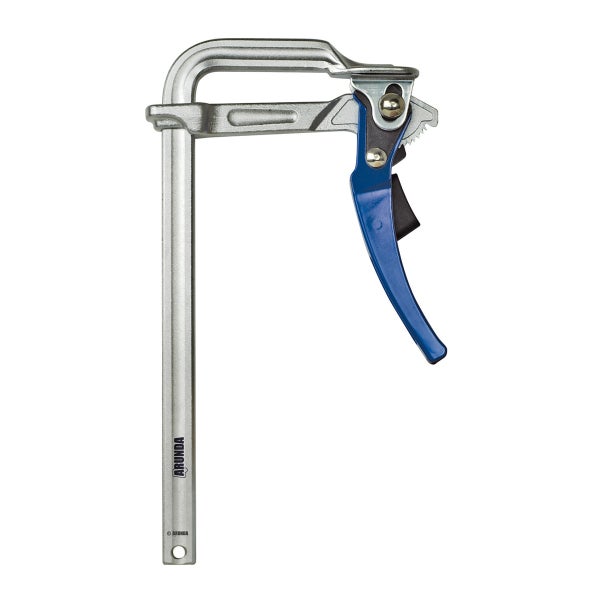

• Arunda Schnellspann-Hebelzwinge (093786)

• Winkelanschlag weiblich (093779)
