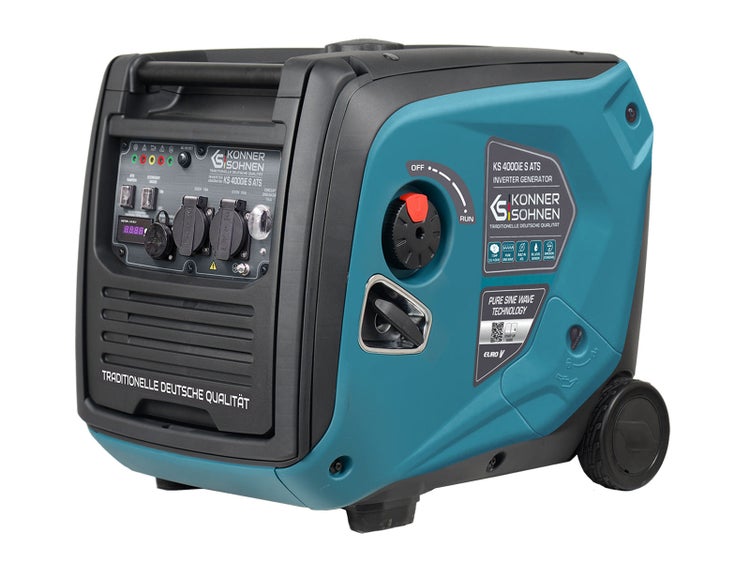

Inverter-Generator KS 4000iE S ATS Version 2

Besonderheiten


Für einzelne Stromverbraucher oder für Hauseinspeisung
Inverter-Generator KS 4000iE S ATS hat eine eingebaute ATS-Einheit und kann sowohl manuell als auch automatisch betrieben werden.

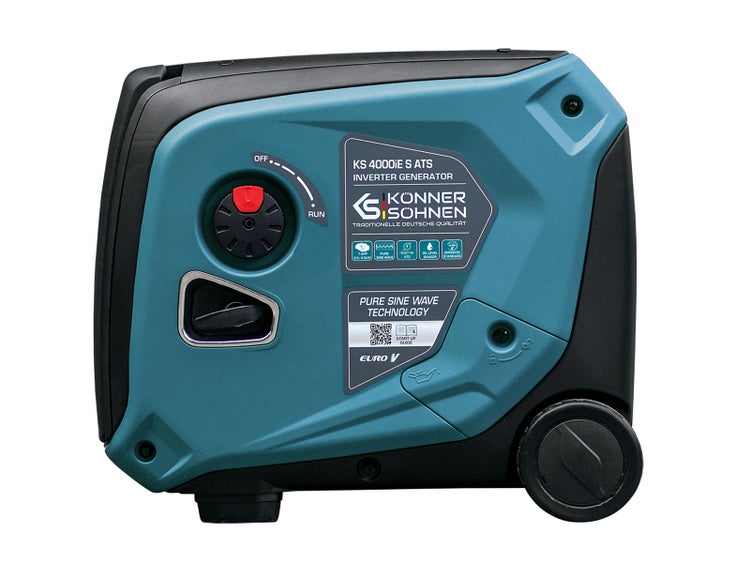

Der Drehschalter OFF-RUN auf der rechten Seite des Generators vereint in sich den Benzinhahn, den Schalter der internen 12V-Stromversorgung und den Schalter der Zündung. Beim Nichtnutzen des Generators soll er auf OFF bleiben damit die im Generator verbaute Lithium-Batterie nicht entladen geht. Der Generator kommt mit einer abgeklemmten Batterie, die bei der ersten Inbetriebnahme unter der linken Seitenabdeckung angeschlossen werden muss. Die Batterie wird vom internen Lademodul nachgeladen sobald der Generator läuft oder die 230V-Spannung an den MAINS INPUT kommt (unabhängig vom der Stellung des Drehschalters).
Der MAINS INPUT 230V Anschluss wird überwacht sobald man den Drehschalter auf RUN stellt und den ATS SWITCH auf ON schaltet. Soll die 230V-Spannung am MAINS INPUT ausfallen, startet der ATS-Kontroller den Generator und schaltet seine 230V-Ausgangssteckdosen auf das Inverter-Modul um.
Der KS 4000iE S ATS hat 2 x 230V-Steckdosen, die je nach Version des Generators unterschiedlich geschaltet sind.
Für einzelne Stromverbraucher oder für Hauseinspeisung
Die rechte 230V-Steckdose ist aktiv sowohl beim Betrieb vom MAINS INPUT als auch beim Betrieb vom Generator.
Die rechte 230V-Steckdose beim Betrieb vom MAINS INPUT das gleiche System (IT, TN, TT) wie MAINS INPUT. Der Generator muss beim TT- und TN-System mit einem Kupferkabel 6-10 mm² (je nach vor Ort geltenden Vorschriften) geerdet werden, indem man seine Erdungsschraube mit der gleichen Erdungsschiene verbindet, an der auch die MAINS 230V-Stromquelle geerdet ist.
Die linke Steckdose ist am Ausgang des Inverter-Moduls angeschlossen, damit sein Neutralleiter ausgeführt wird, und ist aktiv nur wenn der Generator läuft. So kann mit dem Generator bei Bedarf ein TN-System gebaut werden. Das Inverter-Modul hat einen eingebauten elektronischen Überlast- und Kurzschlussschutz und die linke 230V-Steckdose ist dadurch abgesichert.
Die nur beim Betrieb vom Generator aktive linke Steckdose ermöglicht den Einsatz in den Systemen, wo die 230V nicht immer, sondern nur beim Ausfall der Hauptstromversorgung benötigt werden. Der MAINS INPUT kann die Hauptstromversorgung überwachen.
Mit dieser Version wäre auch eine automatische Notstromversorgung eines Hauses, Büros etc. möglich.
Die Nennleistung des Generators beträgt 3,5 kW und kann auch über eine von den beiden 230V-Steckdosen abgenommen werden.
Wenn Sie wollen im automatischen Modus nur einzelne Stromverbraucher versorgen, die auch im IT-System ohne den geerdeten Neutralleiter betrieben werden dürfen, empfehlen wir die Version 1 des Generators KS 4000iE S ATS zu verwenden
Haftungsausschluss:
Diese Anleitung kann nur als eine Empfehlung wahrgenommen werden, ist anschaulich und muss bei der Installation an die genaue Umstände und Bedingungen vor Ort angepasst werden. Die Installation selber soll von einem zugelassenen Elektriker und unter Beachtung von allen vor Ort geltenden Normen und Vorschriften ausgeführt werden. Wir übernehmen keine Verantwortung für die falschen Installationen und deren Folgen.




REINE SINUSWELLE

Eingebautes Inverter-Modul mit Mikroprozessorsteuerung kontrolliert die Funktionen des Generators und erzeugt eine stabile 230V 50Hz Sinusspannung, die auch für empfindliche Stromverbraucher passt.





ROBUSTER MOTOR

Der zuverlässige K&S Firmenmotor zeichnet sich durch eine erhöhte Verschleißfestigkeit, einen dauerhaften und stabilen Betrieb sowie erfüllt alle europäischen Qualitätsstandards, einschließlich der neuesten EURO V Abgasnorm.





ECO-MODUS

Der ECO-Modus senkt den Kraftstoffverbrauch bei geringer Last durch niedrige Drehzahlen um bis zu 50%.





ATS-EINHEIT

Der Generator ist mit einer internen ATS-Einheit ausgestattet. Die ATS-Einheit überwacht die Spannung der Hauptstromquelle, startet den Generator bei einem Stromausfall und schaltet die zu versorgende Last auf den Generator um. Die ATS schaltet beim Wiederkehren der Hauptstromversorgung auf diese zurück und stoppt den Generator.

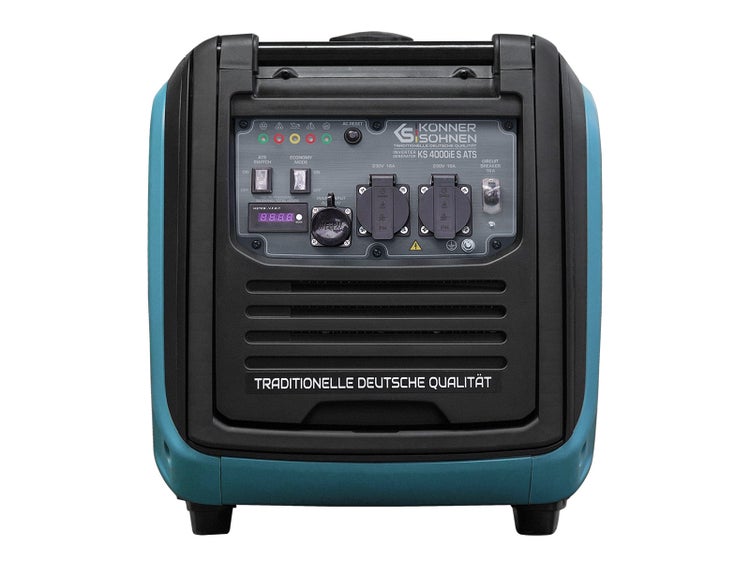

ERGONOMISCHES BEDIENFELD

Das ergonomische Bedienfeld ist mit einer LED-Anzeige, einem ECO-Modus-Schalter, einer RESET-Taste zum Zurücksetzen des im Inverter-Modul ausgelösten elektronischen Überlastschutzes und Wiederherstellung der Stromversorgung ausgestattet. Mikroprozessorsteuerung kontrolliert die wichtigsten Parameter. Der Ölmangelschutz stoppt den Generator bei zu wenig Motoröl.





REDUZIERTER GERÄUSCHPEGEL

Das Schalldämmgehäuse sorgt für einen Schallpegel (66 dB Lpa 7 m), einfach zu bedienen und bequem zu transportieren. Es ist mit einem Transportsatz für die einfache Bewegung ausgestattet.





ALTERNATOR MIT 100% KUPFERWICKLUNG

Die hochwertige bürstenlose Lichtmaschine mit Permanentmagneten und 100% Kupferwicklungen kann hohe Belastungen standhalten und damit einen dauerhaften und zuverlässigen Betrieb des Generators gewährleisten.





TRANSPORTSATZ

Inverter-Generatoren Könner & Söhnen sind mit einem Transportsatz für bequeme Handhabung augestattet. Zwei Räder und ein Griff erleichtern das Transportieren bei mobilen Anwendungen des Generators.
