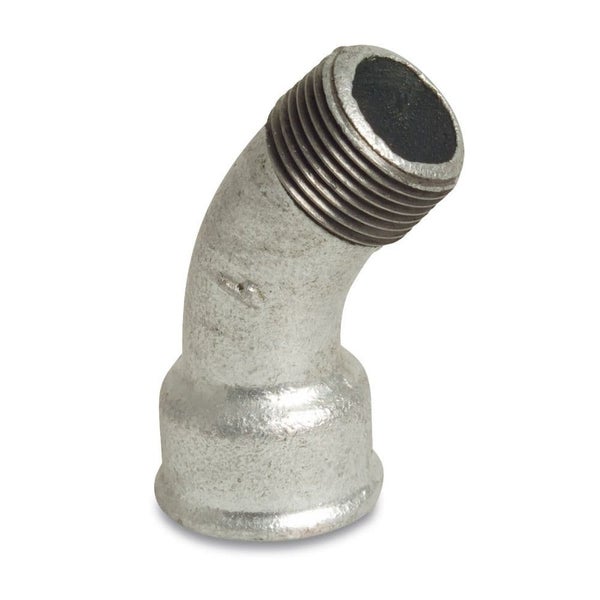

Gewindefitting Temperguss Reduziermuffe, Bend 45° IT x AG, Size 1 1/2

Gewindefittings Temperguss verzinkt DVGW-Zulassung
  Bei Tempergussfittings handelt es sich um Rohrverbindungsteile, die allgemein der Fortleitung von Flüssigkeiten sowie Gasen dienen. Die Einsatzgebiete sind äußerst vielfältig: von der Sanitär- und Heizungs- und Gasinstallation über Kälte- und Klimaanlagen, Sprinkler- und Gaslöschanlagen, Industrie-Anlagenbau, Maschinenbau, Tankstellenbau, Papier- und Druckmaschinenbau bis zum Nutzfahrzeugbau.
  Die Gewindeverbindungen sind nicht selbstdichtend. Zur Abdichtung sollte z. B. Teflonband oder Hanf verwendet werden.
  Technische Daten:
  Zulassung: DVGW
Norm: DIN EN 10242 / UBA METALLE
Oberflächenbehandlung: Verzinkt
Werkstoff: Gusseisen
Zugfestigkeit: < 350 N/mm²
Temperatur / maximal zulässiger Betriebsdruck: -20°C bis 120°C bei 25 bar (bis 300°C bis 20 bar)
  IG = Innengewinde
AG= Außengewinde
= Zoll
1 IG x 2AG = 1 Zoll Innengewinde x 2 Zoll Außengewinde
  Gewindetyp:
  Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.   Whitworth-Rohrgewinde für Gewinderohre und Fittings Gewinde
in Zoll Außengewinde
in mm Innengewinde / Kerndurchmesser
in mm Gänge
je Inch Steigung
in mm Gewindelänge
(je Gewinde)
in mm 1/4 13,157 11,445 19 1,337 12 3/8 16,662 14,95 19 1,337 12 1/2 20,955 18,631 14 1,814 14 3/4 26,441 24,117 14 1,814 16 1 33,249 30,291 11 2,309 18 1 1/4 41,91 38,952 11 2,309 20 1 1/2 47,803 44,845 11 2,309 22 2 59,614 56,656 11 2,309 24
