Grillwagen selber bauen

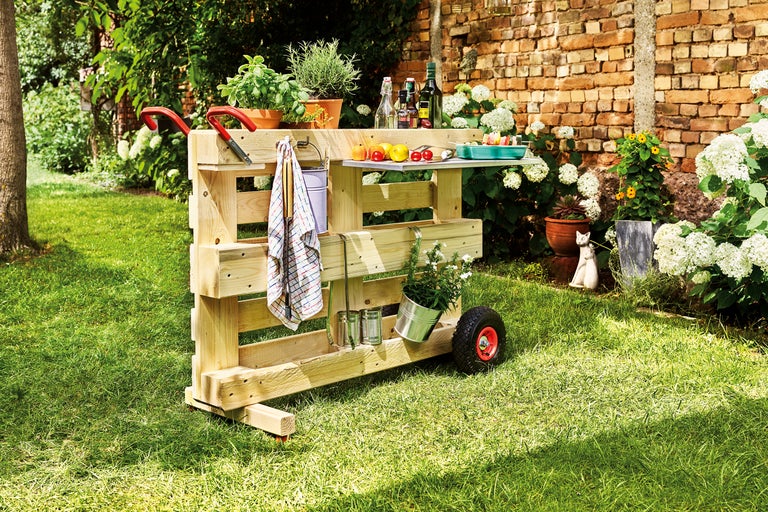

grillwagen jamie keyvisual

Der erfahrene Grillsaison-Eröffner von BUILDIFY: Grillwagen Jamie. Damit hast Du alles zur Hand, was Du zum Grillen brauchst. Du rollst Dein gesamtes Handwerkszeug einfach an die richtige Stelle, und dann kannst Du ordentlich was weggrillen.

Lesezeit 1 min.
Herausforderung
Zeitaufwand 0,5 Tage
Macher 1

Das brauchst Du dafür

Die komplette Anleitung für den Grillwagen Jamie von BUILDIFY findest Du hier.

Vorbereitung

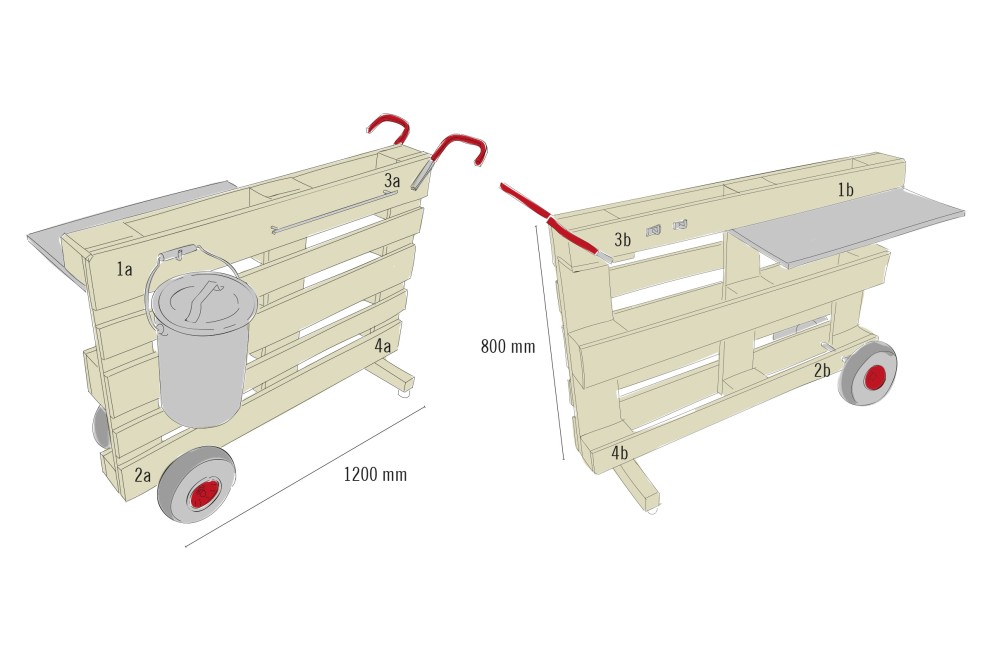

grillwagen jamie gesamtskizze

Aluminium Rundrohr zuschneiden

Bevor Du mit dem Bau beginnst solltest Du das Aluminiumrohr wie folgt zuscheiden:

2x70 mm

Holzzuschnitt

Auch das Balkonbrett solltest Du vor dem Babeginn in die folgenden Längen sägen:

1 Stück à 170 mm
1 Stück à 385 mm
1 Stück à 680 mm

Holzschutz

Speziell für Holz im Außenbereich empfehlen wir einen einmaligenVorstrich mit Holzgrundierung außen als perfekte Vorbereitung für schützende und schöne Anstriche.

Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit Hybrid Holzlasur farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.

Farbliche Gestaltung

Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.

Arbeitsschritte

Palette Bohren

01

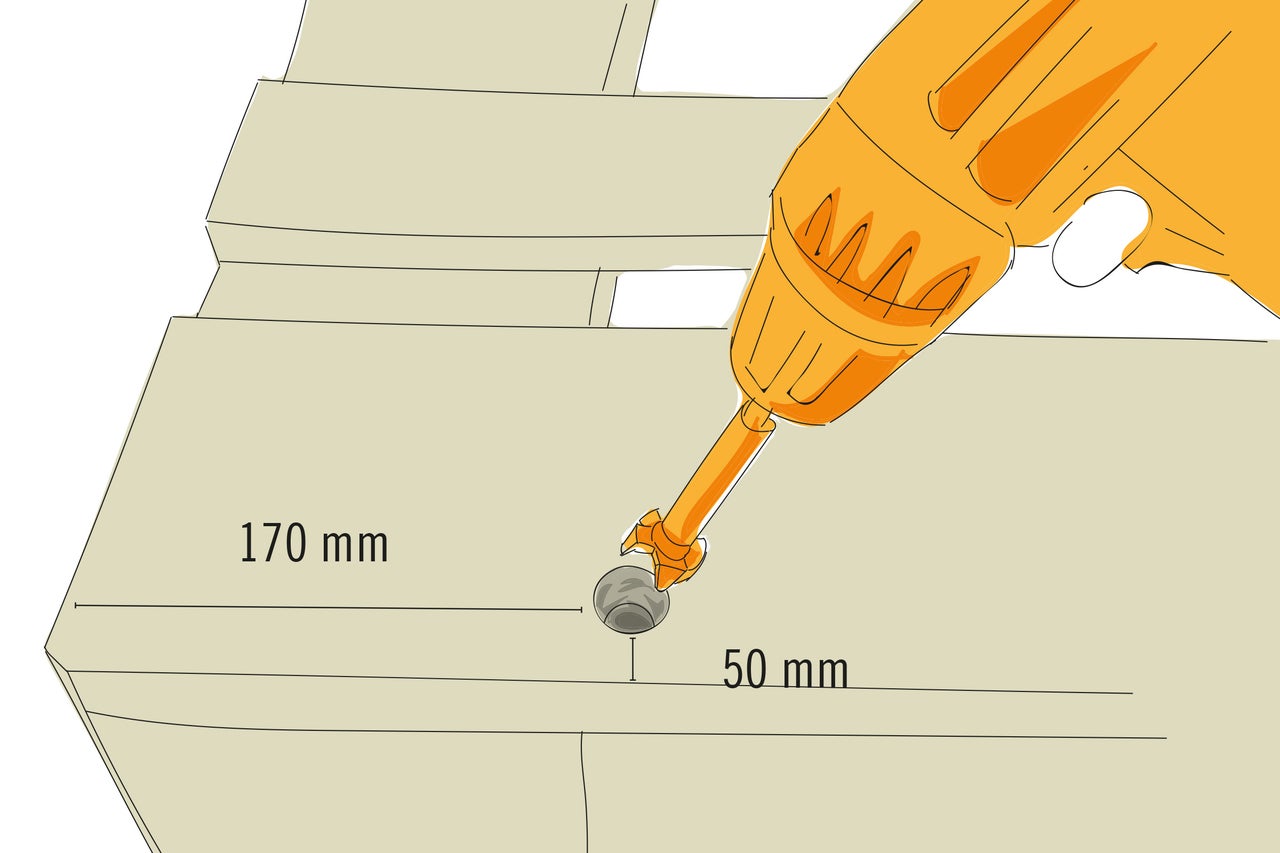

Auf der Vorderseite der Palette (bei 2a) mit dem „Forstnerbohrer“ ein Loch bohren. Achte darauf, dass das Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist. Danach auf der...

grillwagen jamie as 01
grillwagen jamie as 01

Palette Bohren

02

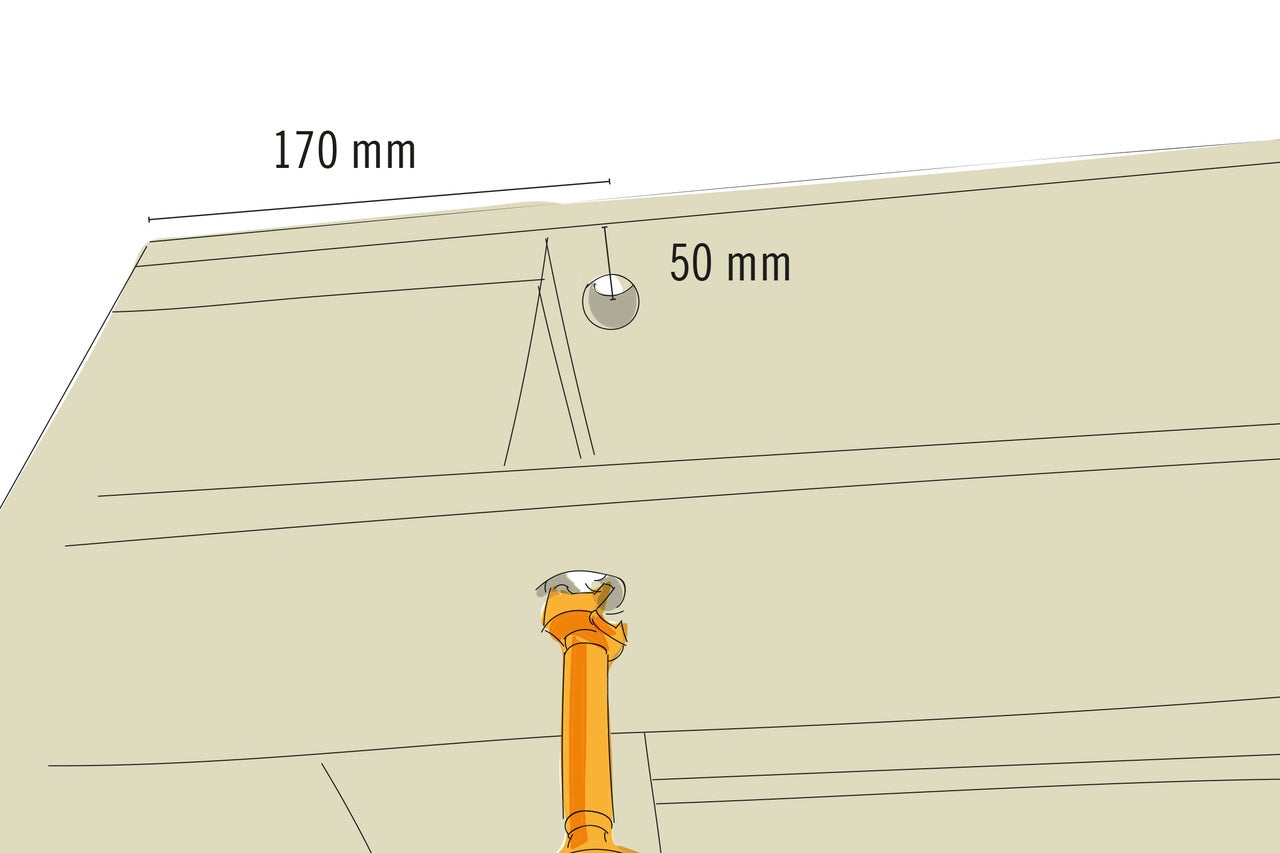

... Rückseite der Palette (bei 2b) mit dem „Forstnerbohrer“ ein weiteres Loch bohren. Achte darauf, dass auch dieses Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist.

grillwagen jamie as 02
grillwagen jamie as 02

Achs und Lufträder platzieren und verschrauben

03

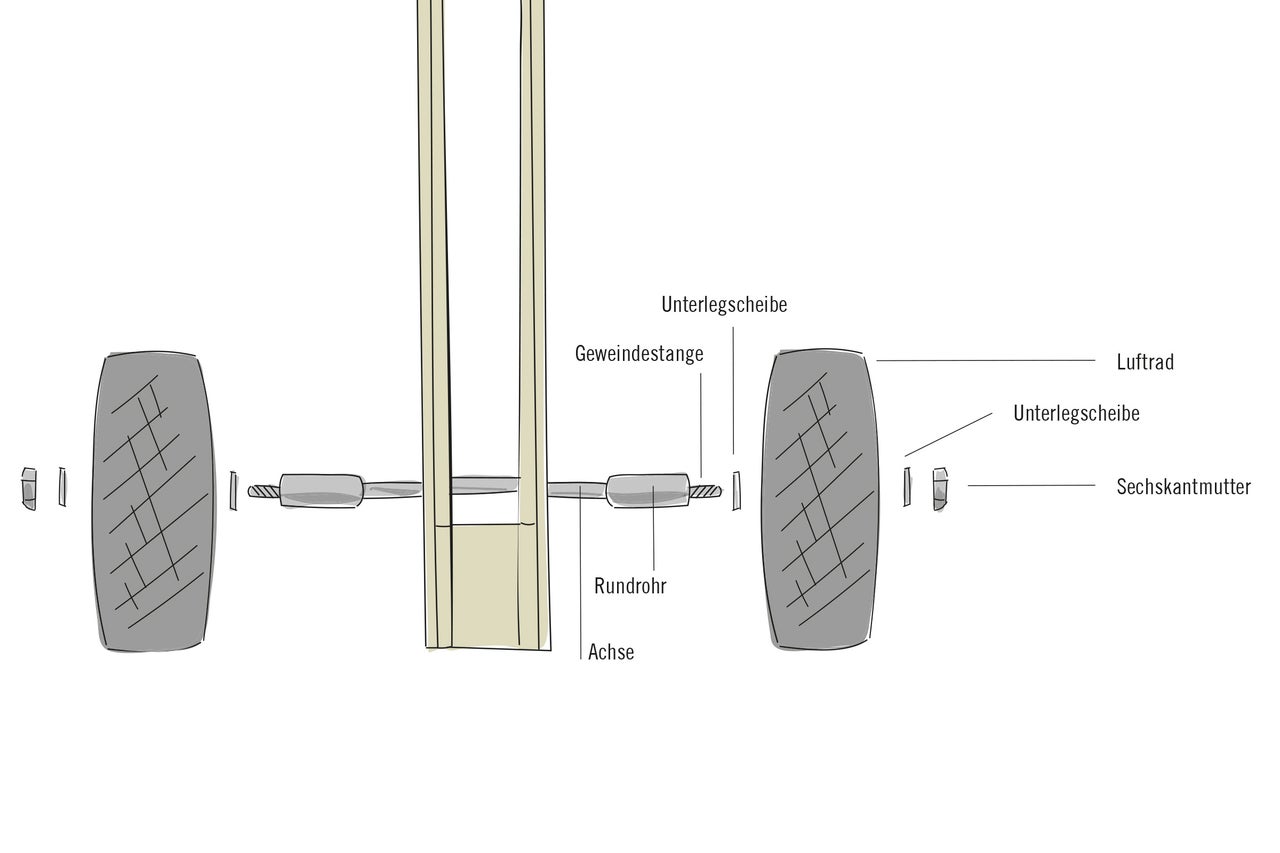

Die Achse (20x500 mm) mit der Metallsäge auf 400 mm kürzen und durch die gebohrten Löcher führen. Danach aus dem Rundrohr (1000 mm) mit der Metallsäge zwei 70 mm lange Rohre zuschneiden und sie auf beiden Palettenseiten auf die Achse stecken. Die Gewindestange (1000 mm) mit der Metallsäge auf 435 mm kürzen und durch die Achse führen.

Anschließend eine Unterlegscheibe M16 auf jeder Seite auf die Achse stecken. Dann die Lufträder so weit auf die Achse stecken, dass sie bündig mit dem Rundrohr abschließen. Danach wieder eine Unterlegscheibe M16 auf jeder Seite der Achse aufstecken und mit je einer Mutter M16 (Schlüsselweite 24 mm) festschrauben.

grillwagen jamie as 03
grillwagen jamie as 03

Kantholz kürzen und Türstopper fixieren

04

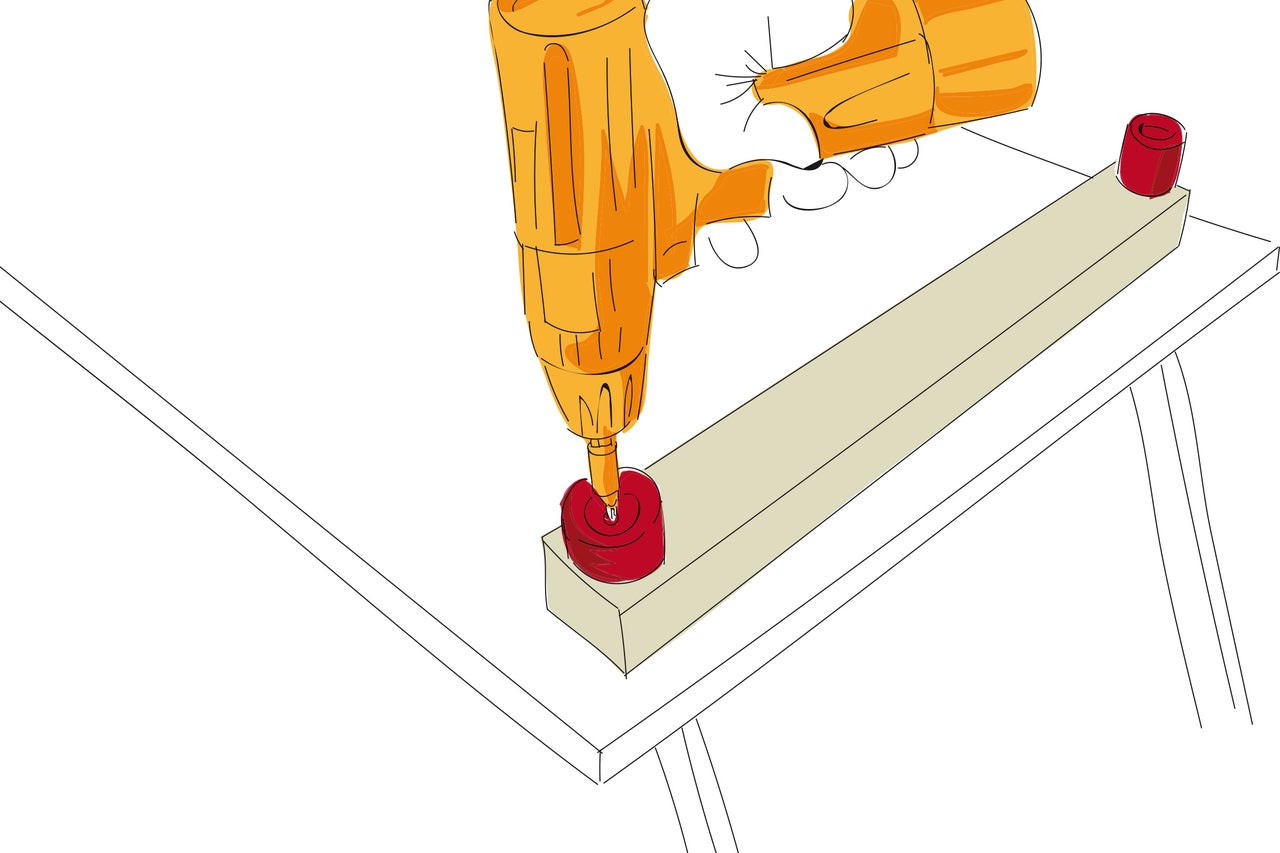

Das Kantholz (54x54x2500 mm) mit der Holzsäge auf 450 mm kürzen. An beiden Enden des Kantholzes die Türstopper bündig zum Rand ausrichten. Danach die Türstopper mit je einer Schraube (5,0x50 mm) festschrauben.

grillwagen jamie as 04
grillwagen jamie as 04

Kantholz vorbohren und fixieren

05

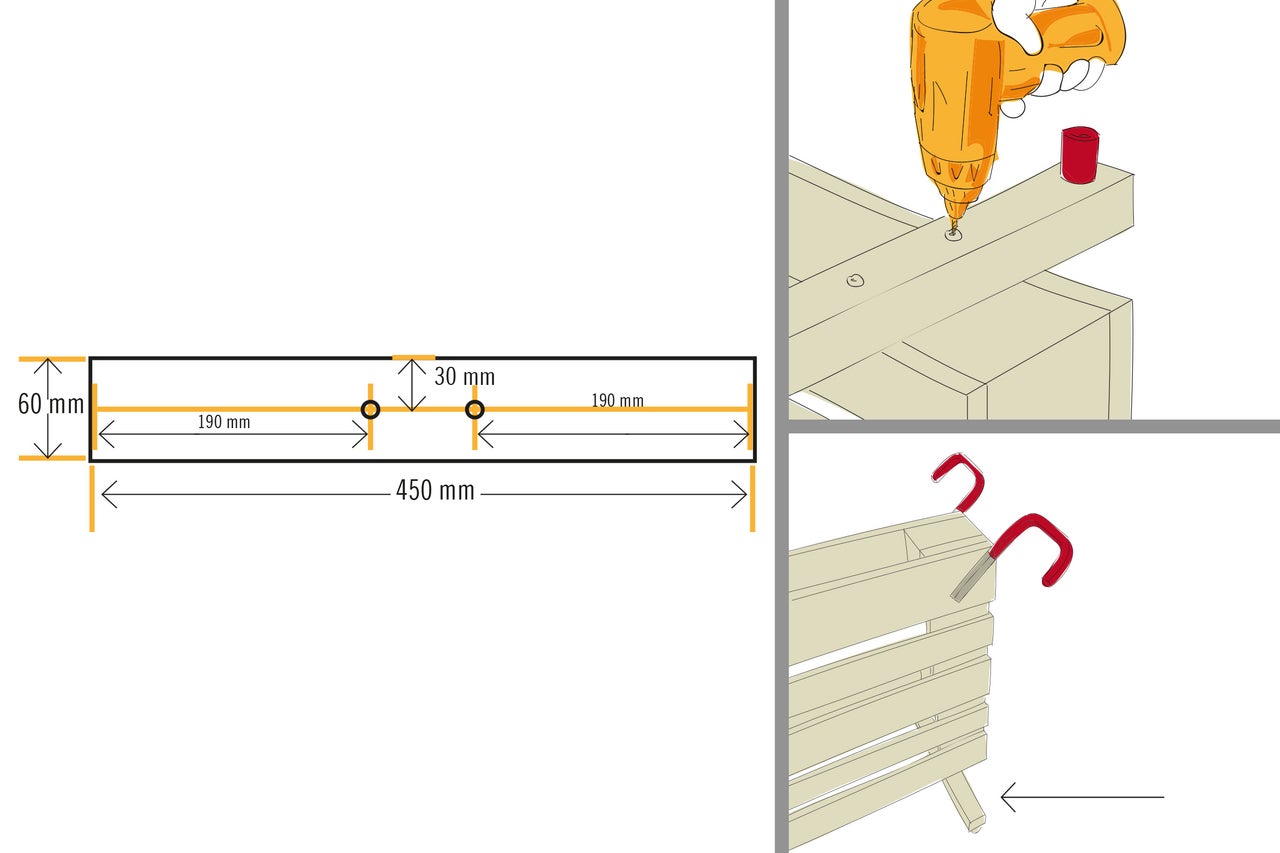

Das Kantholz entsprechend der Skizze 5 mit dem „Vorbohrer mit Senker“ vorbohren. Fixiere es anschließend mit zwei Schrauben (5,0x80 mm) mittig und im rechten Winkel auf dem Klotz gegenüber den Rädern auf der langen Seite der Palette (bei 4a und 4b).

grillwagen jamie as 05
grillwagen jamie as 05

Tipp

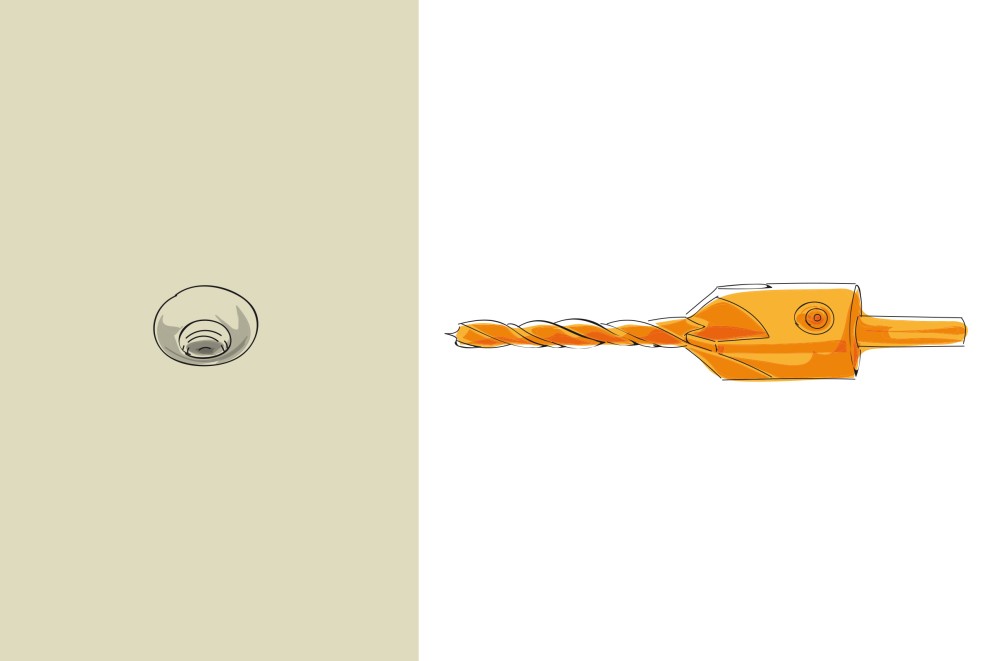

Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Dieser sorgt für konische Bohrlöcher, in denen die Schraubenköpfe später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz!

grillwagen jamie tipp bohren

Haken fixieren

06

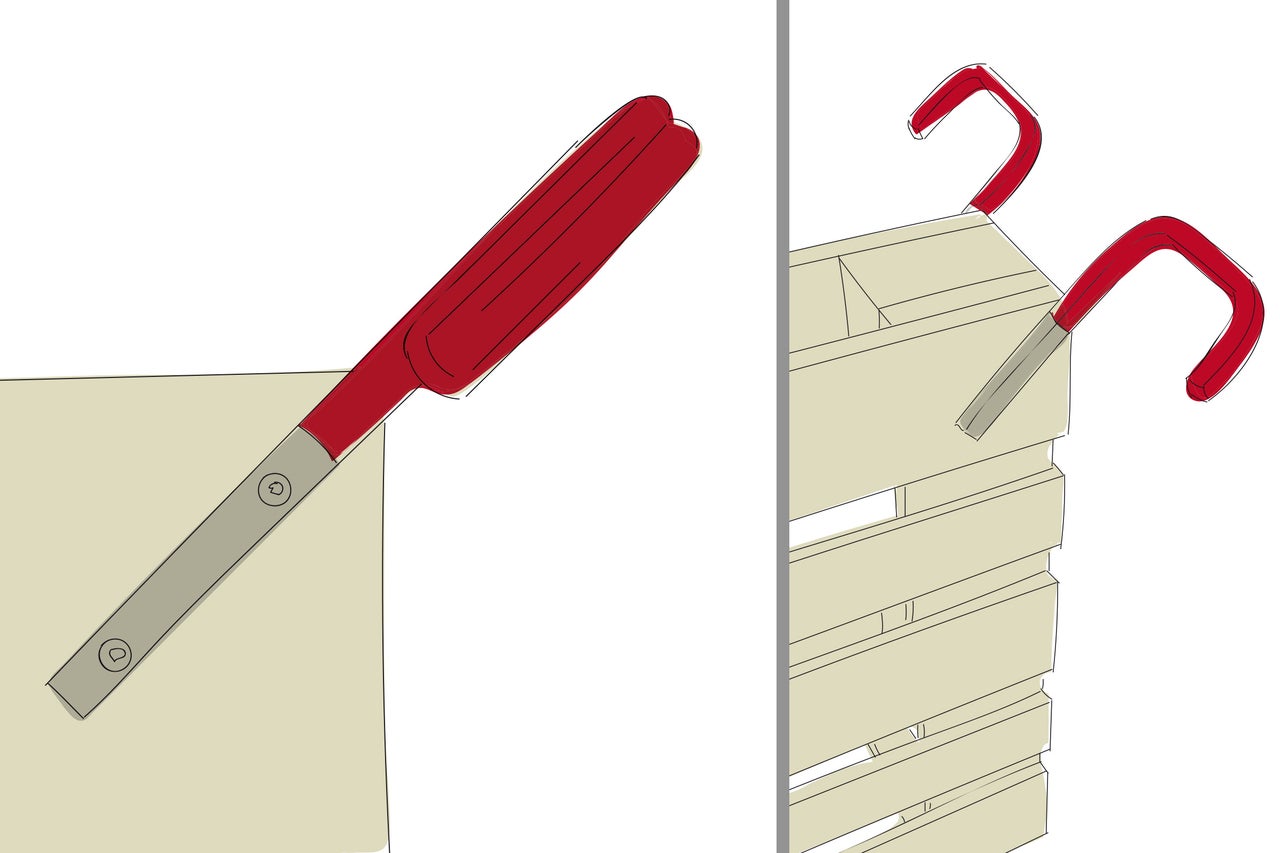

Die beiden Wandhaken mit jeweils zwei Schrauben (5,0x50 mm) diagonal zu den Rädern auf den oberen langen Leisten der Palette (bei 3a und 3b) fixieren, sodass die Haken über die Ecke der Palette ragen.

grillwagen jamie as 06
grillwagen jamie as 06

Zuschnitt Brett

07

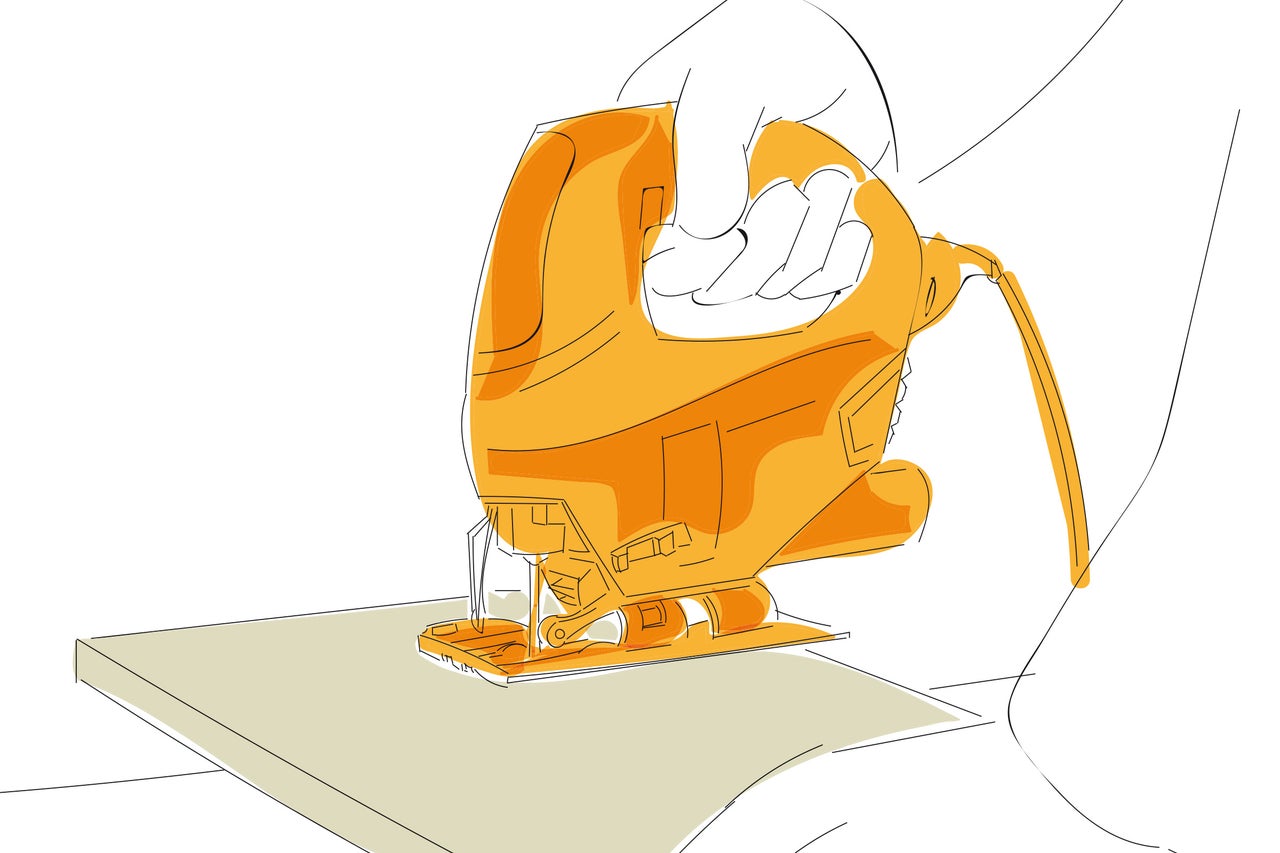

Die Balkonbretter (18x89x980 mm) mit der Stichsäge auf 1x170 mm, 1x385 mm und 1x680 mm zuschneiden.

grillwagen jamie as 07
grillwagen jamie as 07

Holz schleifen

08

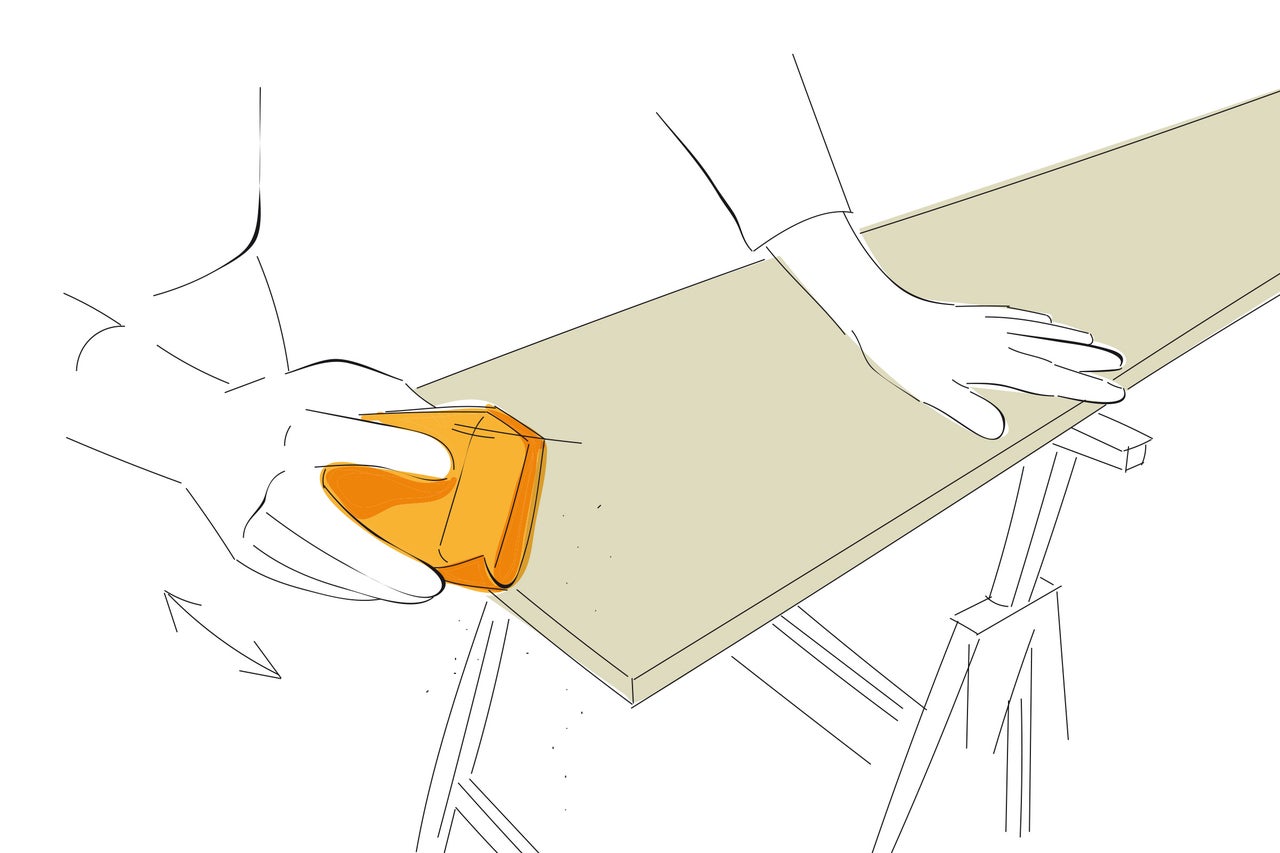

Schleifpapier um einen Handschleifklotz wickeln und Ecken, Kanten sowie Oberflächen schleifen, bis alle rauen Stellen glatt sind.

grillwagen jamie as 08
grillwagen jamie as 08

Brett vorbohren

09

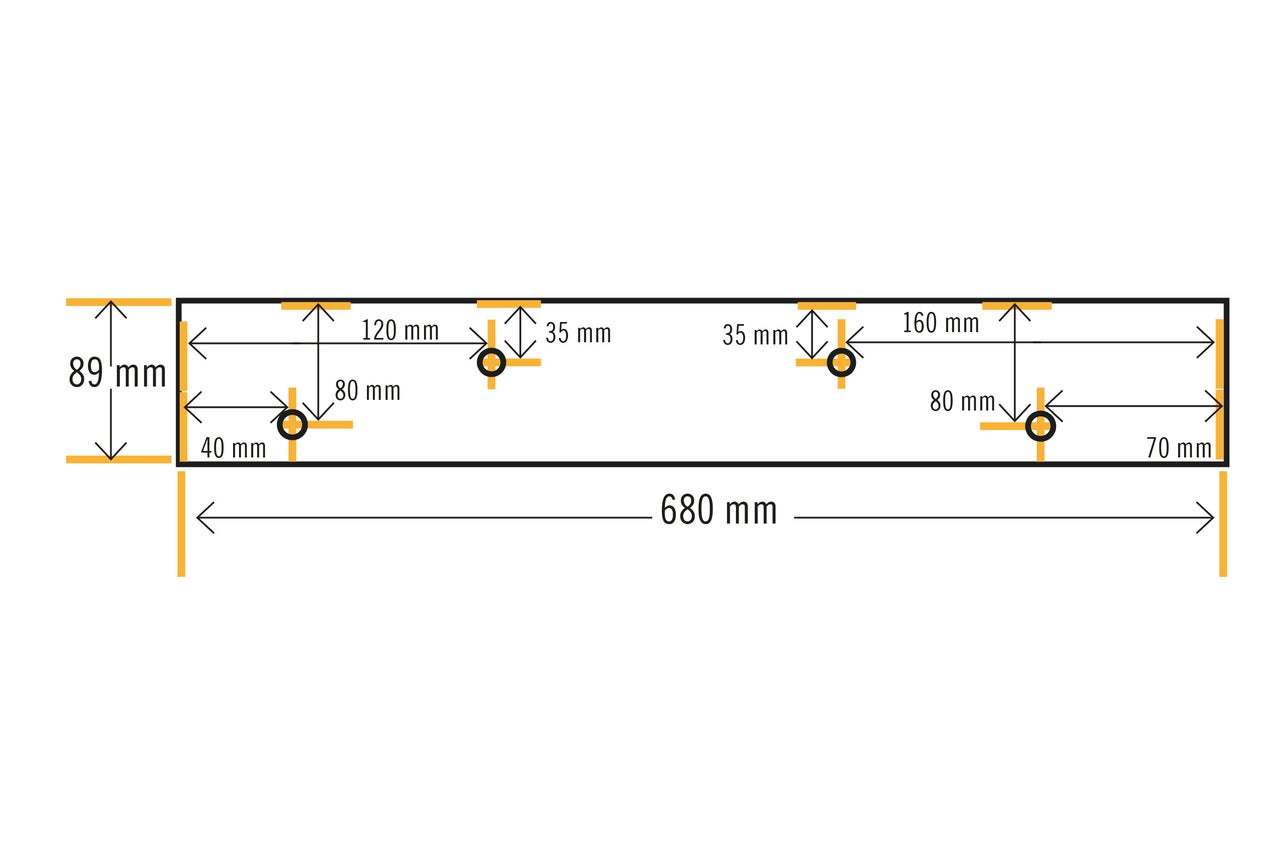

Auf dem langen Brett (680 mm) entsprechend der Bohrskizze vier Bohrlöcher anzeichnen und mit dem „Vorbohrer mit Senker“ vorbohren. Das Brett in den Fachboden (Ablagetisch) bündig zu der langen Seite einlegen und ...

grillwagen jamie as 09
grillwagen jamie as 09

Fachboden vorbohren und fixieren

10

... den Fachboden auf den Innenseiten der Klötze (bei 1b) bündig zu der kurzen Palettenseite ausrichten, mit dem „Vorbohrer mit Senker“ vorbohren (durch die Bohrlöcher des Brettes) und mit vier Schrauben (5,0x50 mm) auf den Unterseiten der Klötze verschrauben.

grillwagen jamie as 10
grillwagen jamie as 10

Brett fixieren

11

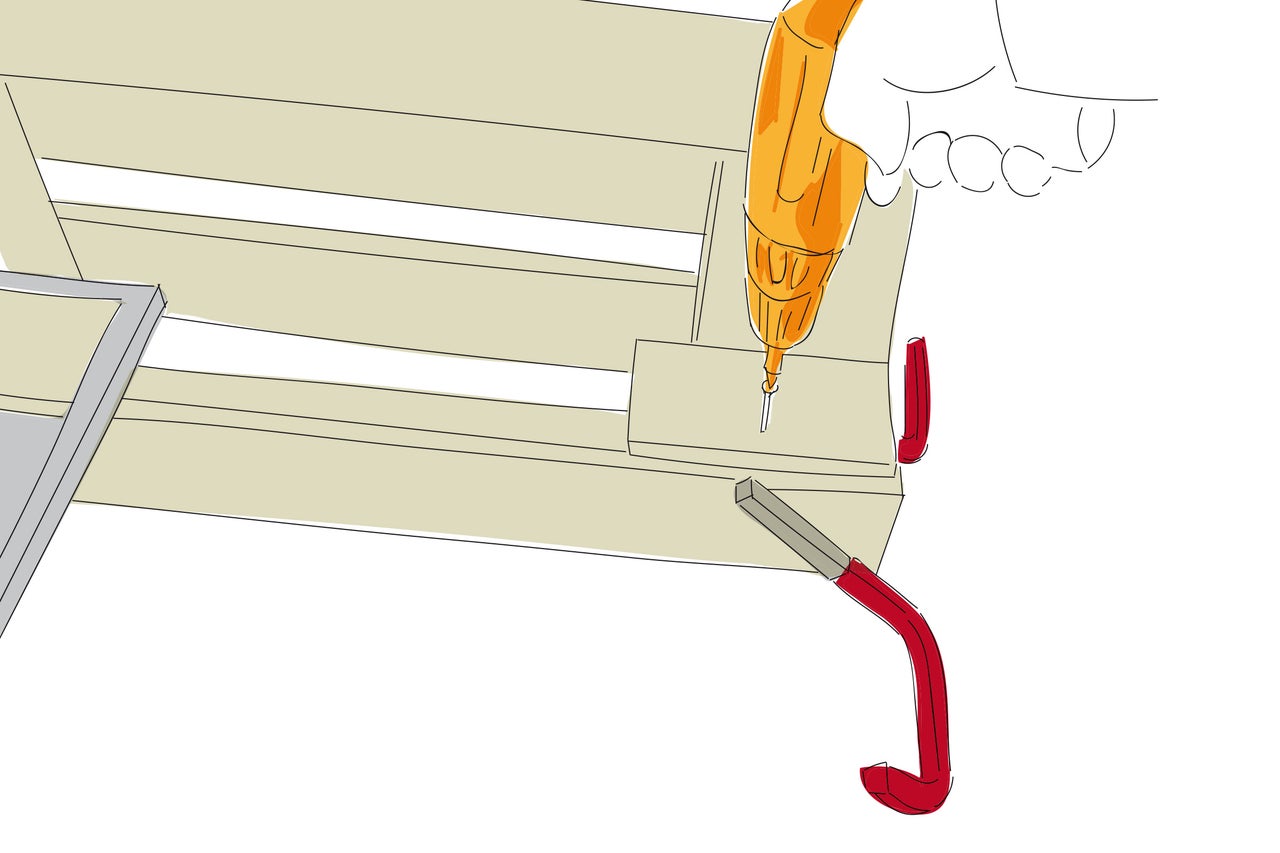

Das kurze Brett (170 mm) bündig auf dem Klotz (bei 3b) und zum Palettenende ausrichten und mit einer Schraube (5,0x50 mm) auf dem Klotz fixieren. Das Brett dient zur Ablage des verbleibenden Brettes (385 mm). Siehe Bild 11.

grillwagen jamie as 11
grillwagen jamie as 11

Brett einlegen

12

Das verbleibende Brett (385 mm) oben in die Palette (bei 3a und 3b) einlegen. Es liegt dann auf dem zuvor fixierten Brett (170 mm) und dem Fachboden.

grillwagen jamie as 12
grillwagen jamie as 12

Haken fixieren

13

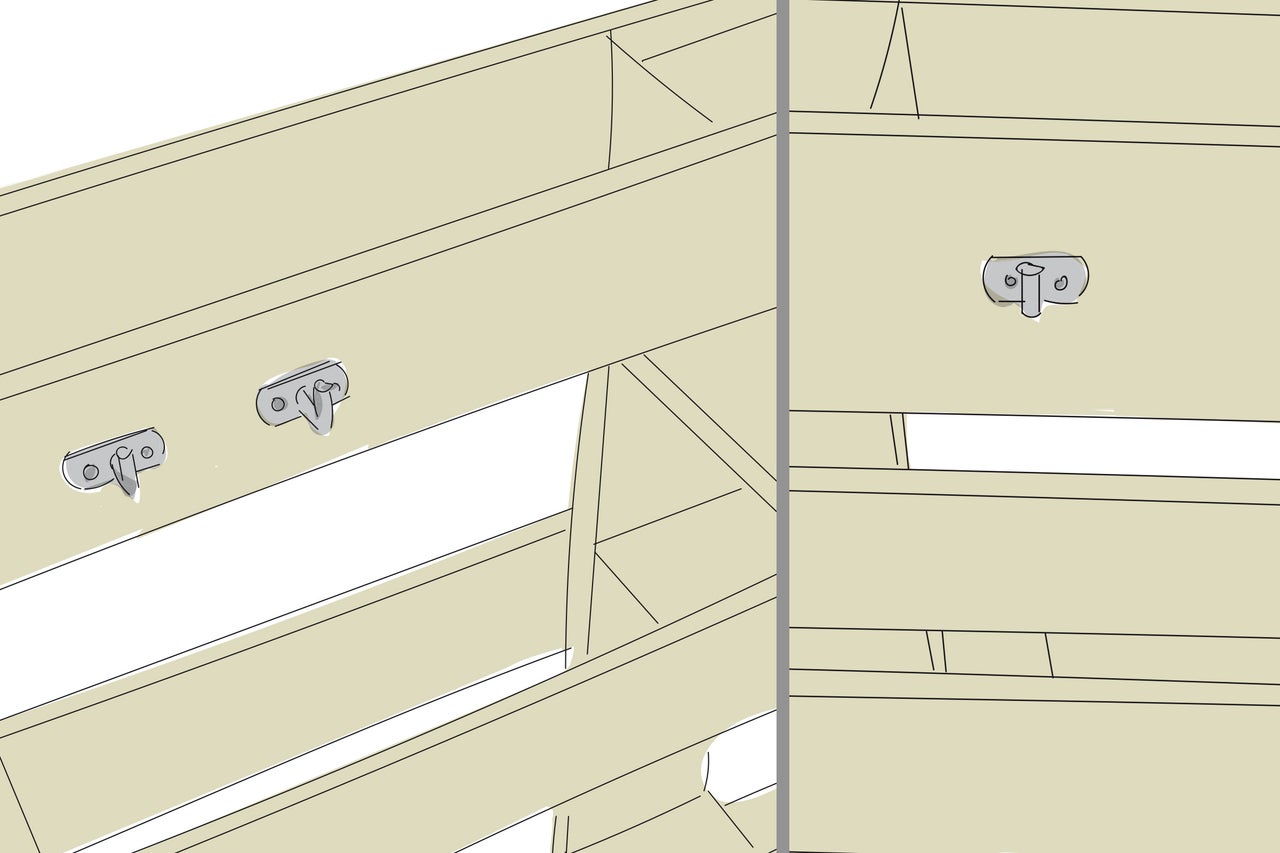

Drei Garderobenhaken nach Belieben mit den beigefügten Schrauben fixieren, z. B. zwei Stück bei 3b für Grillbesteck und einen bei 1a für den Ascheeimer.

grillwagen jamie as 13
grillwagen jamie as 13

Stange fixieren

14

Die Palette mit dem „Vorbohrer mit Senker“ vorbohren. Anschließend den Stangengriff nach Belieben (z.B. bei 3a) mit den beigefügten Schrauben und dem Steckschlüssel fixieren. Und jetzt ran an den Grill.

grillwagen jamie as 14
grillwagen jamie as 14

Sicherheitshinweise

  • Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbeson- dere Kindern das Risiko bewusst machen.
  • Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
  • Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z.B. Spreißeln) vorzubeugen.
