Garagentor einbauen

Garagentor einbauen

Das Garagentor gehört zu den wichtigsten Bestandteilen einer Garage. Wir erklären Dir hier, wie Du Dein Garagentor einbauen kannst. Im ersten Teil gibt‘s alle Infos zum Schwingtor-Einbau, im zweiten zeigen wir Dir, wie Du ein Sektionaltor einbauen solltest. Ran ans Tor!

Garagentor einbauen: Das brauchst Du

Material

Unterschied Sektionaltor und Schwingtor

Wenn Du ein Garagentor einbauen möchtest, hast Du die Wahl zwischen einem Sektionaltor und einem Schwingtor. Beide Torarten bestehen auf einem feststehenden Rahmen, auch Zarge genannt. Beim Schwingtor kommt ein einflügeliges Torblatt dazu. Dieses besteht in der Regel aus verzinktem Stahlblech und hat eine paneelartige Optik. Beim Öffnen des Tores schwingt die Unterkante nach vorne. Die Toroberkante bewegt sich nur in einer Ebene.

Wenn Du ein Sektionaltor einbauen möchtest, solltest Du folgendes beachten. Beim Sektionaltor kommt zur Zarge noch ein Torblatt aus rechteckigen Einzelelementen hinzu, auch Sektionen genannt. Diese sind über einen Gelenkmechanismus miteinander verbunden. Beim Öffnen bewegen sich die einzelnen Elemente nach oben. Das Sektionaltor hat gegenüber dem Schwingtor daher einige Vorteile, es benötigt z. B. weniger Platz und kann mit einer Wärmedämmung ausgestattet werden.

Schwingtor einbauen

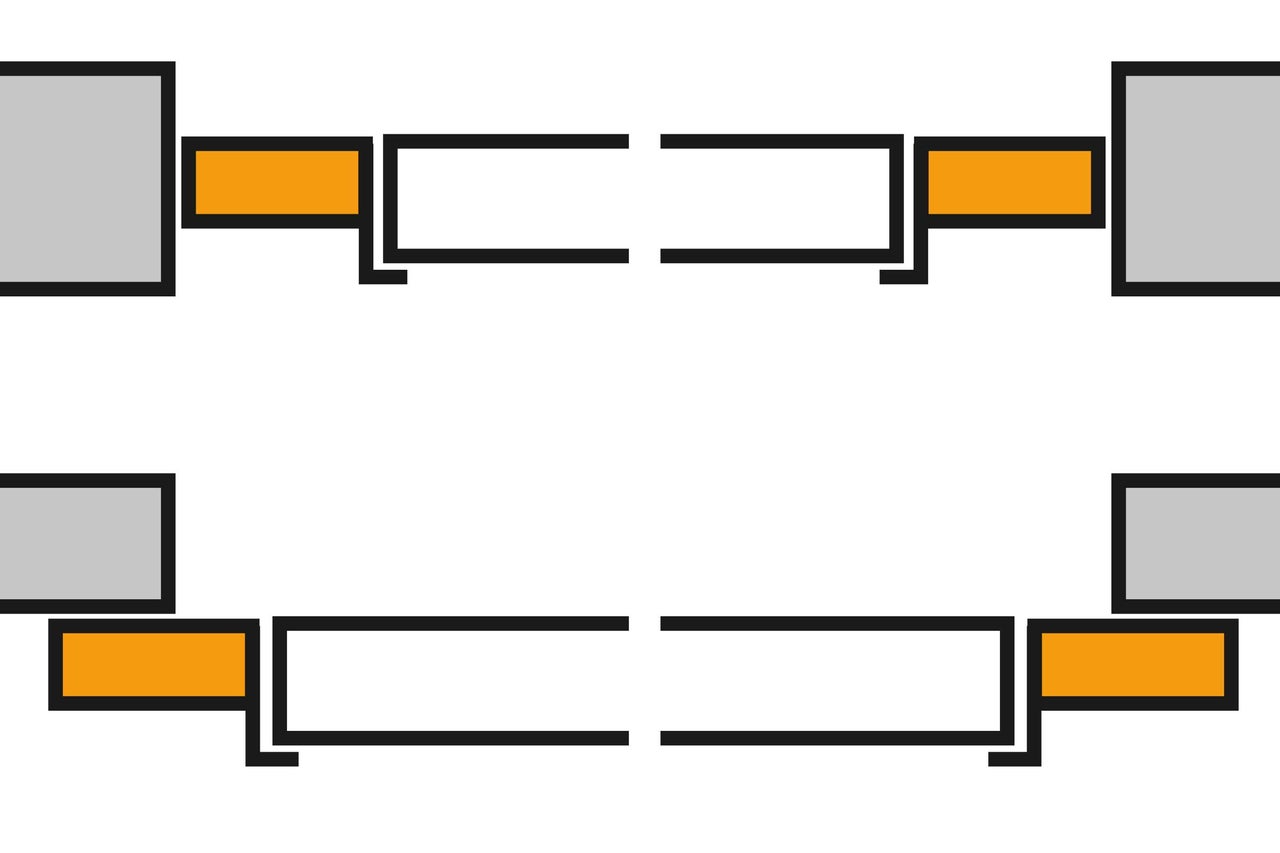

Öffnungsgriff montieren

01

Das Schwingtor kann sowohl in als auch hinter der Toröffnung eingebaut werden. Montiere zuerst den Öffnungsgriff und entferne dann die Transportsicherungen nach Montageanleitung.

 garagentor einbauen anleitung as 01

Torrahmen positionieren

02

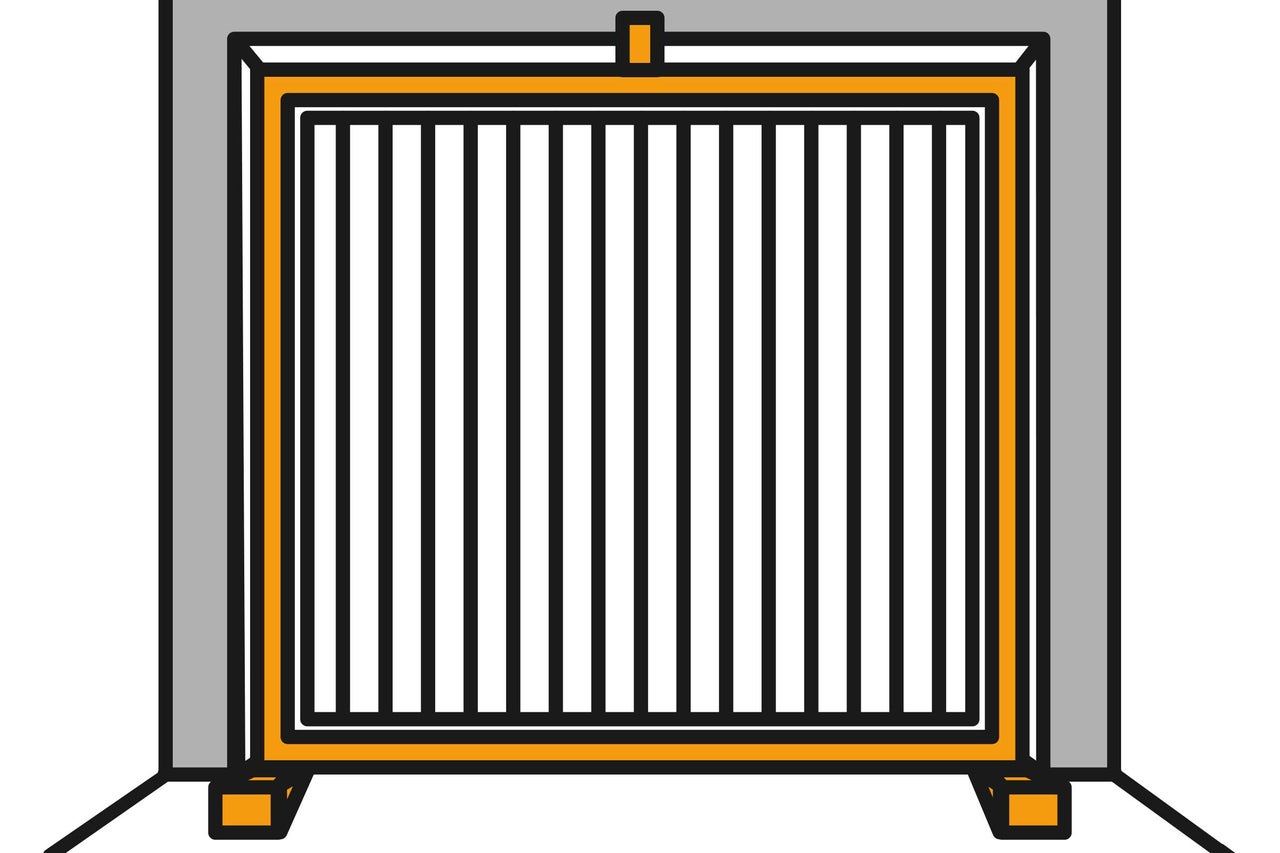

Tor in der Öffnung: Stell den Torrahmen in die Toröffnung und sichere ihn mit Holzkeilen. Tor hinter der Öffnung: Stell den Torrahmen hinter die Toröffnung und stütze das Tor mit einem Balken oder einer Dachlatte ab.

 garagentor einbauen anleitung as 02

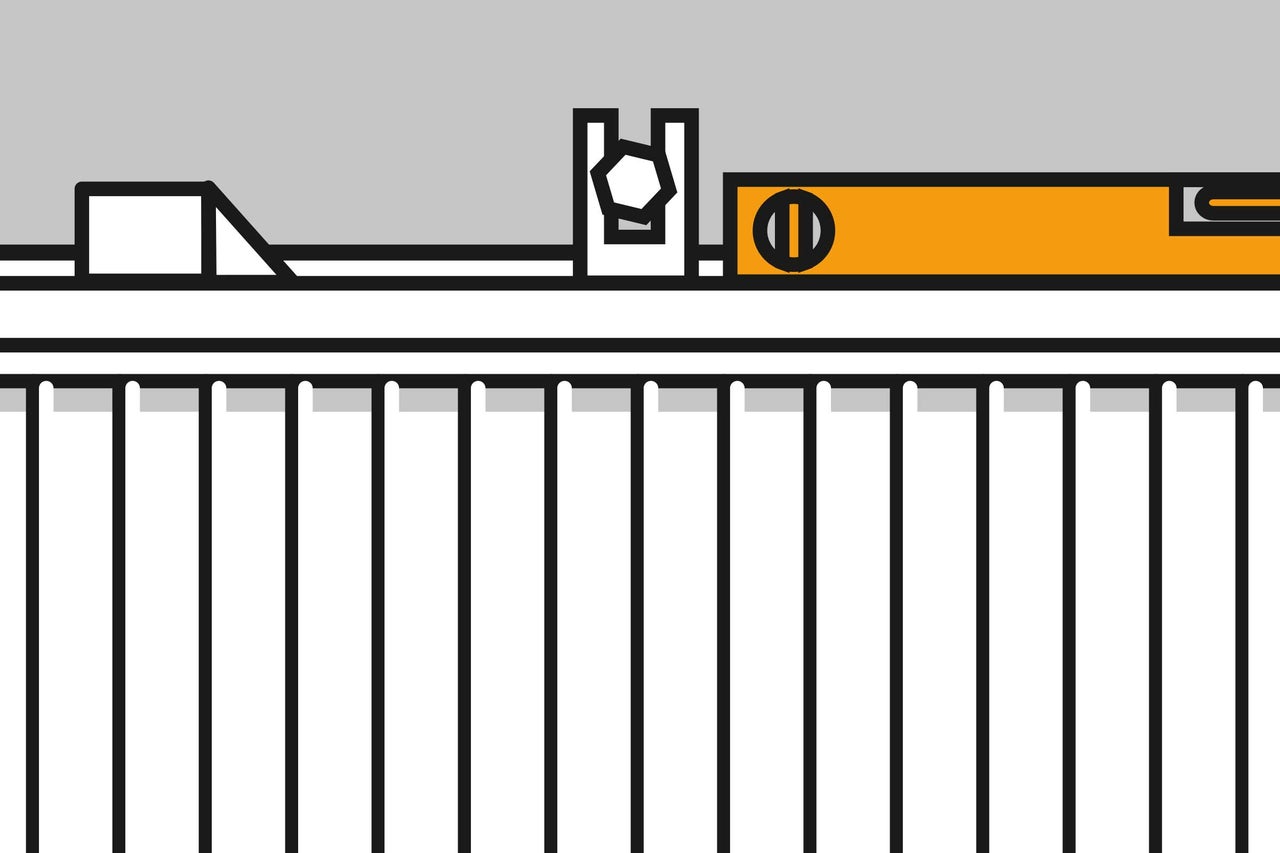

Schwingtor ausrichten

03

Richte das Tor nun mit der Wasserwaage aus und fixiere es provisorisch mit einem Anker. Wichtig: Tore ohne Füllung müssen gegen Aufspringen gesichert werden.

 garagentor einbauen anleitung as 03

Laufschienen einrichten

04

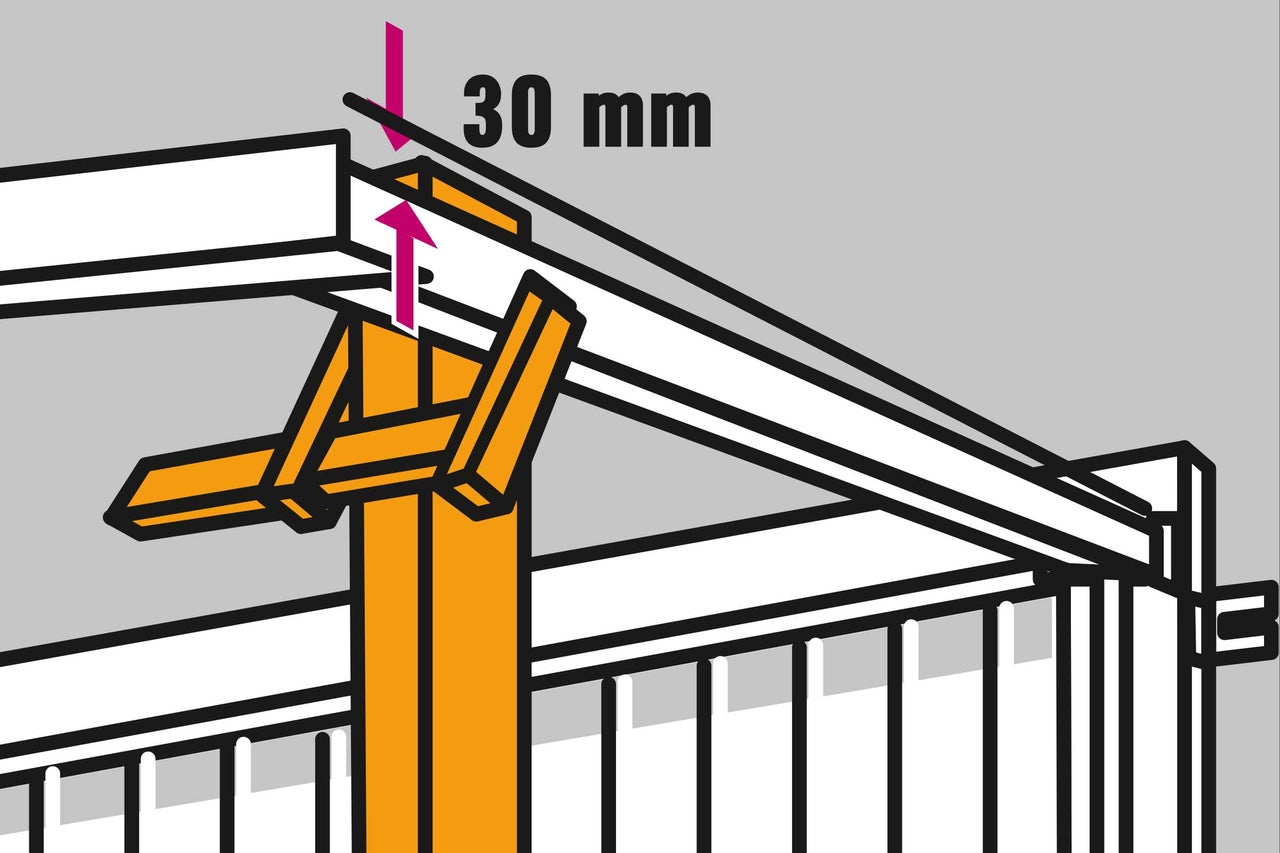

Klappe die Laufschienen hoch und berücksichtige dabei ein Gefälle von 30 mm. Die Laufschienen durch Abstützen sichern! Achte dabei auf gleichmäßige Abstände zwischen Torrahmen und Torblatt; das kannst Du von außen kontrollieren.

 garagentor einbauen anleitung as 04

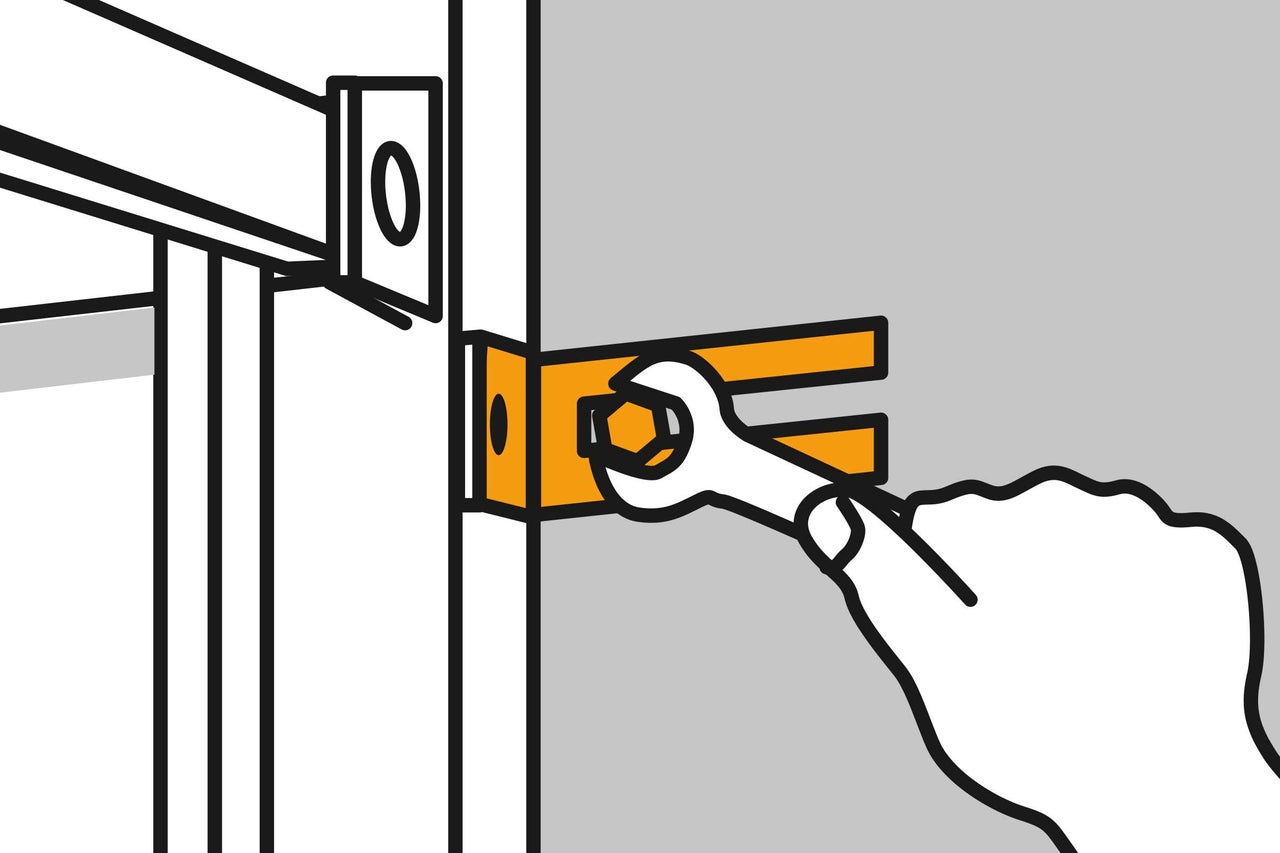

Schwingtor befestigen

05

Das Tor wird nun mit Ankern befestigt. Tor hinter der Öffnung: Die Ankerschrauben sind bereits für den Einbau hinter der Öffnung angebracht. Tor in der Öffnung: Für die Montage in der Öffnung müssen die Schrauben an die Rahmen-Stirnseite umgesetzt werden.

 garagentor einbauen anleitung as 05

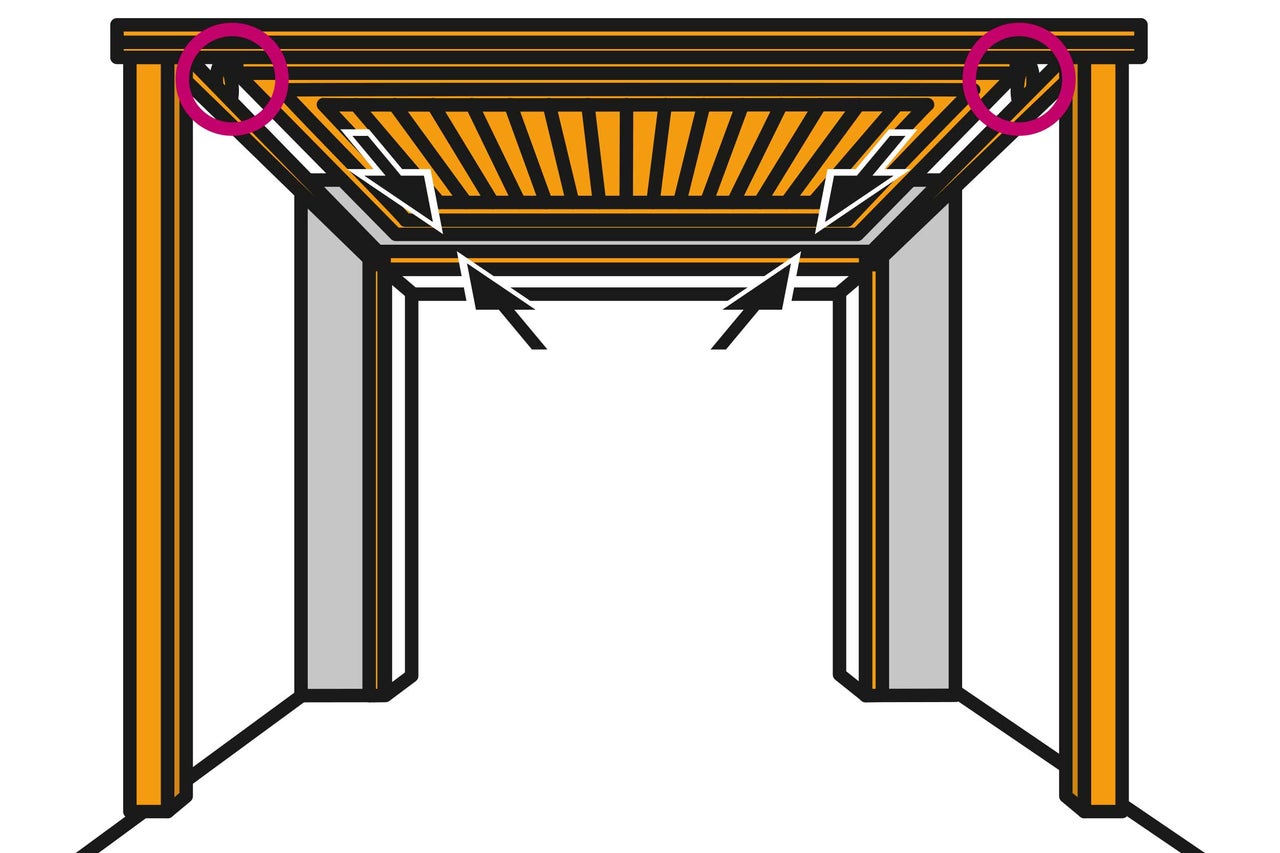

Laufschienen ausrichten

06

Öffne das Tor und richte die Laufschiene so aus, dass das Torblatt mit den Gummipuffern gleichmäßig an der Querstrebe anliegt und vorne einen gleichmäßigen Abstand zum Rahmen hat.

 garagentor einbauen anleitung as 06

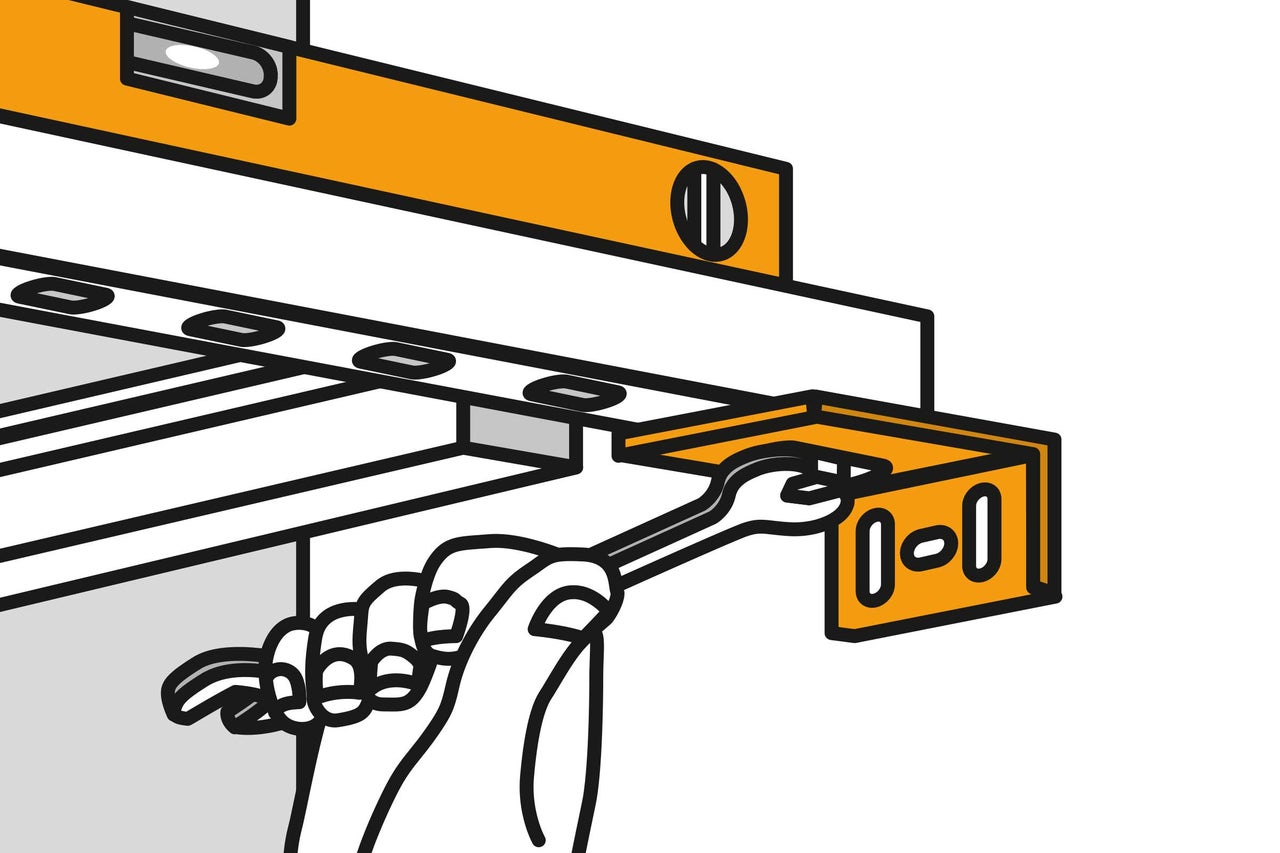

Laufschienen befestigen

07

Die Laufschienen können nun seitlich an den Garagenwänden oder oben an der Garagendecke befestigt werden – die Querschiene muss dabei absolut waagerecht liegen.

 garagentor einbauen anleitung as 07

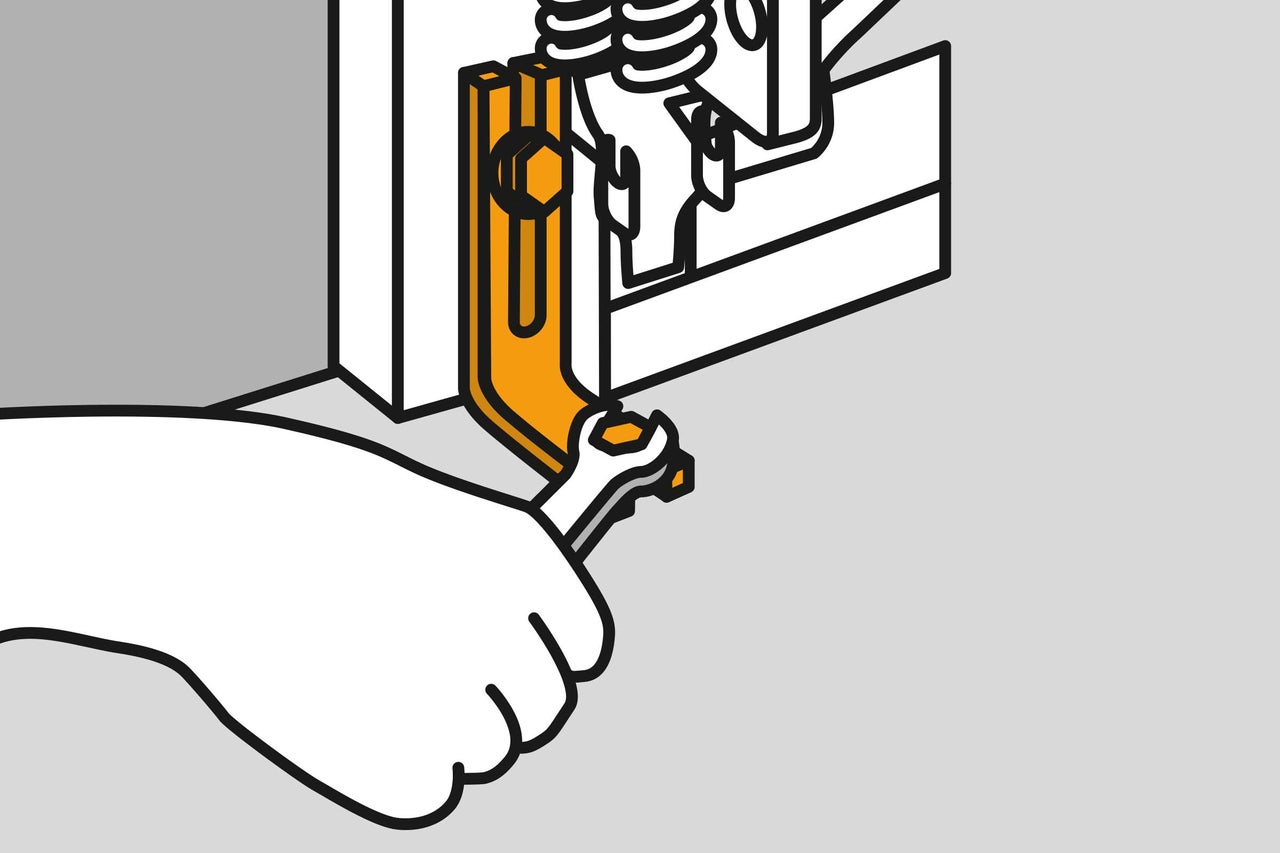

Rahmenfüße befestigen

08

Falls die Rahmenfüße nicht einbetoniert werden: Entferne die untere Anschlagschiene und verschraube eine Befestigung mit Zargenfußwinkel am Garagenboden.

 garagentor einbauen anleitung as 08

Sektionaltor einbauen

Sektionaltor Positionierung

01

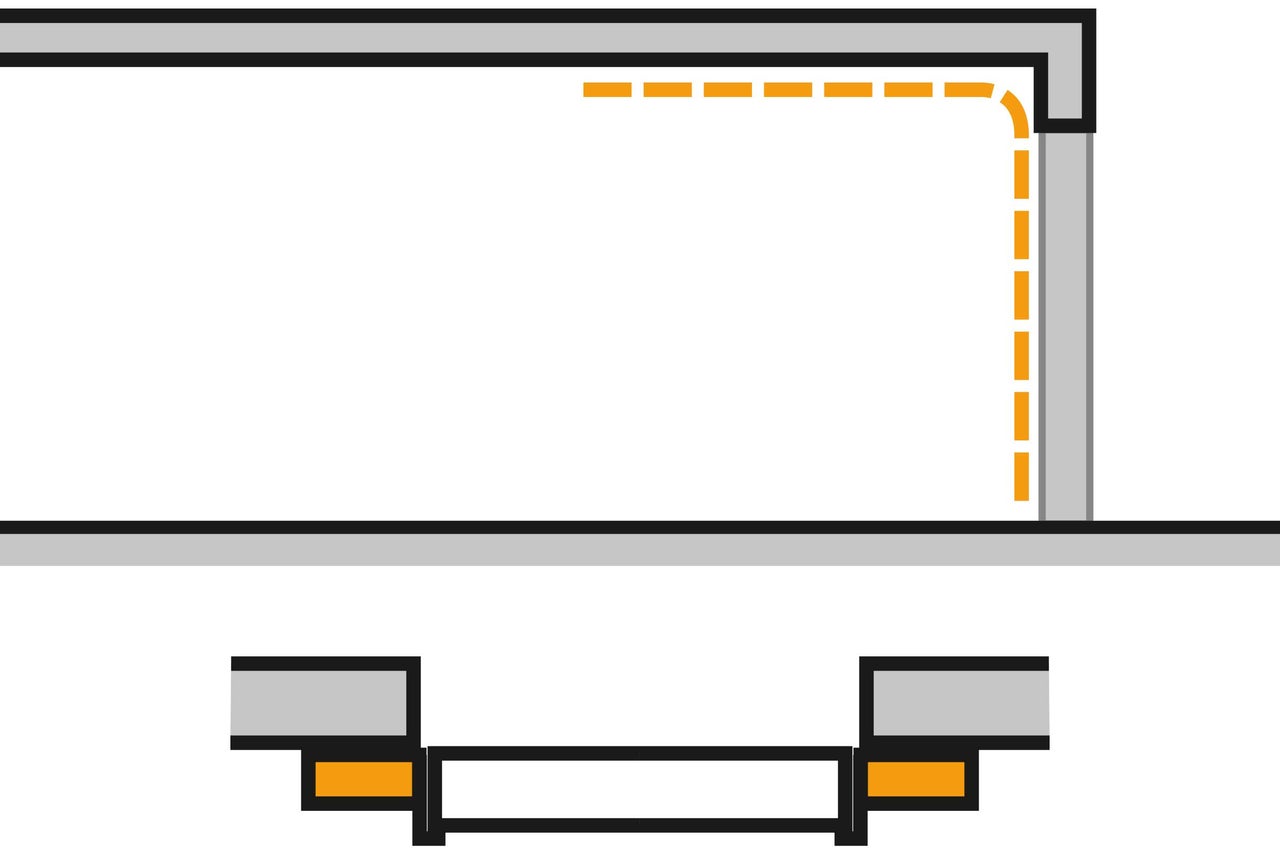

Sektionaltore werden hinter der Laibung im Garageninnenraum montiert. Sektionaltore sind ideal bei niedrigem Sturz bzw. wenig Platz oberhalb der Toröffnung.

 garagentor einbauen anleitung as 09

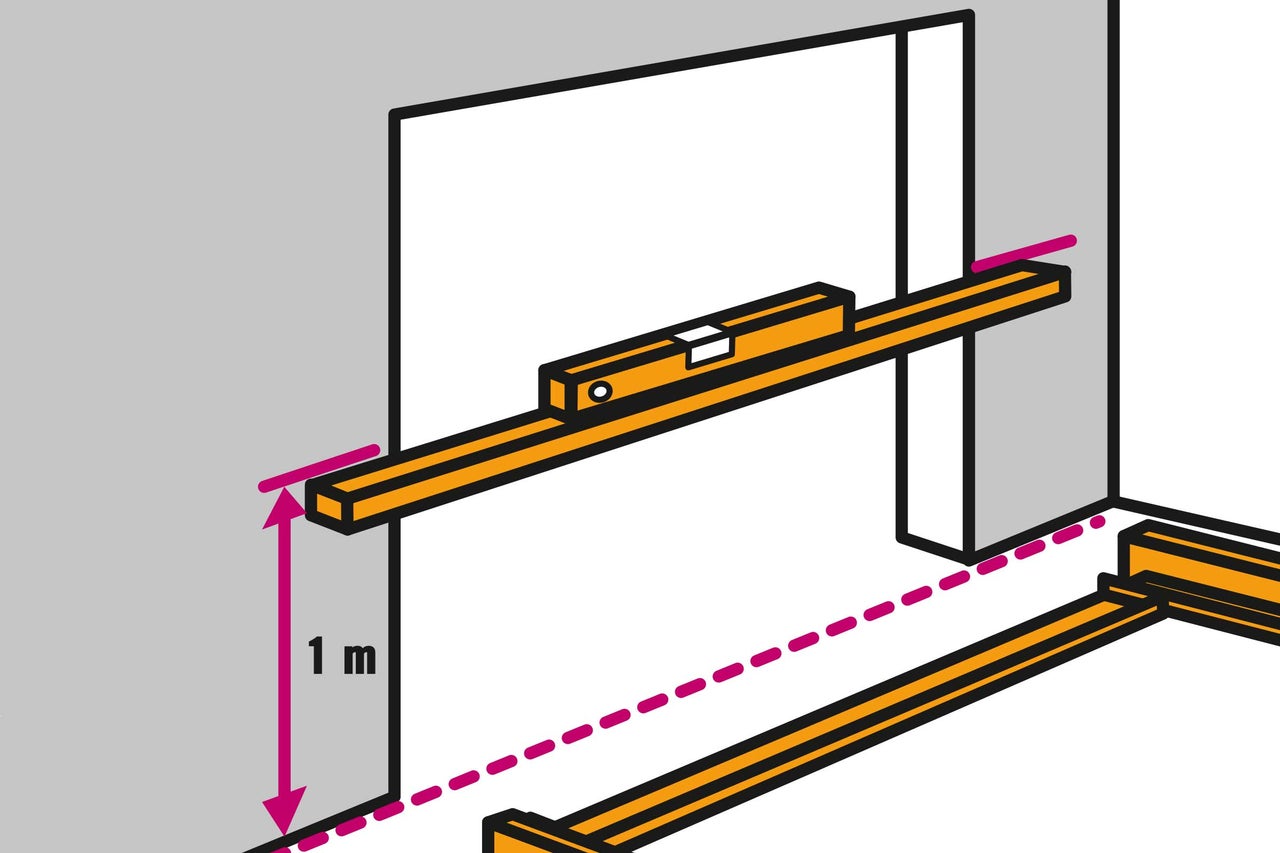

Maßlinie ziehen

02

Wenn Du ein Sektionaltor einbauen möchtest, ziehe als erstes vor der Montage eine Maßlinie im Abstand von 1 m über dem Garagenboden. Der Tor-Rahmen kann nun vormontiert und hinter die Toröffnung gelegt werden. Lege für den nächsten Arbeitsschritt drei Schraubzwingen bereit.

 garagentor einbauen anleitung as 10

Torrahmen positionieren

03

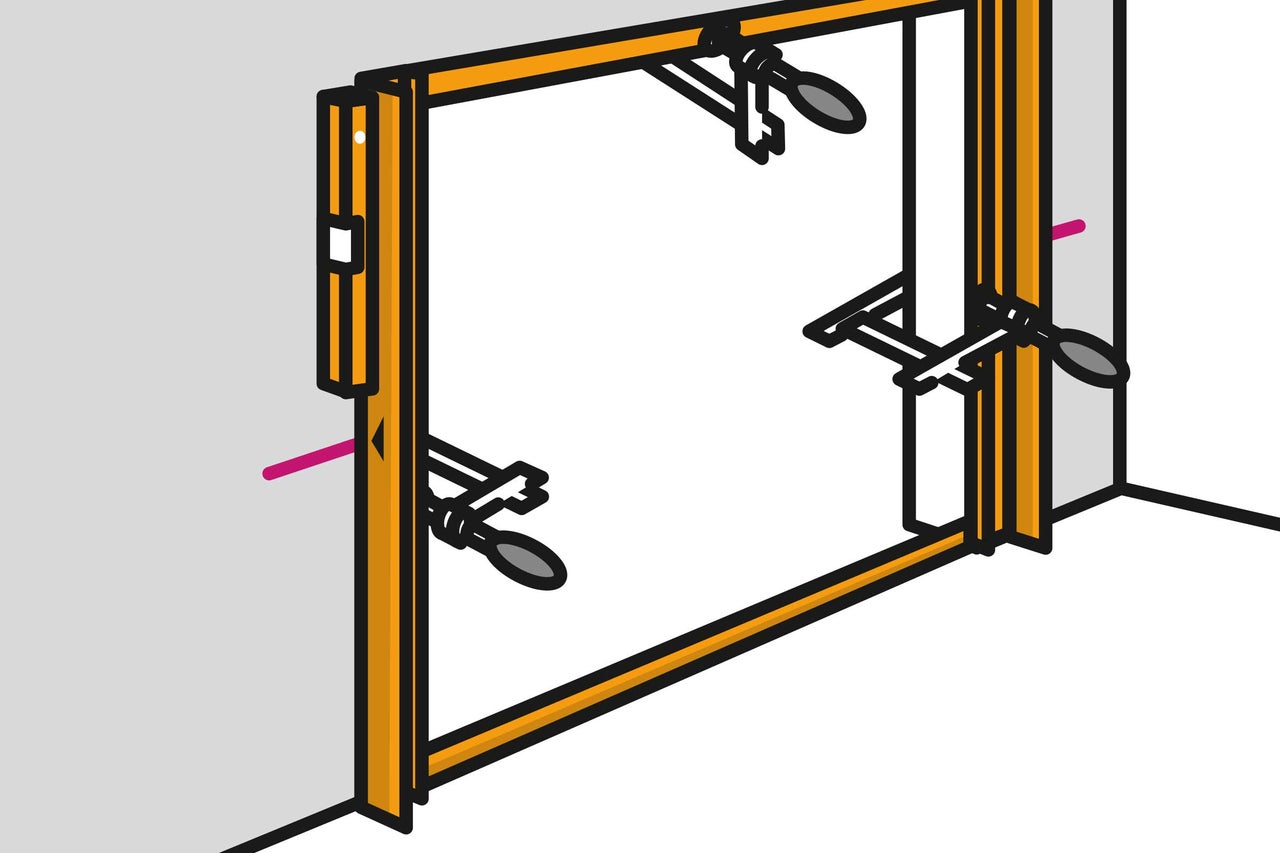

Stelle den Torrahmen senkrecht auf, richte die Markierung des Rahmens an der Maßlinie (1 m) aus und befestige den Rahmen provisorisch mit Schraubzwingen an der Laibung.

 garagentor einbauen anleitung as 11

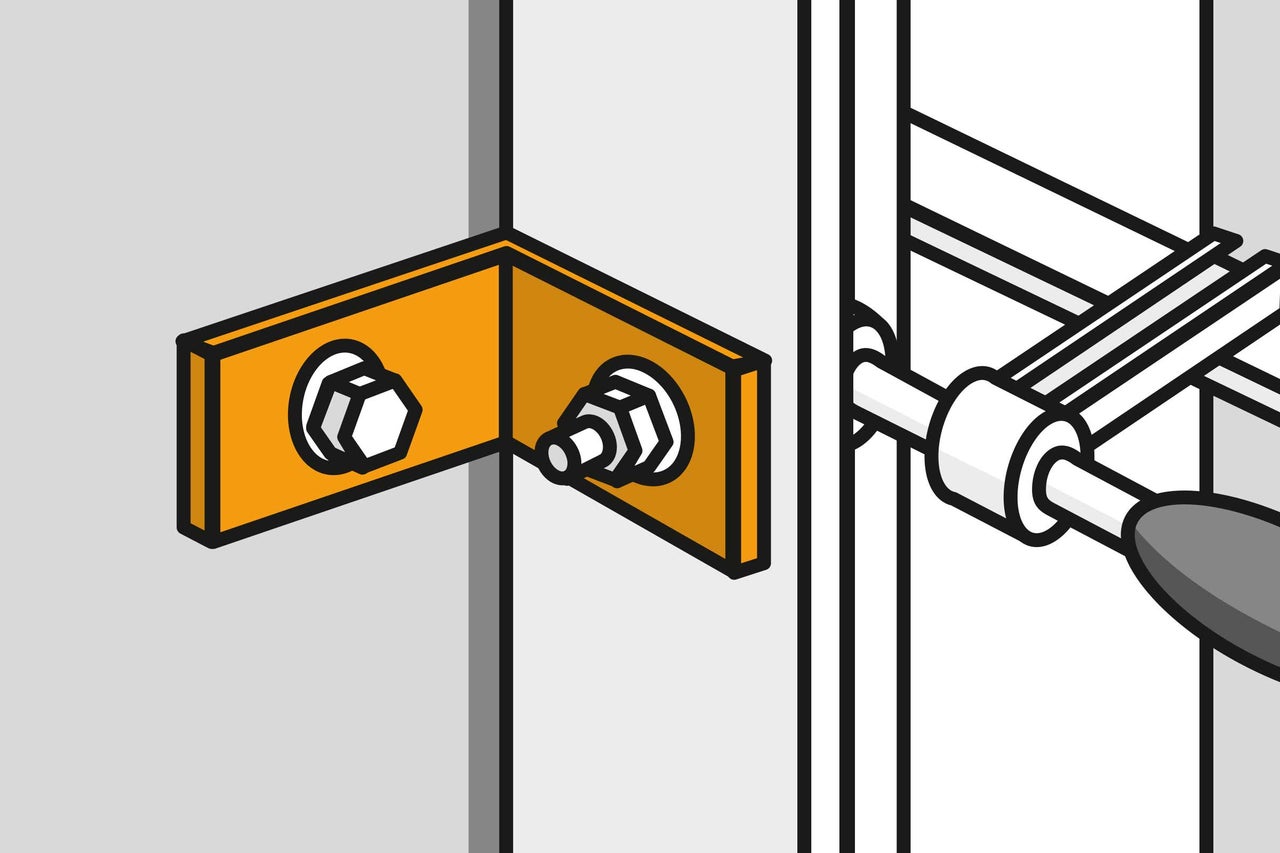

Torrahmen befestigen

04

Richte den Rahmen genau aus. Befestige den Rahmen nun endgültig mit Ankern - innerhalb oder außerhalb des Rahmens.

 garagentor einbauen anleitung as 12

Laufschienen anschrauben

05

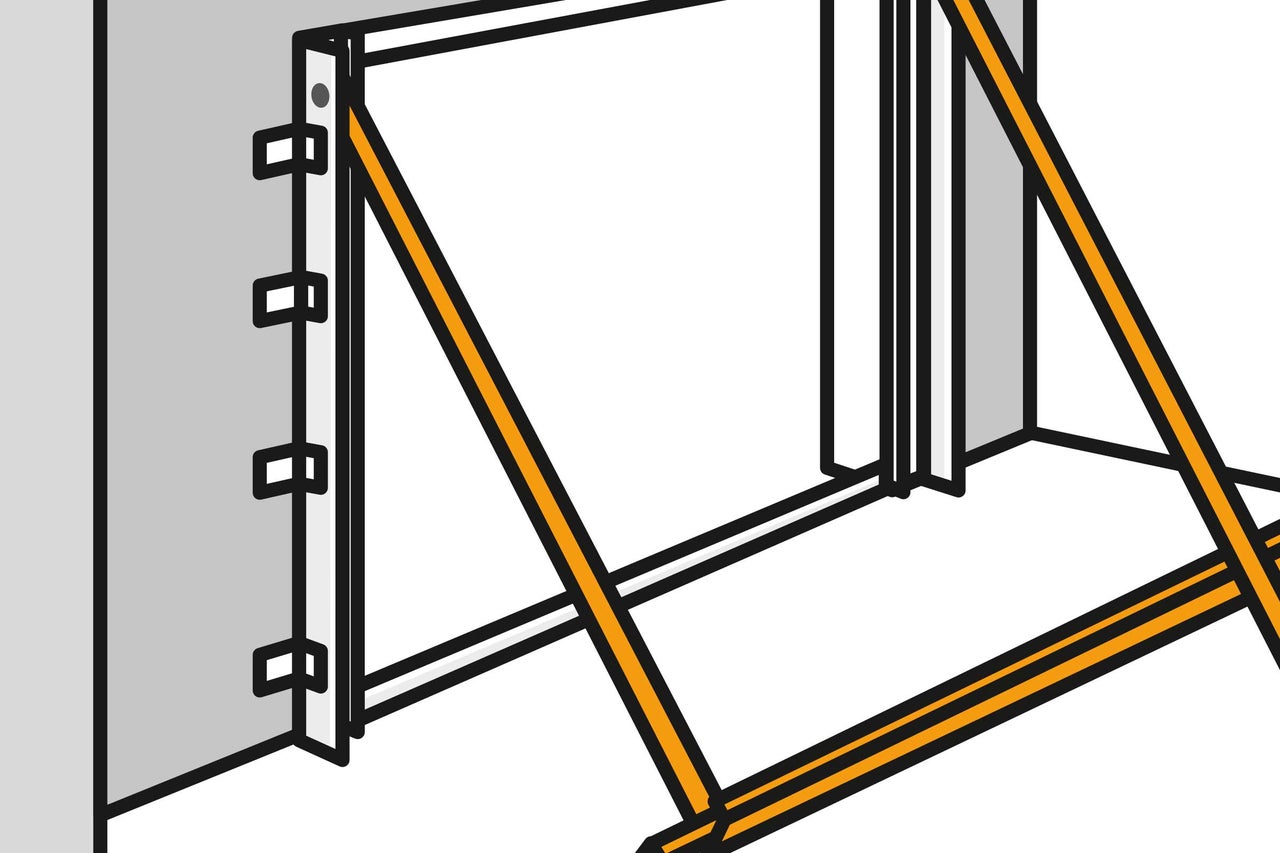

Die waagerechten Laufschienen können jetzt an der Rahmenoberseite angeschraubt und dann mit der Querschiene versehen werden.

 garagentor einbauen anleitung as 13

Laufschienen mit Querschiene verbinden

06

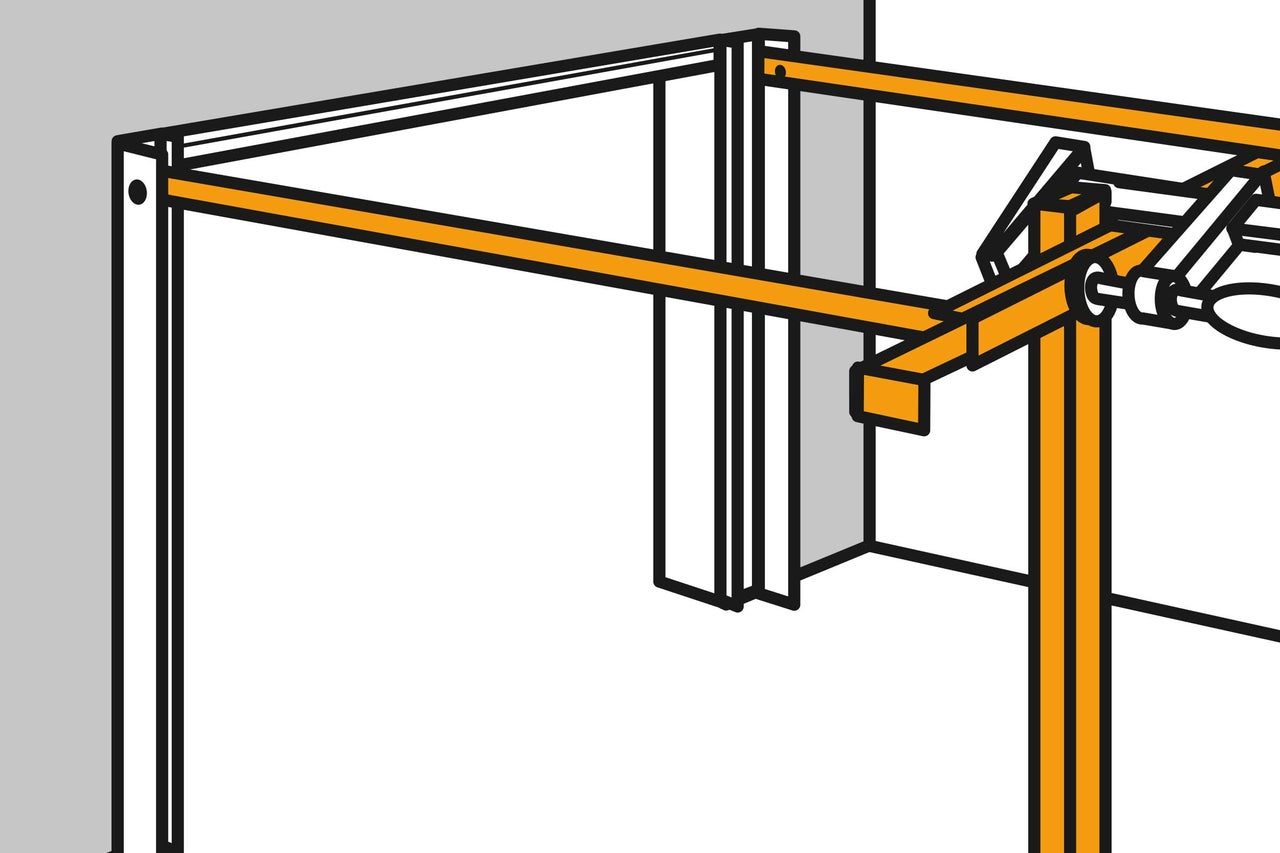

Bringe die angeschraubten Laufschienen mit der Querschiene in waagerechte Lage und sichere diese mit einer Schraubzwinge provisorisch gegen Herabfallen.

 garagentor einbauen anleitung as 14

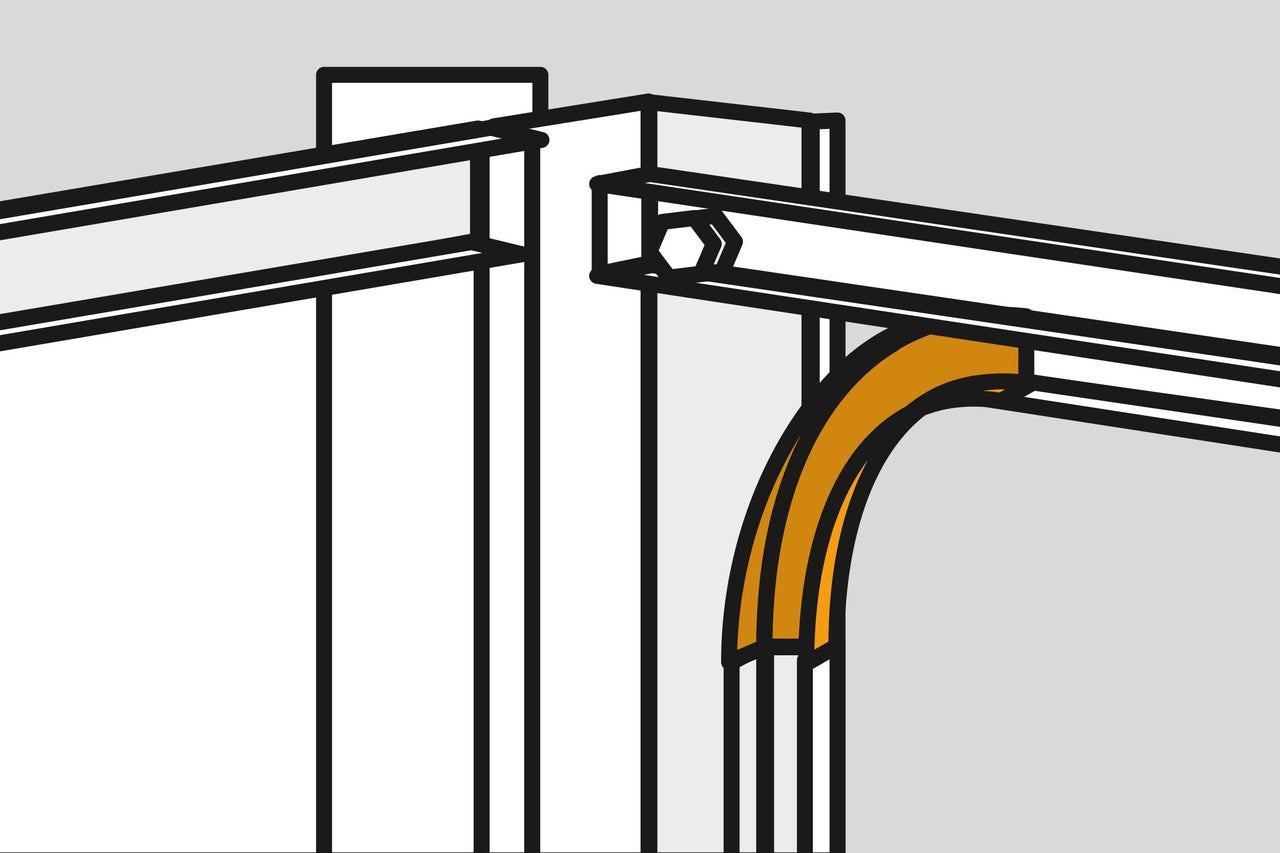

Kurvensegmente einbauen

07

Baue die beiden Kurvensegmente ein.

 garagentor einbauen anleitung as 15

Laufschienen befestigen

08

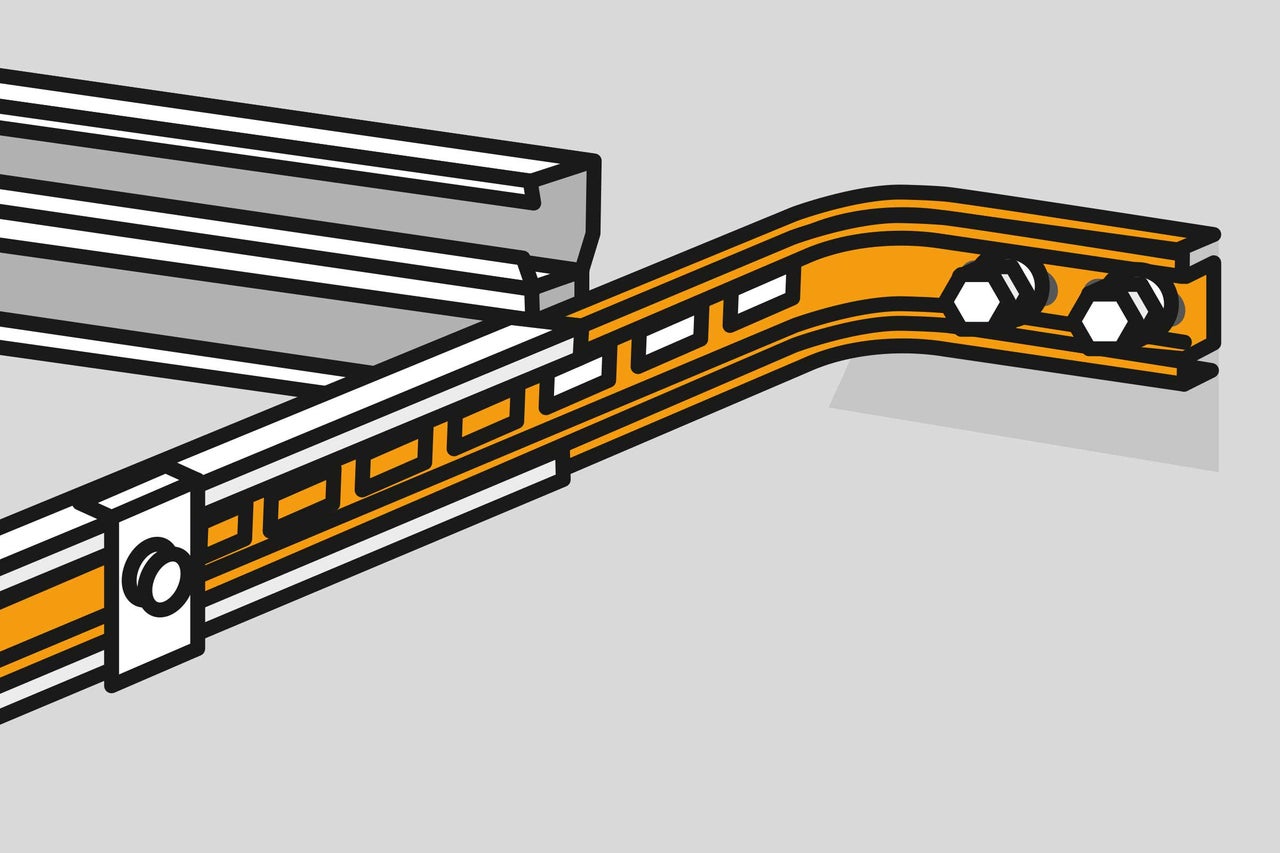

Jetzt kannst Du die Laufschienen endgültig an den Seitenwänden oder der Garagendecke befestigen.

 garagentor einbauen anleitung as 16

Sektionaltor Torsegemente einsetzen

09

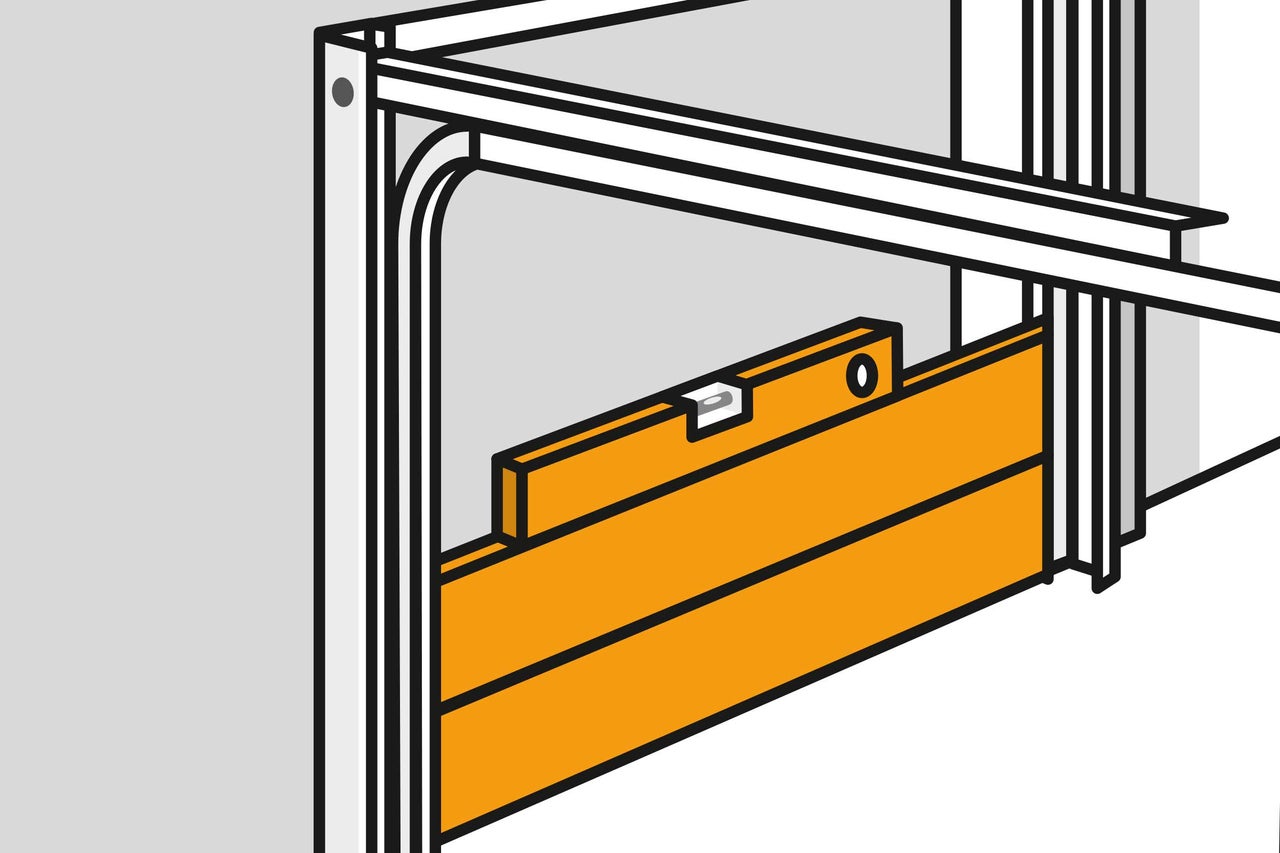

Setze nun die einzelnen Torsegmente ein und verbinde sie mit den Bändern. Benutze wegen der Verletzungsgefahr für den nächsten Arbeitsschritt Arbeitshandschuhe. Montiere nun die Torseile und die Spannfedern nach Anleitung des Torherstellers.

 garagentor einbauen anleitung as 17

Garagentor einbauen: Tipps

Egal, ob Du ein Schwingtor oder ein Sektionaltor einbauen möchtest, folgende Tipps helfen Dir in beiden Fällen. Auf geht's, Garagentor einbauen.

  • Prüfe halbjährlich durch Sichtkontrolle alle Bauteile und Sicherheitseinrichtungen auf Vollständigkeit, Zustand und Wirksamkeit. Schadhafte Torseile müssen ausgewechselt und eine mangelhafte Zugfederspannung eingestellt werden. Die Befestigungspunkte müssen auf festen Sitz geprüft werden. Laufrollen müssen bei geschlossenem Tor von Hand leicht drehbar sein – bei Bedarf neu einstellen. Die Scharniere und Rollenhalter werden geölt. Den Schließzylinder darfst Du nicht ölen! Er wird bei Schwergängigkeit mit etwas Graphitstaub leichtgängig gemacht.
  • Benutze beim Einstellen und Warten wegen der Verletzungsgefahr Arbeitshandschuhe.
  • Nahezu alle Garagentore können mit einem elektrischen Torantrieb ausgerüstet werden. Neben einem 230 V-Stromanschluss sind eine Mindest-Garagentiefe von 3.235 mm und die angegebenen Mindestmaße erforderlich.
