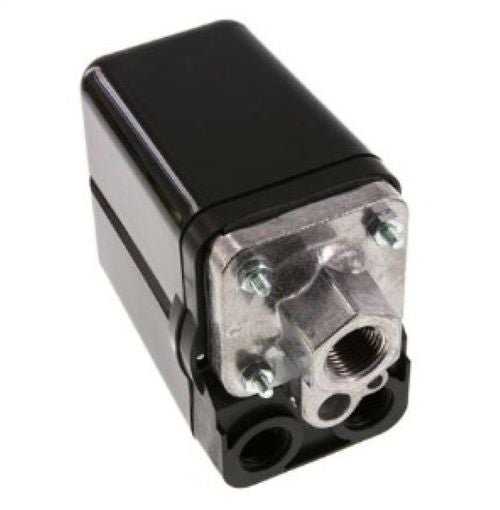

Condor MDR-5/16 2,5-16 bar G 1/2 HAA BAAA 130A160 XXX XXX

Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 45 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss
Einstellbereich 2,5 - 16 bar
Voreinstellung 13-16 bar

Technische Daten:

Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig!



Bemmessungsisolationsspannung
500 V



Motorschaltvermögen (AC3) Ue = 240V (1~)

2,5 kW


Motorschaltvermögen (AC3) Ue = 230V (3~)
4 kW


Motorschaltvermögen (AC3) Ue = 400V (3~)
4,0 kW


Schaltstücklebensdauer (AC3) Ue = 500V (3~)
5,5 kW


Schaltstücklebensdauer (AC3)
> 1 x 105


Mechanische Lebensdauer
> 5 x 105


Max. Schalthäufigkeit elektrisch
120


Max. Schalthäufigkeit mechanisch
600


Bemessungsbetriebsstrom le bei 400 V AC 3/ 500 V AC 3
12 A



Berstdruck Pz bis 16 bar

bis 45 bar


> 40 bar

> 60 bar



Zul. Medientemperatur Luft
-5...+ 80°C


Zul. Medientemperatur Wasser
+80 °C


Schutzart nach EN 60529
IP 44 / IP 65


Anschlussquerschnitte 1... feindrähtig 1x/2x
2,5 / 2,5mm2


Anschlussquerschnitte 1... feindrähtig 1x/2x
4 / 4mm2
