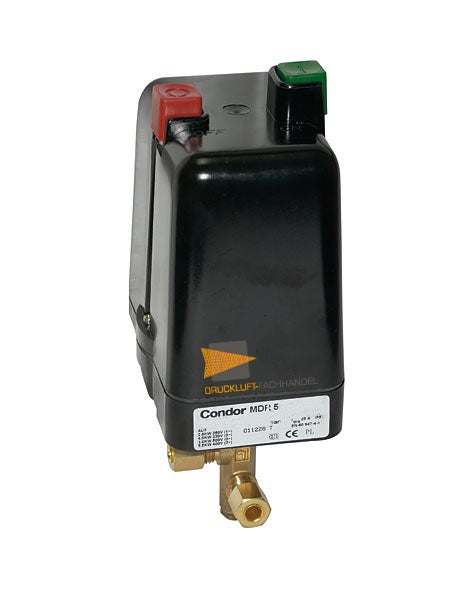

Condor Druckschalter MDR 5/16-K 2,5-16 bar G 1/2+G 1/4Alu inkl. Entlastungsventil EV 5 213000

Beschreibung:

Drehstromausführung
Schaltvermögen 5,5kW
mit Überstromrelais lieferbar
max. Ausschaltdruck 11 bar
3-polig (öffner)
nach EN 60947
Schutzart IP 54
Flanschmaterial=Aluminium Druckguss

Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.

Bei den MDR-5 mit Tastern ist ein Überstromrelais zwingend erforderlich (nicht im Lieferumfang enthalten), ansonsten ist die Ein-/Ausschalt­ mechanik nicht funktionsfähig!

Technische Daten (DIN EN 60947-4-1):



Bemessungsbetriebsstrom le (Ue = 400 V)
16 A



Bemessungsbetriebsleistung (AC 3)

Ue =250 V (1~) / 400 V (3~) / 500 V (3~)

2,5 kW/ 5,5 kW /4kW


Bemessungsfrequenz
50 Hz/ 60 Hz


Bemmessungsisolationsspannung Ui
500 V


bedingter Bemessungskurzschlussstrom (Ue = 500 V)
3 kA


Verschmutzungsgrad
3


Schutzklasse
I


Mechanische Lebensdauer Schaltspiele
> 5 X 105


Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600


Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105


Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120


Temperaturbereich
-5°c bis +80°c


Typ 2 NH00 / gl
50 A


Kontaktwerkstoff
Silberleg.
