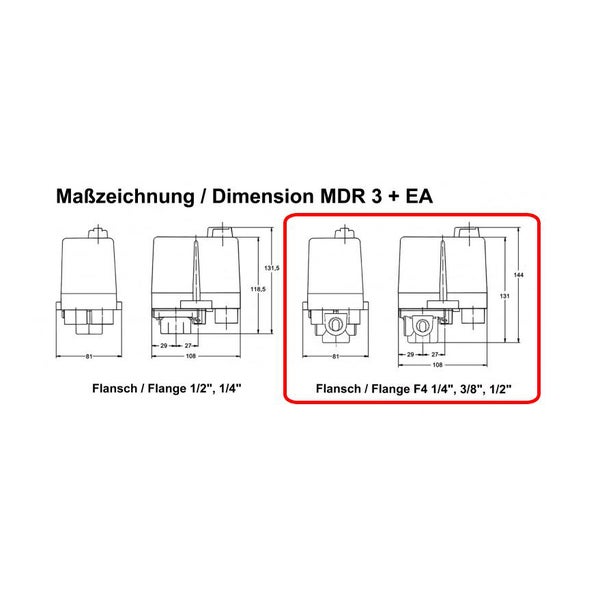

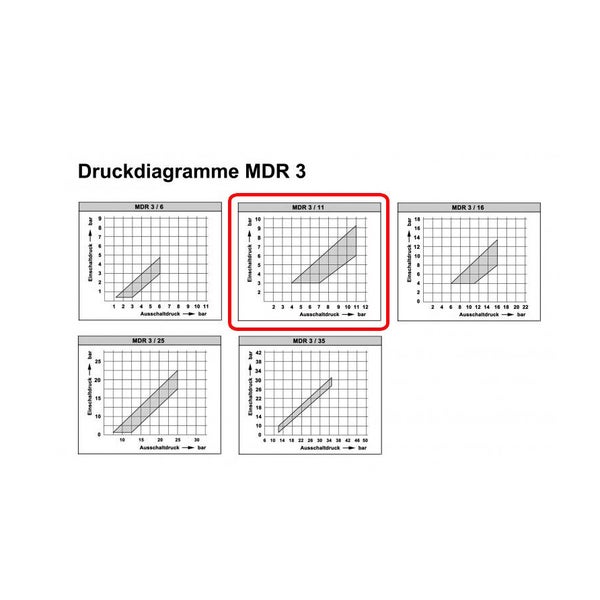

Condor Druckschalter MDR 3/11-EA 4-11 bar G 1/2Alu F4 212294

Beschreibung

Drehstromausführung
Schaltvermögen 7,5 (11) kW / 20 HP
mit Überstromrelais lieferbar
max. Ausschaltdruck 35 bar
3-polig, (Öffner)
nach EN 60947
UL / CSA-Zulassung optional

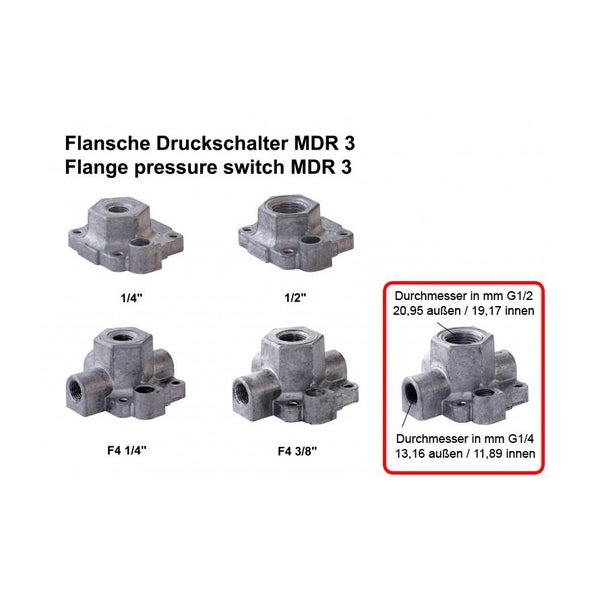

Flanschmaterial = Aluminium-Druckguss

Der Condor-Druckschalter ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch vom Druckschalter Gefahren ausgehen, wenn dieser von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Es sind die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Die Druckschalter dienen der Überwachung und Steuerung von Prozessen, dem Schalten von Pumpen und Kompressoren in Abhängigkeit des anstehenden Druckes.
Technische Daten (DIN EN 60947-4-1):

Bemessungsbetriebsleistung (AC 3)
Ue =230 V (1~) / 400 V (3~) / 690 V (3~)

5,5 kW/ 7,5 kW/ 7,5 kW

Bemessungsfrequenz
50 Hz

Bemmessungsisolationsspannung Ui
690 V

bedingter Bemessungskurzschlussstrom
50 kA

Bemessungsstoßspannungsfestigkeit Uimp
6 kV

Verschmutzungsgrad
3

Schutzklasse
I

Mechanische Lebensdauer Schaltspiele
> 1 X 106

Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600

Schaltstücklebensdauer (AC 3) Schaltspiele
> 5 X 104

Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120

Zulässige Mindertemperatur
-5°c bis +80°c

Schutzart
IP 54

Kontaktwerkstoff
Silberleg.
