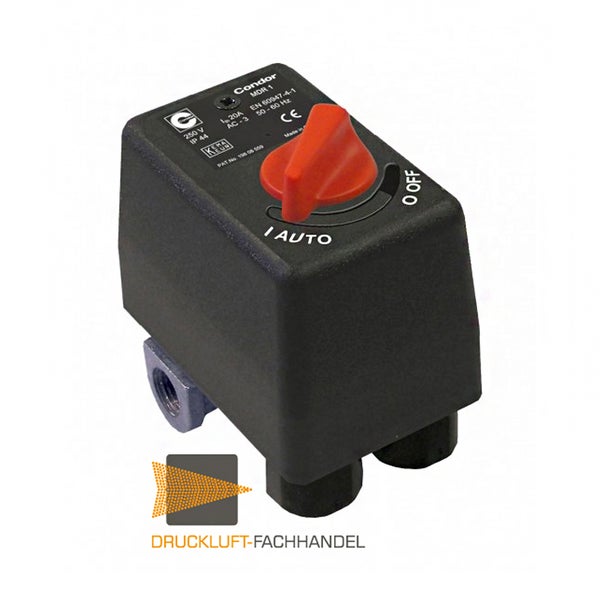

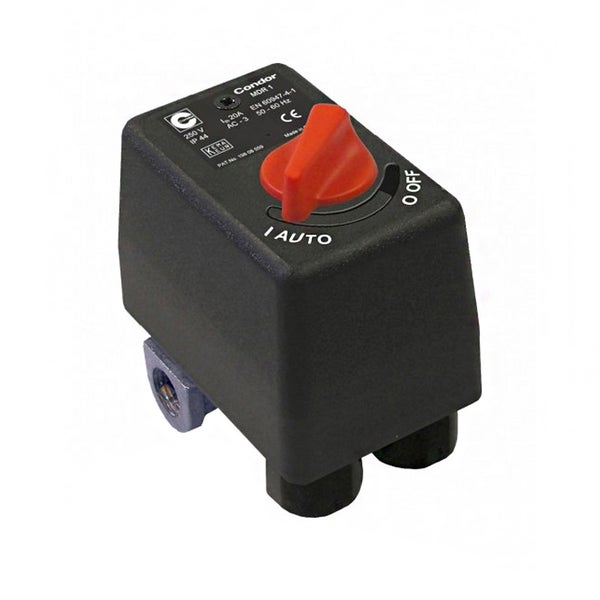

Condor Druckschalter MDR 1/11 EA 2,5-11 bar 212140 Anschluss F4 G1/4Alu - 50212001

Der Condor Druckschalter MDR 1/11 EA ist ein hochwertiges und zuverlässiges Produkt für den automatischen Kompressorbetrieb. Ausgestattet mit einem Ein-/Aus-Schaltknopf und einem Anlauf-Entlastungsventil AEV 1S, bietet dieser Druckschalter eine optimale Überwachung und Steuerung von Prozessen, sowie das Schalten von Pumpen und Kompressoren in Abhängigkeit vom anstehenden Druck.

Beschreibung

Wechselstromausführung
Schaltvermögen 4,0 kW
Max. Ausschaltdruck 11 bar
Inklusive Kabelverschraubung PG 11 Z/ZK und Anlauf-Entlastungsventil AEV 1S
2-polig (Öffner)
Nach EN 60947; KEMA-EUR

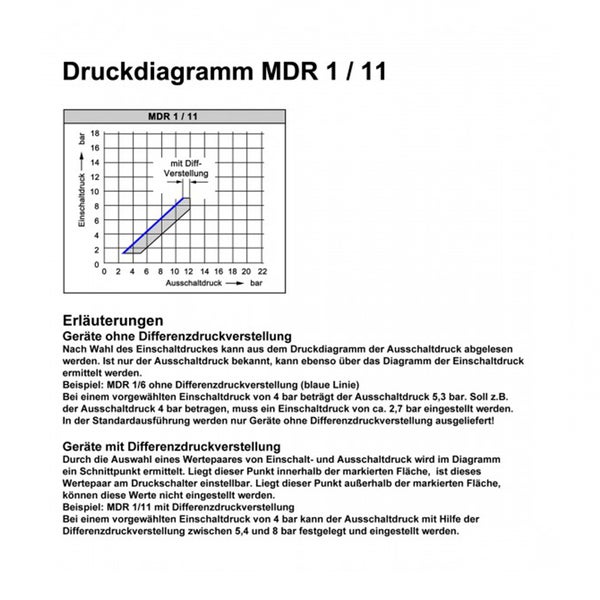

Differenzdruckverstellung
Flanschmaterial: Aluminium-Druckguss

Der Condor-Druckschalter ist nach den geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es sind jedoch die Sicherheitsinformationen und die örtlichen gesetzlichen Vorschriften zwingend einzuhalten. Dieser Druckschalter dient der Überwachung und Steuerung von Prozessen und dem Schalten von Pumpen und Kompressoren.



Technische Daten (DIN EN 60947-4-1):



Bemessungsbetriebsleistung (Ue =250 V / AC 3)
20A


Bemessungsfrequenz
50 Hz / 60 Hz


Bemmessungsisolationsspannung Ui
500 V


Bemmessungsstoßspannungsfestigkeit Uimp
6 kV


Schutzart
IP 44


Verschmutzungsgrad
3


Schutzklasse
I


Mechanische Lebensdauer Schaltspiele
> 5 X 105


Max. Schalthäufigkeit mechanisch Schaltspiele/ h
600


Schaltstücklebensdauer (AC 3) Schaltspiele
> 1 X 105


Bemessungsbetriebsart (Klasse 120) Schaltspiele/ h
120


Temperaturbereich
-5°c bis +80°c


Kontaktwerkstoff
Silberlegierung


Koordinationstyp
2


bedingter Bemessungskurzschlussstrom
3 kA





Zusätzliche Informationen

Der Condor-Druckschalter MDR 1/11 ist für den Einsatz in Kompressoren konzipiert und bietet zuverlässige Leistung und Sicherheit. Mit einem Einstellbereich von 2,5 bis 11 bar und einer max. Ausschaltdruck von 11 bar ist dieser Druckschalter vielseitig einsetzbar. Der Flanschanschluss F4 G1/4 ermöglicht eine einfache Installation und Integration in bestehende Systeme.

Gewicht: 300 g
Verpackungsabmessungen: 11 x 9,4 x 5,8 cm
Modellnummer: 212140
Volt: 230 Volt



Eigenschaften

Automatischer Kompressorbetrieb
Wechselstrom 230V
Entlastungsventil AEV 1S
Einstellbereich 2,5 - 11 bar
Ein-/Aus-Schalter

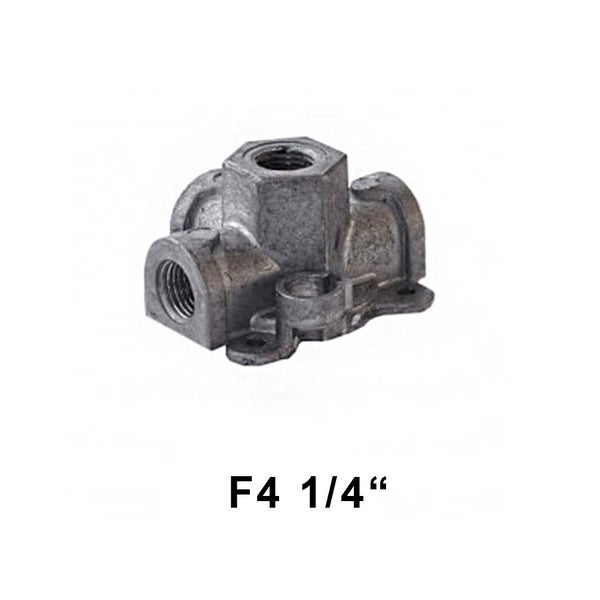

Flansch F4 1/4
Schaltvermögen 4,0 kW
Kontaktart: Öffner (2-polig)
Mediumstemperatur: -5 °C bis +80 °C
Schutzart: IP 44
Max. Schalthäufigkeit: 120 (elektrisch) - 600 (mechanisch)

* Anschlussmöglichkeiten: Flansch unten G 1/4 (Innengewinde) und 3 x G 1/4 (Innengewinde) links, rechts und vorne - z.B. für den Anschluss eines Manometers oder Sicherheitsventils. Nicht benötigte Anschlüsse können mit einer Verschlussschraube (nicht im Lieferumfang) verschlossen werden.

Vertrauen Sie auf die bewährte Qualität des Condor Druckschalters MDR 1/11 EA, um Ihre Kompressoren sicher und effizient zu steuern. Perfekt für den Einsatz in verschiedenen industriellen Anwendungen, bietet dieser Druckschalter eine hervorragende Leistung und lange Lebensdauer.
