Konferenztisch selber bauen
Ein Konferenztisch für Macher! Mobil und optisch anders, passt er sich an alle Anforderungen an – ob Meeting oder Workshop, ob Konferenz oder auch gemeinsame Pause. Hier werden Pläne geschmiedet. Jetzt Konferenztisch selber bauen.
Das brauchst Du
Material
Buildify Dreiweg-Eckstück 90° Rohrverbin ...
Gerüstrohr Buildify aus Stahl 2000 mm Ø ...
Gerüstrohr Buildify aus Stahl 1000 mm Ø ...
OSB3 Platte 2500 x 1250 x 18 mm ungeschl ...
Buildify Rohrschelle Befestigungsbügel f ...
Buildify Rolle für Gerüstrohr aus Stahl ...
JD Plus Universalschraube Pan-Head m. I- ...
Buildify Stellring mit Haken für Gerüstr ...
Buildify T-Stück kurz Rohrverbinder für ...
Bodenbeschichtungen Holz & Zement
von
Werkzeuge
Akkuschrauber
Handkreissägen
Schleifmittel & Schleifpapier
Metallsägen
Pinsel, Bürsten & Quaste
Maßband, Meter & Maßstab
von

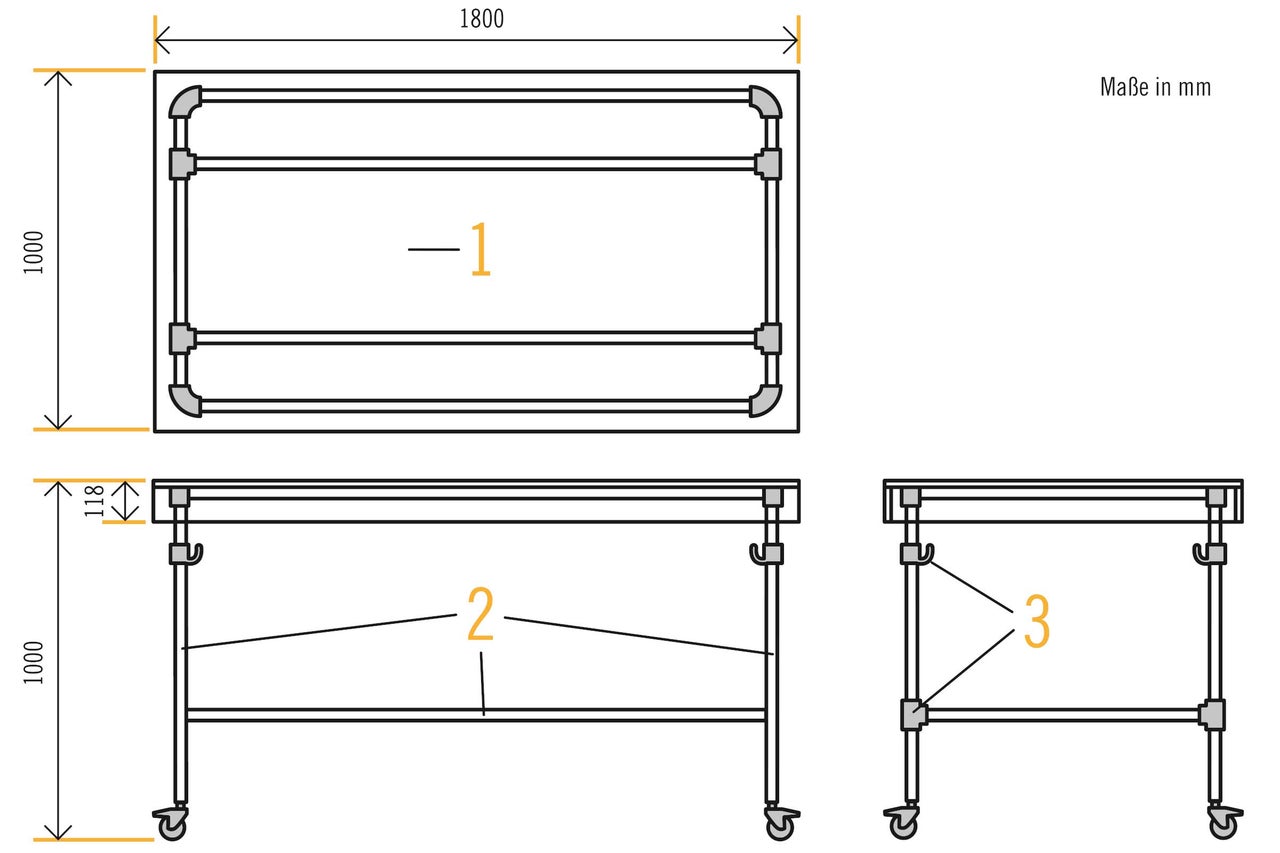

Der Konferenztisch besteht aus einer Tischplatte „1“, die Du aus OSB-Platten baust.
Das Fußgestell „2“ wird aus Gerüstrohren mit Rohrverbindern „3“ hergestellt. Die angebrachten Rollen machen den Tisch flexibel.
Vorbereitung
Fertige die Zuschnitte der Platten nach der folgenden Materialliste an.
Alle Zuschnitte werden an den Schnittkanten mit 120er Schleifpapier gebrochen, d. h. im 45°-Winkel angeschliffen.
| Nr. | Material | Stück | Zuschnitt mm |
|---|---|---|---|
| 1a | OSB 18 mm | 1 | 1800 x 1000 |
| 1b | 2 | 1800 x 100 | |
| 1c | 2 | 962 x 100 |
Tipp: Zuschnittservice nutzen
Lasse die OSB-Platten am besten vom Zuschnittservice auf Maß zusägen. Wenn Du das selbst machen möchtest, benötigst Du eine Handkreissäge mit einem scharfen Sägeblatt für saubere Schnitte.
Tischplatte bauen
Tischplatte streichen und montieren
01

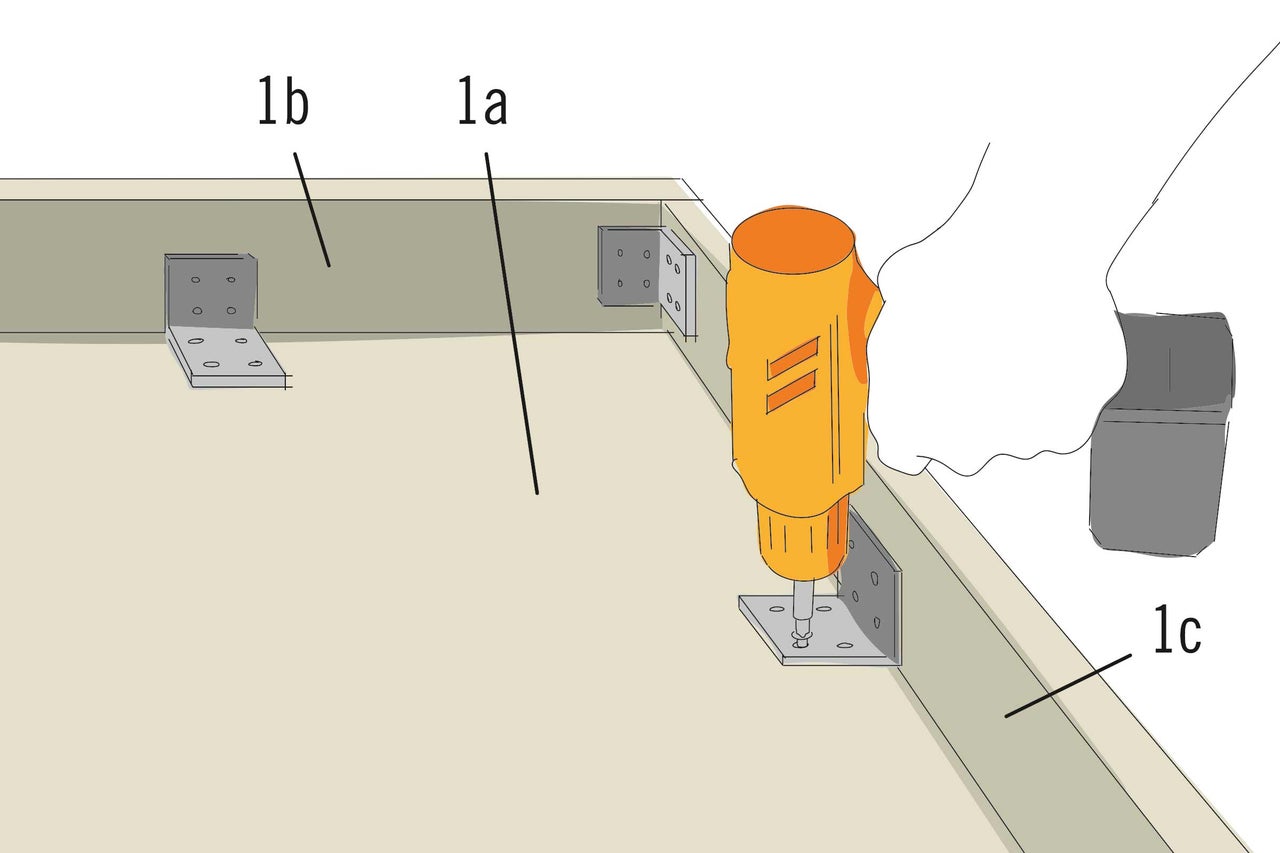

Streiche die Oberflächen und Kanten der OSB-Zuschnitte vor dem Zusammenbau 2–3 mal mit PU-Parkettlack. Nach dem Durchtrocknen legst Du die Tischplatte „1a“ auf eine ebene, saubere Fläche. Verbinde die Zuschnitte „1b“ und „1c“ an den Ecken jeweils mit einem Winkelverbinder. Die verbundenen Teile dann mit Winkelverbindern auf der Tischplatte verschrauben. An den Schmalseiten verwendest Du jeweils 2 Winkelverbinder, an den Längsseiten 3 Winkelverbinder. Zum Verschrauben der insgesamt 14 Winkelverbinder werden Spanplattenschrauben 3,5x16 mm verwendet.

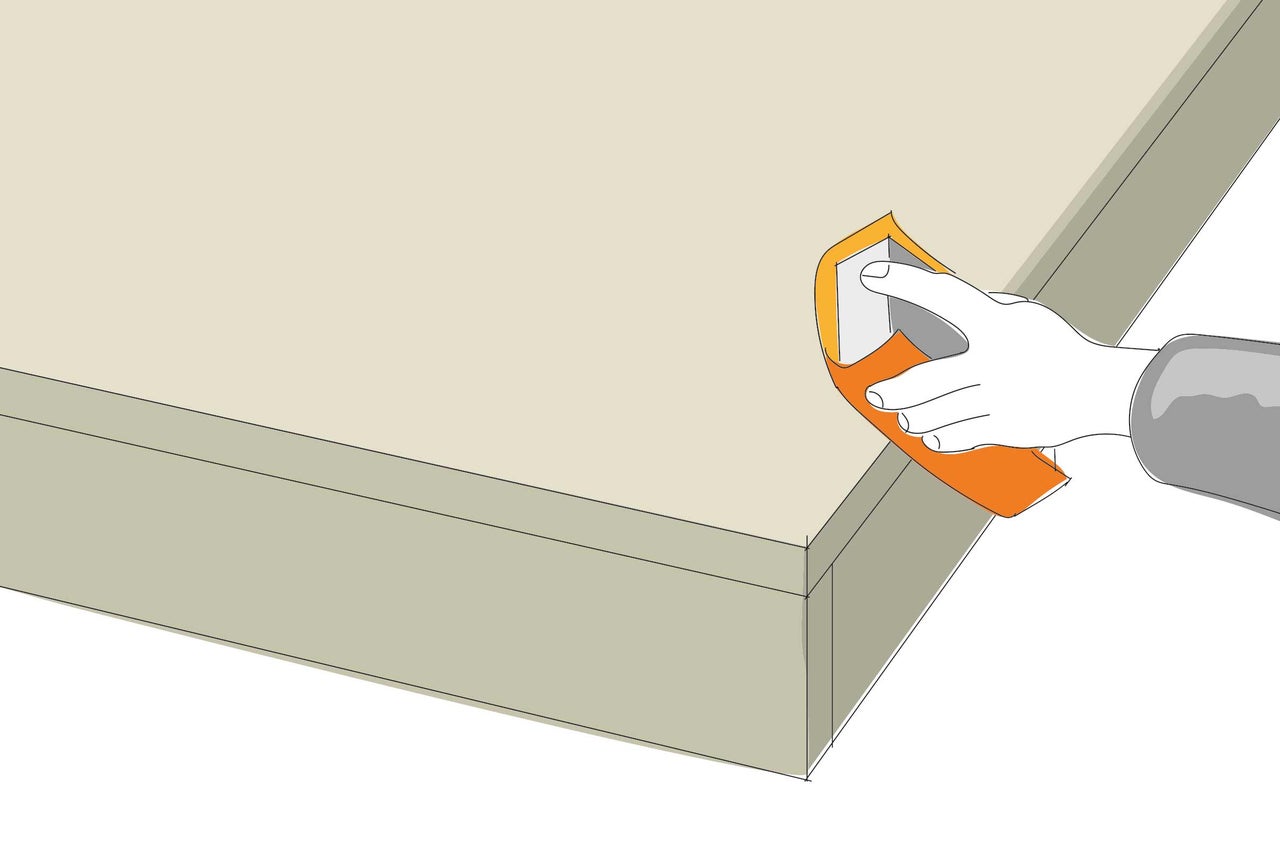

Kanten des Konferenztischs streichen
02
Schleife alle äußeren Kanten mit Schleifpapier oder verwende eine Kantenfräse. Ein Radius von 2–3 mm ist notwendig, damit man sich nicht verletzt oder einen Spreißel holen kann. Die Kanten können dann nochmals mit Parkettlack nachgestrichen werden.
Fußgestell bauen
Rohre und Verbindungen planen
03

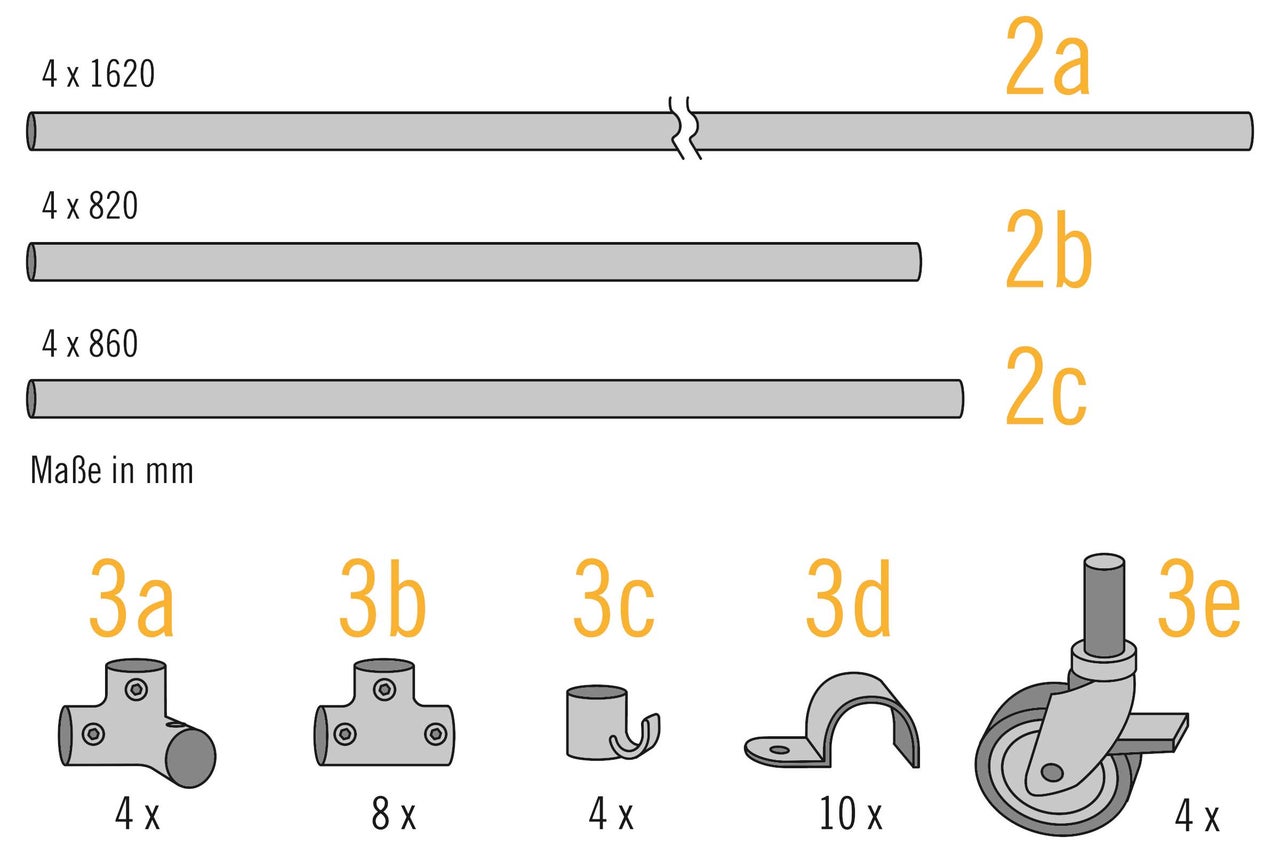

Du benötigst verschiedene Rohrlängen zum Bau des Konferenztischs. Die Verbindungen der Rohrzuschnitte machst Du mit den Dreiweg-Eckstücken „3a“ und T-Stücken „2b“. Stellringe „3c“ mit Haken sind eine praktische Aufhängevorrichtung, die Du gleich mit einbauen solltest. Hier können Handtaschen oder sonstige Utensilien aufgehangen werden.

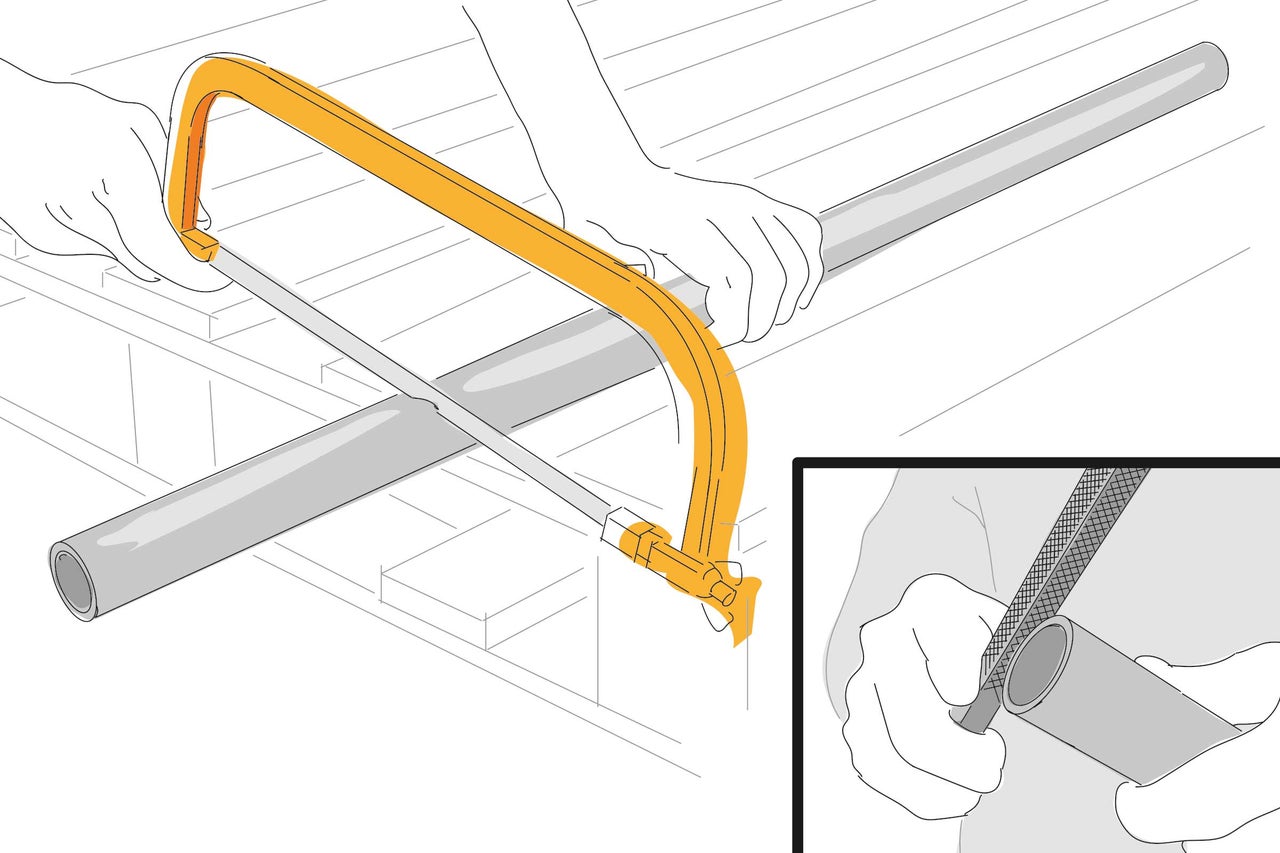

Rohre ablängen
04
Schaffe eine sichere Auflage, auf der Du die Rohre fixieren und sägen kannst. Das Zusägen erfolgt mit einer Metallsäge. Der entstandene Sägegrat wird mit einer Feile oder Schleifpapier ringsum entfernt.
Rohre verbinden
05
Verbinde zwei 1620 mm langen Rohre „2a“ und zwei 820 mm langen Rohre „2b“ an den Ecken mit Dreiweg-Eckstücken „3a“ zu einem Rahmen. Die Dreiweg-Eckstücke werden nach oben ausgerichtet. In die freien Anschlüsse kommt jeweils ein 860 mm langes Rohr „2c“. Ziehe die Schrauben mit dem Sechskantschlüssel fest.
Stellring mit Haken ergänzen
06

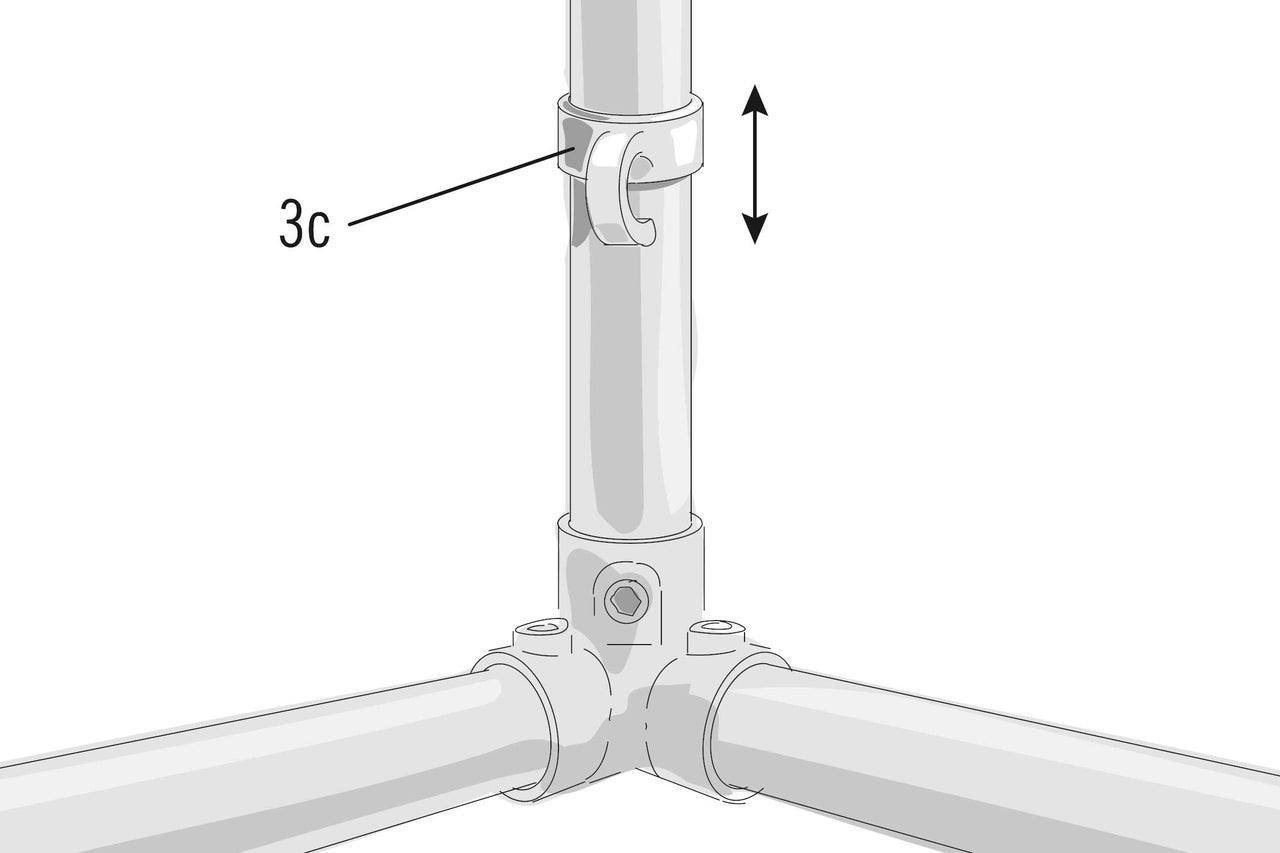

Schiebe die vier Stellringe „3c“ mit Haken auf die senkrechten Rohre so auf, dass der Haken jeweils nach unten und zur Tischmitte zeigt. Ziehe die Befestigungsschraube fest. Die genaue Höheneinstellung kannst Du später vornehmen.
Tipp: Stellring als Aufhängung für Taschen
Der Stellring ist eine ideale Aufhängung für Taschen. Die Höhe kann jederzeit mit einem BUIDLIFY Innensechskantschlüssel verstellt werden.
Zwischenrahmen bauen
07

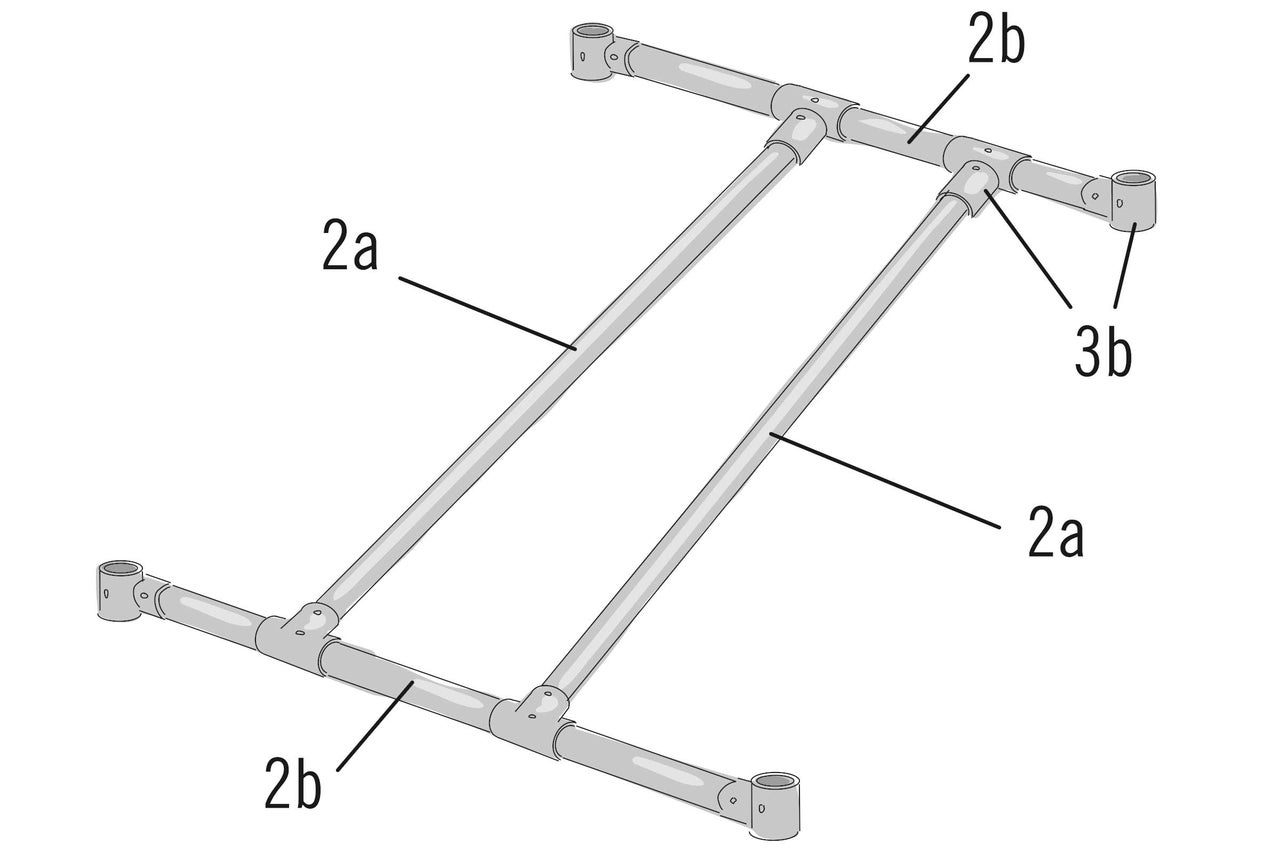

Baue den Zwischenrahmen aus den verbleibenden Rohrzuschnitten „2a“ und „2c“. Die Abstände der Rohre „2a“ zu den äußeren Rändern stellst Du nach dem Aufstellen des Tisches ein. Dabei kannst Du ihn nach den persönlichen Bedürfnissen ausrichten. Die T-Stücke an den Rohrenden von „2c“ sind senkrecht ausgerichtet. Ziehe die Schrauben nur leicht an, damit die T-Stücke beim Montieren nicht abrutschen.

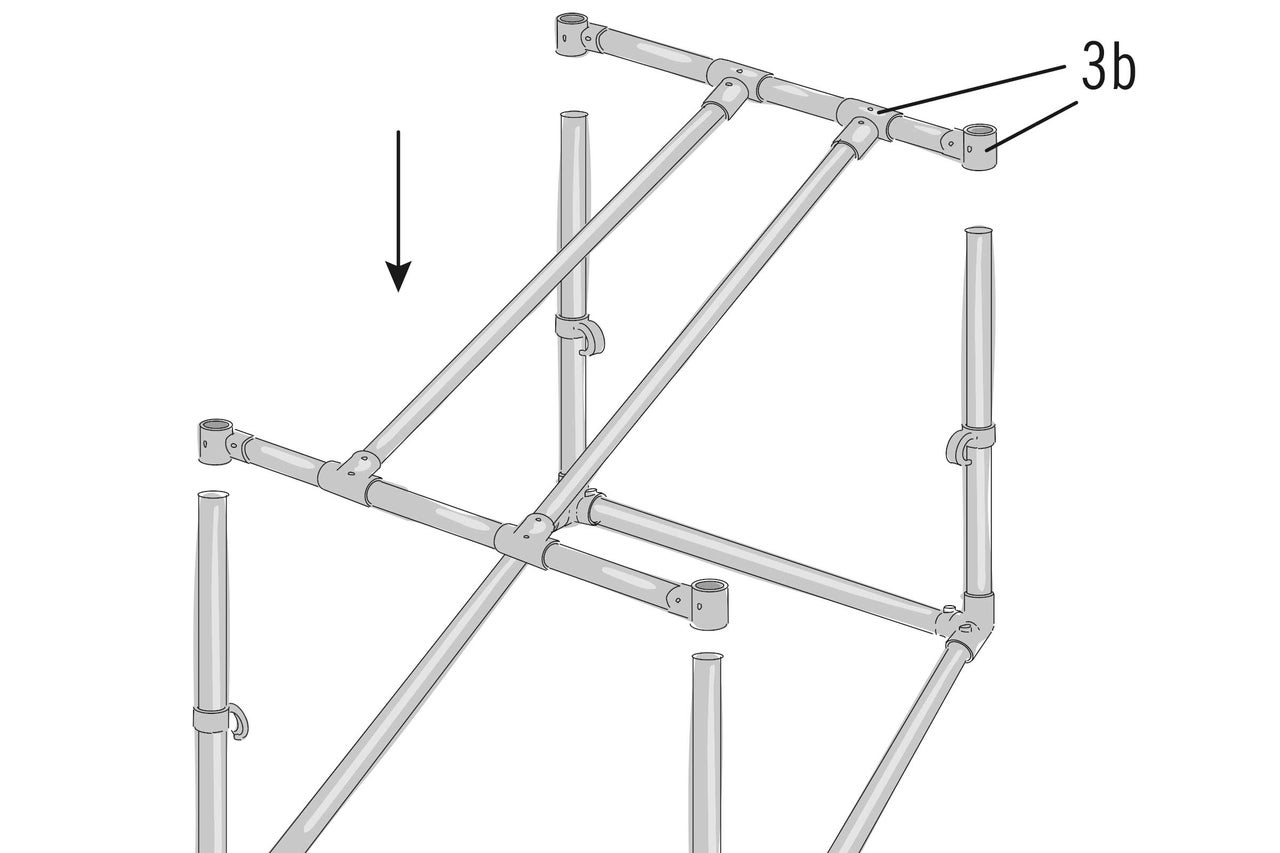

Zwischenrahmen aufschieben
08
Schiebe den Zwischenrahmen auf das vorgefertigte Fußgestell auf und verschraube ihn in einer gleichmäßigen Höhe. Ziehe alle Schrauben fest an.
Tipp: Zwischenrahmen als Fußstütze
Der eingebaute Rahmen kann perfekt als Fußstütze genutzt werden.
Fußgestell auf Tischplatte auflegen
09

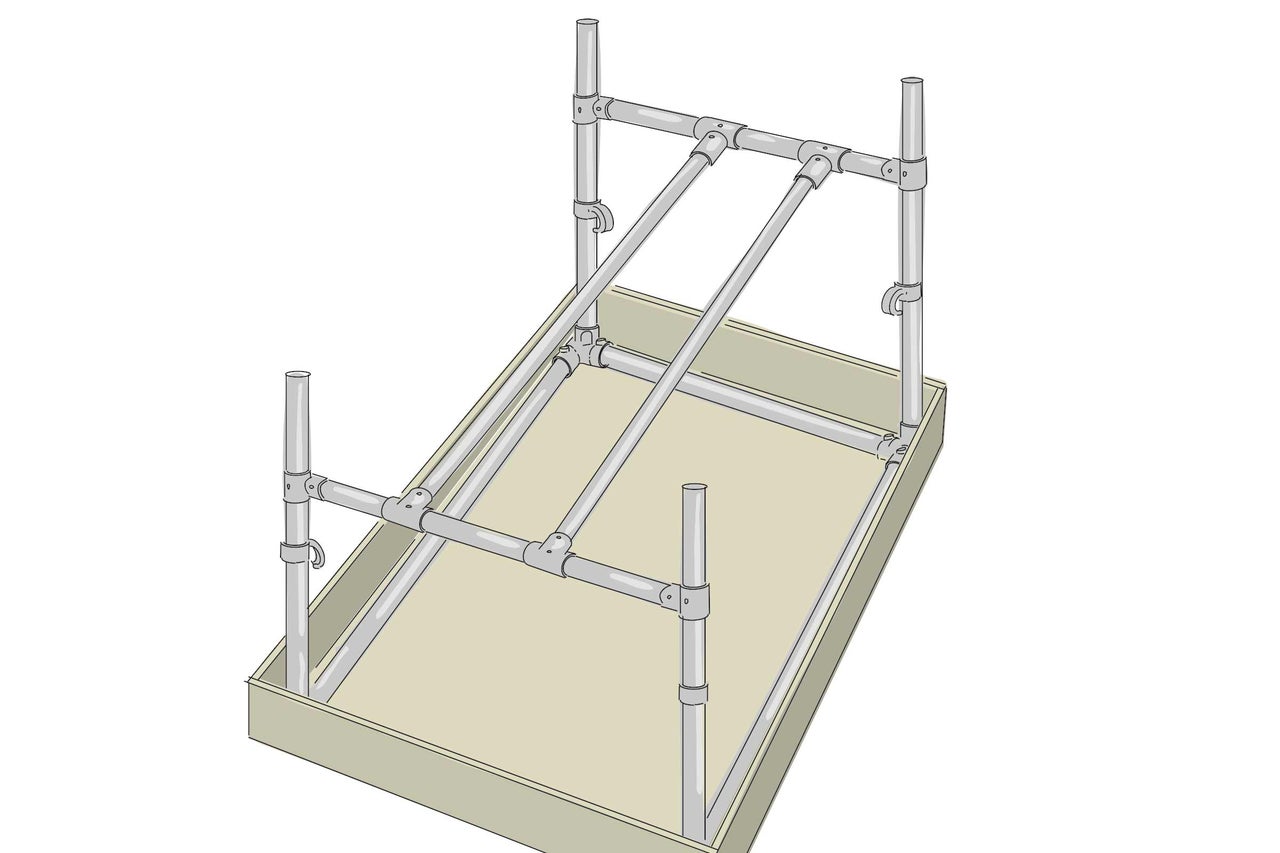

Das komplette Fußgestell wird jetzt auf die Unterseite der Tischplatte aufgelegt.
Tischgestell anschrauben
10

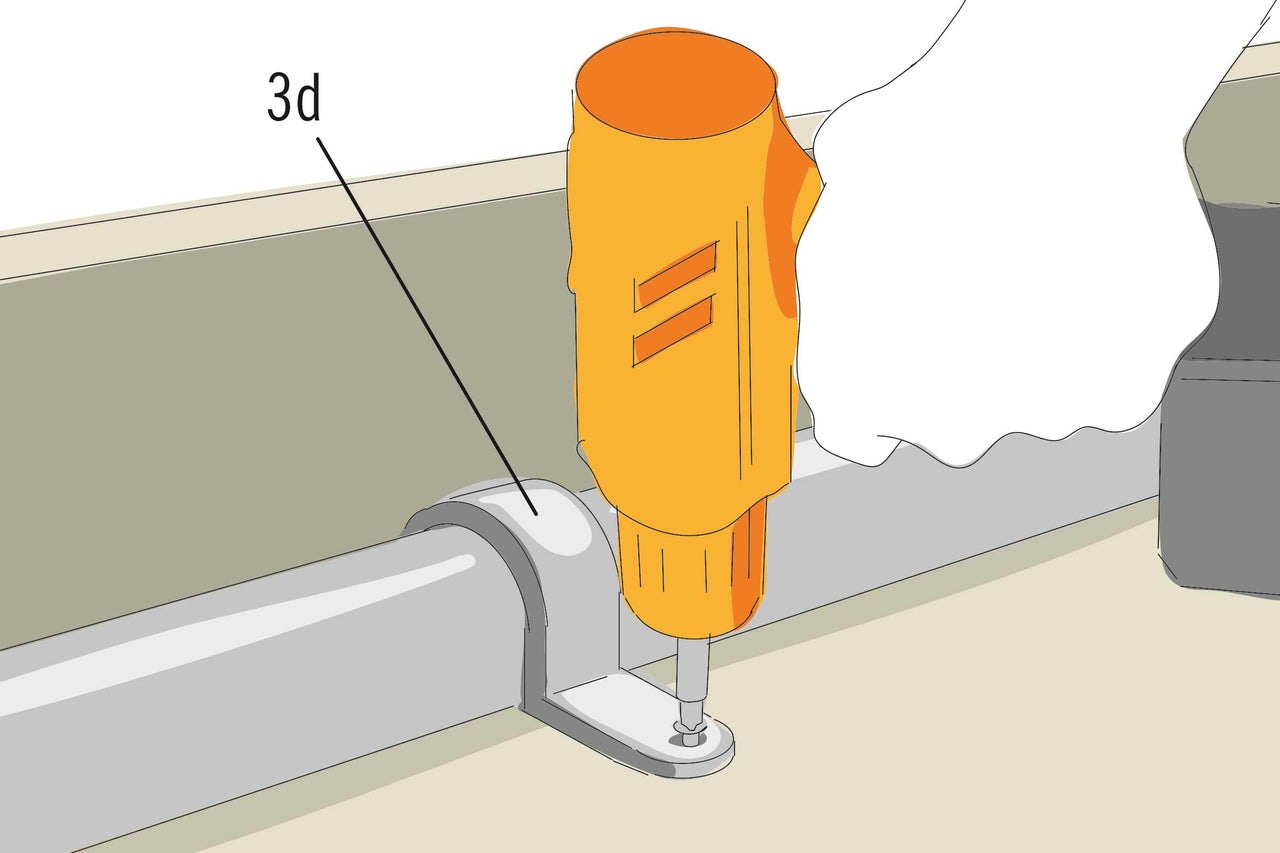

Richte das Fußgestell gleichmäßig zur Tischplatte aus, so dass die Rohre parallel zu den Kanten der Tischplatte verlaufen. Befestige die Rohre an der Tischplatte mit Rohrschellen. An den Längsseiten nimmst Du jeweils 3, an den Schmalseiten 2 Rohrschellen. Die Verschraubung erfolgt mit Spanplattenschrauben 3,5x16 mm.
Rollen ergänzen
11
Stecke die montagefertigen Rollen auf die Enden der Rohre „2b“ auf.
Konferenztisch fertigstellen
12

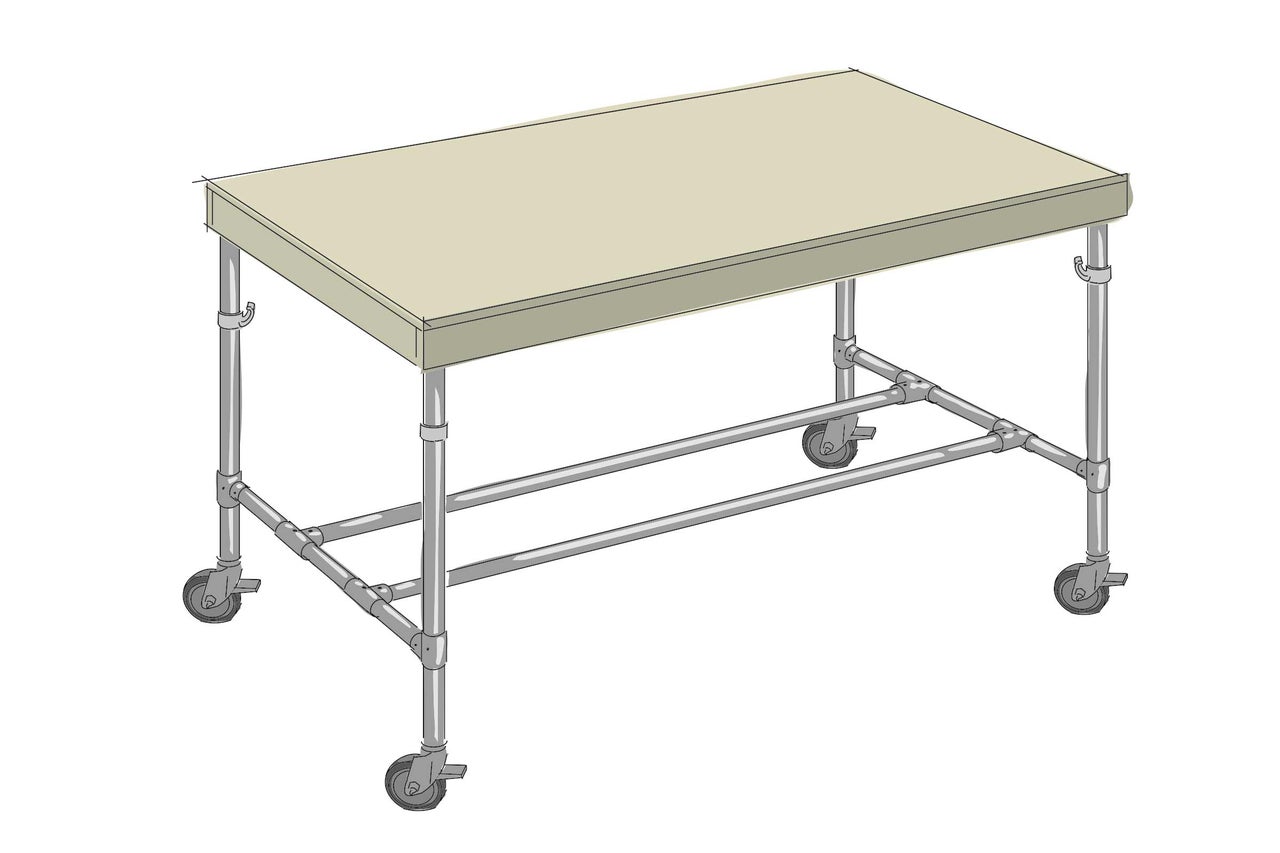

Der Konferenztisch kann jetzt umgedreht und auf seine Füße gestellt werden. Stelle noch die gewünschte Höhe und
den Randabstand am Zwischenrahmen nach Deinen Bedürfnissen ein. Der Rahmen kann beispielsweise perfekt als Fußstütze genutzt werden. Die Höhe der Stellringe mit Haken kann jetzt ebenfalls auf die Wunschhöhe eingestellt werden. Achte darauf, dass die Haken nach innen angeordnet sind, damit es nicht zu Verletzungen kommen kann. Der Konferenztisch ist nun fertig.
Sicherheitshinweise
Nachfolgende Anleitungen wurden mit größtmöglicher Sorgfalt erstellt, können aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z. B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
- GERÜSTROHRE BUILDIFY: Die Stahlrohre sowie die dazu passenden Verbindungsteile und Fußplatten sind Möbelbauteile; die Verwendung als Gerüst oder Konstruktion für tragende Zwecke ist deshalb nicht zulässig.
