Das brauchst Du

Material

von

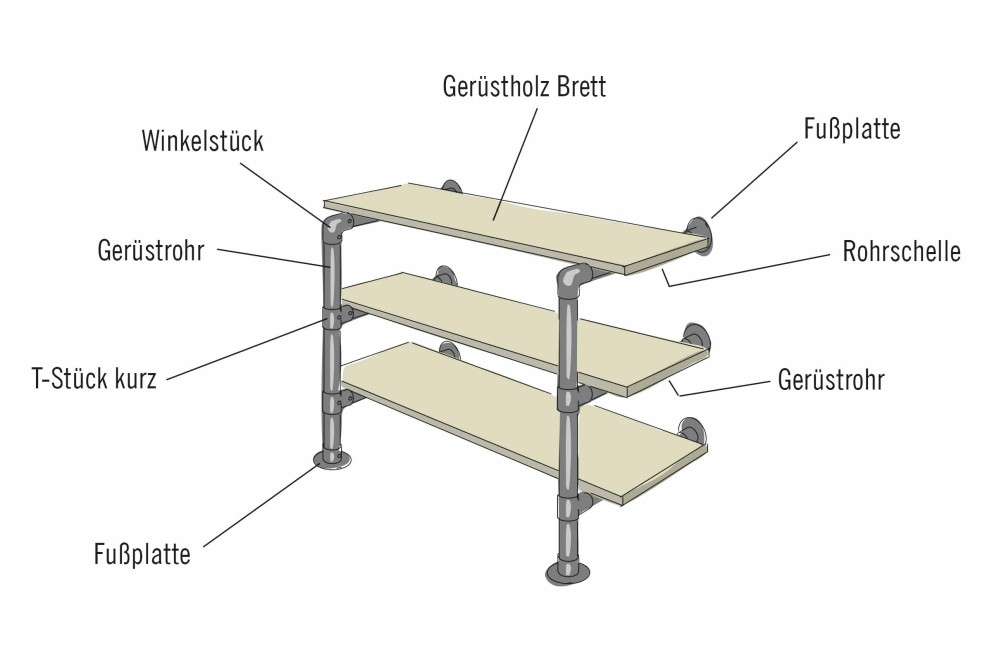

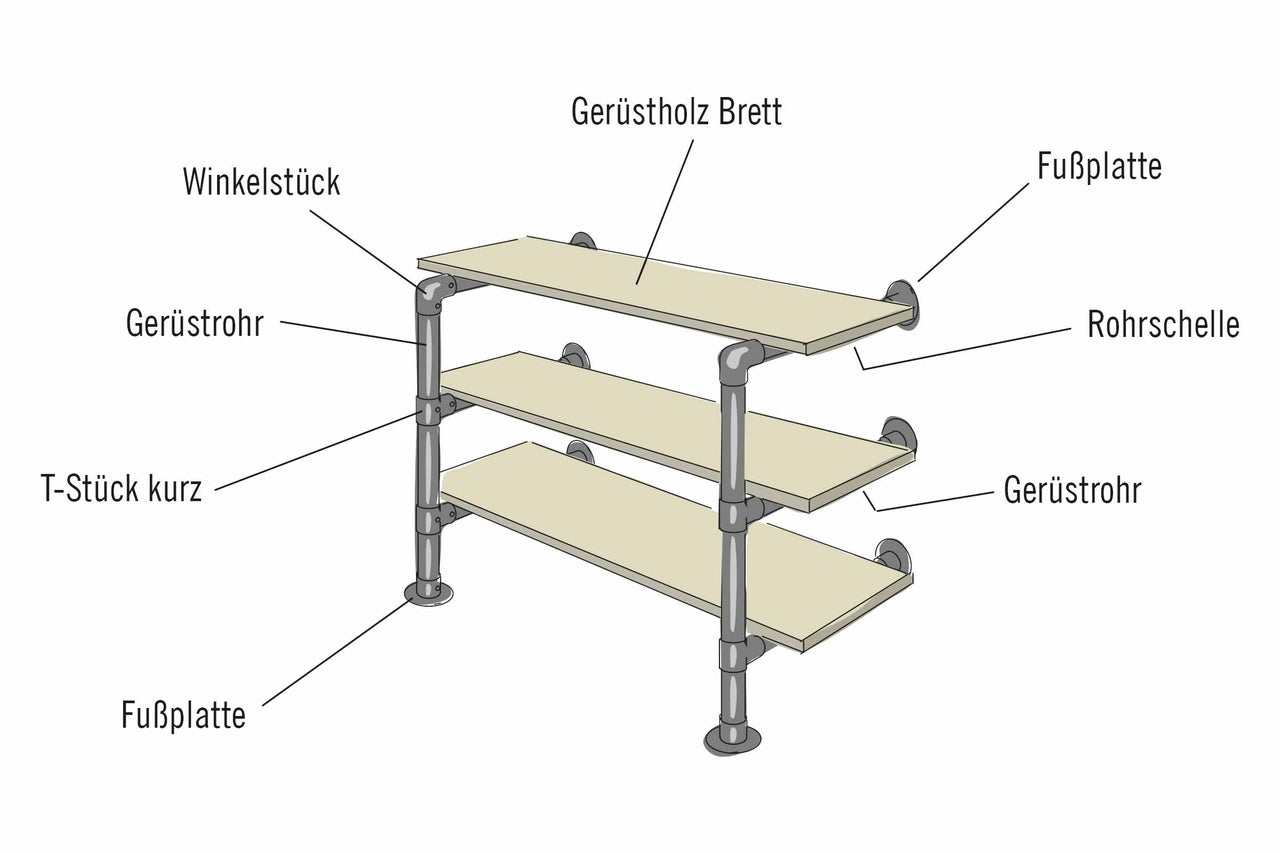

regal aus geruestrohren und holz selber bauen skizze

Vorbereitung

Das Regal aus Rohren kannst Du in drei Varianten bauen.

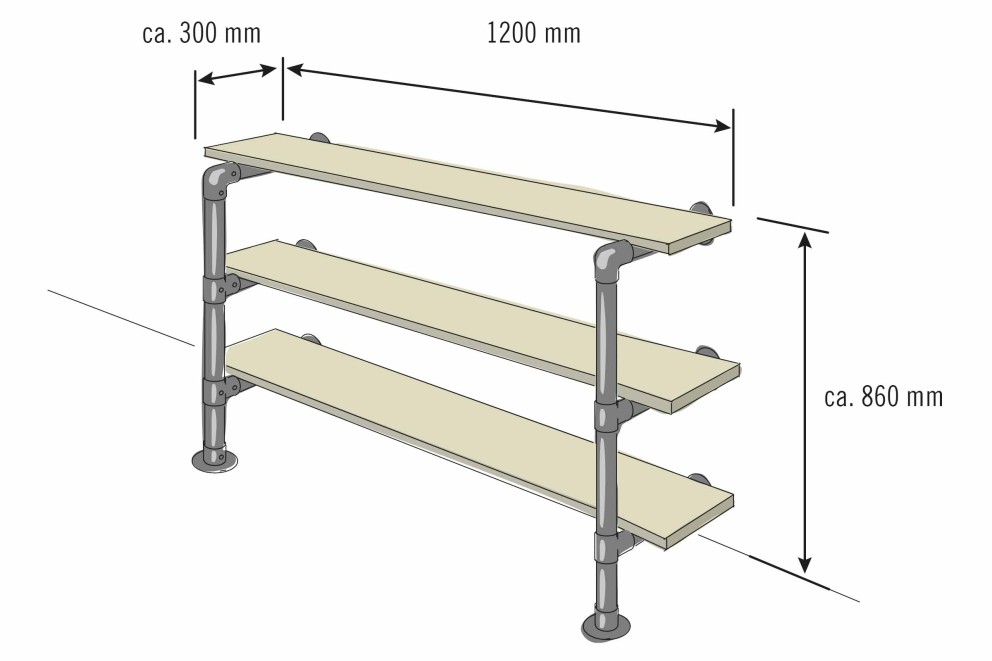

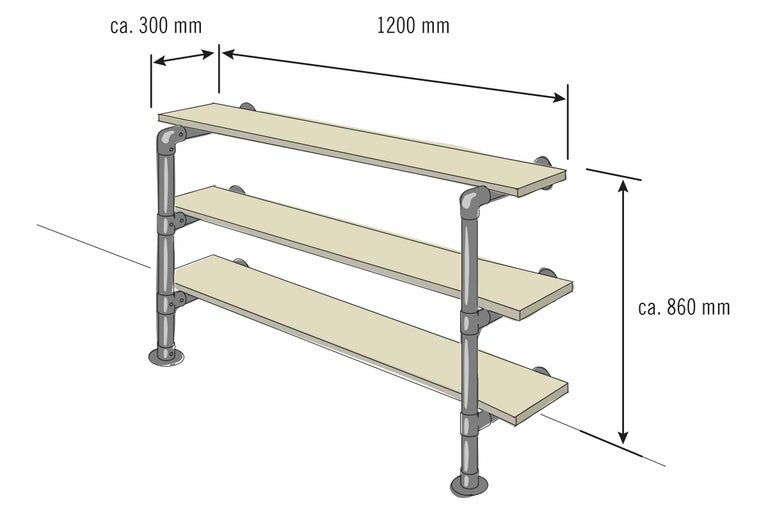

Regal Lee, Aufbaubeispiel A:

Länge 1200 mm: 3 Ablageflächen je 1 Gerüstholzbrett

  • 8 x BUILDIFY Fußplatte rund für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Winkelstück Rohrverbinder 90° für Gerüstrohr, Stahl Ø 33 mm
  • 4 x BUILDIFY T-Stück kurz Rohrverbinder für Gerüstrohr, Stahl Ø 33 mm
  • 6 x BUILDIFY Rohrschelle Befestigungsbügel für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Gerüstrohr aus Stahl 1000 mm Ø 33 mm Zuschnitt auf: 2 x 800 mm 6 x 270 mm
  • 2 x BUILDIFY Gerüstholz Brett Vintage grau 30 x 195 x 2500 mm Zuschnitt auf: 3 x 1200 mm

regal aus geruestrohren und holz selber bauen aufbaubeispiel

Regal Lee, Aufbaubeispiel B:

Länge 800 mm: 3 Ablageflächen je 1 Gerüstholzbrett

  • 8 x BUILDIFY Fußplatte rund für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Winkelstück Rohrverbinder 90° für Gerüstrohr, Stahl Ø 33 mm
  • 4 x BUILDIFY T-Stück kurz Rohrverbinder für Gerüstrohr, Stahl Ø 33 mm
  • 6 x BUILDIFY Rohrschelle Befestigungsbügel für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Gerüstrohr aus Stahl 1000 mm Ø 33 mm, Zuschnitt auf: 2 x 800 mm 6 x 270mm
  • 1 x BUILDIFY Gerüstholz Brett Vintage grau 30 x 195 x 2500 mm, Zuschnitt auf: 3 x 800 mm

regal aus geruestrohren und holz selber bauen kleine variante

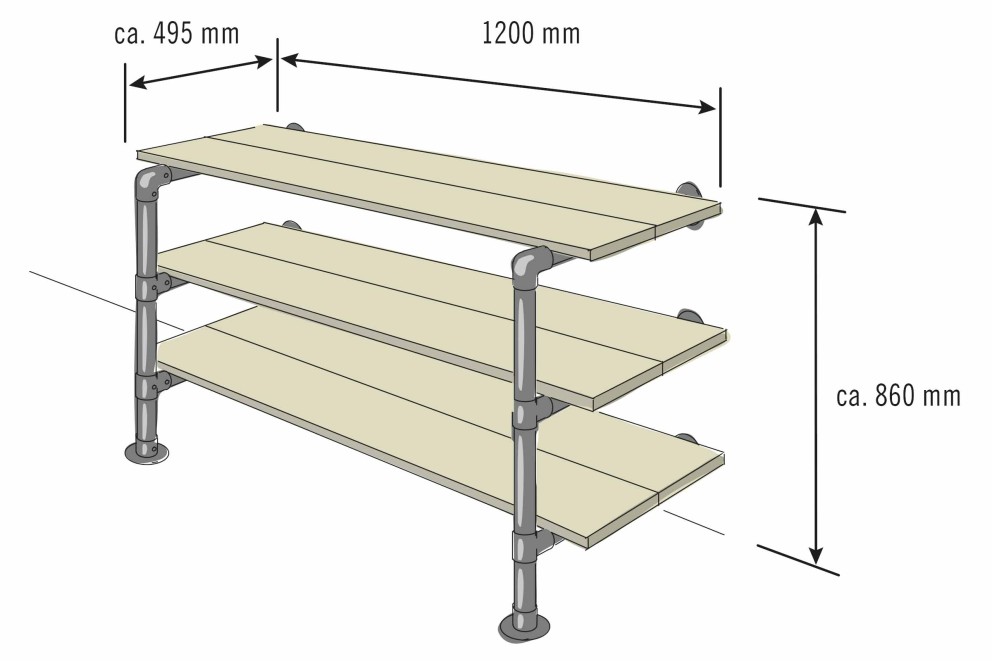

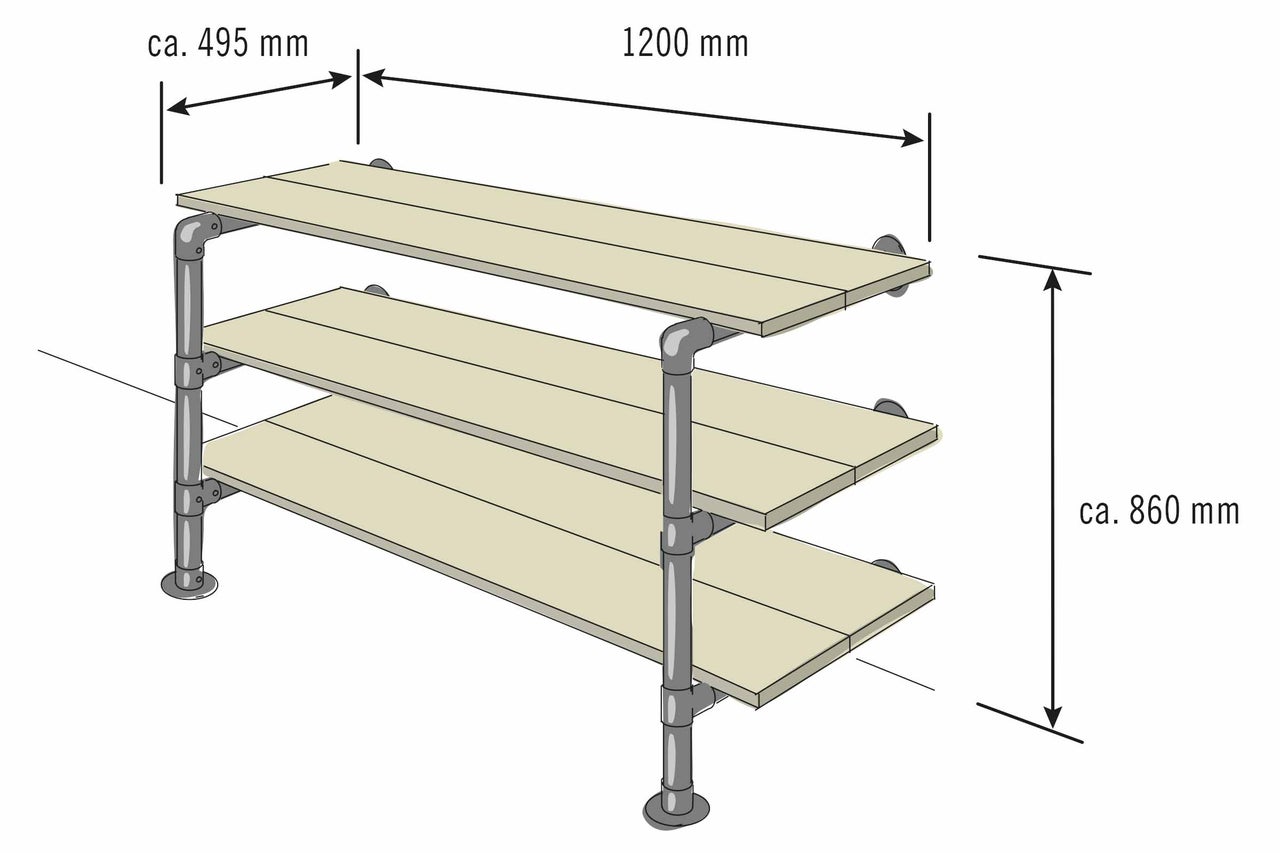

Regal Lee, Aufbaubeispiel C Länge 1200 mm:

Länge 1200 mm: 3 Ablagefächen je 2 Gerüstholzbretter

  • 8 x BUILDIFY Fußplatte rund für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Winkelstück Rohrverbinder 90° für Gerüstrohr, Stahl Ø 33 mm
  • 4 x BUILDIFY T-Stück kurz Rohrverbinder für Gerüstrohr, Stahl Ø 33 mm
  • 12 x BUILDIFY Rohrschelle Befestigungsbügel für Gerüstrohr, Stahl Ø 33 mm
  • 2 x BUILDIFY Gerüstrohr aus Stahl 1000 mm Ø 33 mm, Zuschnitt auf: 2 x 800 mm 6 x 465 mm
  • 3 x BUILDIFY Gerüstholz Brett Vintage grau 30 x 195 x 2500 mm, Zuschnitt auf: 6 x 1200 mm

regal aus geruestrohren und holz selber bauen grosse variante

Farbliche Gestaltung

Mit Farbakzenten kann das Regal nach Deinen Wünschen gestaltet werden. Wie Du die Metallteile lackierst, erfährst Du hier:

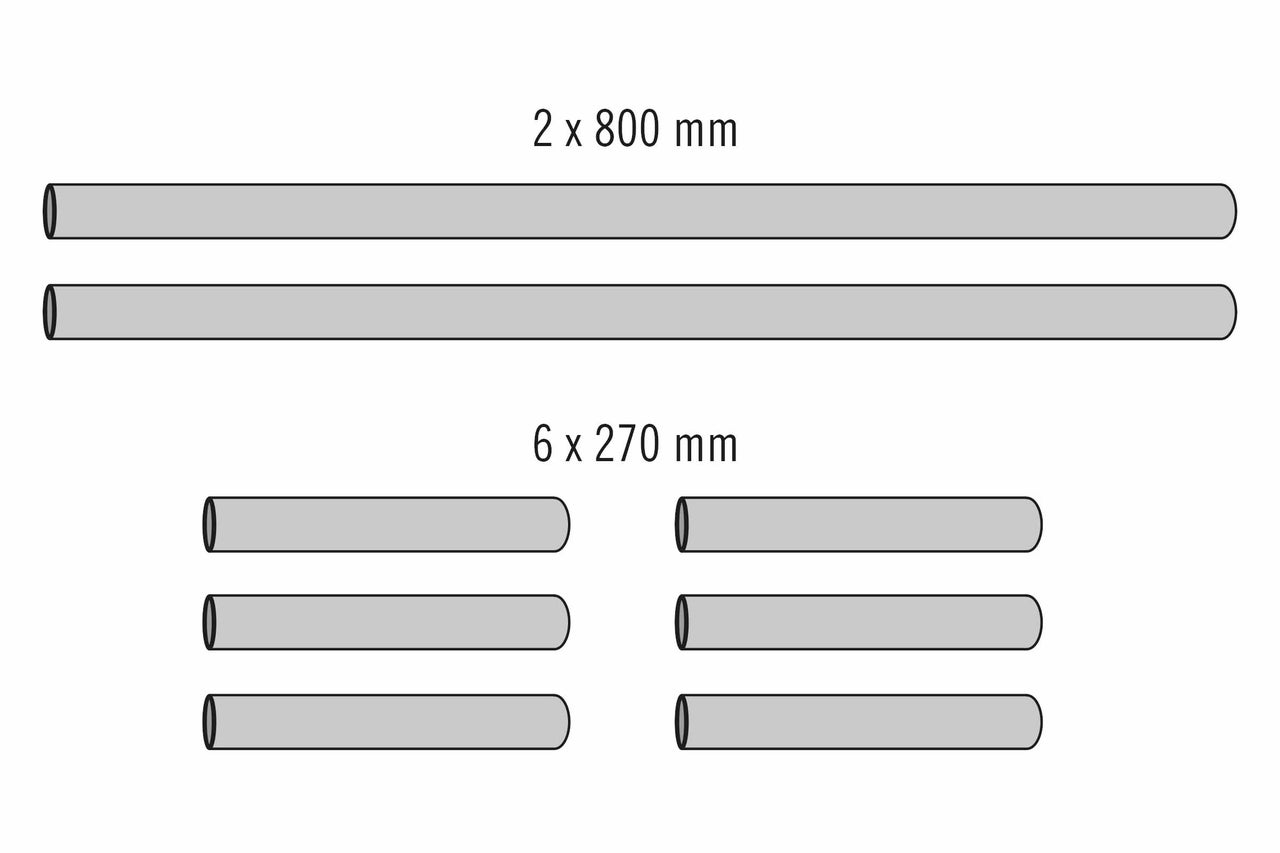

Zuschnitt Gerüstrohre

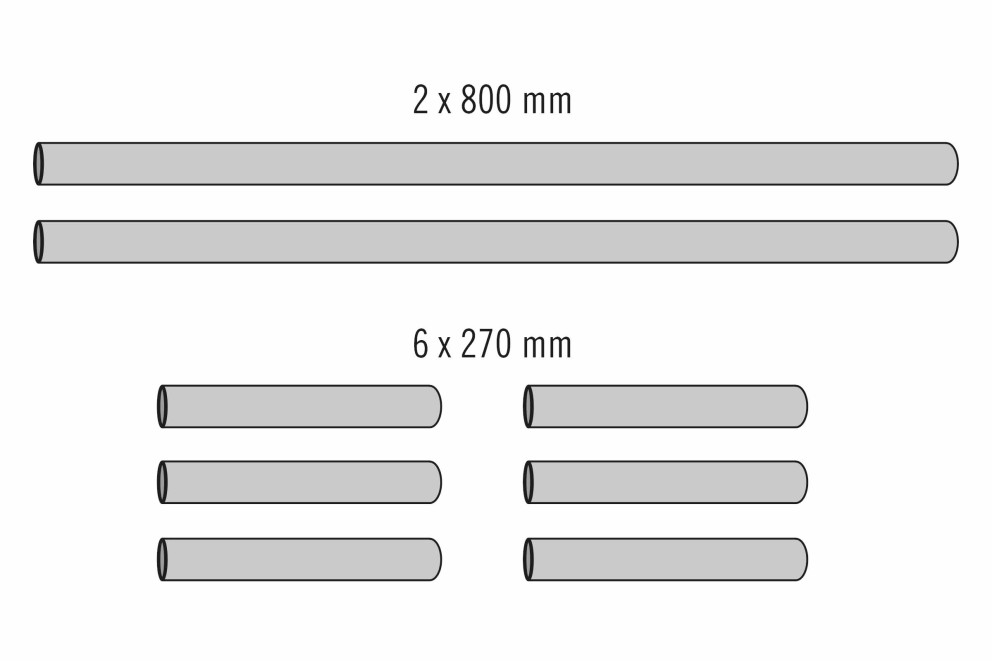

Beachte beim Zuschnitt, dass das Regal in verschiedenen Größen gebaut werden kann. Die Maße der einzelnen Bauteile ändern sich dadurch. Die untenstehenden Maße sind für die kleine Variante des Regals aus Gerüstrohren.

regal aus geruestrohren und holz selber bauen as 01

Rohre vollständig verbinden

Achte darauf, dass die Rohre vollständig in die Verbinder eingeschoben werden, damit die Verbindungen stabil sind und nicht wackeln. Beachte dies schon beim Abmessen der Rohre.

Arbeitsschritte

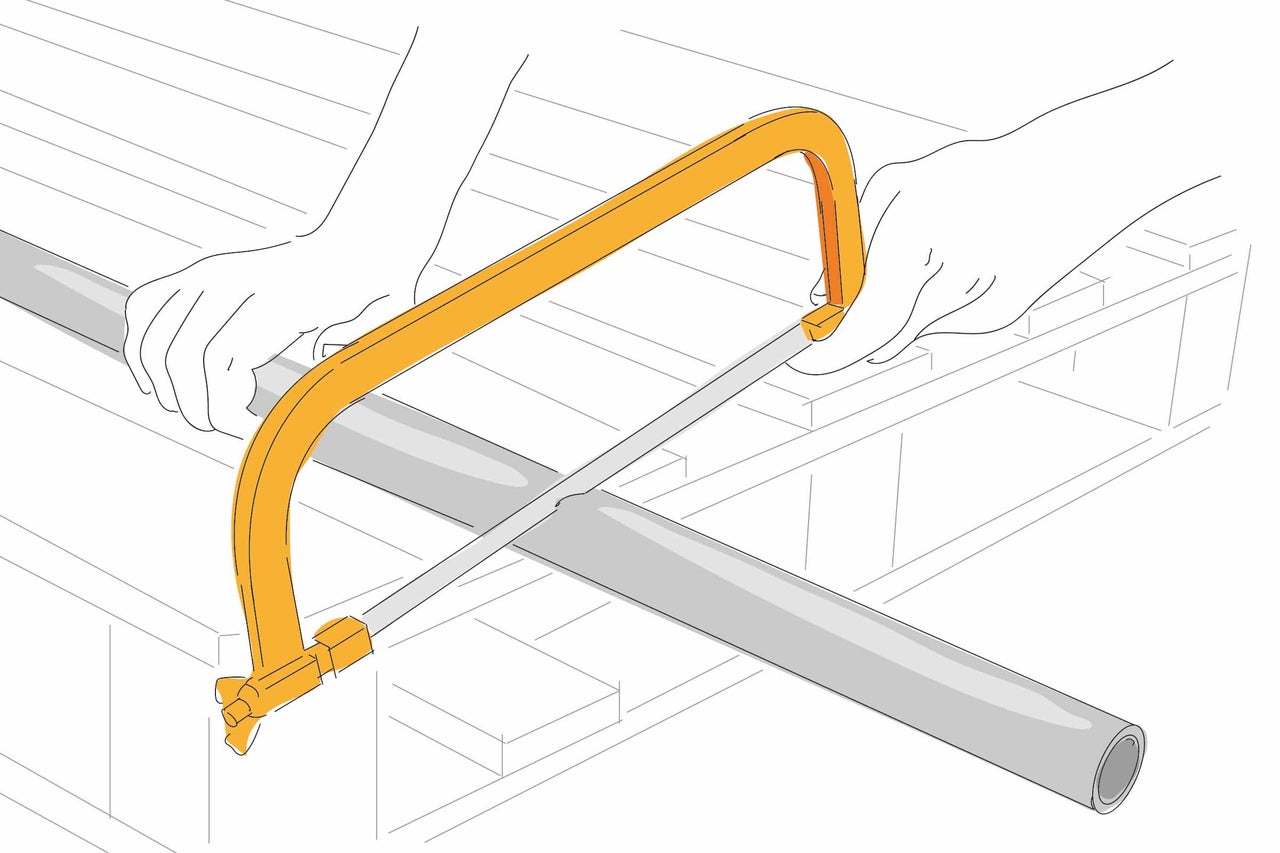

Rohre kürzen

01

In der Anleitung wird der Bau der Aufbauvariante A gezeigt. Kürze dafür die Rohre mit der Metallsäge auf folgende Längen: 2 Stück 800 mm, 6 Stück 270 mm.

regal aus geruestrohren und holz selber bauen as 02
regal aus geruestrohren und holz selber bauen as 02

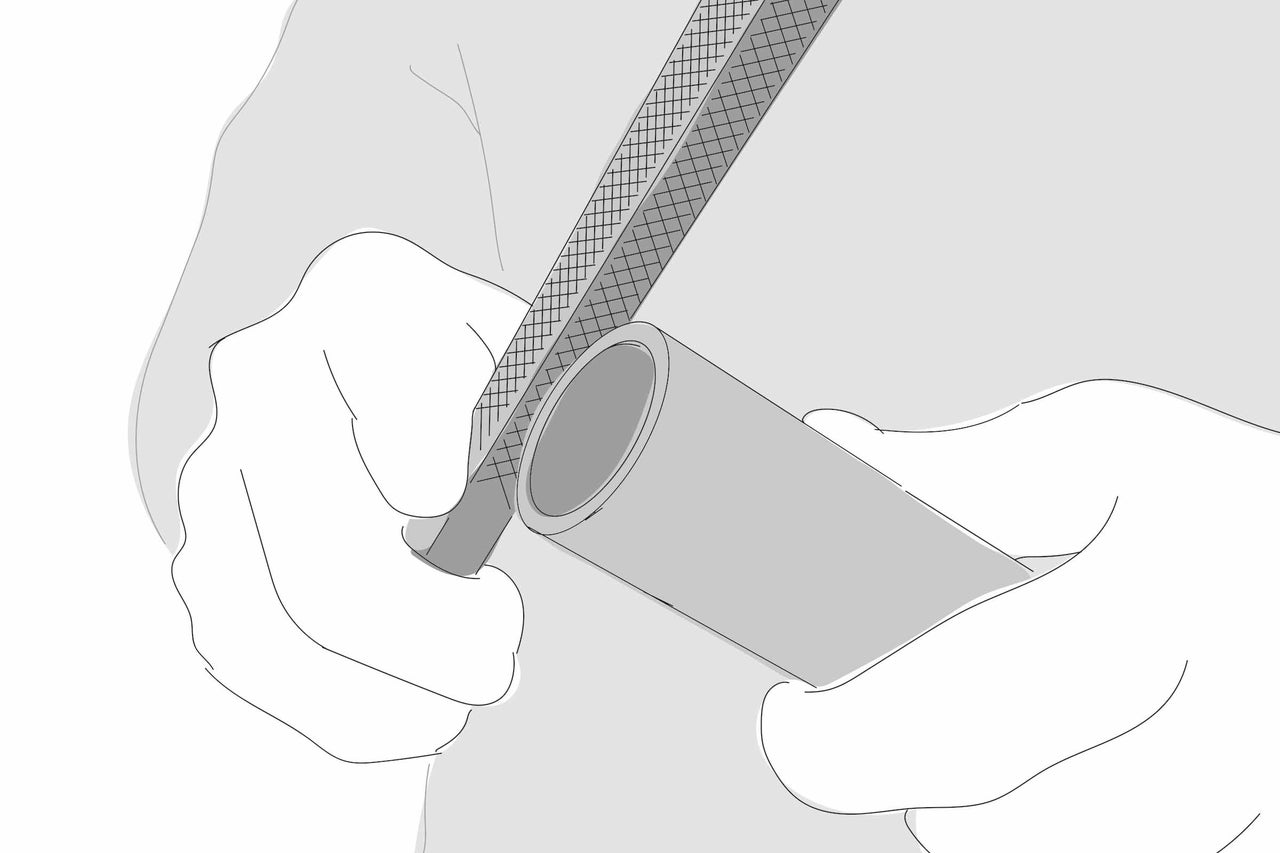

Schnittkanten glätten

02

Glätte die Schnittkanten mit einer Feile oder Schleifpapier. Trage zum Schutz vor Schmutz und Verletzungen geeignete Arbeitshandschuhe.

regal aus geruestrohren und holz selber bauen as 03
regal aus geruestrohren und holz selber bauen as 03

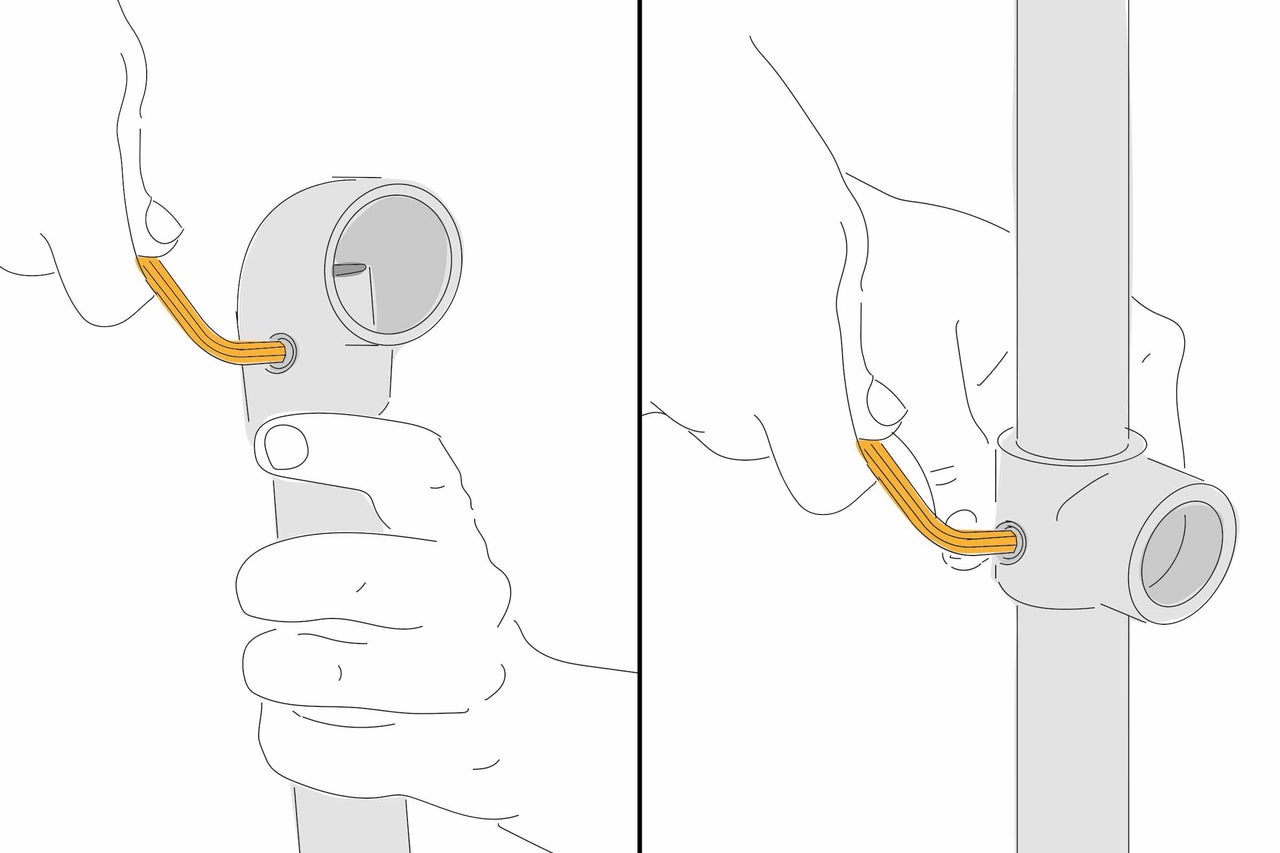

Winkelstücke und T-Stücke montieren

03

Baue zwei gleiche Regalkonsolen zusammen. Stecke an den oberen Enden der 800 mm langen Rohre Winkelstücke auf und schraube sie an. Stecke dann je zwei T-Stücke auf und schraube sie in der gewünschten Position für die Regalböden fest.

regal aus geruestrohren und holz selber bauen as 04
regal aus geruestrohren und holz selber bauen as 04

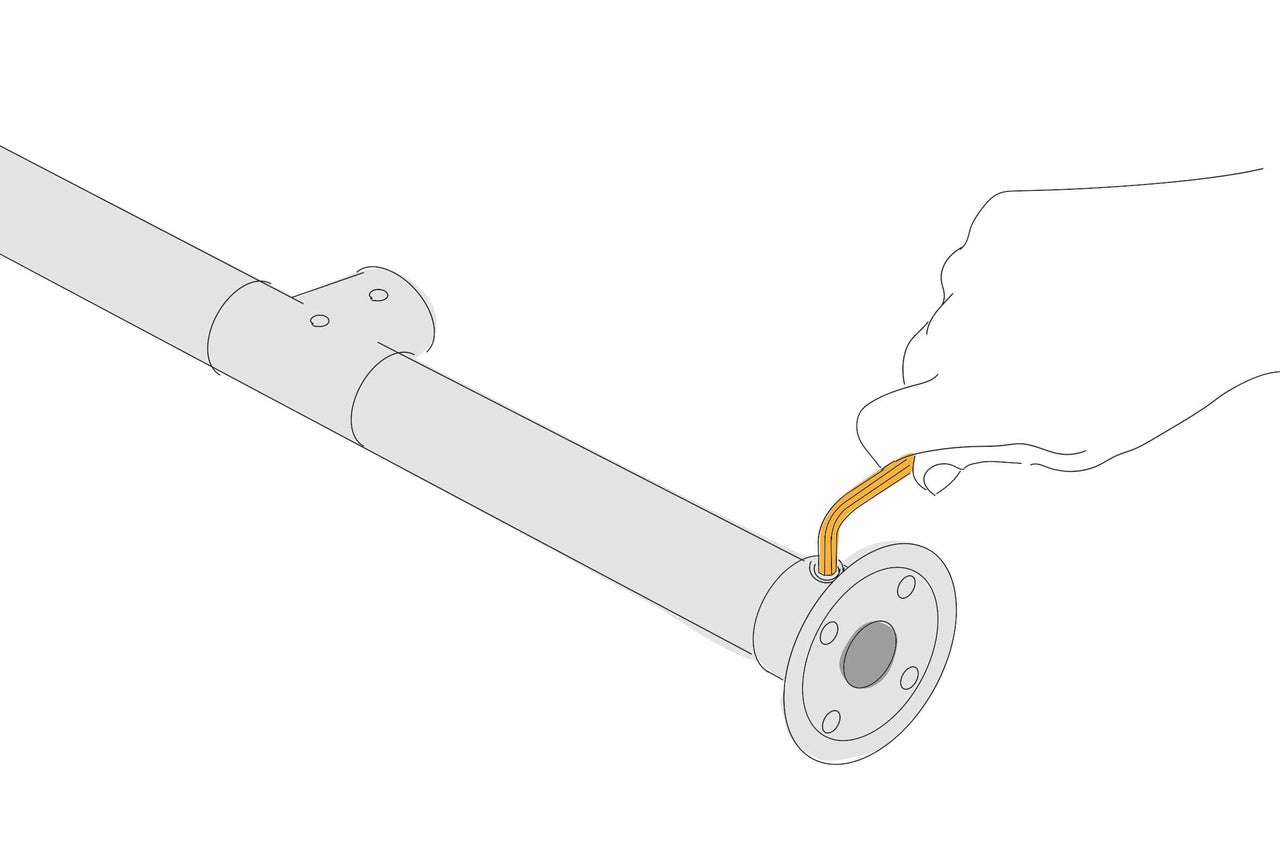

Fußplatten montieren

04

Schraube die Fußplatten an die Rohrenden.

regal aus geruestrohren und holz selber bauen as 05
regal aus geruestrohren und holz selber bauen as 05

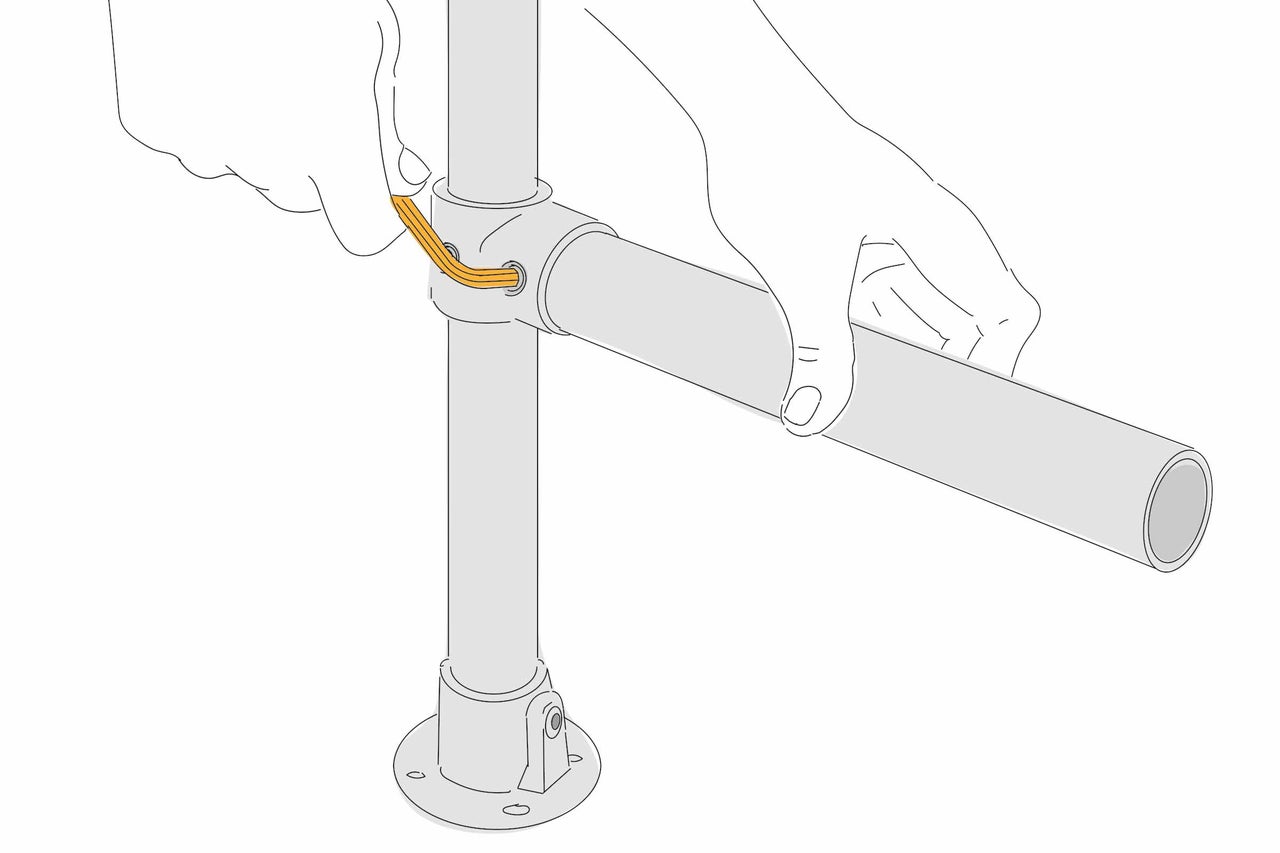

Rohre verbinden

05

Stecke die Querrohre in die T-Stücke ein. Ziehe nach dem Ausrichten der Rohre die Schrauben mit dem Inbusschlüssel fest. Danach kannst Du mit der Lackierung beginnen. Details und Infos zur Lackierung findest Du in der Anleitung „Gerüstrohre lackieren“.

regal aus geruestrohren und holz selber bauen as 06
regal aus geruestrohren und holz selber bauen as 06

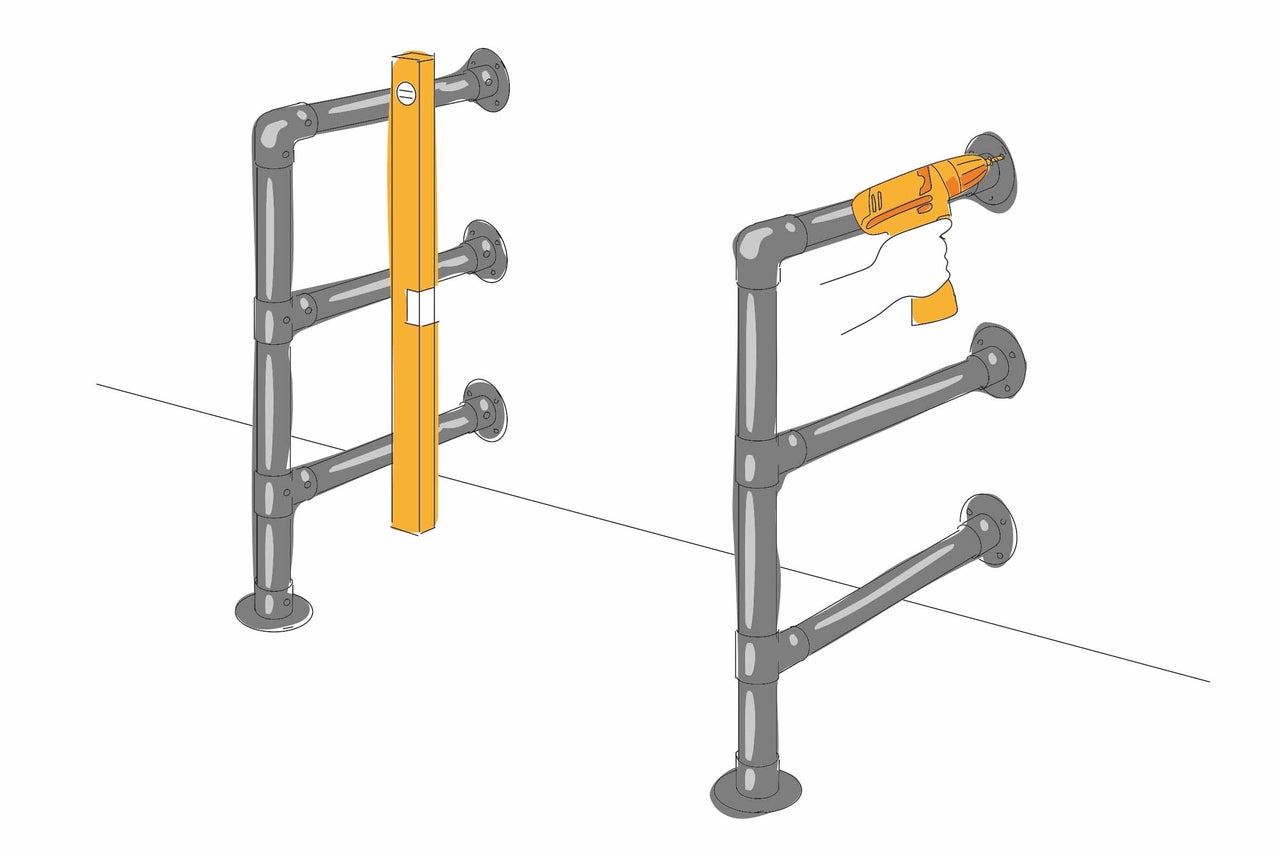

Regal ausrichten

06

Stelle nach der Lackierung die Regalkonsolen auf und richte sie mit der Wasserwaage aus. Schraube die Fußplatten an der Wandfläche an. Je nach Wandbeschaffenheit brauchst Du dafür Dübel. Die Befestigung an der Bodenfläche ist optional.

regal aus geruestrohren und holz selber bauen as 07
regal aus geruestrohren und holz selber bauen as 07

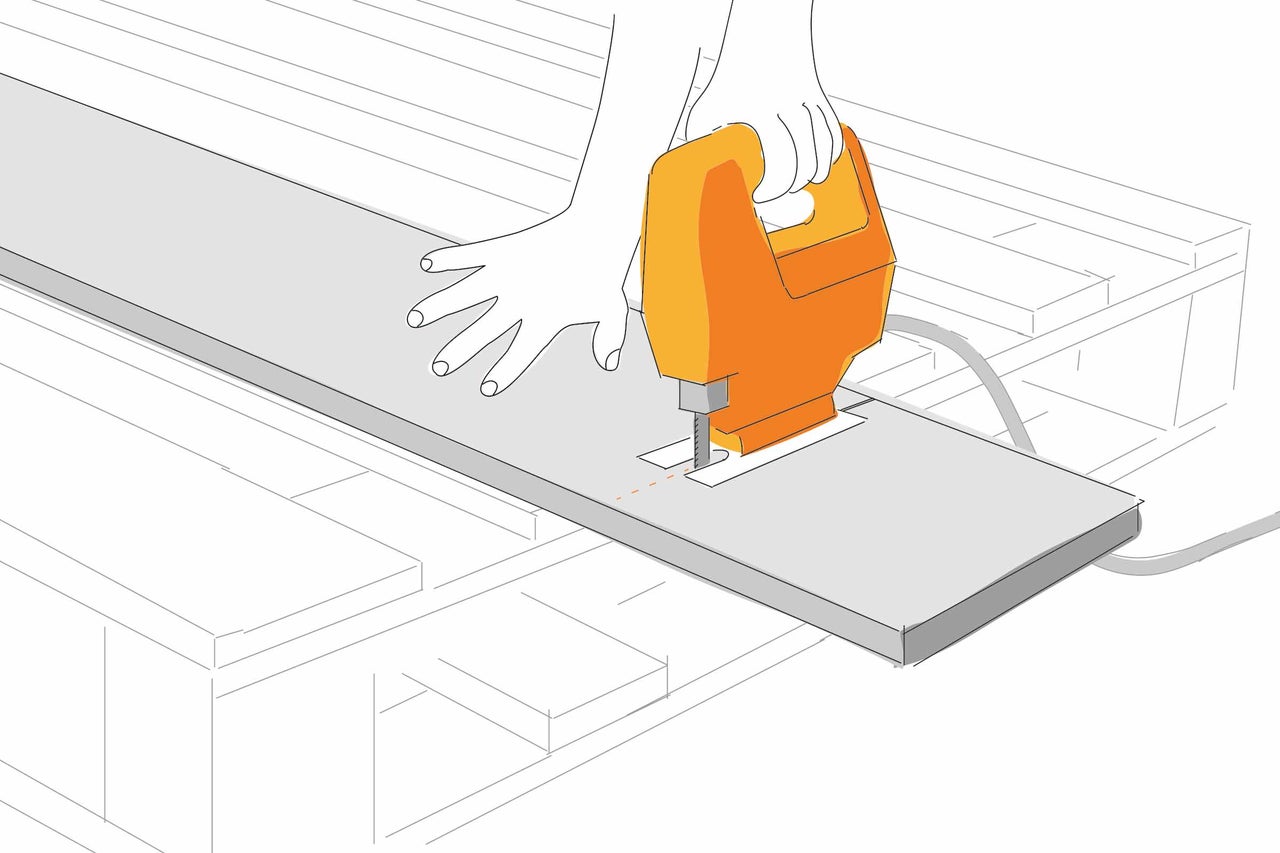

Bretter zuschneiden

07

Schneide die 3 Regalböden jeweils auf 1200 mm Länge zu.

regal aus geruestrohren und holz selber bauen as 08
regal aus geruestrohren und holz selber bauen as 08

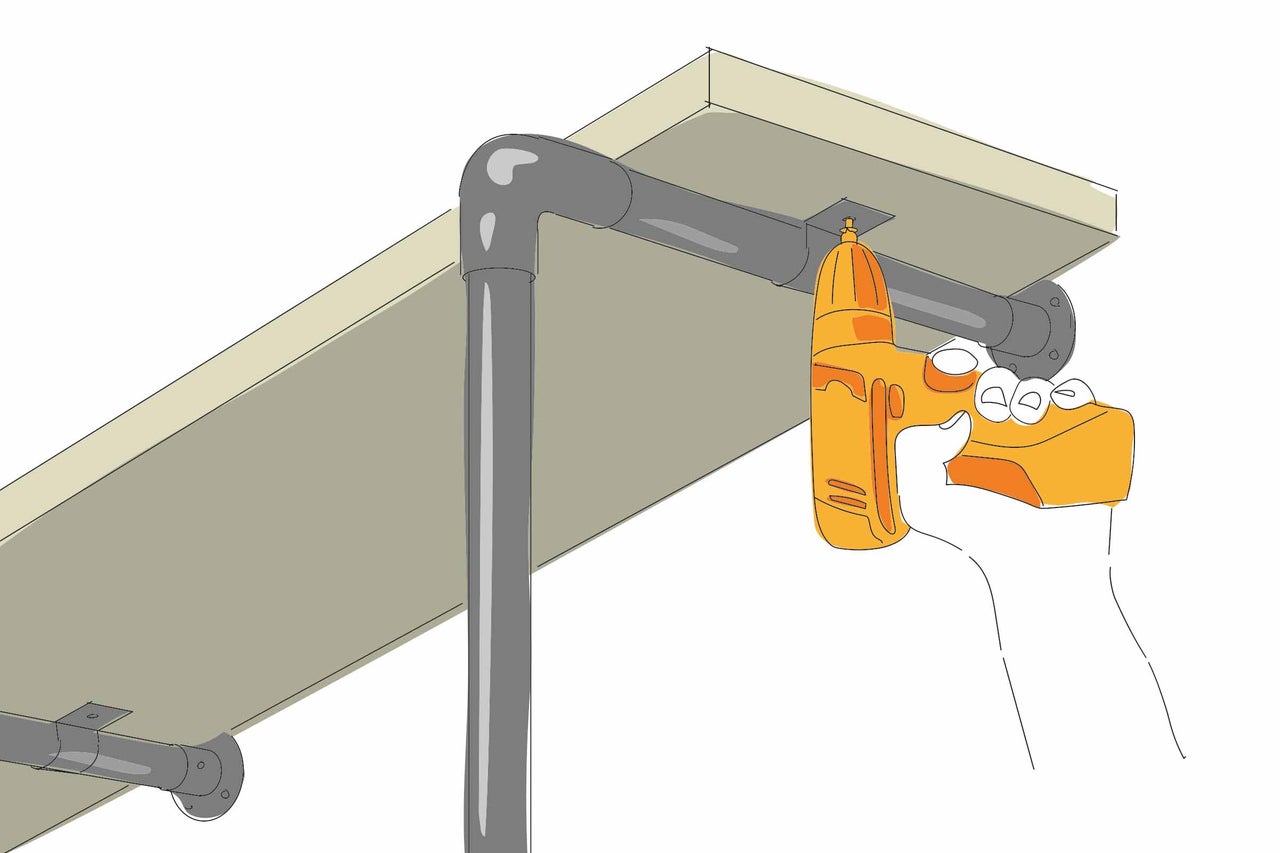

Regalböden anschrauben

08

Die Bretter für die Regalböden werden so zusammengesetzt, dass sie zwischen die Fußplatte und das Winkelstück passen. Schraube sie von unten jeweils mit einer Rohrschelle an.

regal aus geruestrohren und holz selber bauen as 09
regal aus geruestrohren und holz selber bauen as 09

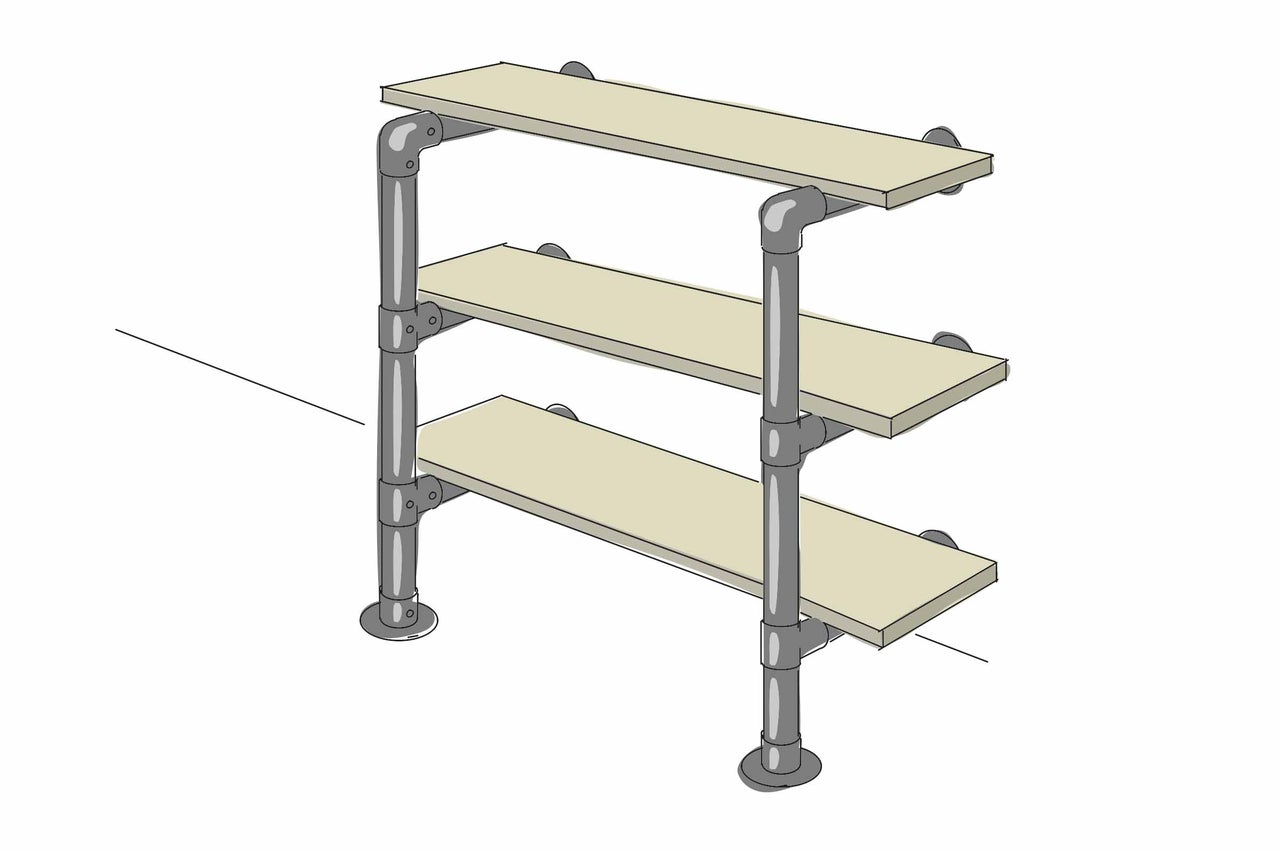

Regal befüllen

09

Das Regal ist fertig, jetzt kannst Du es befüllen. Hast Du Gegenstände die Du nicht offen ins Regal stellen willst, kannst Du die kleinen Obstkisten von BUILDIFY ins Regal stellen und die Sachen dort verstauen.

regal aus geruestrohren und holz selber bauen as 10
regal aus geruestrohren und holz selber bauen as 10

Sicherheitshinweise

Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzu ziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.

  • Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
  • Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
  • Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z. B. Splitter) vorzubeugen.
  • Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
  • GERÜSTROHRE BUILDIFY: Die Stahlrohre sowie die dazu passenden Verbindungsteile und Fußplatten sind Möbelbauteile; die Verwendung als Gerüst oder Konstruktion für tragende Zwecke ist deshalb nicht zulässig.
