Campingbox Bettsystem für Ducato/Crafter/Sprinter aufbauen

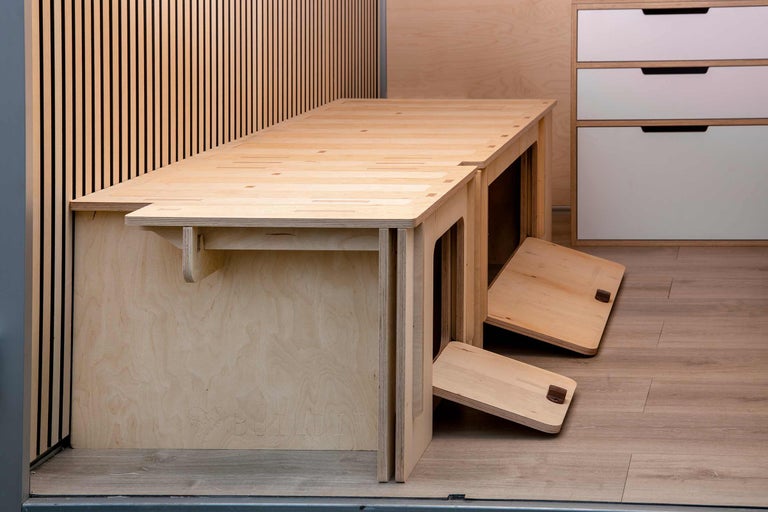

Entdecke das Bett zum Reisen. Mit dem Ausziehbett Christoph von BUILDIFY bist Du für jedes Abenteuer gerüstet. Es bietet viel Platz zum Schlafen, Sitzen und Verstauen. Einfach praktisch: Zusammenstecken, losfahren, ausziehen, ausruhen.

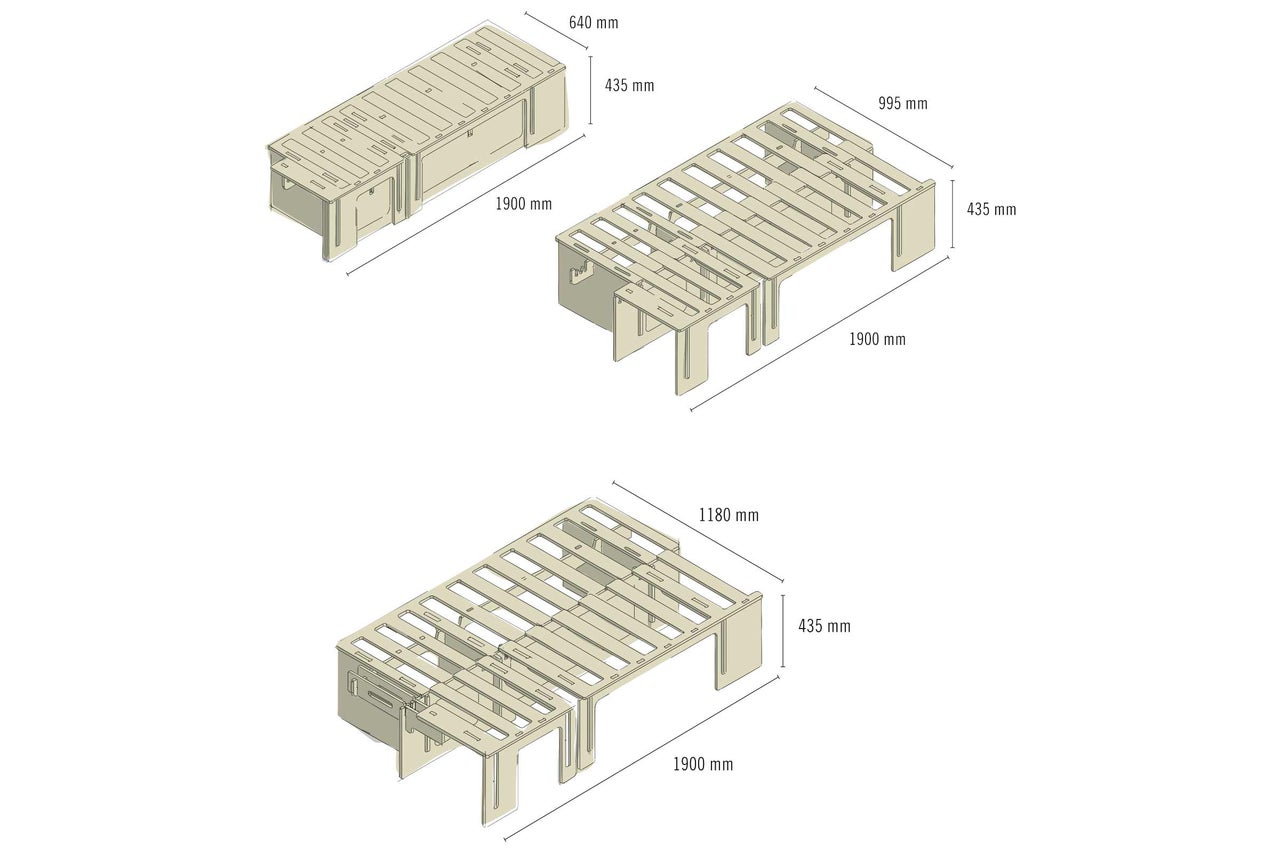

Ausgezogen bietet das Bett eine max. Liegefläche von: L: 1.900 mm x B: 1.180 mm H: 435 mm oder L: 1.900 mm x B: 995 mm x H: 435 mm. Zusammengeschoben eine Fläche von: L: 1.900 mm x B: 640 mm x H: 435 mm . Die Bank verfügt über zwei Staufächer mit den Maßen: L: 1.045 mm x B: 580 mm x H: 320 mm und L: 450 mm x B: 580 mm x H: 320 mm . Zusätzlich kannst Du Dir die passende Matratze für das Bett Christoph kaufen.
Möchtest Du das Bett in einen VW-Bus einbauen, gibt es eine zweite, etwas kleinere Version von Christoph mit den entsprechenden Maßen. Soll Dein Bett insgesamt etwas kleiner sein, ist das Ausziehbett Marco für Ducato, Crafter, Sprinter oder VW was für Dich. Hier geht's zu den Anleitungen.
Das brauchst Du
Vorbereitung
In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Campingbett. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Wandelement mit Frontseite verbinden
01
Stelle die Frontseite (A) auf und stecke das erste Wandelement (B) in die linke Aussparung der Frontseite ein.
Wandelement und Zwischenwand einsetzen
02
Stecke in die hintere Aussparung das zweite Wandelement (B) und in die mittlere Aussparung die Zwischenwand (C) ein. Die Bauteile müssen danach oben bündig abschließen.
Strebe mit Wandelementen verbinden
03
Verbinde mit der Strebe (D) die drei Wandelemente. Die Strebe steht seitlich auf beiden Seiten über.
Auf bündigen Abschluss achten
04
Die Oberkanten der Strebe und der Wände müssen bündig abschließen.
Abdeckplatte befestigen
05
Lege die Finger-Abdeckplatte (E) so auf das vorgefertigte Unterteil auf, dass alle Zapfen in die vorgestanzten Nuten der Abdeckplatte passen. Drücke die Abdeckplatte fest.
Weißen Gummihammer nutzen
Wenn sich die Steckverbindungen schwer zusammenfügen lassen, kann das Zusammenbauen mit einem Gummihammer unterstützt werden. Am besten einen weißen Gummihammer verwenden und dabei nur vorsichtige Schläge ausführen.
Breites Ausziehelement des Campingbetts montieren
06
Stecke die erste Winkelstrebe (H) in die linke Aussparung der Frontseite (F) ein.
Stopper vorbereiten
07
Entferne an den Stoppern (J) die fertigungsbedingten kleinen Stege mit Schleifpapier. Setze den Stopper (J) in die Nut am Ende der Winkelstrebe ein - siehe auch nachfolgendes Detailbild. Montiere die zweite Winkelstrebe ebenso mit dem Stopper.
Stopper befestigen
08
Der Stopper verhindert das Herausfallen des Ausziehelementes aus dem Gehäuse.
Abdeckplatte anbringen
09
Stecke die Finger-Abdeckplatte (L) auf das vorgefertigte Unterteil auf. Die Zapfen müssen in die vorgestanzten Nuten passen.
Schmales Ausziehelement des Campingbetts montieren
10
Stecke die Winkelstrebe (I) in die linke und die Winkelstrebe (H) in die Rechte Aussparung der Frontseite (G) ein.
Stopper befestigen
11
Entferne am Stopper (J) wie zuvor die kleinen Stege mit Schleifpapier. Setze den Stopper in die hintere Nut der Winkelstrebe (H) ein.
Abdeckplatte montieren
12
Montiere auf das vorgefertigte Unterteil die Finger-Abdeckplatte (M).
Tür der Staufächer montieren
13
Befestige die Türen (0 + P) mit jeweils zwei Scharnieren an den Gehäuseöffnungen. Verschraube dazu die Scharniere mit Senkkopfschrauben 3x25 mm zuerst an den Schmalseiten der Türen und dann an den Gehäuseöffnungen.
Push Lock Möbelschloss montieren
14
Jetzt wird das Push Lock Möbelschloss montiert. Dazu den bei der Campingbox mitgelieferten Anschlag von innen passend zum Push Lock Möbelschloss anbringen. Es werden 4 Senkkopfschrauben 3x16 mm benötigt.
Elemente der Campingbox zusammenbauen
15
Setze das schmale Ausziehelement am linken Ende des Gehäuses auf und ziehe es nach vorne aus.
Stützen einsetzen
16
Setze die beiden Stützen (N) in die Nuten der überstehenden Strebe (D) und der Frontseite ein.
Breites Ausziehelement einsetzen
17
Setze das breite Ausziehelement ebenfalls auf.
Verwendungsmöglichkeiten Ausziehbett
18
Das Bett muss nun noch im Auto verankert und gesichert werden. Im zusammengeschobenen Zustand entsteht eine Sitzbank und im ausgezogenen Zustand ein Bett für Deinen Camper. Hinter den beiden Türen befindet sich gut nutzbarer Stauraum.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, deren ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
