Anleitung

Wasserhahn montieren

Wasserhahn wechseln oder Wasserhahn montieren kannst Du selbst. In unserer Anleitung zeigen wir Dir Schritt für Schritt, wie‘s geht.

Herausforderung
Macher
1

Das brauchst Du

Planung und Vorbereitung

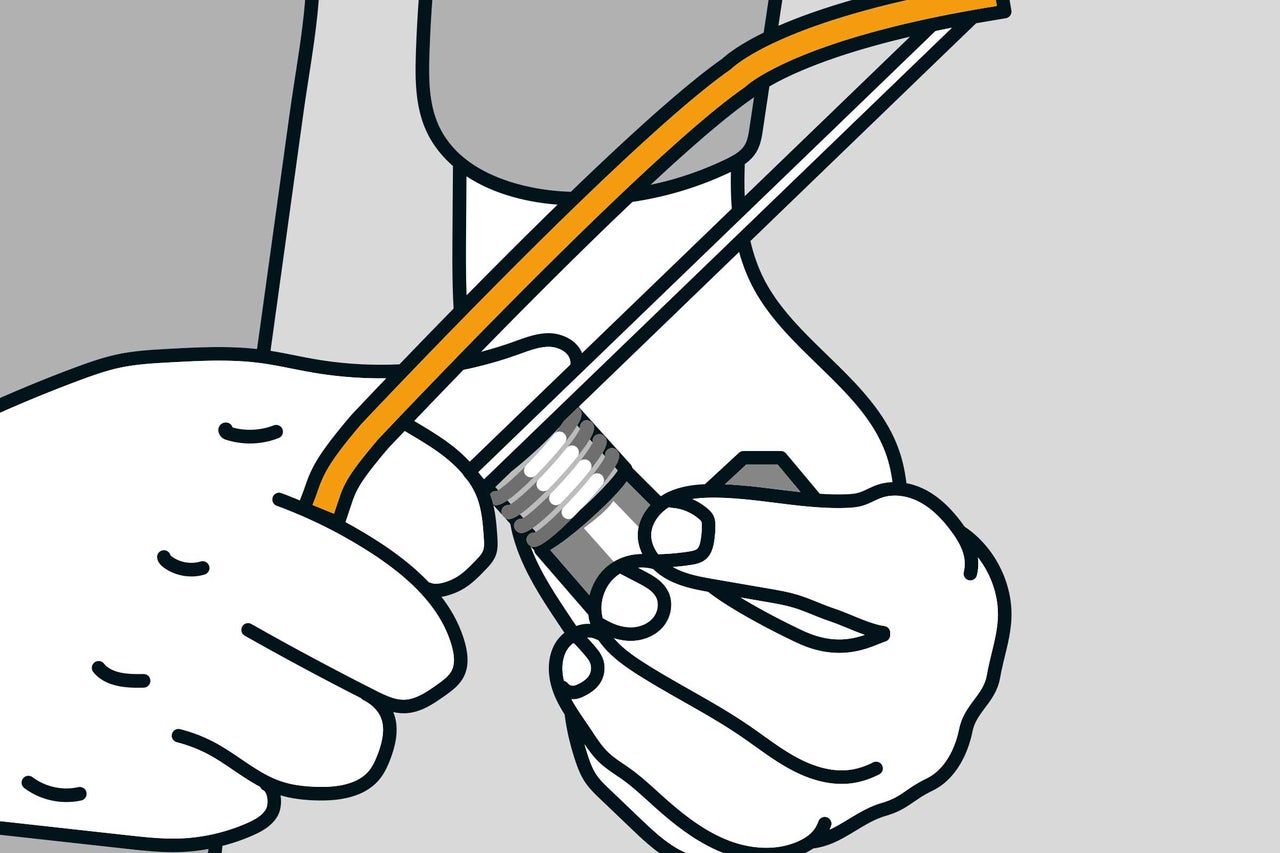

Materialmengen ermitteln

01

Zuerst montierst Du neue Eckventile. Diese müssen mit Hanf abgedichtet werden. Dazu das Gewinde mit einem Sägeblatt aufrauen, indem Du mit dem Sägeblatt quer zur Sägerichtung von oben nach unten über das Gewinde fährst. Das ist wichtig, damit der Dichtungshanf am Gewinde hält, wenn das Eckventil eingedreht wird.

 wasserhahn montieren anleitung as 01

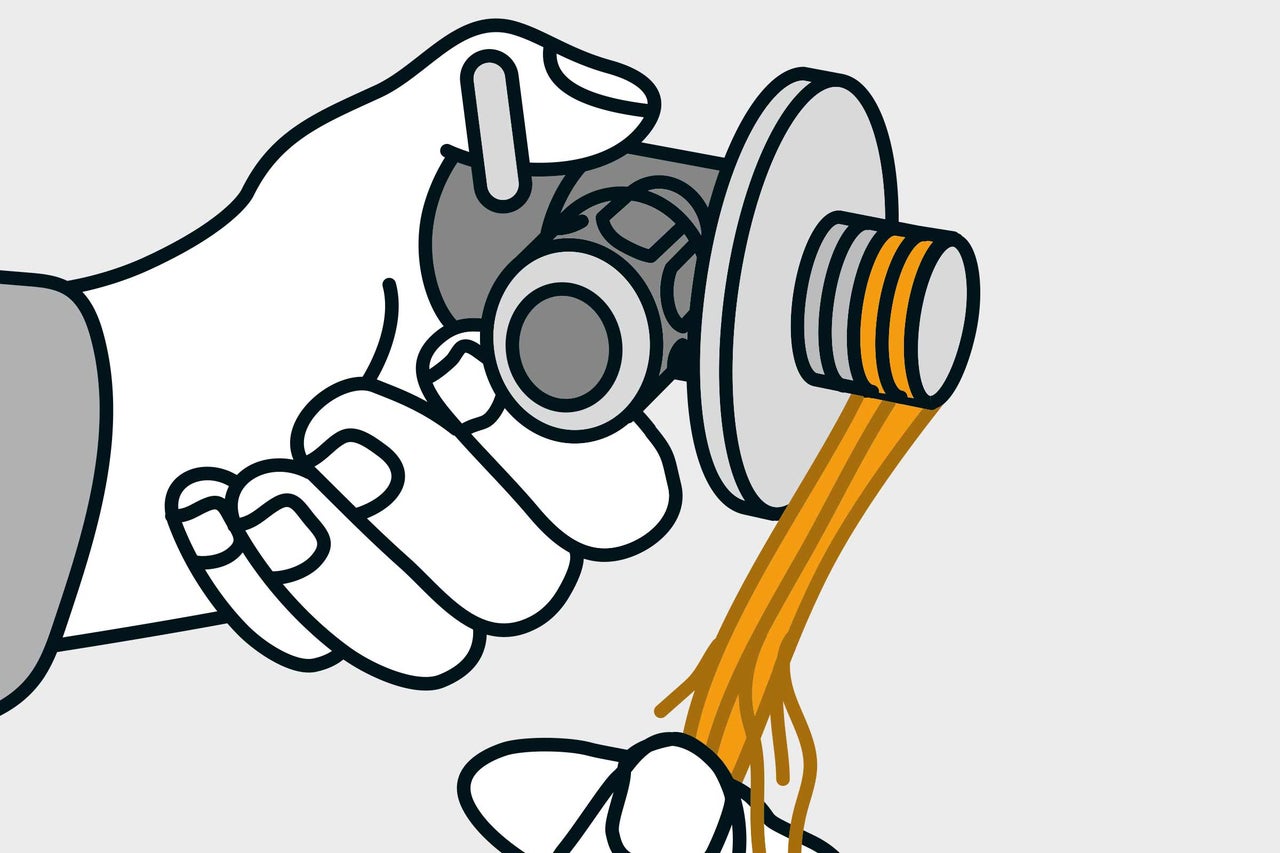

Dichtungshanf aufwickeln

02

Stecke die Rosette auf das Eckventil, bevor Du den Dichtungshanf aufwickelst. Nachher lässt sie sich unter Umständen nicht mehr über das Gewinde schieben. Schneide dann einige Fäden Dichtungshanf ab und beginne vorne am Gewinde mit dem Aufwickeln. Den Hanf gleichmäßig dick bis zum Ende in die Gewindegänge einwickeln.

 wasserhahn montieren anleitung as 02

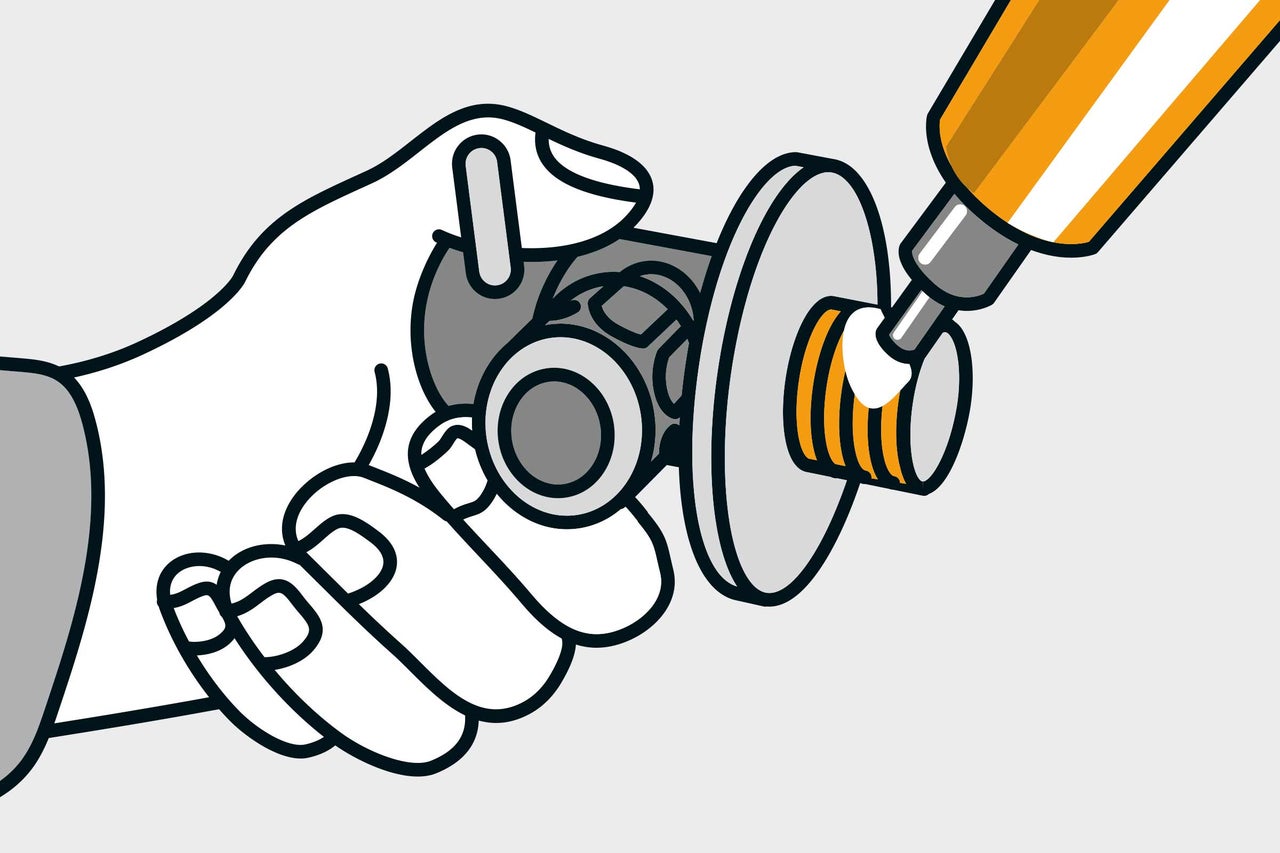

Dichtungspaste auftragen

03

Jetzt noch etwas Dichtungspaste auf den Dichtungshanf auftragen und gleichmäßig einreiben.

 wasserhahn montieren anleitung as 03

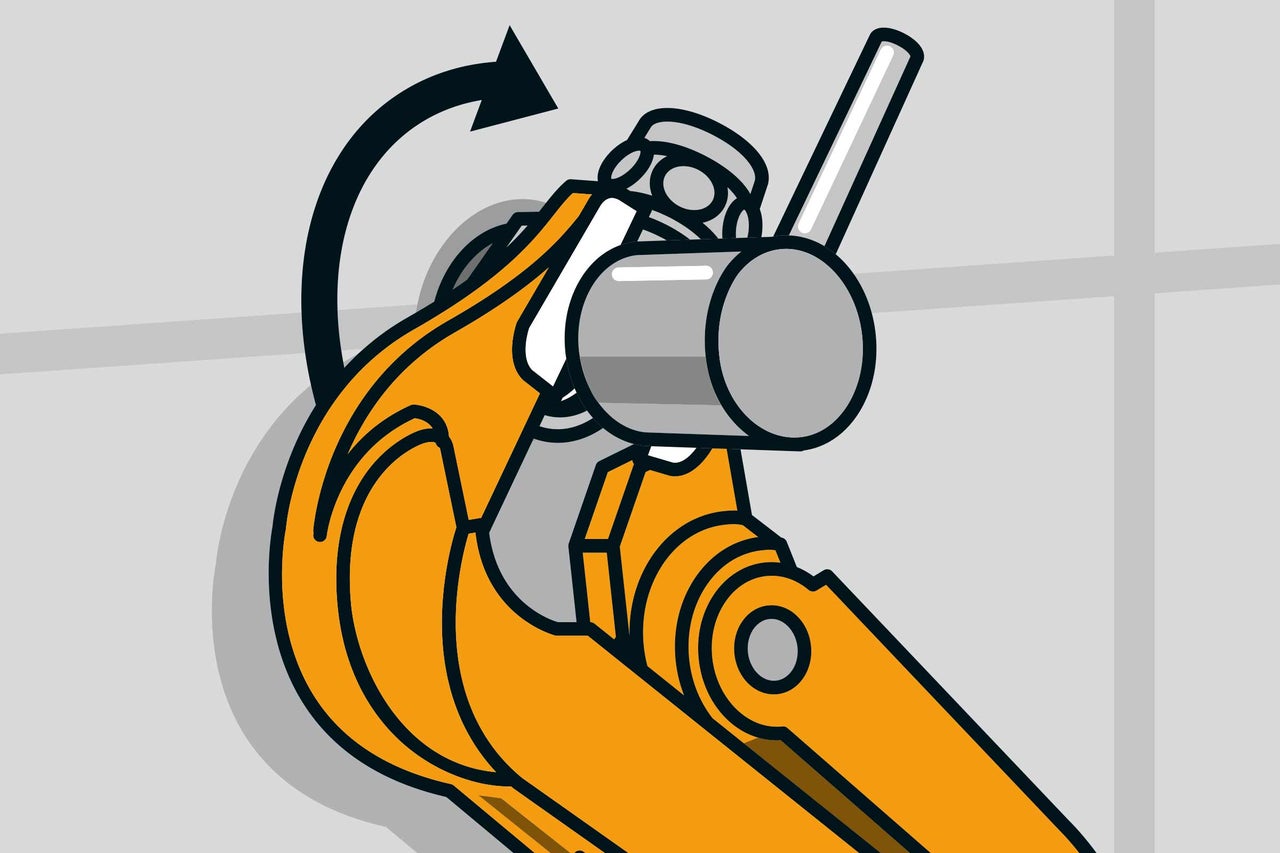

Eckventil montieren

04

Das Eckventil in den Wandanschluss schrauben. An manchen Eckventilen lässt sich ein Maulschlüssel ansetzen; wenn nicht, kannst Du eine Armaturenzange verwenden. Diese Zange hat vorne Kunststoffbacken, damit das Eckventil nicht zerkratzt wird. Drehe das Eckventil nicht mehr zurück, wenn der Endpunkt erreicht ist.

Wenn Du dennoch zurückdrehen musst, weil die letzte Umdrehung zu schwer geht, schraube das Eckventil komplett aus dem Wandanschluss heraus und dichte es erneut ab, diesmal mit etwas weniger Dichtungshanf. Nur so wird der Anschluss dicht.

Wenn Du beim Einschrauben des Eckventils am Gewindeende angekommen bist, ohne dass das Eckventil fest verschraubt ist, musst Du das Eckventil komplett aus dem Wandanschluss herausschrauben und erneut abdichten, diesmal mit etwas mehr Dichtungshanf. Nur so wird der Anschluss dicht.

 wasserhahn montieren anleitung as 04

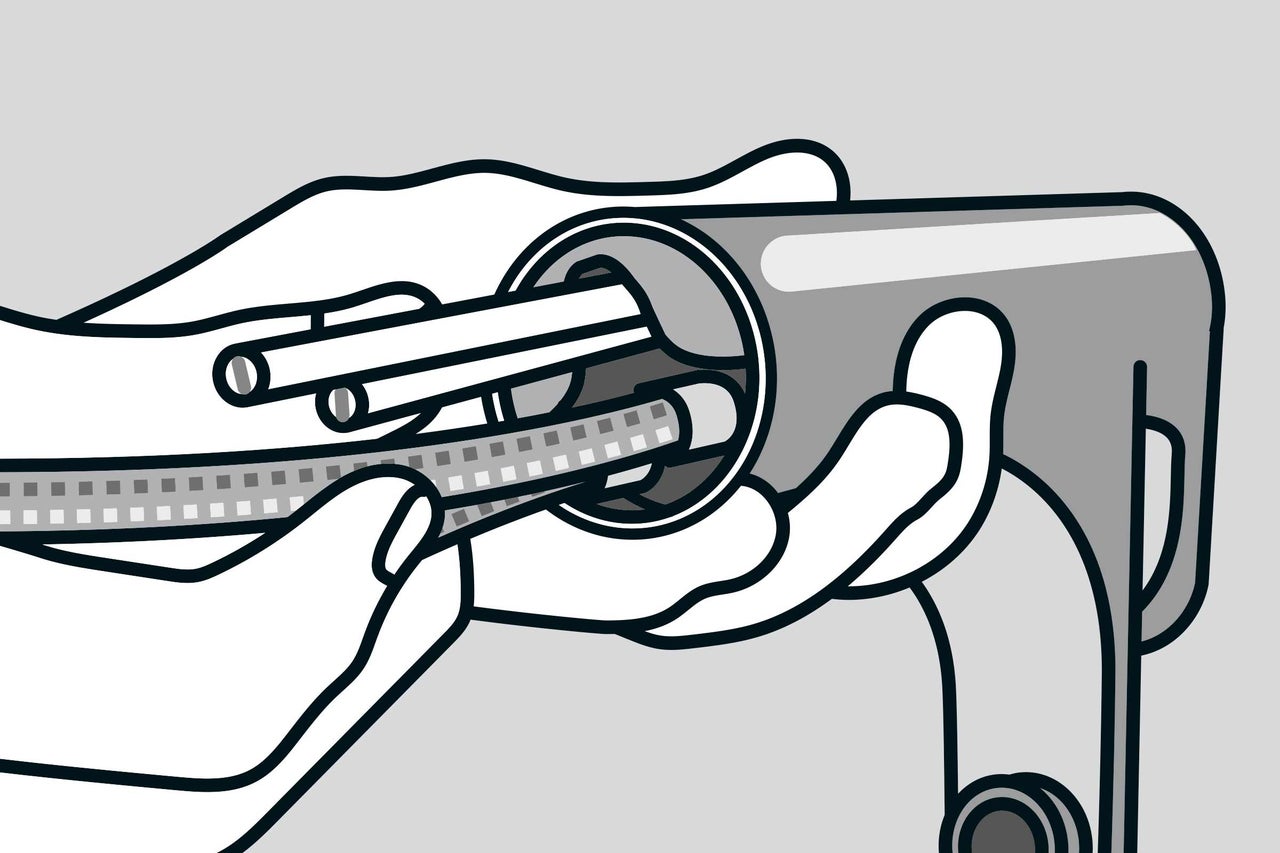

Wasserhahn vorbereiten

05

Zuerst bereitest Du die Armatur vor. Wenn an der Armatur noch keine Anschlussschläuche montiert sind, werden diese zuerst eingeschraubt. Dazu brauchst Du kein Werkzeug. Zur Befestigung am Waschtisch schraubst Du zwei Gewindestäbe von unten in die Armatur. Wenn diese dafür vorgesehen sind, kannst Du einen Schraubendreher verwenden. Dann die Auflageplatte von unten auf die Armatur stecken.

 wasserhahn montieren anleitung as 05

Hinweise Warmwasserboiler

Montiere den Wasserhahn am besten, bevor das Waschbecken an der Wand befestigt wird. Sollte unter dem Waschbecken ein Warmwasserboiler installiert sein, beachte Punkt 4 dieser Anleitung: Niederdruckarmatur montieren.

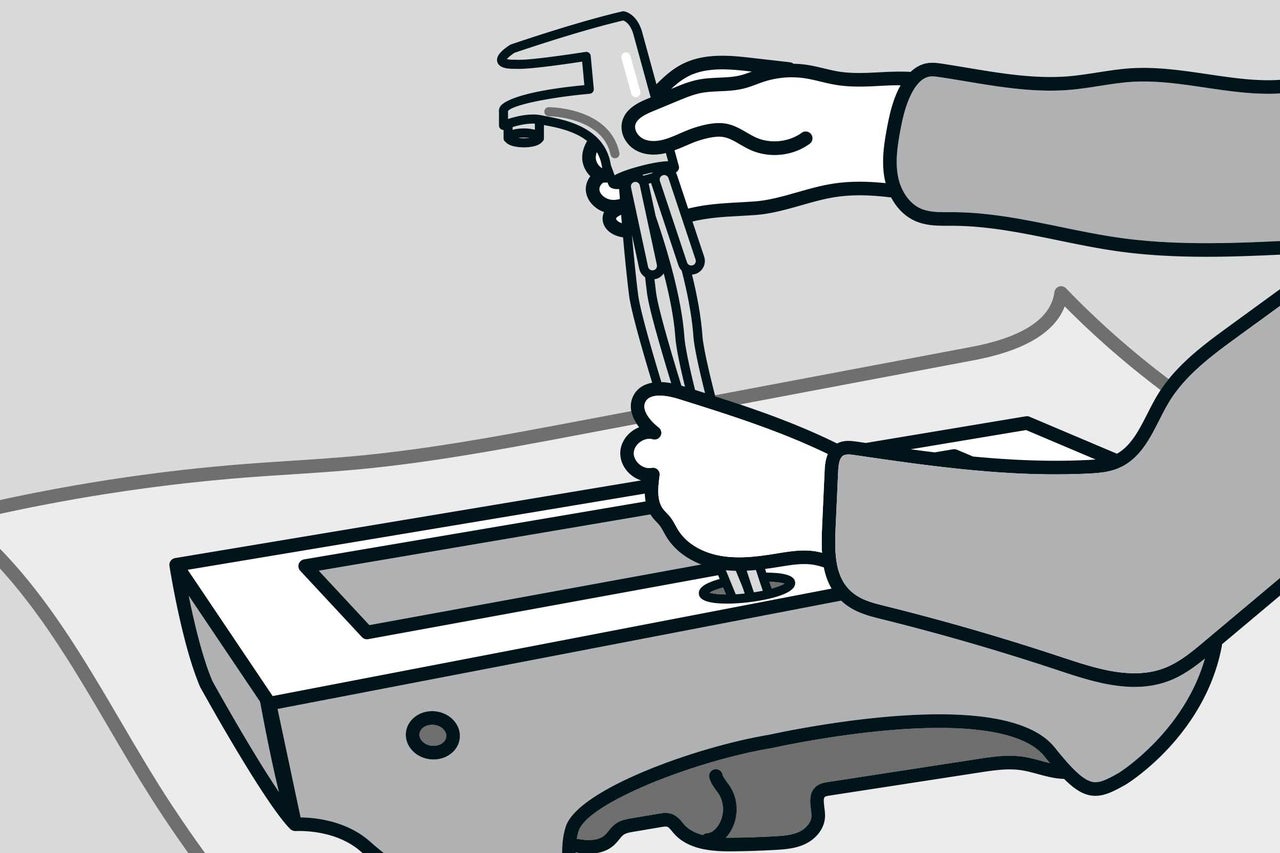

Wasserhahn montieren

06

Die vorbereitete Armatur kannst Du nun am Waschbecken montieren. Dazu die beiden Anschlussschläuche und die Gewindestangen in das Hahnloch einführen.

 wasserhahn montieren anleitung as 06

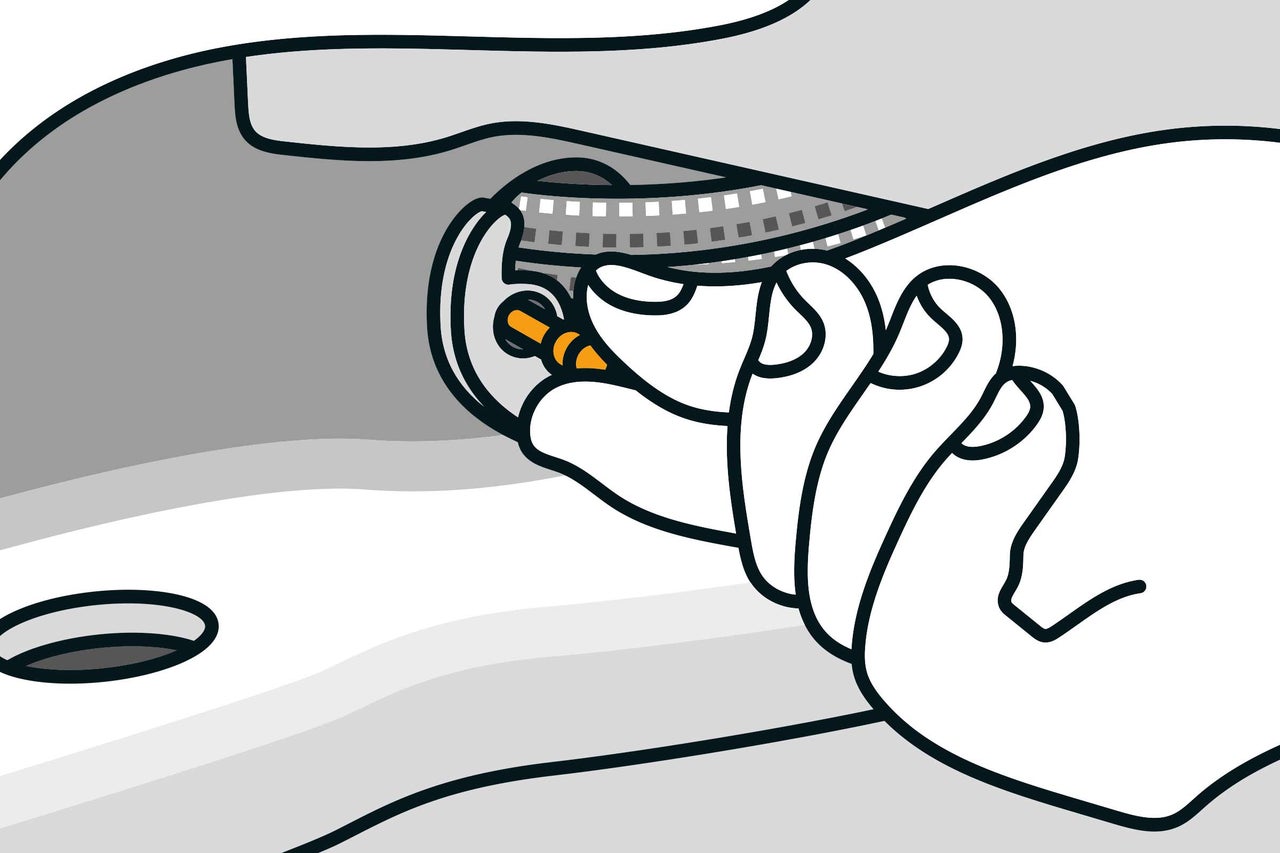

Muttern von unten festschrauben

07

Von unten werden die Kunststoffunterlage und dann die Unterlegscheibe aufgesteckt. Jetzt kannst Du die Muttern ansetzen und von Hand festschrauben. Nun die Armatur oben nochmals genau ausrichten. Zum Schluss die beiden Muttern mit dem Maulschlüssel festziehen.

Wenn der Wasserhahn eingebaut ist, kannst Du das Waschbecken montieren. Dazu müssen das Ablaufventil und der Siphon eingebaut werden. Das Waschbecken dann an der Wand befestigen.

 wasserhahn montieren anleitung as 06a

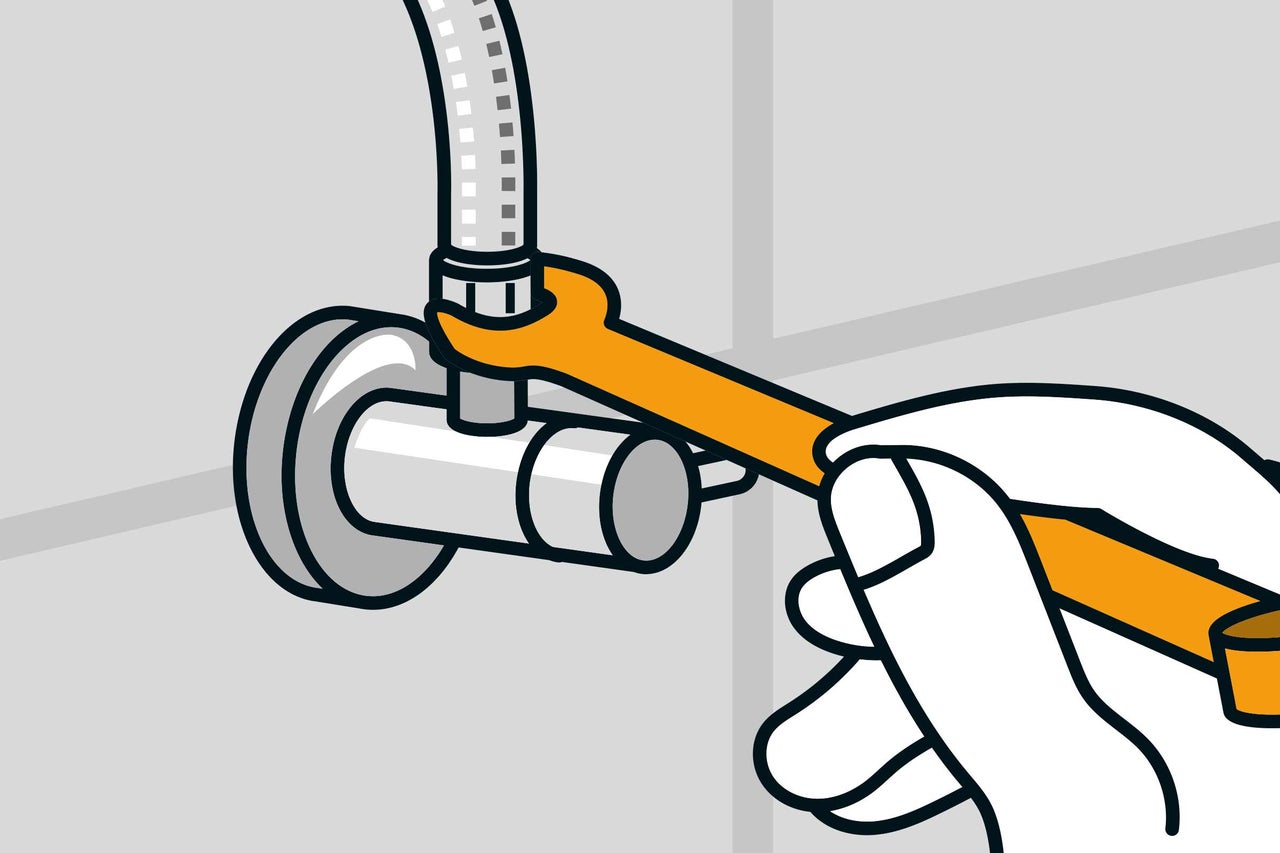

Anschlussschläuche mit Eckventil verbinden

08

Die flexiblen Anschlussschläuche verbindest Du mit den Eckventilen. Dazu die mitgelieferten Schraubanschlüsse vom Eckventil abschrauben – die Anschlussschläuche haben eigene Schraubanschlüsse. Achte darauf, dass die Dichtringe eingelegt sind.

 wasserhahn montieren anleitung as 07

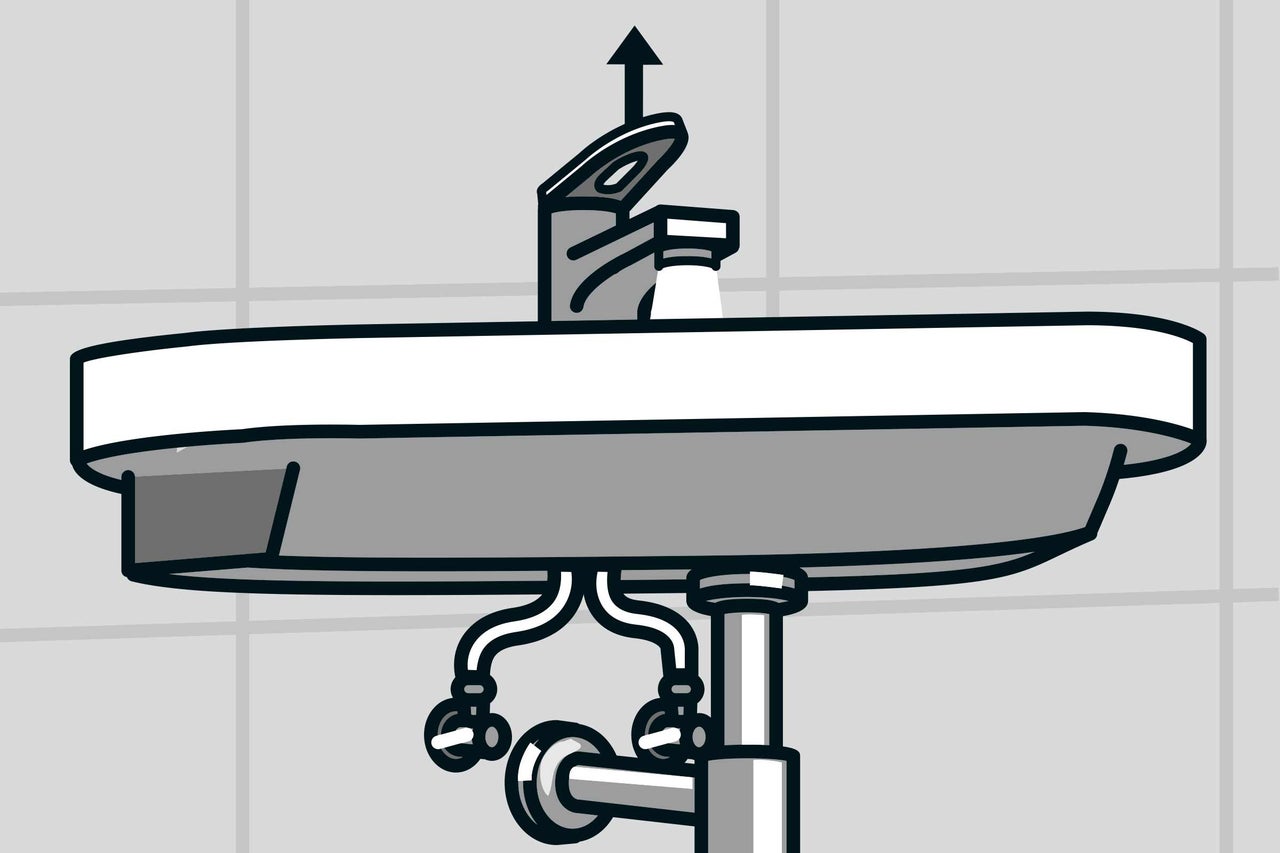

Hauptwasseranschluss öffnen

09

Zum Schluss kannst Du den Hauptwasseranschluss wieder öffnen. Prüfe dabei an den Eckventilen, ob alles dicht ist. Nun kannst Du die beiden Eckventile öffnen und die Armatur testen.

 wasserhahn montieren anleitung as 08

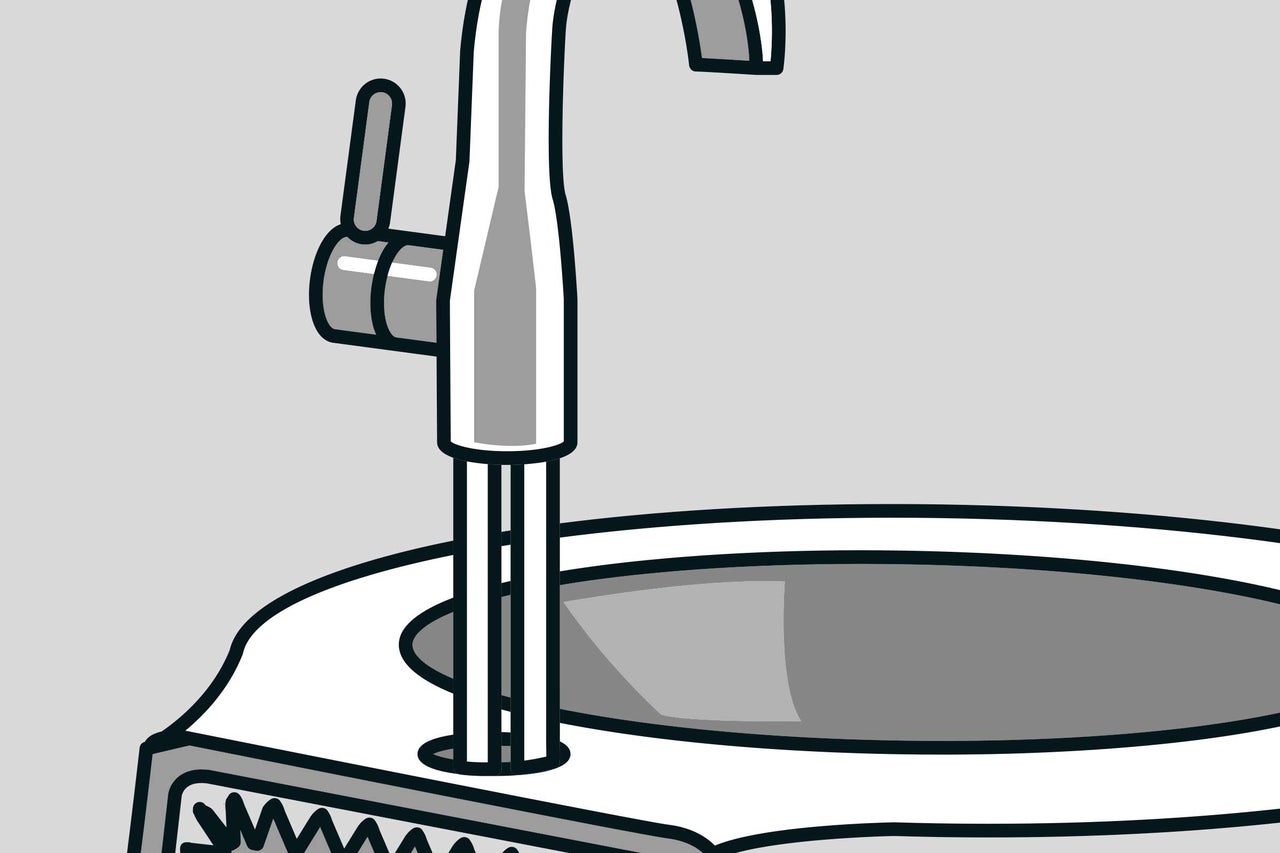

Wasserhahn an Waschtischsäule montieren

10

Montiere den Wasserhahn an der Waschtischsäule, solange die Waschtischsäule von hinten frei zugänglich ist. Anschlussschläuche und Gewindestäbe des vorbereiteten Wasserhahns dazu in das Hahnloch einführen.

 wasserhahn montieren anleitung as 08a

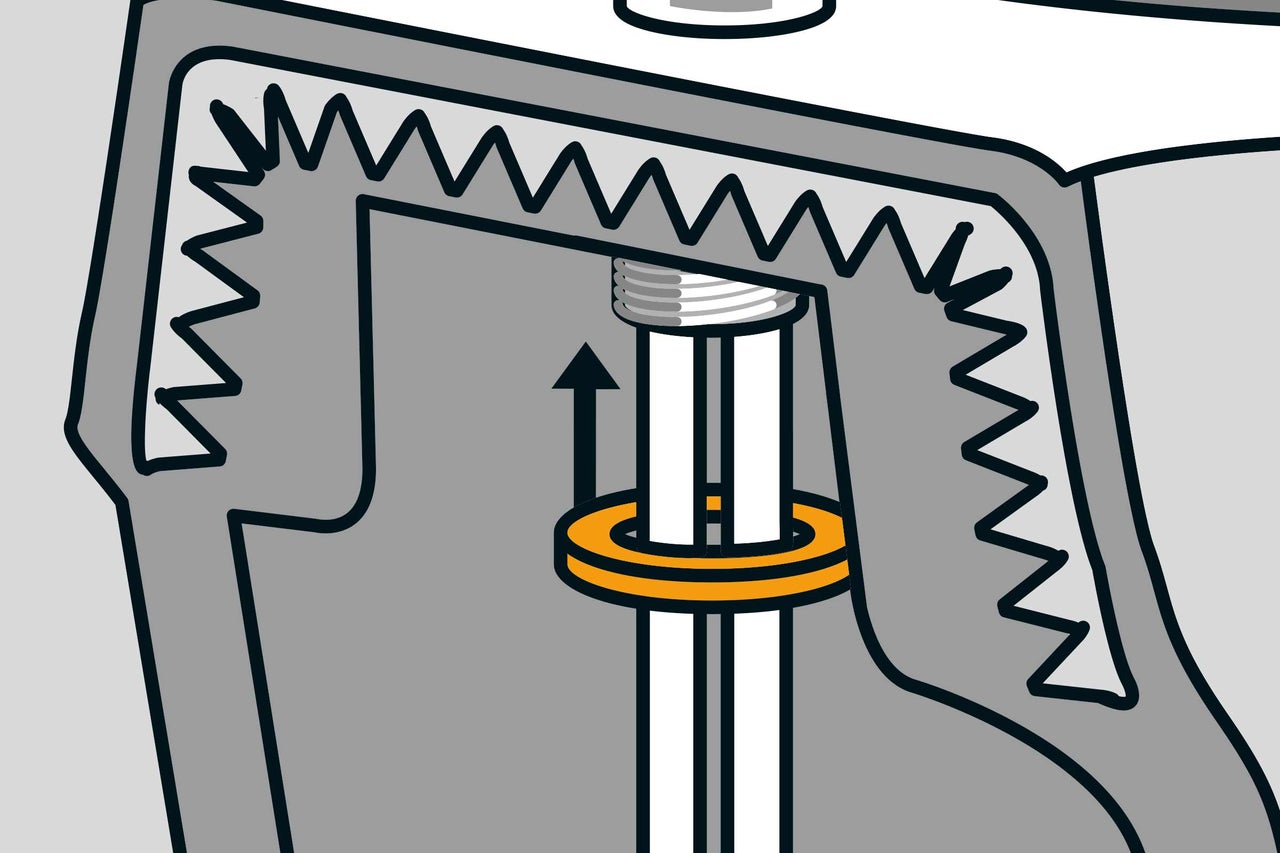

Wasserhahn von unten verschrauben

11

Auf den Wasserhahn von unten zuerst die Unterlegscheibe aus Kunststoff, danach die aus Metall aufstecken. Jetzt den Wasserhahn verschrauben.

 wasserhahn montieren anleitung as 09

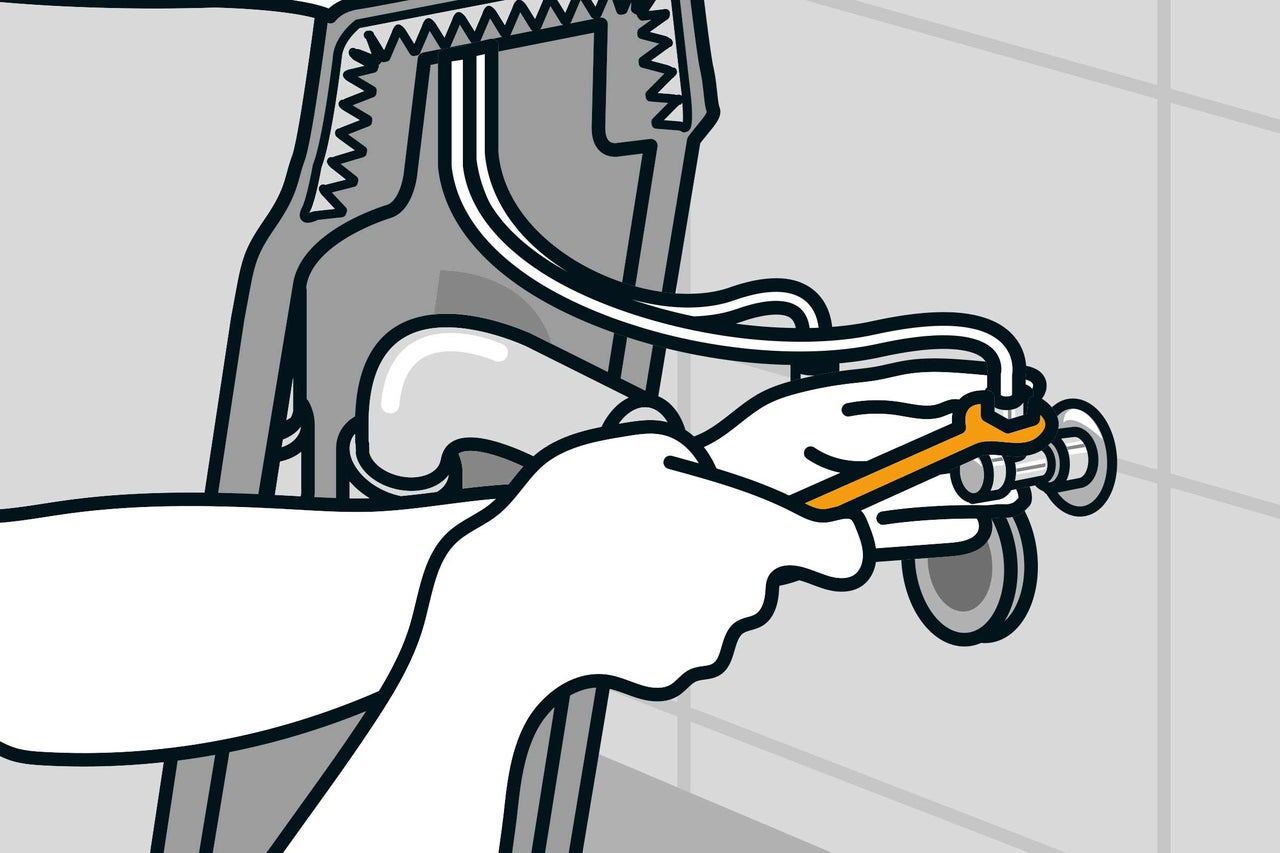

Anschlussschläuche mit Eckventilen verbinden

12

Verbinde nun die beiden Anschlussschläuche mit den Eckventilen. Dazu die mitgelieferten Schraubanschlüsse von den Eckventilen abschrauben – die Anschlussschläuche haben eigene Schraubanschlüsse. Achte darauf, dass die Dichtringe eingelegt sind.

 wasserhahn montieren anleitung as 11

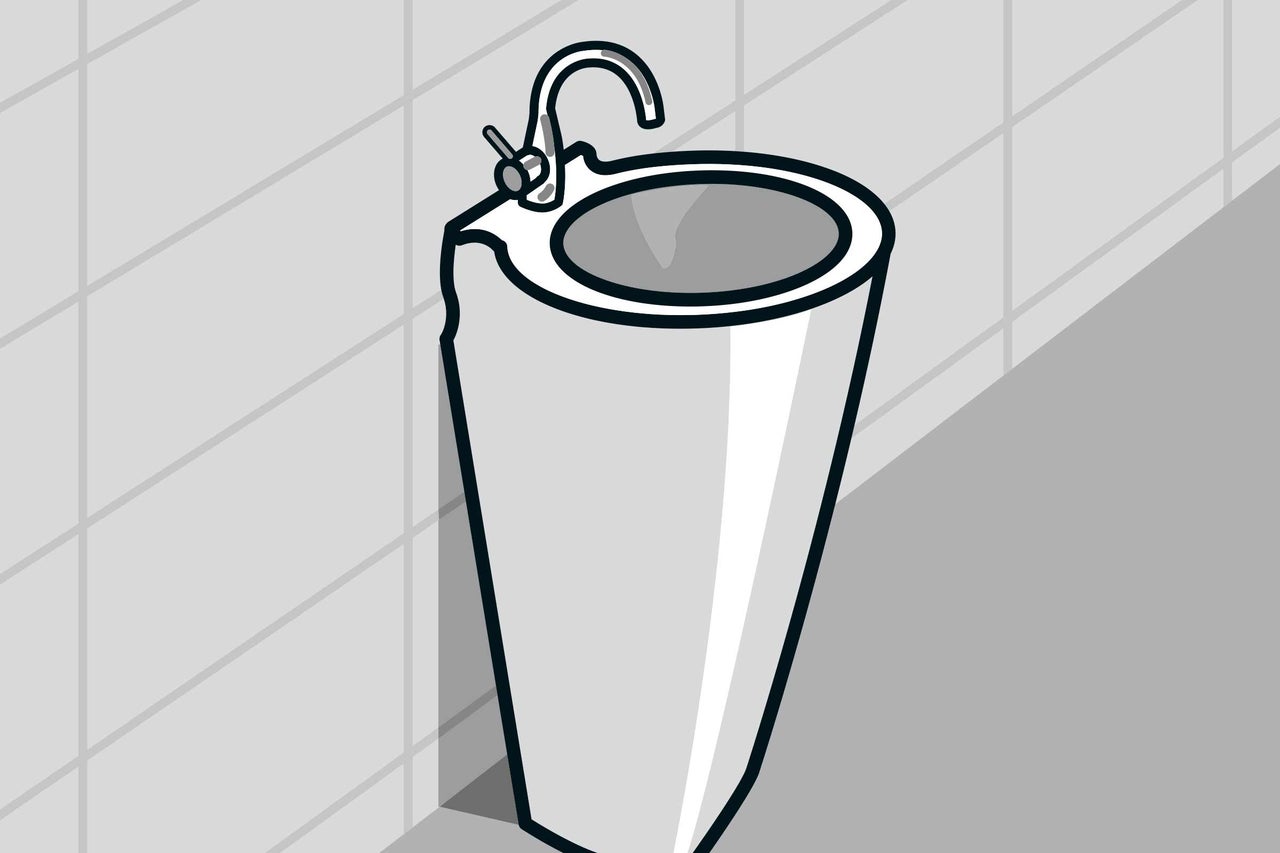

Hauptwasseranschluss öffnen

13

Jetzt kannst Du den Hauptwasseranschluss wieder öffnen. Prüfe dabei an den Eckventilen, ob alles dicht ist. Nun kannst Du die Eckventile öffnen und die Armatur testen.

Wenn alles dicht ist, kannst Du die Waschtischsäule an der Wand in die vorgesehene Befestigung einhängen und in Betrieb nehmen.

 wasserhahn montieren anleitung as 12

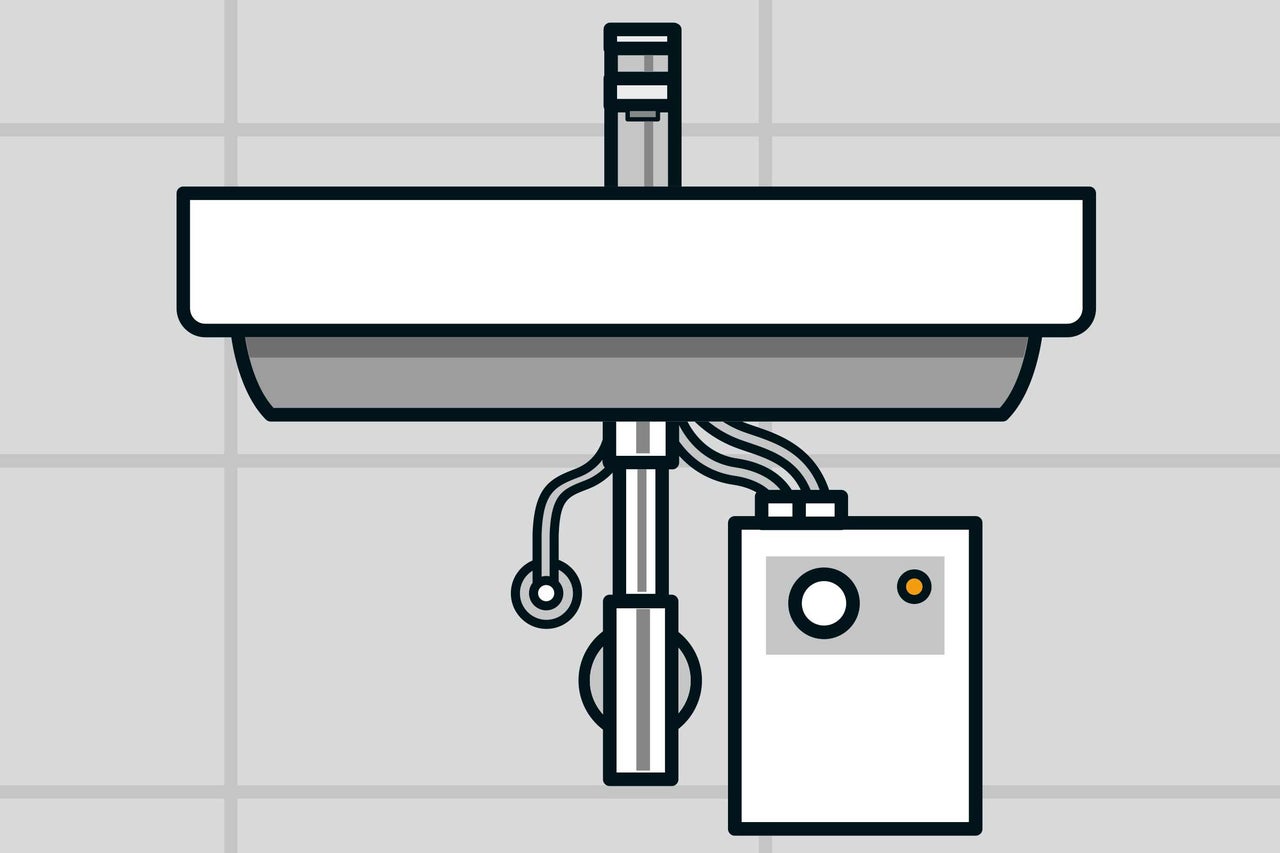

Niederdruckarmatur an Warmwasserboiler verwenden

14

Wenn Du keinen Warmwasseranschluss, sondern einen Warmwasserboiler hast, benötigst Du eine Niederdruckarmatur. Diese hat drei Anschlussschläuche; daran kannst Du sie von einer normalen Armatur unterscheiden. Zwei Anschlüsse werden mit dem Boiler und einer mit dem Eckventil verbunden. Die Anschlussschläuche sind entsprechend markiert.

 wasserhahn montieren anleitung as 13
