Bewehrte L-Steine (Winkelstützen) brauchen für eine frostfreie Gründung ein 80 cm tiefes Fundament auf tragfähigem Baugrund. Der Fuß der Winkelstütze muss nach dem Setzen unterhalb des späteren Bodenniveaus sein; das Fundament muss vor und hinter den Winkelstützen 20 cm breiter sein als der Fuß – das ist bei einer Grenzbebauung nicht immer möglich.
L-Steine setzen
Du hast einen Hang oder eine Böschung in Deinem Garten? Kein Problem! Wir zeigen Dir wie Du ihn mit L-Steinen befestigen kannst.
Fundament vorbereiten
01
Belastungssituationen beachten
L-Steine dürfen nur für solche Belastungssituationen verwendet werden, für die sie vorgesehen sind. Im Garten- und Landschaftsbau sind dies üblicherweise die sogenannten Lastfälle 1, 2 und 3. Details zur Auswahl der geeigneten Stützen findest Du im Datenblatt des Herstellers. Halte Dich auch beim Setzen der Winkelstützen an die Vorgaben des Herstellers.

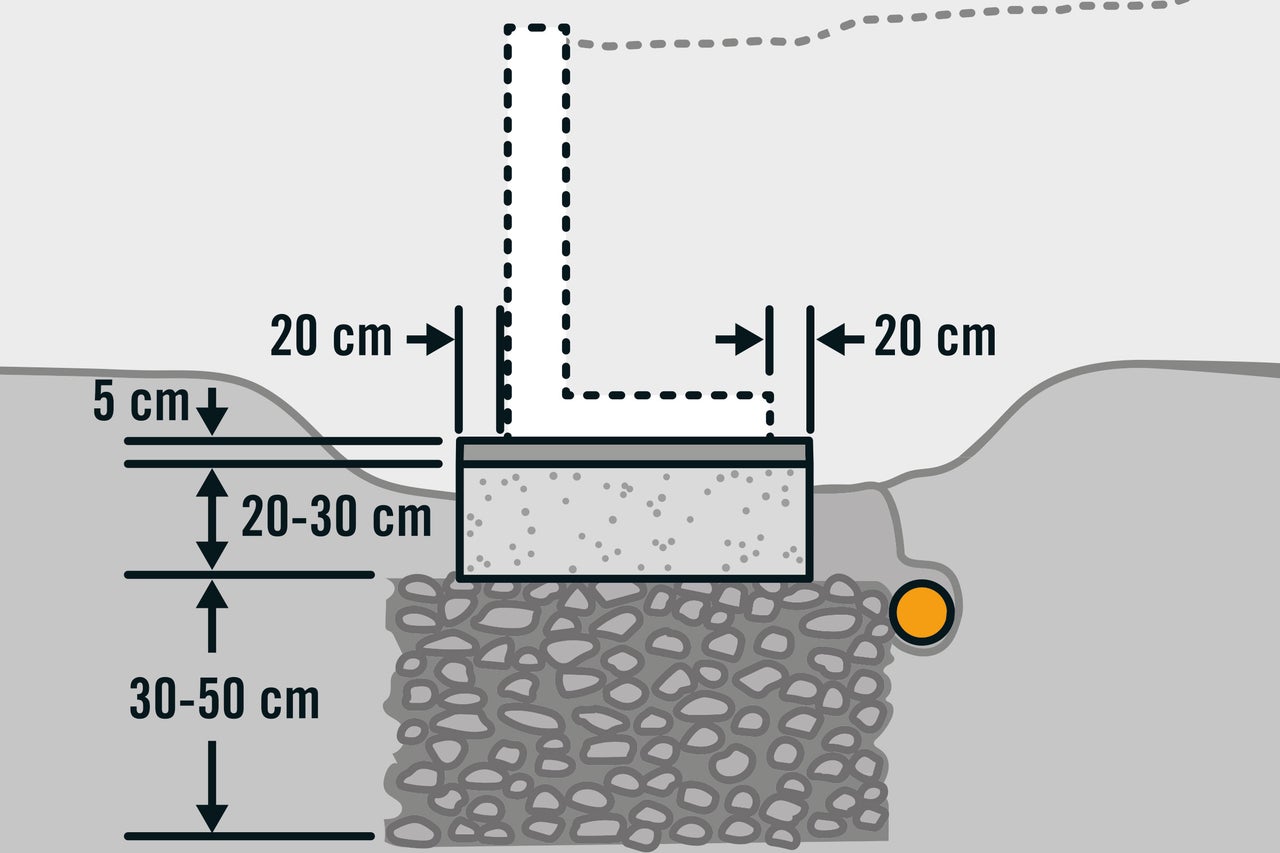

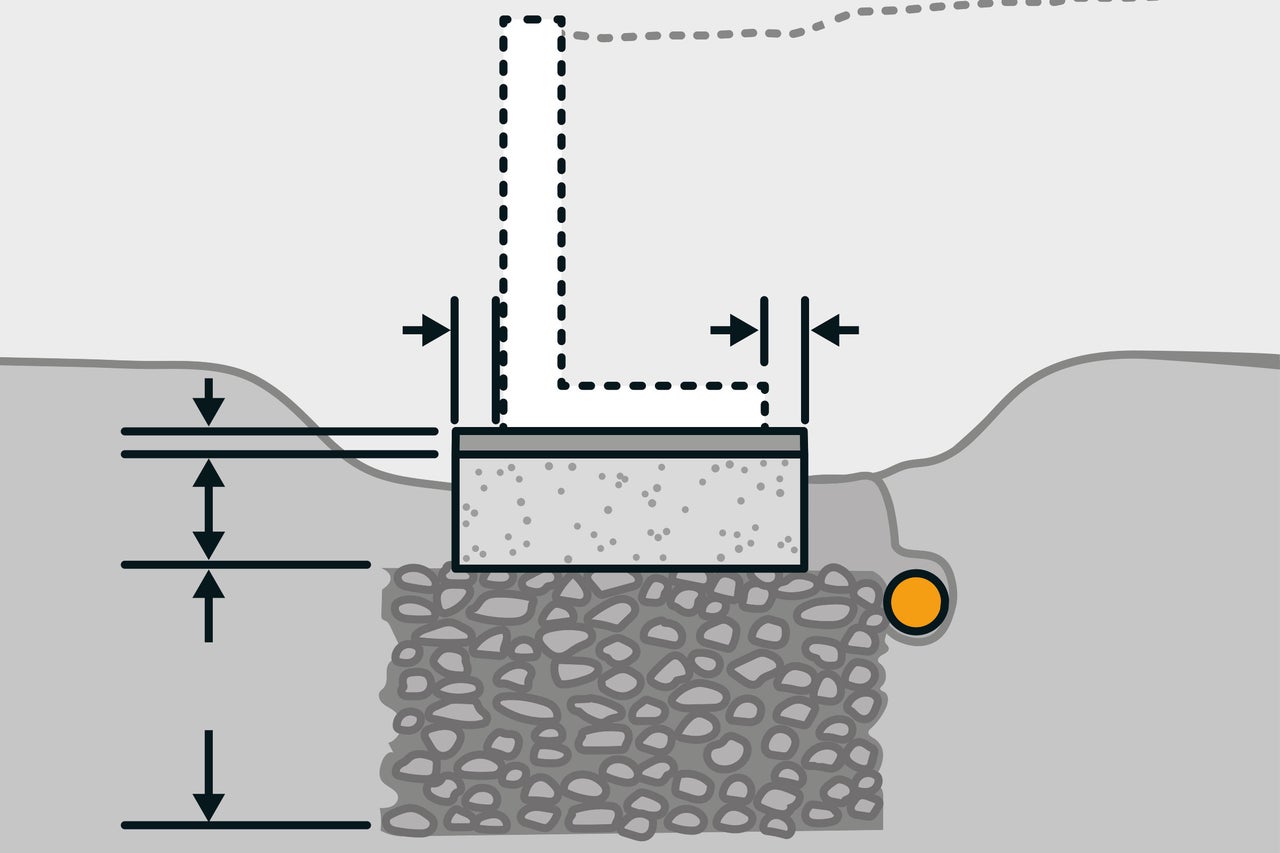

Typischer Aufbau

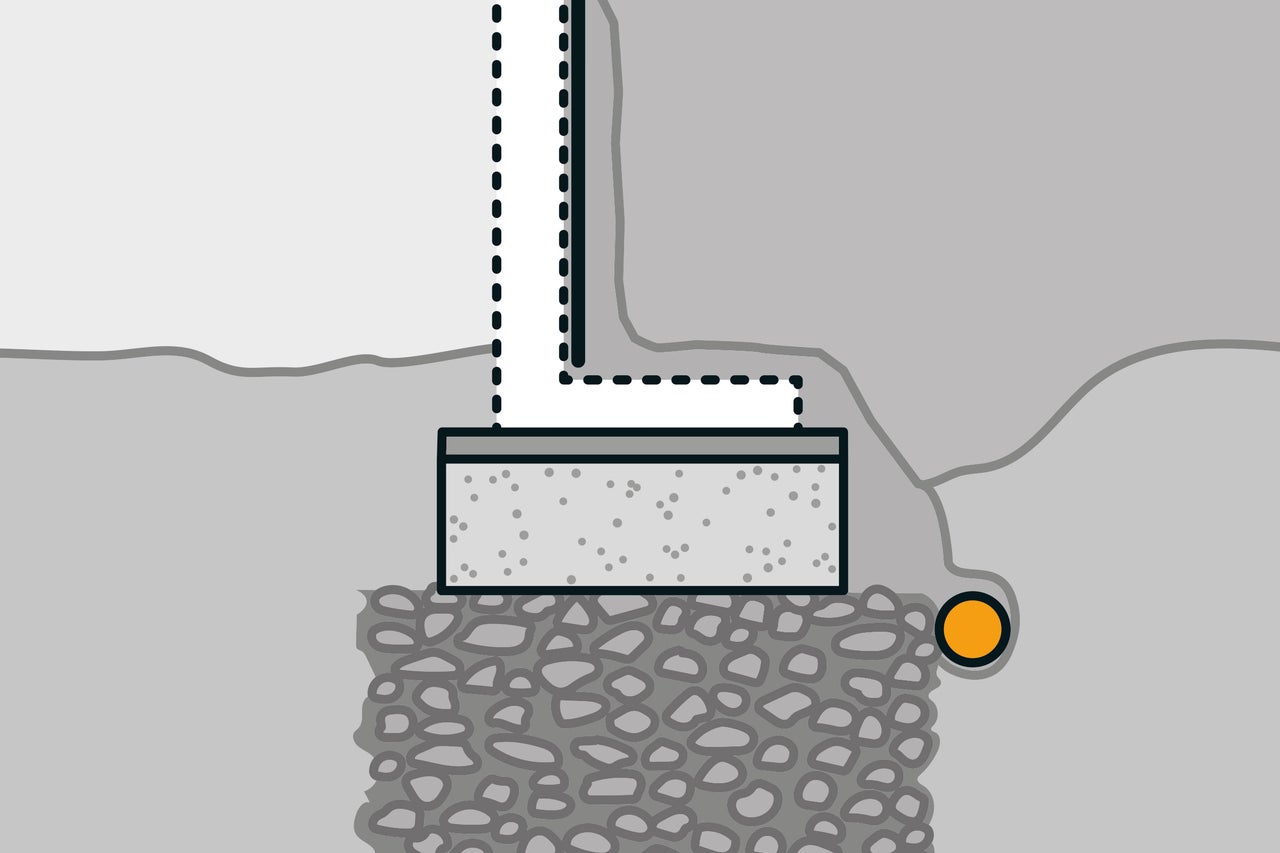

Weitere Infos anzeigen
12345Wie Du das passende Fundament herstellst, zeigen wir Dir in der Anleitung Streifenfundament bauen.
Winkelstützen ausrichten
02
Die Winkelstützen müssen später parallel und waagerecht ausgerichtet werden. Spann dazu genau waagerecht eine Schnur in der passenden Höhe.

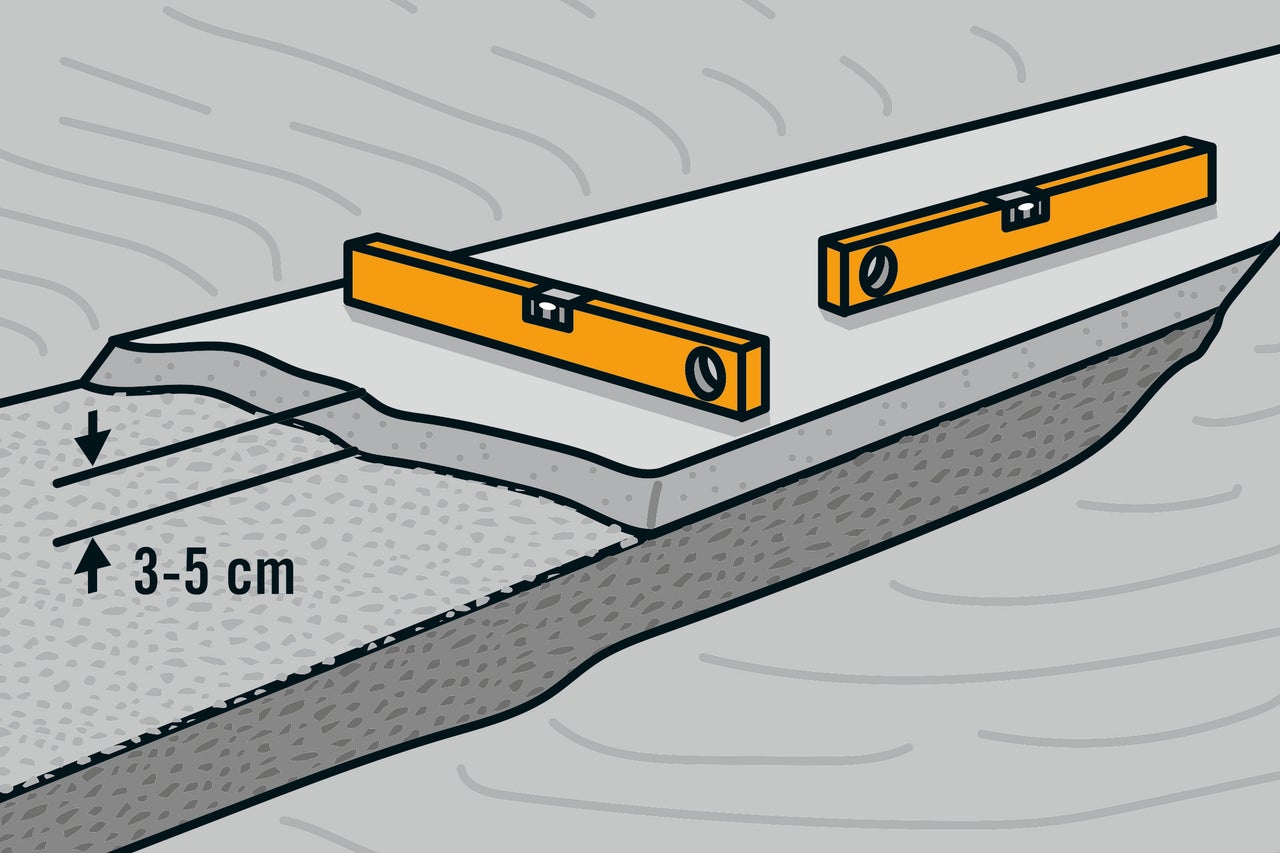

Ist das Fundament fertig gegossen und sauber? Dann wird im nächsten Schritt die Bettungsschicht hergestellt; unmittelbar danach werden die Winkelstützen gesetzt. Mische den Garten- und Landschaftsbaubeton erdfeucht an – am besten mit einem Rührwerk in einem runden Mörtelkübel. Bringe den Beton anschließend auf das Fundament auf und ziehe ihn eben ab.
Winkelstützen setzen
03

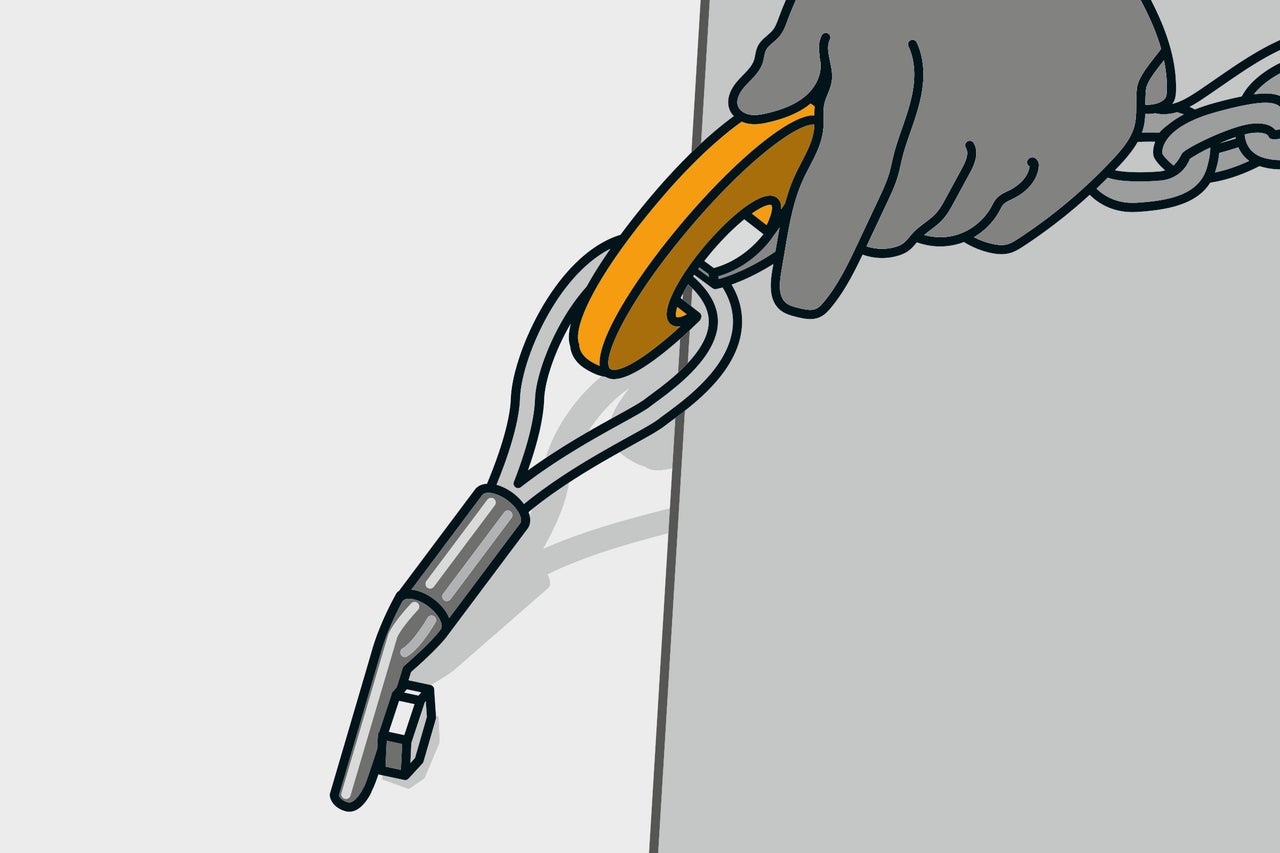

Trage bei den nächsten Arbeitsschritten zu Deiner Sicherheit einen Schutzhelm, Sicherheitsschuhe und Arbeitshandschuhe.Die Winkelstützen sind sehr schwer und werden deshalb üblicherweise mit einem Bagger gesetzt. Dazu wird an der Winkelstütze eine Transportschlaufe angeschraubt; sie wird anschließend in den Kettenhaken des Baggers eingehängt. Wie die Schlaufe an der Stütze verschraubt wird, ist von deren Hersteller abhängig und deshalb dem Datenblatt zu entnehmen.Achte immer auf eine sichere Befestigung!
L-Steine anheben
04

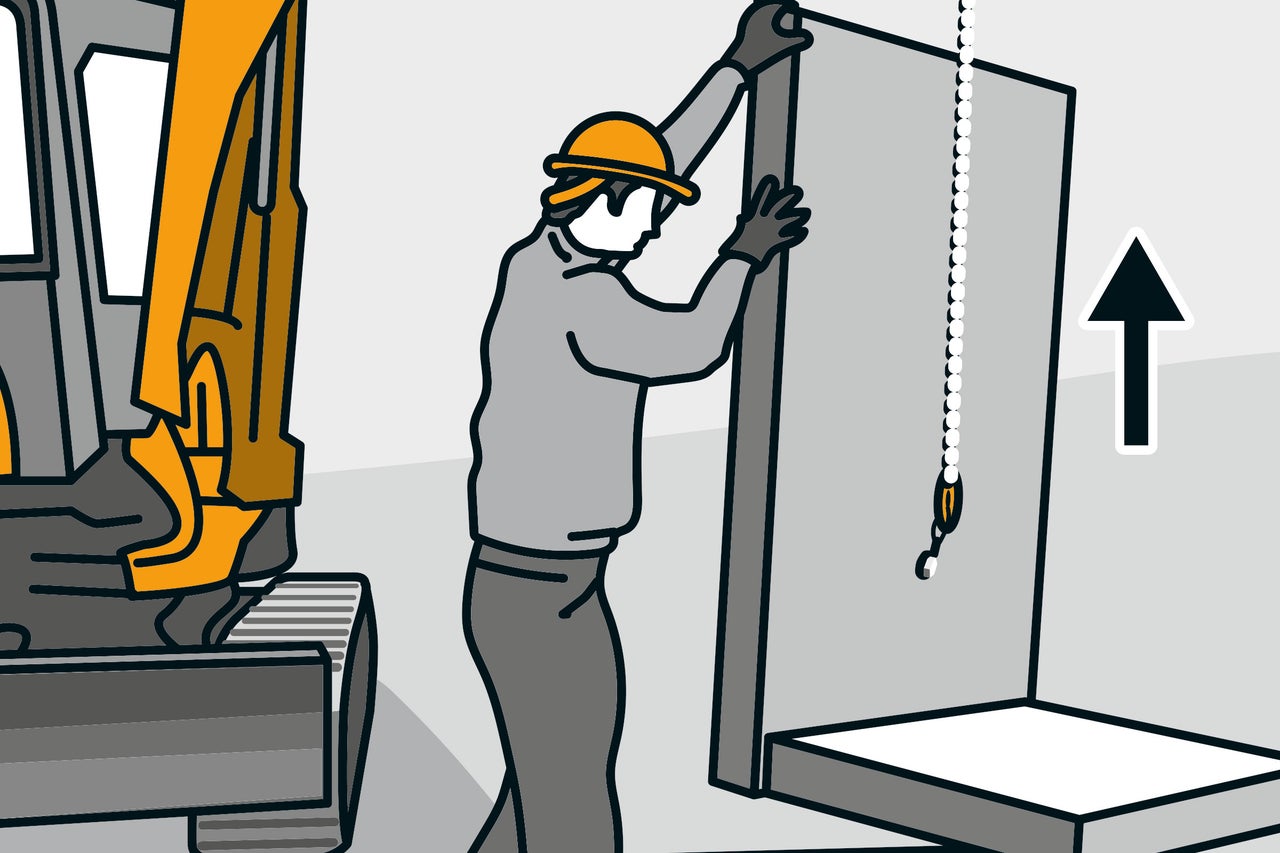

Hebe die L-Steine vorsichtig an und schwenke sie bis zu ihrer endgültigen Position.
L-Steine absetzen
05

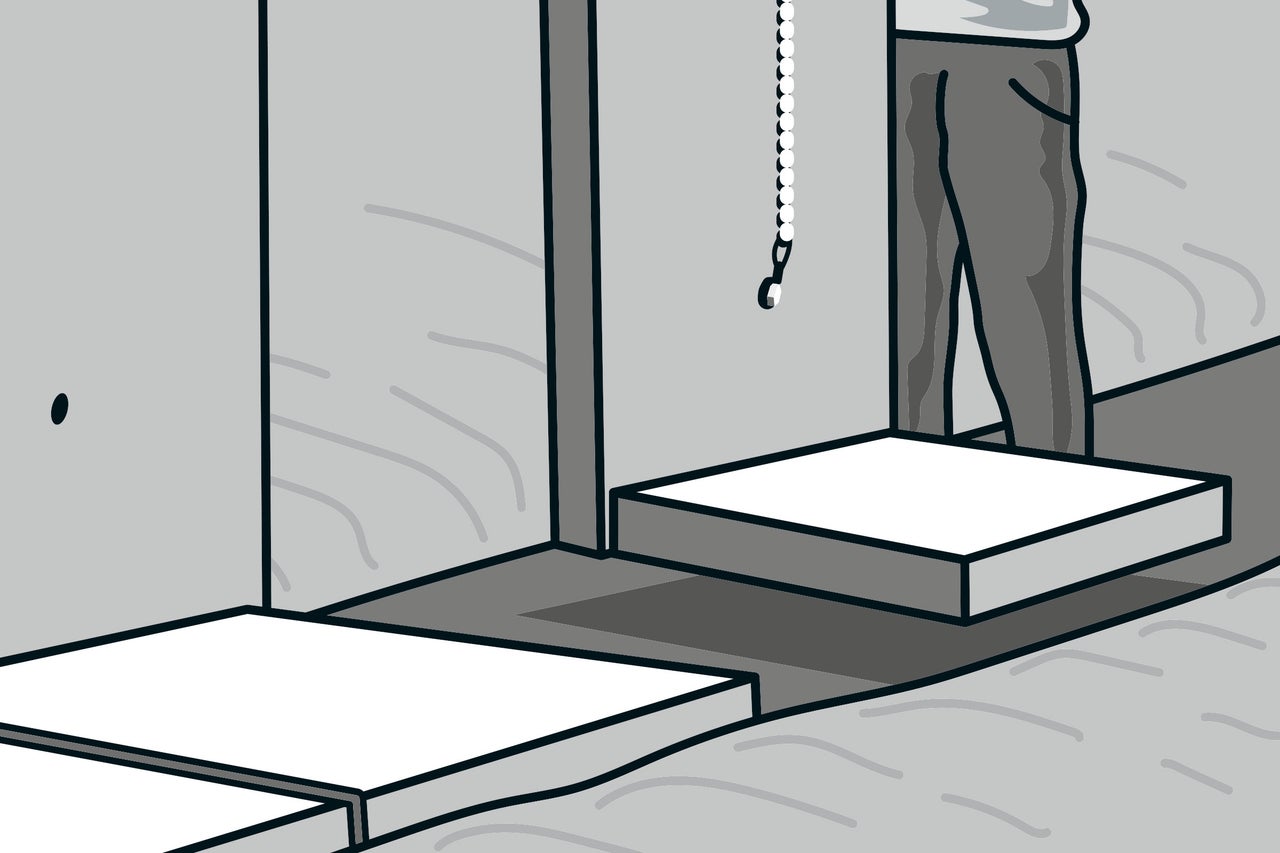

Setze die L-Steine vorsichtig ab ...
Winkelstützen ausrichten
06

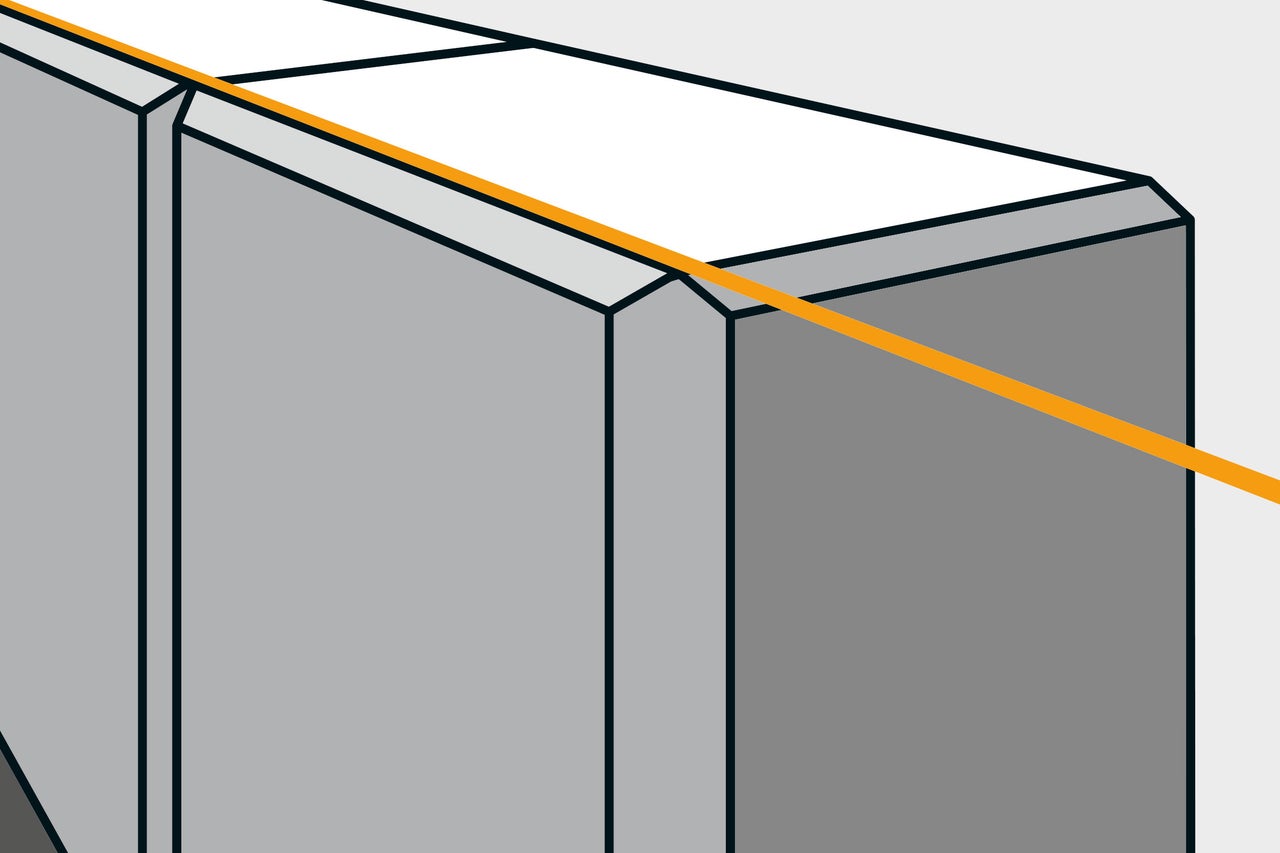

… und richte sie dabei an der gespannten Schnur aus. Sitzt die Stütze nicht in der richtigen Höhe? Dann hebe sie noch einmal an korrigiere die Bettung darunter, bis die Stütze richtig steht. Die Transportschlaufe bleibt danach für die nächsten Arbeitsschritte an der Stütze.
Richtigen Abstand der L-Steine beachten
07

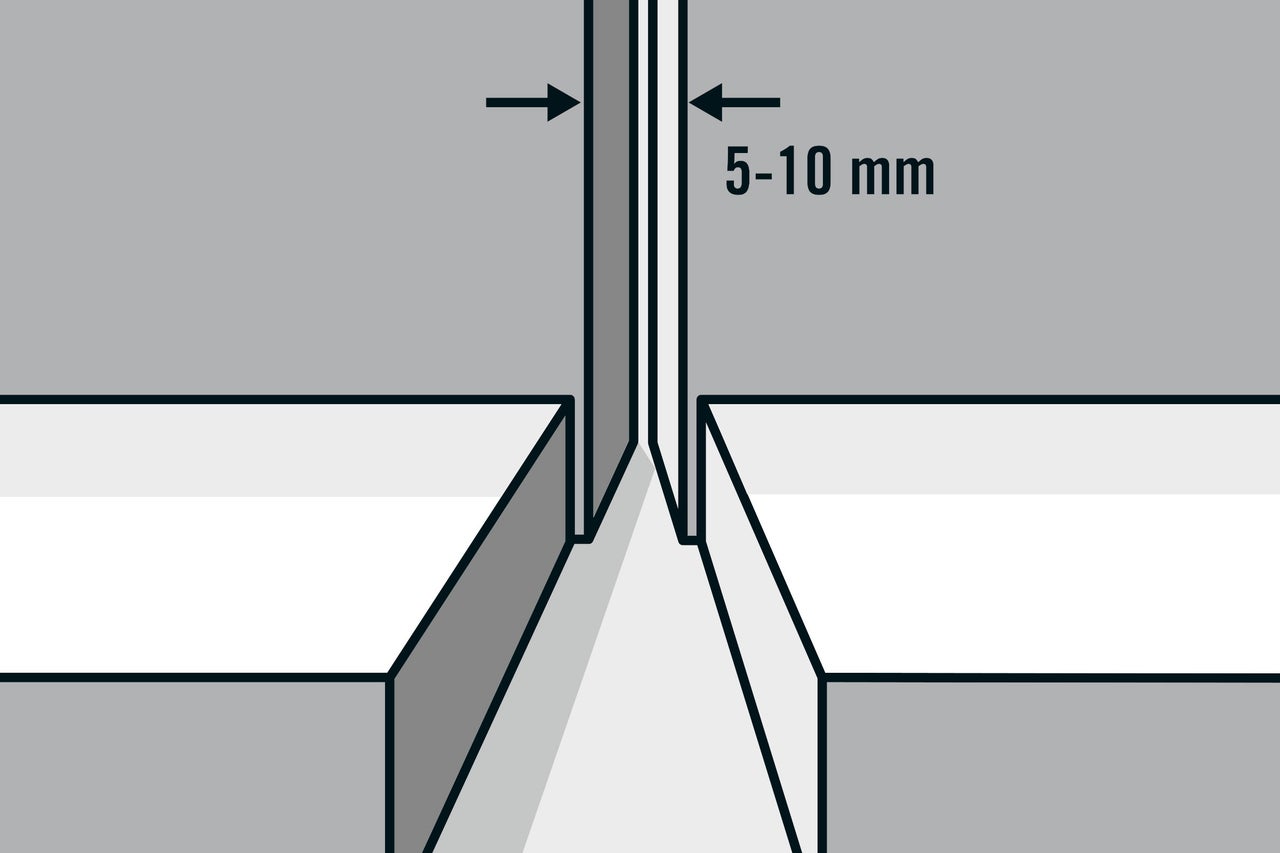

L-Steine werden üblicherweise mit einem Abstand von 5 bis 10 mm zueinander aufgestellt. Das verhindert Beschädigungen beim Aufstellen sowie Spannungen durch Temperaturschwankungen und gleicht Maßtoleranzen aus. Den richtigen Abstand für Deine Winkelstützen kannst Du dem Datenblatt des Herstellers entnehmen. Der Fuß der Winkelstützen ist etwas schmaler als ihr aufrechter Teil. Dadurch lässt sich die Stütze besser in die Bettungsschicht einbetten und die Erde später leichter verfüllen. Auch kleine Korrekturen am Mauerverlauf sind so möglich.
Verschraubung der Transportschlaufe lösen
08

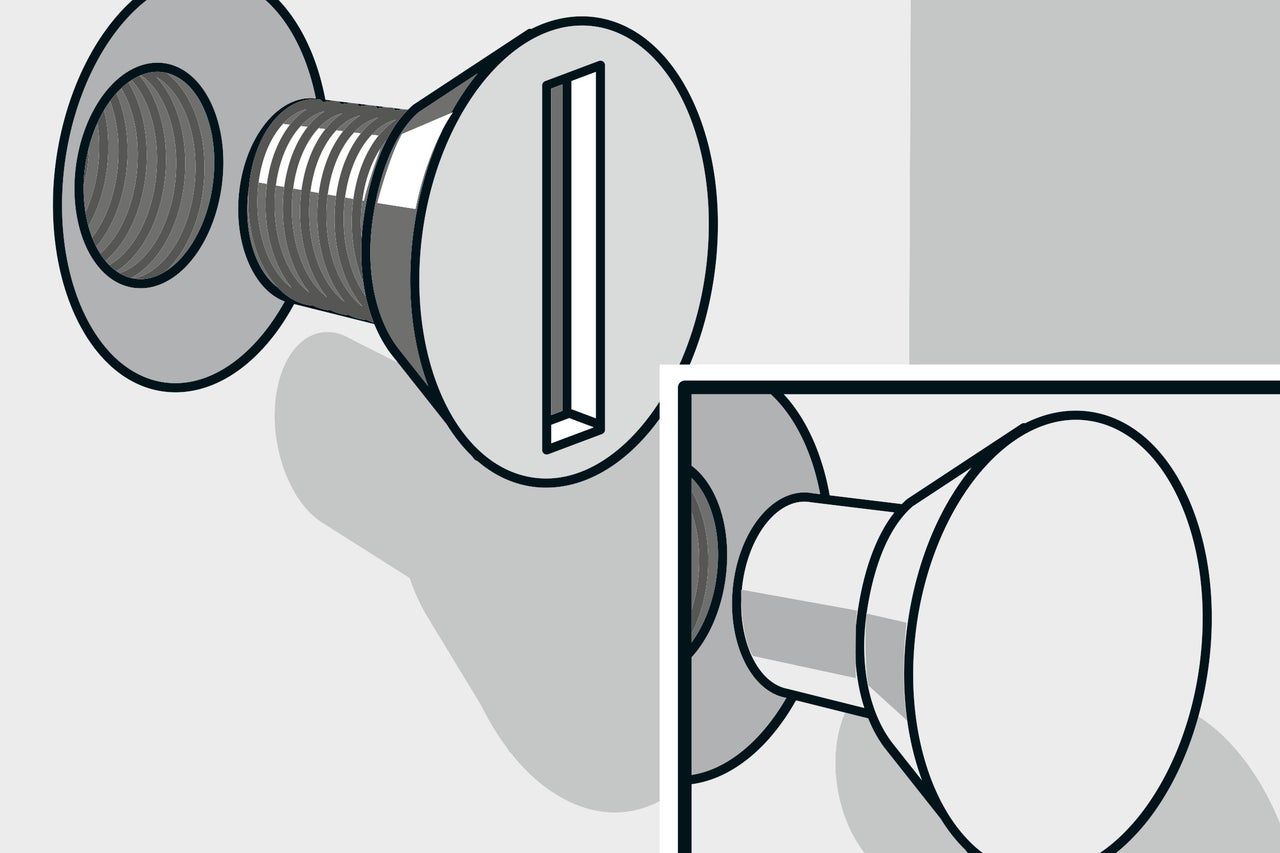

Steht die Winkelstütze sauber ausgerichtet an ihrem Platz? Dann löse nun die Verschraubung der Transportschlaufe – Schlaufe und Schraube brauchst Du anschließend für die nächste Stütze. Verschließe das offene Gewinde mit einer Abdeckschraube aus Edelstahl oder klebe einen Verschlussstopfen aus Beton ein – die richtige Vorgehensweise für Deine Winkelstützen steht im Datenblatt des Herstellers.
Fertigstellung
09
Damit keine Erde durch die Fugen zwischen den Winkelstützen dringen kann, werden die Fugen mit 25 cm breiten Bitumen-Mauerabsperrbahnen abgedichtet. Fixiere die Bahnen mit Montagekleber auf den Stützen. Zwischen den Winkelstützen und der Hinterfüllung darf kein Wasser stehenbleiben; auch dürfen sich dort keine Frostlinsen bilden. Deshalb wird dazwischen eine Filterschicht eingebaut, z. B. aus Drainagekies. Zum Hinterfüllen eignen sich Kies-Sand-Gemische oder Schotter 0/45.
Weitere Infos anzeigen
123Varianten mit Ecken
10

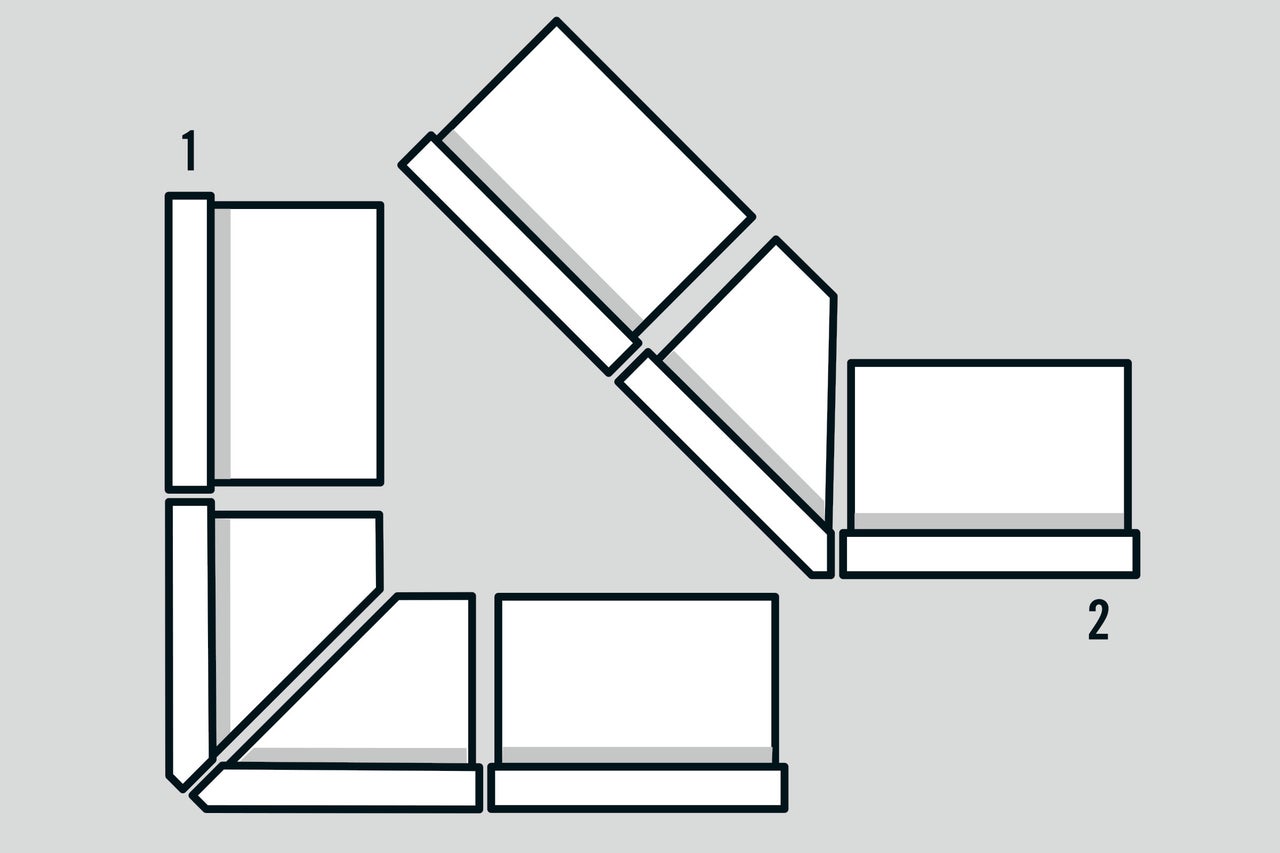

Auch Ecken lassen sich mit Winkelstützen herstellen. Je nach Hersteller stehen Eckteile mit 90°-Winkel, aber auch solche mit 135°-Winkel zur Verfügung. Wird eine Ecke im rechten Winkel (90°) aus zwei 135°-Eckteilen gebaut, lässt sich der Mauerverlauf an solchen Ecken leichter korrigieren. Eine Ecke mit stumpfem Winkel wird aus einem Eckteil mit 135°-Winkel gebaut. Verstärke die Eckbereiche, indem Du sie großzügig mit Beton verfüllst.
- 90°-Ecke (rechter Winkel) aus zwei Eckteilen mit je 135°
- Ecke mit stumpfem Winkel aus einem Eckteil mit 135°
