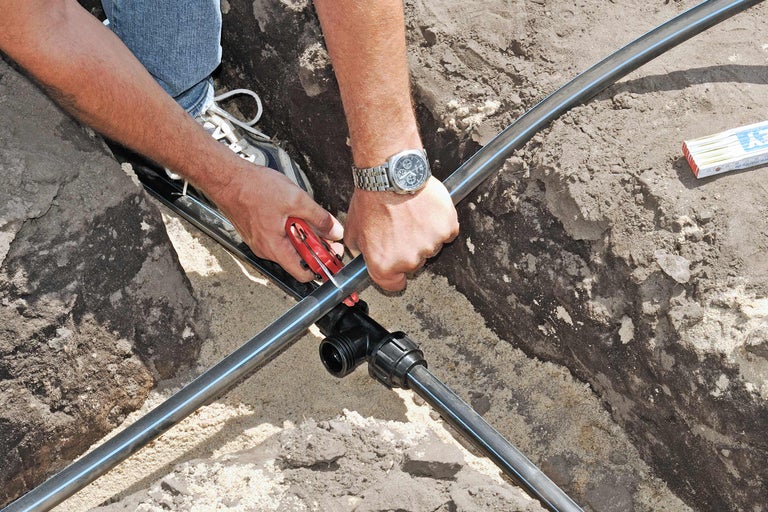

Kaltwasserleitungen verlegen

Kaltwasserleitungen verlegen

Wir zeigen Dir, wie Du Kaltwasserleitungen, z. B. im Garten, ganz einfach selbst verlegen kannst und was Du dafür benötigst.

Das brauchst Du

Arbeitsschritte

Material anordnen

01

Sortiere alle Teile nach Plan und ordne die Fittings und Kugelhähne an. Am besten verwendest Du Rohrleitungen mit 32 mm Durchmesser. Dadurch stellst Du sicher, dass genug Wasser zur Zapfstelle gelangen kann.

 kaltwasserleitungen verlegen anleitung as 01

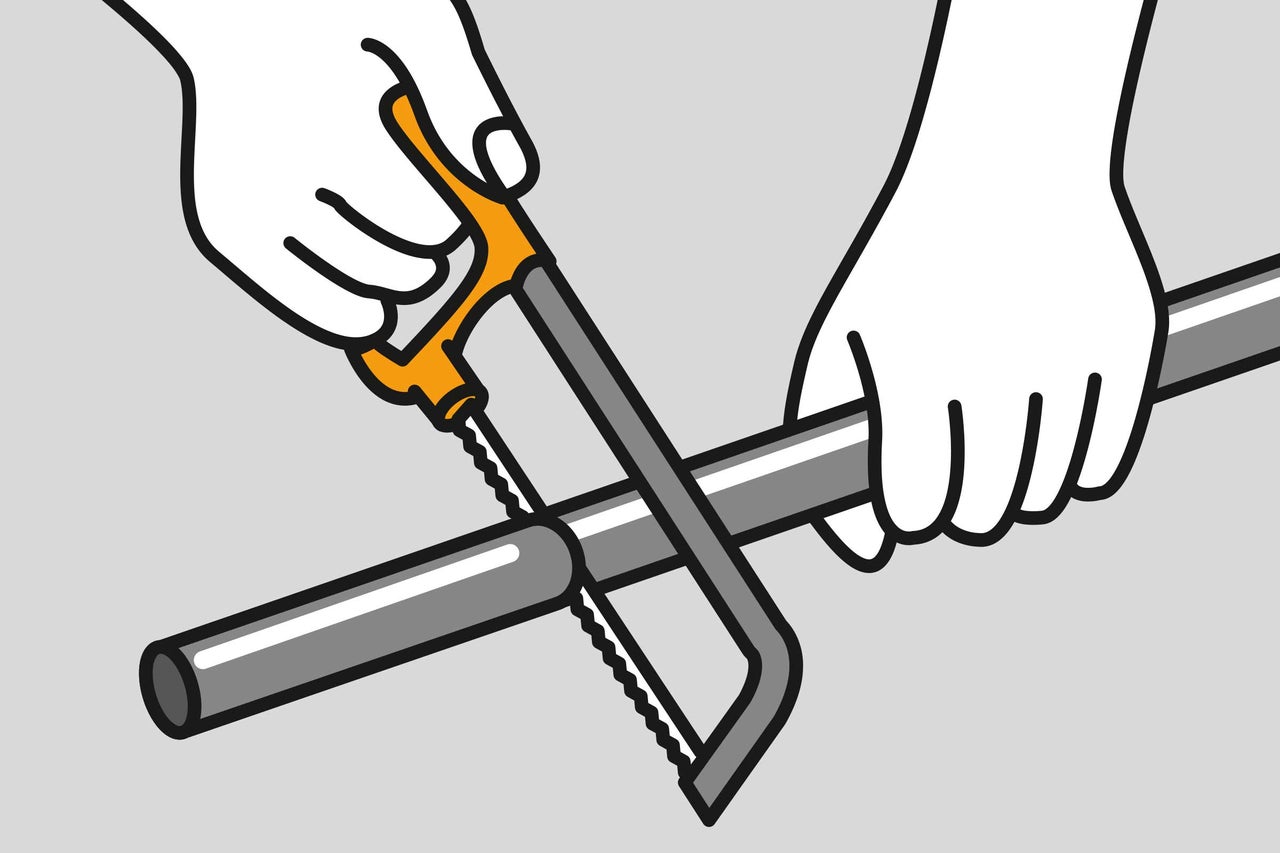

Rohre zuschneiden

02

Schneide die Kaltwasserleitungsrohre auf das passende Maß. Rohre aus Polyethylen PE-HD kannst Du mit einer Schere für Kunststoffrohre oder mit einer feinzahnigen Säge ablängen. Achte dabei auf einen rechten Winkel.

 kaltwasserleitungen verlegen anleitung as 02

Rohrende anfasen

03

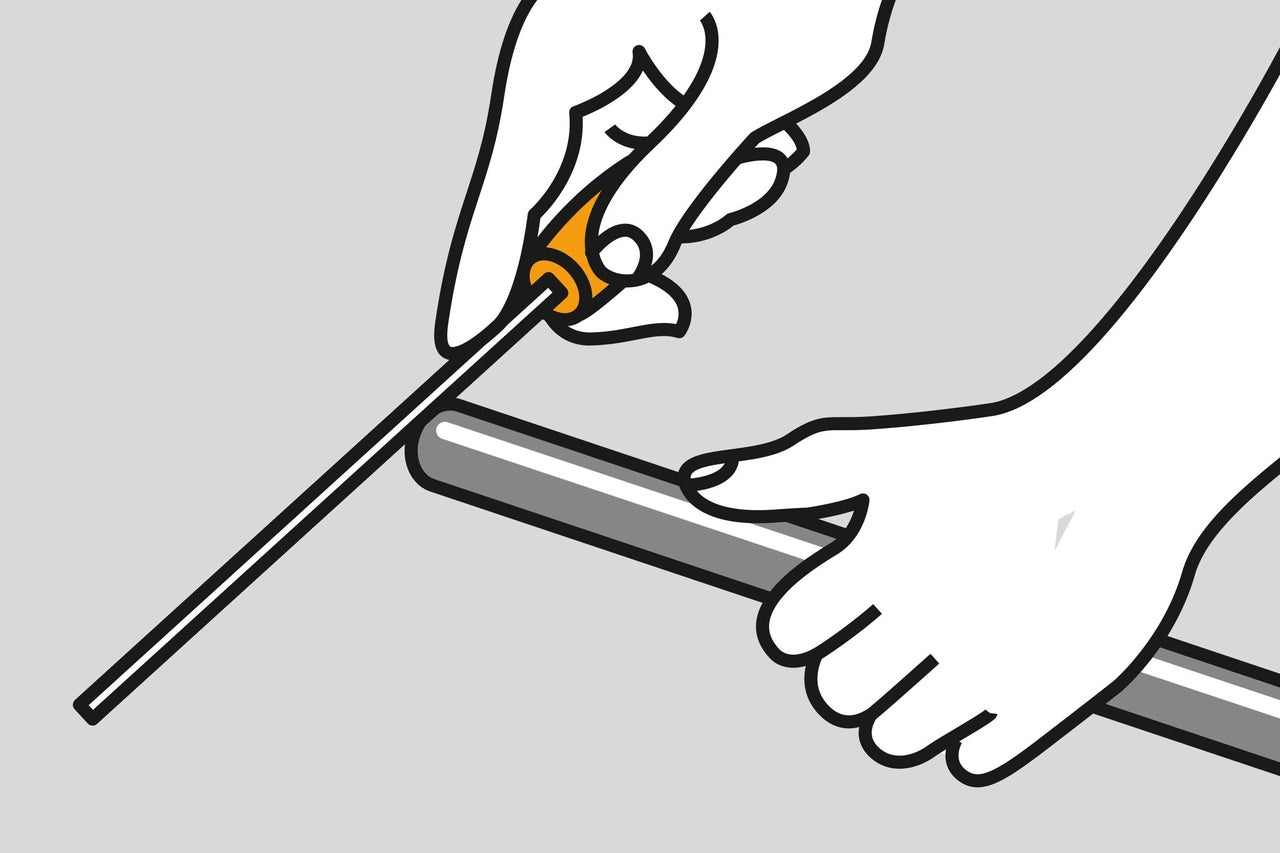

Fase das Rohrende mit einer Feile an; das erleichtert die Montage und verhindert Beschädigungen am O-Ring (Dichtring).

 kaltwasserleitungen verlegen anleitung as 03

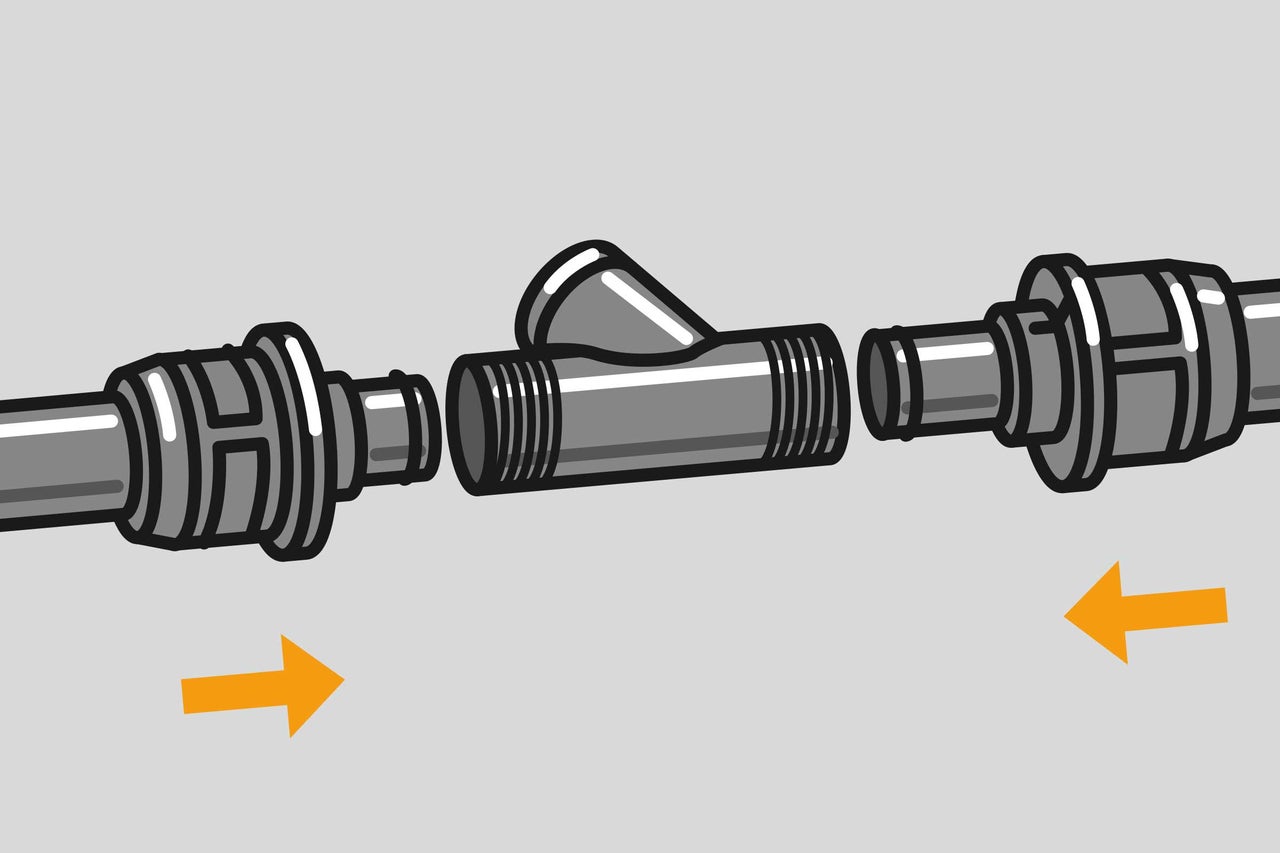

Einzelteile zusammenstecken

04

Schiebe nun die Überwurfmutter, den Klemmring und den O-Ring (Dichtring) in dieser Reihenfolge auf das PE-HD-Rohr. Stecke dann das Rohrende bis zum Anschlag in das Fitting. Achte darauf, dass keine Erde, Sägespäne oder andere Partikel in die Leitung gelangen!

 kaltwasserleitungen verlegen anleitung as 04

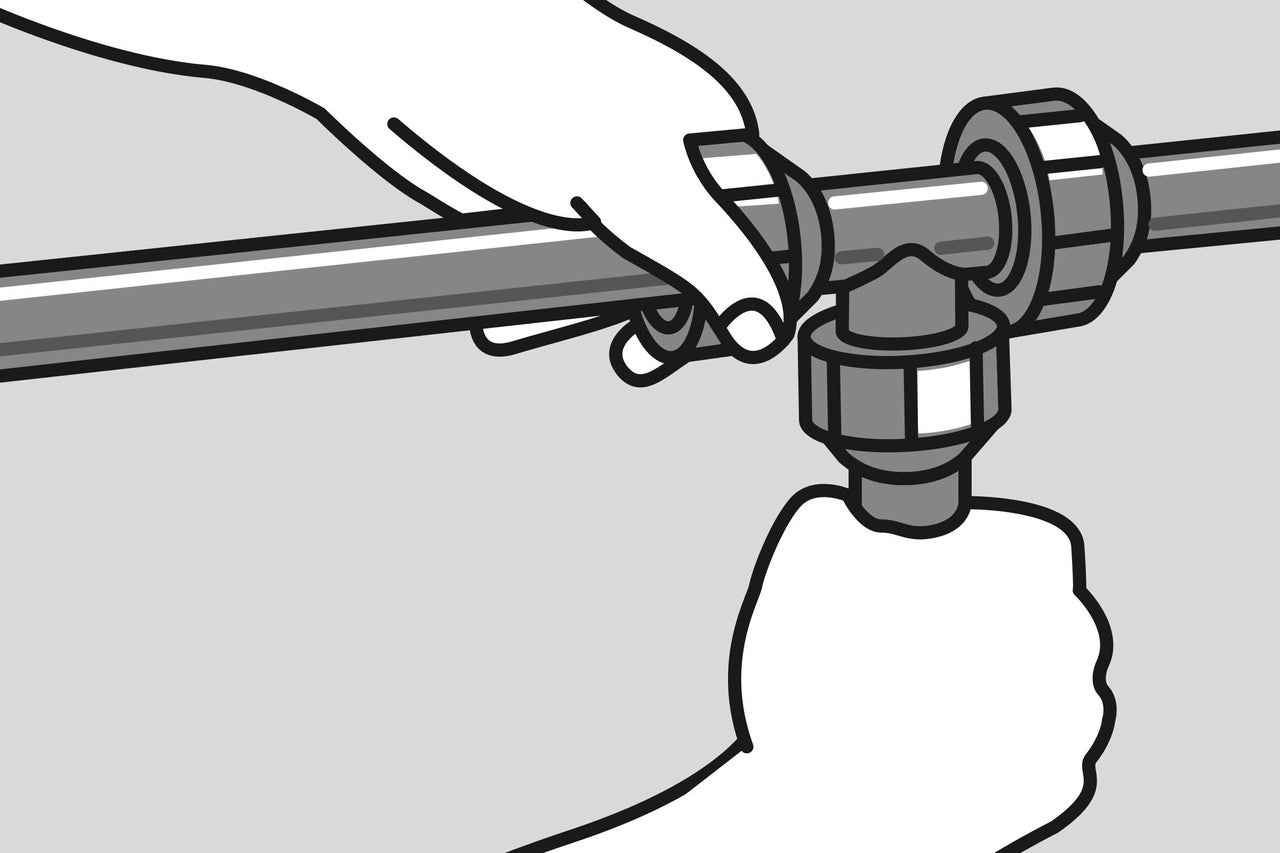

05

Ziehe jetzt die Überwurfmuttern handfest an. Dafür benötigst Du kein Spezialwerkzeug.

 kaltwasserleitungen verlegen anleitung as 05

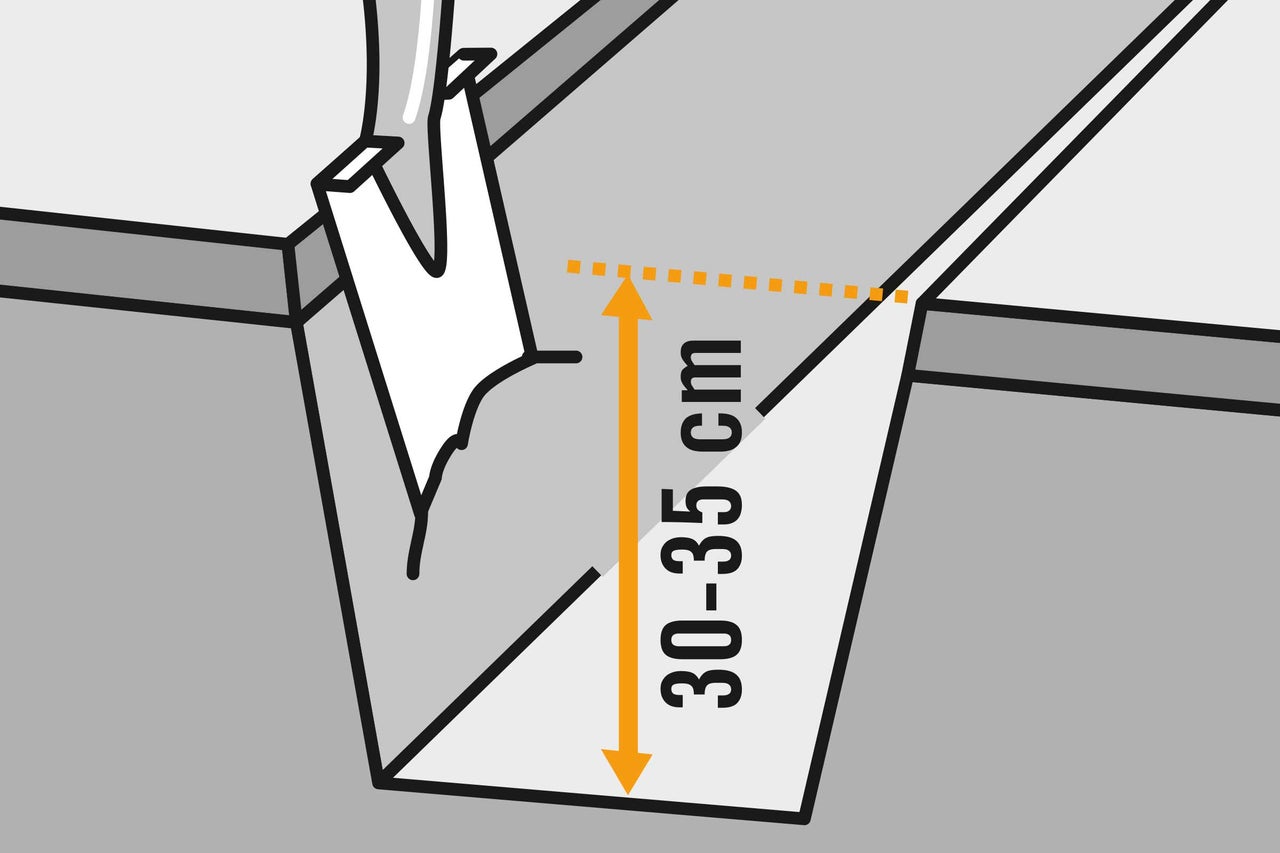

Rohr im Erdreich verlegen

06

Trenne die Grasnarbe vorsichtig von der Erde ab und hebe einen 30–35 cm tiefen Graben aus.

 kaltwasserleitungen verlegen anleitung as 06
07

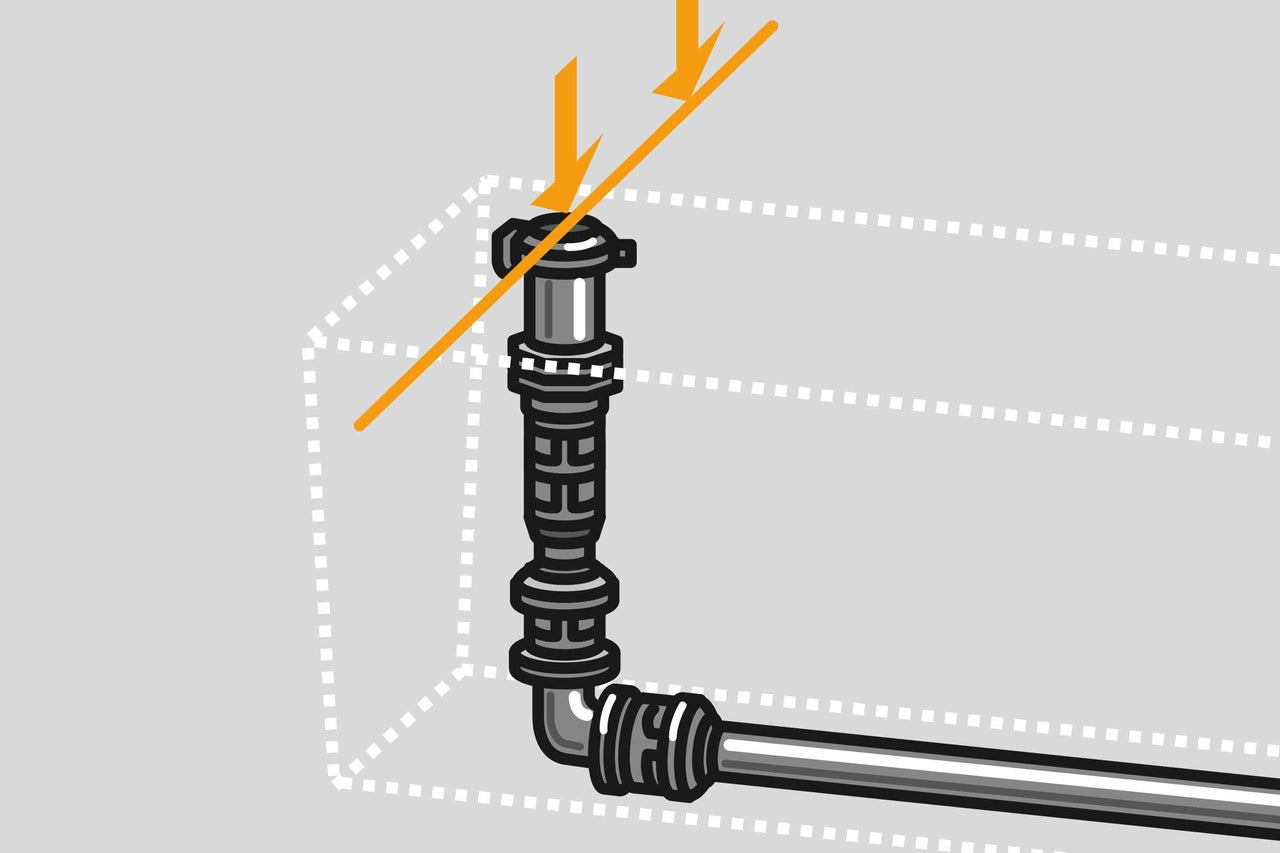

Platziere nun die Rohrleitungen im Graben und ordne die Wassersteckdose bündig zur Erdoberfläche an. Die Verlängerung sollte einen Winkel von 90° zur Steckdose haben – mit Rohr und Anschlussverschraubungen.

 kaltwasserleitungen verlegen anleitung as 07

Wassersteckdosen großzügig verteilen

08

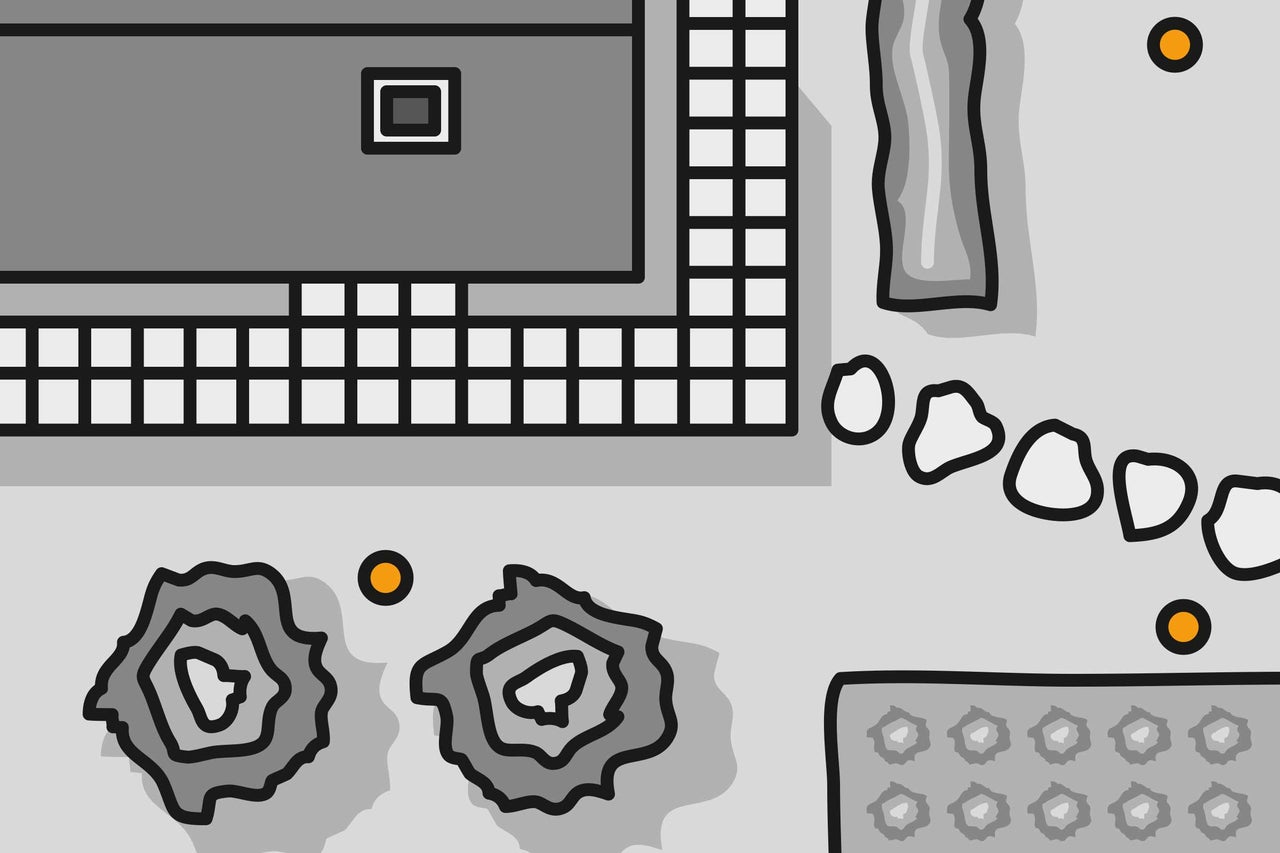

Eine möglichst großzügige Verteilung von Wassersteckdosen im Garten ermöglicht eine bequeme Wasserentnahme ohne lange Schläuche.

 kaltwasserleitungen verlegen anleitung as 08

Druckprüfung durchführen

09

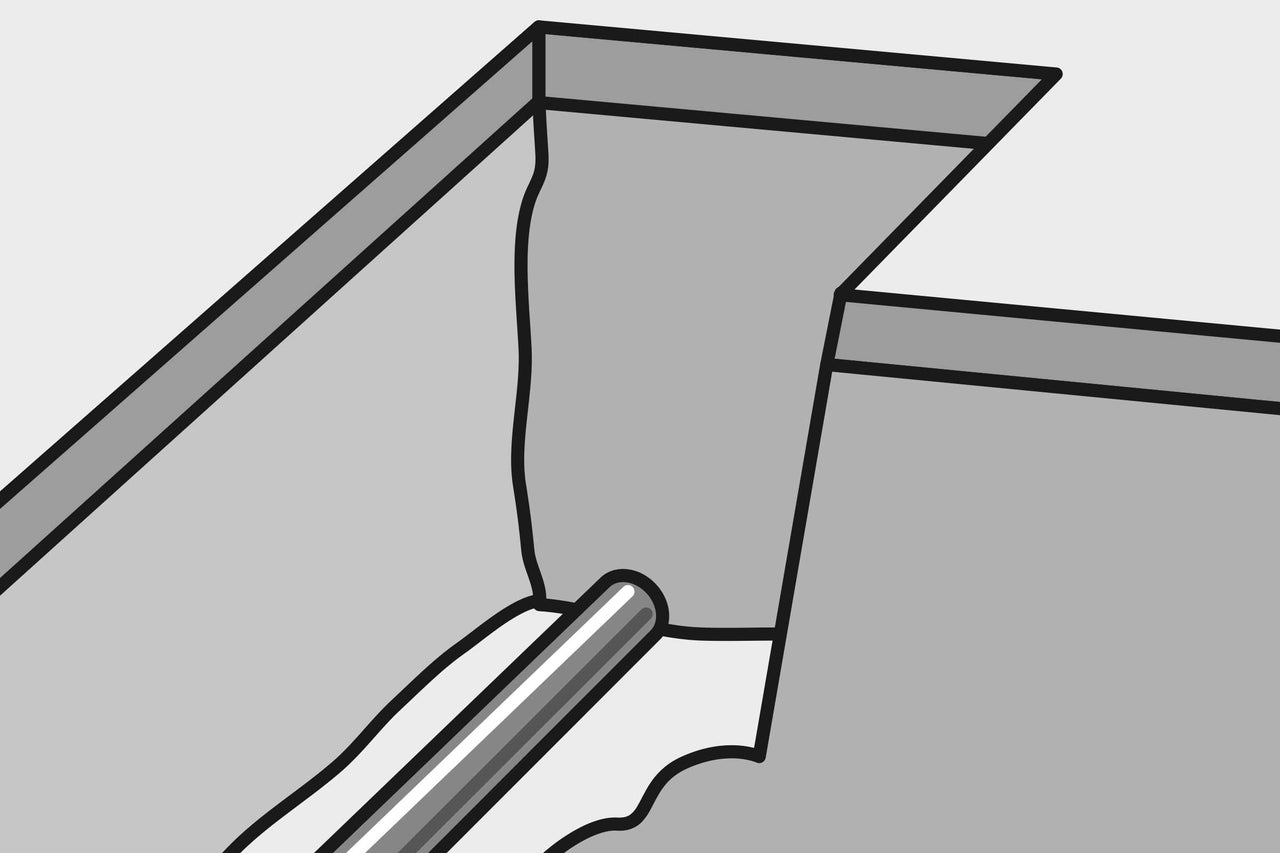

Führe unbedingt eine Druckprüfung durch, bevor Du den Graben wieder zuschüttest! Erst, wenn alles dicht ist, solltest Du den Graben wieder zuschütten und die Grasnarbe einsetzen, festtreten und gut wässern.

 kaltwasserleitungen verlegen anleitung as 09

Gewinde eindichten

10

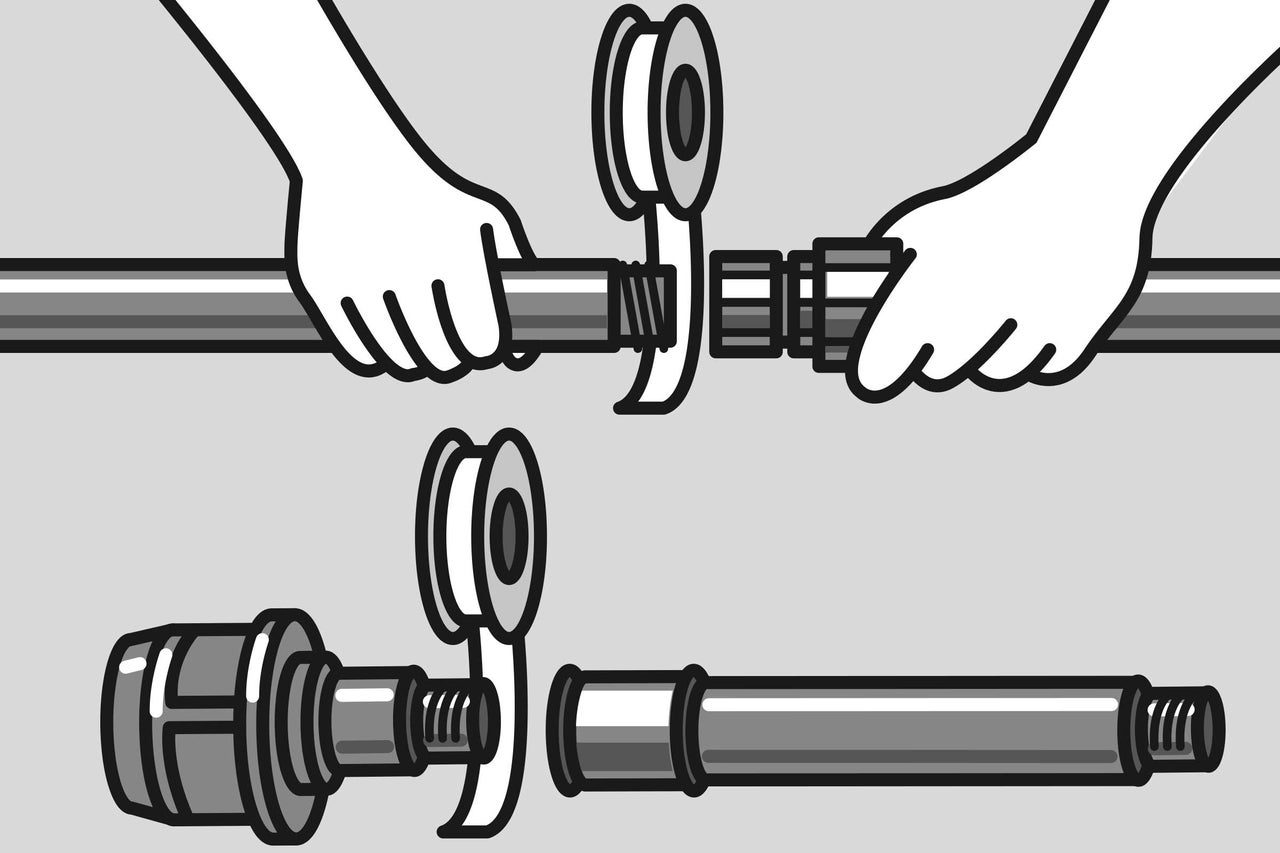

Zuleitung Kupferrohr: Wenn Du andere Rohrsysteme anschließt, müssen die Gewinde eingedichtet werden. Das machst Du mit einem Teflonband. Hanf ist dafür ungeeignet!

 kaltwasserleitungen verlegen anleitung as 10

Rohre verbinden

11

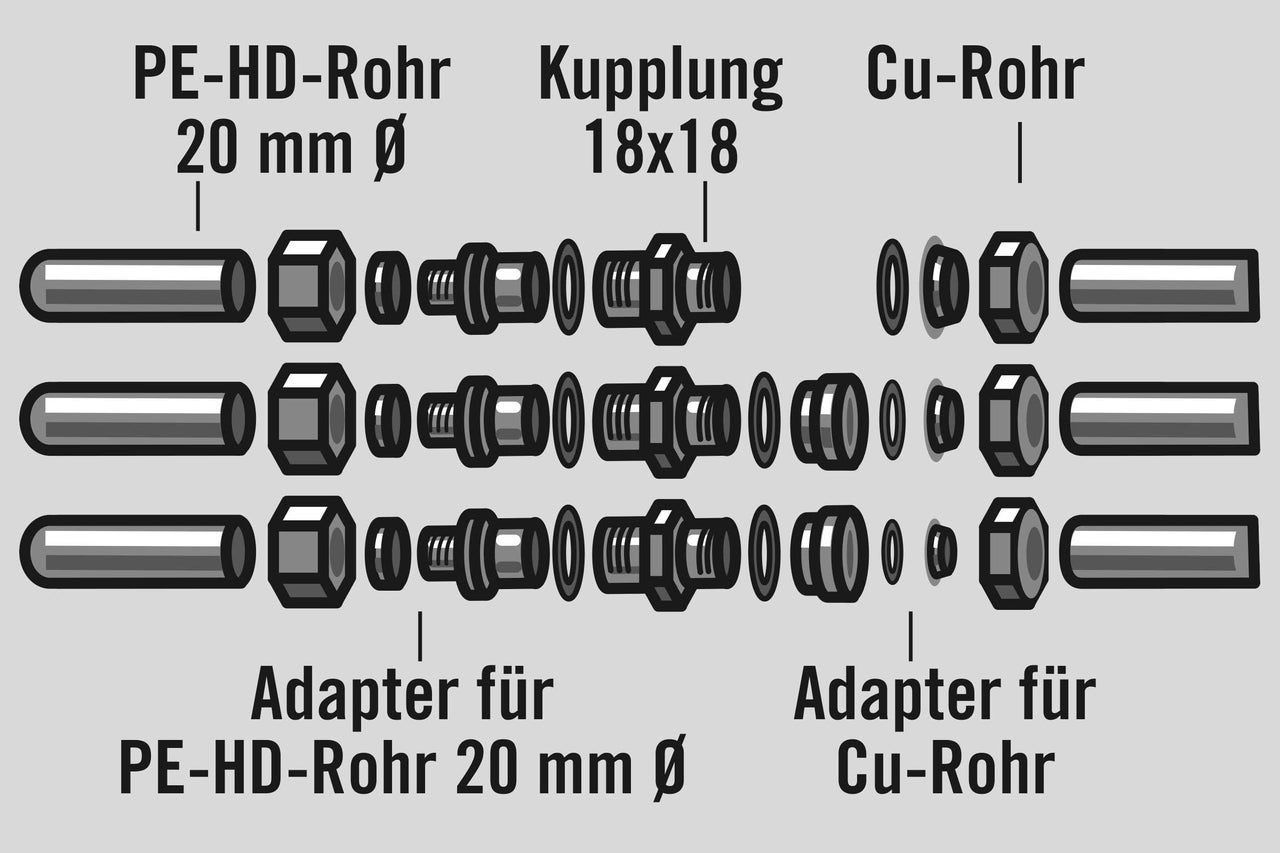

Verschraube das Kupferrohr (12, 15 oder 18 mm im Durchmesser) mit dem PE-HD-Rohr (20 mm im Durchmesser): Verwende dazu einen Adapter für Cu-Rohr (12, 15 oder 18 mm im Durchmesser), ein Kupplungsstück (18 x 18) sowie einen passenden Adapter für Kunststoffrohre (18/20/16).

 kaltwasserleitungen verlegen anleitung as 11

Gartenpumpe anschließen

12

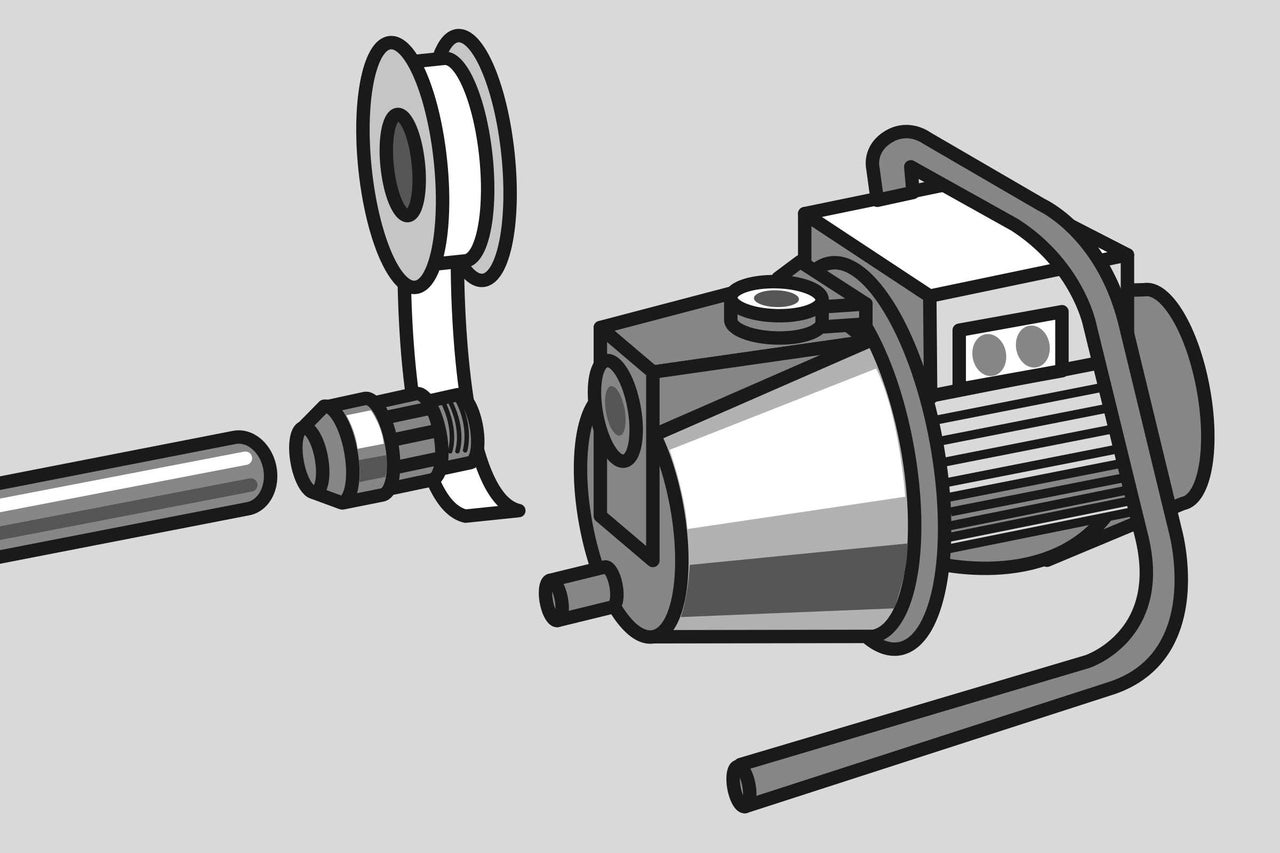

Zuleitung Gartenpumpe: Mit der Anschlussverschraubung mit Außengewinde (32 mm x 1 Zoll oder 32 mm x 3/4 Zoll) wird die Kaltwasserleitung an handelsübliche Gartenpumpen angeschlossen.

 kaltwasserleitungen verlegen anleitung as 14

Brunnen anschließen

13

Zuleitung Brunnen: Schließe das Rückschlagventil an die Saugleitung des Brunnens an.

 kaltwasserleitungen verlegen anleitung as 12

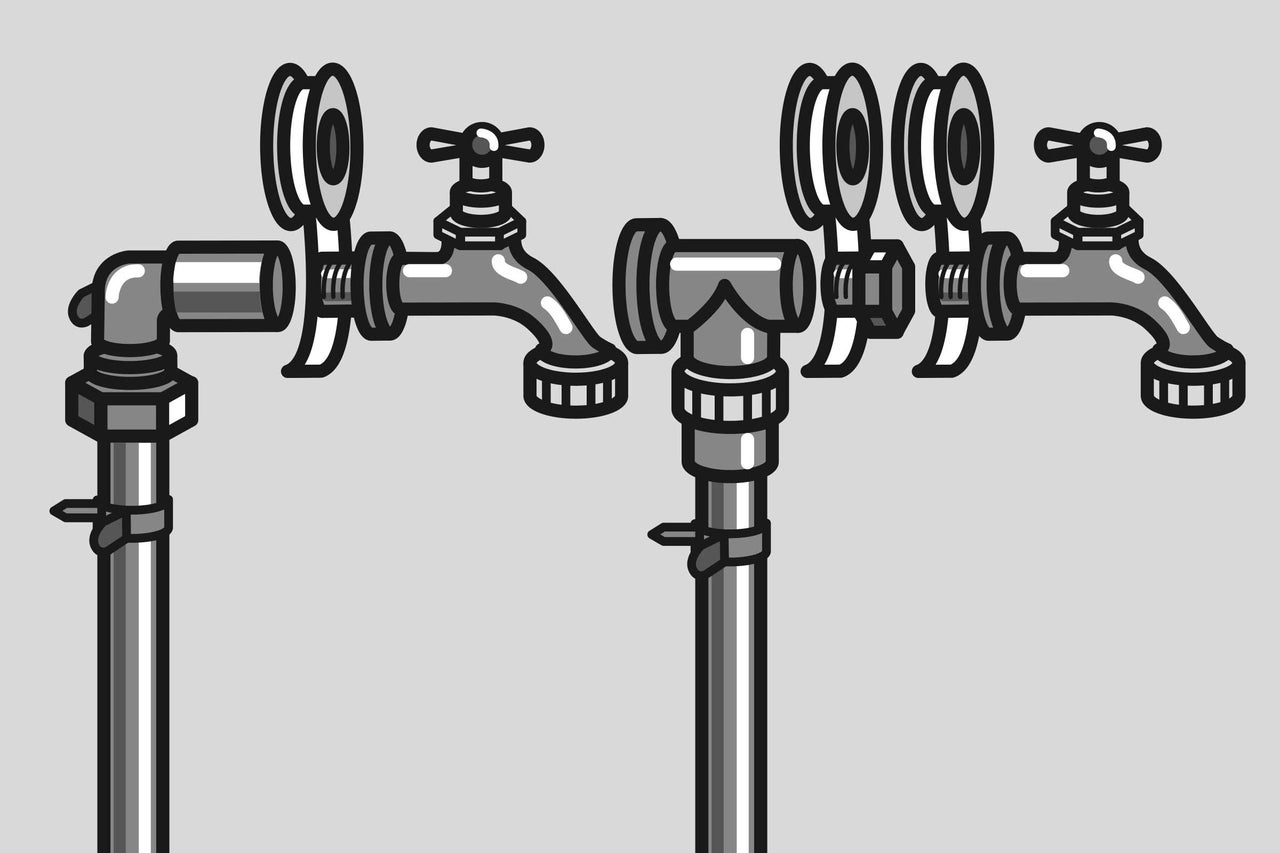

Wasserhahn anschließen (optional)

14

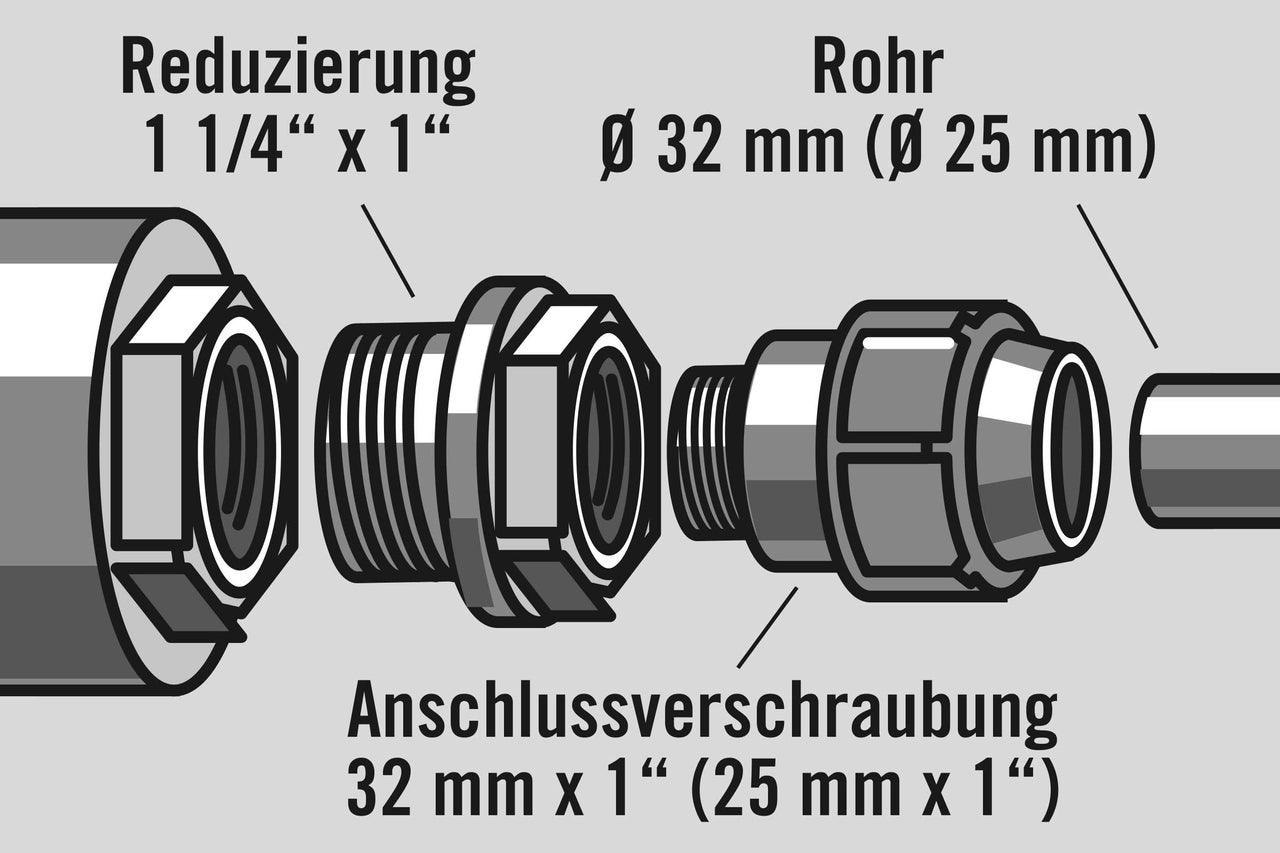

Verschraube das PE-HD-Rohr (20 bzw. 25 mm im Durchmesser) mit einem Deckenwinkel oder einer Wandscheibe (20 mm x 1/2 Zoll IG oder 25 x 3/4 Zoll IG) und dem gewünschten Wasserhahn.

Verschraube das PE-HD-Rohr (32 mm im Durchmesser) mit der Wandscheibe (32 x 1 Zoll IG), der beiliegenden Reduzierung (1 Zoll AG x 1/2 Zoll IG) und dem gewünschten Wasserhahn.

 kaltwasserleitungen verlegen anleitung as 13
