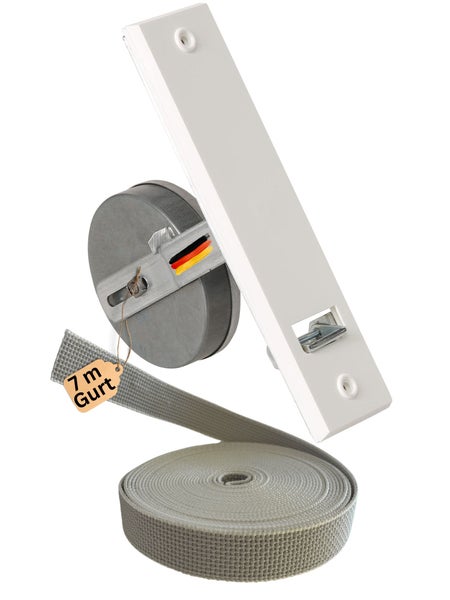

Rollwin Rollladen Gurtwickler Unterputz 185mm Lochabstand - mit 7m Gurt

Dieser Gurtwickler ist ein Unterputz-Gurtwickler mit einem Scharniersystem. Rollladengurte mit einer Gurtbreite von 23 mm können verwendet werden. Ein Gurt ist bei diesem Modell im Lieferumfang enthalten. Ausgelegt ist der Gurtwickler auf mindestens 20.000 Bewegungszyklen. Der Lochabstand beträgt 185 mm.

Technische Daten:

•

• Abmessungen (B x H x T): 54 mm x 220 mm x 150 mm

• für Gurtbreite: 23 mm

• Gurtbandaufnahme im Wickler: 12,0 m

• Lochabstand: 185 mm

• Bewegungszyklen: min. 20.000

• Farbe der Abdeckplatte: Weiß

• Feder vorgespannt: Ja

• Gurt inklusive: Ja

• Bedienart: Gurt

• Aufputz: Nein

• Unterputz: Ja


•

• 1. Schließen Sie Ihren Rollladen.

• 2. Schrauben Sie den alten Gurtwickler von der Wand ab und lösen Sie das Gurtband. Achtung! Verletzen Sie sich hierbei nicht. Es steht eine große Spannung auf der Spule.

• 3. Führen Sie das Gurtband durch die Gurtführung in den neuen Gurtwickler (bei mehrteiligen Gurtwicklern vergessen Sie bitte nicht die Abdeckplatte).

• 4. Befestigen Sie das Band innerhalb des Wicklers an der dafür vorgesehenen Halterung.

• 5.Entsichern Sie den Gurtwickler. Durch das Drehen des Wicklers wir das Gurtband auf die Scheibe aufgewickelt (Beachten Sie dabei die Drehrichtung).

• 6. Montieren Sie nun den neuen Gurtwickler in der Wand.

• 7. Testen Sie Ihren Rollladen. Er sollte einwandfrei funktionieren.

• 8. Schließen Sie den Rollladenkasten.

• Fertig!
