Gewindefitting Edelstahl, Pipe nipple AGxAG 100mm, 1/2 inch

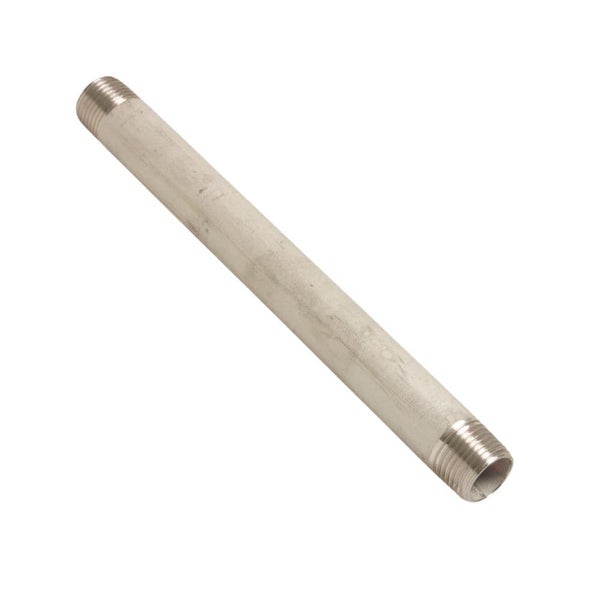

Gewindefitting Edelstahl Rohrnippel 1/2 AG 100 mm



Rohrnippel mit beidseitigem Außengewinde. Zur Abdichtung des Gewindes benötigen Sie zusätzlich ein geeignetes Gewindedichtmaterial. Hier eignet sich Hanf oder Teflonband. Bei dem Gewinde handelt es sich um das in der Wassertechnik gängige Whitworth-Rohrgewinde. Die Außengewinde sind konisch.



Produkteigenschaften:



•

• rostfrei und korrosionsbeständig

• langlebig

• Druckbereiche bis 16 bar

• geeignet für Kaltwasser und Heißwasser




Technische Daten:



Anschluss: Außengewinde x Außengewinde

Anschlussmaße: 1/2

Länge: 100mm

Arbeitsdruck (PN): 16 bar

Temperatur: -20 °C bis + 200 °C

Material: Edelstahl 316 (V4A Stahl nach DIN 1.4408)



Vorteile von Edelstahl Fittings:



Alle hier aufgeführten Edelstahlfittings sind dauerhaft korrosionsbeständig und können anders als Schweißfittings oder Pressfittings wieder gelöst werden. Die Gewinde ermöglichen einen problemlosen Übergang auf andere Materialien, ohne dass ein Übergangsfitting eingesetzt werden muss. Die Edelstahlverschraubungen kommen ohne Dichtungen aus, wodurch ein Einsatz bis 200 °C problemlos möglich ist.



Gewindetyp:



Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf.






Whitworth-Rohrgewinde für Gewinderohre und Fittings


Gewinde

in Zoll
Außengewinde

in mm
Innengewinde / Kerndurchmesser

in mm
Gänge

je Inch
Steigung

in mm


1/4
13,157
11,445
19
1,337


3/8
16,662
14,95
19
1,337


1/2
20,955
18,631
14
1,814


3/4
26,441
24,117
14
1,814


1
33,249
30,291
11
2,309


1 1/4
41,91
38,952
11
2,309


1 1/2
47,803
44,845
11
2,309


2
59,614
56,656
11
2,309












Trinkwassertauglichkeit:



Edelstahlfittings aus AISI 316 Edelstahl sind in der UBA-Liste (UBA = Umweltbundesamt) für trinkwassertaugliche Materialien in der Trinkwasserinstallation aufgeführt und können dementsprechend für die Trinkwasserversorgung verwendet werden.
