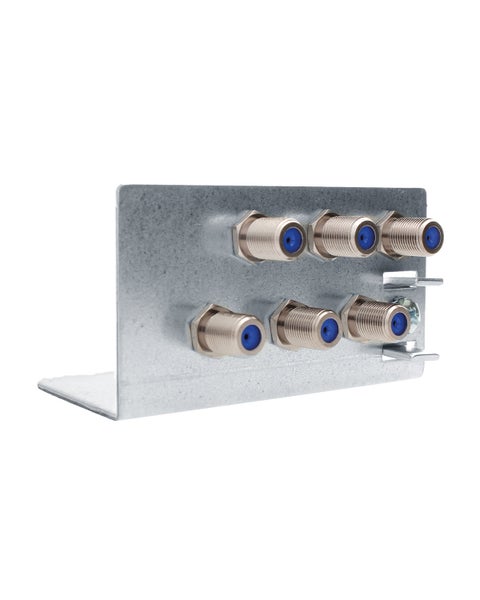

6-fach Erdungswinkel für Sat Multischalter, LNBs, Antennenverstärker, Potentialausgleich für Koaxialkabel, Erdungsblock, Erdungsschiene für Sat Erdung

Für eine zuverlässige und vorschriftsmäßige Erdung von Antennenanlagen, eignet sich der 6-fach Erdungswinkel beim Einsatz in Vodafone-, PYUR- oder Sat-Anlagen. Der Erdungswinkel sorgt für den erforderlichen Potentialausgleich von Koaxialleitungen.

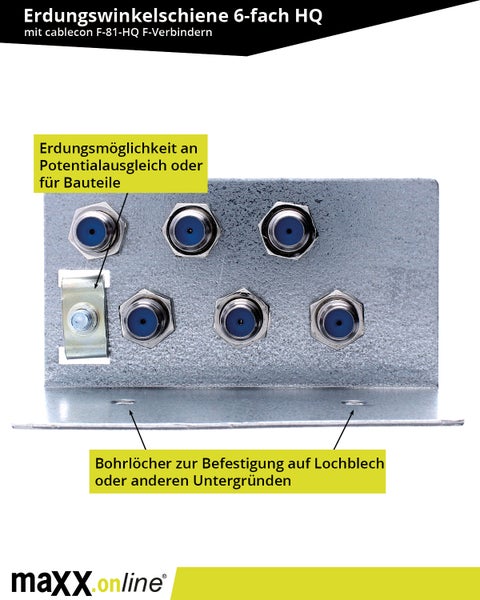

Durch seine Bauweise und den sechs Anschlussmöglichkeiten für Erdungsdraht mit einem maximalen Durchmesser von 10mm², ermöglicht der 6-fach Erdungswinkel eine effektive und einfache Erdung. Die großen Abstände zwischen den F-Steckern erleichtern dabei die Verkabelung.

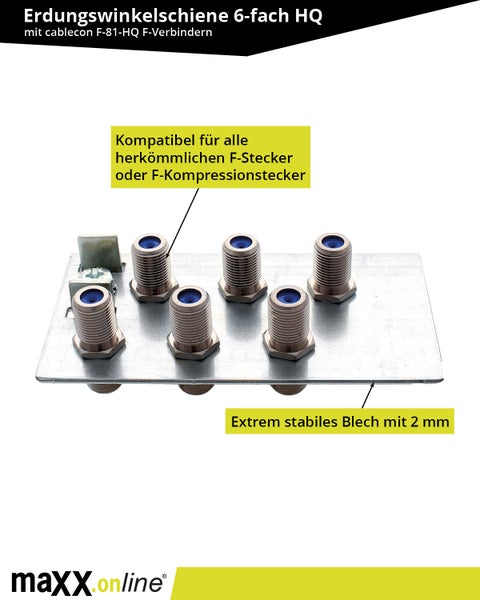

Durch standardisierte F-Anschlüsse ist die Erdungsschiene kompatibel zu allen F-Steckern in Sat- und Kabel-TV Antennenanlagen. Die Bauform vereinfacht eine Montage auf Lochrasterplatten mit 5mm oder anderen Untergründen.

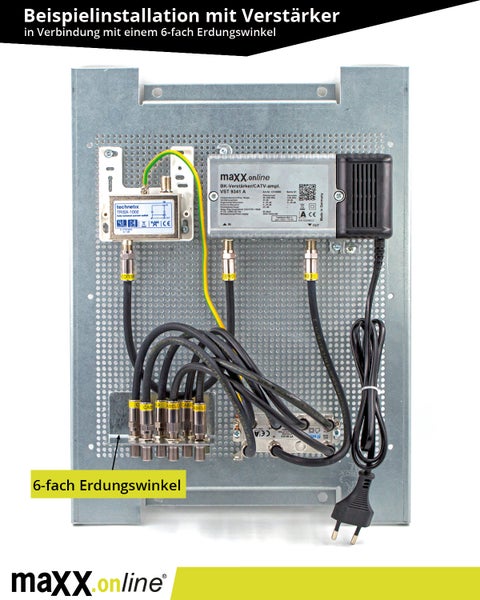

Zudem bietet der Erdungsblock vielfältige Anschlussmöglichkeiten. Antennenverstärker, Sat Multischalter, Verteiler oder Abzweiger können mittels F-Patchkabel angeschlossen werden. Die Erdung an den Potentialausgleich erfolgt über Erdungsdraht- oder Kabel in grün/gelb.

Technischen Daten:

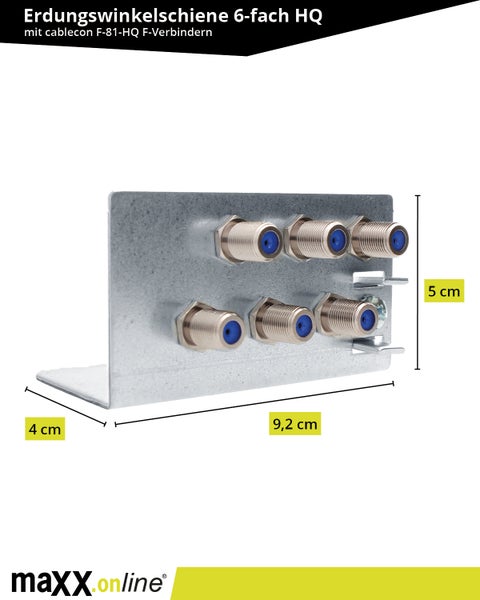

- 2mm Stahlblech mit abgerundeten Ecken und entgrateten Kanten
- Befestigungslöcher im 5mm-Raster, passend für gängige Lochrasterplatten
- Hochwertige, NiTin-beschichtete F-Verbinder von Cabelcon
- Für Koax-Innenleiter von 0,5mm bis 1,2mm
- Erdungsklemmen mit M5-Sechskantkopfschraube (SW8) und Federscheibe
- Vodafone-KDG zertifiziert
- Schirmungsmaß >100dB bis 1 GHz
- Rückflussdämpfung >50dB bis 60MHz / >40dB bis 1GHz / >35dB bis 3GHz
