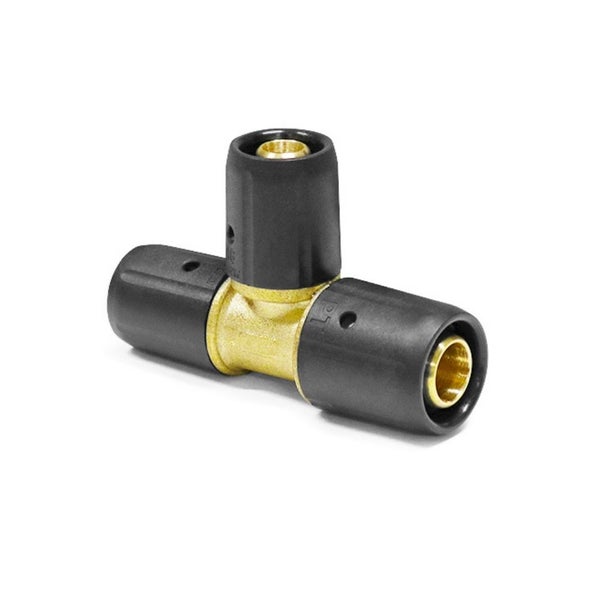

Steckfittings DVGW, T-Stück reduziert, 20x2 - 16x2 - 16x2

Steckfittings DVGW
KEIN VERPRESSEN - EINFACH STECKEN!

> Schneiden > Kalibrieren > Stecken > FERTIG
  Vorteile:


• Kein Presswerkzeug notwendig
• Außenhülse aus widerstandsfähigem Hochleistungskunststoff PA6 für maximale Schlagsicherheit
• Automatische Abdichtung durch EPDM-Keildichtung mit großem Sicherheitspuffer
• Messingteile aus CW617N (CuZn40Pb2) in schwerer Ausführung für hohe Montagesicherheit
• Sehr guter Widerstandsbeiwert (Zeta) für einen geringeren Druckverlust
• Freier Durchgang und so gut wie keine Strömungsgeräusche
• Alle Werkstoffe sind für die Verwendung im Trinkwasser unbedenklich und entsprechen der UBA-Positivliste
• Zwei Kontrollfenster zur Kontrolle der Einstecktiefe


Eigenschaften:
     DVGW DW-8501DL0064    Dauerbelastbarkeit: 10 bar / 70° C / 50 Jahre    Maximale Betriebstemperatur 95° C   Wichtig:
  Bitte verwenden Sie zum Kalibrieren ausschließlich
unseren Kalibrierer Z52K1626 in grau!
  Anwendungsbereiche:
     Trinkwasserinstallationen    Flächen- / Decken-Heizung    Flächen- / Decken-Kühlung    Heizkörperanbindung    Ölfreie Druckluft bis 10 bar   Zertifizierungen:
     DVGW (außer Kugelhahn für Heizung)    IMA    EN ISO 21003         Montageanleitung:
  Mit unseren Steckfittings können Sie schnell und ohne Montagewerkzeug Rohrverbindungen herstellen.
Es wird lediglich eine Rohrschere und ein Kalibrierer benötigt. Das Alu-Verbundrohr wird mit einer Rohrschere auf die Gewünschte Länge gekürzt.
Die Kalibrierung ist erforderlich, damit das Rohrende nach dem Schnitt wieder absolut rund ist und entgratet wird.
Gleichzeitig entsteht durch die Kalibrierung eine Fase. So kann der Fitting ohne Beschädigung des Dichtrings in das Rohr eingeführt werden.      ABLÄNGEN DES ROHRES    Mit einem geeigneten Werkzeug ist das Rohr auf Wunschlänge zuzuschneiden.
   Die Querschnittsfläche des Schnittes muss im rechten Winkel zum Rohr stehen. Schräge Schnitte sind zu vermeiden.    Hand- und Stichsägen sowie stumpfe Werkzeuge sind zum Ablängen nicht geeignet.      KALIBRIERUNG UND ENTGRATUNG DES ROHRES    Nach dem Ablängen muss das Rohrende kalibriert und entgratet werden.
   Dazu wird der Kalibrierer zunächst bis zum Anschlag in das Rohr eingeführt. Das Entgraten erfolgt nun durch das Drehen des Kalibrierers.
   Auf der Rohrinnenseite wird durch das Drehen Material abgetragen, so dass ein Konus am Rohr entsteht,
   der das Einführen des Fittings erleichtert und die Keildichtung dadurch vor Beschädigungen schützt.
   ACHTUNG: Zur Kalibrierung ausschließlich unseren Kalibrierer Z52K1626 in Grau verwenden!      MONTAGE DES FITTINGS    Führen Sie den Fitting mit angemessenem Druck und in axialer Richtung bis zum Anschlag auf das Rohrende ein.
   Die korrekte Einschubtiefe ist durch die zwei integrierten Kontrollfenster zu erkennen. Beide Kontrollfenster müssen durch das weiße Rohr ausgefüllt sein.
   Die Fittings sind für die sofortige Montage vom Werk aus vorbereitet, bitte verwenden Sie keine zusätzlichen Gleitmittel.        ENDPRÜFUNG    Prüfen Sie das Rohr auf festen Sitz, das Rohr darf sich nicht mehr herausziehen lassen.
   Führen Sie unbedingt eine Druck- und Dichtigkeitsprüfung durch!     Hinweis:
  Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz der Fittings mit unseren DVGW-zertifizierten Aluminium-Mehrschichtverbundrohr sichergestellt werden.
Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeuges hin.
Es handelt sich um eine nicht wieder lösbare Verbindung!
Bitte vergewissern Sie sich vor das Anbringen des Fittings, dass das Rohr die gewünschte Länge hat und keine Befestigungsschellen o.ä. über das Rohr gezogen werden müssen.
