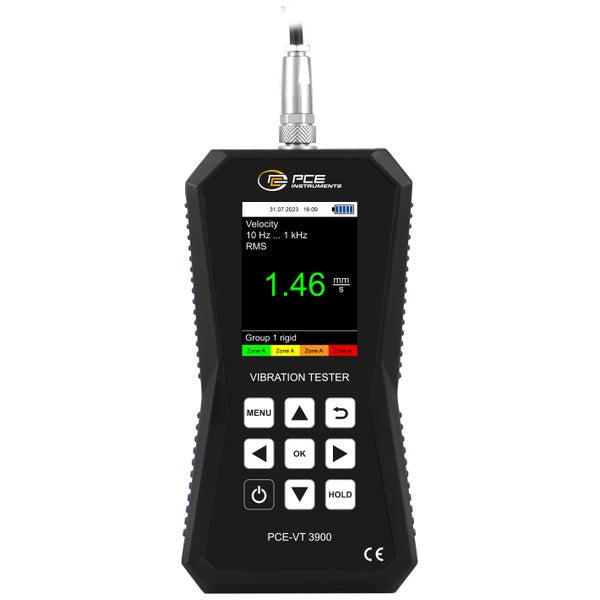

PCE Instruments PCE-VT 3900 Schwingungsmesser 0,0 ... 399,9 m/s² | automatische ISO 10816-3 Bewertung | Datenlogger

Das Vibrationsmessgerät ist ein ideales Messmittel zur schnellen und präzisen Überprüfung von vibrierenden Teilen, Maschinen und auch Anlagen. Dieses Vibrationsmessgerät ermittelt über den externen Schwingungssensor den Schwingweg (Messbereich 0,000 ... 3,9 mm), die Schwinggeschwindigkeit (Messbereich 0,00 ... 399,9 mm/s) und die Schwingbeschleunigung (Messbereich 0,0 ... 399,9 m/s²). Dabei stehen bei dem Vibrationsmessgerät verschiedene Messparamater zur Verfügung, wie zum Beispiel RMS, Spitze, Spitze-Spitze und Scheitelfaktor. Das Vibrationsmessgerät ist mit einem Modus ausgestattet, der es erlaubt eine Messung automatisch nach den Grenzwerten der ISO 10816-3 zu bewerten. Das Vibrationsmessgerät analysiert die Messwerte und zeigt auf dem Display eine entsprechende Gut-Schlecht-Bewertung an. Der verbaute Akku bei dem Vibrationsmessgerät hat eine Kapazität von 2500 mAh und kann direkt über die verbaute Micro-USB Schnittstelle wieder aufgeladen werden.

Neben dem normalen Messmodus verfügt das Vibrationsmessgerät über einen FFT Modus. Beim FFT Modus wird das Frequenzspektrum für die gemessene Schwinggeschwindigkeit oder Schwingbeschleunigung errechnet und angezeigt. In einer grafischen Darstellung werden die berechneten FFT-Linien in einer Gesamtansicht für das komplette Frequenzband und parallel dazu in einer Zoomansicht zur Darstellung der einzelnen Linien angezeigt.

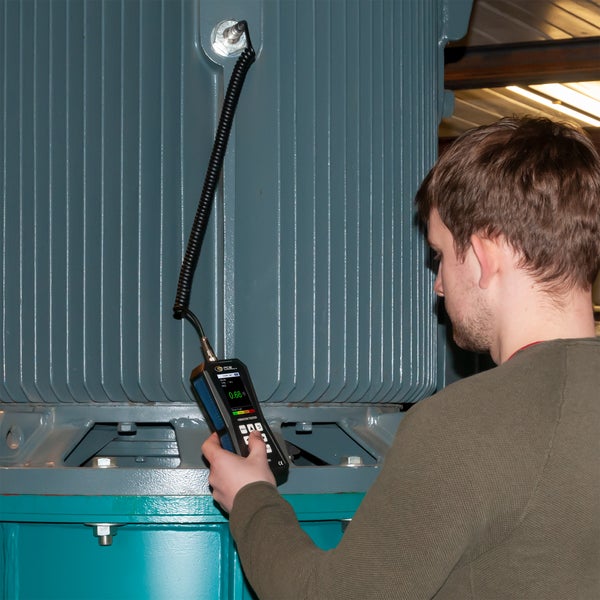

Eine zusätzliche Funktion ist die Routenmessung. Die Routenmessung ist speziell für wiederkehrende Messungen an identischen Messstellen gedacht. Damit wird eine geordnete Messung verschiedener Messpunkte ermöglicht. Daher findet das Vibrationsmessgerät wegen seiner umfangreichen Messfunktionen seine Anwendung bei Wartungs- und Reparaturarbeiten von Maschinen.

Mit dem internen Speicher bei dem Vibrationsmessgerät können die angezeigten Messdaten der verschiedenen Messfunktionen abgespeichert werden. Über die verbaute Micro-USB Schnittstelle können nach einer Messung die auf dem Vibrationsmessgerät gespeicherten Messdaten auf einen PC übertragen werden. Die Software zum Vibrationsmessgerät ermöglicht anschließend eine grafische und tabellarische Analyse der Messwerte. Für eine Weiterverarbeitung der Messdaten können diese über die Software als CSV-Datei exportiert werden. Um das Vibrationsmessgerät immer auf dem neusten Stand zu halten, kann zusätzlich über die Software neben der Analyse der Messdaten auch ein automatisches Firmware Update durchgeführt werden. Beschleunigung
Messbereich 0 ... 399,9 ft/s²
Auflösung 0,1 ft/s²
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 10 kHz,
1 kHz ... 10 kHz
Drehzahl optisch
Messbereich 600 ... 50000 U/min
Geschwindigkeit
Messbereich 0 ... 399,9 km/h
Auflösung 0,1 mm/s
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 1 kHz
Weg
Messbereich 0 ... 3,9 inch
Auflösung 1 inch
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 200 Hz
Sensor
Bezeichnung PCE-VT 3xxx SENSOR
Zusatzbeschreibung Resonanzfrequenz: 24 kHz,
Querempfindlichkeit: Δ 5%,
Zerstörungsgrenze: 5000 g (Peak),
Gehäusematerial: Edelstahl,
Befestigungsgewinde: ¼ - 28
Abmessung Ø 17 x 46 mm
Allgemeine technische Daten
Anzahl Messkanäle 1
Messfunktionen RMS, Peak, Peak-Peak
FFT FFT Beschleunigung: 10 Hz ... 8 kHz,
FFT Geschwindigkeit: 10 Hz ... 1 kHz,
Genauigkeit @ 160 Hz: ±2 %,
Anzahl FFT Linien: 2048,
Routenmessung: 100 Routen mit jeweils 100 Maschinen mit jeweils,
100 Messpunkten mit jeweils 1000 Messwerten
Frequenz 10 ... 10000 Hz
Display Typ LCD
Displaygröße 2,8 Zoll
Speichermedium Interner Speicher
Speicherkapazität 2160000 Werte
Speicherintervall von 1 s
Speicherintervall bis 12 min.
Schnittstelle null
Menüsprache Englisch (US), Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Schutzklasse (Gerät) IP52
Spannungsversorgung Akku: 3,7 V,
USB: 5 VDC, 500 mA
Gewicht 239 g
Weitere Gewichte Vibrationssensor 52 g
Weitere Abmessungen Vibrationssensor Ø 17 x 46 mm
Betriebsbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Lagerbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Kapazität 2500 mAh
Abmessungen ( L x B x H ) 165 x 85 x 32 mm
