Megasat Satmessgerät HD 5 Combo DVB-S2 Satelliten DVB-C DVB-T2 Messgerät Display

Schnelle und genaue Signalsuche.

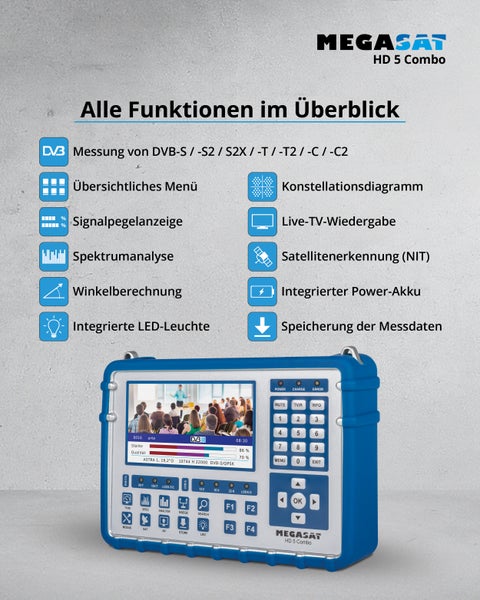

Mit dem Satmessgerät HD 5 Combo können alle Fernsehsignale gemessen werden. Es bietet eine exakte Messung für Satelliten-, Kabel- und terrestrisches Fernsehen (inkl. DVB-T2 HD). Mit der DVB-S2X Messung können auch UHD Frequenzen eingemessen werden. Das komplette Gehäuse besteht aus robusten und hochwertigen Aluminium, in dem ein 5 Zoll großes AMOLED Farbdisplay integriert wurde. Als kleines Highlight ist auf der Rückseite des Gehäuses ein LED Licht angebracht, um auch bei schwachen Lichtverhältnissen die Anlage einzumessen. Die Bedienung ist mit dem übersichtlichen und klar strukturierten Menü ein Kinderspiel. Alle Funktionen zur Messung sind leicht zu erreichen und nahezu selbsterklärend.

Große Signalpegelanzeige und Live-TV Bild Wiedergabe.
Um einen Spiegel auszurichten, orientieren Sie sich zunächst an dem Signalpegel und der Signalqualität. Diese können Sie mit nur einem Knopfdruck auf Großanzeige schalten, um die Darstellung optimal auf dem Display zu nutzen.

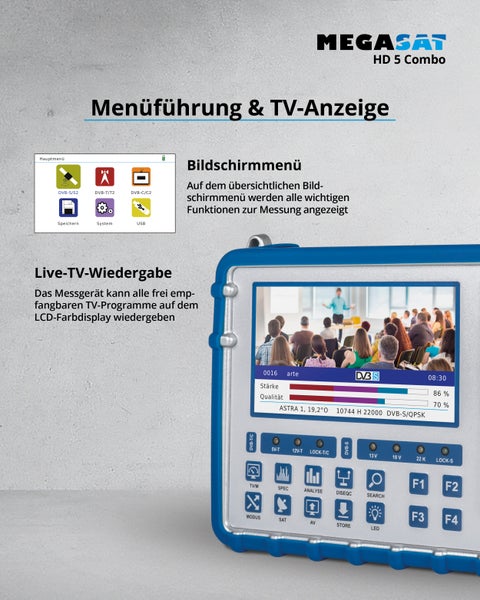

Um anschließend das TV Bild live zu überprüfen bietet das Messgerät einen integrierten Receiver. Möglich ist die Wiedergabe von allen frei empfangbaren digitalen Programmen in SD sowie HD. Des Weiteren ist eine Senderliste mit den gängigsten Programmen vorinstalliert, die Sie auch individuell Ihren Bedürfnissen anpassen können. Sollten sich Sender, bzw. Frequenzen ändern, können diese über das Menü gesucht werden.

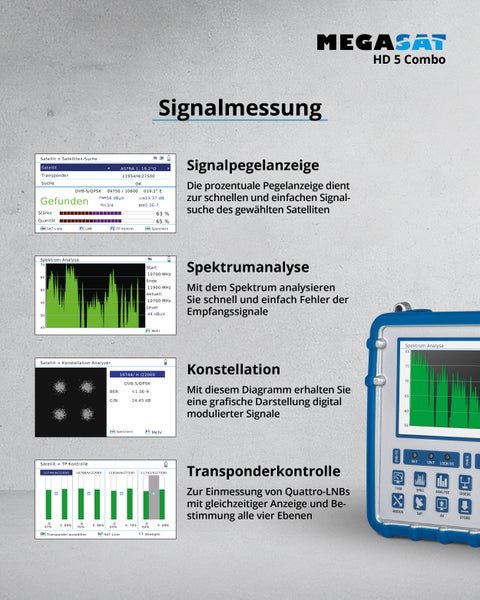

Spektrum- und Konstellationsanalyse.

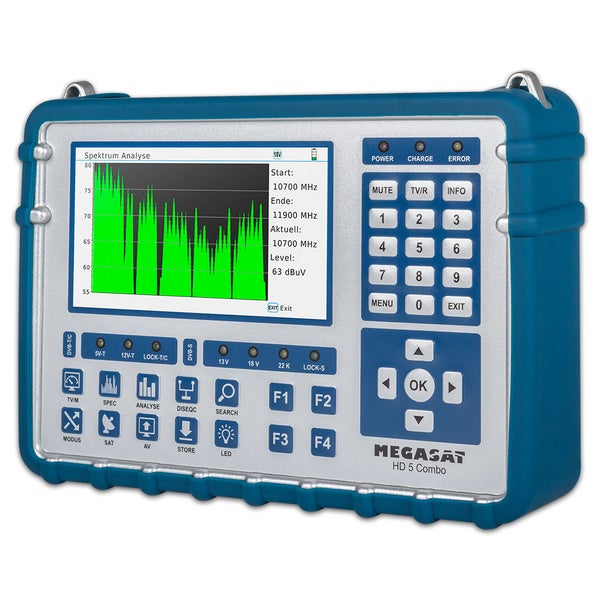

Um das Signal der Sat-Anlage zu beurteilen und evtl. Empfangsfehler zu analysieren, nutzen Sie die in nahezu Echtzeit laufende Spektrumanalyse. Durch die ständig aktualisierte Darstellung des Diagramms wird, bei Bewegung des Spiegels, das Spektrum sofort verändert.

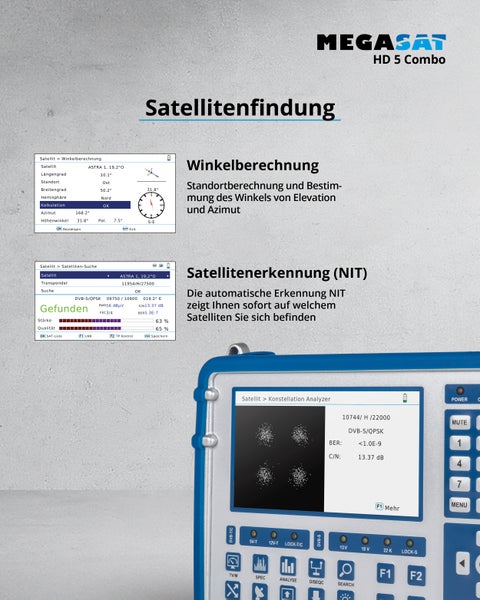

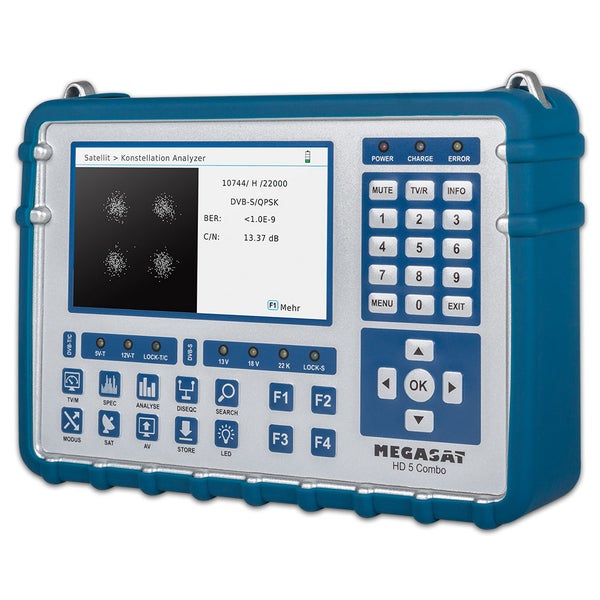

Die Konstellationsynalyse bietet eine weitere Betrachtung des Satellitenempfangs, um das Signal zu beurteilen und Fehlerquellen auszuschließen. Sie sehen optisch sofort, ob das Signal gebündelt oder verstreut ankommt. Des Weiteren können zusätzliche Messdaten wie dBm, CNR, BER auf dem Display angezeigt werden.

Zusätzliche Funktionen und viel Zubehör
Die automatische Satellitenerkennung NIT zeigt Ihnen sofort auf welchem Satelliten Sie sich befinden. So gehören minutenlange Ausrichtungsversuche der Vergangenheit an. Der integrierte Power Akku bietet bis zu 4 Stunden Betrieb. Geladen wird er mit einem gewöhnlichen 230V Netzteil oder mit dem beiliegendem KFZ-Ladeadapter unterwegs im Auto. Die beiliegende Schutzhülle mit Trageriemen schützt das Messgerät vor Schmutz und Spritzwasser. Speichern Sie die Messdaten auf einen USB Stick, um Sie später zu analysieren. Über USB kann auch die Programmliste exportiert und zukünftige Firmwareupdates installiert werden.


Ausstattung

5 Zoll (12,7 cm) AMOLED Farb Display
Messung von allen Empfangsarten (DVB-S / -S2 / -S2X / -C / -C2 / -T / -T2 H.264 und H.265/HEVC)
Live-TV Wiedergabe
Video-Dekodierung: MPEG4, MPEG4-AVC / H.264 und H.265/HEVC, Hieg Tier@Level 4.1, MGEP2 ISO/IEC 13818-2 MP@HL/ML
Audio-Dekodierung: MPEG1, MPEG2 ISO/IEC 13818-3 Layer I&II
Integrierte Lautsprecher
Li-Ion Akku (7.4 V / 5000 mA/h) mit Schnellladefunktion

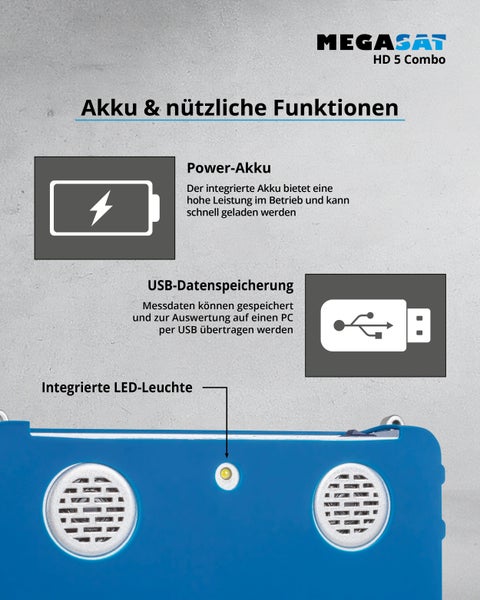

LED Licht auf der Rückseite, um auch bei schwachen Lichtverhältnissen die Anlage einzumessen
Hochwertiges Gehäuse aus Aluminium
USB Anschluss für Firmwareupdates und Speicherung von Messdaten, Programmliste, …
Stromversorgung: AC 100-240 V / DC 12 V, 2 A
Antennenspannung: 5 V / 12 V (max. 200 mA)
DVB-S / S2 / S2X

DVB-S Frequenzbereich: 950 – 2150 MHz
DVB-S LNB Spannung: 13/18 V, max. 300 mA
DVB-S LNB Leistung: Auswertung der LNB Leistung (mA)
DVB-S Pegelbereich: 35 ~ 90 dBµV
Eingangswiderstand: 75 Ω
Messung von Ultra HD Signalen
Unicable I & II (EN 50494 / EN 50607)
DiSEqC 1.0 / 1.1 / 1.2 / USALS (Automatische Erkennung von DiSEqC 1.0)
Automatische Satellitenerkennung (NIT)
Berechnung von Dreh- und Neigungswinkel der Antenne
Suchmodus: Automatisch, manuell, Blindscan
LNB Kurzschluss-Schutz mit LED Anzeige
Anzeige der Signalstärke/-qualität, dBm, CNR, BER
Spektrum- und Konstellationsanalyse
Kabel-Identifizierung bei Quattro LNB (Transponderkontrolle)

DVB-T / T2

Frequenzbereich: 44 – 870 MHz
Pegelbereich: 30 ~ -100 dBµV
Anzeige der Signalstärke/-qualität, BER, PER, CNR
Spektrum- und Konstellationsanalyse
Automatische Signalidentifizierung
Code Rate: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
Code Rate: DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Modulation DVB-T: QPSK,16 QAM, 64 QAM
Modulation DVB-T2: QPSK, 16 QAM, 64 QAM, 256 QAM
Bandbreite DVB-T: 6, 7 und 8 MHz
Bandbreite DVB-T2: 1.7, 6, 7 and 8 MHz

DVB-C / C2

Frequenzbereich: 44 – 870 MHz
Pegelbereich: 30 ~ -100 dBµV
Anzeige der Signalstärke/-qualität, BER, PER, CNR, Symbolrate
Spektrum- und Konstellationsanalyse
Tilt Display
Modulation DVB-C: 16 QAM bis 256 QAM
Modulation DVB-C2: 16 QAM bis 4096 QAM
RF Eingangspegelbereich: 30 ~ 100 dbµV

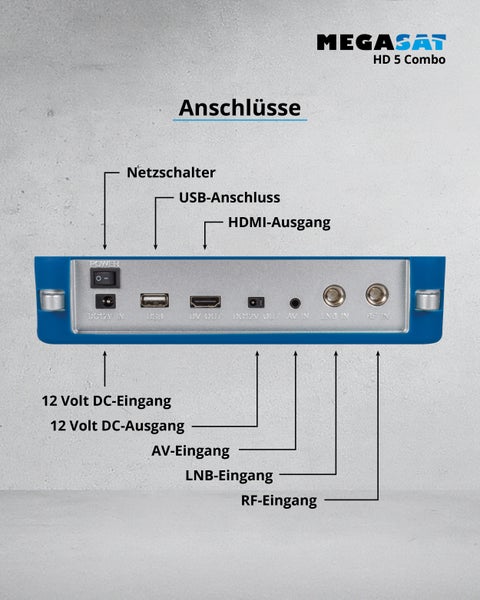

Anschlüsse

1x USB
1x DV Ausgang
1x Audio/Video Eingang (3,5 mm Klinke)
1x 12 Volt Ausgang (für externe Geräte)
1x F-Anschluss (für DVB-S/S2/S2X)
1x RF-Anschluss (für DVB-T/T2 und DVB-C/C2)

Abmessungen / Gewicht

Breite: 215 mm
Höhe: 156 mm
Tiefe: 45 mm
Gewicht: 900 g (netto)

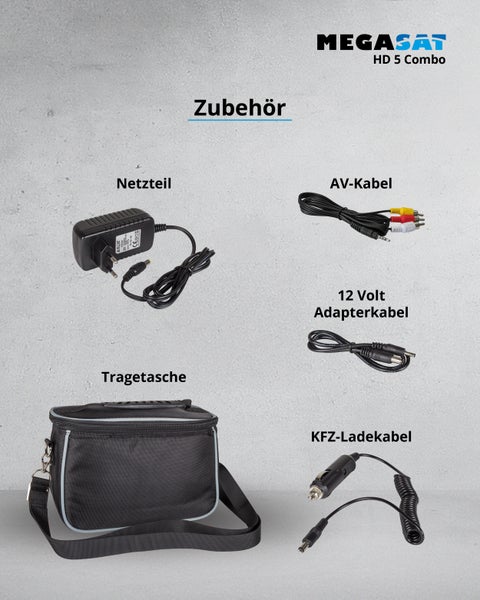

Lieferumfang

Satmessgerät HD 5 Combo
Tragegurt
Tragetasche mit Tragegurt
Silikon Schutzhülle
230 Volt Netzladegerät
12 Volt KFZ-Ladegerät
12 Volt Adapterkabel
Audio/Video Adapter
F-Koaxialadapter
Bedienungsanleitung

Artikelzustand

Neuware mit Rechnung
2 Jahre Gewährleistung
