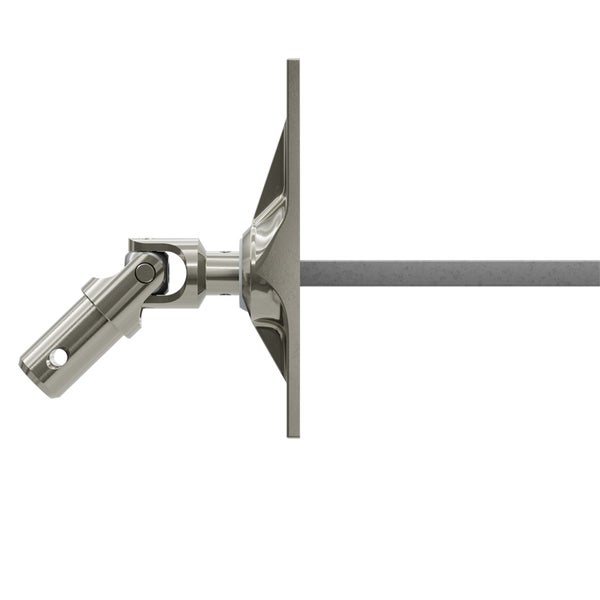

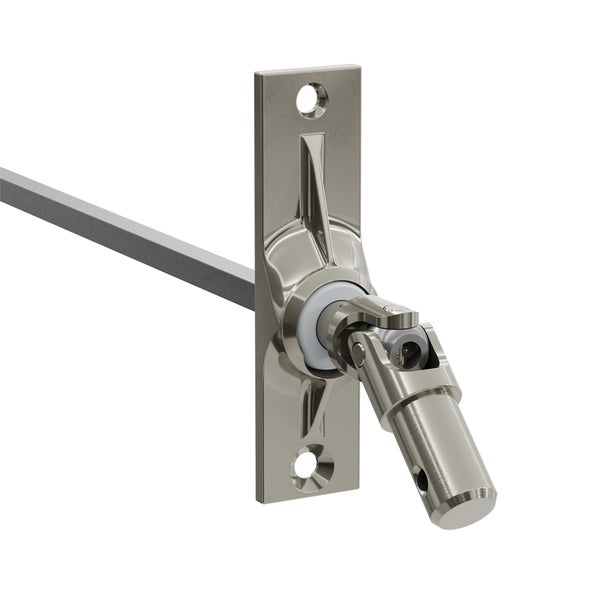

Kurbelstangen Gelenklager 45°- G001 | Grundplatte 22 x 85 mm | Kurbelzapfen 12,9 mm | 6 mm Vierkant - Länge 300 mm

Das Gelenklager von GEIGER wird zur Umlenkung des Kurbelantriebes und als Wanddurchführung zum Getriebe verwendet.

Das hochwertige Rollladen Gelenklager G001 von GEIGER wurde speziell für eine optimale Funktionalität und Langlebigkeit entwickelt. Mit einem präzisen 45-Grad-Winkel, einer robusten Grundplatte von 22 x 85 mm und einem Kurbelzapfen von 12,9 mm ist dieses Gelenklager die ideale Lösung für Rollladenanlagen. Der Abtrieb mit einem 6 mm Vierkant sorgt für eine zuverlässige Kraftübertragung, während die Länge von 300 mm eine flexible Montage ermöglicht.

Das Rollladen-Gelenklager ist für viele gängige Rollladensysteme geeignet und lässt sich in etwa 10 Minuten montieren. Je nach Getriebe kann die Antriebswelle durchgesteckt oder gekürzt werden. Das Gelenklager ist beidseitig verwendbar. Für größere Einbaumaße sind Verbindungsstangen mit bis zu 500 mm Länge erhältlich.

Produktmerkmale:

Winkel: 45 Grad

Grundplatte: 22 x 85 mm

Kurbelzapfen: 12,9 mm

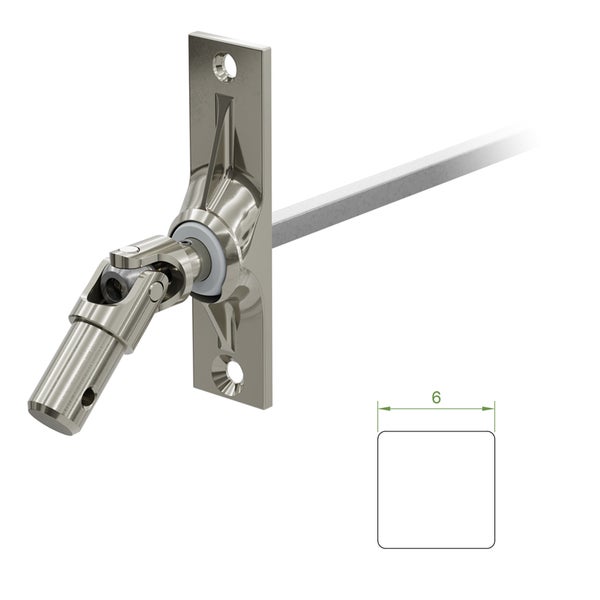

Abtrieb: 6 mm Vierkant

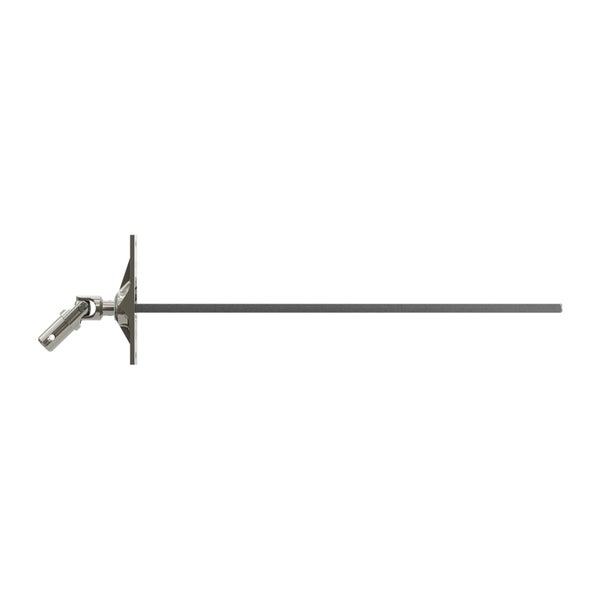

Länge: 300 mm

Montageanleitung:

1. Stellen Sie sicher, dass alle benötigten Werkzeuge bereitliegen (Schraubendreher, Bohrmaschine, etc.).

2. Befestigen Sie die Grundplatte des Gelenklagers an der vorgesehenen Stelle am Rollladensystem, wobei der Verbindungsstab in den Rollladenkasten geführt und in das Rollladengetriebe gesteckt wird.

3. Anschließend wird die Kurbelstange mit dem Anschlusszapfen des Gelenklager verbunden um den Rollladen bewegen zu können.

4. Überprüfen Sie die Ausrichtung des Gelenklagers und stellen Sie sicher, dass es sich reibungslos bewegen lässt.

5. Testen Sie den Rollladen nach der Montage auf seine Funktionalität.
