Normgerecht abdichten

Normgerecht abdichten

Es gibt kaum Schlimmeres als feuchte Wände im Haus. Vermeide dauerhaft Schäden durch Feuchtigkeit, indem Du normgerecht abdichtest. Wir zeigen Dir, was das heißt.

Fliesen legen und im Innenraum abdichten? Du bist Dir unsicher, ob Du so ein Projekt auch richtig umsetzen kannst? Das Ergebnis soll schließlich zu 100 % wasserdicht sein. Wir führen Dich ran ans Thema.

DIN 18534 – Innenräume abdichten

Seit 2017 gibt es eine auf dem neusten Stand der Technik entsprechende Abdichtungsnorm für Innenräume – die DIN 18534. Damit und mit genormten Abdichtungsprodukten kannst Du das Projekt "Abdichten" umsetzen.

Handwerker und Unternehmen sind nach der DIN 18534 verpflichtet, nach dieser Norm zu arbeiten und hierauf Gewährleistung zu geben.
Aber auch für Dich als Heimwerker geben geprüfte Produkte Sicherheit im Projekt, damit Du die Abdichtung funktionsfähig ausführen kannst.

Was regelt die DIN 18534?

Die DIN 18534 beinhaltet sechs Teile, die das Abdichten von Boden- und Wandflächen mit einer maximalen Wasseranstauhöhe von 10 cm regeln. Darunter fallen zum Beispiel

  • Badezimmer und Duschen im privaten Bereich
  • gewerblich genutzte Küchen
  • aber auch Schwimmbeckenumgänge und Bodenflächen mit Ablauf.

Die DIN teilt die Intensität der Wassereinwirkung in vier Klassen ein. Ein Bereich wird also einer Wassereinwirkungsklasse zugeordnet, je nachdem, wie stark und wie häufig dieser Wasser ausgesetzt ist. Definiert wurden außerdem drei Rissklassen und drei Fugentypen. Daraus lässt sich dann die richtige Abdichtungsbauart ableiten. Viele Regelungen zur Anwendung flüssiger und bahnenförmiger Abdichtungsstoffe werden ebenfalls in der DIN 18534 berücksichtigt.

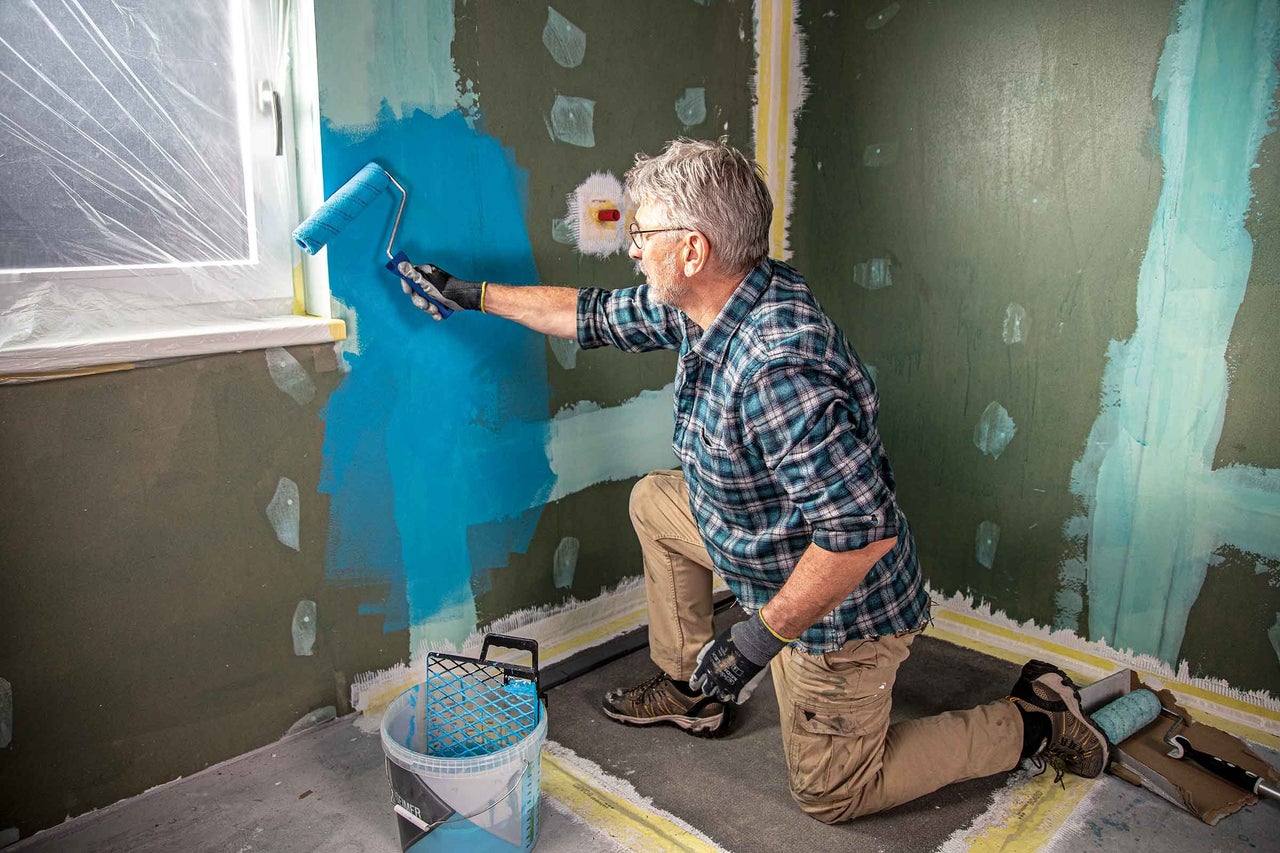

normgerecht abdichten

Wichtige Punkte der Abdichtungsnorm

  • Dichtbänder und -manschetten, die verwendet werden, müssen im System mit dem Abdichtungsstoff geprüft und zugelassen sein. Vorgefertigte Formstücke sollten für rechtwinklige Innen- und Außenecken verwendet werden.
  • Zudem muss die Abdichtungsschicht in mindestens zwei Lagen, bei Polymerdispersionen "Akkit 301 Flüssigabdichtung" in unterschiedlichen Farben ausgeführt sein.
  • Werden ausschließlich Bodenflächen abgedichtet, ist die Abdichtung an den Wänden min. 5 cm hoch auszuführen.
  • Bereiche unter und hinter Bade- und Duschwannen müssen entweder durch Fortführen der Abdichtung oder durch Anbringen von Wannendichtbändern o.ä. geschützt werden.
  • Bodenabläufe, -rinnen und Einbauteile müssen eine Flanschbreite von min. 50 mm haben. In den Wassereinwirkungsklassen W0-I bis W2-I reichen min. 30 mm aus.
  • Im Bereich von Türen muss die Abdichtung auch hinter den Zargen ausgeführt werden.

Wassereinwirkungsklassen und Anwendungsbereiche

Die folgende Tabelle zeigt Dir die verschiedenen Wassereinwirkungsklassen, was das für den Anwendungsbereich bedeutet und welche klassifizierten Produkte im System sich dort zur Abdichtung eignen.

Wassereinwirkungsklasse Anwendung klassifizierte Produkte von Akkit klassifizierte Produkte von PCI klassifizierte Produkte von Lugato
W0-I (gering)
Flächen mit nicht häufiger Einwirkung aus Spritzwasser
  • Bereiche von Wandflächen über Waschbecken in Bädern und Spülbecken in häuslichen Küchen
  • Bereiche von Bodenflächen im häuslichen Bereich ohne Ablauf, z. B. in Küchen, Hauswirtschaftsräumen, Gäste-WCs
  • Akkit 301 Flüssigabdichtung
  • Akkit 310 zementäre Abdichtung
  • PCI Lastogum
  • LUGATO Duschabdichtung
  • LUGATO Universal Abdichtung
  • LUGATO Abdichtungsbahn
W1-I (mäßig)
Flächen mit häufiger Einwirkung aus Spritzwasser oder nicht häufiger Einwirkung aus Brauchwasser, ohne Intensivierung durch anstauendes Wasser
  • Wandflächen über Badewannen und in Duschen in Bädern
  • Bodenflächen in Bädern ohne/mit Ablauf ohne hohe Wassereinwirkung aus dem Duschbereich
  • Akkit 301 Flüssigabdichtung
  • Akkit 310 zementäre Abdichtung
  • PCI Lastogum
  • PCI Seccoral 1K
  • LUGATO Duschabdichtung
  • LUGATO Universal Abdichtung
  • LUGATO Abdichtungsbahn
W2-I (hoch)
Flächen mit häufiger Einwirkung aus Spritzwasser und/oder Brauchwasser, vor allem auf dem Boden zeitweise durch anstauendes Wasser intensiviert
  • Wandflächen von Duschen in Sportstätten oder Gewerbestätten
  • Bodenflächen mit Abläufen und/oder Rinnen
  • Bodenflächen in Räumen mit bodengleichen Duschen
  • Wand- und Bodenflächen von Sportstätten oder Gewerbestätten
  • Akkit 301 Flüssigabdichtung (nur Wand)
  • Akkit 310 zementäre Abdichtung
  • PCI Lastogum (an der Wand)
  • PCI Seccoral 1K
  • LUGATO Duschabdichtung (nur Wand)
  • LUGATO Universal Abdichtung
  • LUGATO Abdichtungsbahn
W3-I (sehr hoch)
Flächen mit sehr häufiger oder lang anhaltender Einwirkung aus Spritz- und/oder Brauchwasser und/oder Wasser aus intensiven Reinigungsverfahren, durch anstauendes Wasser intensiviert
  • Flächen im Bereich von Umgängen von Schwimmbecken
  • Flächen von Duschen und Duschanlagen in Sportstätten oder Gewerbestätten
  • Flächen in Gewerbestätten (gewerbliche Küchen, Wäschereien, Brauereien)
  • Akkit 310 zementäre Abdichtung (ohne chemische Belastung)
  • PCI Seccoral 1K
  • LUGATO Universal Abdichtung (ohne chemische Belastung)

Bad und Dusche abdichten

Hier erkennst Du die unterschiedlichen Wassereinwirkungsklassen je nach Bausituation im Badezimmer.

  •

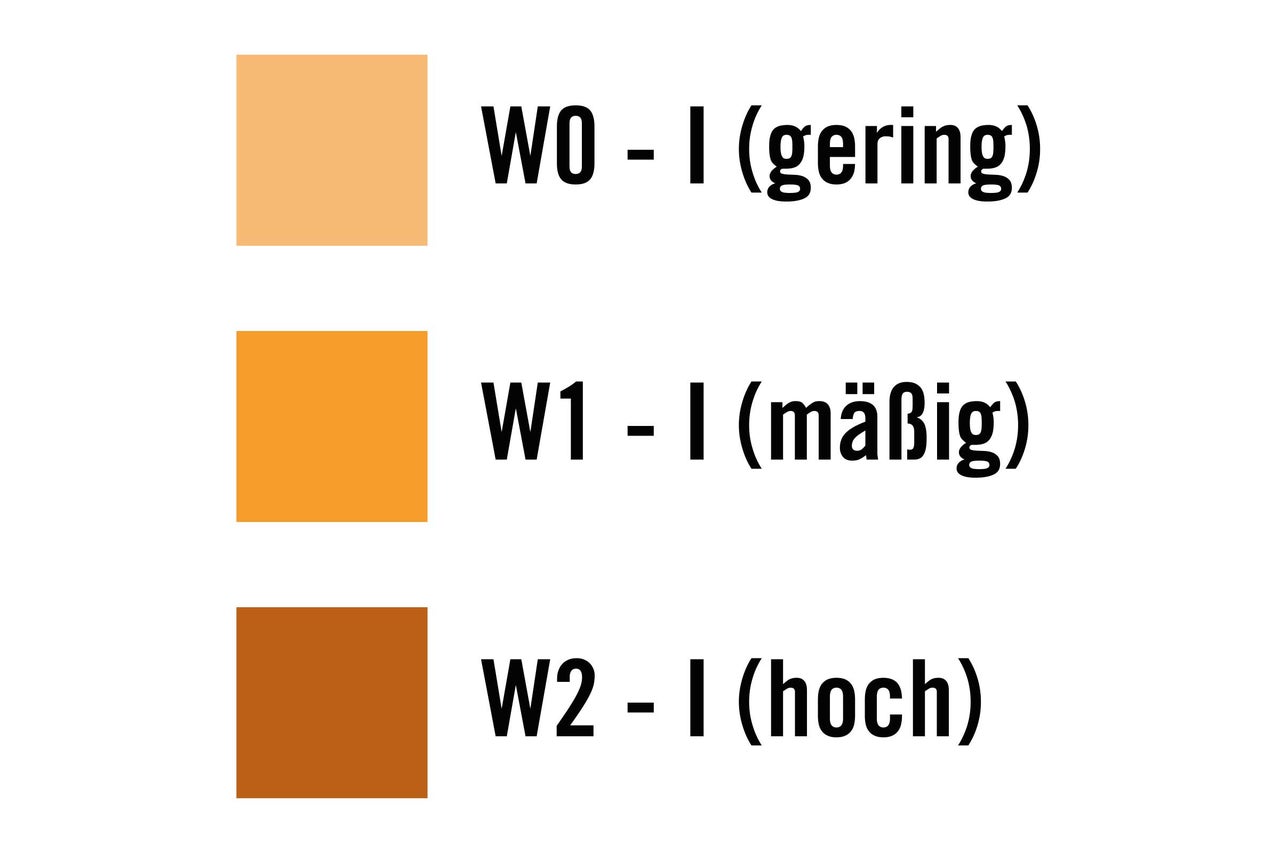

				akkit wassereinwirkungsklassen legende

    Wassereinwirkungsklassen

  •

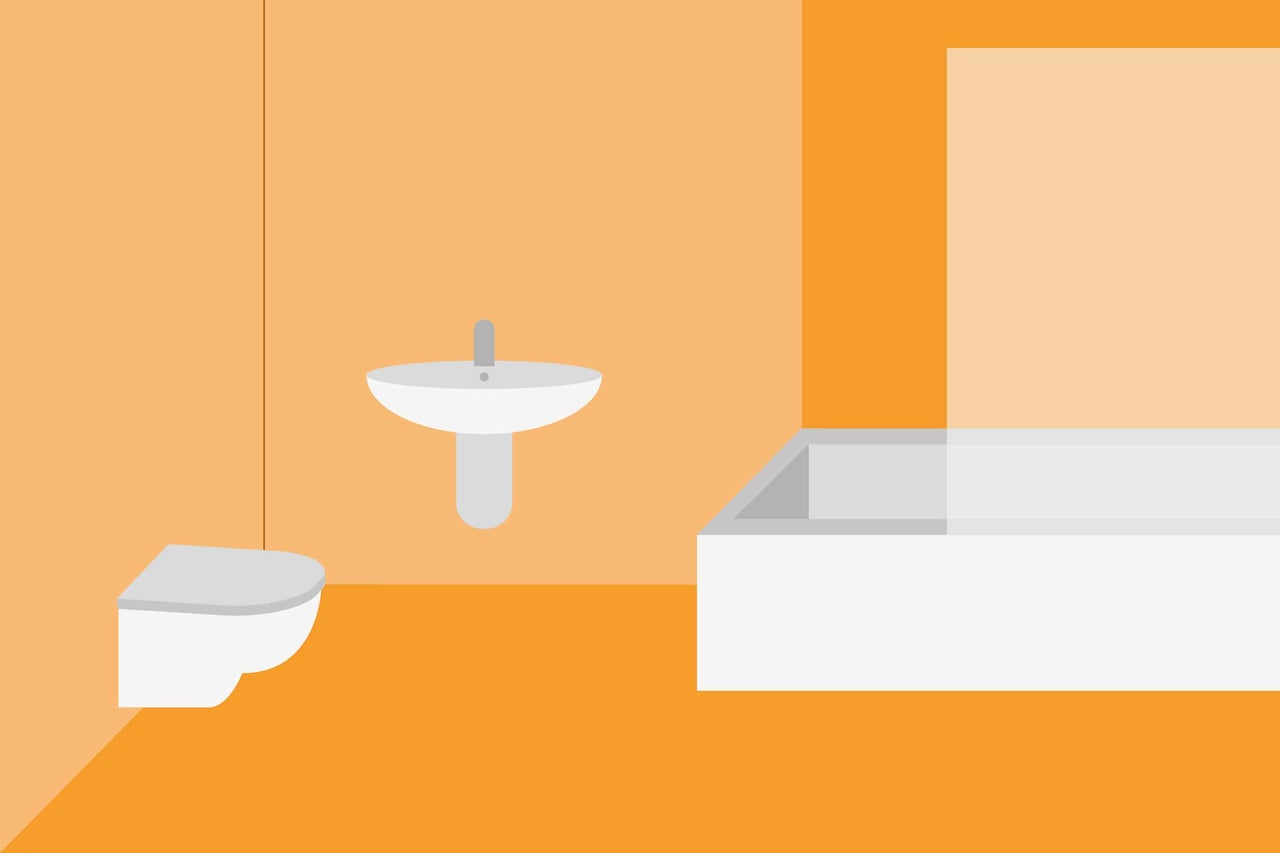

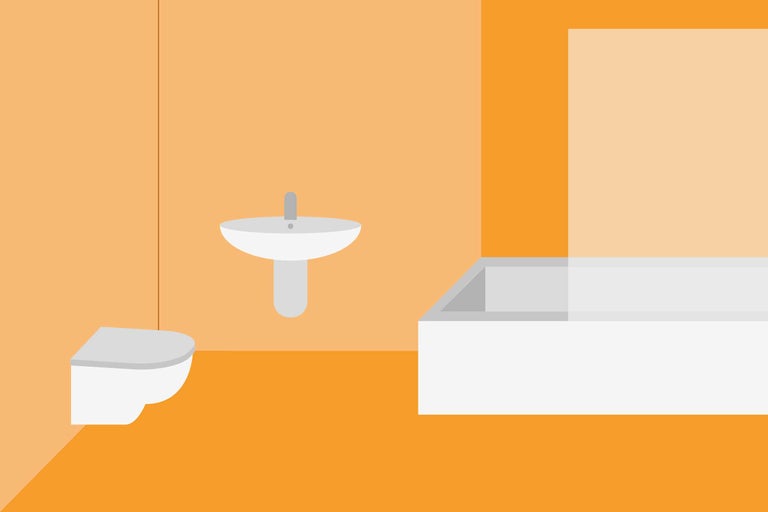

				akkit wassereinwirkungsklassen badewanne mit duschabtrennung

    Bad mit Badewanne mit Brause und Duschabtrennung

  •

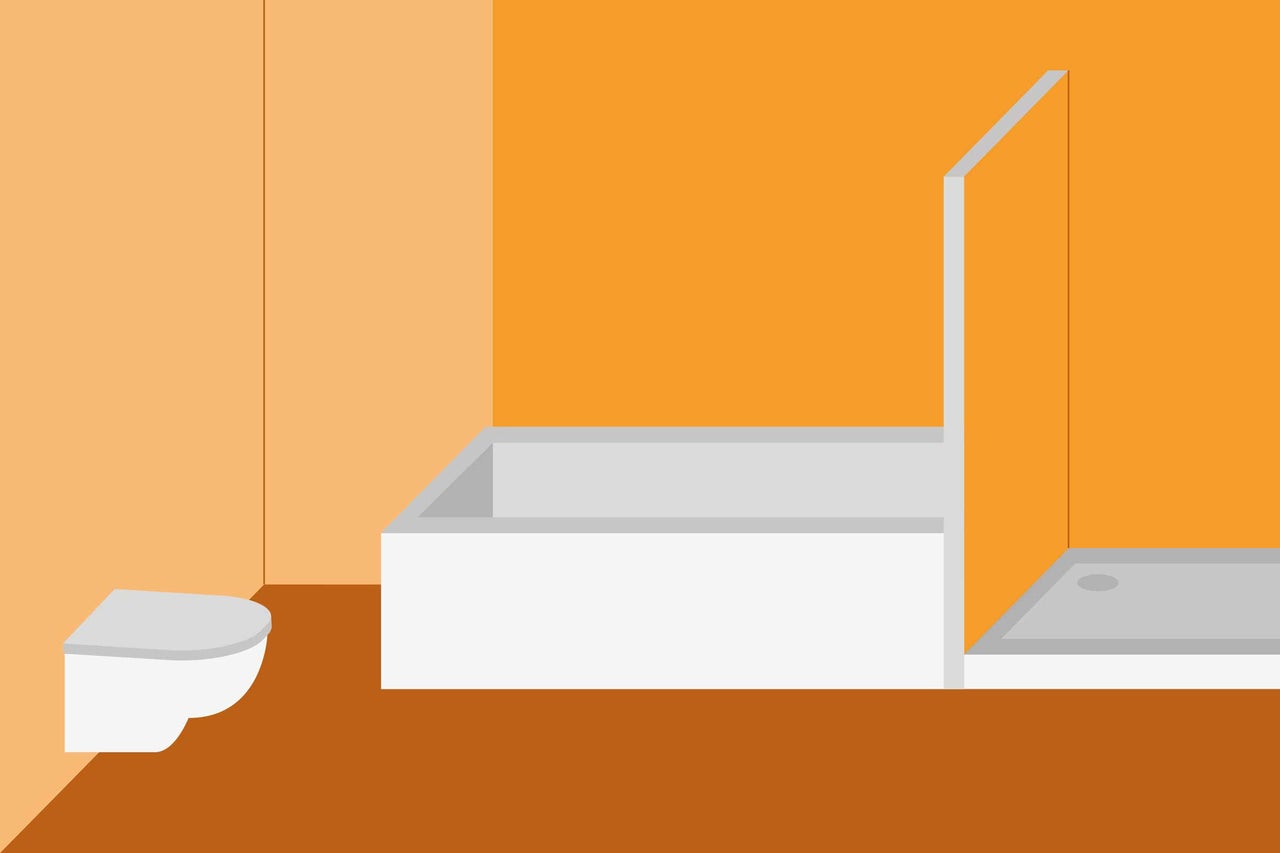

				akkit wassereinwirkungsklassen mit duschtasse ohne duschabtrennung

    Bad mit Badewanne ohne Brause und mit Duschtasse ohne Duschabtrennung

  •

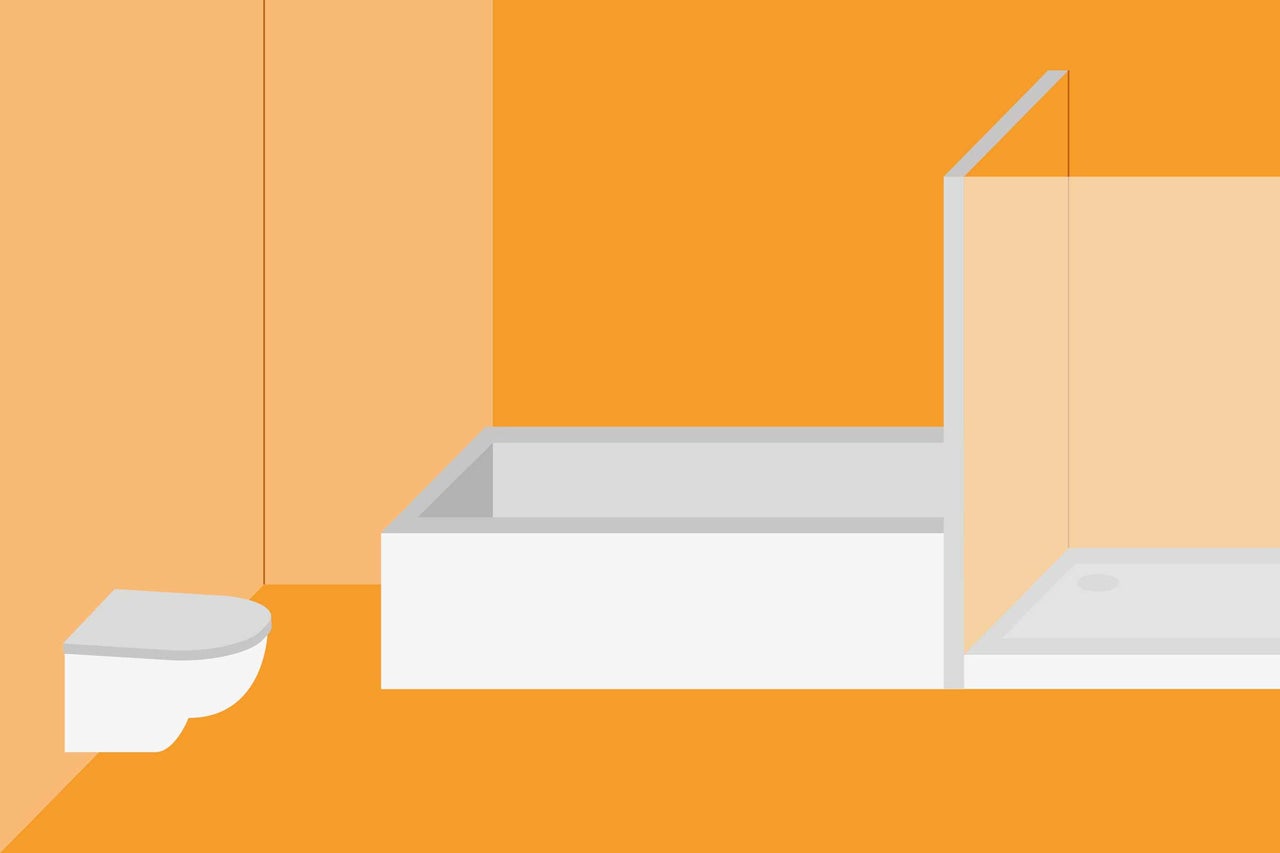

				akkit wassereinwirkungsklassen mit duschtasse mit duschabtrennung

    Bad mit Badewanne ohne Brause und mit Duschtasse mit Duschabtrennung

  •

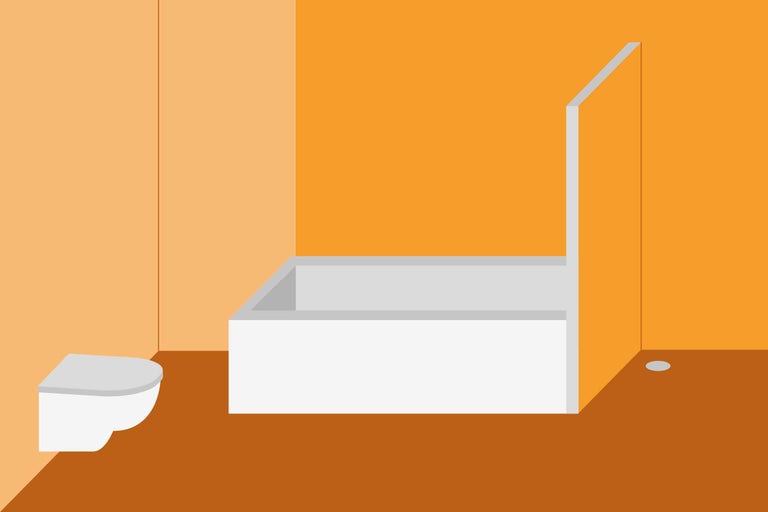

				akkit wassereinwirkungsklassen bodengleiche dusche ohne duschabtrennung

    Bad mit Badewanne ohne Brause und mit bodengleicher Dusche ohne Duschabtrennung

  •

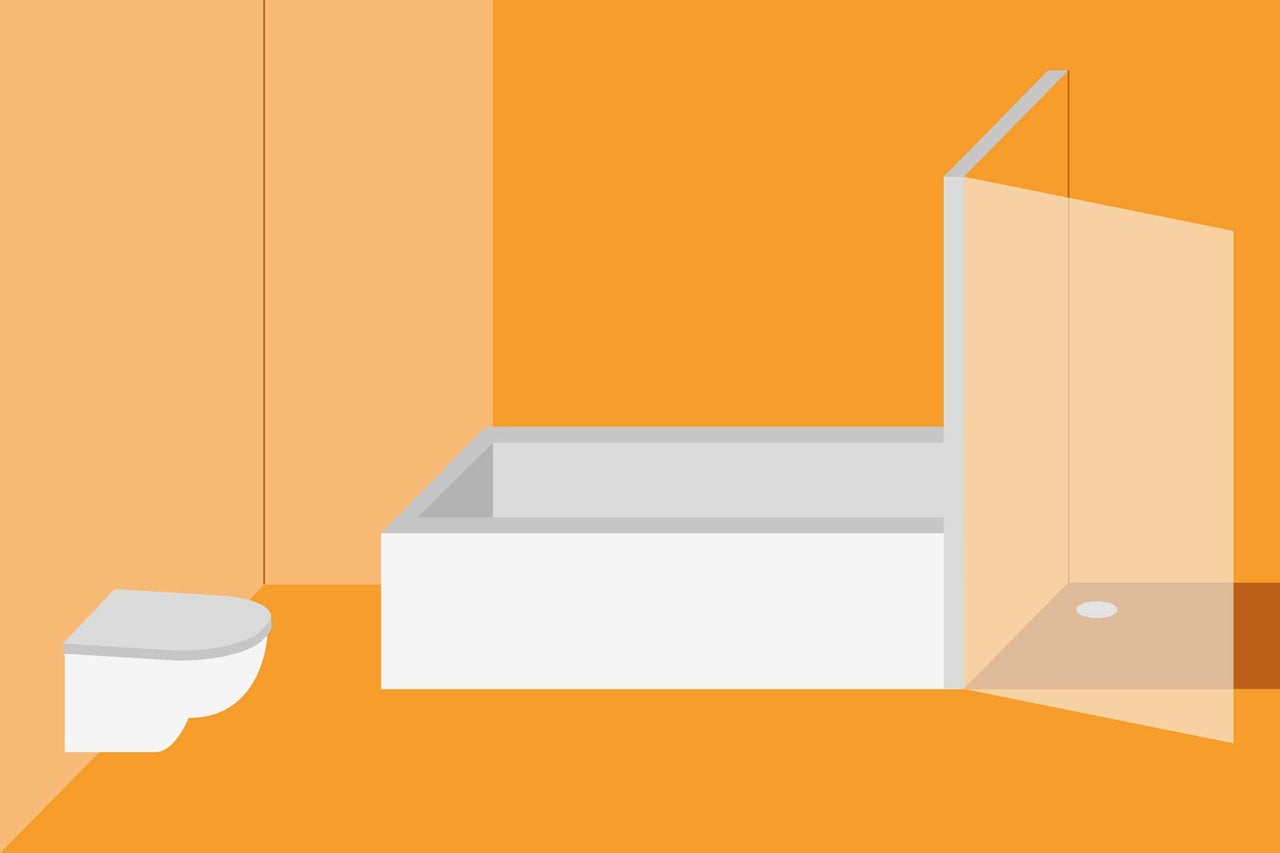

				akkit wassereinwirkungsklassen bodengleiche dusche mit duschabtrennung

    Bad mit Badewanne ohne Brause und mit bodengleicher Dusche mit Duschabtrennung

  •

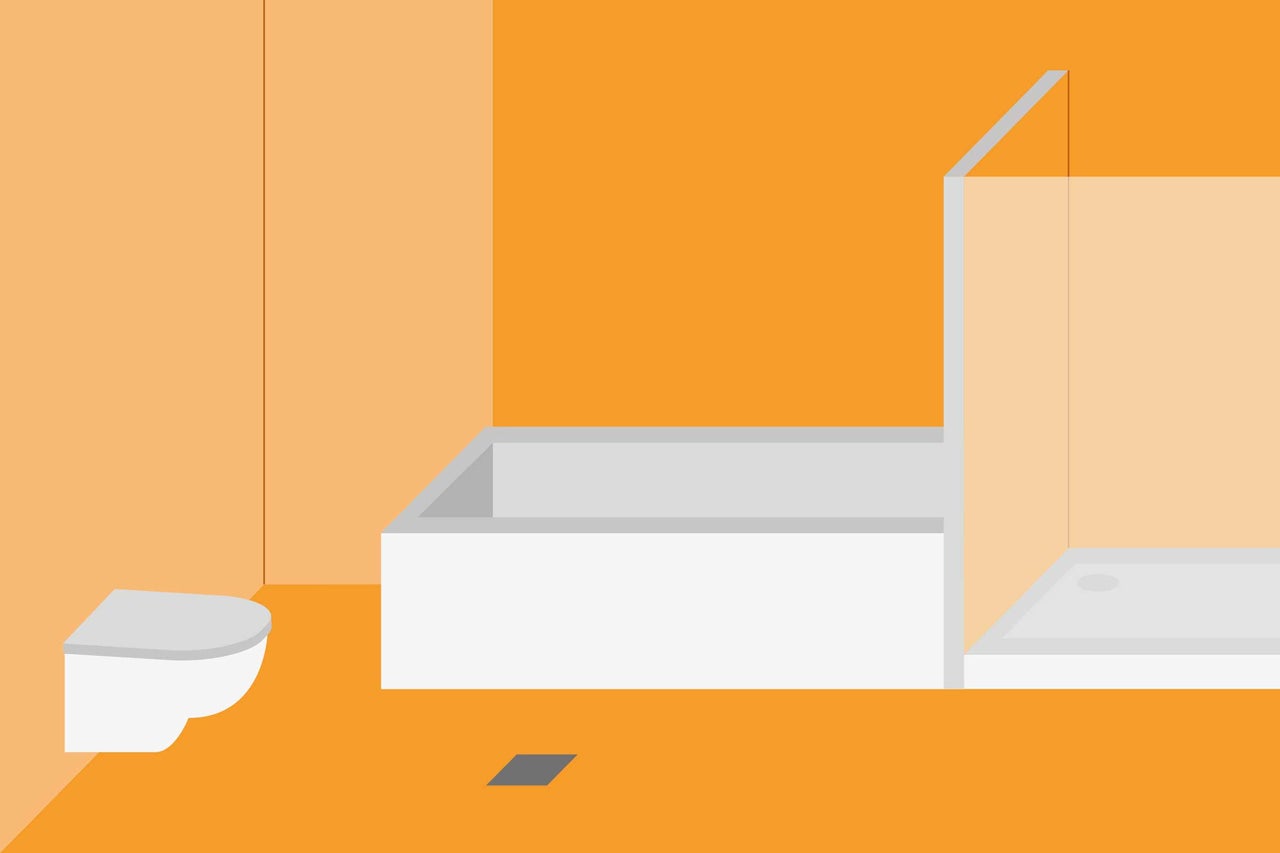

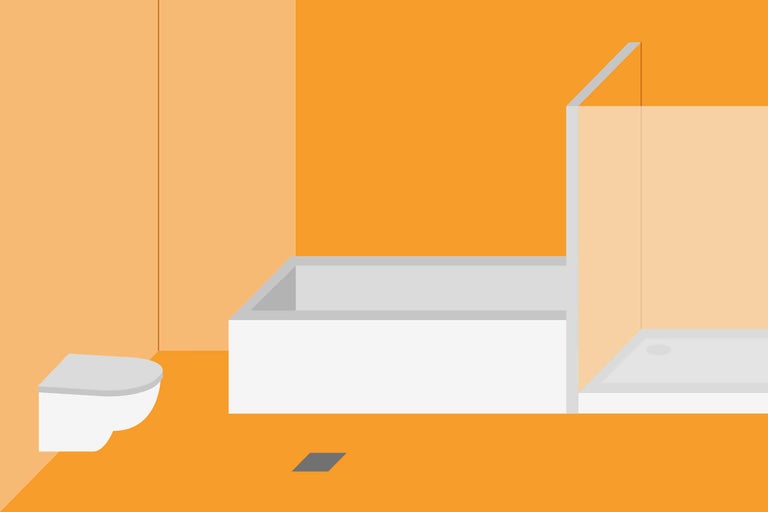

				akkit wassereinwirkungsklassen mit duschtasse mit duschabtrennung bodenablauf

    Bad mit Badewanne ohne Brause sowie Duschtasse mit Duschabtrennung und mit Bodenablauf im Raum

Welches Produkt wofür?

Hier bekommst Du übersichtlich für jeden Anwendungsbereich die Produkte aufgelistet, die sich für das jeweilige Vorhaben eignen, z. B. zur Bodenspachtelung, zum Abdichten sowie Verkleben und Verfugen der Fliesen.

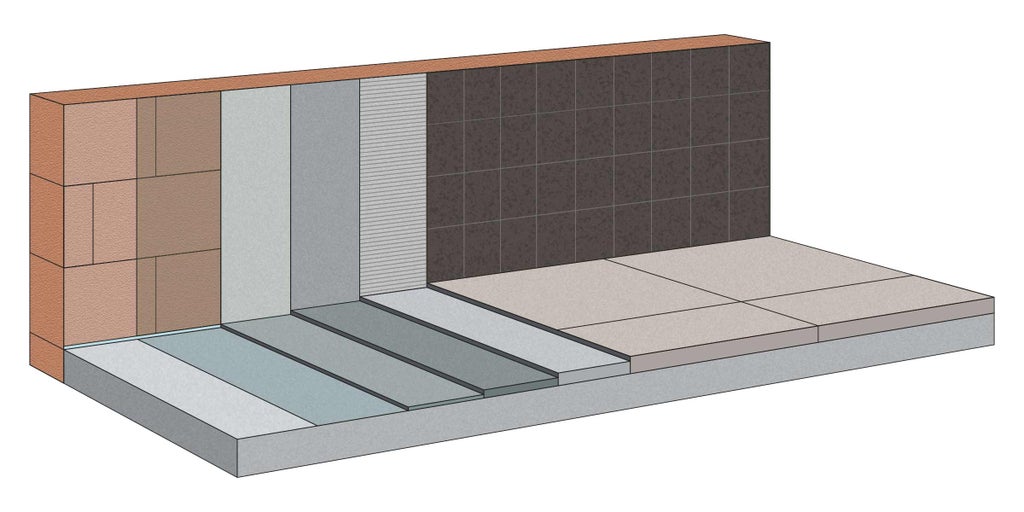

W0-I geringe Beanspruchung

Flächen müssen in diesem Bereich nicht abgedichtet werden, wenn wasserabweisende Oberflächen verwendet werden.

 Hornbach
Weitere Infos anzeigen +
12345678

W1-I mäßige Beanspruchung

Bodenflächen sind hier abzudichten. Wandflächen sind nur dann abzudichten, wenn feuchteempfindliche Untergründe vorhanden sind oder wenn Wasser über nichtfeuchteempfindliche Untergründe in andere Bereiche gelangen kann.

 Hornbach
Weitere Infos anzeigen +
1234567891011

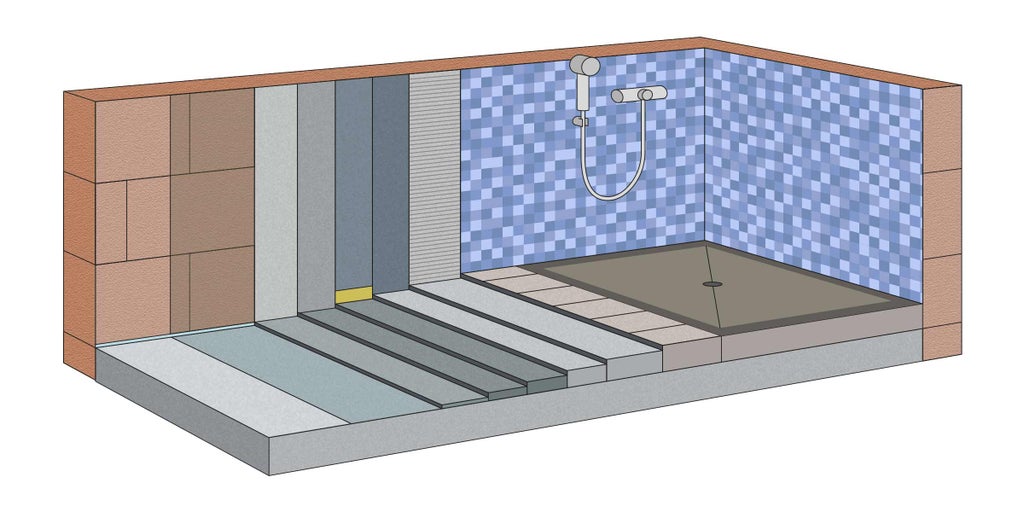

W2-I hohe Beanspruchung/W3-I sehr hohe Beanspruchung

Die Abdichtung muss mindestens 20 cm über die höchste Zapfstelle ausgeführt werden.

 Hornbach
Weitere Infos anzeigen +
1234567891011

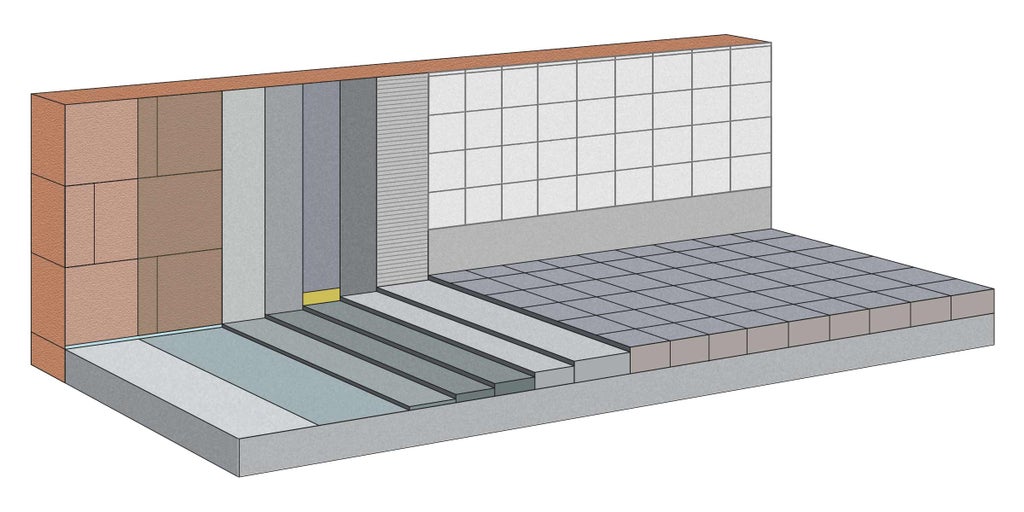

W3-I sehr hohe Beanspruchung

Hier müssen Flächen abgedichtet werden, an denen zusätzlich eine thermische oder mechanische Einwirkung zu erwarten ist.

 Hornbach
Weitere Infos anzeigen +
12345678910

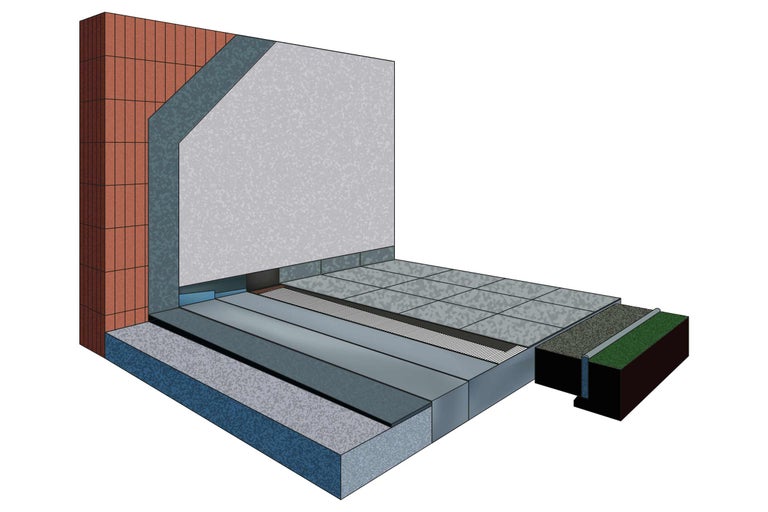

Balkon und Terrasse

Flächen, an denen zusätzlich eine thermische oder mechanische Einwirkung zu erwarten ist, müssen abgedichtet werden.

 Hornbach
Weitere Infos anzeigen +
12345

Dichtbänder

Bei der Abdichtung von Bade- und Duschwannen reichen Silikonfugen für das normgerechte Abdichten nicht aus. Ein Wannendichtband erfüllt die Norm. Einige Dichtbänder haben zudem den Vorteil, dass sie effektiv den Schall dämmen.

Bereiche um Bade- und Duschwannen schützen

Bereiche unter und hinter Bade- und Duschwannen müssen entweder durch Fortführen der Abdichtung oder durch das Anbringen eines Wannendichtbandes geschützt werden.
