Anleitung
Fundamentplatte bauen
Lesezeit 6 min.
Eine Fundamentplatte muss her für Dein kleines Holzhaus oder den Geräteschuppen? In dieser Videoanleitung der HORNBACH Meisterschmiede erklären wir Dir Schritt für Schritt, wie der Bau dieses Betonfundaments funktioniert und worauf Du dabei achten musst. Jetzt anschauen und loslegen!
Herausforderung
Zeitaufwand 1 Tag
Macher 1,5
Beton, Mörtel & Zement
Das brauchst Du
Material
Markierungsspray
Latten
Nägel & Stifte
Baubretter, Schalbretter & Baudielen
Baufolie 0,1mm 4m x 25m Rolle = 100m²
Schotter lose 0-32mm
Flairstone Splitt 1-3 mm 25 kg
Baustahlmatte mit Maschenweite 15x25 cm 2...
Betonbindedraht Ø 1,0x100 mm
Big Bag Kies 0 - 16 mm Körnung
Beton, Mörtel & Zement
Werkzeuge
Böcke
Arbeitshandschuhe
Maßband, Meter & Maßstab
Winkel
Betonmischer
Vorschlaghammer 4000 g Eschenstiel
Arbeitsschuhe
Bleistift rot 250 mm
Wasserwaagen
Schnureisen mit Spitze 1 m
Spaten for_q profi_Line
Schubkarren
Schlosserhammer 300 g
Spachtel & Kellen
Holsteiner Schaufel for_q Größe 2
Rüttelplatten & Vibrationsstampfer
Maurerschnur rot 50 m
Handkreissägen
Richtlatten, Putzlatten & Abziehlatten
Baukeile Holzkeile 10 Stück
Gartenrechen for_q mit Stiel
Messer, Cutter & Scheren
Drillapparat Schwarz 310 mm
Gehörschutz
Hämmer
Baueimer & Mörtelkübel
Material- und Werkzeugliste
Planung und Vorbereitung
Standort festlegen
01Bevor Du das Fundament planst, musst Du Dich bei den zuständigen Ämtern erkundigen, ob Du Dein Bauvorhaben überhaupt nach Deinen Vorstellungen umsetzen darfst. Dazu gehören z. B. auch Zufahrtswege und die Abstände zu Nachbargrundstücken.
Wichtig kann auch der Sonnenverlauf sein. Wenn Du weißt, wo das Fundament entstehen wird, musst Du noch festlegen, wie lang, breit und tief es werden soll. Davon hängt die Materialmenge ab.
Fläche abstecken

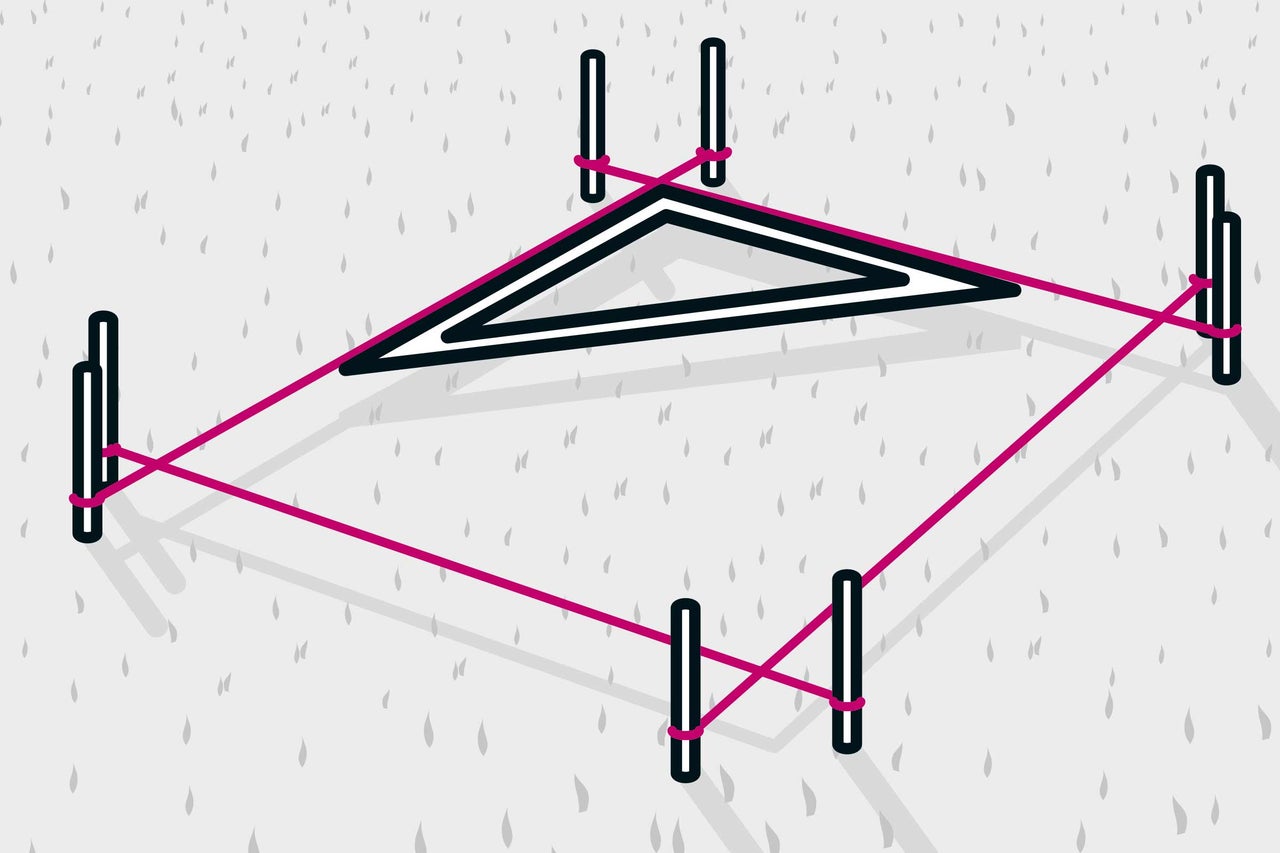

02Als Erstes wird die Fläche ausgemessen und abgesteckt. Gib ringsum noch 15 cm Arbeitsraum dazu. Spanne das Ganze mit einer Maurerschnur ab. Achte dabei auf den rechten Winkel, z. B. mit einem Bauwinkel. Miss zur Sicherheit noch die Diagonalen aus – sind sie gleich lang, dann haben alle Ecken 90°.
Gefälle prüfen

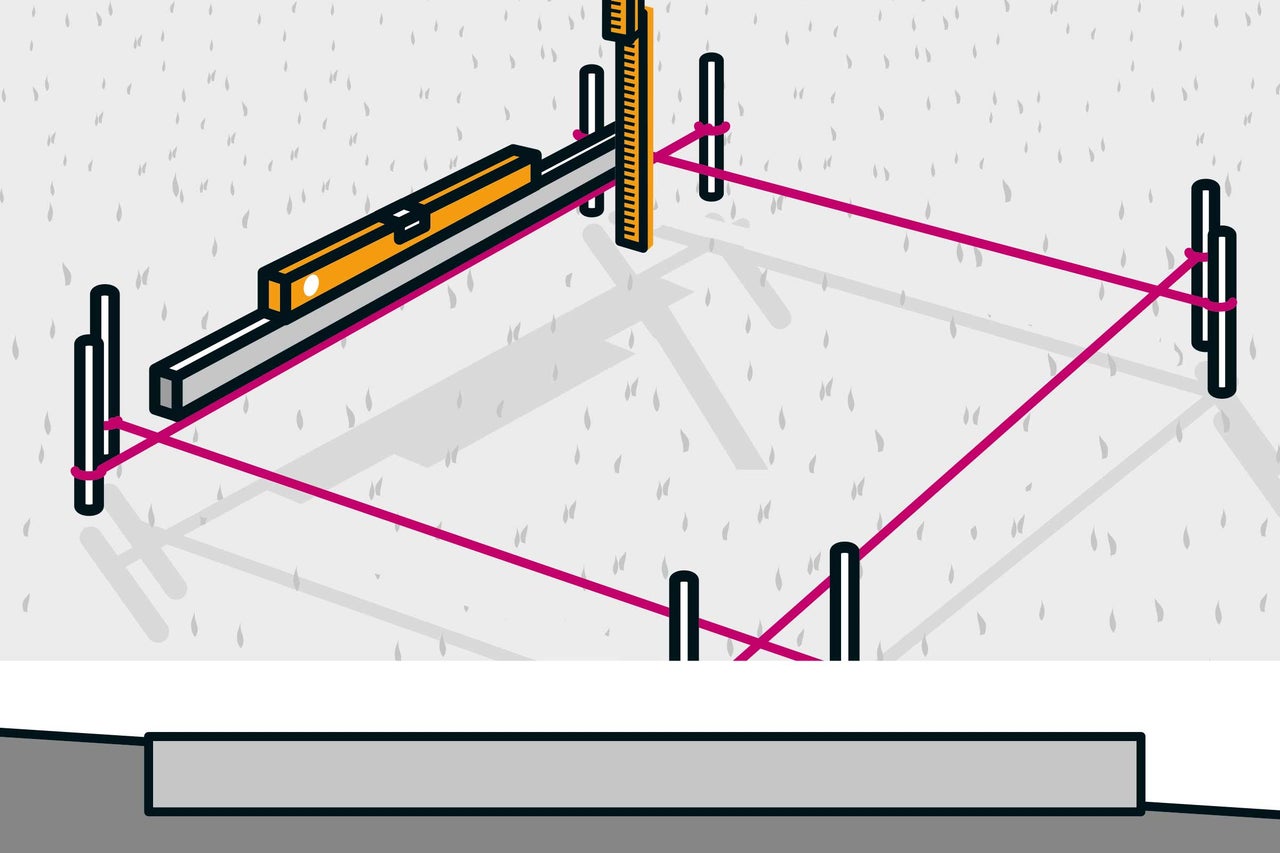

03Prüfe, ob der Boden Gefälle hat – setze dazu eine Richtlatte mit Wasserwaage waagerecht am höchsten Punkt des geplanten Fundaments an. Jetzt an jeder Ecke den Abstand zum Boden messen.
Der größte gemessene Höhenunterschied ist im nächsten Arbeitsschritt wichtig, denn das Gefälle wird ausgeglichen, indem die Fundamentplatte bergseitig etwas versenkt wird. Talseitig steht sie etwas über. Entferne danach die Maurerschnüre.
Untergrund herstellen

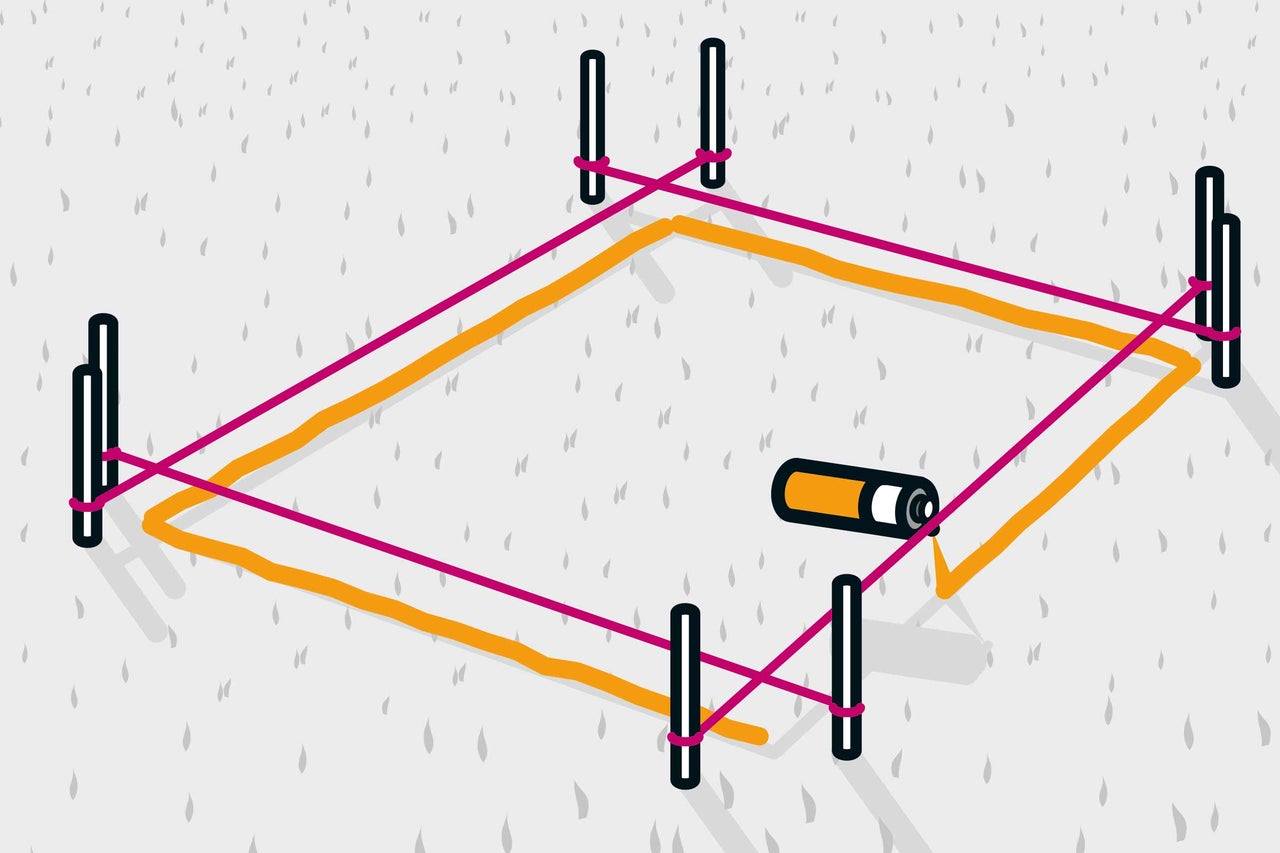

04Markiere die Fundamentfläche entlang der Maurerschnur mit Markierungsspray.
05

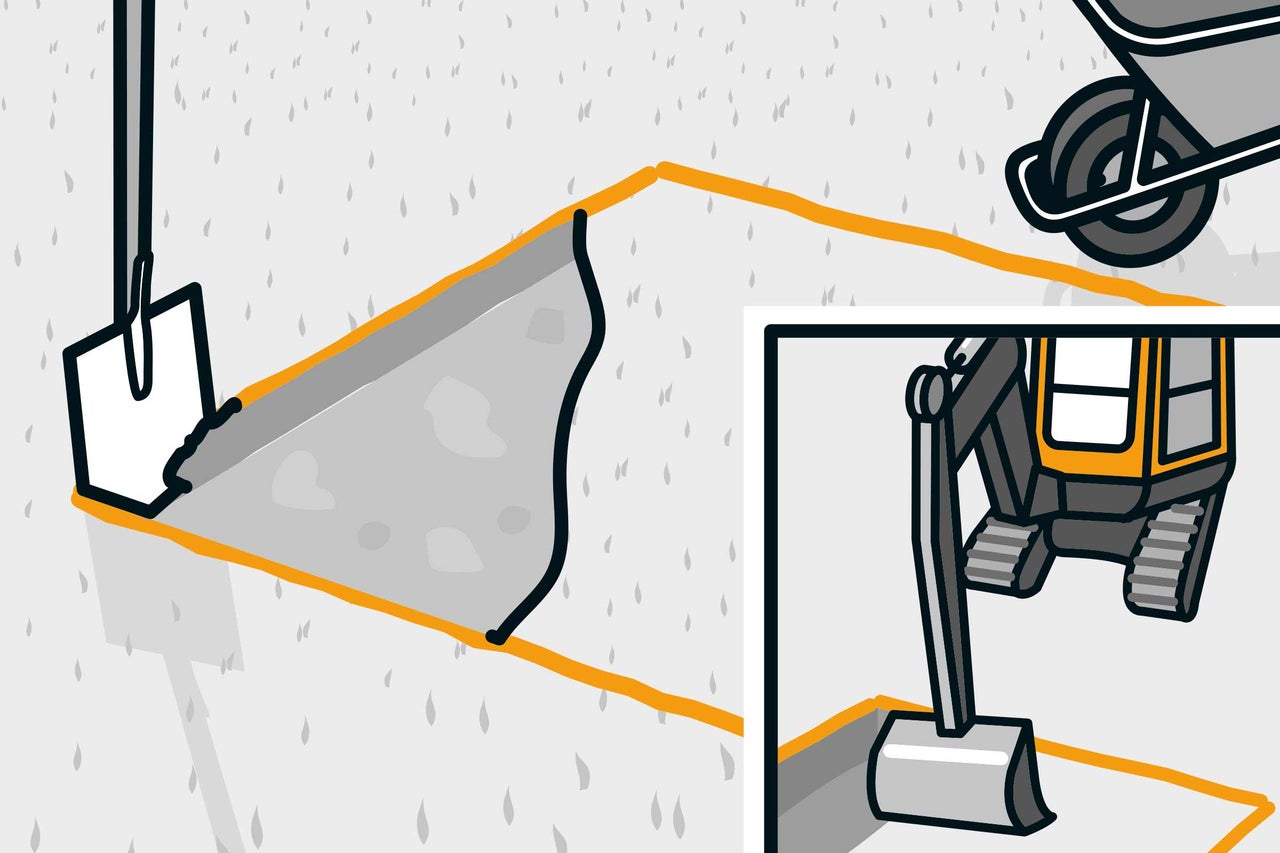

Je nach Größe des geplanten Fundaments und vor allem je nach Bodenbeschaffenheit ist es sinnvoll, einen Minibagger auszuleihen. Hebe die ganze Fläche 30 cm tief aus. Prüfe nach dem Ausheben, ob der Fundamentgraben in allen Richtungen waagerecht ist.

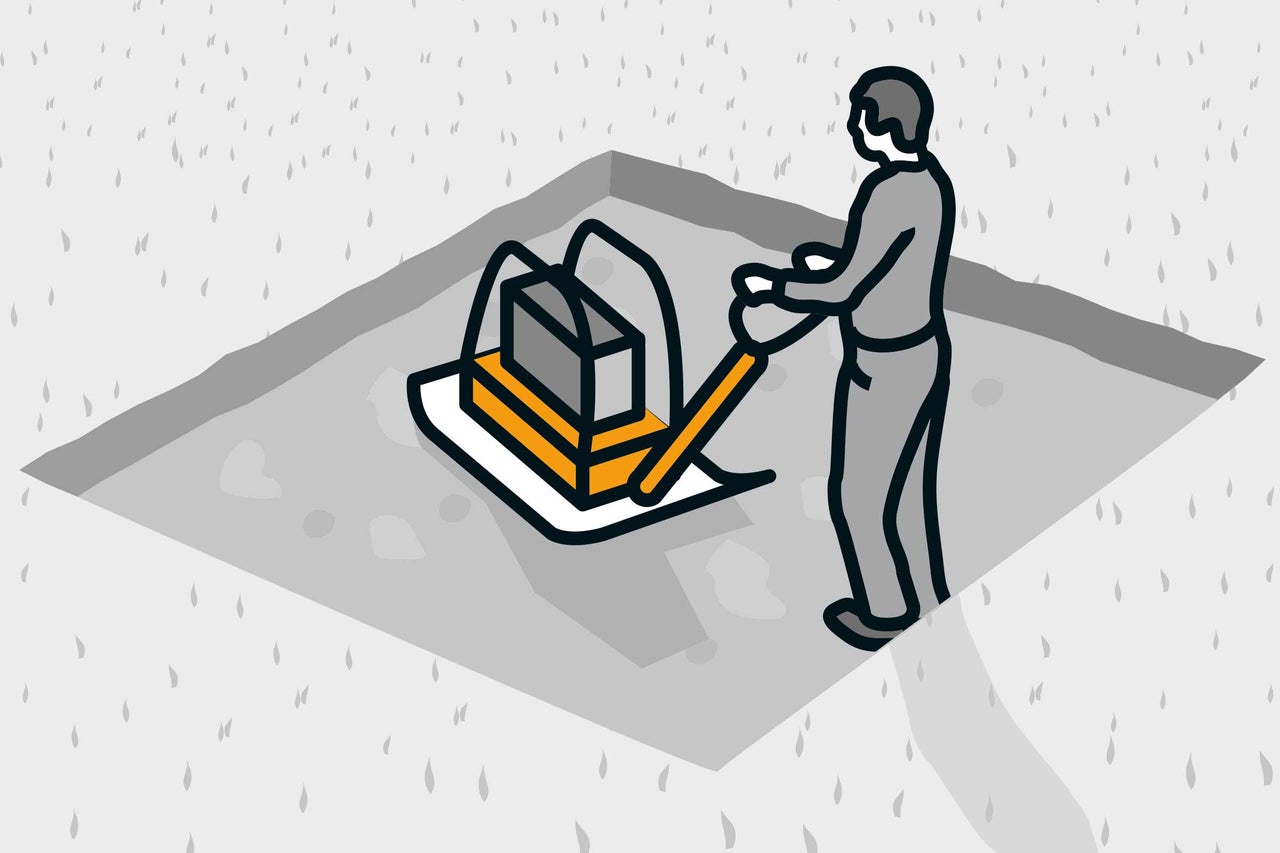

Boden mit Rüttelplatte verdichten
06Verdichte den Boden im Fundamentgraben mit der Rüttelplatte, damit das Fundament später nicht absinkt.
Fundamentgraben mit Schotter füllen

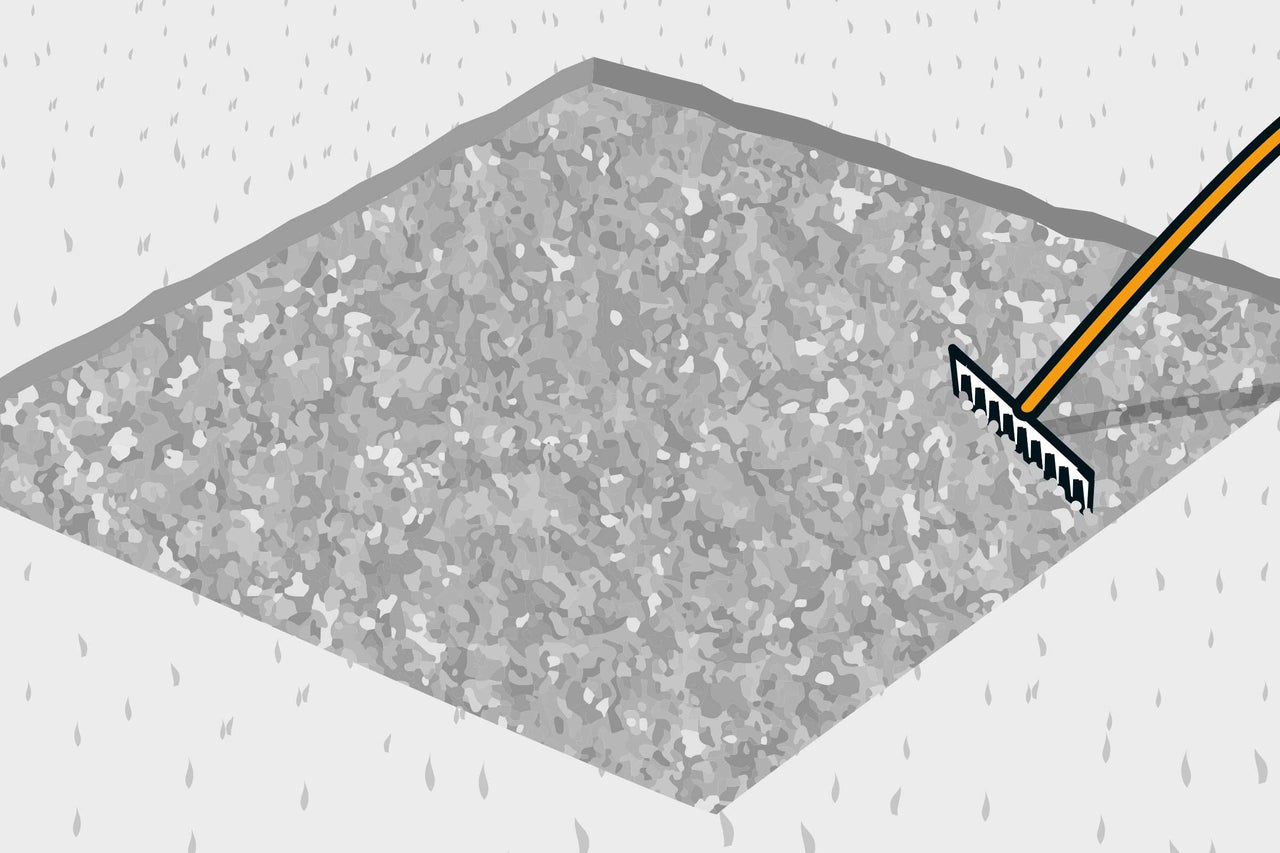

07Fülle den Fundamentgraben erst einmal 10 cm hoch mit Schotter. Der restliche Schotter wird später in einer zweiten Lage eingefüllt und verdichtet, weil die meisten Rüttelplatten nur 10 cm Höhe schaffen. Verteile den Schotter gleichmäßig mit einem Rechen.

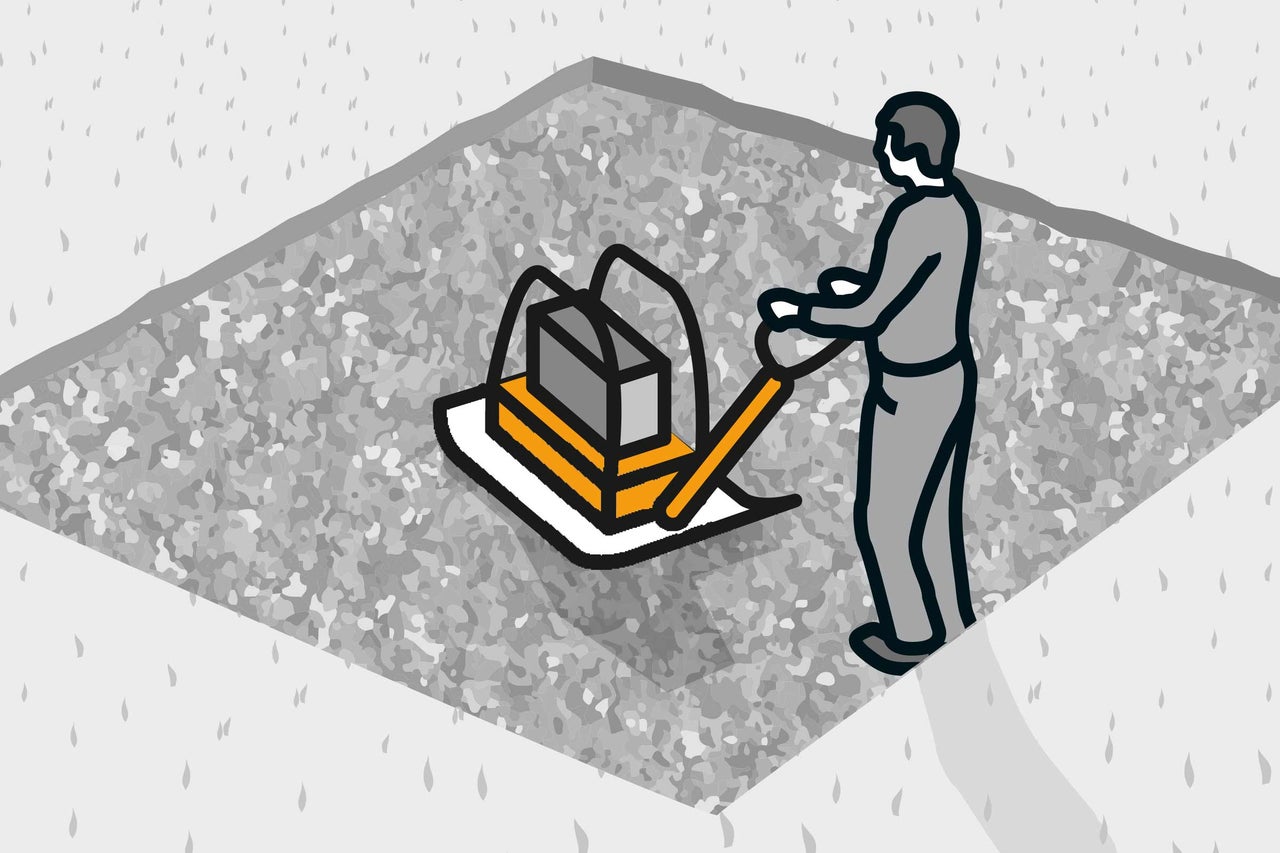

Schotter verdichten
08Verdichte den Schotter mit der Rüttelplatte. Wiederhole den Vorgang danach mit der zweiten Lage Schotter, sodass Du nach dem letzten Verdichten eine Schotterhöhe von insgesamt 15 cm erreichst
09

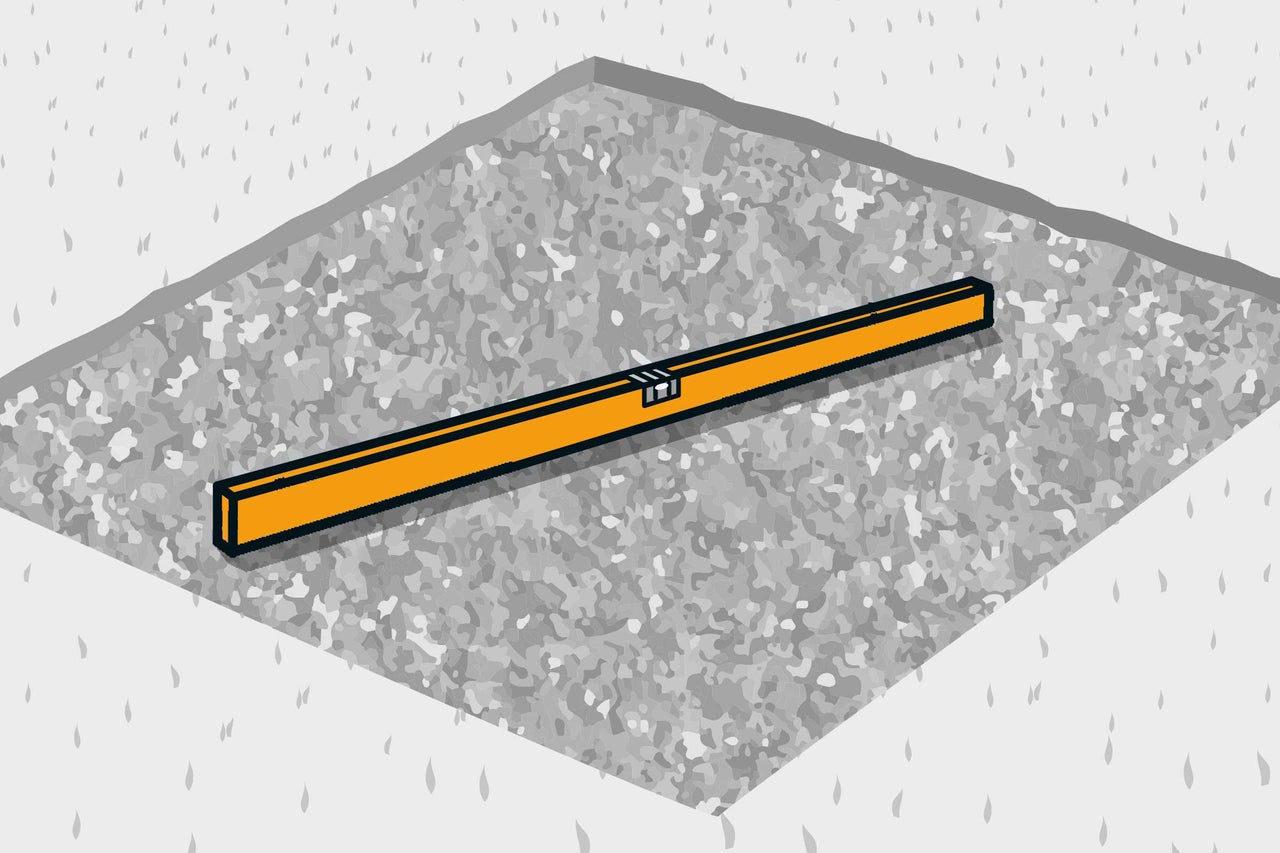

Prüfe mit der Wasserwaage, ob die Fläche waagerecht ist.
Schalung bauen

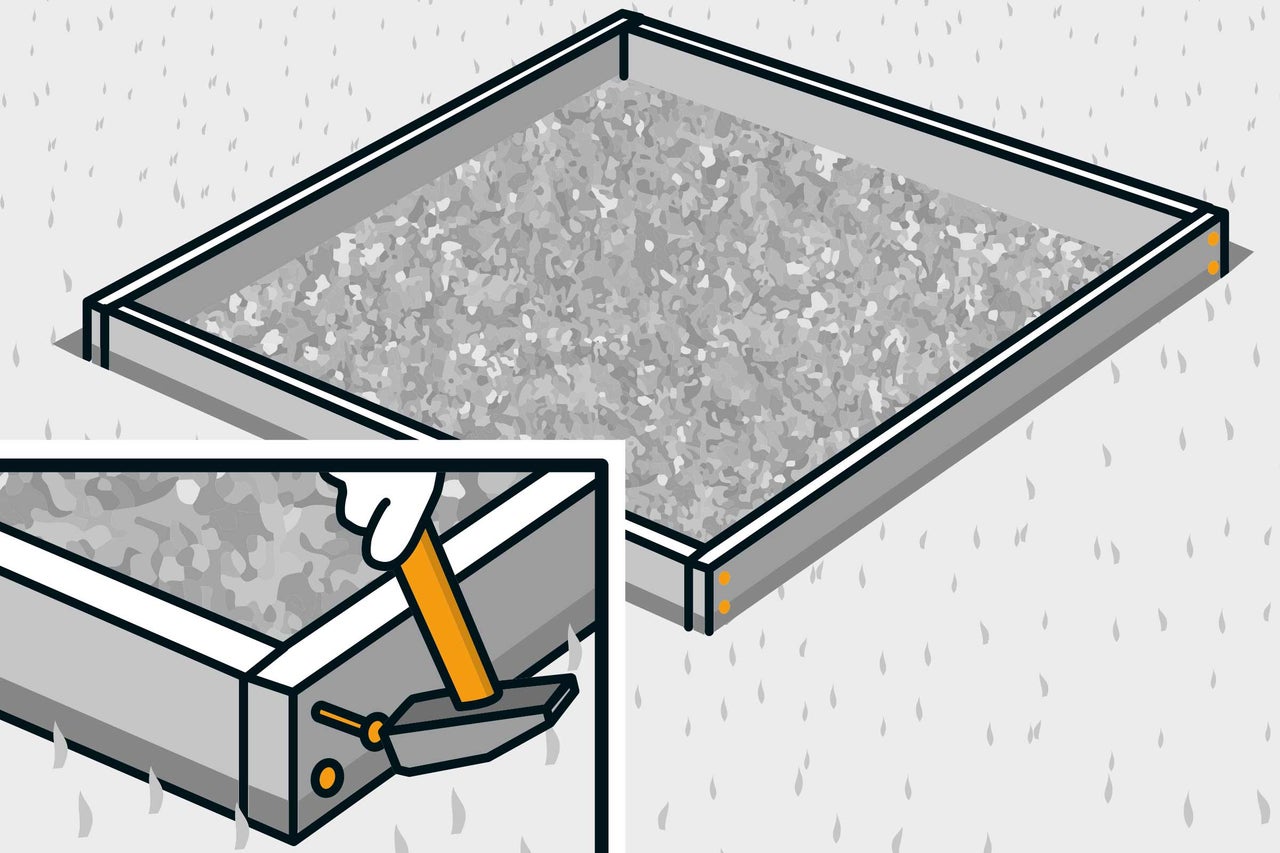

10Jetzt wird die Schalung gebaut. Das ist ein Holzrahmen aus Schalbrettern, der genau so hoch ist wie später die Fundamentplatte. Schneide dazu die Schalbretter mit einer Kreissäge auf Maß – das Innenmaß der Schalung entspricht der Fundamentgröße, deshalb musst Du unbedingt die Stärke der Dielen mit einrechnen.
Bring die Bretter in Position und kontrolliere mit dem Maurerwinkel den rechten Winkel. Prüfe zur Sicherheit noch einmal, ob die Diagonalen gleich lang sind. Dann werden die Schalbretter von außen zusammengenagelt.
Schalungsrahmen positionieren

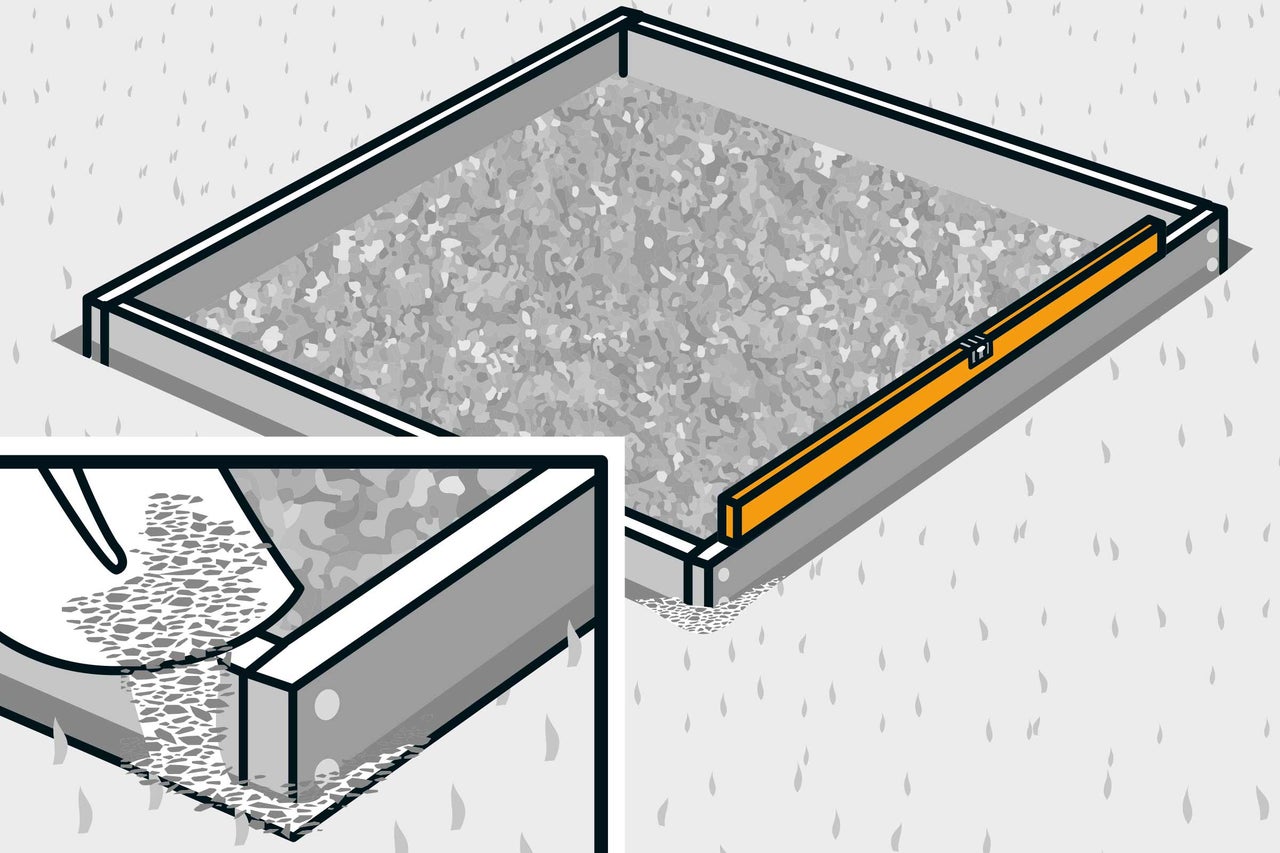

11Bringe den Schalungsrahmen in Position und richte ihn mit der Wasserwaage aus. Mit Splitt kannst Du ein bisschen unterfüttern und stabilisieren. Jetzt musst Du präzise arbeiten, denn wenn der Rahmen schief ist, wird später auch das Fundament schief sein.
Schalung fixieren

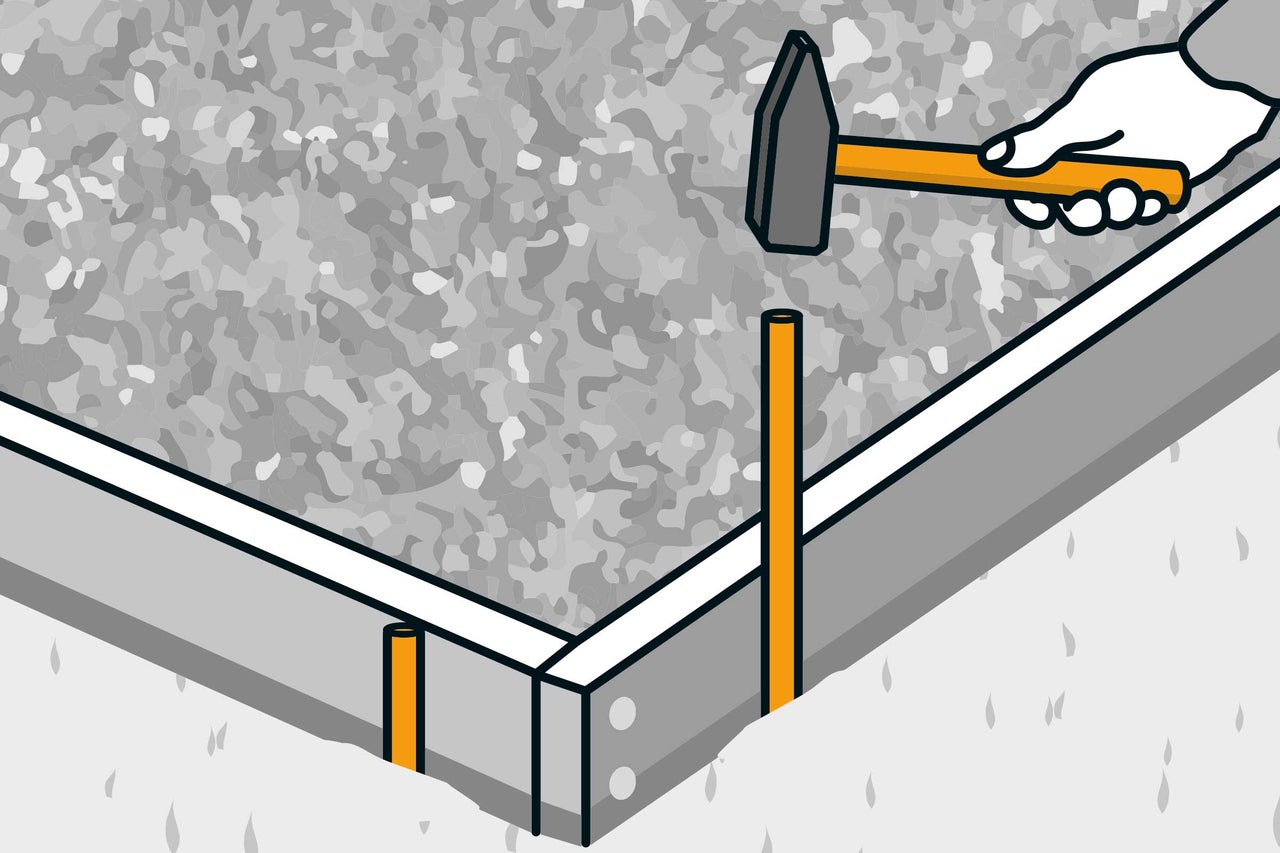

12Fixiere die Schalung ringsum von außen mit Baustahl. Denn der Beton, den Du gleich einfüllst, ist sehr schwer und kann die Schalung auseinanderdrücken. Nach dem Fixieren wird zur Sicherheit noch einmal nachgemessen.
13

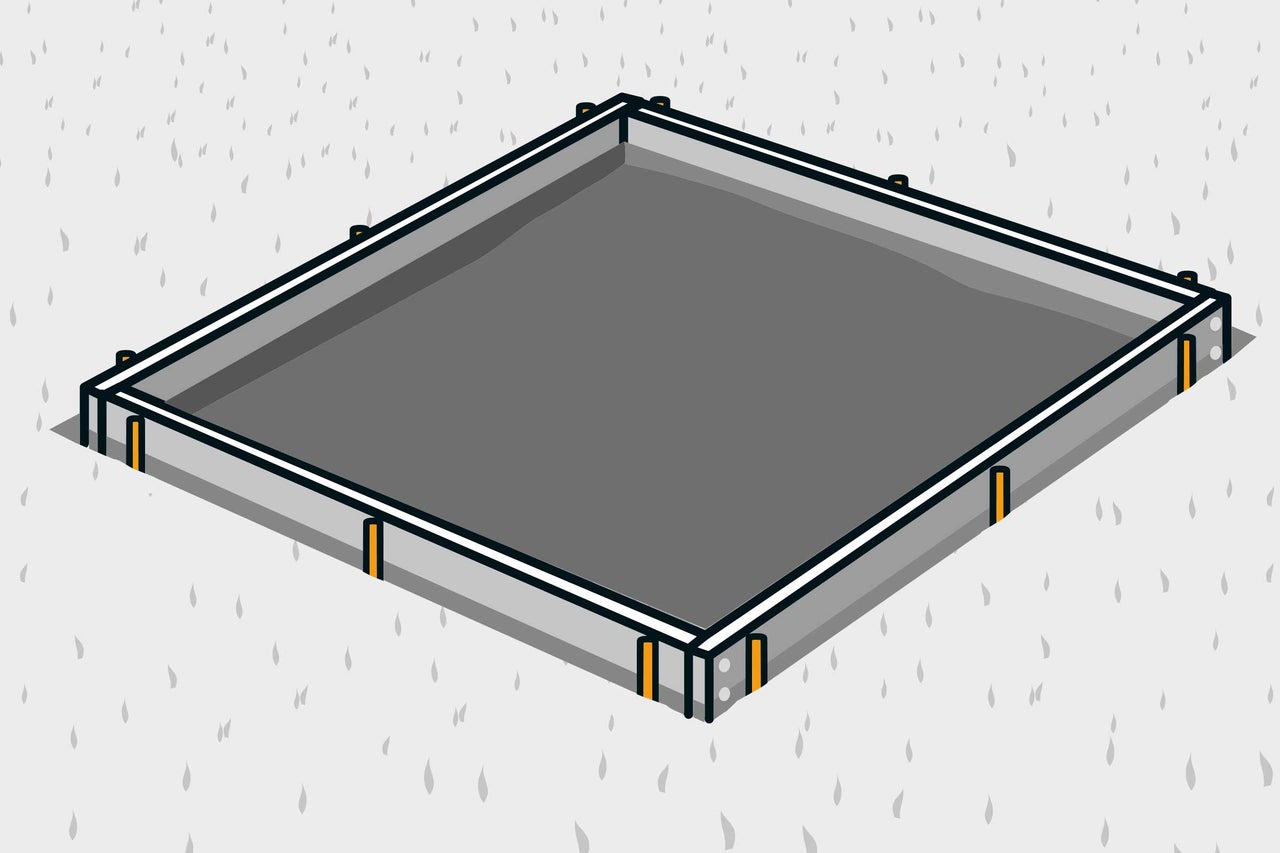

Nun wird eine PE-Folie auf die Schotterschicht gelegt. Sie verhindert, dass der Beton später zu schnell trocknet. Sie muss so groß sein wie das Fundament plus 20 cm auf jeder Seite.
Schneide die Folie mit dem Cuttermesser zu, lege sie in den Fundamentrahmen und lass sie an den Rändern hochstehen.
Arbeitsschritte
Beton mischen

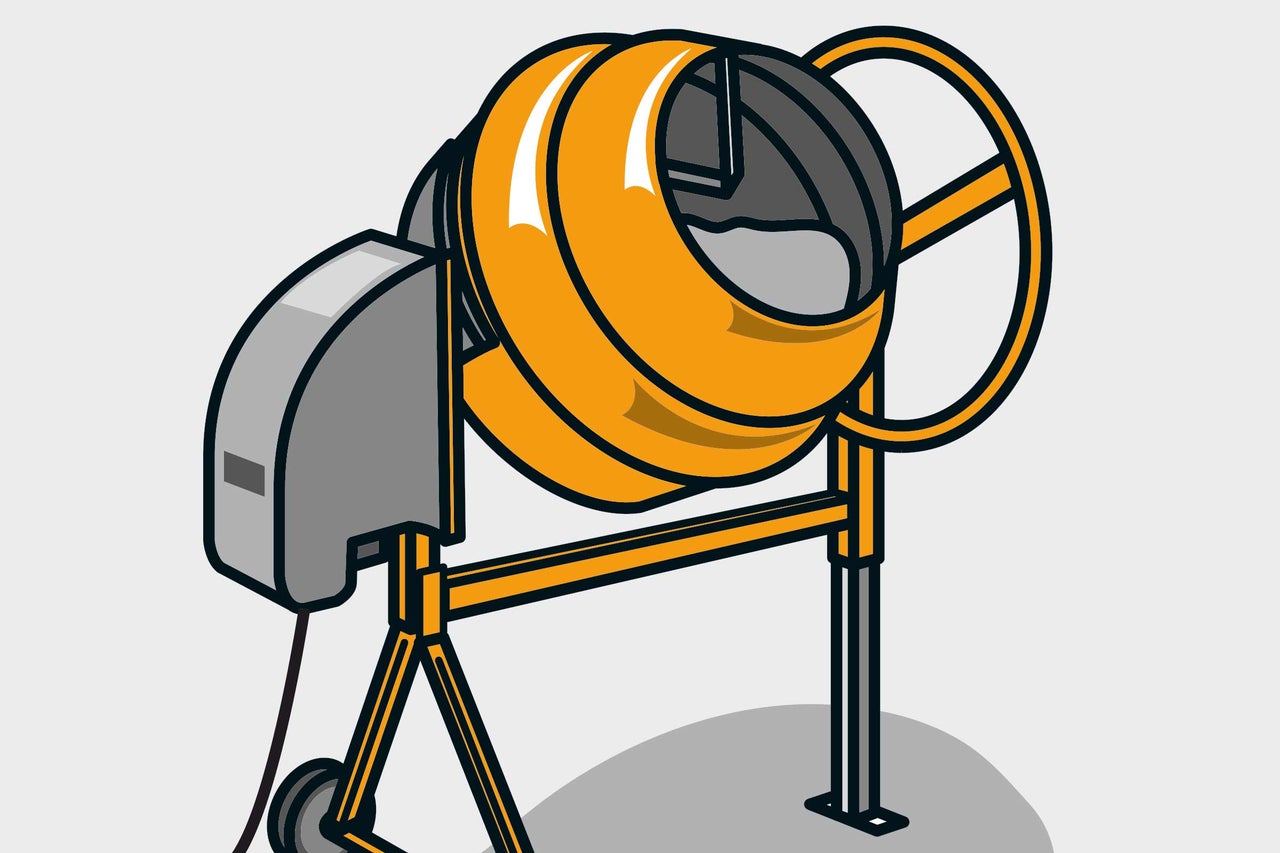

14Welche Eigenschaften der Beton erfüllen muss, hängt davon ab, was später auf dem Fundament errichtet werden soll. Denn das Mischungsverhältnis beeinflusst die Stabilität des Betons – man spricht dabei auch von Festigkeitsklassen. Die meisten Hersteller liefern dafür Vorgaben. Wir arbeiten in unserem Beispiel mit 4 Teilen Betonkies, 1 Teil Zement und etwa 1/2 Teil Wasser.
Starte den Mischer und fülle zuerst 2/3 der gesamten Wassermenge ein. Fülle anschließend den Betonkies ein und zum Schluss den Zement. Nach und nach kommt das restliche Wasser dazu.
15
Lasse alles 3 bis 4 Minuten gut durchmischen. Schalte den Mischer dann wieder aus und prüfe mit der Kelle die Konsistenz des Betons: Hat die Masse eine glänzende Oberfläche, ist der Beton perfekt.

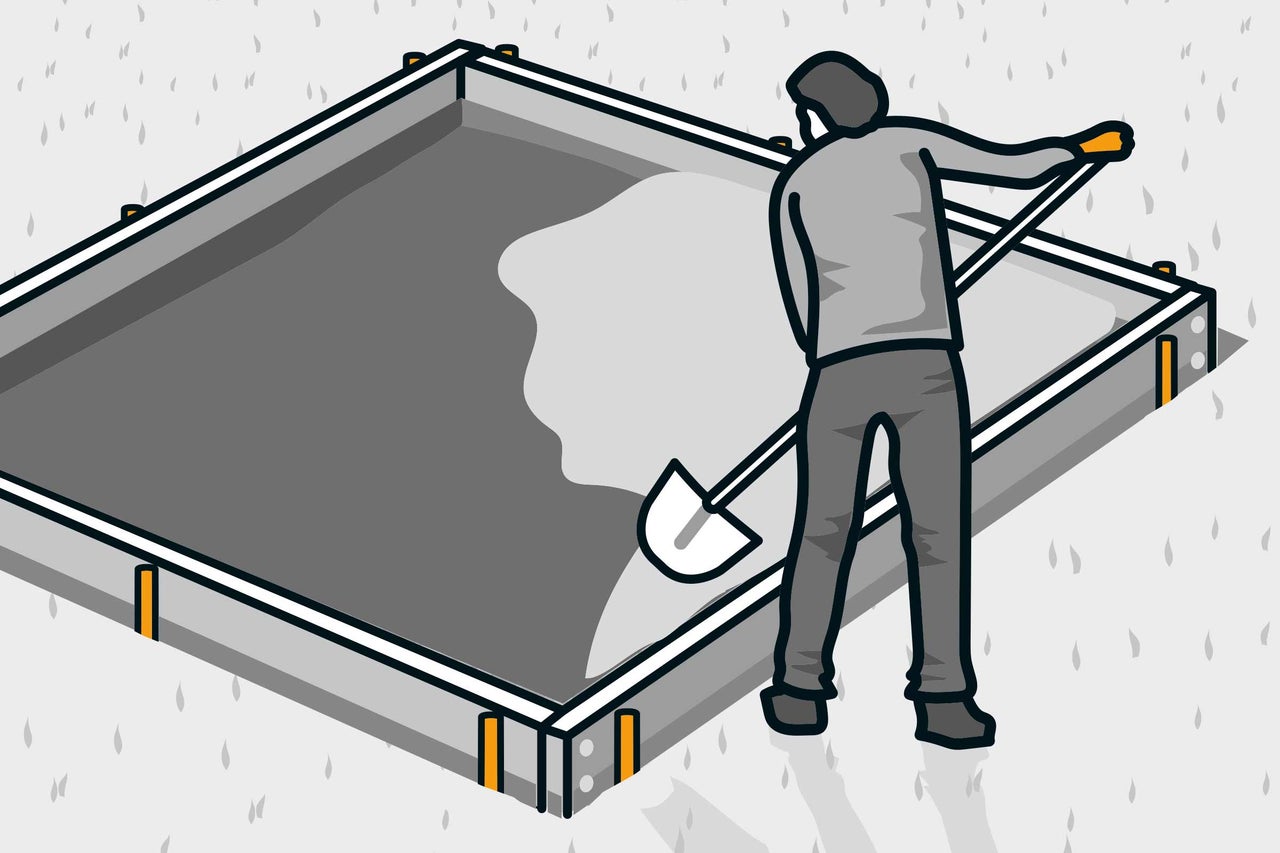

Fülle jetzt eine 8 bis 10 cm dicke Schicht Beton in die Schalung und verteile ihn mit dem Rechen gleichmäßig auf der Fläche.
Bewehrung einbetonieren

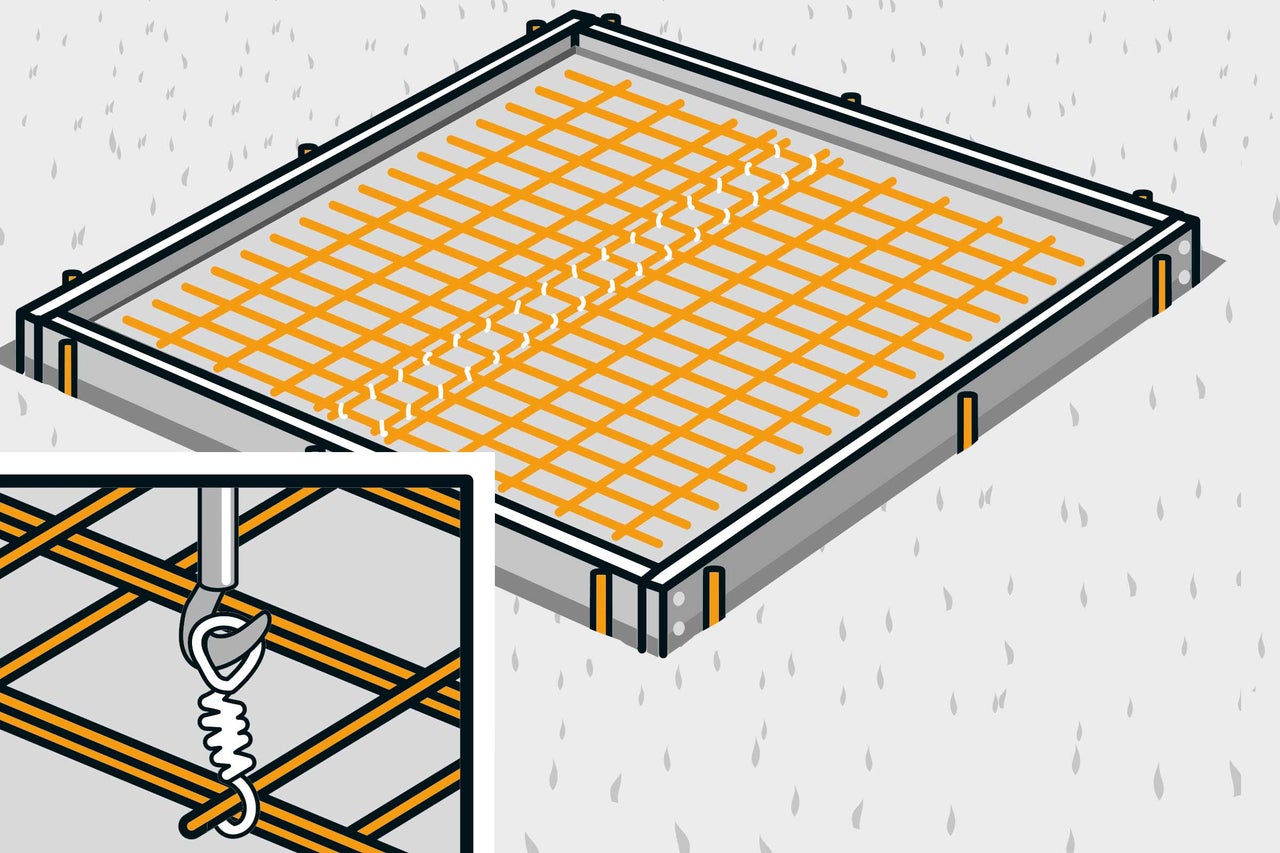

16Die Fundamentplatte wird erst mit einer Bewehrung aus Stahlmatten richtig stabil. Brauchst Du mehrere Stahlmatten für Dein Fundament? Dann lege die Matten so ein, dass sie einander überlappen, und verbinde Sie mit Betonbindedraht.
Der Drillapparat hilft dabei. Der Beton muss den Stahl nachher komplett umschließen, auch unten und an den Seiten.
17

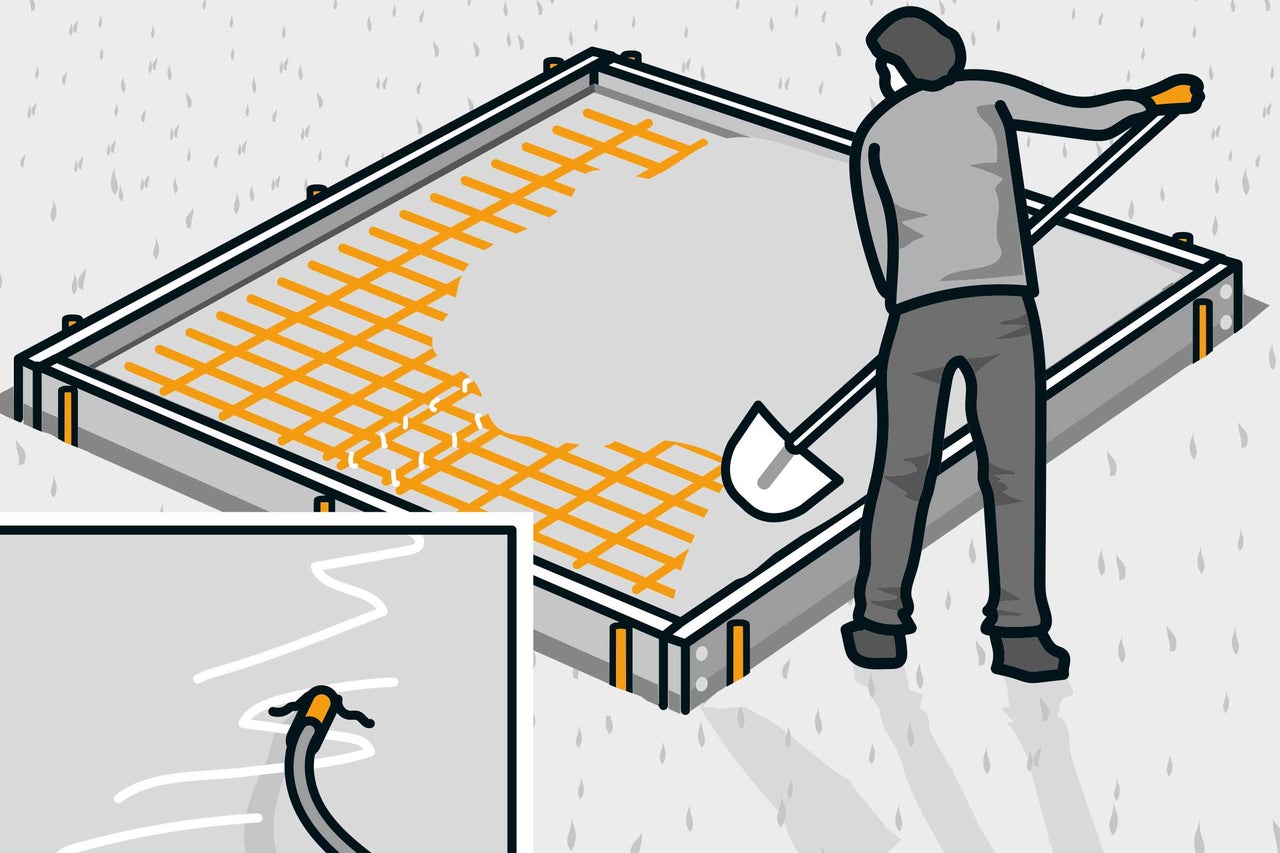

Fülle jetzt den restlichen Beton bis zur Oberkante der Schalung ein. Verteile wieder alles gut. Das gelingt am besten und bequemsten mit einem Innenrüttler: Durch dessen Vibration verteilt sich der Beton und die Luftblasen steigen auf und können entweichen.
18

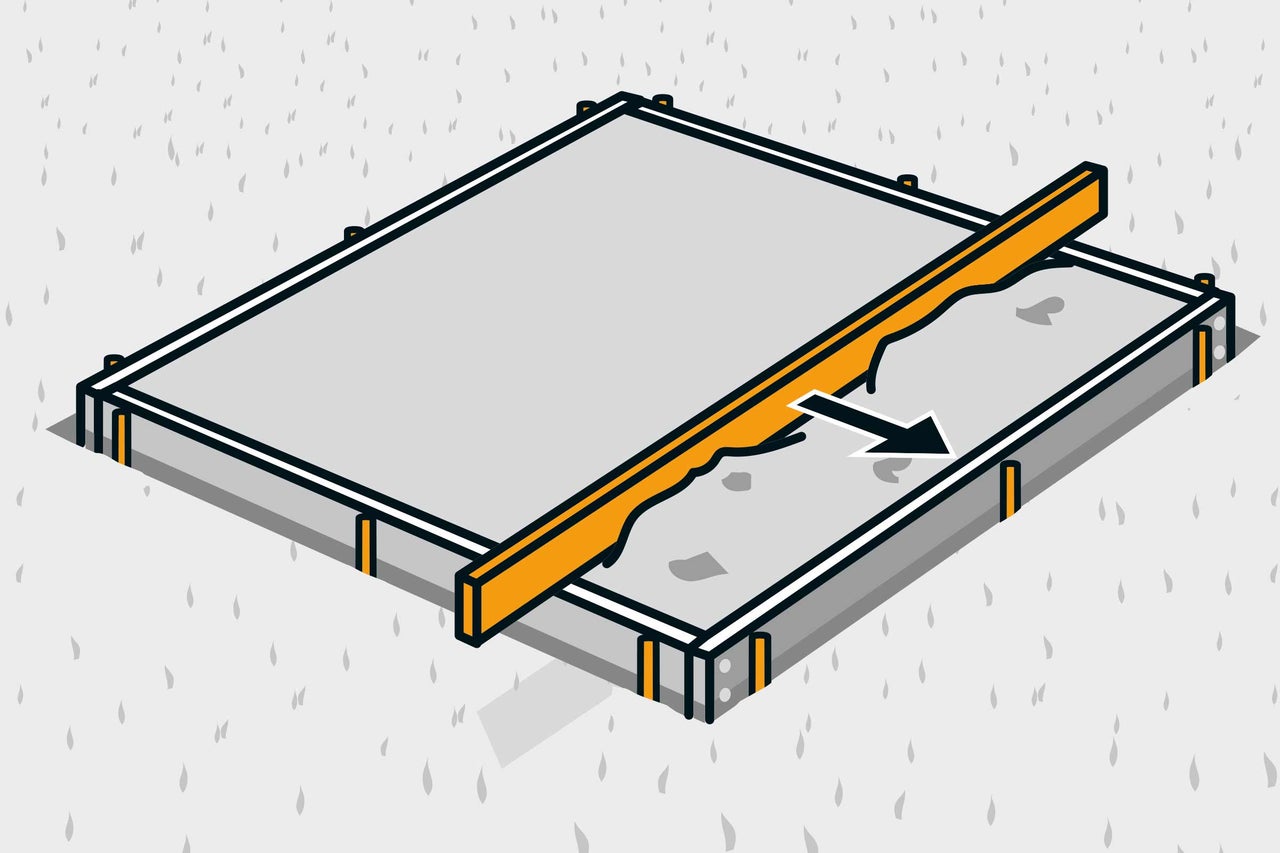

Ziehe die Betonoberfläche zum Schluss sauber ab. Die Richtlatte ist dafür perfekt geeignet.
Wichtig ist aber vor allem, dass das Werkzeug gerade ist und rechts und links auf der Schalung aufliegt.
19

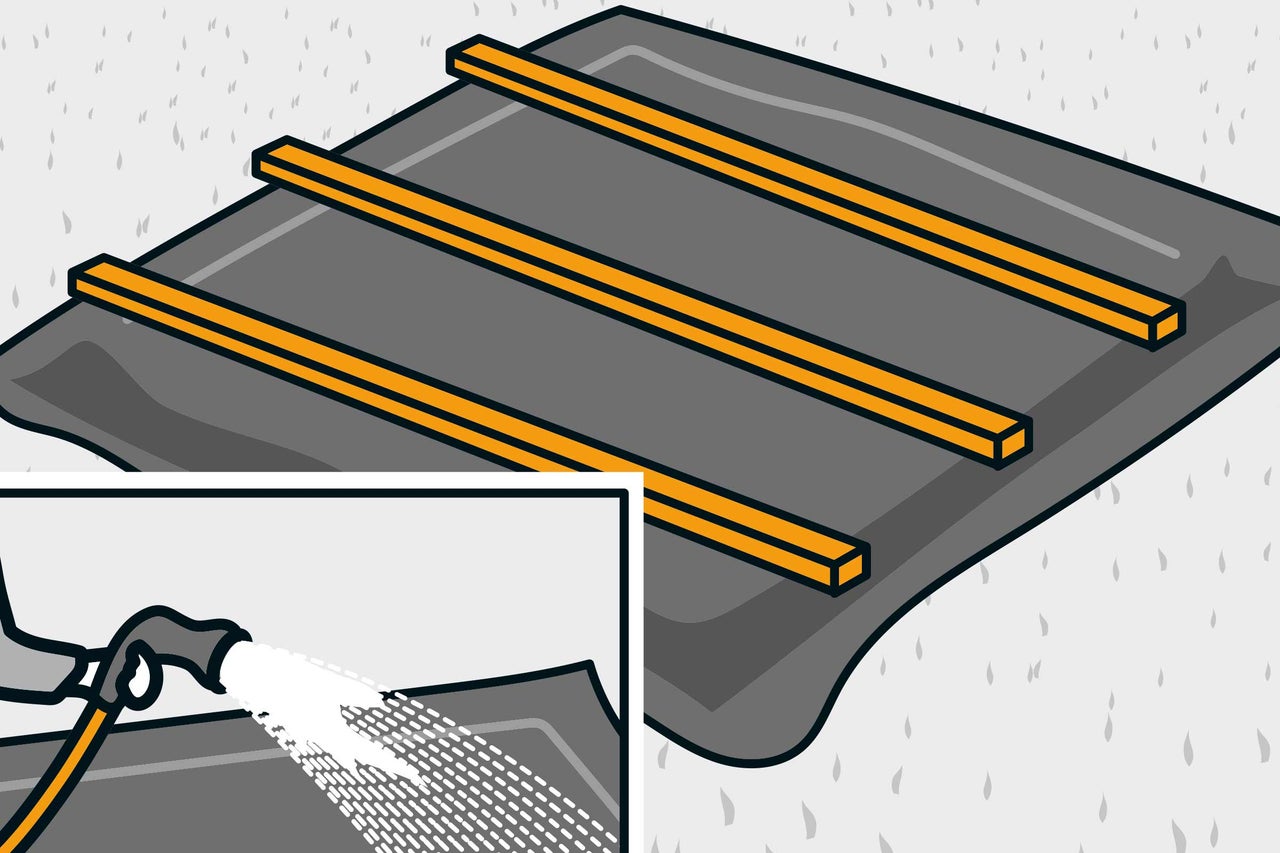

Lege eine Plane über das frisch betonierte Fundament und lass es durchtrocknen.
Ist die Lufttemperatur sehr hoch? Dann musst Du die Plane immer wieder von außen bewässern, damit der Beton nicht zu schnell trocknet und später Risse bekommt.
20

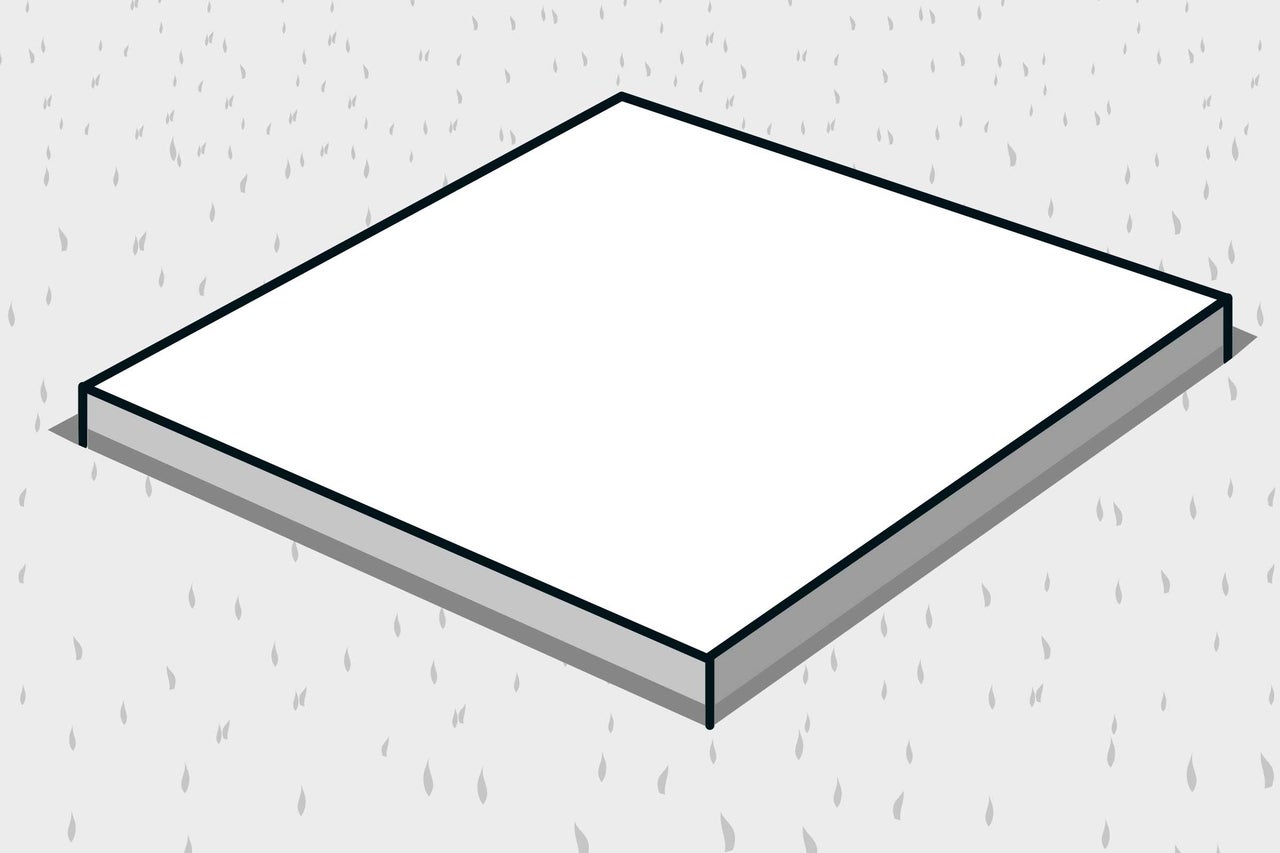

Es dauert 6 Tage, bis das Fundament genutzt werden kann. Die Schalung kannst Du bereits nach ein bis zwei Tagen entfernen.
