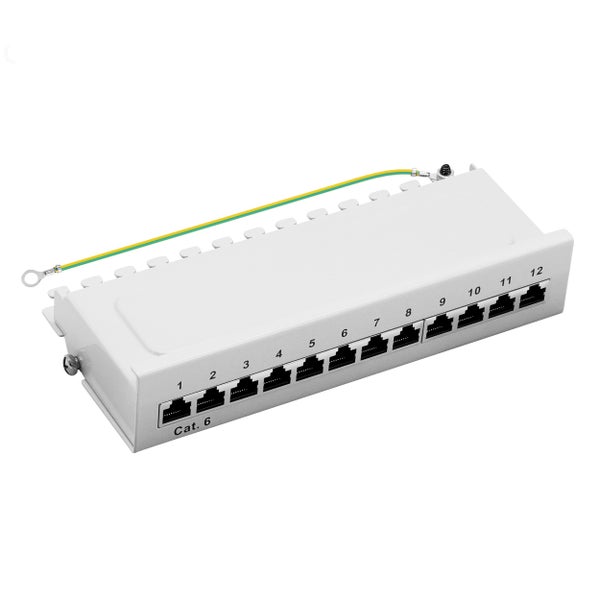

ProfiPatch Patchpanel Patchfeld Cat.6 Desktop 12-Port RJ45 geschirmt Aufputz Wandmontage 1HE grau

ProfiPatch Patchpanel Patchfeld Cat.6 Desktop 12-Port Aufputz Wandmontage 1HE grau



1 Gigabit Ethernet im Class E Channel bis 250 MHz

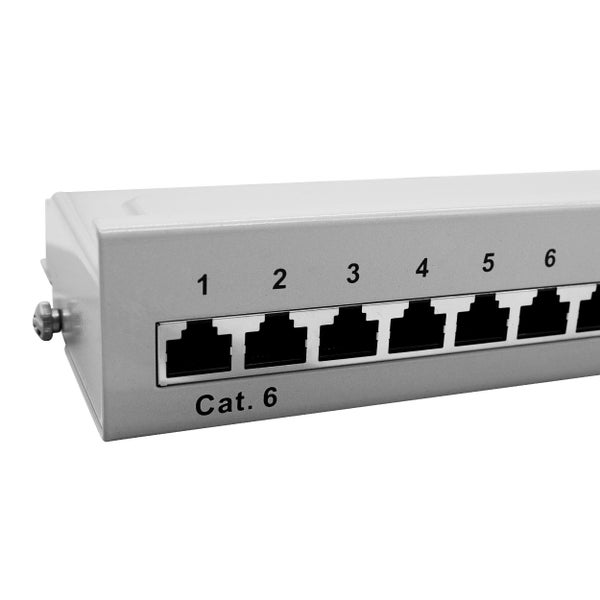

Vorderseitiger Anschluss: 12x RJ45 Netzwerkbuchsen (zum Anschließen von Endgeräten)

Rückseitiger Anschluss: Netzwerk Verlegekabel über LSA+



Ein Patchpanel oder Patchfeld ist ein Umsteckfeld, das dem Anschluss, dem Verteilen und Rangieren von Verbindungen dient und somit für den geordneten Aufbau komplexer Kabelstrukturen in Gebäuden eingesetzt werden kann.



Patchfelder sind in Verteilerschränken untergebracht und zählen zu den passiven Komponenten eines Netzwerkes, aktive Komponenten sind zum Beispiel Switches oder Router. Sie ermöglichen durch einfaches Umstecken von Rangierkabeln (Patchkabeln) die problemlose Aufschaltung von Kommunikationsdiensten an einem Arbeitsplatz, ohne die Verkabelung ändern zu müssen.



ProfiPatch bietet verschiedene Varianten, wie beispielsweise 0,5 HE und 1 HE Patchfelder

mit 8 Ports, 12 Ports oder 24 Ports in 10 Zoll , 19 Zoll oder als Desktopvariante, die auch direkt an die Wand geschraubt werden kann.



Um vom Verteilerschrank zum Anwender zu gelangen, werden die Verlegekabel in Datendosen geführt, welche in Bodentanks, Brüstungskanälen oder Wandauslässen eingesetzt werden können. Hierzu bietet ProfiPatch 1-fach, 2-fach und 3-fach Datendosen in verschiedenen Klassifizierungen bis hin zur Cat.6A an.



Allgemeine Eigenschaften:

- Cat.6 Class E (250 MHz) nach ISO/IEC 11801, EN50173 und TIA 568B.2-1

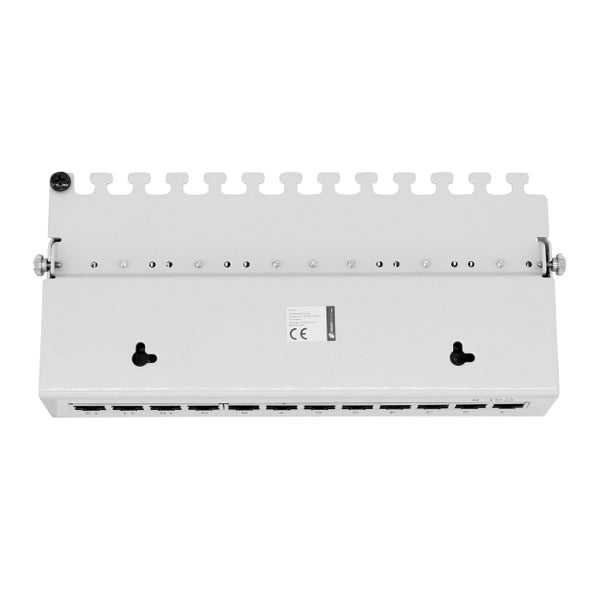

- Desktop oder Aufputz-Montage

- Power-over-Ethernet (PoE) nach IEEE 802.3af (44-57 Volt, 15,4 Watt) kompatibel

- Power-over-Ethernet-Plus (PoE+/PoE Plus) nach IEEE 802.3at (44-57 Volt, 25,5 Watt) kompatibel

- Vollgeschirmte RJ45 Buchsen

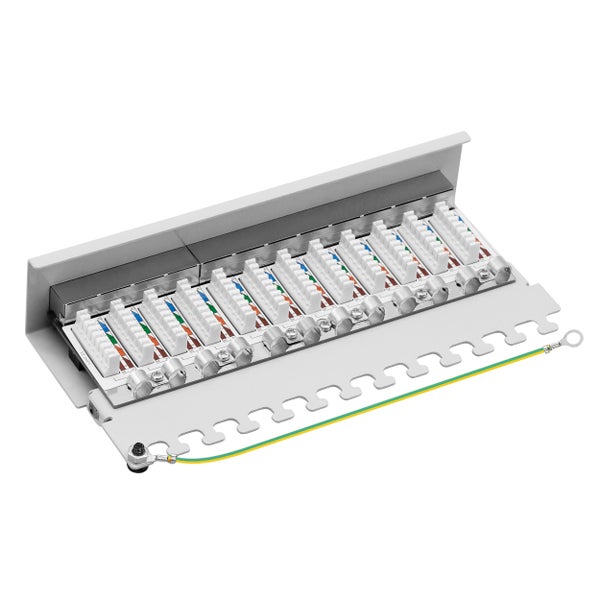

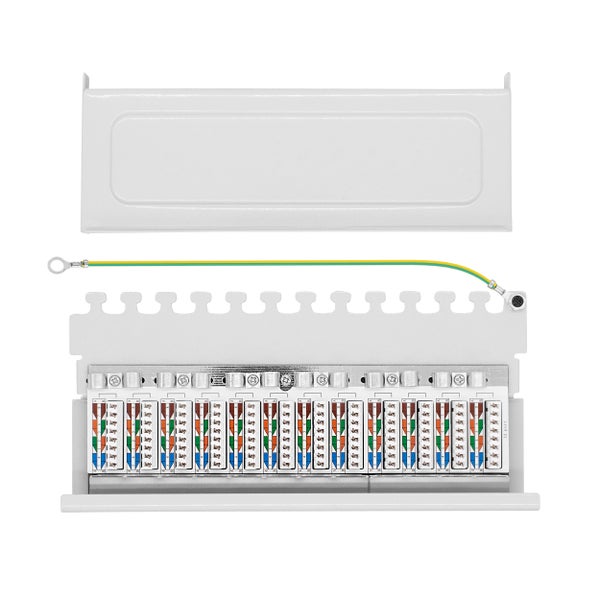

- 8pol. LSA+ Schneidklemmen kompatibel mit Krone Anlegewerkzeug

- Farbcodierung nach TIA/EIA 568.A/B

- Kontakte geeignet für Kabeldurchmesser AWG22 ~ AWG26 (Litze + Einzelleiter)

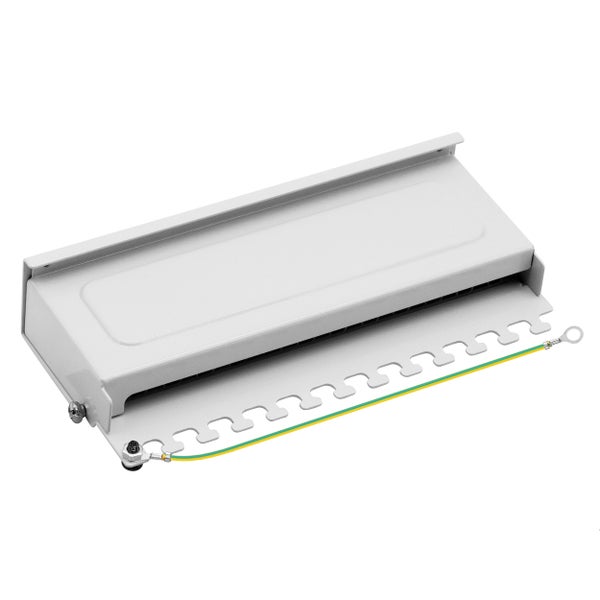

- Vollgeschirmtes pulverbeschichtetes Stahlblechgehäuse, RAL7035 lichtgrau

- Rückseitiges Kabelmanagement zur Zugentlastung mittels Kabelbindern

- 2-fach Kabelschellen zur Schirmkontaktierung

- Anschlusspunkt für Potentialausgleich inkl. vormontiertem Erdungskabel

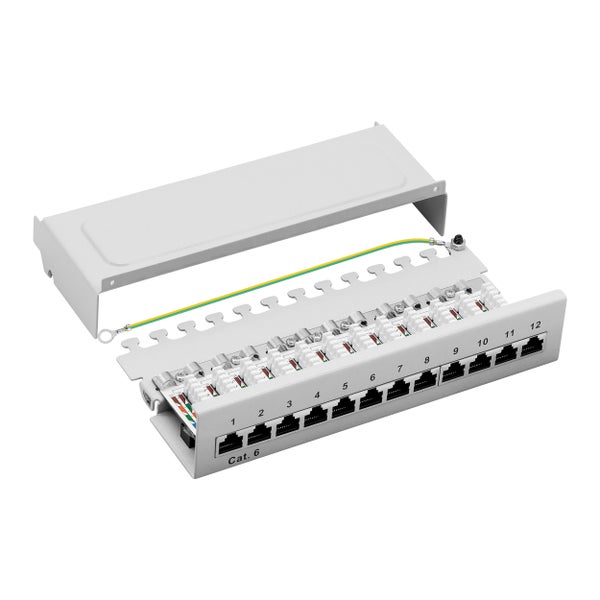

- Öffnen und Schließen des Deckels mittels Rändelschrauben mit Schlitz + Kreuzschlitz

- Kompatibel zu allen gängigen Netzwerkkabel-Normen (z.B. Cat.5e, Cat.6, Cat.6a, Cat.7)

- Abmessungen (Breite x Tiefe x Höhe): 213 x 130 x 44 mm



Elektrische Eigenschaften:

- Spannungsfestigkeit: 125 V AC RMS

- Strombelastbarkeit: 1.5 A

- Kontaktwiderstand: 100 mOhm

- Max. Isolationswiderstand: min. 1000 mOhm

- Durchschlagsfestigkeit: 750 V AC RMS 60 Hz, 1 min



Mechanische Eigenschaften:

- Gehäusematerial RJ45-Buchse: PBT+15GF UL94V-0

- Kontaktmaterial RJ45-Buchse: Phosphor-Bronze, vergoldet

- LSA-Anschlussleiste: PC UL94-V0

- Kontaktmaterial LSA-Anschlussleiste: Phosphor-Bronze, verzinnt

- Steckzyklen RJ45-Buchse: 750 Kontaktierungen, LSA-Leiste: 200

- Panelrahmen: Stahl, pulverbeschichtet



Thermische Eigenschaften:

- Temperaturbereich: -40°C ~ +85°C (Lagerung), 0°C ~ +70°C (Betrieb)

- Konform zu ANSI/TIA/EIA-568 B.2-1

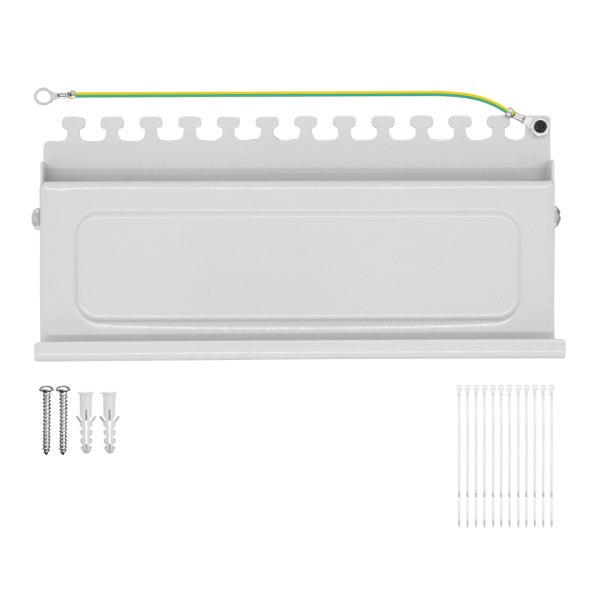

Inklusive Zubehör:

- 12x Kabelbinder

- 2x Dübel + 2x Schrauben für Wandmontage

- 1x Installationsanleitung deutsch/englisch
