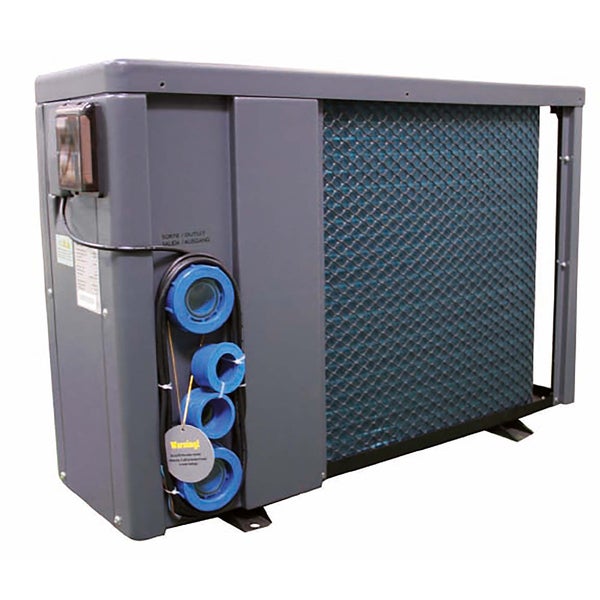

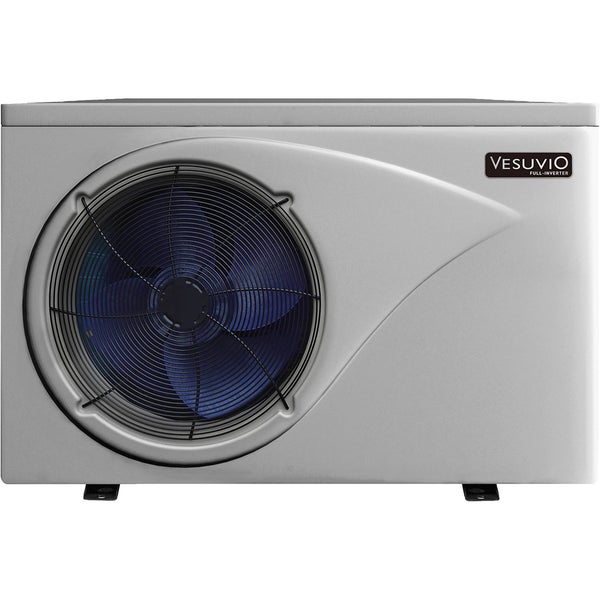

Pool Wärmepumpe VITALIA Comfort VESUVIO Inverter 10 kW

STARTE FRÜHER IN DIE POOLSAISON ODER VERLÄNGERE DIESE UM MEHRERE
WOCHEN

Mit einer Vesuvio Inverter Wärmepumpe ist beides kein Problem! Eine
Wärmepumpe arbeitet nach dem umgekehrten Prinzip eines
Kühlschrankes. Sie entzieht der Umgebungsluft kostenfreie Energie und
überträgt diese als Wärme an dein Poolwasser.

GUTE GRÜNDE FÜR EINE HOCHWERTIGE WÄRMEPUMPE:

* Du kannst die Wassertemperatur genau einstellen und den
Wärmprozess besser kontrollieren.
* Eine Wärmepumpe kann völlig unabhängig von täglichen
Sonnenstunden heizen.
* Wärmepumpen sind bei korrekter Installation sehr zuverlässig und
langlebig.
* Sie haben eine sehr hohe Energieeffizienz.
* Mit einer Wärmepumpe kannst du früher in die Saison starten und
sie auch wesentlich verlängern, da dein Poolwasser immer angenehm
warm ist.
* Für Salzwasserbetrieb geeignet (5g/l)

Model / Empfohlene Beckengröße in m³
8 kW - 20 bis 35
10 kW - 20 bis 40
13 kW - 30 bis 55
17 kW - 35 bis 70
21 kW - 45 bis 84
25 kW - 55 bis 100

TECHNISCHE DATEN

Model 8 kW 10 kW 13 kW 17 kW 21 kW 25 kW

Empfohlene Beckengröße- m³ 20 bis 35 20 bis 40 30 bis 55
35 bis 70 45 bis 84 55 bis 100

Einsatztemperatur (℃ ) -5 bis 43

Betriebsbedingung: Luft 26°C, Wasser 26°C, Feuchtigkeit 80%
Heizleistung kW
8.0
9.5
12.5
16.5
20.0
25.0

Betriebsbedingung: Luft 15°C, Wasser 26°C, Feuchtigkeit 70%
Heizleistung kW
6.0
7.0
9.0
11.5
14.0
17.0

Betriebsbedingung: Luft 35°C, Wasser 28°C, Feuchtigkeit 70%
Kühlkapazität (kW)
3.3
3.8
4.9
6.3
7.7
9.5

Leistungsaufnahme bei
Lufttemperatur 15℃(KW) 0.34 ~ 1.4 0.35 ~ 1.6 0.36 ~ 2.1 0.57
~ 2.7 0.62 ~ 3.4 0.70 ~ 3.95

Nenneingangsstrom bei
Lufttemperatur 15℃(A) 1.48 ~ 6.0 1.52 ~ 7.0 1.57 ~ 8.7 2.48
~ 11.7 2.7 ~ 15.0 3.04 ~ 17.1

Max. Nenneingangsstrom (A) 8.0 9.5 12.5 17.0 19.5 20.0

Stromversorgung 230V/1 Ph/50Hz

Empfohlener Wasserdurchfluss (m³/h) 2~4 3~4 4~6 6~8 8~10
10~12

Max, Schalldruck 10m dB(A) 50

Anschluss ein – aus (mm) 46 47 49 60 68 90

Maße L x B x H (mm) 872×349×654 872×349×654
872×349×654 962×349×654 962×349×754 1092×420×958

Die angegebenen Werte beziehen sich auf ein Schwimmbecken, welches mit
einer Thermoplane abgedeckt wird und einer Filter- und
Wärmepumpenlaufzeit von mind. 8 Stunden am Tag. Bei sehr hohen
Einsatzorten ( z.B. Gebirge/Alpen ) kann es negative Abweichungen der
Wärmepumpe geben. Eine gute Isolierung des Pools und des
Verrohrungssystems setzen wir voraus.

SICHERHEITSBESTIMMUNGEN:

* Die Montage, insbesondere der elektrische Anschluss, darf nur von
einem fachkundigen Elektriker ausgeführt werden.
* Der elektrische Anschluss muss über einen FI – Schutzschalter (
30mA ) abgesichert werden.
* Bei einer sehr lauten, unnormalen Geräuschentwicklung, oder sehr
starker Rauchentwicklung (die nicht über das Abtauen des Kompressors
verursacht wird) schalte bitte die Wärmepumpe aus und konsultiere
unsere Service Abteilung.
* Entferne niemals das Schutzgitter am Lüfter. Bitte auch keine
Stöcke oder andere Gegenstände in den Propeller oder andere
rotierende bewegliche Teile der Wärmepumpe stecken.
* Nutze die Wärmepumpe nicht als Sitzgelegenheit oder
Ablagefläche.

MONTAGEORT UND STANDORTWAHL FÜR DEINE WÄRMEPUMPE

Wir empfehlen die Wärmepumpe nicht direkt an der Grundstücksgrenze
zu positionieren, damit deine Nachbarn durch den Geräuschpegel nicht
belästigt werden. Optimal ist es, die Wärmepumpe unter einen Carport
oder einem anderen überdachten Ort zu installieren. Wichtig ist vor
allem, dass die Wärmepumpe auf beiden Seiten (Ansaugseite und
Abluftseite) ausreichend Freiraum hat, um Frischluft anzusaugen bzw.
die kalte Abluft abzuleiten.

Die Wärmepumpe darf niemals in einem geschlossenen Raum, einem
Erdschacht oder ähnlichem Standort betrieben werden. Maximale
Entfernung zum Pool sollten 10 Meter sein. Du solltest an eine
Abflussmöglichkeit für das Kondenswasser denken.

DIE INBETRIEBNAHME DER VESUVIO INVERTER WÄRMEPUMPE:

* Wasseranschluss herstellen und entlüften
* Zirkulationspumpe (Sandfilteranlage einschalten)
* Bypass auf Durchgang Wärmepumpe einstellen
* Sicherung einschalten
* Display auf Funktion überprüfen (Anzeige der Uhrzeit)
* Uhrzeit einstellen
* Anlage einschalten. Es kann es sein, dass die Anlage nicht sofort
anläuft. Dies ist beim Einschalten so geregelt, dass erst der
Fehlerspeicher abgearbeitet wird. Das kann bis zu 15 Minuten dauern.
* In dieser Zeit die Wärmepumpe nicht ein-/ausschalten, da dies die
Anlaufzeit verlängert.  

BETRIEB EINER WÄRMEPUMPE:

Für den laufenden Betrieb gibt es mehrere Möglichkeiten, die
Wärmepumpe zu schalten:

ÜBER DIE EINGEBAUTE ZEITSCHALTUHR

(Achtung: Es kann nur die Ein- und Ausschaltzeit programmiert werden)
Die Filteranlage muss laufen und Wasser durch die Wärmepumpe leiten,
wenn die Wärmepumpe läuft, sonst wird mit Hilfe eines
Durchflussmessers in der Wärmepumpe ein Fehlercode ausgelöst und die
Wärmepumpe geht in den Störfallmodus. Dies ist eine Schutzfunktion
um eine Überhitzung der Wärmepumpe zu vermeiden.

ÜBER DIE ANSTEUERUNG DER ZIRKULATIONSPUMPE (ZP)

Wenn die Zirkulationspumpe auch mit einer Zeitschaltuhr gesteuert
wird, kann die Wärmepumpe über den Durchflussschalter geschalten
werden. Bei dieser Variante muss die Wärmepumpe allerdings
durchgehende angeschaltet sein. Beim Ausschalten der Zirkulationspumpe
erscheint eine Fehlermeldung EE3 im Display. Diese verschwindet,
sobald die Zirkulationspumpe wieder läuft und die Anlaufzeit
abgelaufen ist.
