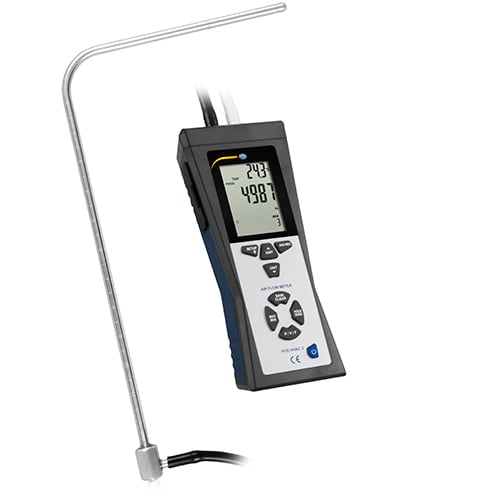

PCE Instruments Staurohr-Anemometer PCE-HVAC 2

Der Druck / Strömungsmesser ist ein Messgerät von PCE Instruments zur Messung von Differenzdruck, Luftstrom, Luftgeschwindigkeit und Temperatur. Der mit einem abgewinkelten Pitotrohr ausgestattete Druck / Strömungsmesser eignet sich dank seiner Bauweise insbesondere zur schnellen bzw. präzisen Ermittlung hoher Luftgeschwindigkeiten von bis zu 80 m/s.

Bei der Messung der Strömungsgeschwindigkeit stehen bei diesem Druck / Strömungsmesser verschiedene Einheiten zur Wahl (m/s, Knoten, km/h, mph, ft/min). Durch das am Druck / Strömungsmesser angebrachte 33,5 Zentimeter lange Pitotrohr, mit einem Durchmesser von nur acht Millimetern, ist der Einsatz an beengten Arbeitsbereichen, kleinen Öffnungen und Rohrsystemen möglich. Der Hersteller PCE Instruments hat das Messgerät mit einigen praktischen Funktionen ausgestattet, die es vielseitig einsetzbar machen. Damit es auf ein Stativ montiert werden kann, besitzt der Druck / Strömungsmesser an der Unterseite ein Gewinde. So hat der Anwender in dieser Kombination mit zwei freien Händen größere Flexibilität bei der Handhabung des Staurohrs.

Die beiden im Lieferumfang enthaltenen Druckschläuche von je 85 Zentimetern Länge werden an der Oberseite auf dem Druck / Strömungsmesser aufgesteckt und können dann mit dem L-förmigen Pitotrohr verbunden werden. Um die Messergebnisse auch bei ungünstigen Lichtverhältnissen optimal ablesen zu können, hat der Hersteller den Druck / Strömungsmesser mit einem großen, hintergrundbeleuchteten LC-Display versehen.

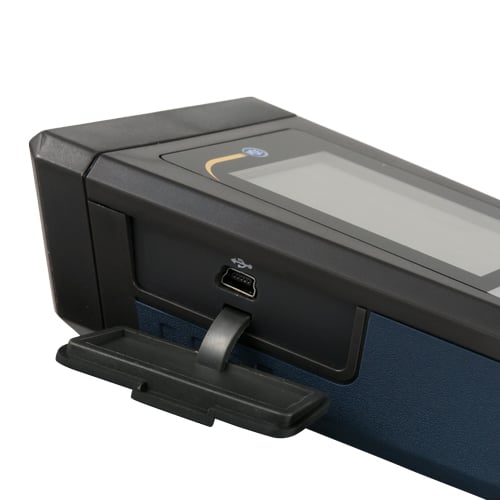

Der interne Messwertspeicher des Druck / Strömungsmessers bietet Speichermöglichkeiten für bis zu 99 Messwerte je Parameter. So können die gesammelten Daten jederzeit gespeichert und wieder abgerufen werden. Außerdem ermöglicht der Druck / Strömungsmesser die Speicherung von Maximal- und Minimal-Werten. Damit die letzten Messergebnisse erneut abgelesen werden können, verfügt das Messgerät über eine praktische Data-Hold-Funktion. Über die USB-Schnittstelle des Druck / Strömungsmessers lässt sich in Kombination mit der im Lieferumfang befindlichen Software eine Echtzeitmessung durchführen. Um die Batterie zu schonen, hat der Hersteller das Messgerät mit einer Auto-Power-Off-Funktion ausgerüstet. Der Druck / Strömungsmesser schaltet sich bei Nichtgebrauch nach kurzer Zeit automatisch ab.

Anwendungsbereiche Druck / Strömungsmesser
Druck / Strömungsmesser werden bevorzugt in der Klima- und Lüftungstechnik eingesetzt. Sie sind ideal, um beispielsweise Strömungsgeschwindigkeit in Lüftungskanälen zu ermitteln. Seine vielseitigen Funktionen machen den Druck / Strömungsmesser von PCE Instruments aber auch an vielen anderen Einsatzorten in Handwerk, Industrie oder bei der Ermittlung von hohen Windgesschwindigkeiten unverzichtbar.

Das robuste Messgerät garantiert mit einem ergonomischen Gehäuse und beleuchtetem Display hohe Messgenauigkeit bei einfacher Handhabung. Der Druck / Strömungsmesser von PCE Instruments ist flexibel einsetzbar und liefert auch bei schwierigen Umgebungskonditionen präzise Ergebnisse. Die Unempfindlichkeit der robusten, metallischen Staurohr-Sonde gegenüber mechanischer Belastung ist ein weiteres Plus. Diese Eigenschaften machen das Messgerät zum zuverlässigen Begleiter von Technikern, Installateuren sowie Sachverständigen.

Staurohr Funktionsweise

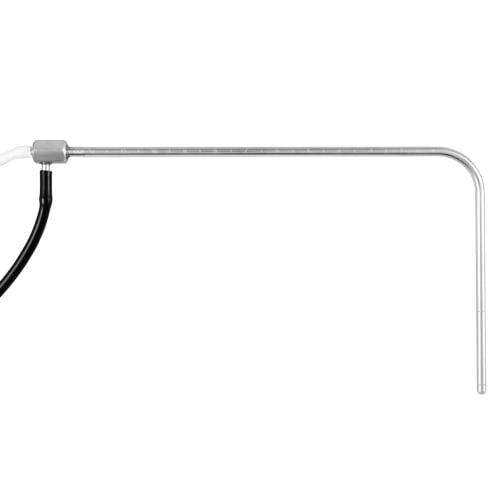

Der Druck / Strömungsmesser besteht aus zwei wesentlichen Komponenten. Dazu gehört ein Differenzdruckmessgerät und ein Staurohr, welches auch als Prandtl-Rohr, Staudrucksonde oder auch Pitot-Rohr bezeichnet wird. Das Staurohr (Pitotrohr) ist ein zumeist L-förmiges Metallrohr, welches an der Vorderseite mit einer Bohrung versehen ist. Seitlich befinden sich ringförmig weitere, um 90° versetzte, Bohrungen. Über kleine Kanäle im Metallrohr wird der an den Bohrungen anliegende Druck an das Differenzdruckmessgerät weitergeleitet, wodurch der Differenzdruck zwischen Gesamtdruck und statischen Druck gemessen werden kann. Zur Messung der Luftgeschwindigkeit mit dem Druck / Strömungsmesser wird das Staurohr parallel zur Strömungsrichtung, sowie entgegen der Strömungsrichtung, ausgerichtet. Der an der vorderen Öffnung entstehende Gesamtdruck setzt sich aus dem statischen Druck und dem dynamischen Druck zusammen. Der statische Druck wird über die seitlichen Bohrungen gemessen. Über die Differenz zwischen Gesamtdruck - statischen Druck, wird mit dem angeschlossenen Differenzdruckmanometer der dynamische Druck ermittelt. Dem dynamischen Druck liegt eine Geschwindigkeitskomponente zugrunde, welche entsprechend der Bernoullischen Gleichung in die Strömungsgeschwindigkeit umgerechnet werden kann. Der Druck / Strömungsmesser eignet sich daher hervorragend für die Bestimmung von Windgeschwindigkeiten.

Zubehör / Service
Als Zubehör zum Druck / Strömungsmesser sind beim Hersteller PCE Instruments passende Edelstahl-Staurohre in verschiedenen Längen und Durchmessern erhältlich. PCE Instruments bietet ergänzend das ISO Kalibrierzertifikat CAL-AM für Anemometer, Windmessgeräte oder Windsensoren zum Einhalten der DIN ISO 9000 an. Kalibrierzertifikate werden speziell für Kunden ausgestellt, die jährliche Rekalibrierung kann ebenfalls über PCE Instruments durchgeführt werden. Differenzdruck
Messbereich 0 ... 50 mbar
Auflösung 0,01 mbar
Genauigkeit ±0,3 % vom Messbereich bei 25 °C
Geschwindigkeit
Messbereich 1 ... 80 m/s
Auflösung 0,01 m/s
Genauigkeit ±2,5 % v. Mw.
Volumenstrom
Messbereich 0 ... 9,9999 m³/min
Auflösung 0,0001 m³/min
Volumenstrom
Messbereich 10 ... 99,999 CFM
Auflösung 0,001 CFM
Volumenstrom
Messbereich 100 ... 999,99 CFM
Auflösung 0,01 CFM
Volumenstrom
Messbereich 1000 ... 3000 CFM
Auflösung 0,1 CFM
Allgemeine technische Daten
Messfunktionen HOLD, MAX, MIN
Display Typ LCD mit Beleuchtung
Displaygröße 2,5 Zoll
Display Aktualisierungsrate 1 x pro Sekunde
Schnittstelle Micro-USB
Automatische Abschaltung 10 min
Gehäuse ABS (Acrylnitril-Butadien-Styrol-Copolymere)
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP20
Gewicht 600 g
Weitere Gewichte Pitotrohr 155 g
Weitere Abmessungen Pitotrohr:,
- Länge: 335 mm,
- Rohrdurchmesser: Ø 8 mm,
- Kopfdurchmesser: Ø 8 mm,
- Kopflänge: 195 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 90 % r. F.
Lagerbedingungen -10 ... 60 °C , 0 ... 90 % r. F.
Akku/Batterie 1 x 9 V 9V Block , Alkali-Mangan
Kapazität 640 mAh
Abmessungen ( L x B x H ) 225 x 95 x 46 mm
