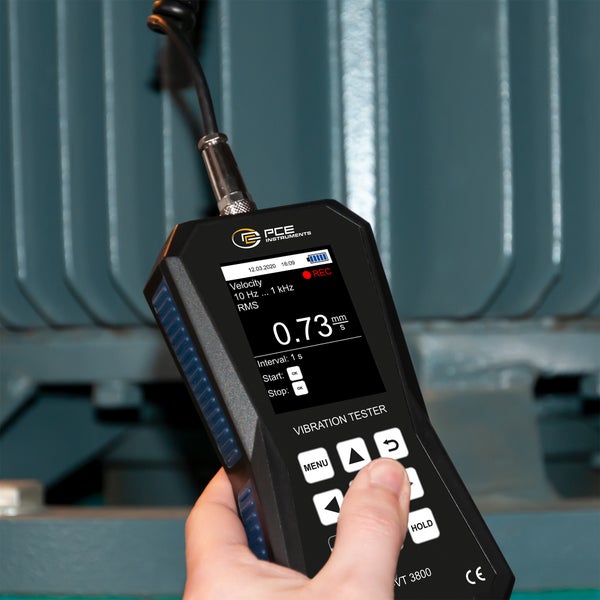

PCE Instruments Schwingungsmessgerät PCE-VT 3800 ±2 % mit Datenlogger

Das Vibrationsmessgerät ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Vibrationsmessgerät für Schwingungen kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Vibrationsmessgerät RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Vibrationsmessgerät ist die automatische Bewertung nach ISO 10816-3. Demnach kann das Vibrationsmessgerät den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Vibrationsmessgerät kann der LiPo Akku wiederaufgeladen werden.

Um die Messwerte weiter zu verarbeiten, können diese auf dem Datensammler für Schwingungen direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Datensammler für Schwingungen gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Datensammler für Schwingungen können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Datensammler für Schwingungen zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden. Beschleunigung
Messbereich 0 ... 399,9 m/s²
Auflösung 0,1 m/s²
Genauigkeit ±2 % @ 160 Hz
Frequenzbereich 10 Hz ... 10 kHz,
1 kHz ... 10 kHz
Geschwindigkeit
Messbereich 0 ... 399,9 mm/s
Auflösung 0,1 mm/s
Genauigkeit ±2 % @ 160 Hz
Frequenzbereich 10 Hz ... 1 kHz
Weg
Messbereich 0 ... 3,9 mm
Auflösung 1 µm
Genauigkeit ±2 % @ 160 Hz
Frequenzbereich 10 Hz ... 200 Hz

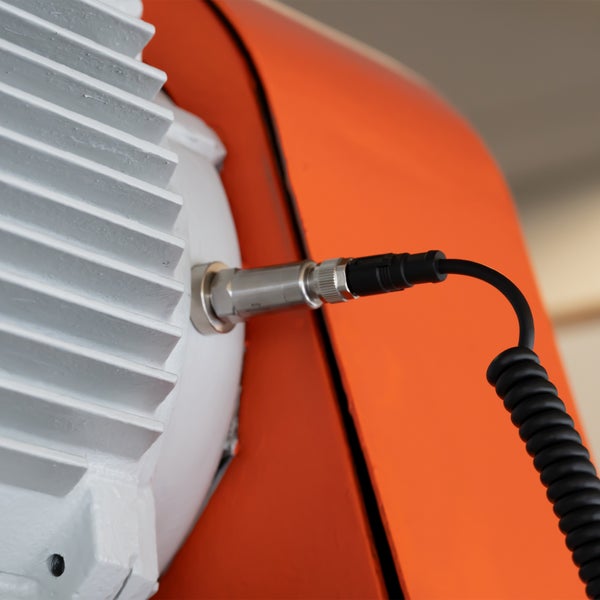

Sensor
Bezeichnung PCE-VT 3xxx SENSOR
Zusatzbeschreibung Resonanzfrequenz: 24 kHz,
Querempfindlichkeit: Δ 5%,
Zerstörungsgrenze: 5000 g (Peak),
Gehäusematerial: Edelstahl,
Befestigungsgewinde: ¼ - 28
Abmessung Ø 17 x 46 mm
Allgemeine technische Daten
Anzahl Messkanäle 1
Messfunktionen RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Einheiten metrisch, imperial
Frequenz 10 ... 10000 Hz
Display Typ LCD mit Beleuchtung
Displaygröße 2,8 Zoll
Speichermedium Interner Speicher
Speicherkapazität 2160000 Werte
Speicherintervall von 1 s
Speicherintervall bis 12 min.

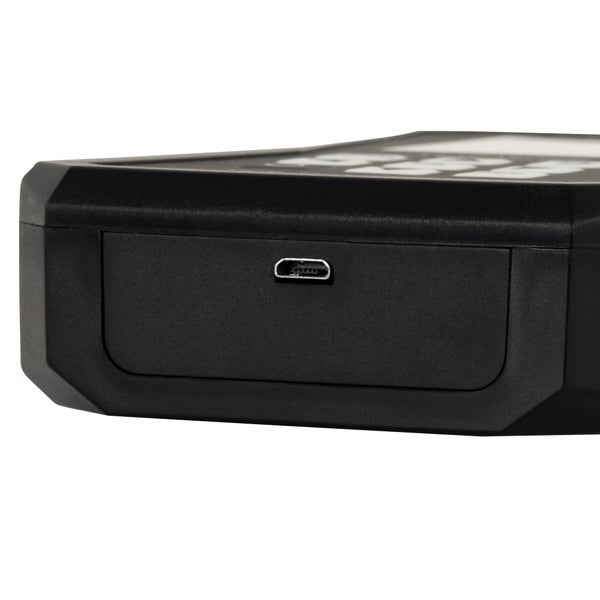

Schnittstelle Micro-USB
Norm(en) ISO 10816-3
Menüsprache Englisch (US), Polnisch, Spanisch, Deutsch, Chinesisch, Russisch, Japanisch, Französisch, Italienisch, Türkisch, Niederländisch, Portugiesisch
Schutzklasse (Gerät) IP52
Spannungsversorgung Akku: 3,7 V,
USB: 5 VDC, 500 mA
Gewicht 239 g
Weitere Gewichte Vibrationssensor 52 g
Weitere Abmessungen Vibrationssensor Ø17 x 46 mm
Betriebsbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Lagerbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Kapazität 2500 mAh
Abmessungen ( L x B x H ) 165 x 85 x 32 mm
