PCE Instruments Beschleunigungsaufnehmer PCE-VT 3800S

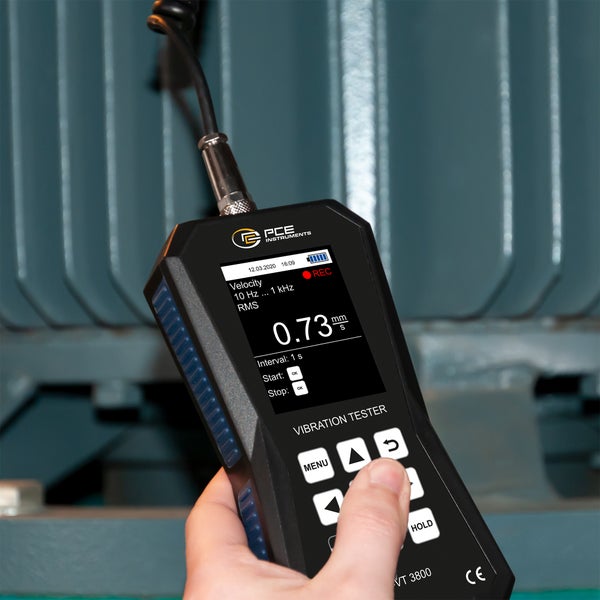

Das Vibrationsmessgerät ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Vibrationsmessgerät kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Vibrationsmessgerät RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Vibrationsmessgerät ist die automatische Bewertung nach ISO 10816-3. Demnach kann das Vibrationsmessgerät den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Vibrationsmessgerät kann der LiPo Akku wiederaufgeladen werden.

Um die Messwerte weiter zu verarbeiten, können diese auf dem Vibrationsmessgerät direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Vibrationsmessgerät gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werden. Mit der Software zum Vibrationsmessgerät können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für das Vibrationsmessgerät zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden. Beschleunigung
Messbereich 0 ... 399,9 ft/s²
Auflösung 0,1 ft/s²
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 10 kHz,
1 kHz ... 10 kHz
Geschwindigkeit
Messbereich 0 ... 399,9 km/h
Auflösung 0,1 mm/s
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 1 kHz
Weg
Messbereich 0 ... 3,9 inch
Auflösung 1 inch
Genauigkeit ±2 %
Frequenzbereich 10 Hz ... 200 Hz
Sensor
Bezeichnung PCE-VT 3xxxS
Zusatzbeschreibung Resonanzfrequenz: 24 kHz,
Querempfindlichkeit: Δ 5%,
Zerstörungsgrenze: 5000 g (Peak),
Gehäusematerial: Edelstahl und Kunststoff,
Befestigungsgewinde: ¼ - 28
Abmessung Ø 29 x 81 mm
Allgemeine technische Daten
Anzahl Messkanäle 1
Messfunktionen RMS, Peak, Peak-Peak, Scheitelfaktor (Crest-Faktor)
Frequenz 10 ... 10000 Hz
Display Typ LCD
Displaygröße 2,8 Zoll
Speichermedium Interner Speicher
Speicherkapazität 2160000 Werte
Speicherintervall von 1 s
Speicherintervall bis 12 min.
Schnittstelle null
Menüsprache Englisch (US), Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Schutzklasse (Gerät) IP52
Spannungsversorgung Akku: 3,7 V,
USB: 5 VDC, 500 mA
Gewicht 239 g
Weitere Gewichte Vibrationssensor 119 g
Weitere Abmessungen Vibrationssensor Ø 29 x 81 mm
Betriebsbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Lagerbedingungen -20 ... 65 °C , 10 ... 95 % r. F.
Kapazität 2500 mAh
Abmessungen ( L x B x H ) 165 x 85 x 32 mm
