Multischalter 8 Teilnehmer & 1 Satellit, Quad- & Quattro LNB tauglich, kein Netzteil notwendig, DVB-S Multiswitch 5/8 mit eco Sparmodus

Highlights:

•

• Eingänge: 4 x SAT Eingang für 1 Satelliten (z.B. Astra, Eutelsat oder Hotbird o.Ä.), 1 x passiver terrestrischer Eingang für Rundfunk, DVB-T/T2 / DAB + / DVB-C

• Ausgänge: 8 x für Sat-Receiver oder TV-Geräte mit integriertem SAT-Tuner

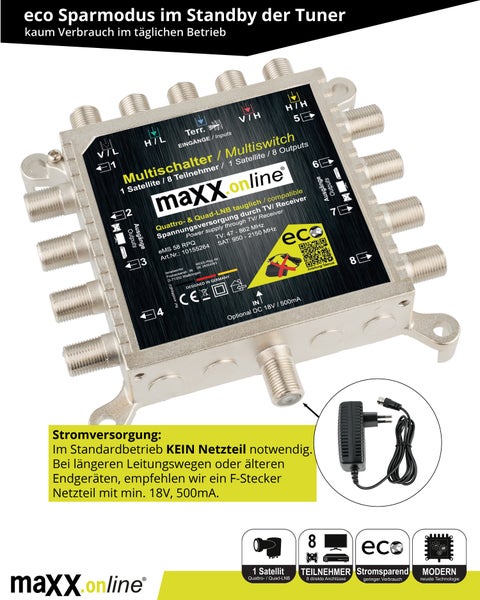

• Netzteil: optionaler Anschluss für 18V 500 mA (nicht im Lieferumfang enthalten – Art.Nr. 35141562-1 Netzteil NT-18)

• LNB: Quattro mit 4 fixen Polarisationen oder Quad-LNB

• Bild- und Tonqualität in HD, Full-HD, HDTV, 4K, 8K und UHD

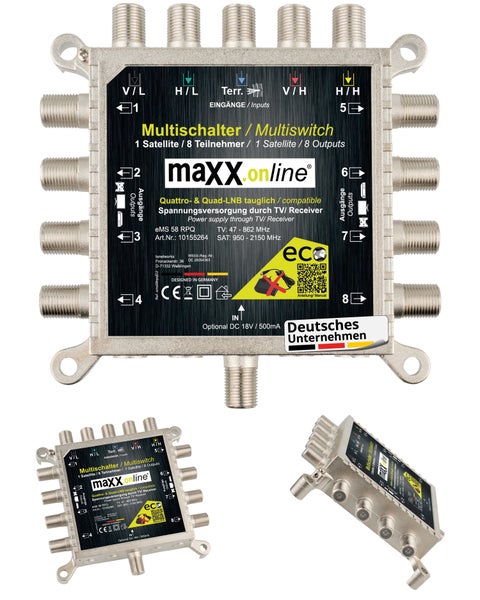

Der maxx.onLine Multischalter eMS 58 RPQ ist ein moderner und kompakter Multischalter für 8 Teilnehmer und einen Satelliten. Der Sat-Multischalter ist flexibel im Eingang: Er kann über ein Quad- oder Quattro-LNB versorgt werden, z.B. Astra, Hotbird, Eutelsat o.Ä. Terrestrische Signale wie DVB-T2, DAB+ oder Kabelfernsehen DVB-C können über den Terr.-Eingang eingespeist werden. Dank modernster Technik wird kein Netzteil benötigt, da der LNB über die angeschlossenen Teilnehmer (Receiver oder Fernseher) mit der notwendigen Spannung versorgt wird.
Der Multischalter verfügt über einen Eco-Sparmodus und bietet eine exzellente Signalverteilung mit geringer Durchgangsdämpfung. Der 5-in-8-Multischalter ist perfekt für Einfamilienhäuser, Mehrfamilienhäuser, Gästehäuser oder kleine Hotels geeignet. Über den eingespeisten Satelliten kann die maximale Sendervielfalt mit hervorragender Bild- und Tonqualität in HD, Full-HD, HDTV, 4K, 8K und UHD empfangen und verteilt werden. Bis zu 8 Sat-Dosen, Receiver oder Fernseher können direkt komplett unabhängig voneinander angeschlossen werden.
Montage & Installation
Der Multischalter eMS 58 RPQ ist für die senkrechte Montage an der Wand vorgesehen. Dazu werden die Montagefüße des Multischalters an der Wand befestigt.
Empfehlung: Es wird empfohlen, den Multischalter auf einem Lochblech zu montieren.
Die Geräte und die Koaxialleitungen müssen nach EN 60728-11 in den Potentialausgleich des Gebäudes integriert werden. Dazu wird ein 4mm² Erdungsdraht an der Potentialausgleichsklemme des Multischalters angeschlossen. Für den Potentialausgleich der Koaxialleitungen kann z. B. ein Erdungsblock oder Erdungswinkel verwendet werden.

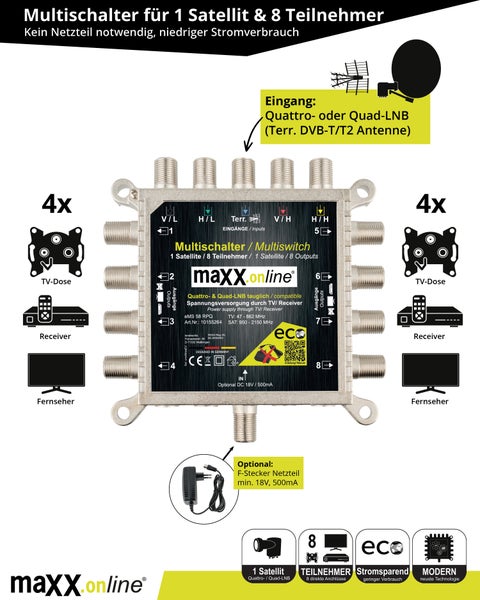

Die vier Zuleitungen vom LNB und ggf. von der terrestrischen Antenne werden an den entsprechenden Anschlüssen V/L (vertikal low), H/L (horizontal low), V/H (vertikal high), V/H (horizontal high) und Terr. angeschlossen.
Bitte darauf achten, dass bei einem Quattro-LNB die Ebenen richtig zugeordnet werden. Die Ausgänge des LNBs und die Eingänge des Multischalters sind entsprechend gekennzeichnet. Bei einem Quad-LNB ist die Reihenfolge nicht wichtig.
WICHTIG: Alle 4 Eingänge (Terr. ausgenommen) müssen belegt sein. Twin- oder Single-LNBs funktionieren nicht.
Technische Daten:

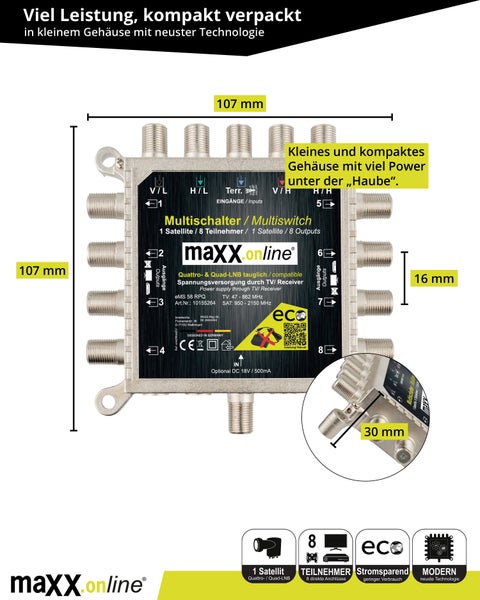

Maße: 80x80x20mm (ohne Buchsen)
Frequenzbereich: SAT.: 950....2150 MHz / Terr.: 5....790 MHz
Dämpfung: SAT: - 4 dB bei 950 MHz / + 2 dB bei 2150 MHz | Terr.: - 18 dB +/- 2 dB
Eingangspegel SAT.: max. 95dbμV
Ausgangspegel SAT.: max. 97dbμV
LNB-Versorgung: Über angeschlossene Receiver bzw. Teilnehmer max. 500 mA
Günstig im Verbrauch, nur typ. 3,3 Watt mit ECO LNBs (120mA Stromaufnahme)
Temp. Bereich + Nutzung: - 20….+ 65C trockene Innenräume
Gut zu wissen - laufenden Kosten, Stromverbrauch und Vergleich

•

• Nutzungsdauer: Da der 5 in 8 Multischalter ohne Netzteil nicht 24h im Dauerbetrieb ist, können ca. 50% (die Erfahrung zeigt, dass der Multischalter 12h am Tag nicht genutzt wird) an Nutzungsdauer abgezogen werden.

• Strompreis: 0,33 € pro kWh


Verbrauch bei einem eco LNB mit 120mA Stromaufnahme bei 3,3 Watt
Zeitperiode | Strom­verbrauch | Stromkosten
pro Tag | 0,04 kWh | 0,01 €
in der Woche (an 7 Tagen) | 0,28 kWh | 0,09 €
in 4 Wochen | 1,11 kWh | 0,37 €
im Jahr | 14,41 kWh | 4,76 €
in 5 Jahren | 72,07 kWh | 23,78 €
in 10 Jahren | 144,14 kWh | 47,57 €
Verbrauch bei einem klassischen LNB mit 220mA Stromaufnahme bei 5 Watt
Zeitperiode | Strom­verbrauch | Stromkosten
pro Tag | 0,06 kWh | 0,02 €
in der Woche (an 7 Tagen) | 0,42 kWh | 0,14 €
in 4 Wochen | 1,68 kWh | 0,55 €
im Jahr | 21,84 kWh | 7,21 €
in 5 Jahren | 109,20 kWh | 36,04 €
in 10 Jahren | 218,40 kWh | 72,07 €

Verbrauch bei mit einem klassischen 5 in 8 Multischalter mit Netzteil bei 10 Watt und 24 Stunden betrieb.
Zeitperiode | Strom­verbrauch | Stromkosten
pro Tag | 0,24 kWh | 0,08 €
in der Woche (an 7 Tagen) | 1,68 kWh | 0,55 €
in 4 Wochen | 6,72 kWh | 2,22 €
im Jahr | 87,36 kWh | 28,83 €
in 5 Jahren | 436,80 kWh | 144,14 €
in 10 Jahren | 873,60 kWh | 288,29 €
Netzteil: optionaler Anschluss für 12V 300-1000 mA (Netzteil NT-18 ist dazu kompatibel, nicht im Lieferumfang enthalten; Art.Nr.: 35141562-1)
