Koaxialkabel Überspannungsschutz & Mantelstromfilter für Antennenverstärker Kabel TV / DVB-C / DVB-T2, Musikanlage, Blitzschutz, galvanische Trennung, Brummfilter Antennenkabel DOCSIS 4.0

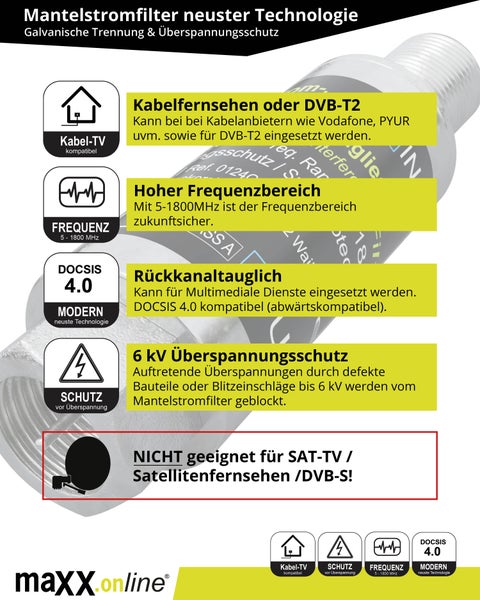

Highlights:

• Schützt Menschen und sensible Elektronik vor elektrischen Schlägen und Überspannungen bis 6 kV
• Dient dem Schutz vor elektromagnetischen Störungen und zur Vermeidung von Brummschleifen, die durch Potentialverschiebungen entstehen können.
• Zur Vermeidung von Ausgleichsströmen zwischen unterschiedlichen Potenzialen Kapazitive Trennung von Innen- und Außenleiter, trennt Masse von Antennen und Empfangsgeräten (z.B. Fernseher, Receiver, Radiotuner, Kabelmodems, Antennenverstärker uvm.)
• Hoher Frequenzbereich bis 1800 MHz z.B. bei Vodafone im Kabelfernsehen DVB-C, DVB-T2 HD
• Rückkanaltauglich
• DOCSIS 4.0 kompatibel (abwärtskompatibel)
• Geringe Durchgangsdämpfung
• Hohes Schirmungsmaß (Klasse A)

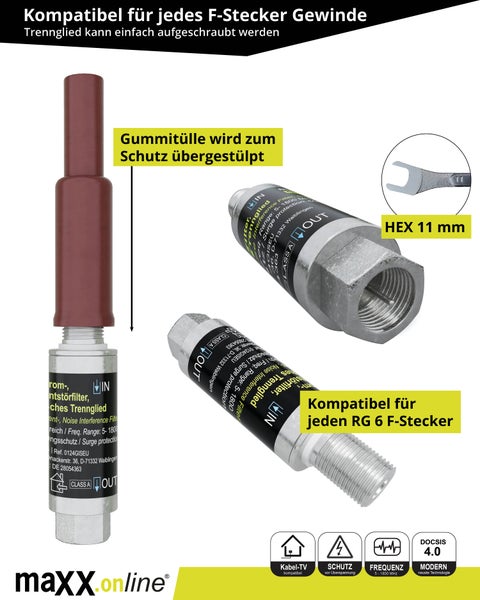

• Einfache Installation - zum Aufdrehen oder aufstecken über Adapter wie z.B. IEC oder Cinch


Das Galvanische Trennglied GIS-BK 1.8G übernimmt wichtige Aufgaben wie:

1. Trennt galvanisch unterschiedliche Potentiale
2. Schutz vor Ausgleichströmen
3. Verhindert Brummen und Störungen zwischen unterschiedlichen Potentialen
4. Schützt vor Überspannung bis 6 kV

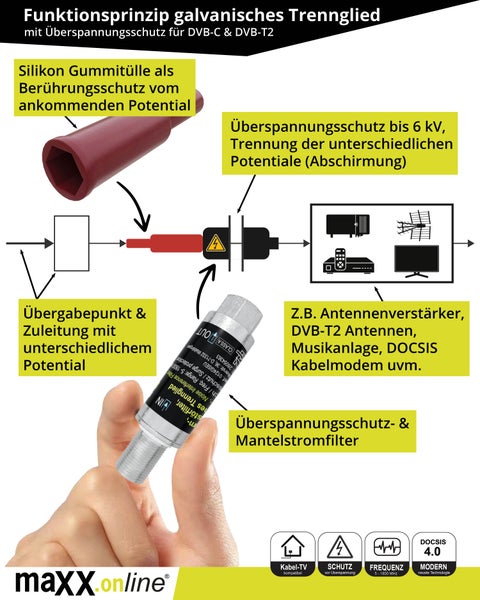

Beispiel bei einer Kabel TV Anlage: Unterschiedliche Potentiale sind automatisch dann gegeben, wenn der eigene Hausanschluss mit dem Hausübergabepunkt (HÜP) vom Kabelanbieter verbunden ist. Das galvanische Trennglied trennt somit alle Bauteile der Kabel TV Anlage innerhalb des Gebäudes vom örtlichen Kabelnetz (Netzebene 3) des Kabelanbieters.Dabei ist darauf zu achten, dass das ankommende Koaxialkabel mit F-Stecker vom Hauptübergabepunkt berührungssicher mithilfe der F-Stecker Gummitülle versteckt wird. Somit entsteht automatisch ein Schutz gegen gefährliche Berührspannungen.Auftretende Überspannungen durch defekte Bauteile oder Blitzeinschläge bis 6 kV werden durch das galvanische Trennglied geblockt und nicht ungehindert an nachfolgende Geräte weitergegeben.Die Installation ist mit IN und OUT selbsterklärend, dazu kann das galvanische Trennglied schnell und einfach am Endgerät angeschlossen werden. Der Mantelstromfilter schützt mit wenig Aufwand und Geld - Mensch & sensible Elektronik!Technische Daten:
Widerstand / Impedanz: 75 Ω
Frequenzbereich / Frequency Range: 5-1800 MHz
Durchgangsdämpfung / Insertion Loss: 0.3 (5-300 MHz) ... 1.3 dB (1500-1800MHz)
Rückflussdämpfung / Return loss: 18 dB (5-10 MHz) – 14 dB (1500-1800 MHz)
Galvanische Isolierung / Galvanic Isolation: < 0.7mA @ 2120V D C , 60 Sekunden
Galvanische Isolierung Eingang (IN) / Ausgang (OUT) / Galvanic isolation input (IN) / output (OUT): < 2mA @ 230V AC , 60 Sekunden
Überspannungsschutz / Spannungsfestigkeit / Surge protection: 6 kV (widersteht IEEE C62.41-1991 Kategorie A3 Überspannung 6kV)
Klasse A Schirmungsmaß / Screening factor: <85 dB (5-100 MHz)  - < 55 dB (1500-1800 MHz)
Abmaße/ Dimensions: Ф15.5 × 56.5 mm
Gewicht / Weight: 33gLieferumfang:
- GIS-BK 1.8G Galvanisches Trennglied
- F-Stecker Gummitülle
