Abstandsmontagesystem Tox Thermo Proof Mini M8x120 mm 2 Stück

Befestigung

Schwerlast-Befestigung

8 mm

14 mm

120 mm

Galvanisch verzinkt

2 Stück

Beton, Vollstein m. dichtem Gefüge, Mauerziegel, Porenbeton, Dämmstoffplatten (Polystyrolplatten, Polyurethan, Hartschaumplatte, etc.)

Außen, Innen

Kunststoff, Stahl

90 mm

70 mm

TX

Metrisches Gewinde

Vollgewinde

2x Iso Spacer, 2x Gewindestange M8x120 mm, 1x Montagegewindestift M6/M10, 2x Spreizdübel Barracuda 14x70 mm, 2x Spreizdübel Barracuda 5x25 mm, 2x Flexi Cap M10

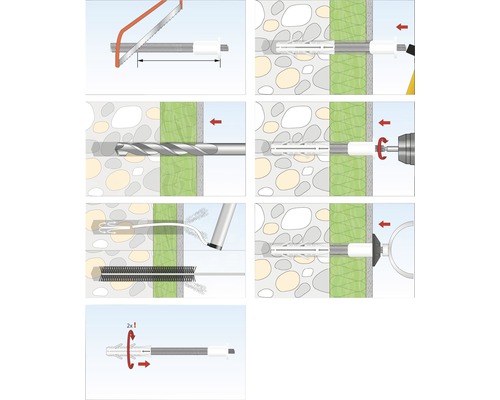

Gewindestange auf die benötigte Länge kürzen. Bohrloch mit Ø14 mm im Baustoff erstellen(Bohrlochtiefe 90 mm + WDVS). Bohrloch reinigen. Barracuda 14/70 mir max. zwei Umdrehungen auf die Gewindestange aufdrehen. Den vormontierten Thermo Proof Mini in das Bohrloch einschlagen, bis der Iso-Spacer mit der Außenwand bündig ist. Fertig eindrehen bis der Kragen des Iso-Spacer bündig am Putz anliegt. Für Regenfallrohrbefestigung: Abdeckkappe TOX Flexi Cap aufstecken und Rohrschelle montieren. Für Montage mit M6 Schraube: Montagegewindestift ausdrehen. Befestigung des Anbauteils mit M6 Schraube. Für Montage mit Spannplattenschraube 3-5 mm: Montagegewindestift ausdrehen. Barracuda 6/25 in den Iso-Spacer einschlagen. Befestigung des Anbauteils mit einer Ø3,0-5.0 Schraube.

4049563030051
