Vorbaurollladen montieren

Vorbaurollladen montieren

Vorbaurollläden sind die ideale Lösung für einen nachträglichen Einbau. Gegenüber herkömmlichen Rollläden haben sie sogar den Vorteil, dass Wärmebrücken vermieden werden.

Hier zeigen wir Dir Schritt für Schritt wie Du solche Rolladen montierst.

Das brauchst Du

Material

Vorbereitung

Vor Fensterlaibung

01

Vorbaurollläden sind die ideale Lösung für einen nachträglichen Einbau. Gegenüber herkömmlichen Rollläden haben sie sogar den Vorteil, dass Wärmebrücken vermieden werden. Je nach Bausituation kann der Vorbaurollladen vor der Fensterlaibung...

 vorbaurolladen montieren anleitung as 01

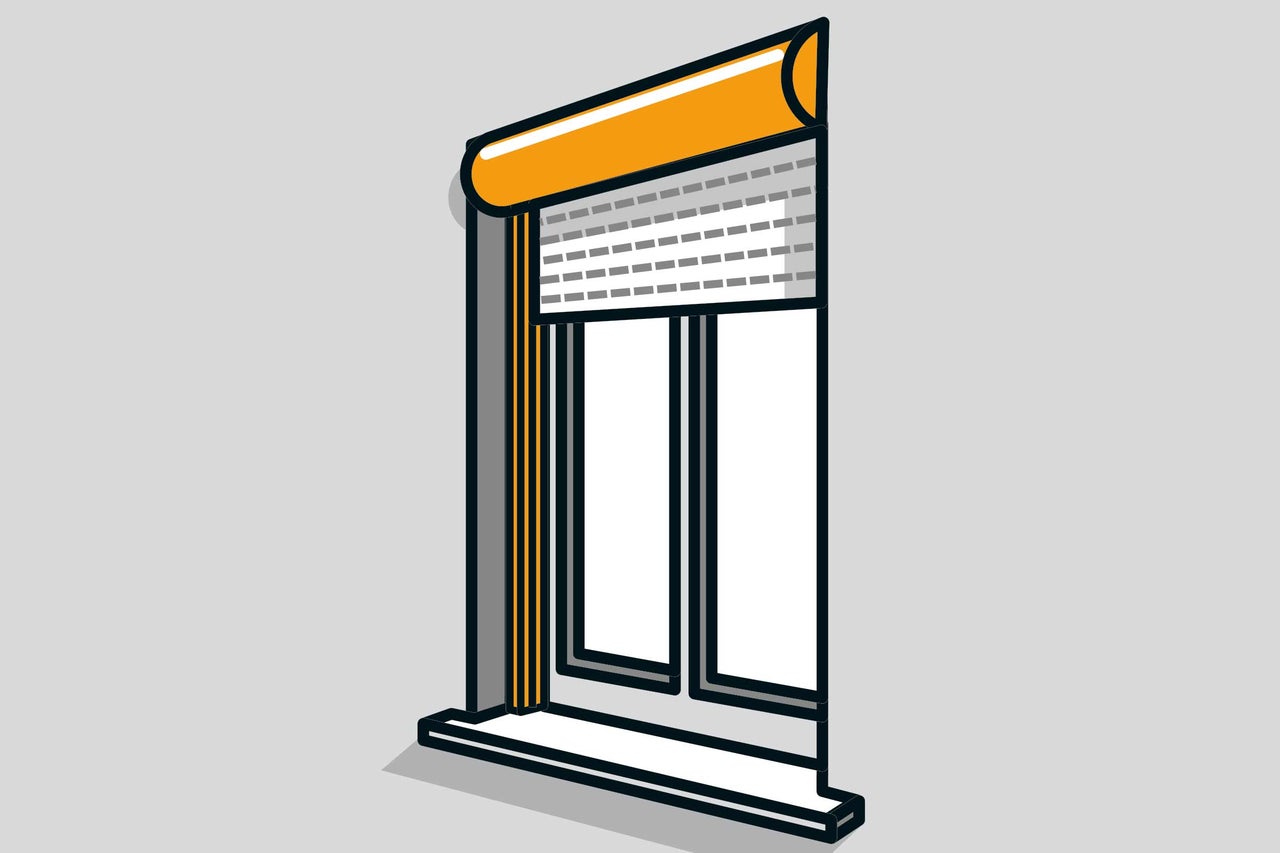

In der Fensterlaibung

02

...oder in der Fensterlaibung montiert werden. Beim Einbau innerhalb der Fensterlaibung kann es u. U. zur Beschattung der oberen Fensterfläche kommen.

 vorbaurolladen montieren anleitung as 02

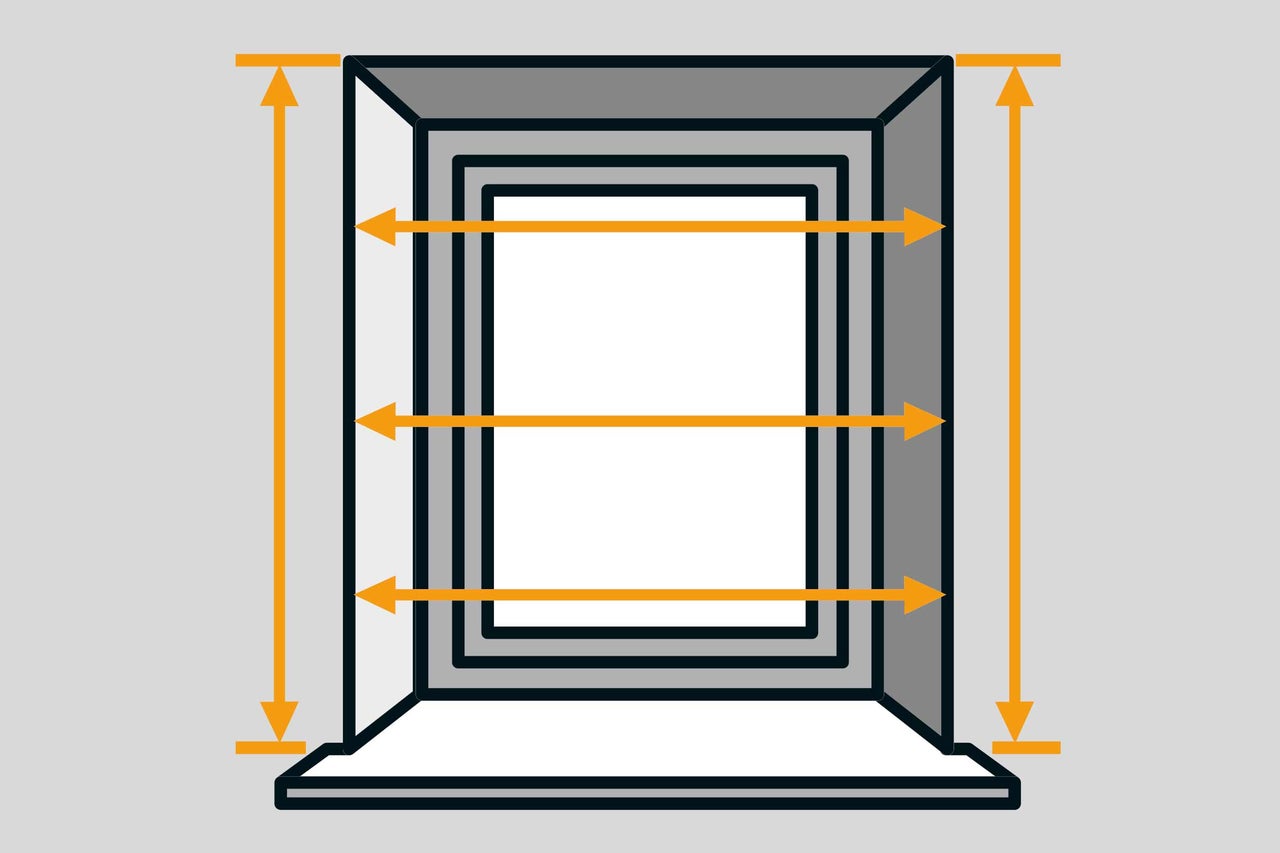

Fensterlaibung ausmessen

03

Für die Bestellung des Vorbaurollladens ist es wichtig, die Fensterlaibung genau auszumessen. Die Breite sollte an 3 Stellen und die Höhe an 2 Stellen gemessen werden.

 vorbaurolladen montieren anleitung as 03

Arbeitsschritte

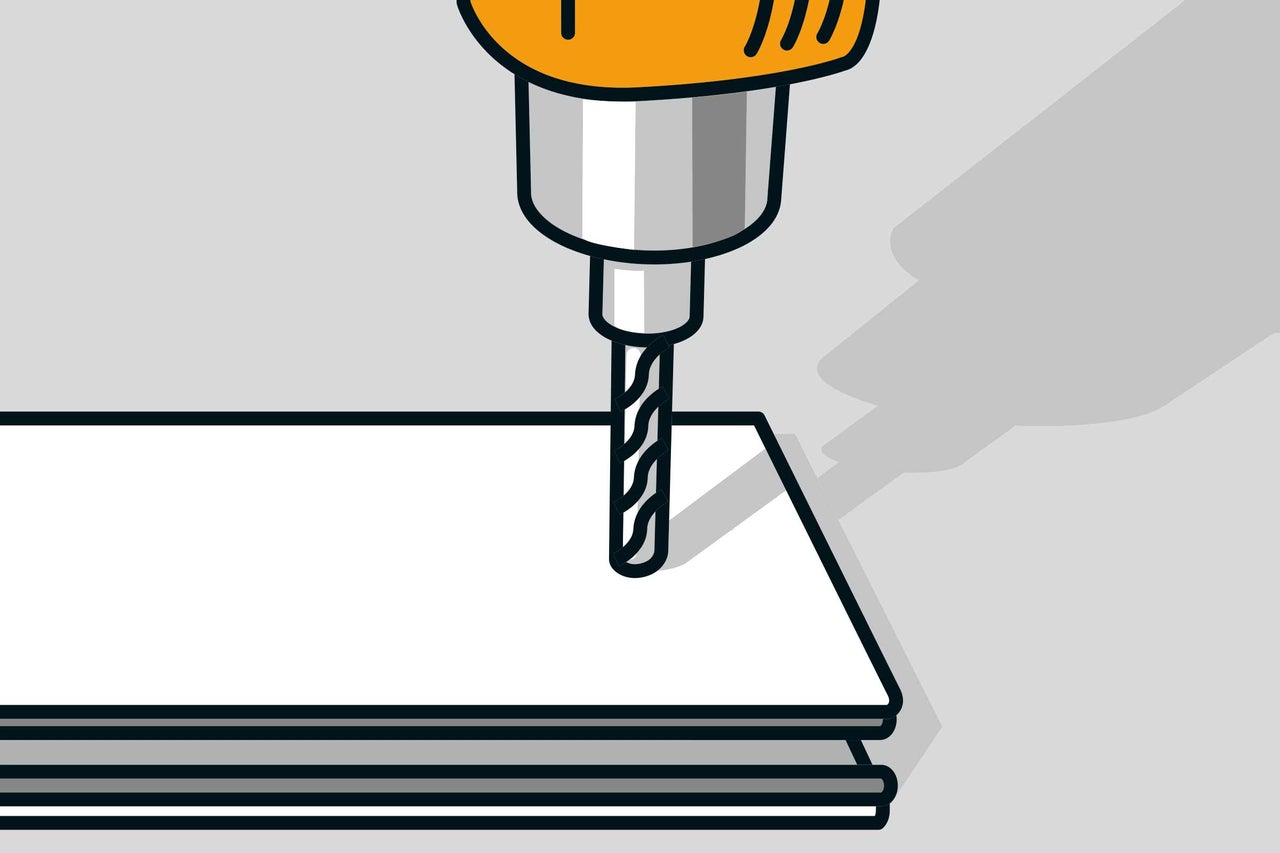

Befestigungslöcher vorbohren

04

Wenn die beiden Führungsschienen noch keine Befestigungslöcher haben, müssen diese vor der Montage vorgebohrt werden.

 vorbaurolladen montieren anleitung as 04

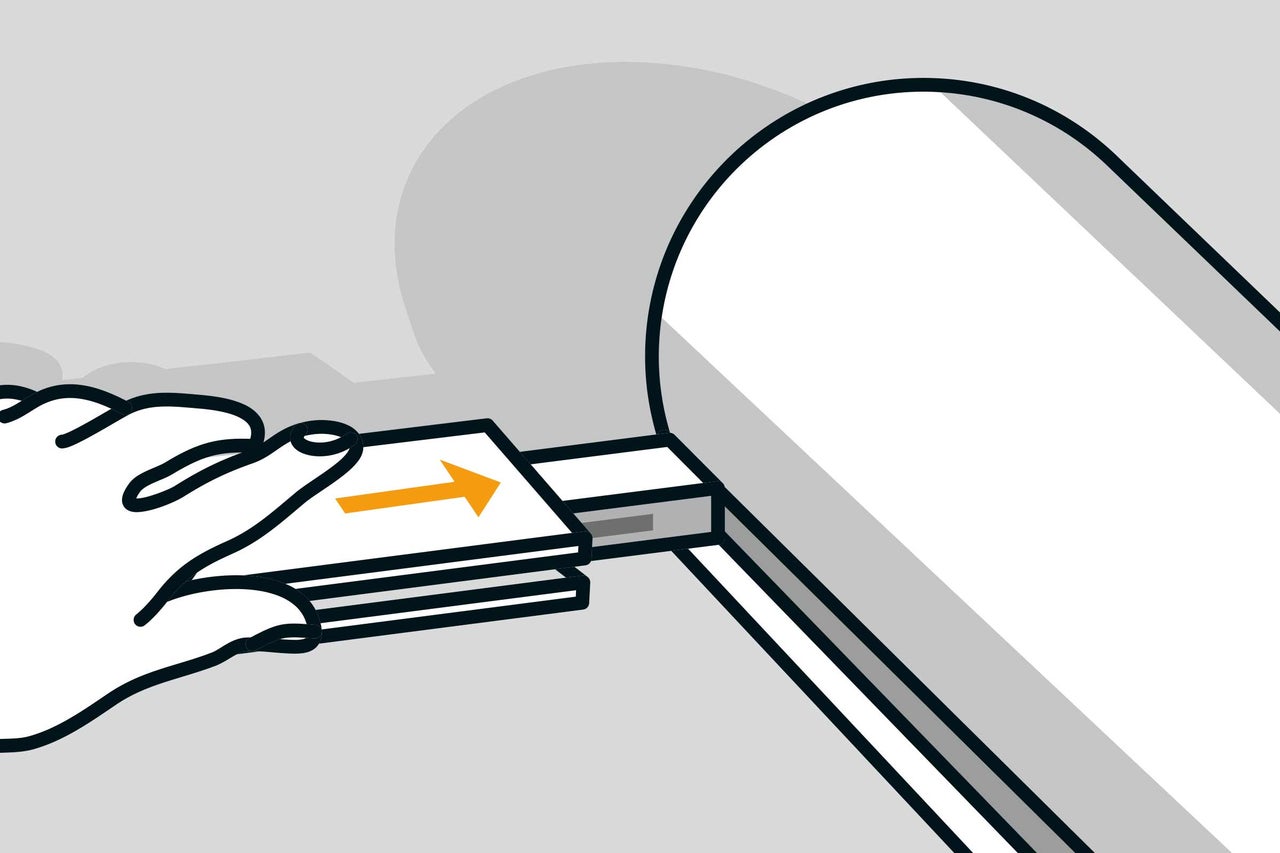

Führungsschienen aufstecken

05

Die Führungsschienen dann auf die beiden Stutzen am Rollladenkasten aufstecken.

 vorbaurolladen montieren anleitung as 05

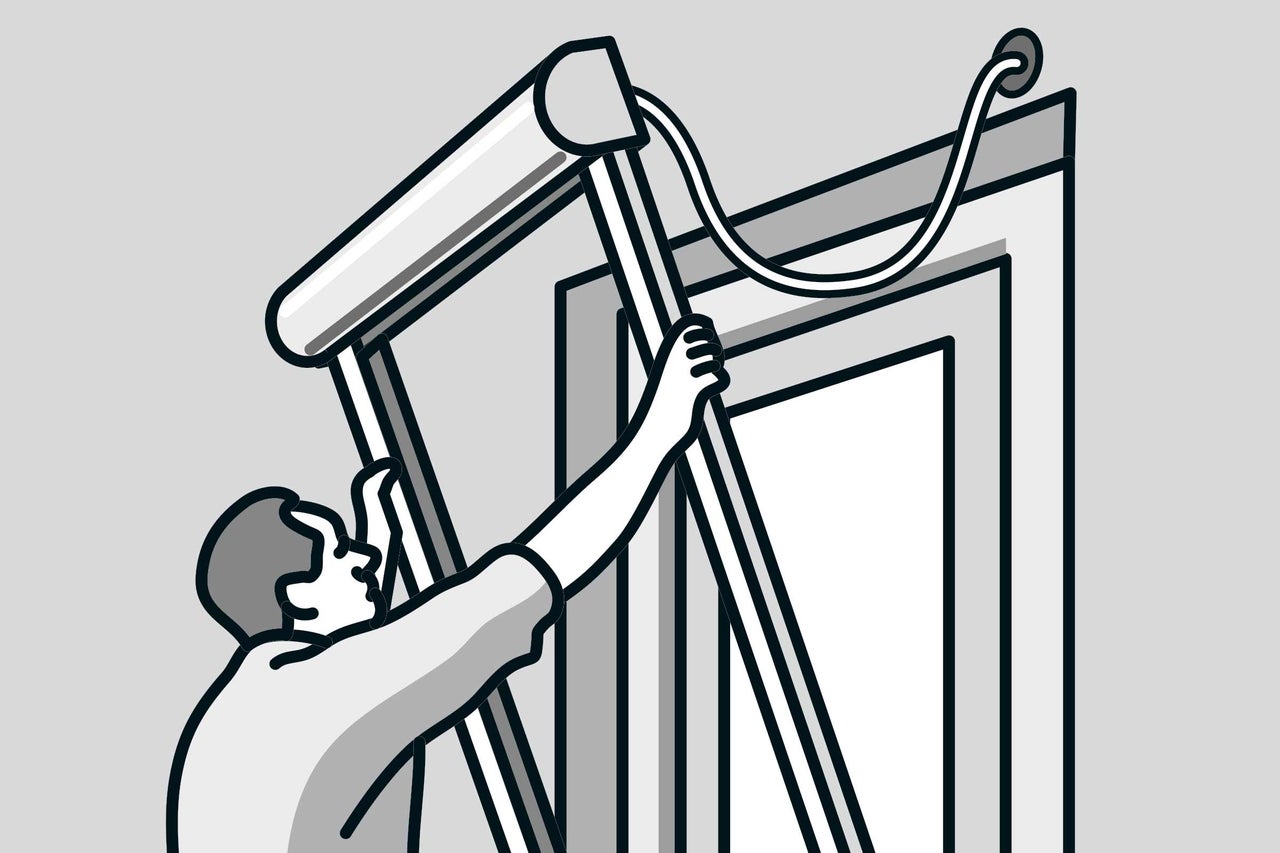

Öffnung in Mauerwerk und Fensterrahmen

06

Vorbaurollläden gibt es mit Gurtzug oder elektrisch betrieben. Je nach Ausführung wird noch eine Öffnung im Mauerwerk bzw. Fensterrahmen für den Gurt oder den Stromanschluss benötigt. Wenn die Öffnung nach Montageanleitung hergestellt ist, kann der Vorbaurollladen aufgestellt werden. Die Befestigung erfolgt nach Herstellerangabe.

 vorbaurolladen montieren anleitung as 06

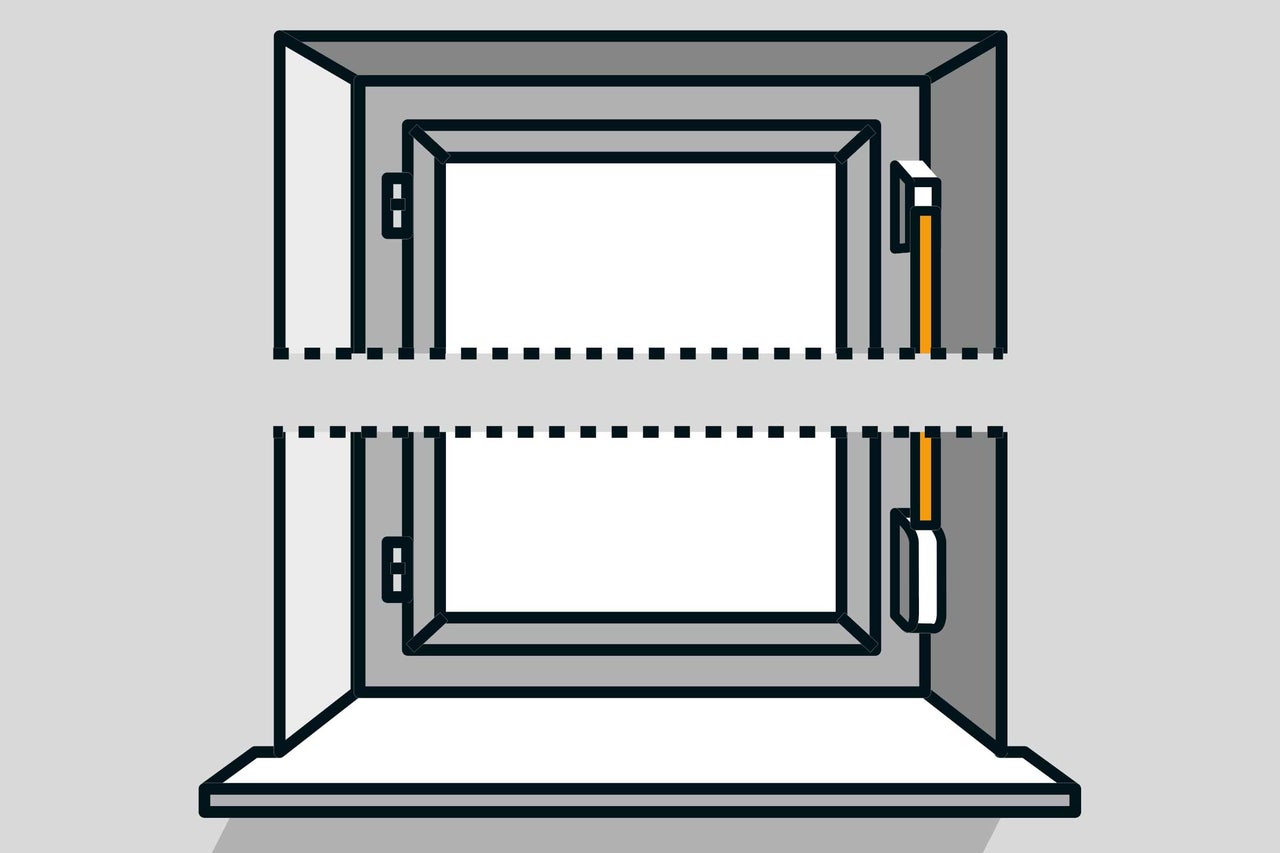

Gurtumlenkung

07

An der Fensterinnenseite wird bei einem handbetriebenen Vorbaurollladen oben am Gurteinlass noch die Gurtumlenkung und unten der Gurtwickler montiert.

 vorbaurolladen montieren anleitung as 07

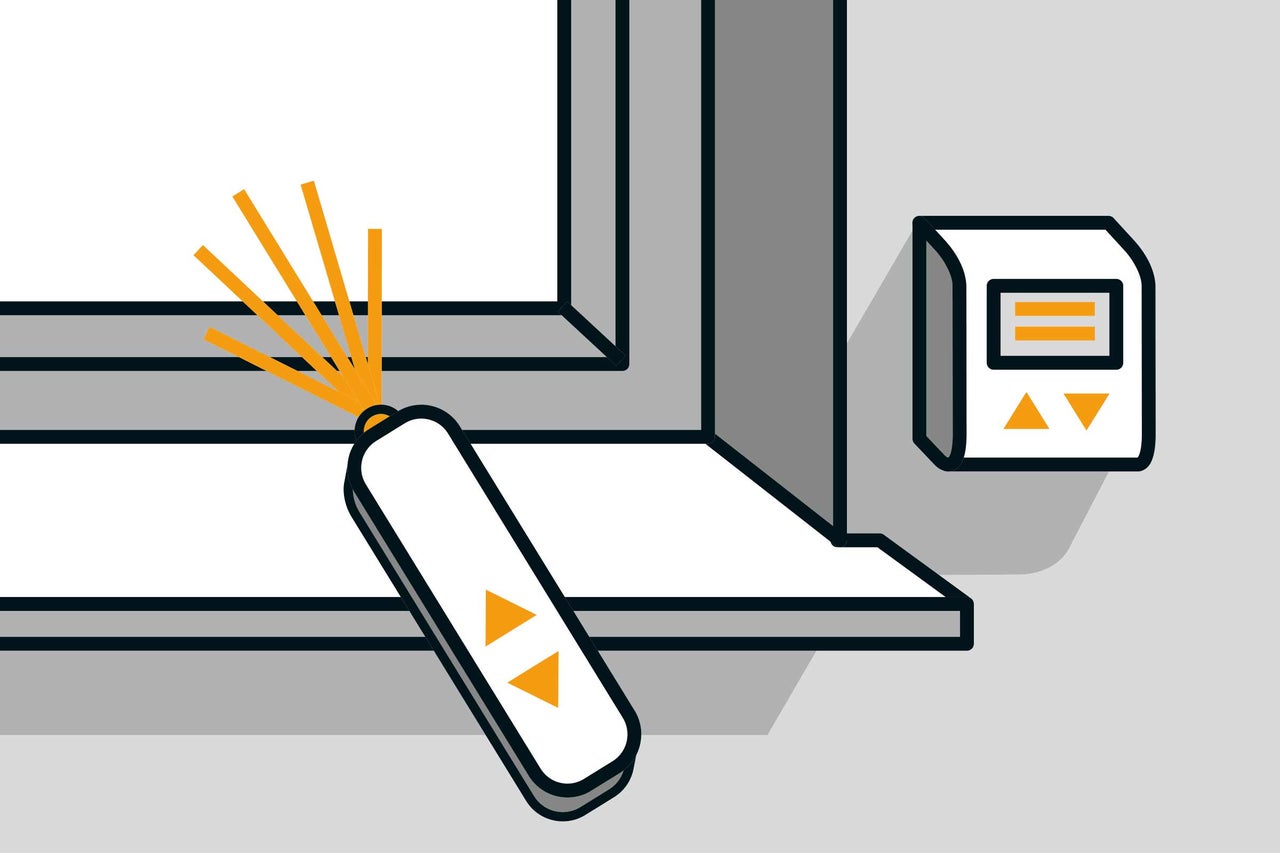

Elektrischer Vorbaurollladen

08

Beim elektrisch betriebenen Vorbaurollladen kann die Steuerung je nach Modell über ein fest eingebautes Bedienelement oder über einen Handsender vorgenommen werden. Die Anfangs- und Endposition des Rollladenpanzers wird über die Programmierung des Bedienelementes oder Handsenders vorgenommen.

Lass die elektrischen Anschlüsse von einem Fachmann ausführen.

 vorbaurolladen montieren anleitung as 08
