Schrauben richtig schrauben

Schrauben richtig schrauben

So klein und doch so stark – Schrauben! Sie sind unscheinbar, meistens sogar unsichtbar und dennoch aus unserem täglichen Leben nicht wegzudenken. In jeder Schraube steckt ein komplexer technischer Prozess. Viele verschiedene physikalische Eigenschaften spielen bei der Unterscheidung von Schrauben eine wichtige Rolle. Aber eine Sache haben sie gemeinsam: sie halten zusammen was zusammen gehört.

Lesezeit 4 min. Schrauben

Welche Schraube für welchen Zweck?

In der Regel besteht eine Schraube aus einem zylindrischen Stift oder einem Bolzen auf den ein Gewinde aufgebracht wird. Dieses Gewinde sorgt für extrem hohe Haltekräfte. Durch das Zusammenspiel von Reibung und Klemmkräften ist es möglich, zwei oder mehr Werkstücke miteinander zu verbinden. Je nach Wunsch ist diese Verbindung jederzeit wieder lösbar oder sie ist dauerhaft. Schrauben unterscheiden sich im Wesentlichen durch das verwendete Metall, ihre Kopf- und Schlitzformen sowie das Gewinde.

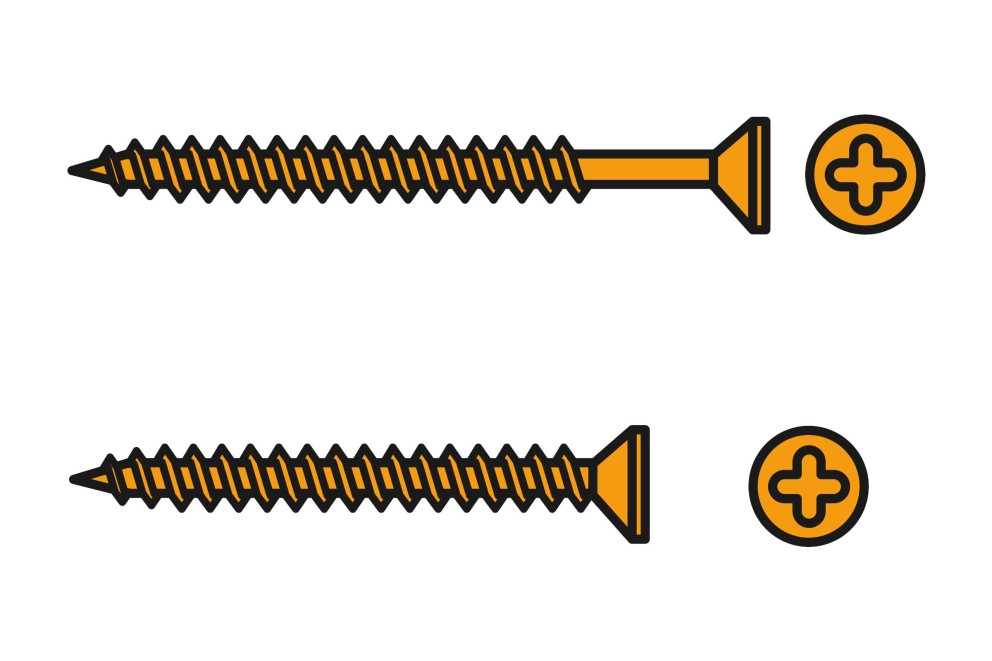

Universalschrauben

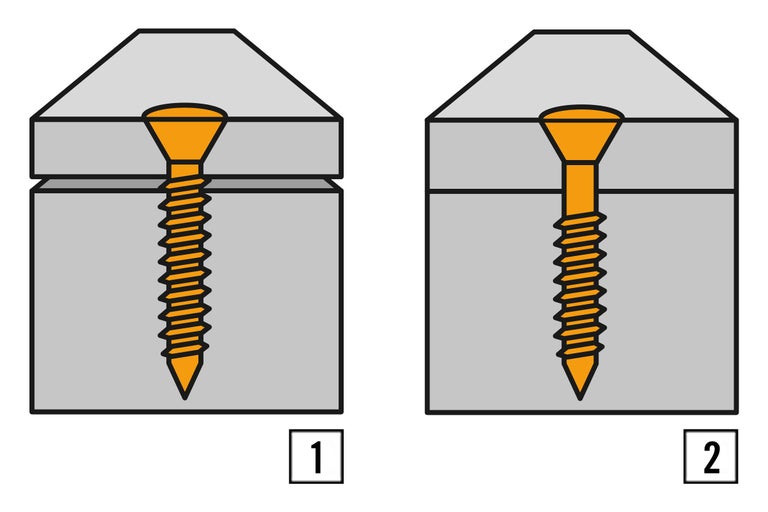

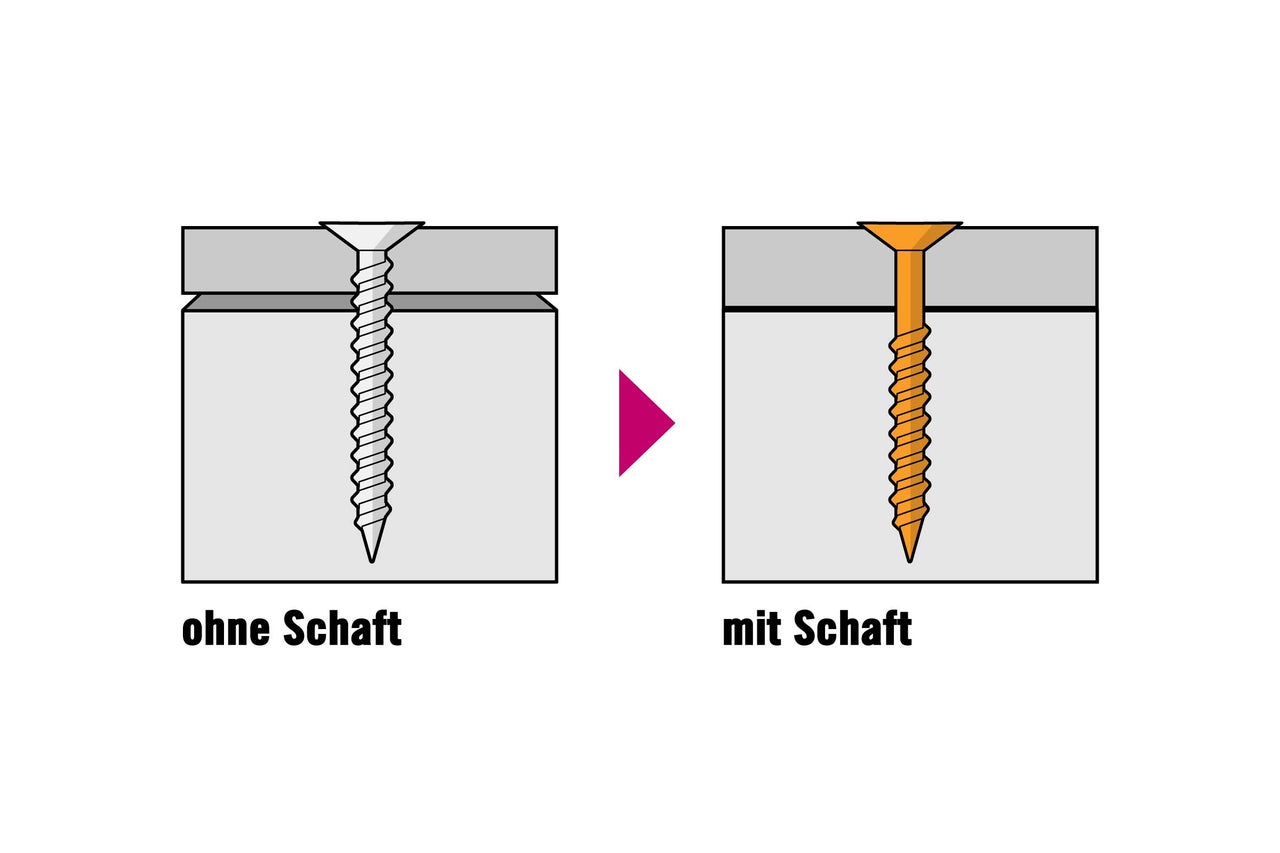

Universal-Allzweckschrauben mit Schaft: Sie eignen sich zum Verbinden zweier Holzteile ohne Spaltbildung. Geringe Einschraubdrehmomente und leichtes Eindrehen durch die Oberflächengleitbeschichtung zeichnen sie aus.

Universal-Allzweckschrauben ohne Schaft: Sie haben ein Vollgewinde und eignen sich zum Verbinden sämtlicher Holzwerkstoffe. Sie haben geringe Einschraubdrehmomente und lassen sich durch Oberflächengleitbeschichtung leicht eindrehen. Sie sind auch für Spanplatten, MDF-Platten, Kunststoff und dünne Blech- und Metallprofile geeignet.

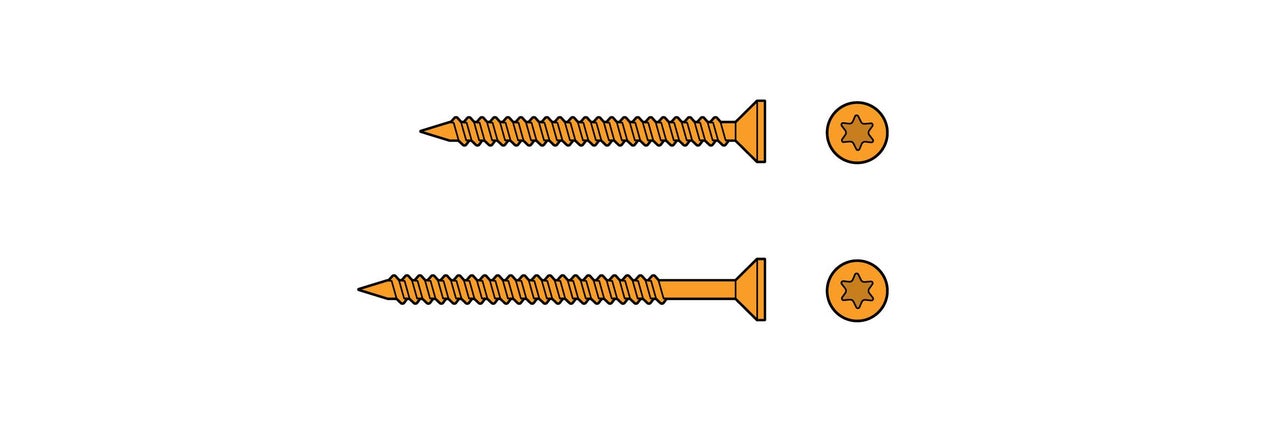

Universalschrauben

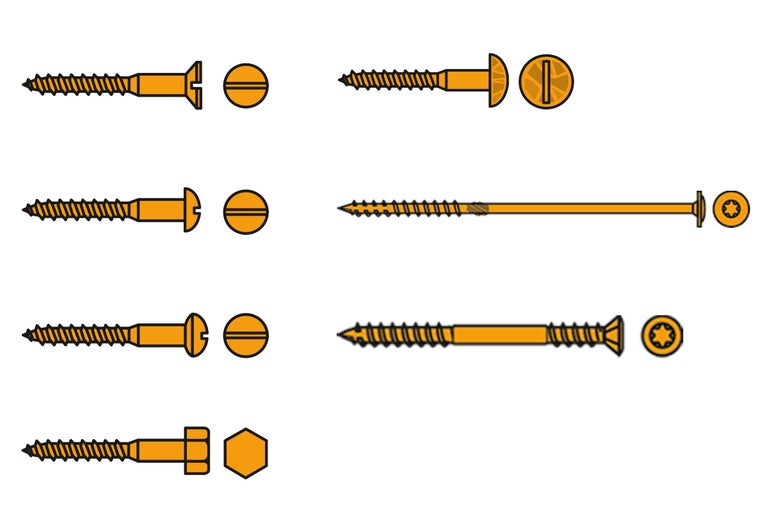

Holzschrauben

Sie sind ideal, um Holzteile miteinander zu verbinden oder auch, um Beschläge oder Schilder auf Holz zu befestigen. Manche Holzschrauben sind auch mit einer Bohrspitze und einem selbst schneidenden Gewinde ausgestattet, das optimal an die Eigenschaften des Materials Holz angepasst ist.

Hornbach
1 2 3 4 5 6 7
Das siehst Du hier
1
Senkkopf-Holzschraube

Zum Verbinden und Befestigen von Beschlägen, Schlüsselschildern usw. Vorteil bei diesen Schrauben ist, dass sie tief in das Holz eingedreht eine ebene Oberfläche zum Holz bilden.

2
Halbrundkopf-Holzschraube

Für Befestigungen ohne Senkloch.

3
Linsenkopf-Holzschraube

Zum Befestigen von Schildern, der Kopf wird bis zum Rand versenkt.

4
Sechskant-Holzschraube

Für feste Holzverbindungen, gute Kraftübertragung beim Eindrehen.

5
Zierkopfschraube

Zum Befestigen von Zierbeschlägen und für dekorative Anwendungen.

6
Konstruktionsschraube

Die extra langen Schrauben wurden speziell für den Holzbau entwickelt. Durch die integrierte Schneidkante lassen sie sich schnell und sicher ohne Vorbohren verarbeiten. Fräsrippen am Schaft reduzieren das Einschraubmoment erheblich.

7
Terrassenschrauben und Justierschrauben

Terrassenschrauben sind aus Edelstahl, mit einer Bohrspitze versehen und haben ein spezielles Fixiergewinde. Daher sind sie ideal für die Verlegung von Holzdielen im Außenbereich. Durch das Fixiergewinde werden die Terrassendielen eng an die Unterkonstruktion gezogen und dort fixiert. Justierschrauben sind verzinkt und werden meist im Innenbereich für die Abstandmontage von Holzlatten auf unebenem Untergrund verwendet (z.B. schiefe Wände im Altbau).

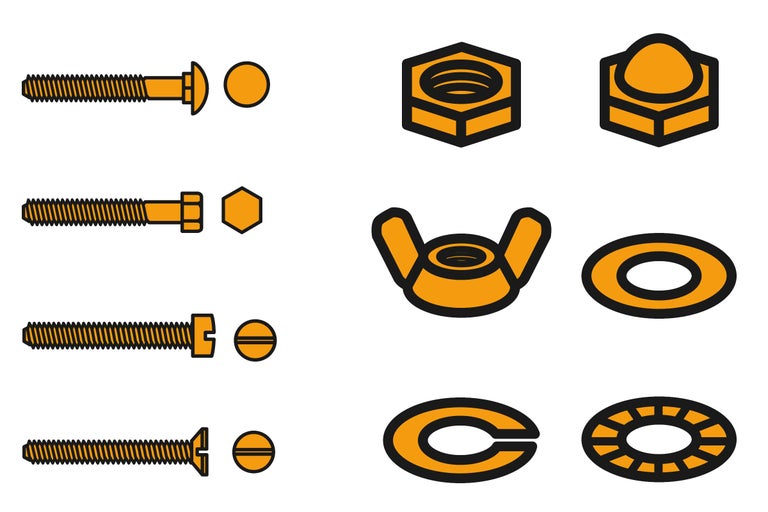

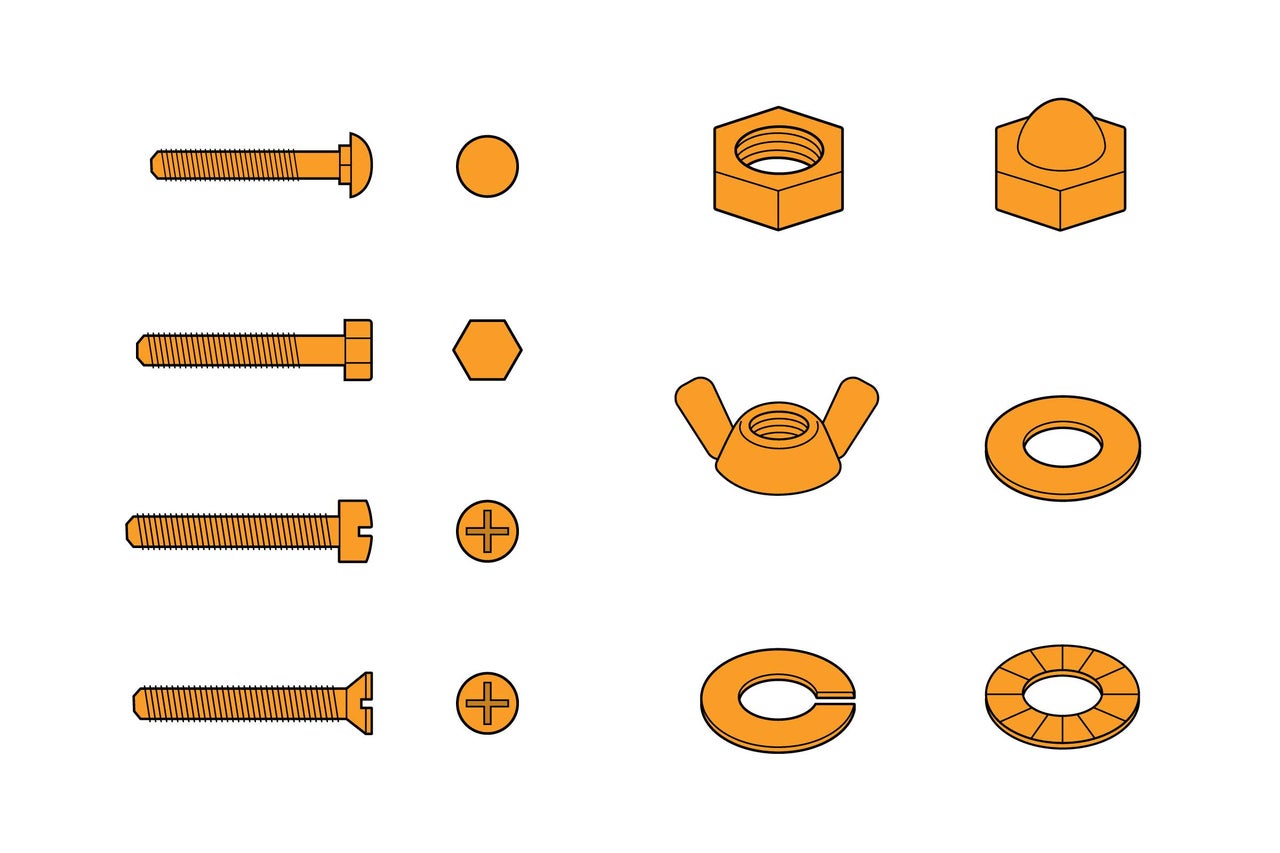

Metallschrauben , Muttern und Unterlegscheiben

Diese Schraubenart mit metrischem ISO-Gewinde verbindet mit einem entsprechenden Gegenstück mit Innengewinde, zum Beispiel einer Mutter, sämtliche Materialien miteinander.

Hornbach
1 2 3 4 5 6 7 8 9 10
Das siehst Du hier
1
Schlossschraube mit Vierkantsatz

Für leichte und schwere Holzverbindungen. Der Vierkant unter dem Kopf verhindert das Drehen der Schraube beim Anziehen der Mutter. Der Flachrundkopf schützt vor Verletzungen (kein offenes Gewindeende oder offener Schraubenkopf) und schützt zudem vor einer Demontage.

2
Maschinenschraube

Sechskantschrauben bzw. Maschinenschrauben werden für alle stabilen Verbindungen eingesetzt. In der Durchsteckmontage können sie in ein vorgeformtes Gegengewinde eingedreht oder mit einer Mutter gekontert werden. Sie verfügen über eine hohe Festigkeitsklasse (Festigkeitsklasse 8.8).

3
Zylinderkopfschraube

Für alle leichten und mittleren Verbindungen. In der Regel werden diese Schrauben in der Durchsteckmontage verwendet. Durch den Zylinderkopf wird ein Einreißen des Oberflächenmaterials verhindert.

4
Senkkopfschraube

Diese Schrauben werden für alle leichten Befestigungen verwendet, bei denen die Verbindung anschließend nicht sichtbar sein soll. Bei dünnem Material (z.B. dünne Bleche, Profile, etc.) sollte diese Schraube nicht verwendet werden, da die Gefahr des Ein- bzw. Ausreißens zu groß ist.

5
Sechskantmutter

Für Schrauben mit metrischem Gewinde oder Zoll-Gewinde.

6
Hutmutter

Deckt das Gewindeende der Schraube ab.

7
Flügelmutter

Kann von Hand festgeschraubt werden.

8
Unterlegscheibe

Vergrößert die Auflagefläche auf dem Werkstück.

9
Federring

Verhindert das Losdrehen der Schraube oder der Mutter.

10
Fächerscheibe

Verhindert das Losdrehen der Schraube oder der Mutter.

Blechschrauben

Mit Blechschrauben lassen sich dünnwandige Teile wie Bleche und Blechverkleidungen, aber auch Kunststofftafeln universell befestigen. Sie sind aus gehärtetem Stahl gefertigt.

Blechschrauben bzw. Blech-Bohrschrauben haben ein Blechschraubengewinde mit Bohrspitze. Damit schneidest Du Dir Dein Gewinde selbst. Je nach Materialstärke empfiehlt es sich jedoch ein Loch als Ansatzpunkt vorzubohren und ggf. anzukörnen. Der Durchmesser sollte kleiner als der Schraubendurchmesser sein. Bei Bohrschrauben kann dies gegebenenfalls entfallen.

Hornbach
1 2 3

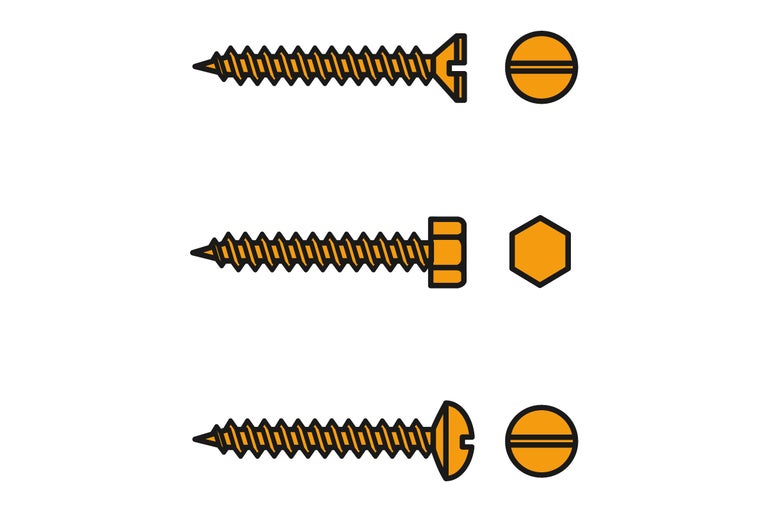

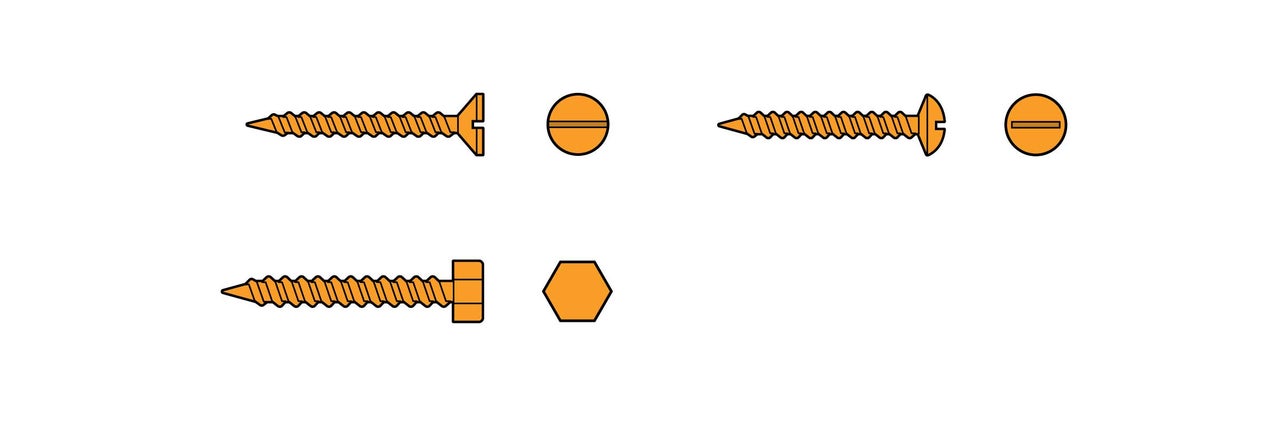

Das siehst Du hier
1
Senkkopf-Blechschraube
2
Sechskant-Blechschraube
3
Linsenkopf-Blechschraube

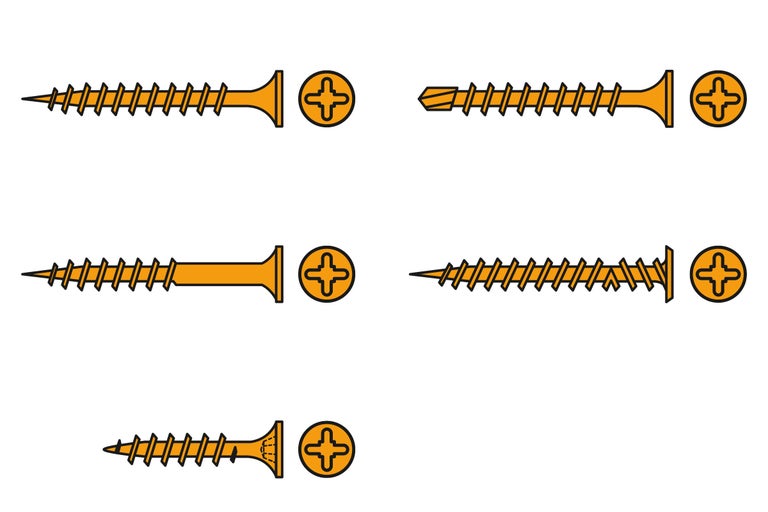

Schnellbauschrauben

Schnellbauschrauben werden im Trockenbau zur Befestigung von Gipskarton- oder Gipsfaserplatten eingesetzt. Sie sind aus Stahl, dessen Oberfläche phosphatiert ist. Diese spezielle Oberflächenbehandlung wird allen Anforderungen auf feuchten Baustellen und durch die Feuchtigkeitseinwirkung aus der Spachtelmasse gerecht und verhindert so die Rostbildung.

Je nach Art der Unterkonstruktion haben Schnellbauschrauben unterschiedliche Schraubengewinde.

Hornbach
1 2 3 4 5

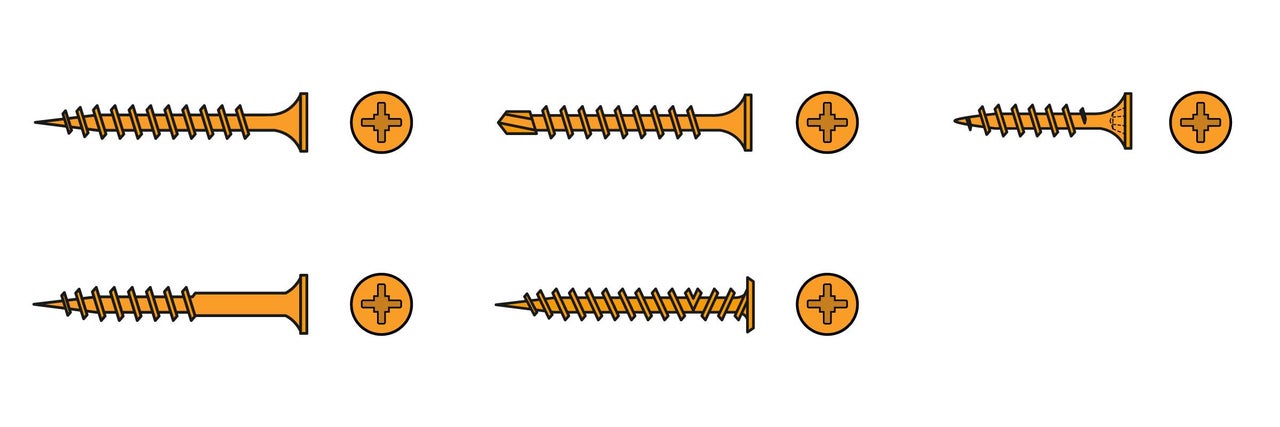

Das siehst Du hier
1
Schnellbauschraube mit Feingewinde

Speziell für Gipskartonplatten auf Ständerwerken (Metallständerwände).

2
Schnellbauschraube mit Grobgewinde

Speziell für Gipskartonplatten auf Holzunterkonstruktion.

3
Gipsfaserschraube

Speziell für verstärkte Gipsfaserplatten. Die „Fräsrippen“ an der Unterseite des Kopfes sorgen für eine leichte Verschraubung. Das spezielle Hoch-Tief-Gewinde gibt einwandfreien Halt.

4
Schnellbauschraube mit Bohrspitze

Speziell für Gipsfaserplatten auf Metallkonstruktion bis 2 mm Blechdicke.

5
Diamantplattenschraube mit gegenläufigem Gewinde

Speziell zum Befestigen von Hartgipsplatten.

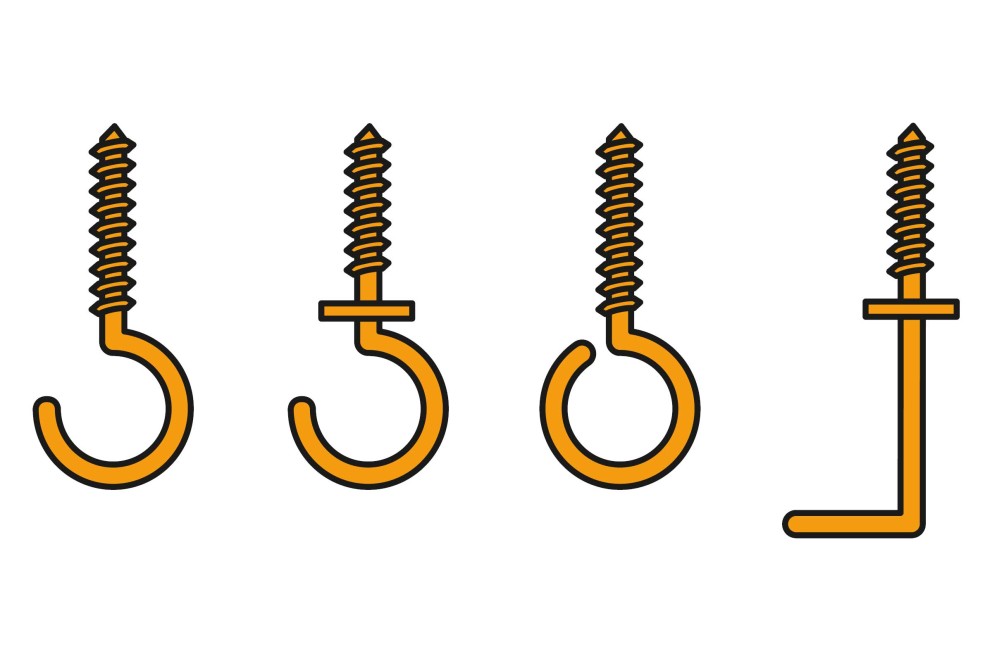

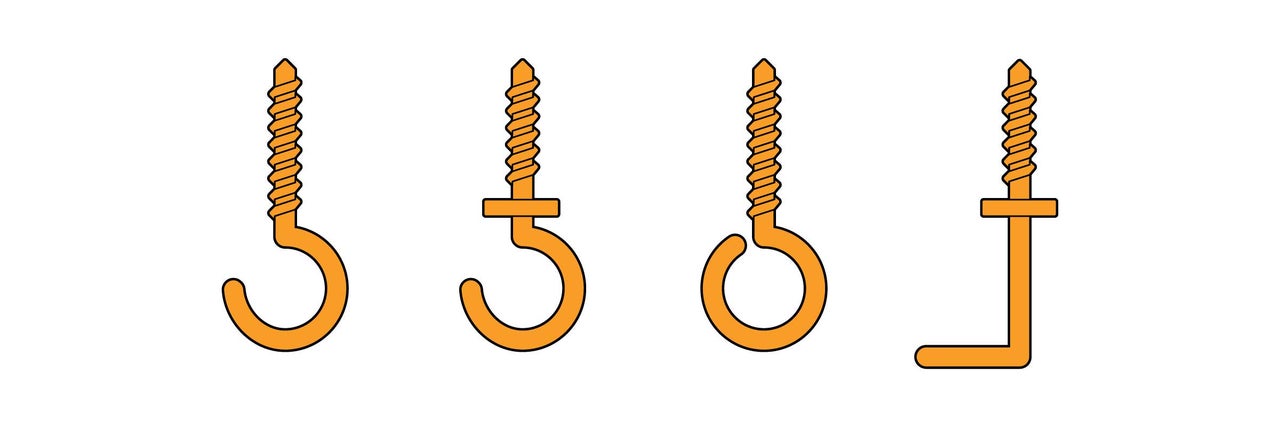

Haken- und Ringschrauben

Jetzt wird eingehakt! Diese Schrauben besitzen anstelle eines Kopfes einen Ring oder Haken.

Damit lassen sich beispielsweise Hängeschränke, Schaukeln oder Wäscheleinen gut und sicher befestigen. Damit die Last auch ganz sicher hält, werden diese Artikel, außer bei Holzwerkstoffen, immer in Verbindung mit den passenden Dübeln verwendet.

Haken und Ringschrauben

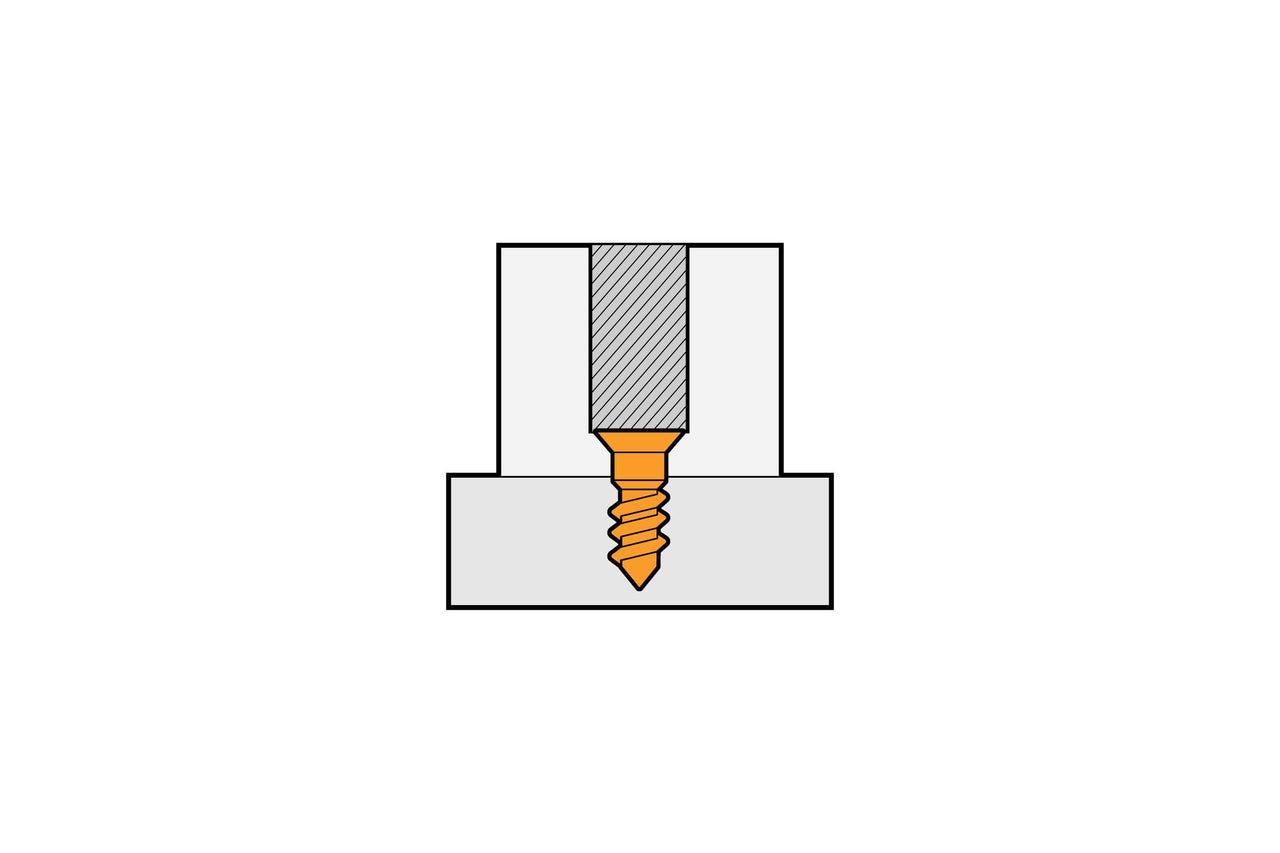

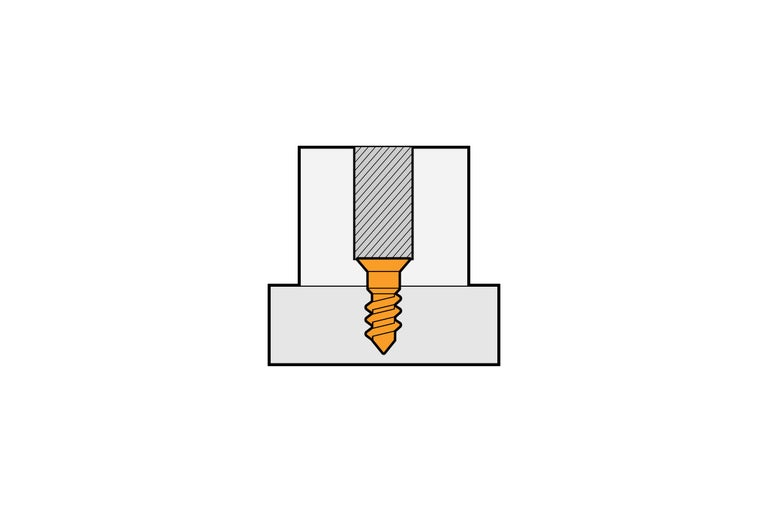

Schrauben vorbohren - aber richtig!

Vorbohren solltest Du vor allem bei Bohrungen in sehr hartem Holz, bei schmalen Holzstücken sowie bei geringen Randabständen. Damit schaffst Du der Schraube den nötigen Platz, musst beim späteren Schrauben weniger Kraftaufwand leisten und verhinderst ein Aufplatzen des Werkstücks.

Es erklärt sich von selbst, dass beim Vorbohren das Loch immer einen geringeren Durchmesser haben sollte, als die Schraube. Generell gilt:

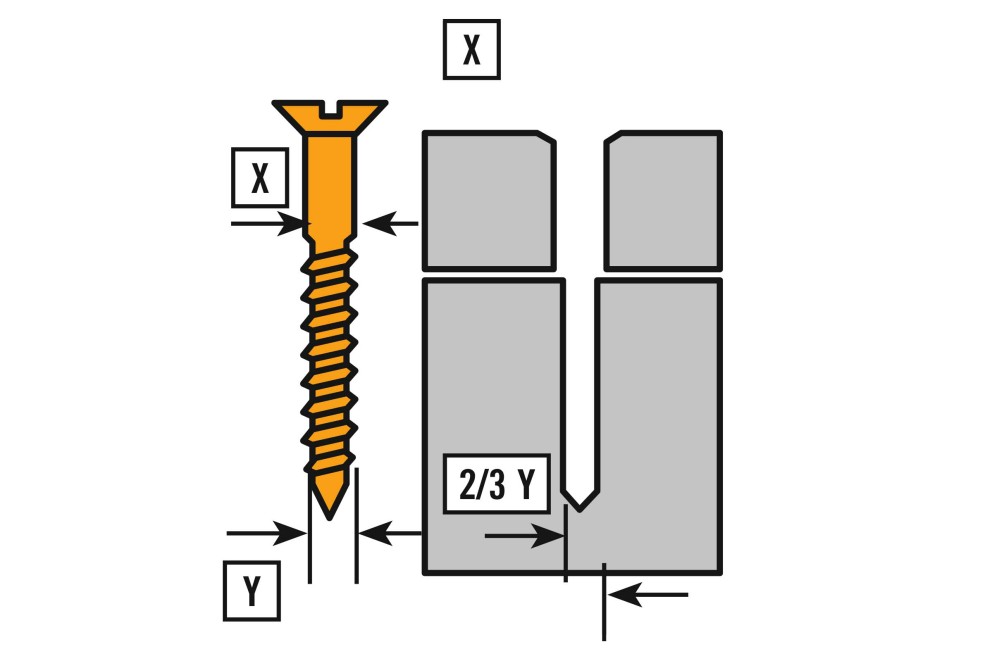

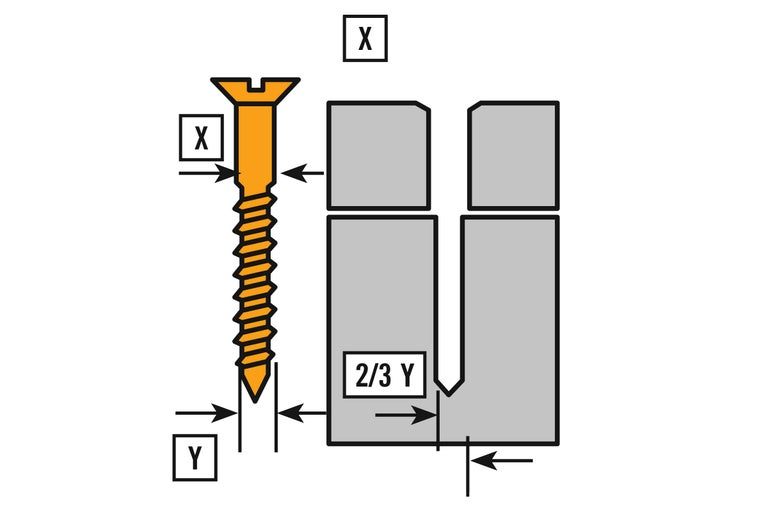

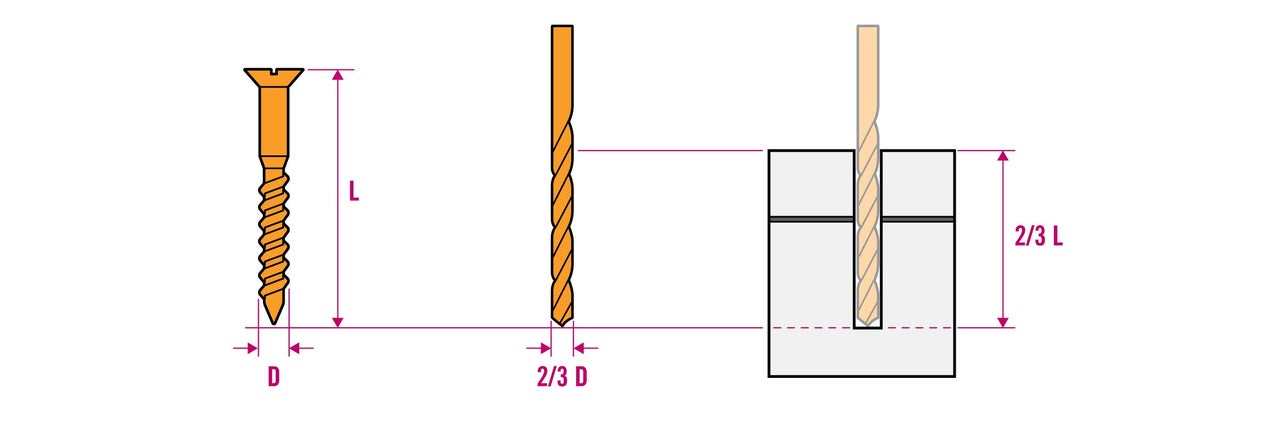

Schraubenlöcher werden im Durchmesser von max. 2/3 des Schraubengewindes vorgebohrt. Bei Weichhölzern bohrst Du etwa 2/3 der Schraubenlänge und bei Hartholz etwas tiefer vor. So lassen sich die Schrauben mühelos eindrehen.

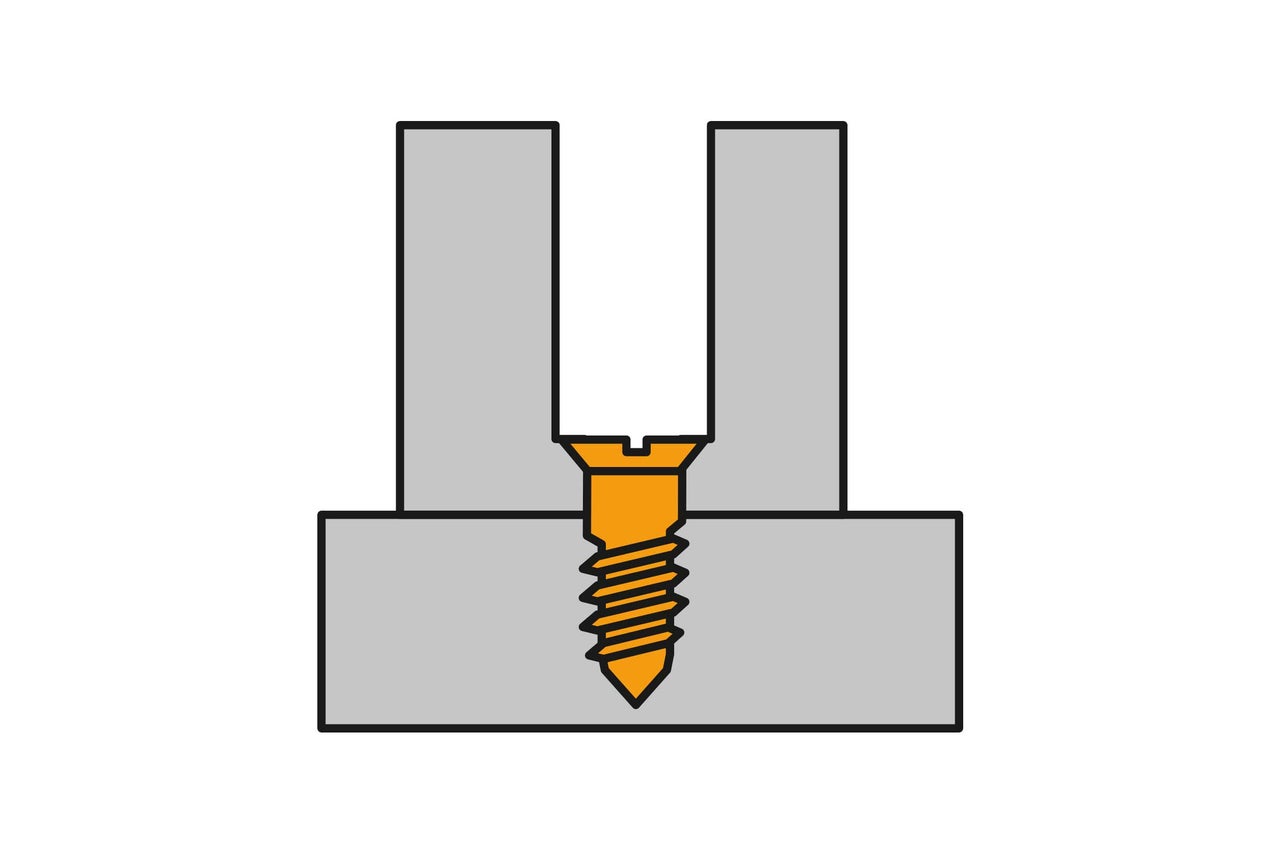

Richtig Schrauben 3 unterschiedlich dicke Werkstuecke 2

Die empfohlenen Vorbohrdurchmesser findest Du in dieser Tabelle.

Schraubendurchmesser mm Vorbohrdurchmesser Nadelholz mm Vorbohrdurchmesser Laubholz mm
4 2,5 3
4,5 3 3
5 3 3,5
6 4 4
7 4,5 5
8 5 6
10 6 7
12 7 8

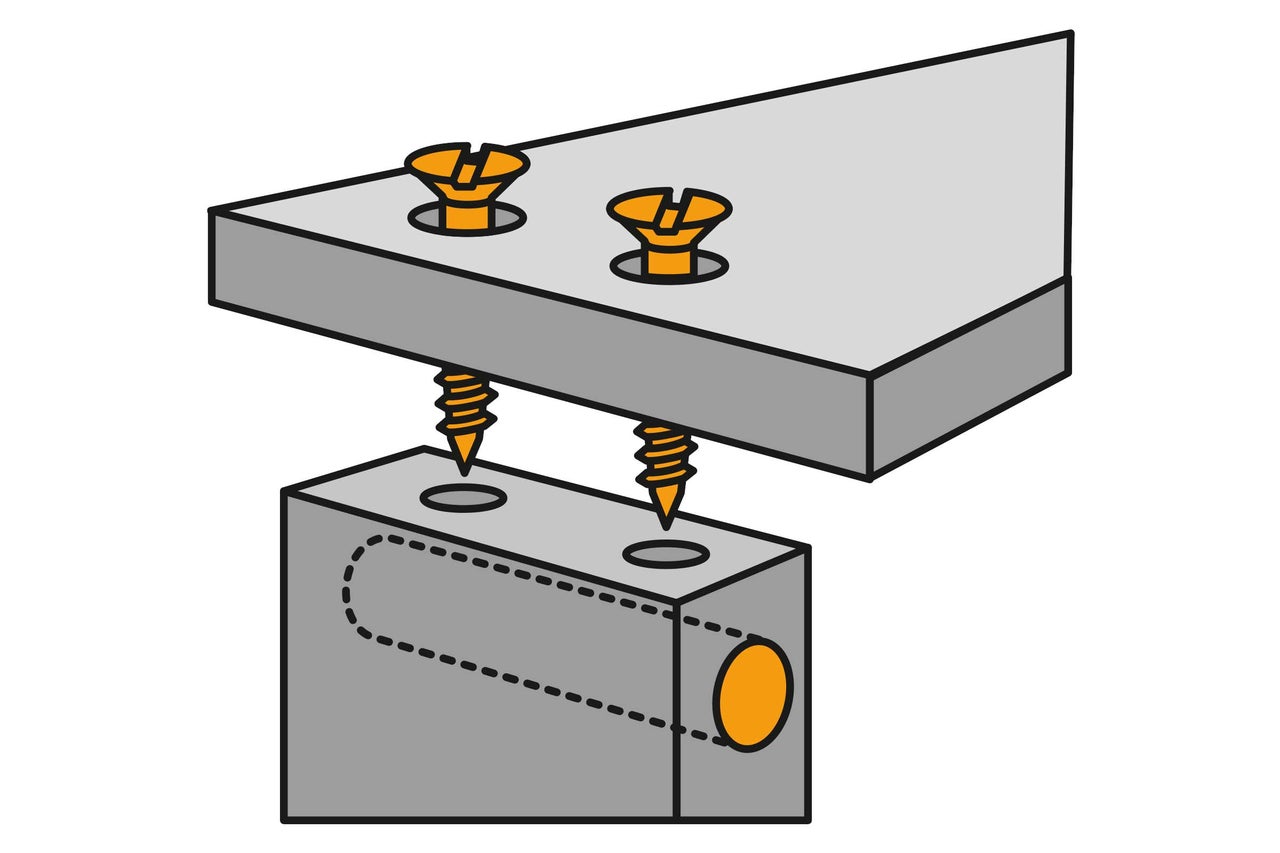

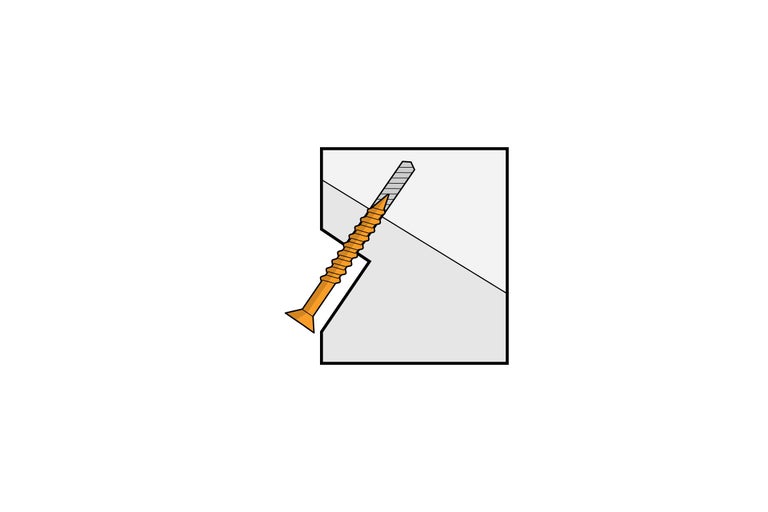

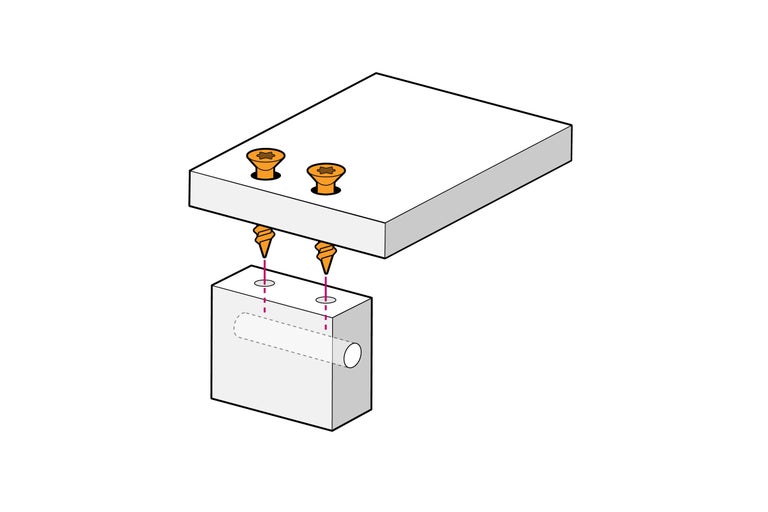

Verbindungen mit Holzschrauben - so geht's!

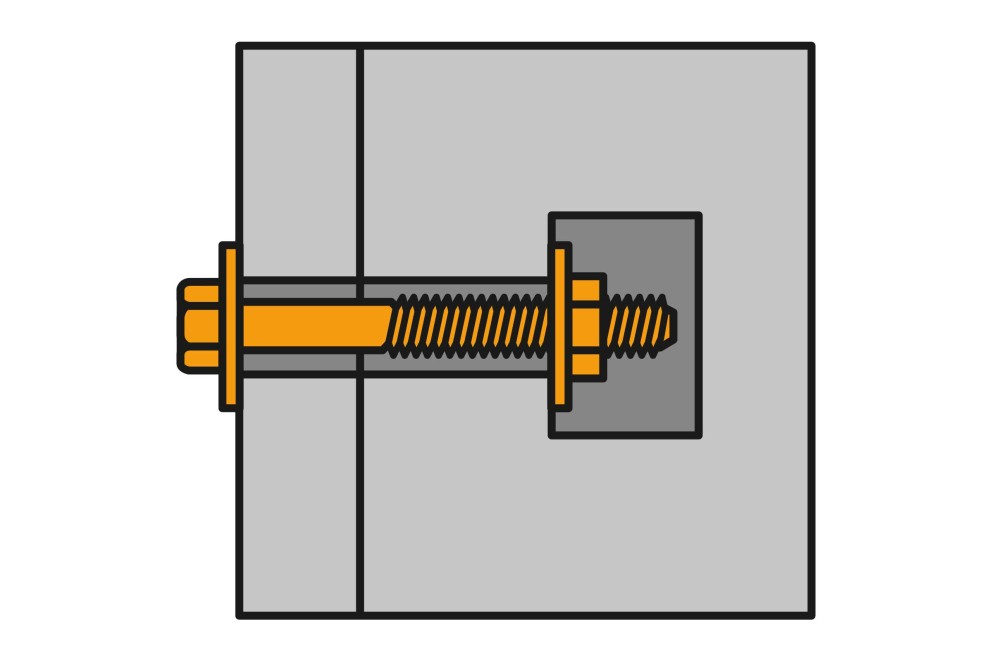

Mit Metallschrauben richtig verbinden

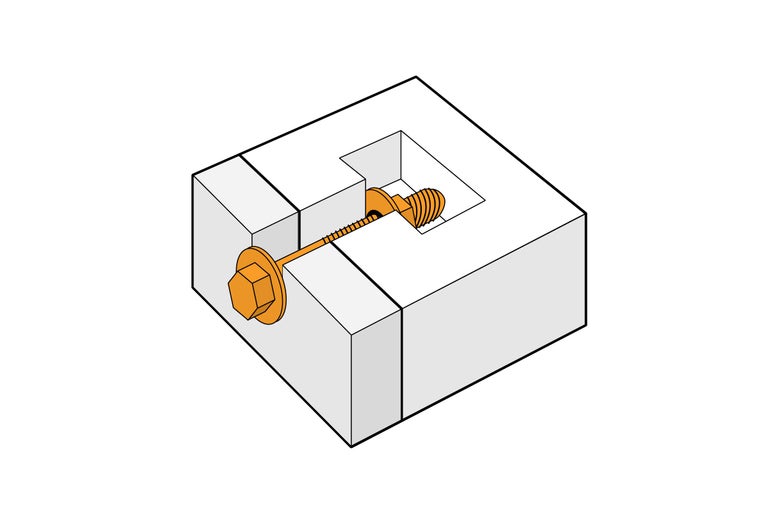

Stabile T-Verbindungen von Kanthölzern und Riegeln kannst Du gut mit Maschinenschrauben herstellen. Bohre im Gewindedurchmesser beide Teile auf. Die Bohrung sollte etwas länger als die Schraube sein. Stemme im Riegel eine Öffnung für die Mutter aus. Der Abstand zum Riegelende sollte mindestens 3 cm betragen.

Bei der Befestigung dann die Schraube an beiden Enden mit je einer Unterlegscheibe versehen und einsetzen. Die Schraube mit einem passenden Gabelschlüssel anziehen und die Mutter dabei mit einem zweiten Gabelschlüssel festhalten.

Richtig Schrauben 6 Verbindungen Metallschrauben

Tipp

Verwende für Verbindungen im Außenbereich am besten rostfreie Schrauben.

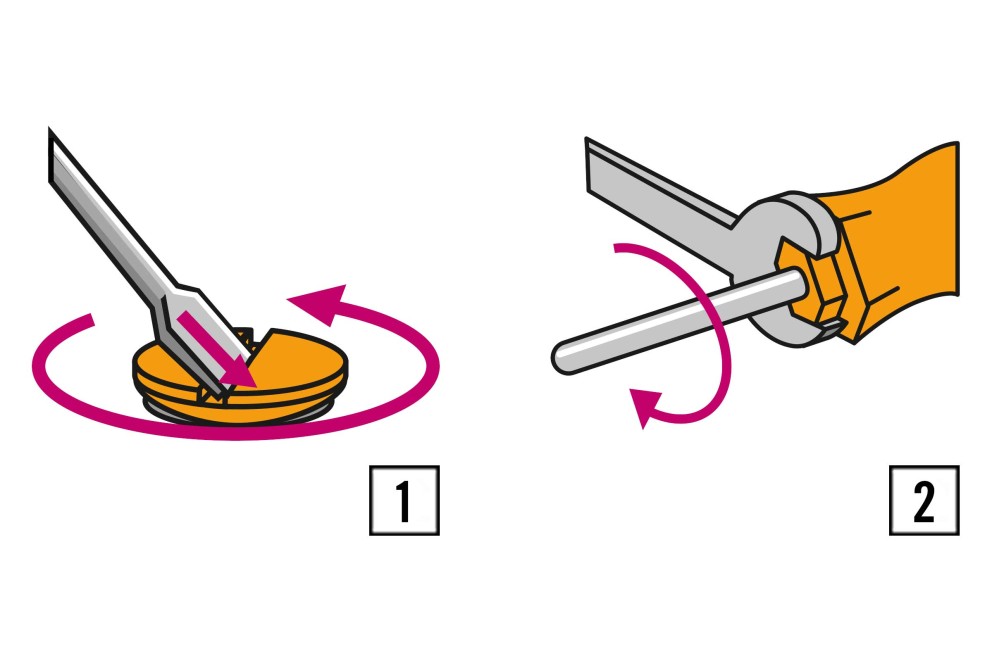

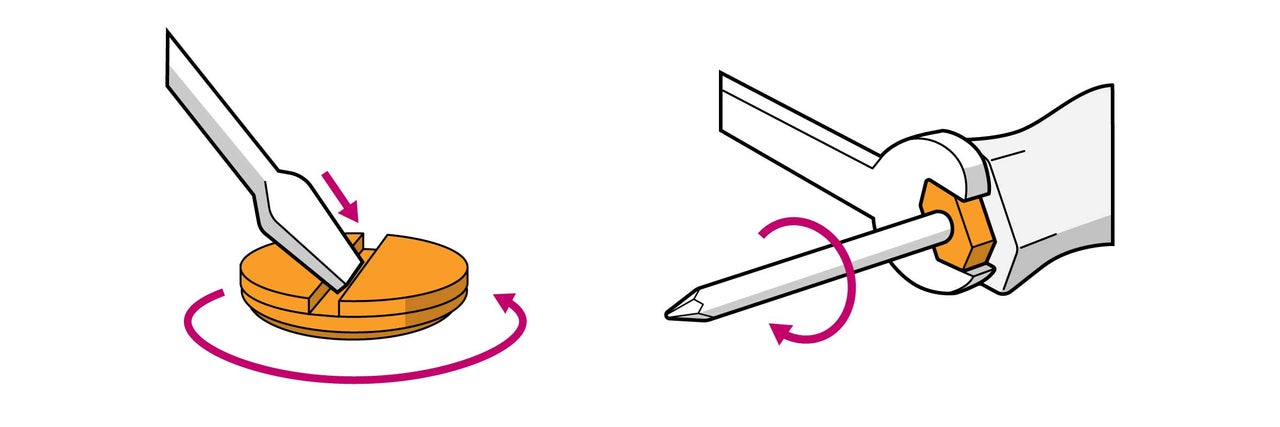

Festsitzende Schrauben lösen

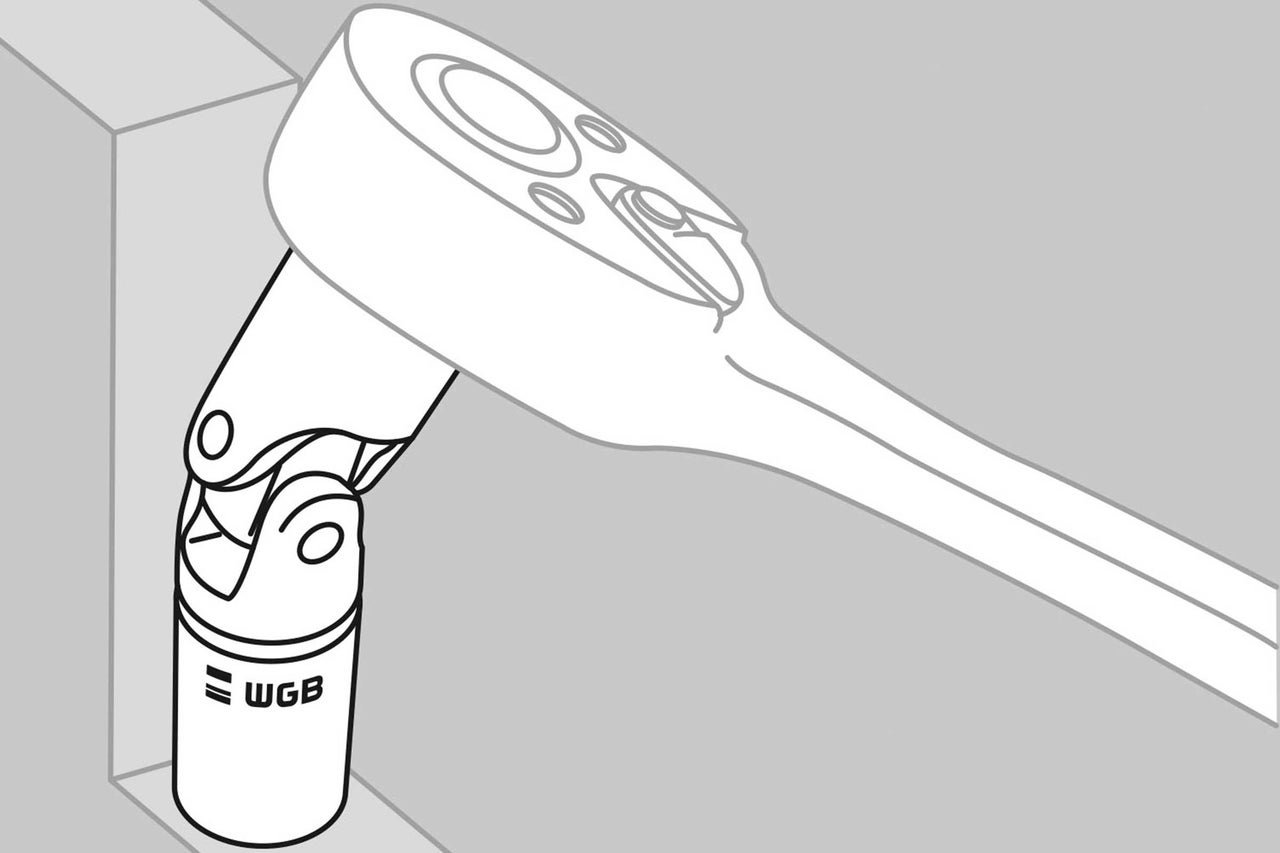

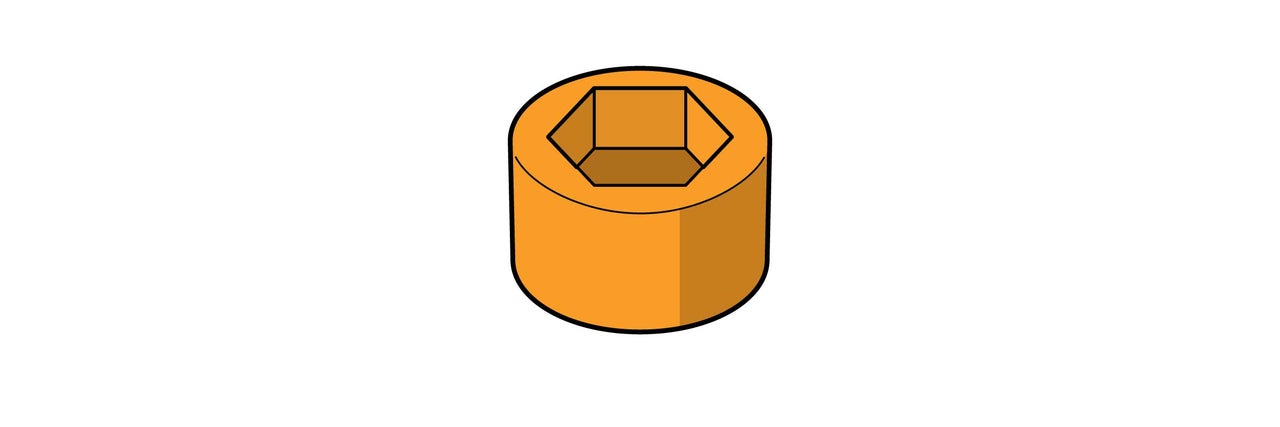

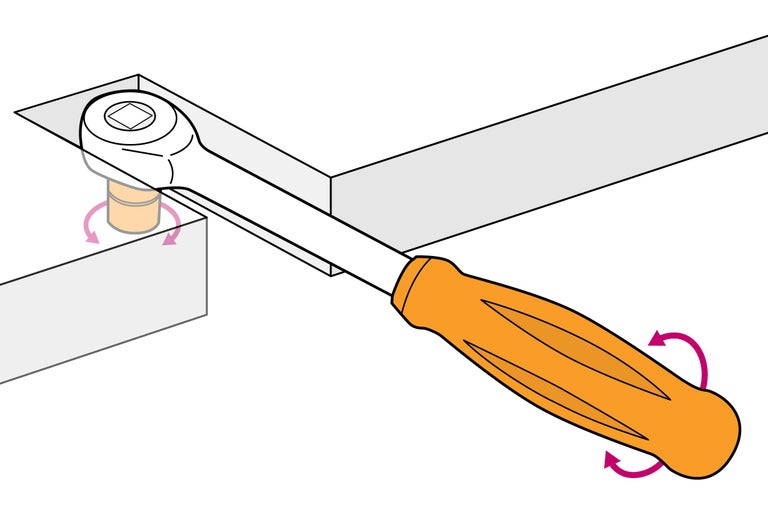

Willst Du besonders festsitzende Schrauben lösen, hilft ein Schraubendreher mit Sechskant. Mit einem angesetzten Schraubenschlüssel kannst Du dann mehr Kraft anwenden. (1)

Festsitzende Schlitzschrauben kannst Du mit einem schräg sitzenden Schraubendreher und leichten Hammerschlägen auf den Griff des Schraubendrehers lockern. (2)

Festsitzende Schrauben loesen

Zertifizierungen und DIN von Schrauben

Die wichtigsten mechanischen Eigenschaften werden bei Schrauben aus Stahl durch eine zweistellige Zahlenkombination benannt – die Festigkeitsklasse.

Die Festigkeitsklasse 8.8 steht für

  • Hohe Zugfestigkeit (800 N/mm²)
  • Hohe Streckgrenze (640 N/mm²)
  • Pflicht der Stempelung 8.8 auf dem Kopf
  • Pflicht der Stempelung mit Herstellerkennzeichen

Kann das ans Artikellisting?

Gewindeschrauben nach DIN 84 verfügen über einen Zylinderkopf und ein metrisches ISO-Gewinde. Sie werden mit einem Schlitzschraubendreher eingedreht. Beim Kontern mit einer Mutter benötigst Du zudem einen Schraubenschlüssel. Man verwendet sie am häufigsten für leichte Verbindungen aus Metall, Kunststoff oder ähnlichen Werkstoffen.

Holzschrauben nach DIN 95 haben einen Linsensenkkopf mit Schlitzantrieb oder einem I-Stern. Sie werden für alle leichten Befestigungen in verschiedenen Holzsorten verwendet. Durch die spezielle Kopfform sind diese Schrauben i.d.R. sichtbar.

DIN 96-Holzschrauben sind mit einem Halbrundkopf und einem Schlitzantrieb versehen. Sie finden überall dort Anwendung, wo der Kopf der Schraube einen entsprechenden Anpressdruck erfüllen muss. Auch diese Schrauben(-köpfe) bleiben in der Regel sichtbar.

DIN 571-Sechskantholzschrauben sind Holzschrauben mit einem Sechskantkopf, der mittels eines Schraubenschlüssels oder eines Steckschlüsselsatz (Knarre) angezogen werden. Diese Schrauben werden für alle schweren Verbindungen in Holz verwendet. In Verbindung mit dem entsprechenden Dübel können sie auch in Beton oder Stein verwendet werden. Die DIN 571 werden auch als „Schlüsselschrauben“ bezeichnet.

DIN 603-Flachrundkopfschrauben mit Vierkantansatz unter Kopf und Mutter. Besser bekannt sind diese Schrauben als „Schlossschrauben“. Der Flachrundkopf schützt vor einer Demontage. Daher wurden diese Schrauben früher gerne zur Befestigung von Türschlössern verwendet. Heute dient der Kopf vorwiegend zur Vermeidung von Verletzungen. Die Schraube findet überall dort Verwendung, wo zwei Holzelemente in der Durchsteckmontage miteinander verbunden werden sollen (z.B. Pfosten, Balken etc.). Die mitgelieferte Mutter wird zum Kontern benutzt. Der unter dem Kopf sitzende Vierkant verhindert das Mitdrehen der Schraube.

Verwende zudem entsprechende Unterlegscheiben, um den Anpressdruck zu erhöhen und zudem den Werkstoff vor Beschädigungen zu schützen.

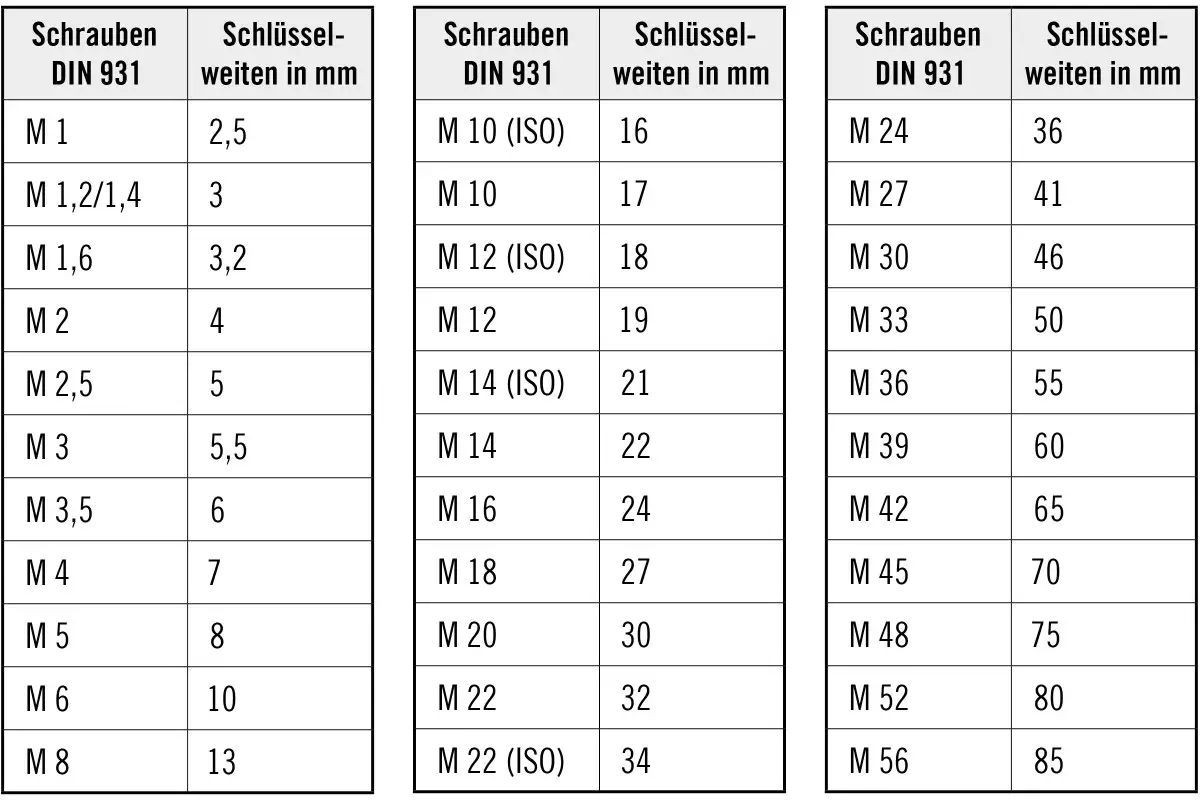

Die DIN 931-Sechskantstahlschraube wird oftmals fälschlich als „Maschinenschraube“ bezeichnet. Der Unterschied zur Maschinenschraube ist allerdings die Festigkeitsklasse 8.8, die eine hohe Zugfestigkeit und Streckgrenze garantiert. Sie kann in allen vorgeformten metrischen ISO-Gewinde oder im Durchsteckverfahren verwendet werden. Durch ihre hohe Festigkeit wird sie meistens mit einer Steckschlüsselgarnitur oder auch mit einem Sechskantschlüssel angezogen. DIN 931-Schrauben verfügen grundsätzlich über ein Teilgewinde und einen Sechskantkopf.

DIN 933-Stahlschrauben sind identisch mit den DIN 931-Schrauben. Der einzige Unterschied hierbei ist, dass sie grundsätzlich über ein Vollgewinde verfügen und daher meistens in ein vorhandenes Gegengewinde verschraubt werden.

DIN 963-Gewindeschrauben sind Schrauben mit einem metrischen ISO-Gewinde und einem Senkkopf und verfügen über einen einfachen Schlitzantrieb. Der Senkkopf ermöglicht das bündige Versenken im Werkstoff (meist Profile, dünne Bleche, Metalle etc.).

DIN 965-Gewindeschrauben sind nahezu identisch mit den DIN 963-Schrauben. Durch den Kreuzschlitz als Antrieb ist hier aber auch eine maschinelle Verarbeitung möglich und sie finden so auch in der industriellen Massenfertigung Anwendung.

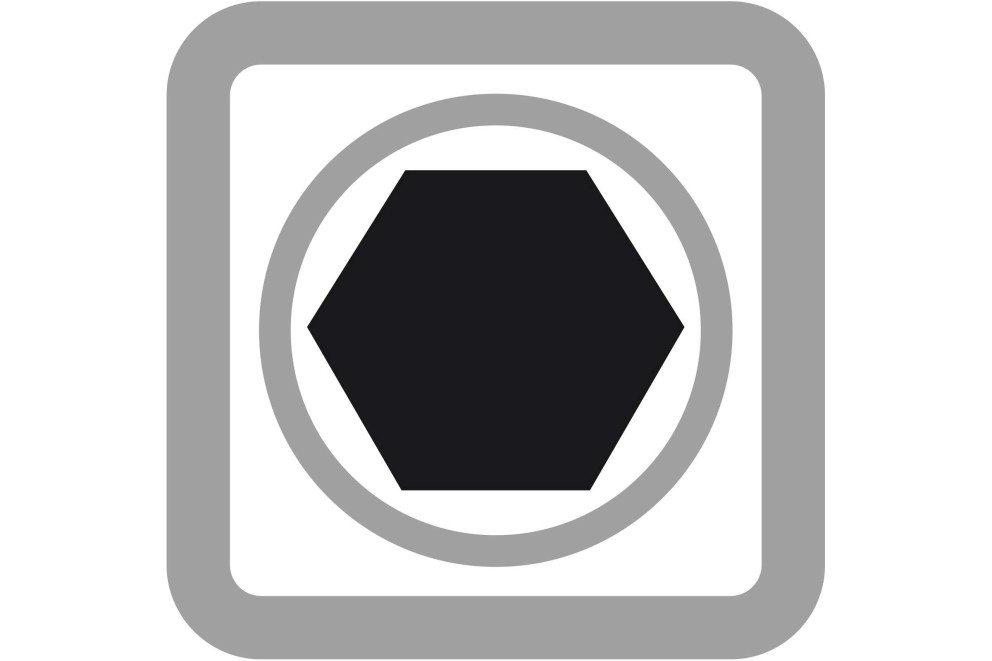

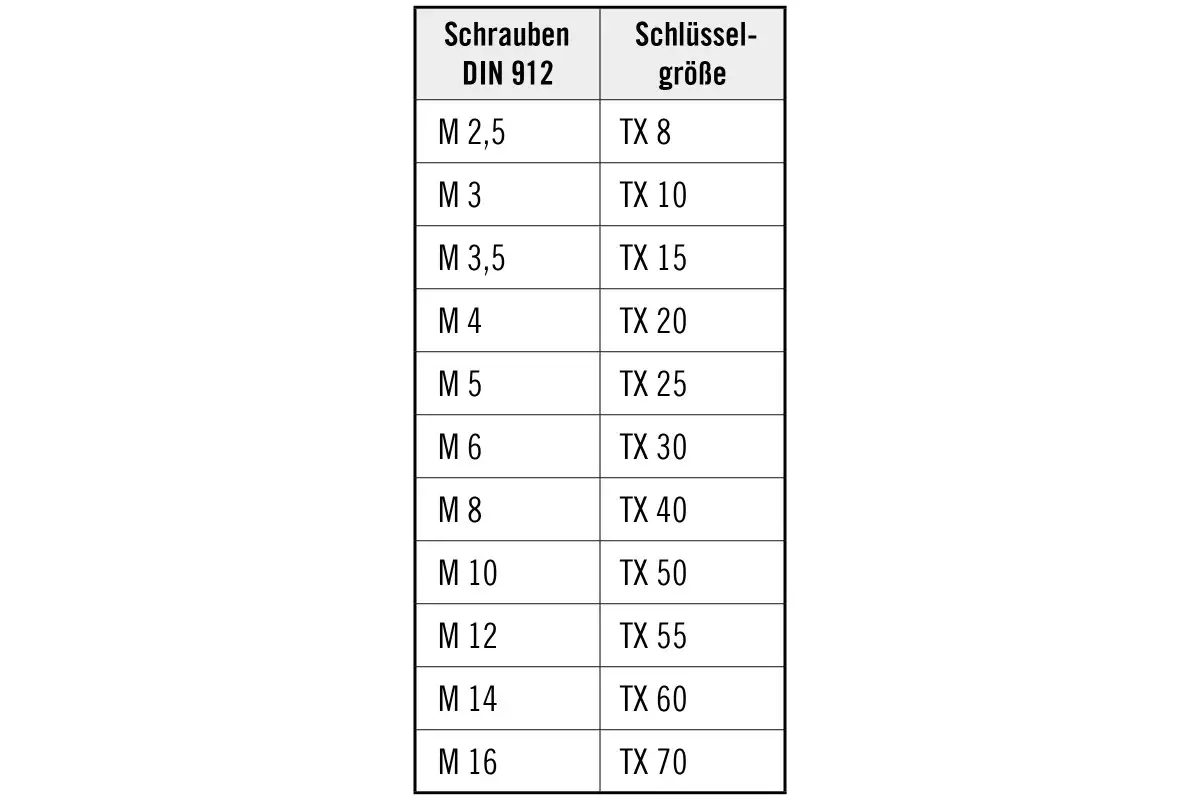

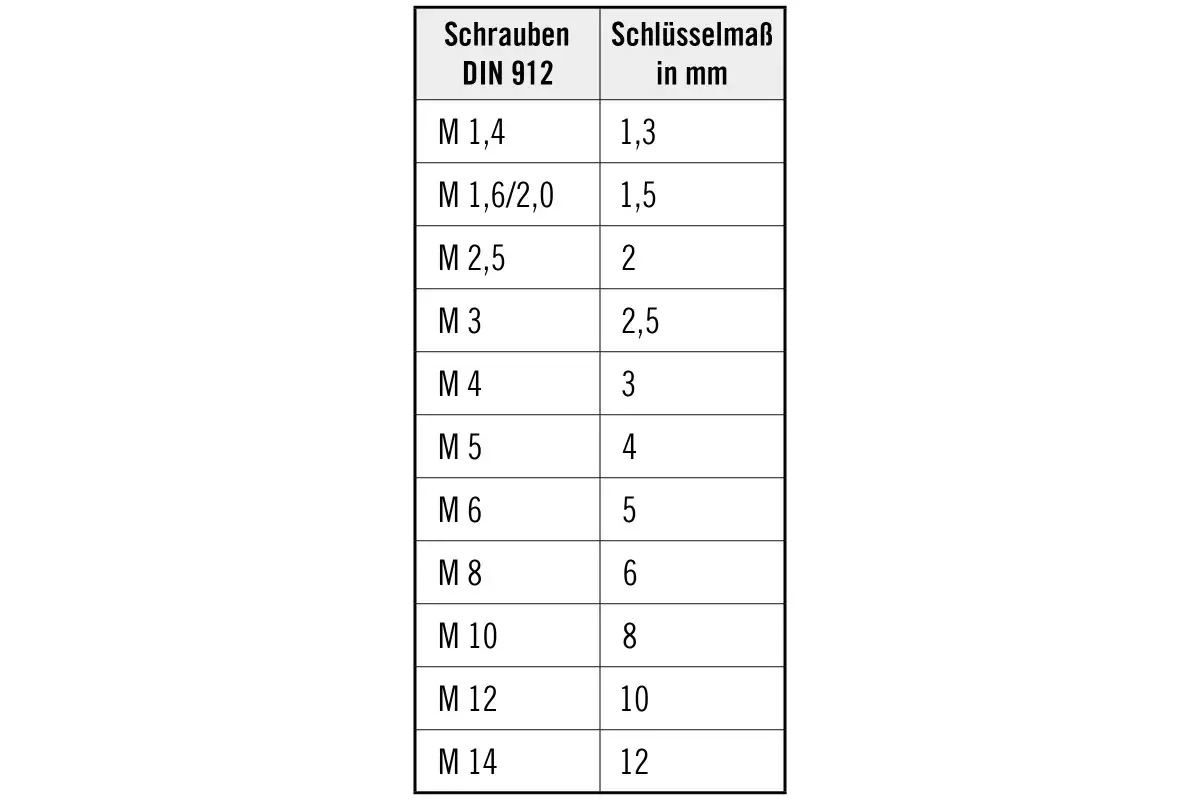

Das markante Merkmal der DIN 912-Schrauben ist der Zylinderkopf, in den meistens ein Innensechskant eingearbeitet ist. Diese Schraube verfügt über ein metrisches ISO-Gewinde in Voll- und Teilgewinde-Ausführung. Sie werden immer dort eingesetzt, wo z.B. eine Außensechskantschraube aufgrund des hohen Platzbedarfs des Werkzeuges nicht verarbeitet werden kann. Schlecht und schwierig zugängliche Stellen (z.B. in Motoren, Maschinen) sind der ideale Einsatzort.

DIN 7504-Bohrschrauben verfügen über ein Blechgewinde, welches sich sein benötigtes Gegengewinde selbstständig formt, quetscht oder schneidet. Die Kopfformen sind so vielseitig wie die Antriebsarten. Bei HORNBACH findest Du diese in den Ausführungen mit Senkkopf und Kreuzschlitz oder als Sechskantkopf. Überall, wo man eine stabile Verbindung von Blechen und Profilen erreichen möchte, sind diese Schrauben idealerweise zu verwenden.

Wissen kompakt

Geballtes Wissen zu Schrauben findest Du auch in unserem Ratgeber „Schrauben Know-how.“ (PDF, 321 KB)

Die wichtigsten Fragen zu Schrauben

Schrauben gibt's aus:

  • Stahl ist das Standardmaterial für normale Beanspruchung. Schrauben aus Stahl werden meistens oberflächenbehandelt. Die am häufigsten verwendeten Oberflächenveredelungen sind die galvanische Verzinkung oder das Gelbchromatieren. Sie kommen überwiegend im Innenbereich zum Einsatz.
  • Edelstahlschrauben und Muttern sind absolut rostfrei und werden überwiegend im Außenbereich eingesetzt. Man unterscheidet hierbei in Edelstahl A2 und Edelstahl A4. Bei beiden Sorten handelt es sich um eine Chrom-Nickel-Legierung.
  • Messing ist eine nicht rostende Kupfer-Zink-Legierung. Schrauben aus diesem Material gibt es blank oder galvanisch veredelt (vernickelt oder verchromt). Zum Einsatz kommen Messingschrauben im Sanitär-, Innen- und Außenbereich.

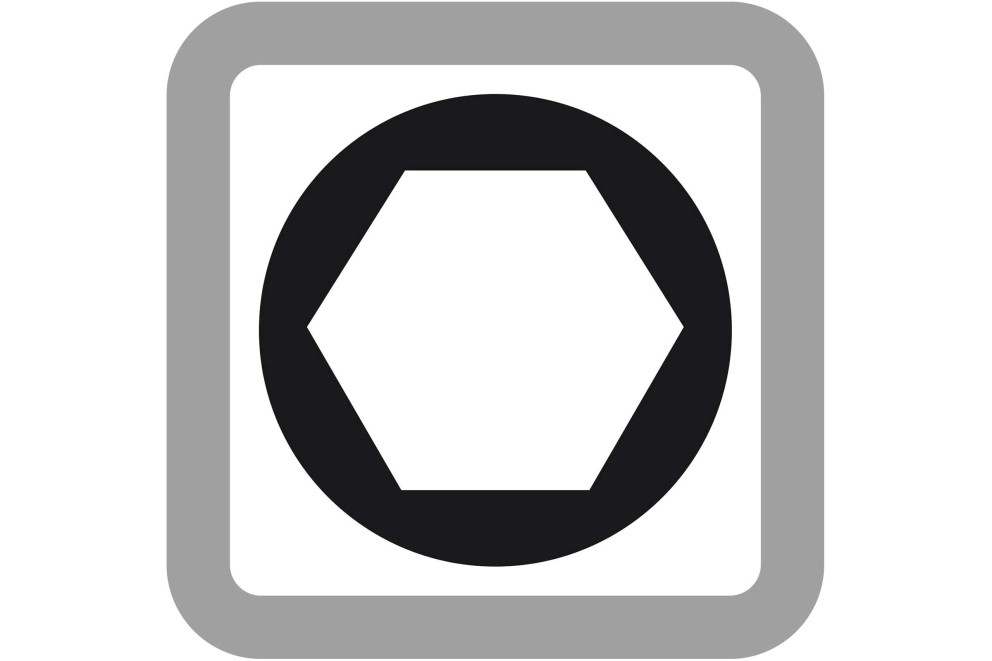

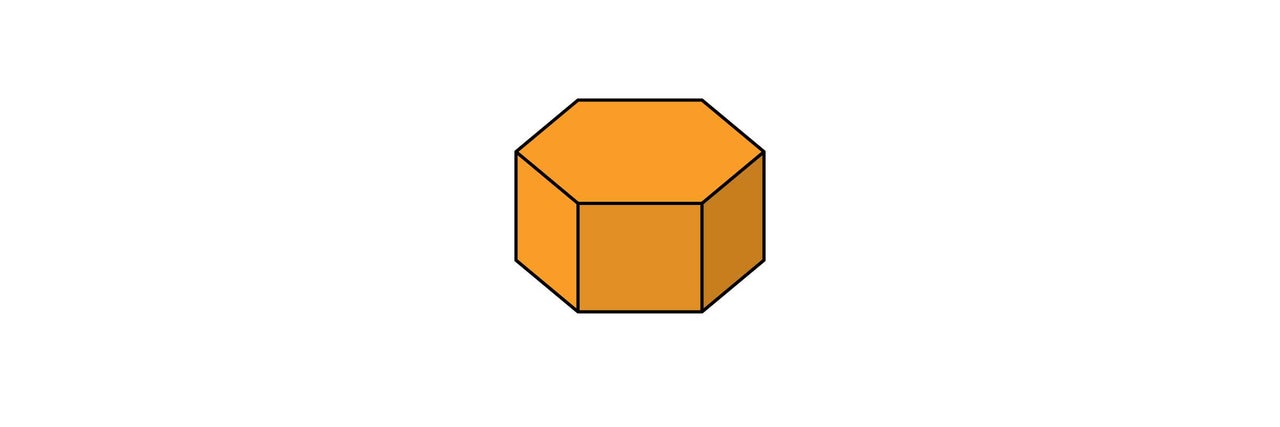

Um Schrauben verarbeiten zu können, verfügen sie über verschiedene Antriebsarten. Diese Passform sorgt in Verbindung mit dem passenden Werkzeug dafür, dass die Kraft vom Werkzeug auf die Schraube übertragen werden kann. Wenn das Werkzeug formschlüssig in die Schraube passt, wird die Schraube kaum abgenutzt – sie lässt sich daher auch wiederverwenden.

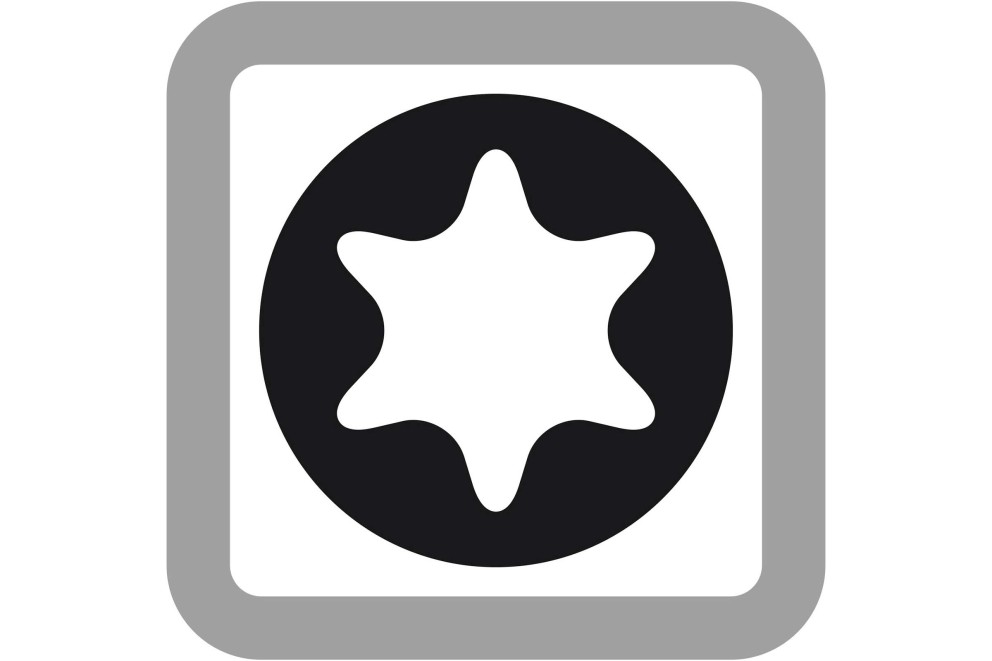

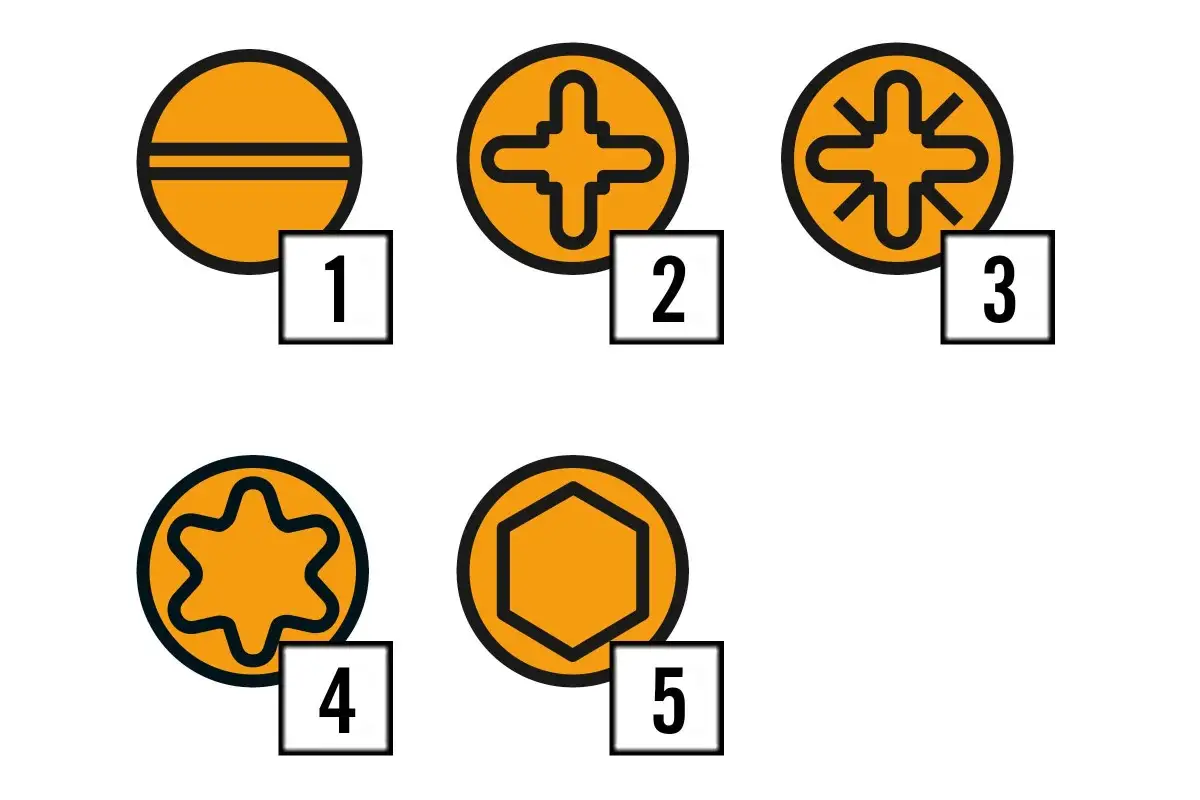

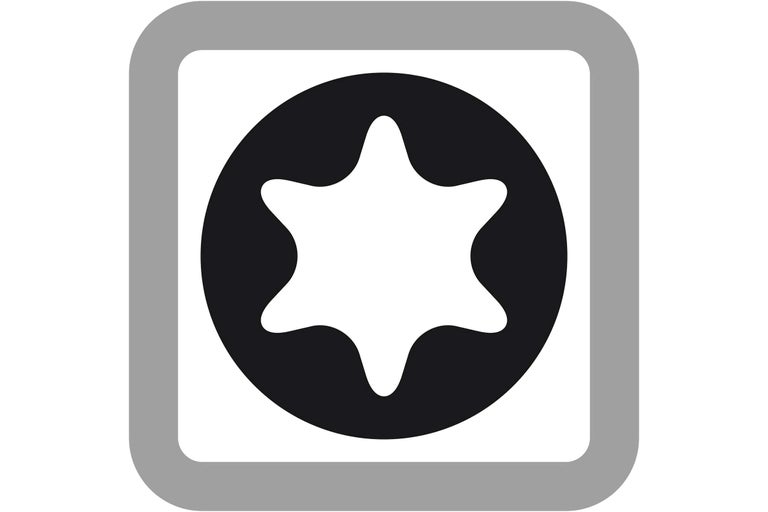

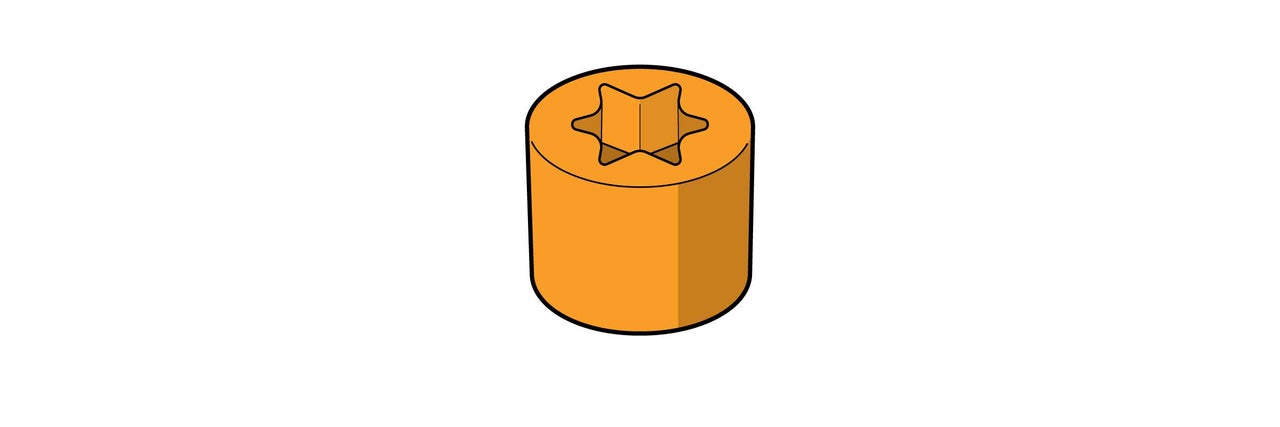

Der einfache Schraubenschlitz (1) wurde inzwischen durch weitere Antriebformen ergänzt. Zuerst hat sich die Schraube mit Kreuzschlitz verbreitet. Sie erlaubte erstmals eine rationelle Verschraubung mit elektrischen Schraubern, ohne dass das entsprechende Bit (Schraubereinsatz) samt Werkzeug abrutscht. Weitere Verbesserungen brachten Phillips- (2), Pozidriv- (3) und i-Stern bzw. Torx- (4) Schrauben. Bei Maschinenschrauben ist auch der Innensechskant (5) verbreitet.

Schraubenantrieb

Je nachdem für welchen Einsatz die Schraube benötigt wird, gibt es unterschiedliche Formen von Schraubenköpfen.

Senkkopfschrauben sind besonders geeignet, wenn Verletzungen vermieden werden sollen – der Kopf verschwindet im Holz bzw. ist vollkommen plan. Zylinderkopfschrauben haben einen komplett runden Kopf und kommen meistens im metallverarbeitenden Gewerbe und Elektrohandwerk zum Einsatz. Rundkopf-Schrauben (oder auch Pan-Head Schrauben) werden dort verwendet wo der Untergrund nicht eingedrückt werden darf. Das bedeutet, der Schraubenkopf gräbt sich nicht in das Material sondern liegt oben auf. Der Trompetenkopf bewährt sich vor allem bei Gipskartonplatten. Die besondere Form des Schraubkopfes bewirkt, dass die Platten nicht vom Kopf eingedrückt werden, sondern dieser auf den Platten aufliegt.

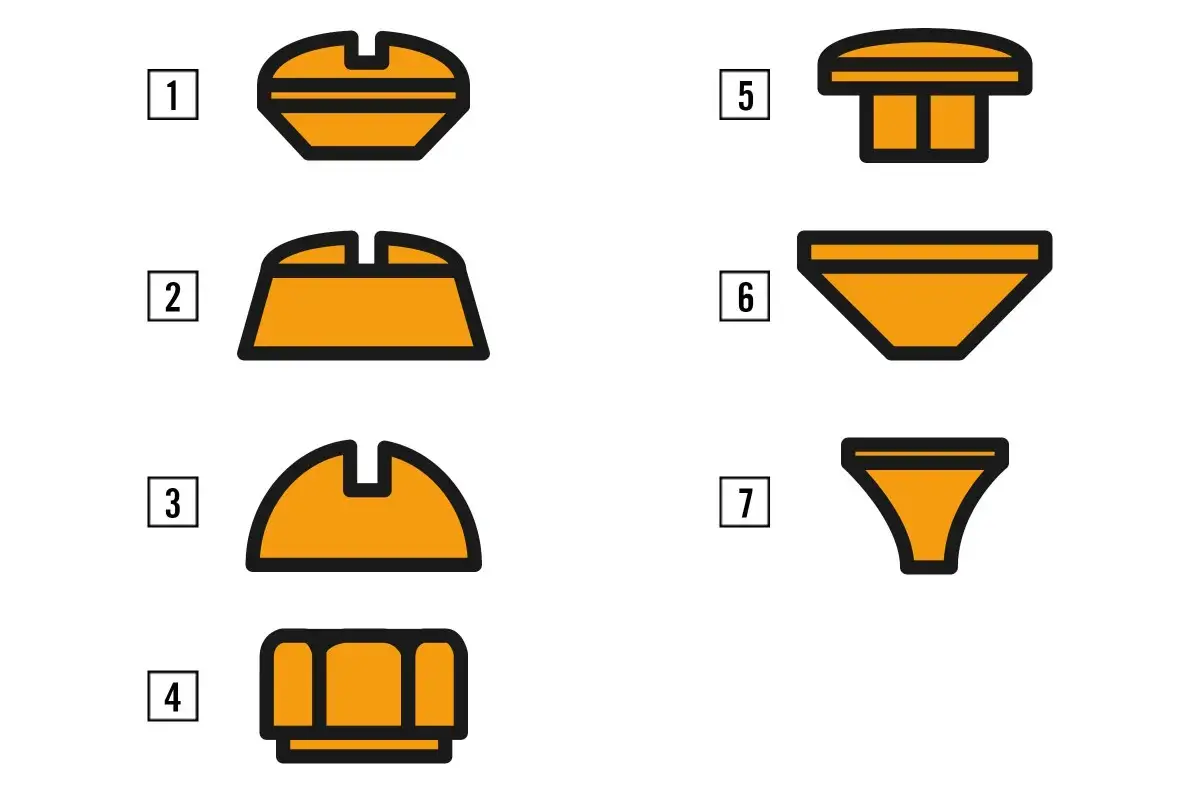

So sieht's aus: Linsenkopf (1), Rundkopf (2), Halbrundkopf (3), Sechskantkopf (4), Flachrundkopf (5), Senkkopf (6) und Trompetenkopf (7).

Schraubenkoepfe

Das sind die drei Arten von Schraubengewinden

  • Metrische ISO-Gewinde benötigen ein vorgeformtes Gegengewinde oder ein Mutter zum Kontern der Befestigung.
  • Holzgewinde schneiden sich in der Regel ihr Gegengewinde selbst und entwickeln dadurch ihre hohen Auszugswiderstände.
  • Blechschraubengewinde formen oder schneiden sich ihr benötigtes Gegengewinde ebenfalls eigenständig.

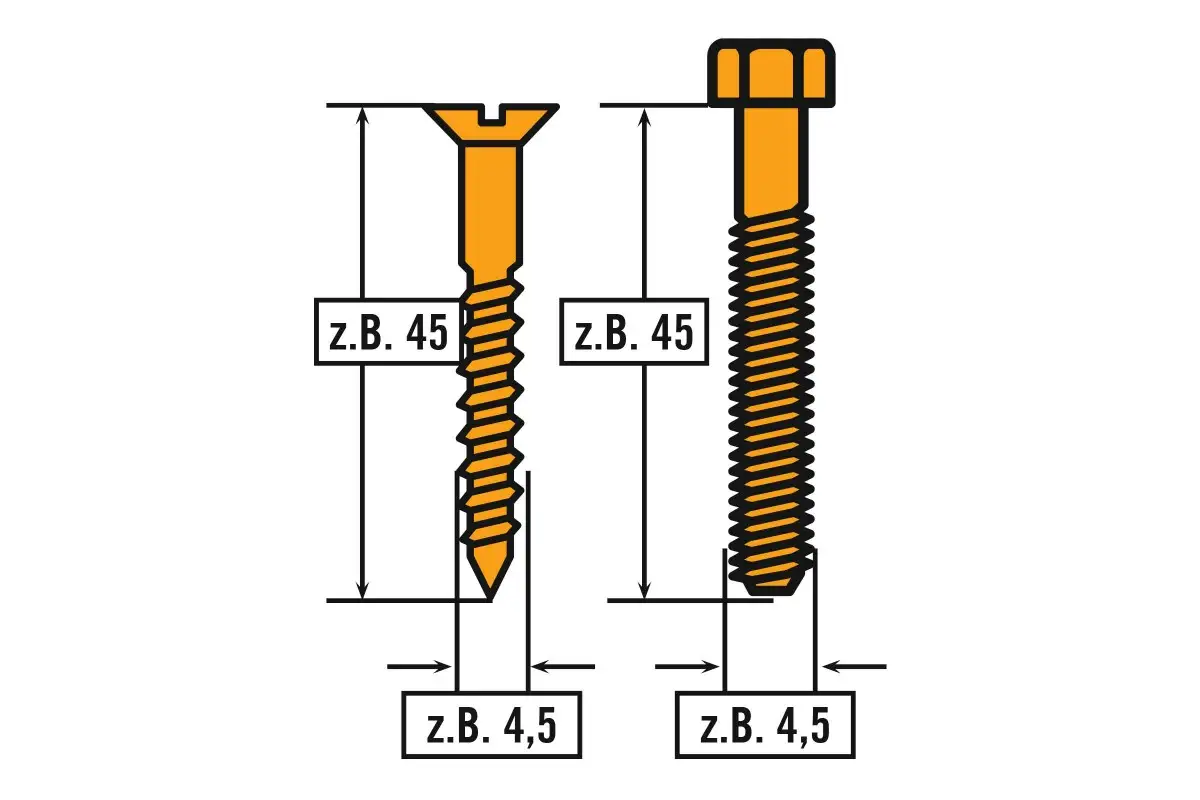

Schraubenabmessungen sind leicht nachvollziehbar geregelt. Es werden immer zwei Maße in mm angegeben.

Zum Beispiel 4,5 x 45 – das bedeutet, dass die Schraube einen Durchmesser von 4,5 mm hat und 45 mm lang ist.

Die Schraubenlänge bezieht sich immer auf die Länge von der Gewindespitze bis zur Oberkante des Kopfes und zwar so, wie er normalerweise im Werkstück sitzt.

Schraubenbemassung

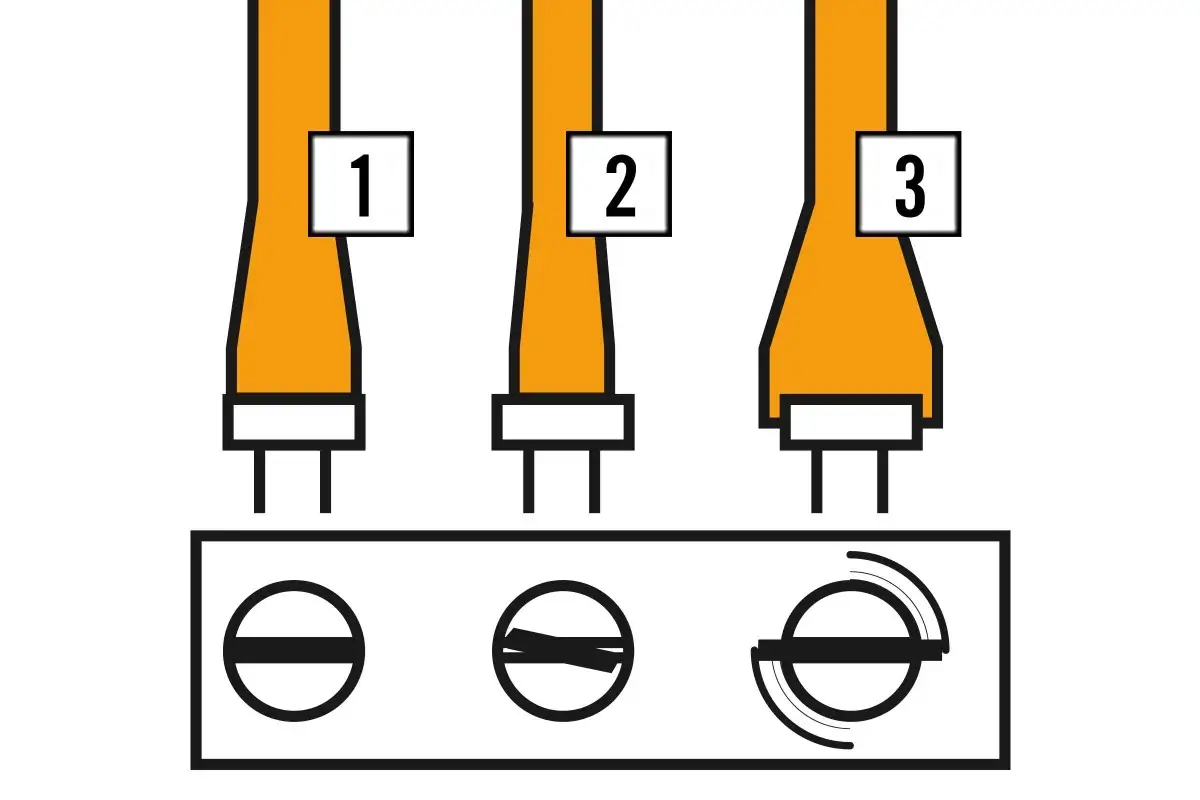

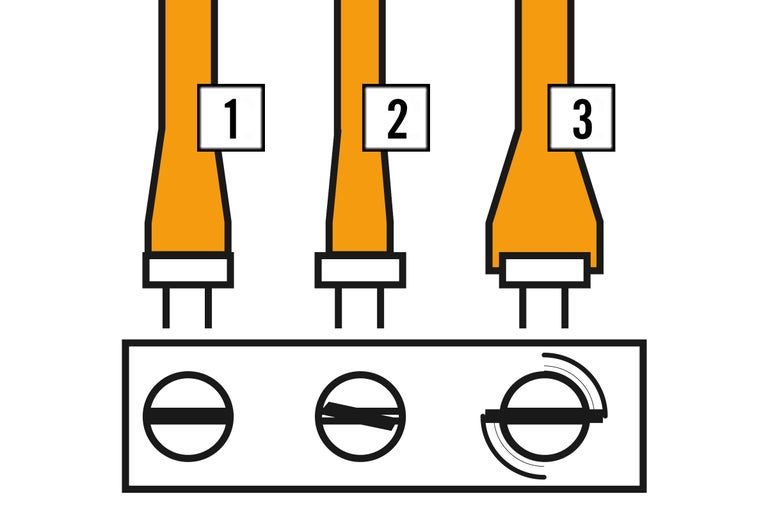

Wähle den Schraubendreher immer passend zur Größe des Schraubenkopfes (1).

Ein zu kleiner Schraubendreher (2) beschädigt den Schraubenschlitz und erschwert das Drehen der Schraube.

Ein zu großer Schraubendreher (3) beschädigt das Werkstück.

Schraubendreher
