Anleitung

Heizkörper tauschen

Keine Frage, Heizkörper sind sehr robust. Doch früher oder später ist auch hier mal ein Wechsel notwendig. Heizkörper austauschen ist eine ziemlich einfache Angelegenheit, da sie auf spezielle Konsolen gehängt werden. Was Du beim Austausch alles beachten musst, damit der Heizkörper am Ende auch waagrecht an der Wand hängt, erfährst du in unserer Schritt-für-Schritt-Anleitung. Und jetzt heißt es: Ran ans Werk!

Herausforderung
Zeitaufwand
0,5 Tag
Macher
1,5

Wann Heizkörper tauschen?

Du fragst Dich, wann Heizkörper tauschen Sinn macht und welche Heizkörper Du überhaupt tauschen sollst? Überprüfe zunächst das Alter Deines Heizkörpers. Ist er älter als 15 Jahre, ist er sehr wahrscheinlich nicht mehr auf dem neusten Stand und daher ineffizient. Hier lohnt sich ein Austausch. Ein weiterer Fall ist, wenn Du Deine Heizung komplett umstellst und z. B. erneuerbare Energien nutzen möchtest. Alte Heizkörper sind damit oftmals nicht kompatibel.

Überprüfe außerdem den Platz des Heizkörpers. Früher wurden diese in der Regel am Fenster montiert, um hier den Wärmeverlust auszugleichen. Das ist heutzutage normalerweise nicht mehr nötig, sodass es bestimmt geeignetere Plätze in Deiner Wohnung gibt.

Was sind Austauschheizkörper?

Spätestens wenn Du ein altes Haus renovierst, wird es Zeit die alten Heizkörper zu tauschen. Oft wirst Du dann mit dem Problem konfrontiert, dass die neuen Heizkörper zum Teil andere Anschlüsse haben, als Deine alten.

Damit Du jetzt nicht anfangen musst die Rohre neu zu verlegen und die Anschlüsse anzupassen, gibt es speziell dafür geeignete Austauschheizkörper.

Die passen an die alten Anschlüsse, sind aber deutlich energieeffizienter als die alten Dinger und helfen Dir dadurch Kosten zu sparen.

In dieser Anleitung zeigen wir Dir, wie Du einen alten gegen einen neuen Heizkörper tauschst.

Das brauchst Du zum Heizkörpertausch

Vorbereitung Heizkörper tauschen

Welcher Heizkörper ist der Richtige?

01

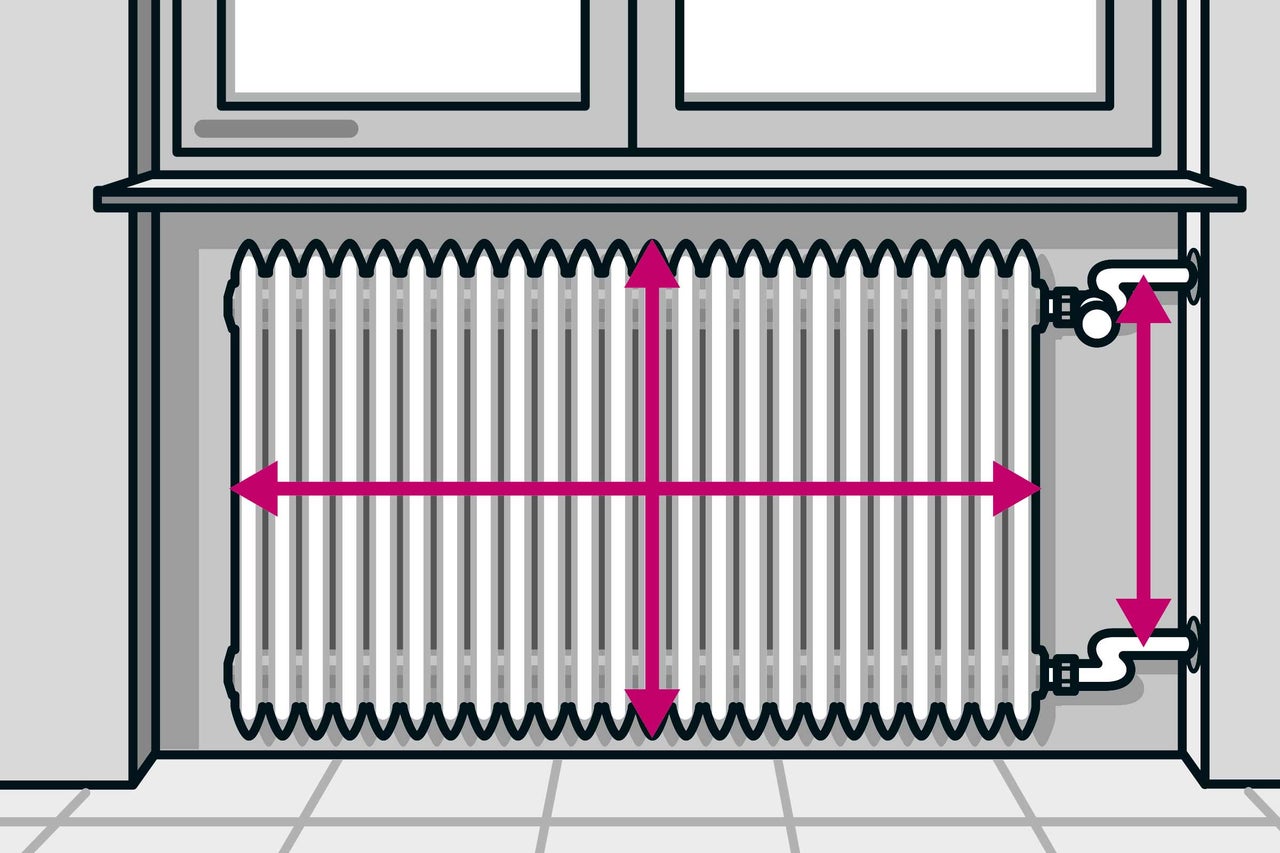

Im ersten Schritt wird geprüft, welcher Heizkörper zum Raum und zu Deiner Heizungsanlage passt. Dazu den Abstand zwischen Vor- und Rücklauf messen. Notier Dir auch die Größe des alten Heizkörpers. In dieser Anleitung wird ein Austauschheizkörper montiert, der zum Abstand der vorhandenen Rohre passt. In unserem Fall werden die Anschlussrohre auch noch nach vorne verlängert, was z. B. nötig ist, wenn eine Heizkörpernische zugemauert wird und dadurch der Heizkörper nach vorne versetzt wird. Planst Du in dem Raum weitere Renovierungsarbeiten? Damit kannst Du schon beginnen.

 heizkoerper tauschen anleitung as 01

Alten Heizkörper abbauen: Arbeitsschritte

Heizkörper ausbauen

02

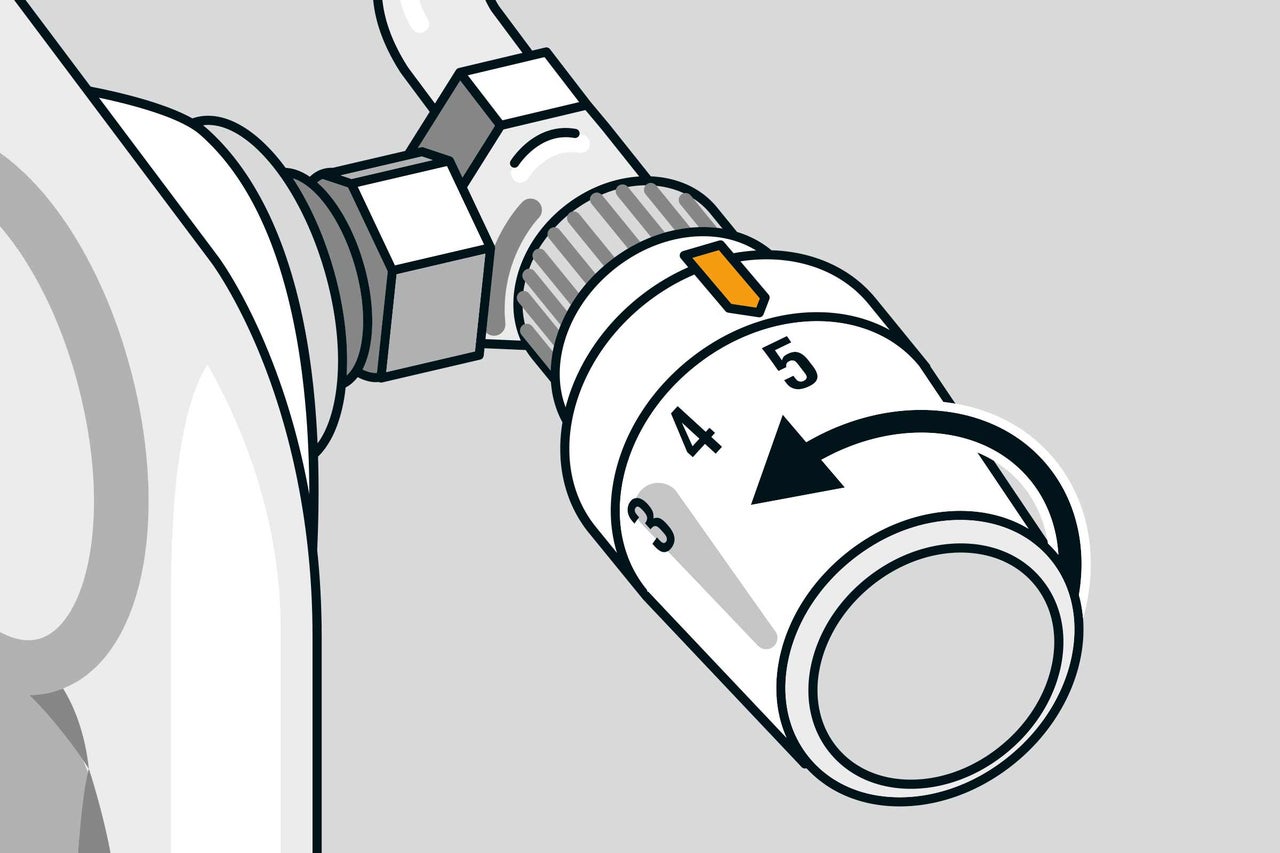

Zuerst muss die Rücklaufverschraubung mit Ventil geschlossen oder der Hahnblock zugedreht werden. Sollte das bei Deinem Heizkörper nicht möglich sein, musst Du das Wasser aus dem Heizungskreislauf ablassen. Mache dazu alle Heizkörperventile auf.

 heizkoerper tauschen anleitung as 02

Wasser ablassen

03

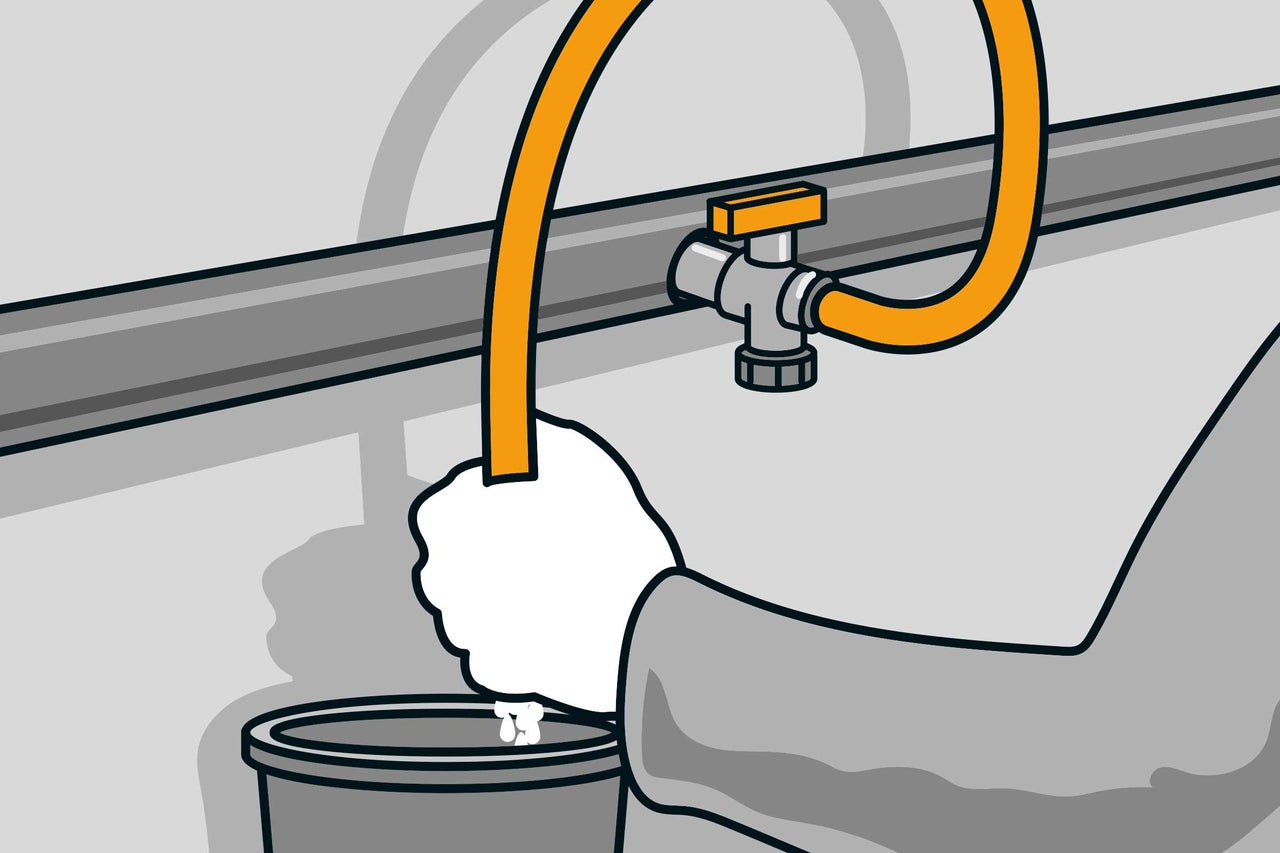

Schalte zuerst den Heizkessel aus. Schau nach, wo Du Wasser ablassen kannst. Das ist meistens die Stelle, wo auch Wasser aufgefüllt wird, wenn der Heizungsdruck mal nachgelassen hat. Wenn Du hier unsicher bist, frage Deinen Fachmann. Den Schlauch in den Ablauf oder ein Waschbecken, das Wasser aufdrehen und ablaufen lassen.

 heizkoerper tauschen anleitung as 03

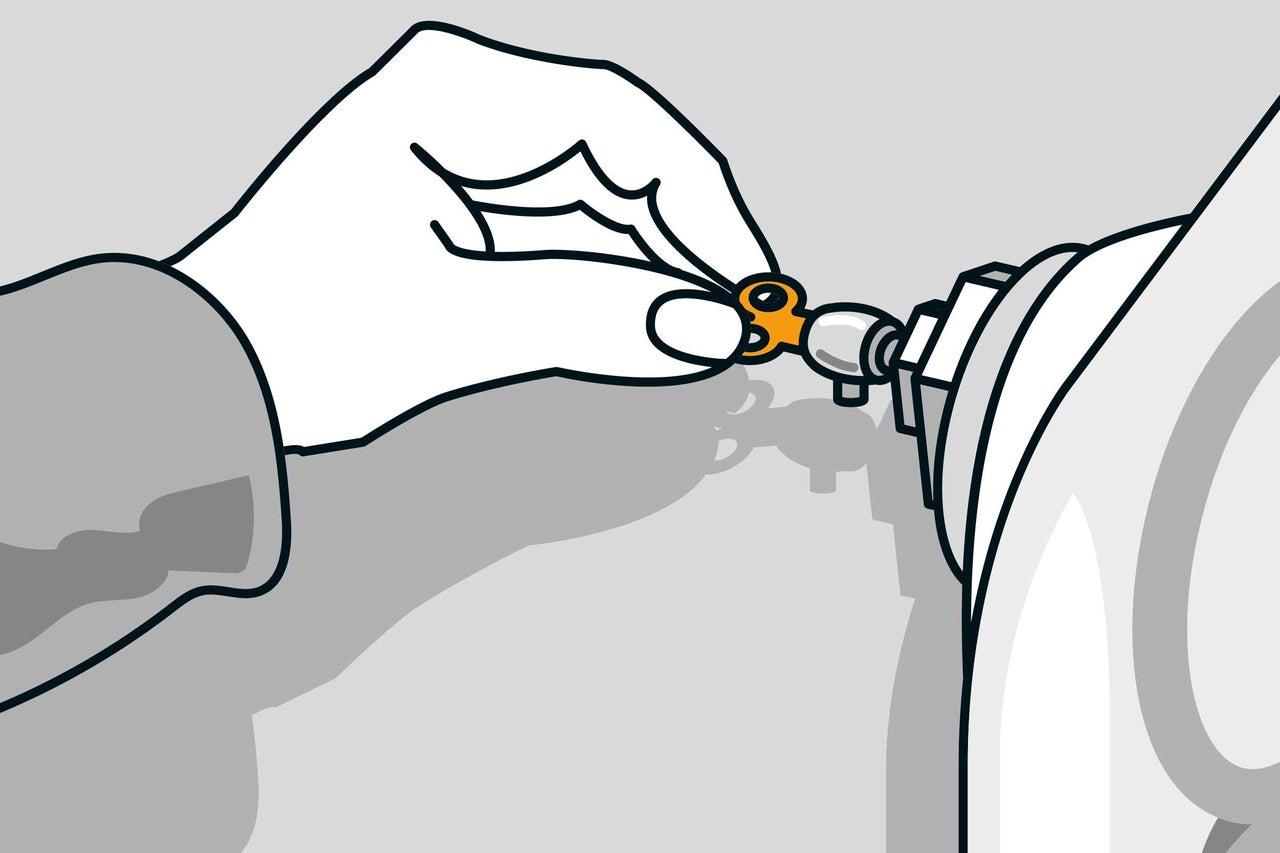

Entlüften

04

Öffne anschließend an allen Heizkörpern die Entlüftungsschraube; eine Entlüftungsschraube haben möglicherweise nur die Heizkörper im oberen Stockwerk des Hauses.

 heizkoerper tauschen anleitung as 04

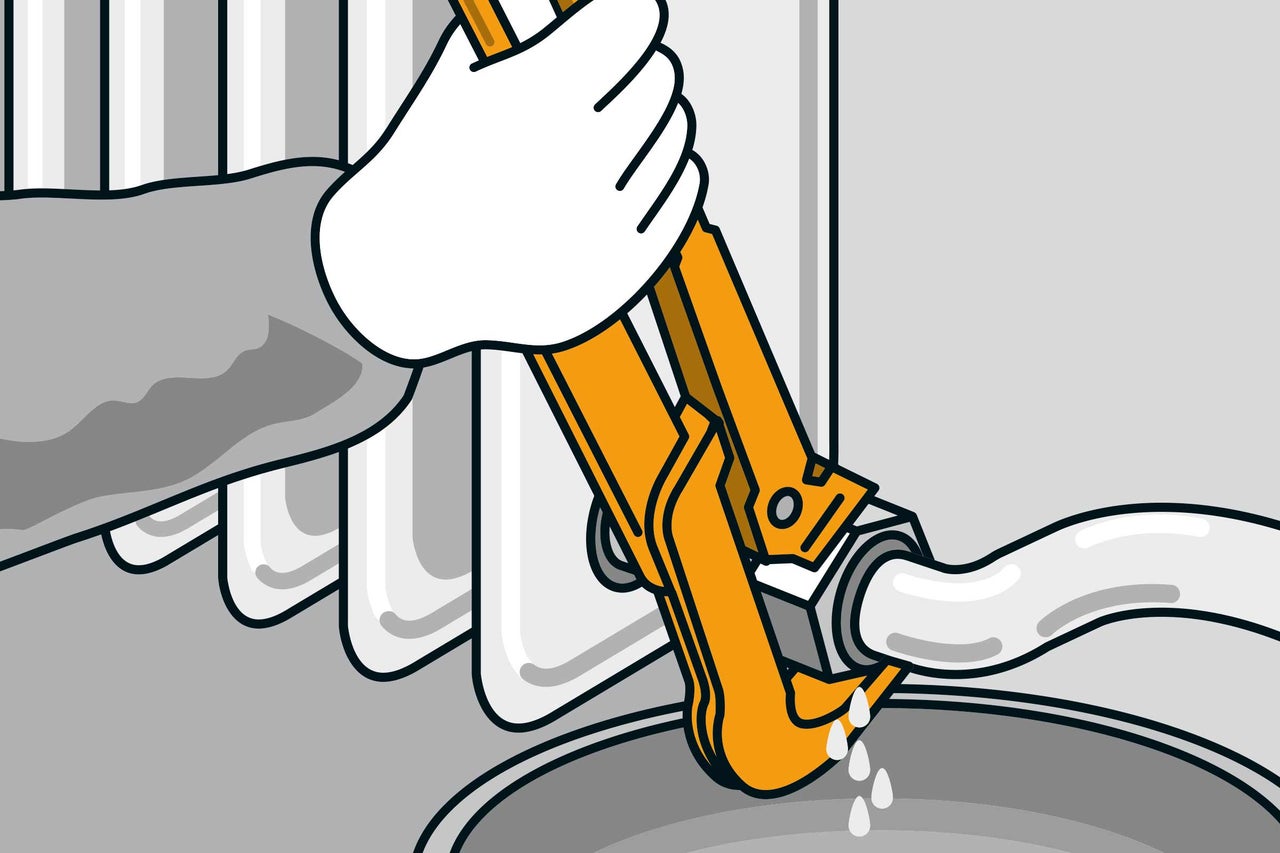

Auffangschale aufstellen

05

Bei diesem Arbeitsschritt kann Wasser aus dem Heizkörper laufen. Stell deshalb eine Auffangschale unter die Rohrverschraubung. Löse danach mit einer Rohrzange die Verschraubungen.

 heizkoerper tauschen anleitung as 05

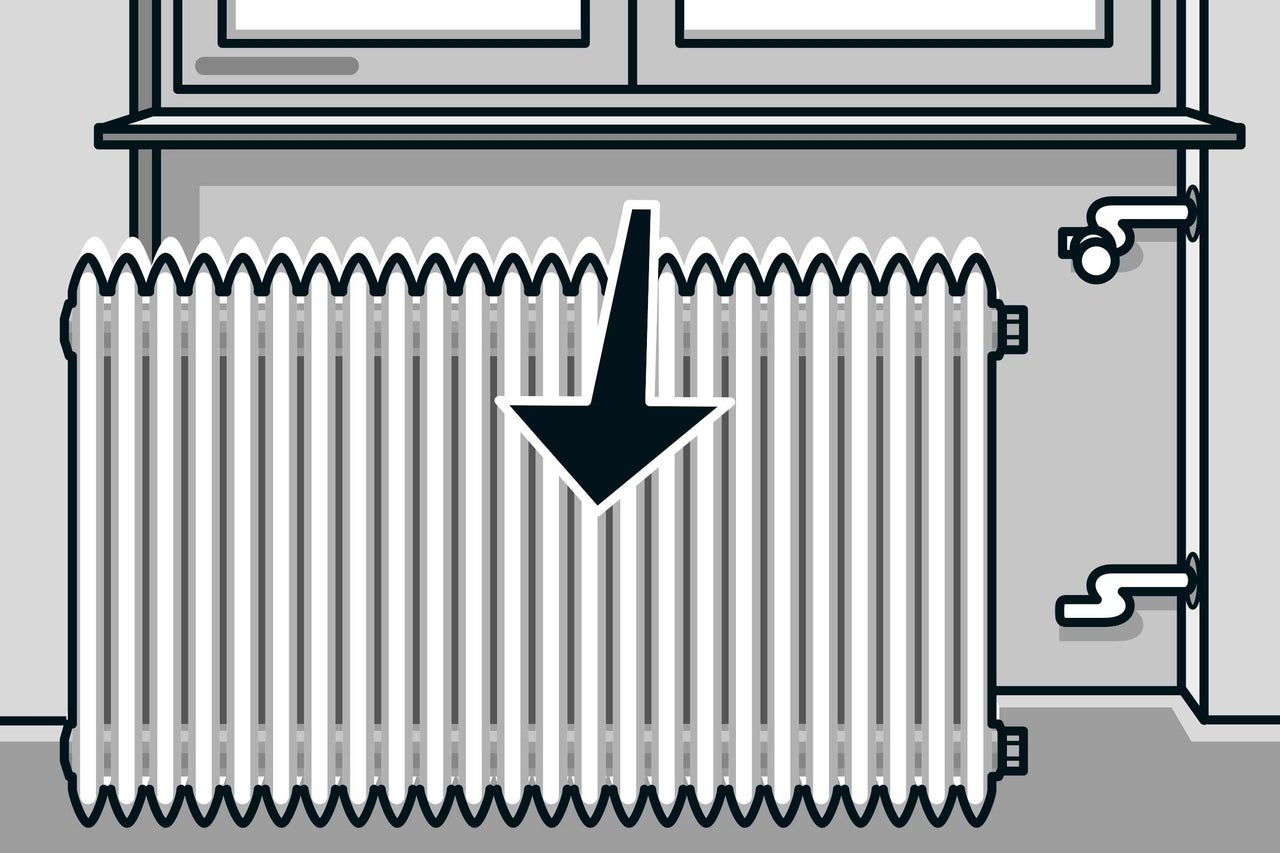

Heizkörper abnehmen

06

Für diesen Arbeitsschritt brauchst du unbedingt einen Helfer, denn der Heizkörper ist schwer. Schraubt alle Halterungen los und nehmt den Heizkörper von der Wand. Habt Ihr einen Transportroller? Dann stellt den Heizkörper einfach darauf und fahrt ihn aus dem Raum.

 heizkoerper tauschen anleitung as 06

Neuen Heizkörper einbauen

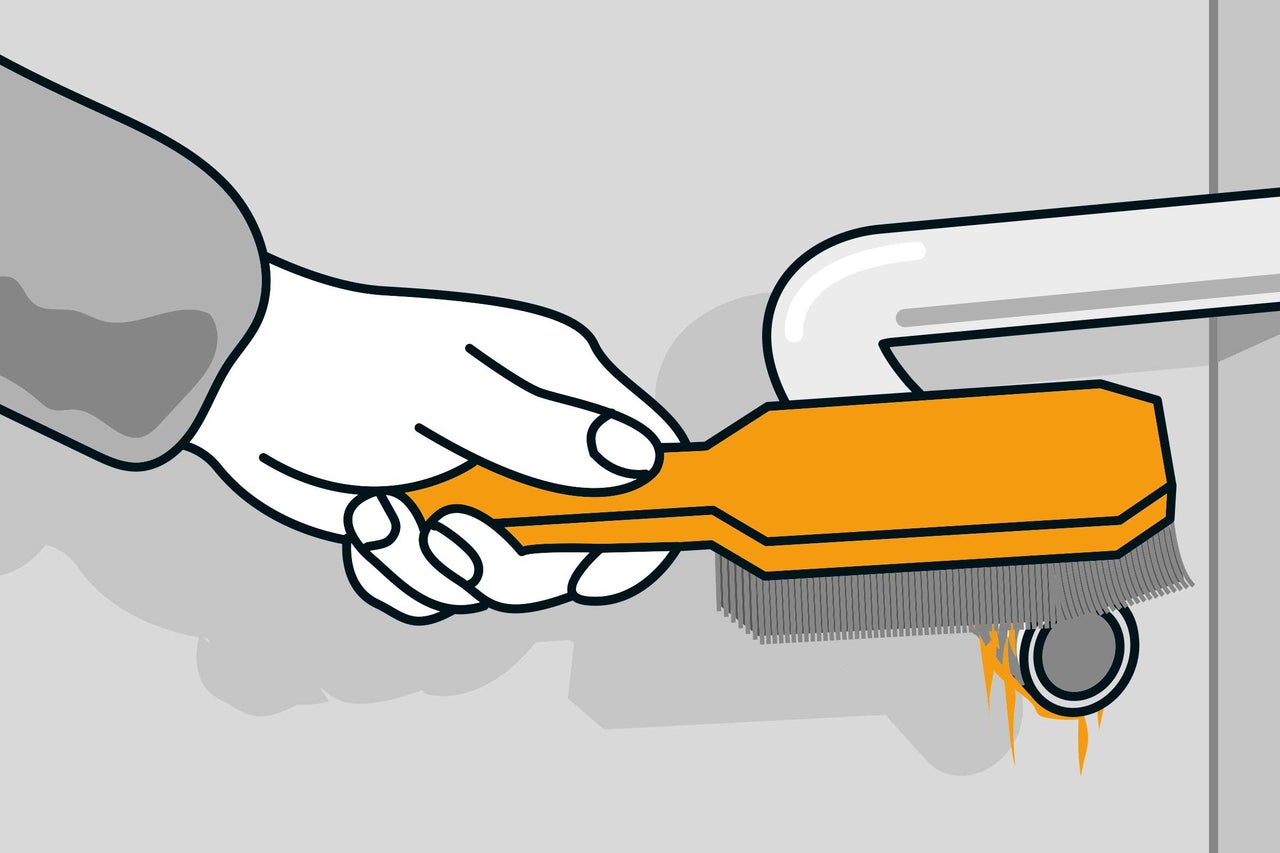

Anschlüsse anpassen

07

Der neue Heizkörper wird voraussichtlich andere Anschlüsse haben. Mit Übergangsmuffen von 3/4"-Anschluss (alt) auf 1/2"-Anschluss (neu) wird das ausgeglichen. Reinige das Gewinde der Anschlussrohre und entferne alten Hanf vollständig.

 heizkoerper tauschen anleitung as 07

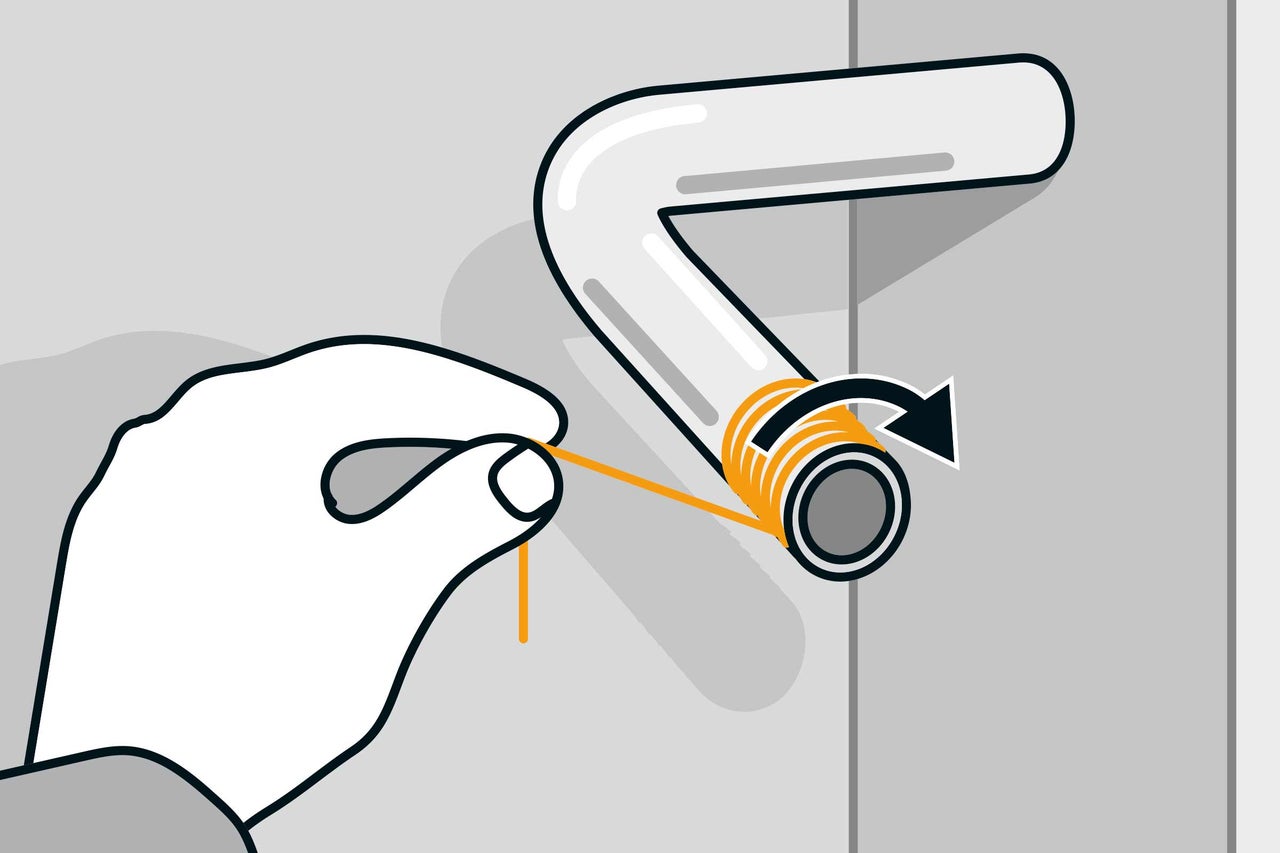

Gewinde abdichten

08

Dichte das Gewinde frisch ab, bevor Du die Übergangsmuffen aufschraubst. Wir verwenden dazu Gewindedichtfaden. Dieser wird im Uhrzeigersinn auf das Gewinde aufgewickelt.

 heizkoerper tauschen anleitung as 08

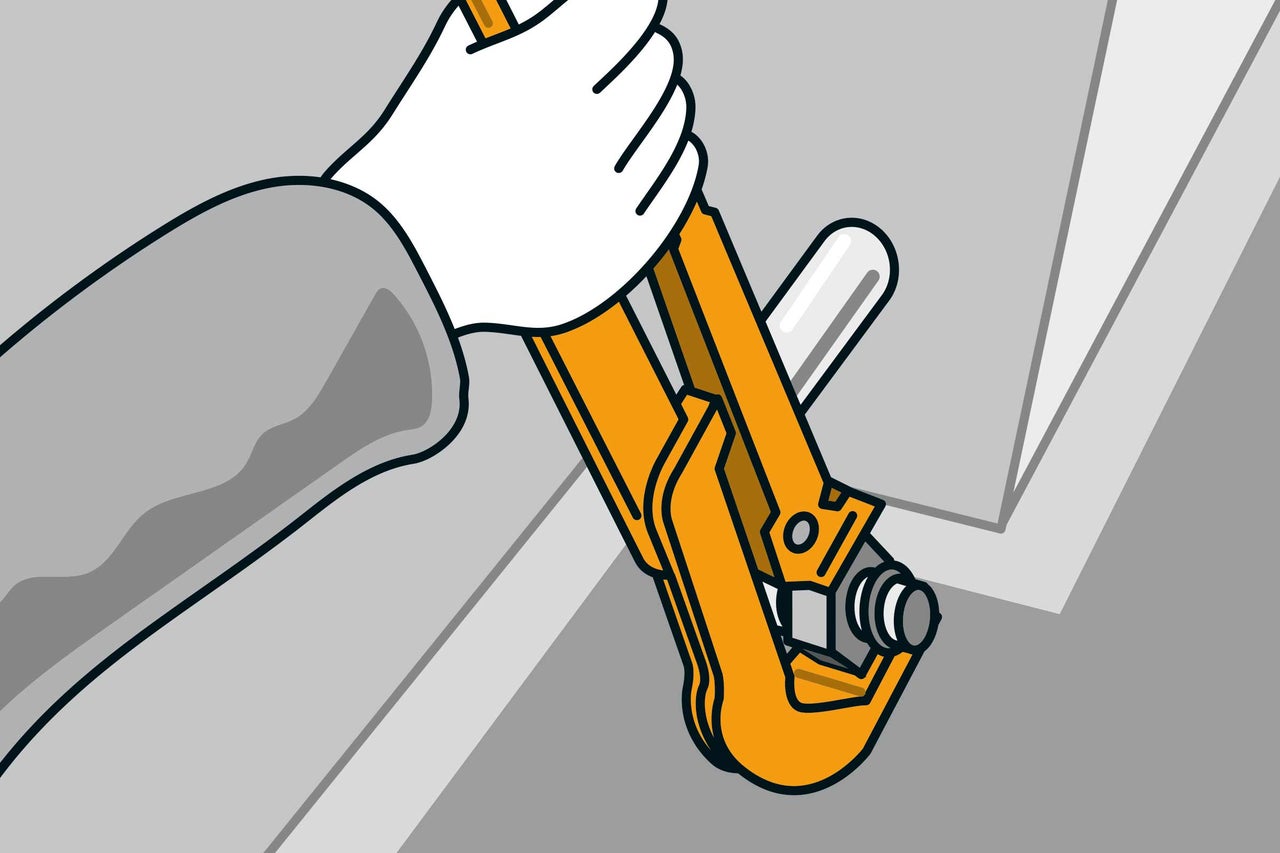

Übergangsmuffe auf das Gewinde schrauben

09

Schraube die Übergangsmuffen oben und unten auf das Gewinde. Werden die weiteren Rohrverbindungen als Pressverbindungen ausgeführt? Dann müssen alle Teile dafür geeignet sein.

 heizkoerper tauschen anleitung as 09

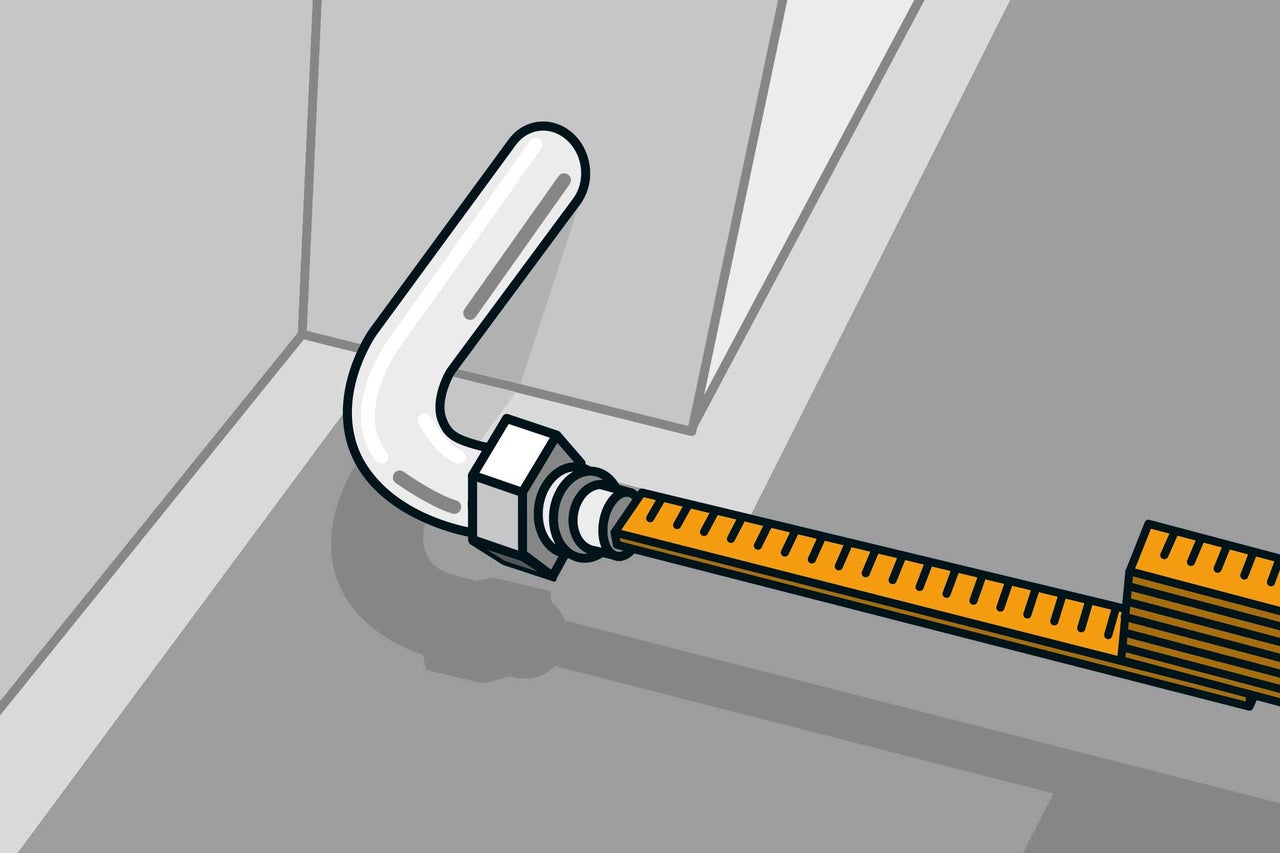

Rohre abmessen

10

Nun die Länge der Rohre ausmessen, mit denen die Anschlüsse nach vorne verlängert werden. Lassen sich die Maße nicht genau bestimmen? Dann lass die Rohre etwas länger und kürze sie später.

 heizkoerper tauschen anleitung as 10

Zuschnitt

11

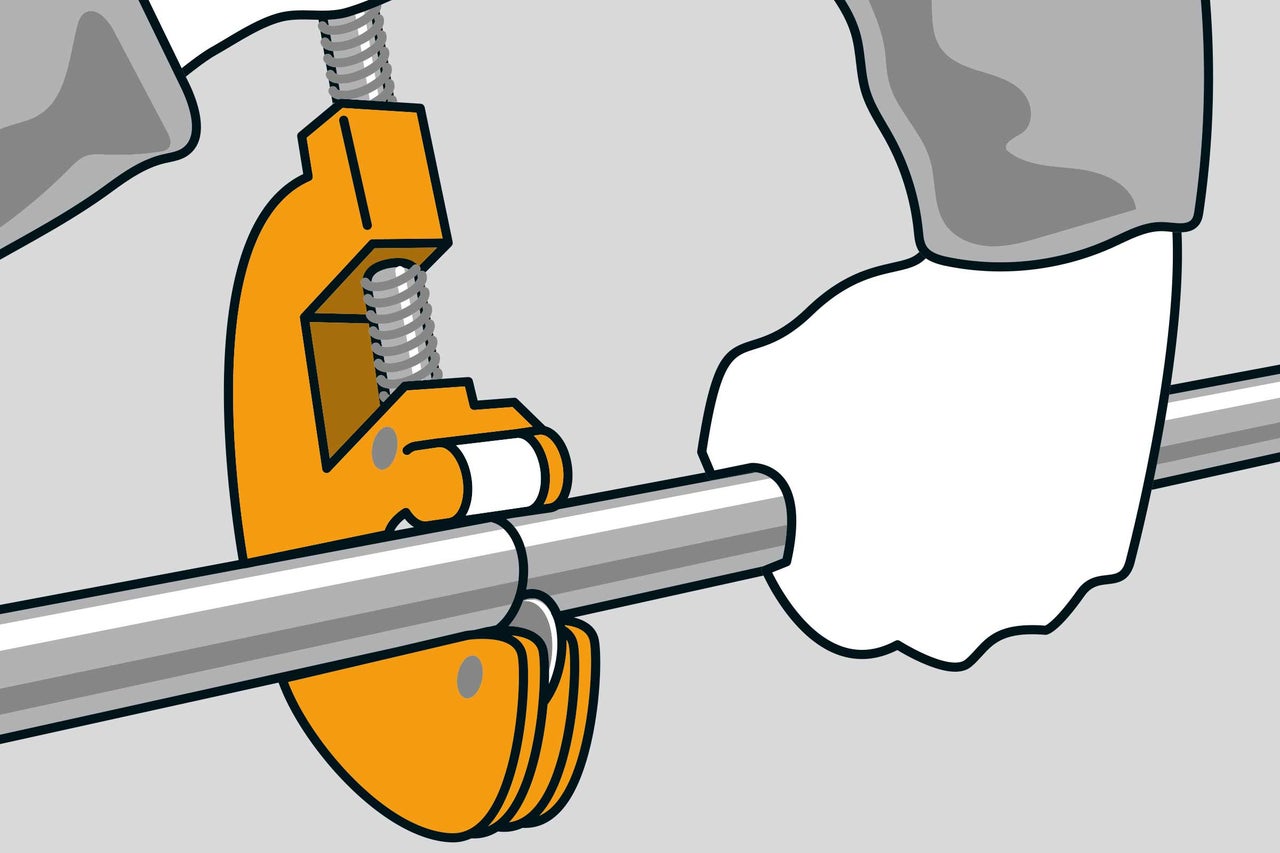

Schneide die Kupferrohre mit dem Rohrabschneider zu: Klemme das Rohr ein und dreh das Stellrad fest zu. Anschließend den Rohrabschneider mehrfach um das Rohr drehen und dabei das Stellrad immer weiter anziehen. Ist das Rohr abgeschnitten, wird an beiden Rohrenden die Innenkante entgratet – die meisten Rohrabschneider haben dafür eine Vorrichtung.

 heizkoerper tauschen anleitung as 11

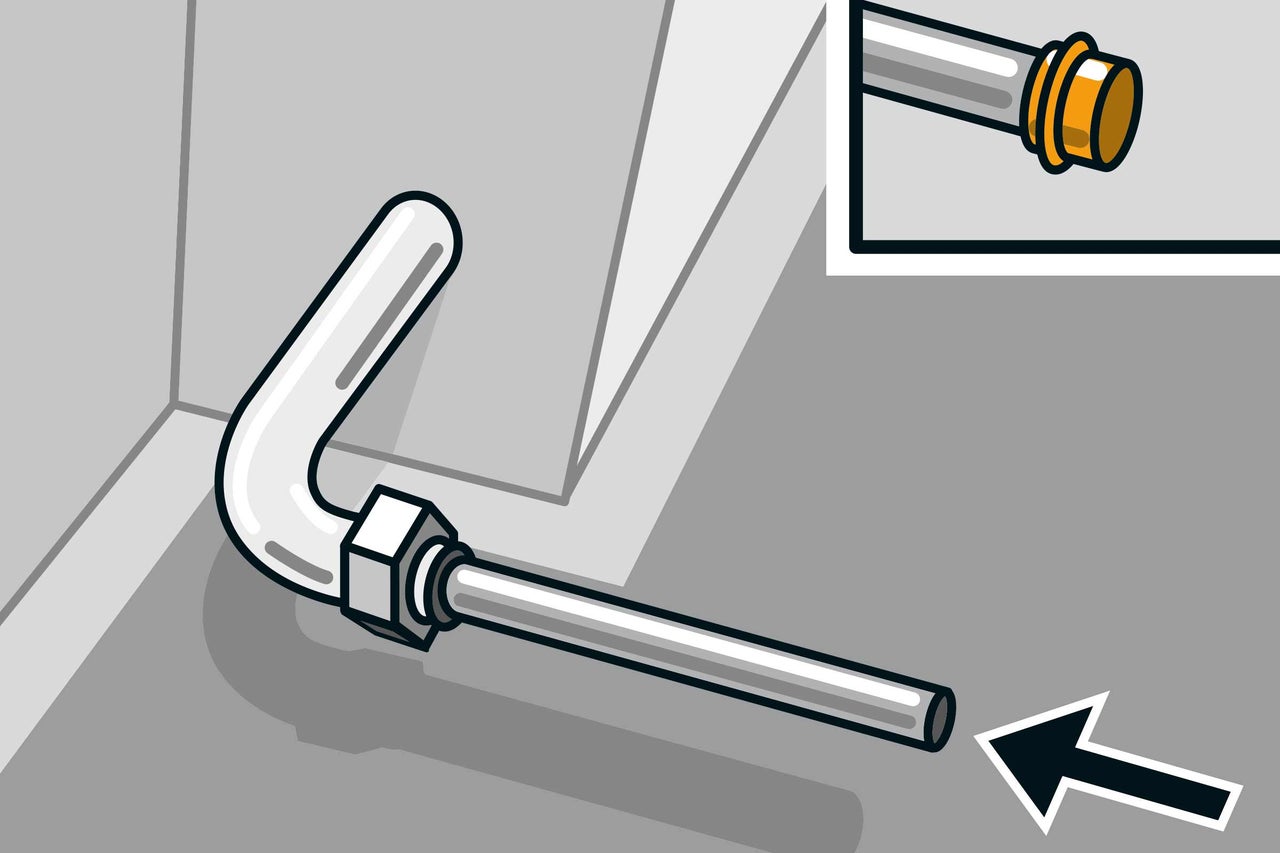

Kupferrohr aufstecken

12

Stecke das Kupferrohr in die Übergangsmuffe. Stecke danach eine Pressfitting-Kappe auf das freie Ende des Rohres (kleines Bild). Wiederhole diesen Arbeitsschritt beim zweiten Anschlussrohr.

 heizkoerper tauschen anleitung as 12

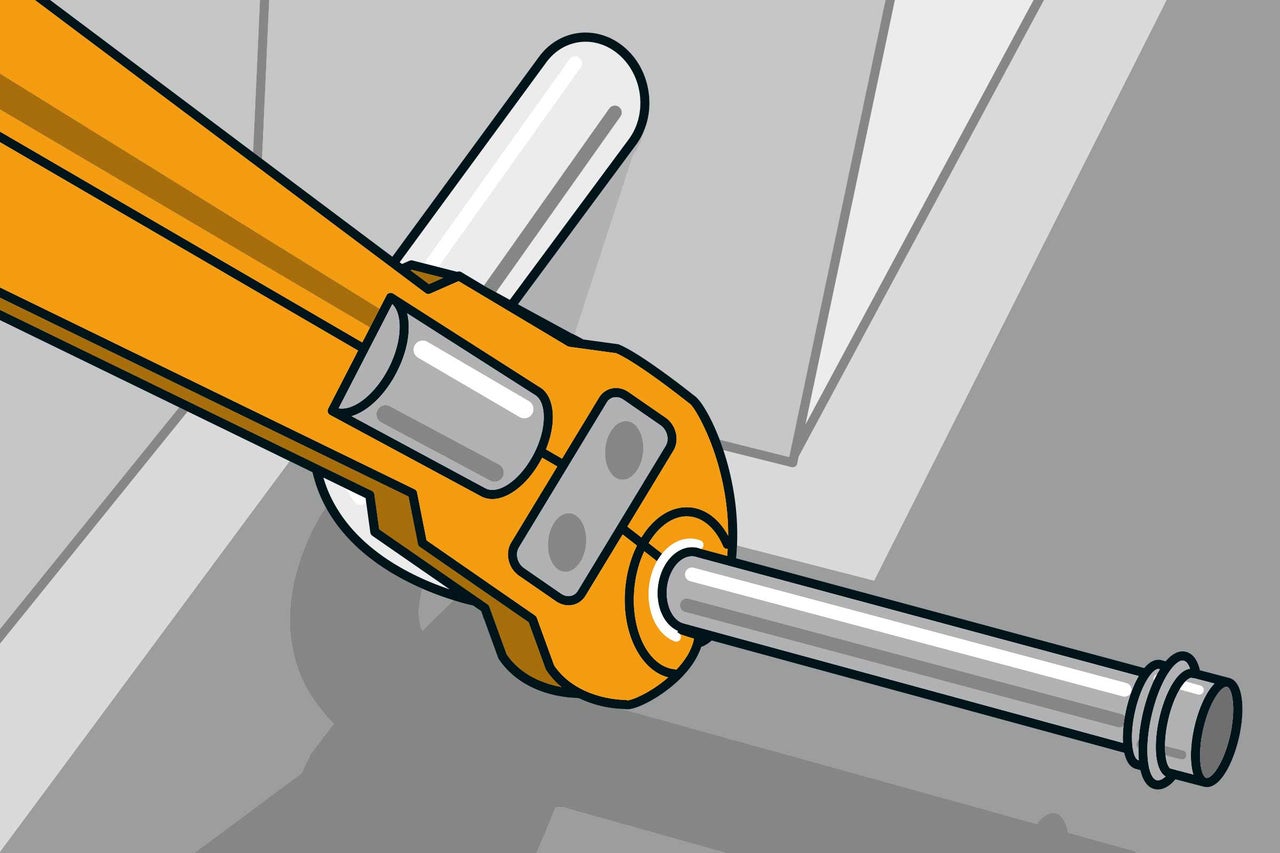

Mit Presszange verpressen

13

Jetzt werden die Fittings verpresst; dazu brauchst Du eine spezielle Presszange. (Brauchst Du eine solche Zange nur gelegentlich? Dann kannst Du sie ausleihen. Die passenden Zubehörteile für verschiedene Rohrdurchmesser und Pressformen sind dabei.) Damit die Rohrverbindung dicht wird, müssen Rohre, Fittings und Werkzeug aus einem System stammen. Richte Dich beim Arbeiten mit der Presszange nach der beiliegenden Anleitung des Herstellers.

 heizkoerper tauschen anleitung as 13

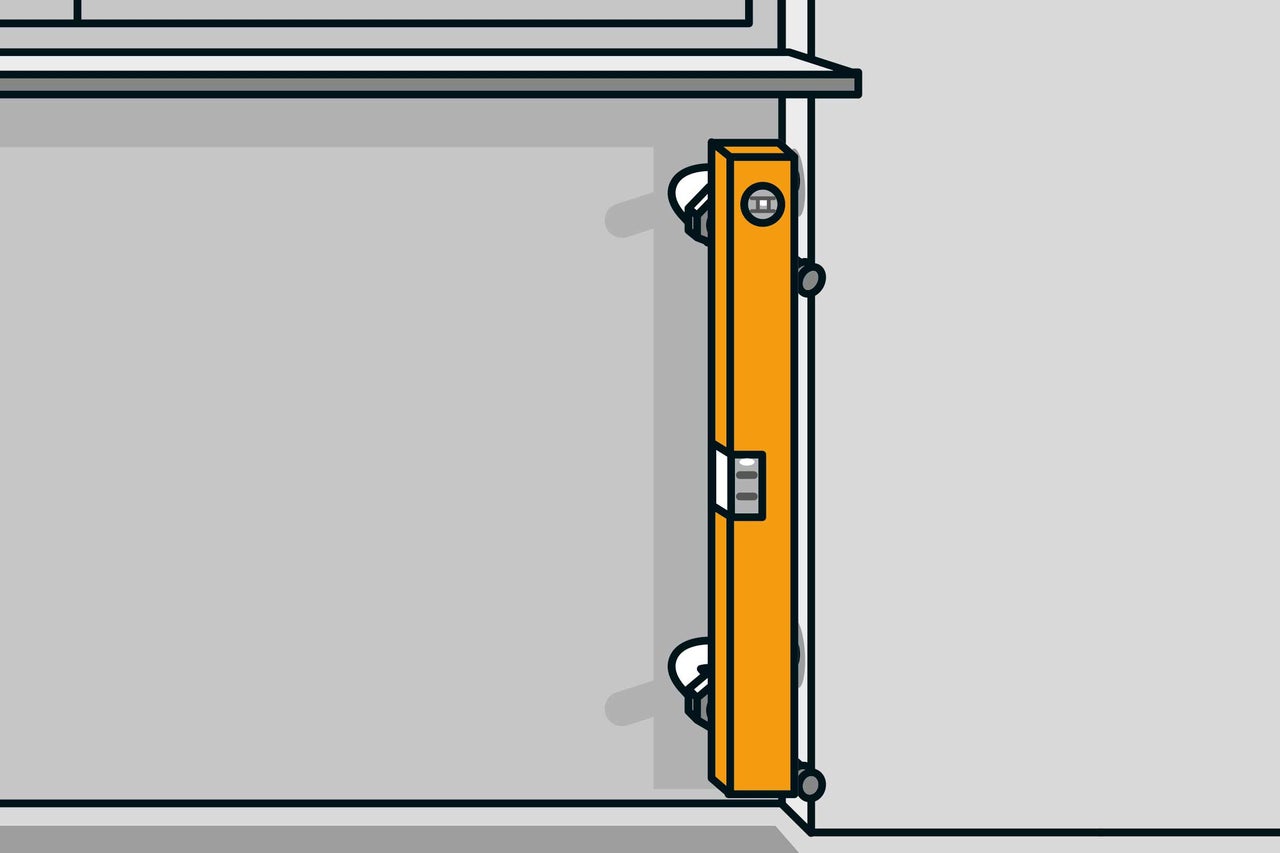

Anschlüsse ausrichten

14

Prüfe mit der Wasserwaage, ob die beiden Anschlüsse senkrecht übereinander stehen. Bei Bedarf kannst Du etwas korrigieren, weil sich die Kupferrohre leicht biegen lassen.

 heizkoerper tauschen anleitung as 14

Mit Wasser befüllen

15

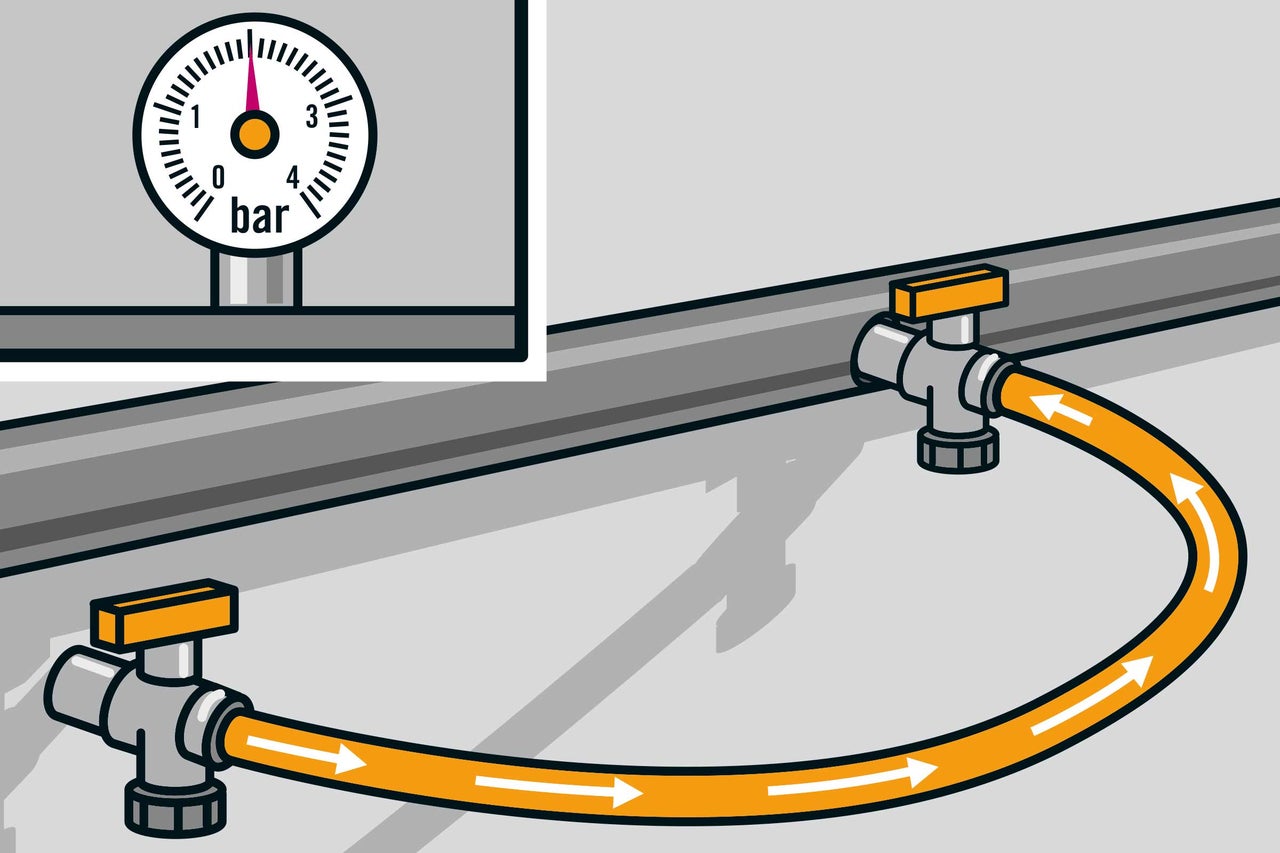

Jetzt muss wieder Wasser in die Heizung gefüllt werden. Dazu die Entlüftungsschrauben zudrehen. Den Schlauch wieder anschließen und die Heizung volllaufen lassen. Du kannst 2-3 bar Druck aufbauen lassen.

 heizkoerper tauschen anleitung as 15

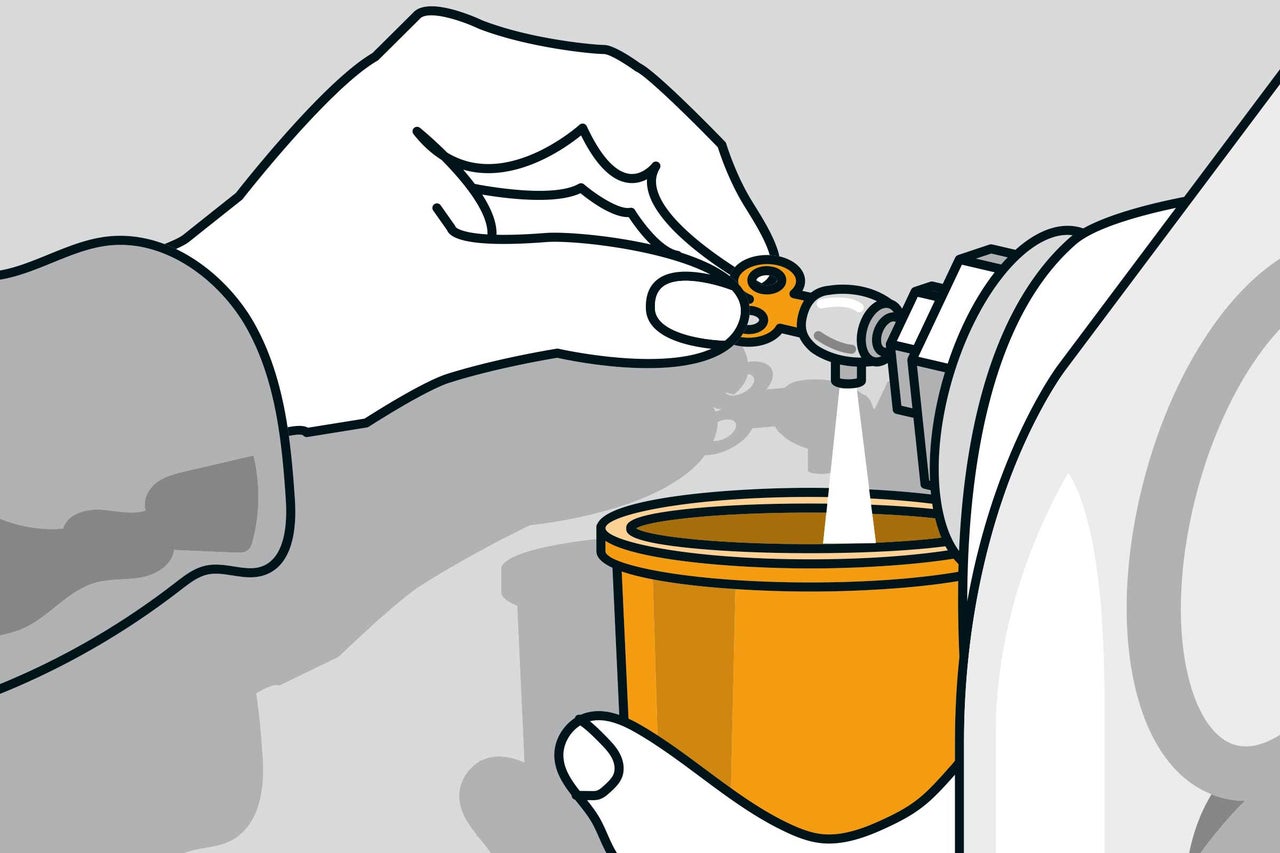

Entlüften

16

Jetzt die Entlüftungsschrauben wieder aufdrehen. Wenn Wasser kommt zudrehen. Dann kannst Du den Druck nachregeln in dem Du noch etwas Wasser nachfüllst.

 heizkoerper tauschen anleitung as 16

Rohre ummanteln

17

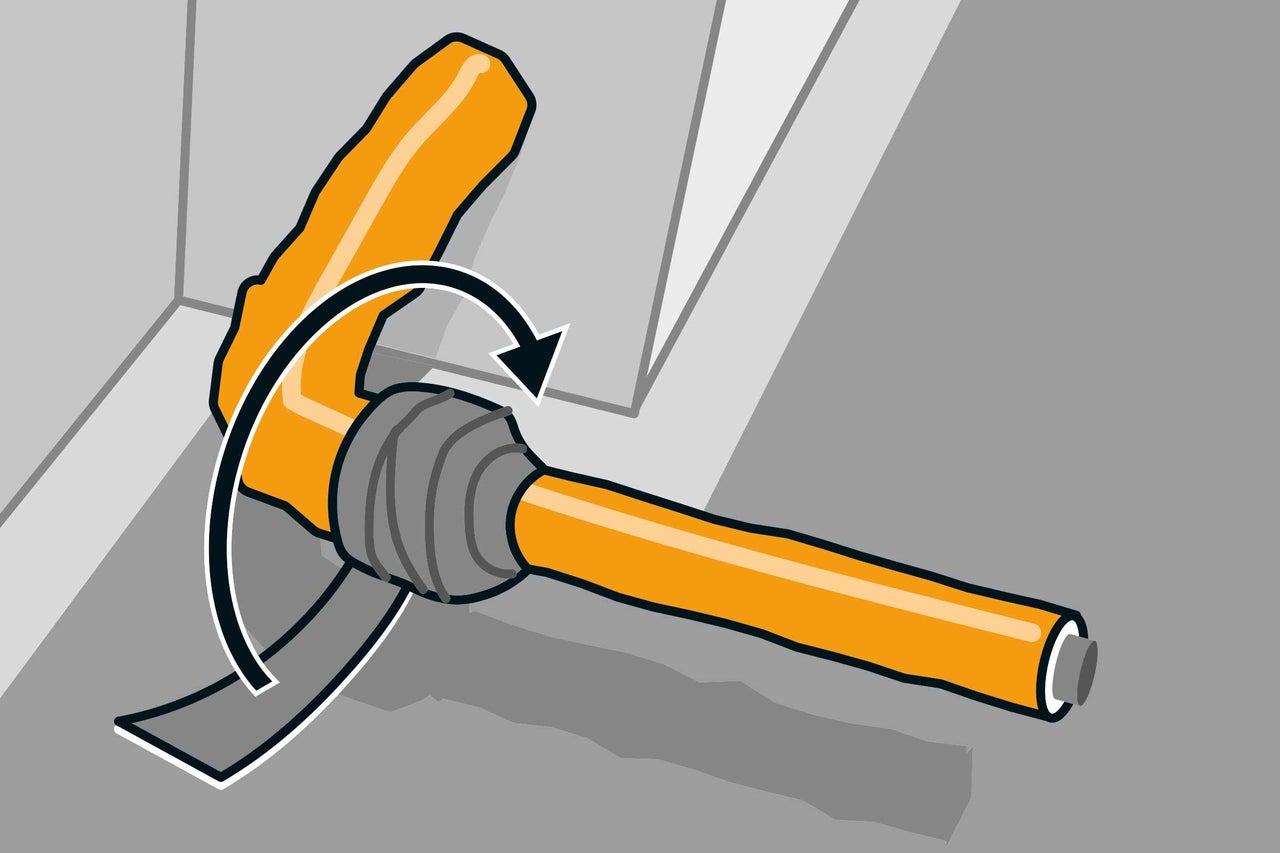

Abschließend werden die Rohre mit einem PE-Sutzschlauch ummantelt. Verklebe sie – wenn nötig – an der Nahtstelle mit Universal-Reparaturband.Jetzt sind die Rohre für die neue Montageposition vorbereitet.

 heizkoerper tauschen anleitung as 17

Heizkörper montieren

18

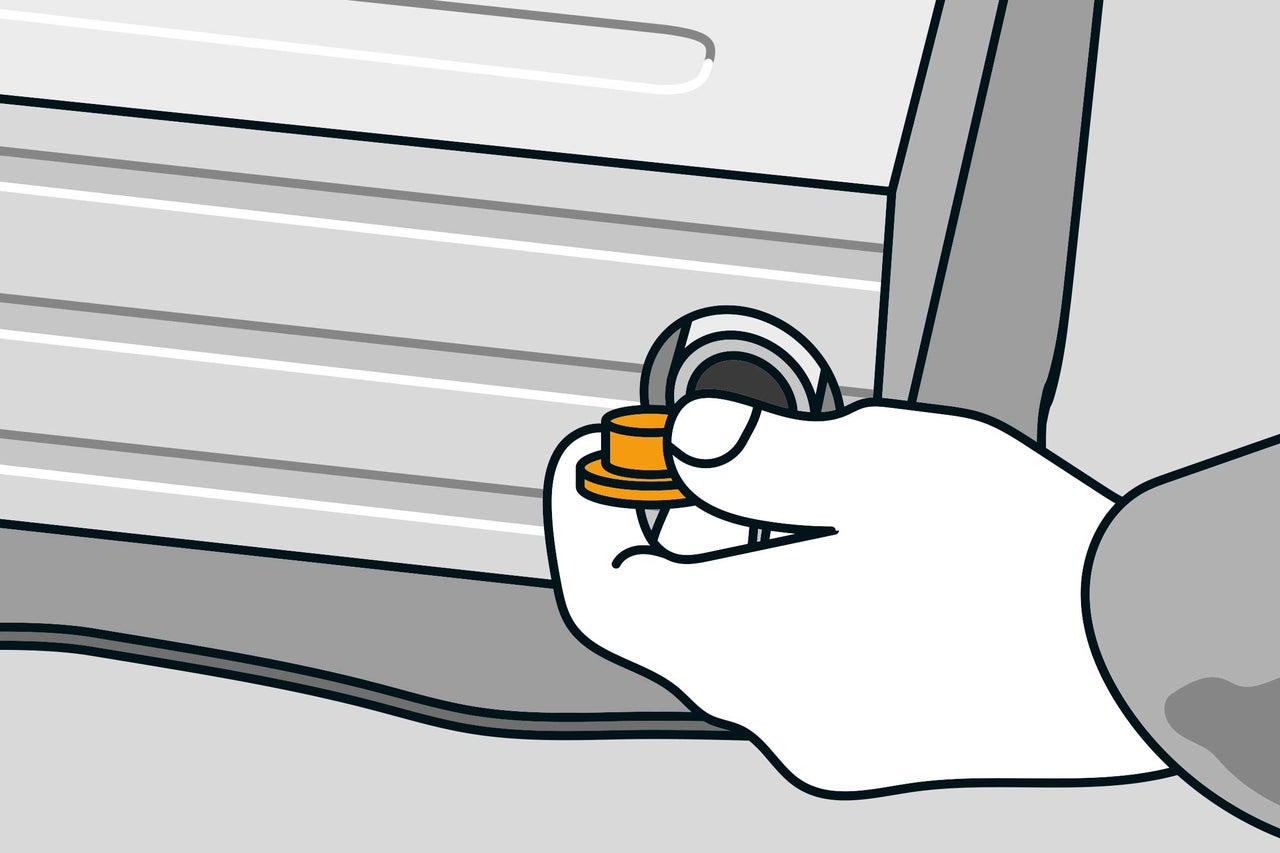

Lege den neuen Heizkörper an der Montagestelle ab und drehe alle Blindstopfen an den Heizkörperanschlüssen heraus. Lege fest, welche Anschlüsse nicht benötigt werden: In den oberen wird der Verschlussdeckel mit dem Entlüftungsventil geschraubt, in die übrigen die einfachen Verschlussdeckel. Alle Verschlussdeckel mit einem Ring-Maul-Schlüssel vorsichtig anziehen.

 heizkoerper tauschen anleitung as 18

Anschlüsse vorbereiten

19

Jetzt werden die Anschlüsse an der Wand vorbereitet: Raue das Gewinde am Übergangsnippel mit einem alten Sägeblatt o. Ä. auf.

 heizkoerper tauschen anleitung as 19

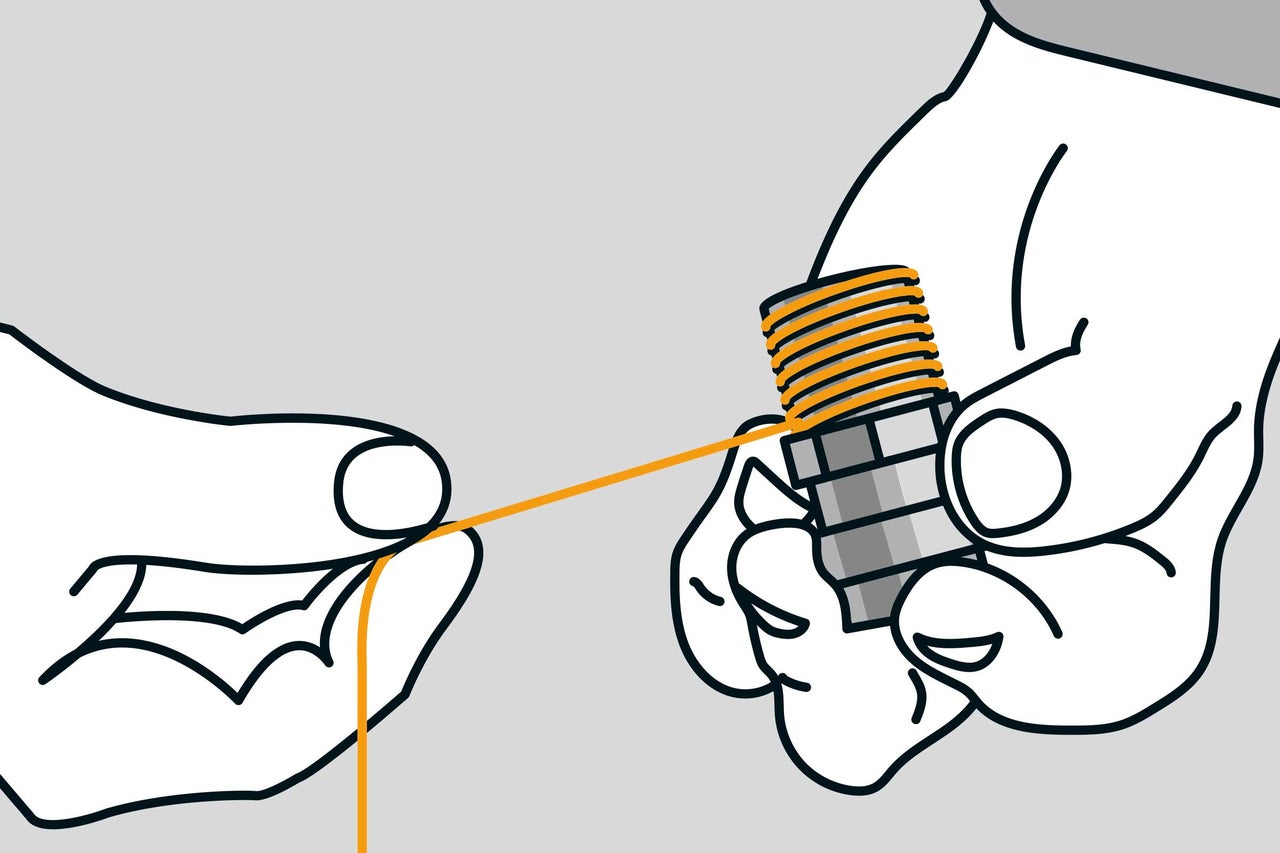

Gewinde abdichten

20

Dichte das Gewinde mit Gewindedichtfaden ab – dazu den Faden im Uhrzeigersinn auf das Gewinde aufwickeln.

 heizkoerper tauschen anleitung as 20

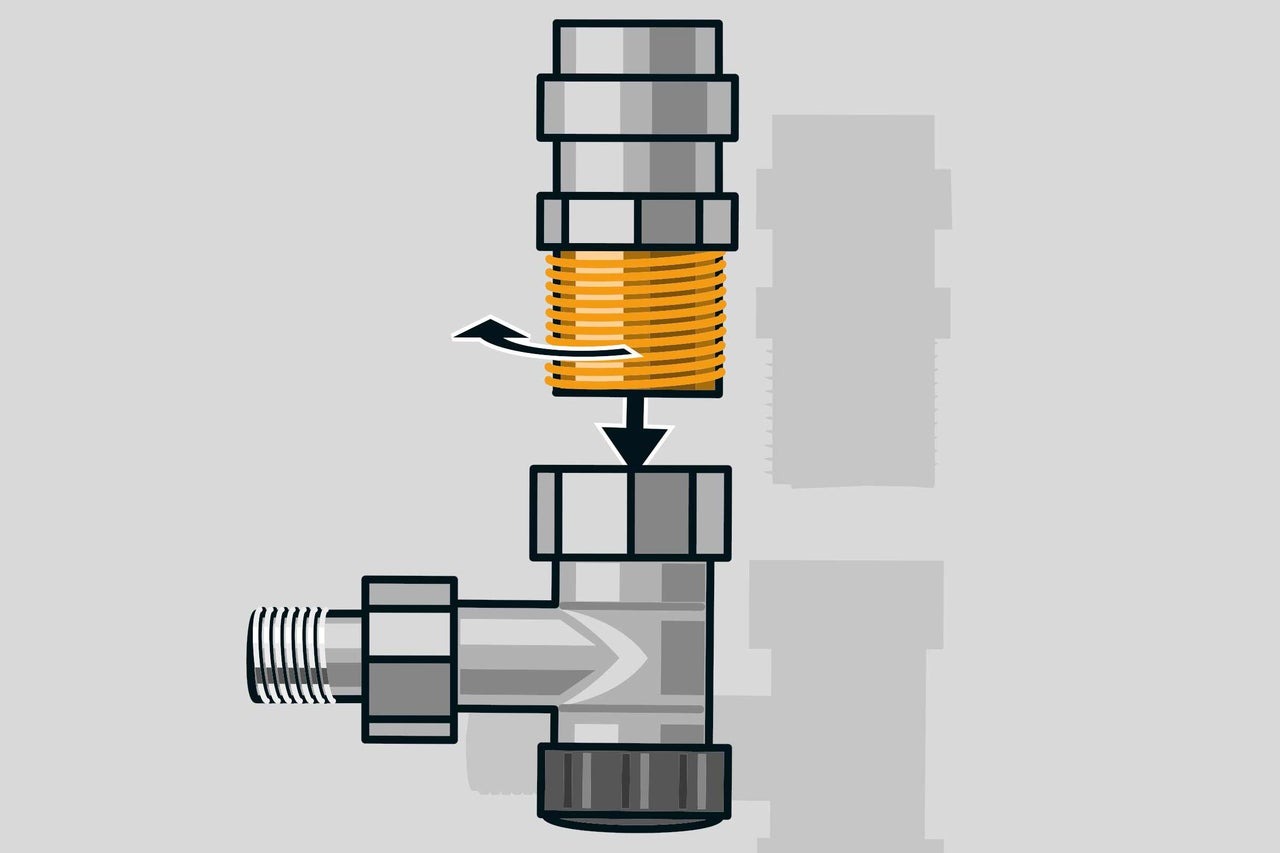

Alle Teile verbinden

21

Verschraube den Übergangsnippel mit dem Eckventil für den Thermostatkopf und ziehe die Verbindung mit zwei Ring-Maul-Schlüsseln fest an. Danach auch das Gewinde am Anschlussstück des Eckventils, das in den Heizkörper eingedreht wird, mit Gewindedichtfaden versehen.

 heizkoerper tauschen anleitung as 21

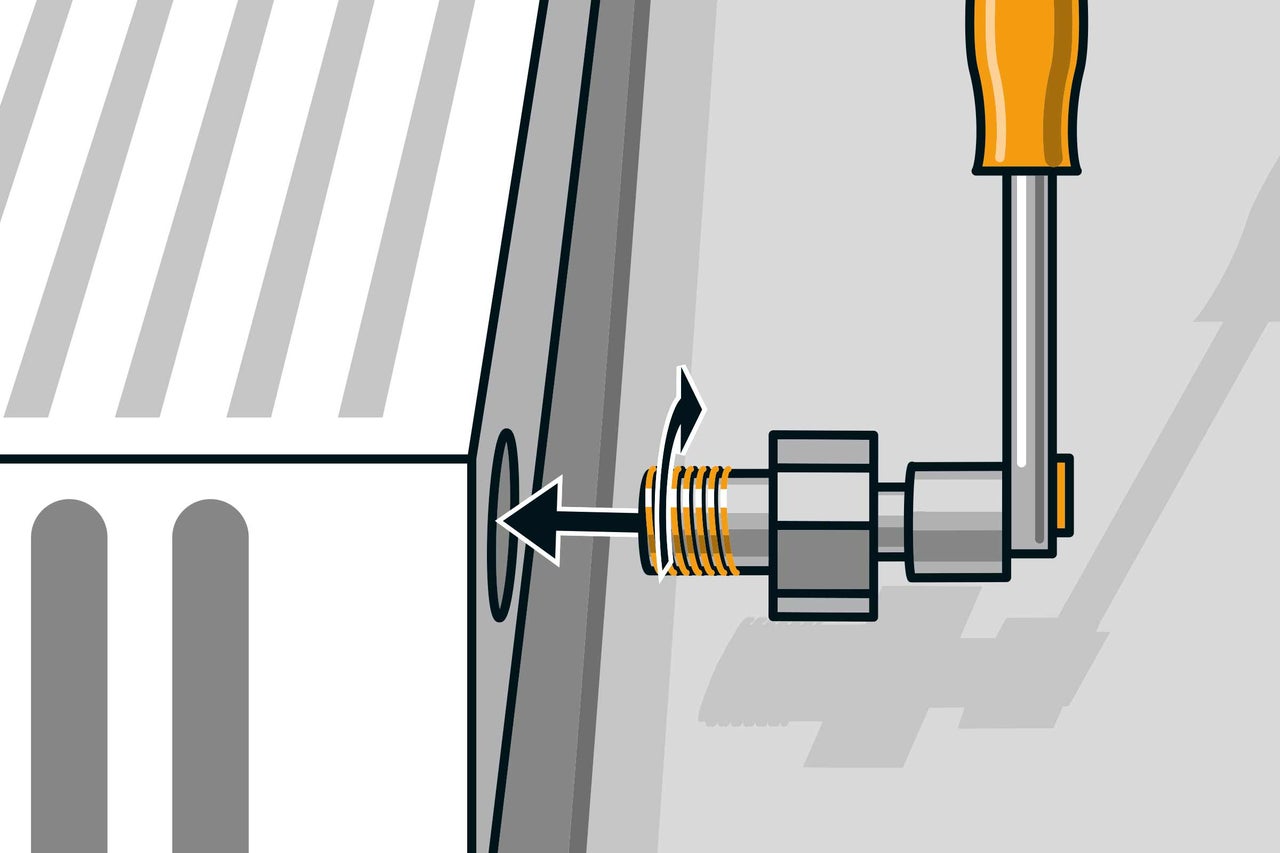

Montage am Heizkörper

22

Schraube das Anschlussstück vom Eckventil ab und schraube es mit einem Stufenschlüssel in die obere Öffnung am Heizkörper. Stecke den Stufenschlüssel zum Festziehen an eine Umschaltknarre.

 heizkoerper tauschen anleitung as 22

Am Heizkörper verschrauben

23

Verschraube das eingeschraubte Anschlussstück handfest mit dem Eckventil. Am unteren Heizkörperanschluss werden nun die Teile für das Rücklaufventil montiert; verfahre dabei genauso wie beim oberen Anschluss.

 heizkoerper tauschen anleitung as 23

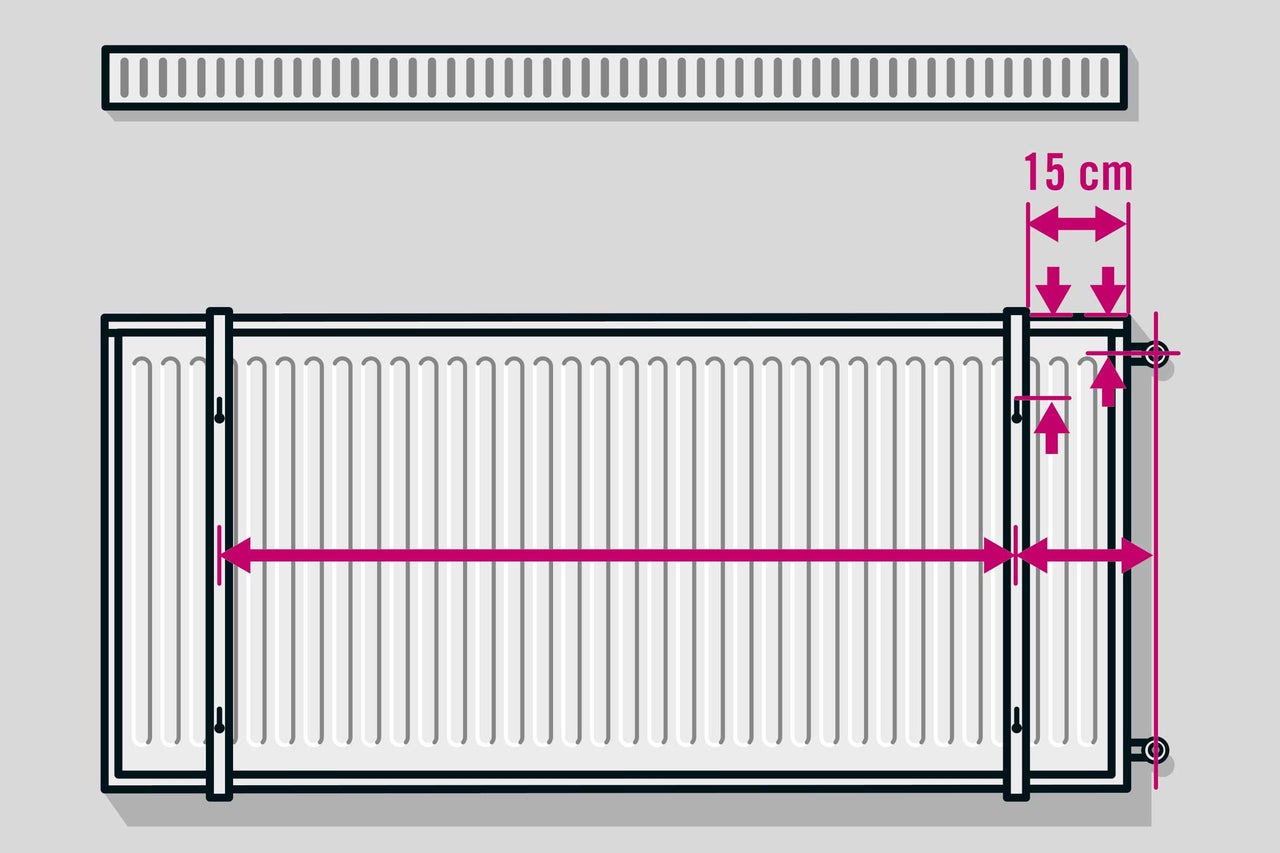

Montageschienen setzen

24

Nun werden die Montageschienen gesetzt. Enthält Dein Set keine Montageschablone? Dann montiere die Schienen mit 15 cm Abstand zum seitlichen Rand am Heizkörper. Nimm das Maß vom Rohreingang am Heizkörper bis zur Mitte der Montageschiene und die Maße von Heizkörperoberkante zum oberen Befestigungsloch. Ziehe davon den Abstand zwischen Heizkörperoberkante zum Rohreingang ab.

 heizkoerper tauschen anleitung as 24

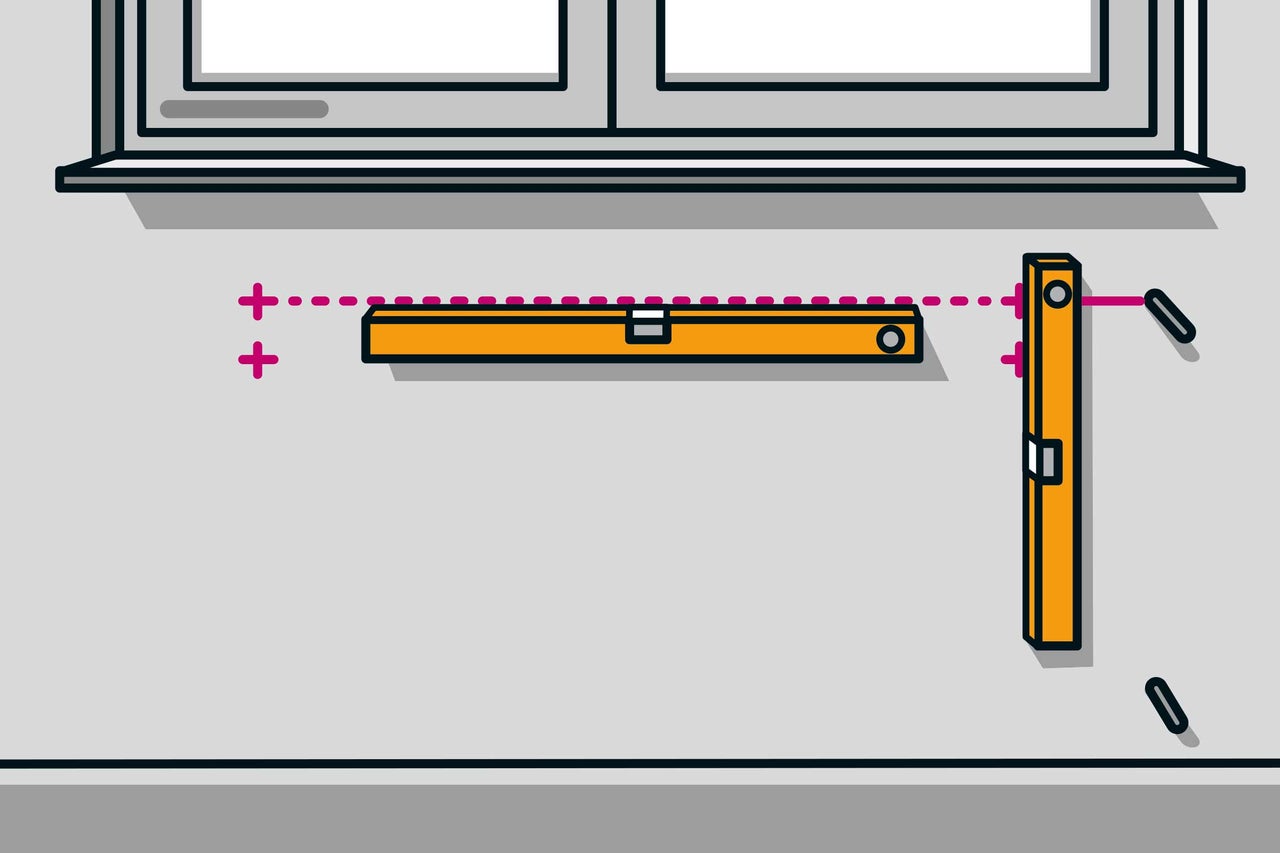

Ausrichten

25

Ziehe den PE-Schutzschlauch von den Rohren ab, damit Du exakt messen kannst. Zeichne dann mit den ermittelten Maßen die beiden oberen Bohrlöcher an der Wand an.

 heizkoerper tauschen anleitung as 25

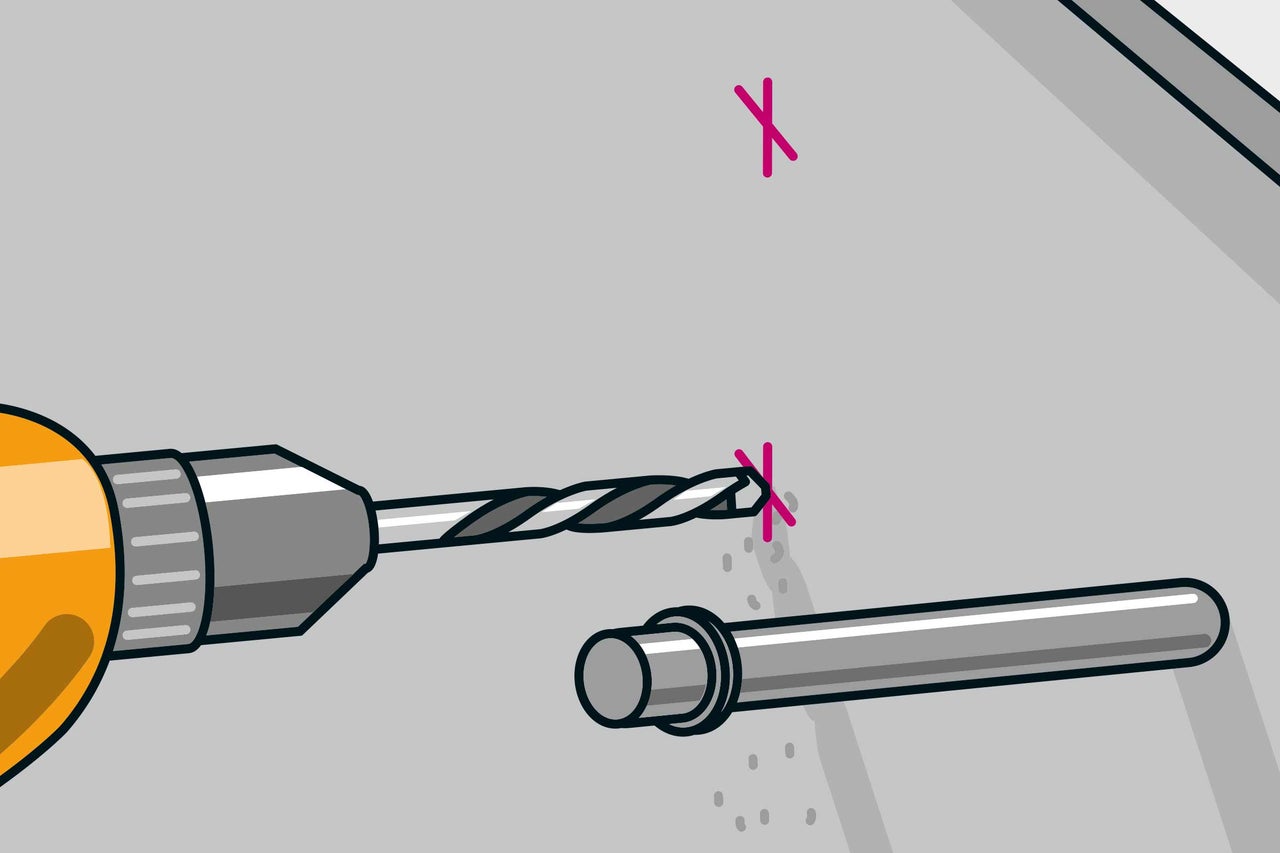

Löcher bohren

26

Wähle geeignete Dübel für das Mauerwerk aus. Bohre anschließend die beiden oberen Dübellöcher mit einem Steinbohrer in der passenden Größe und setze die Dübel.

 heizkoerper tauschen anleitung as 26

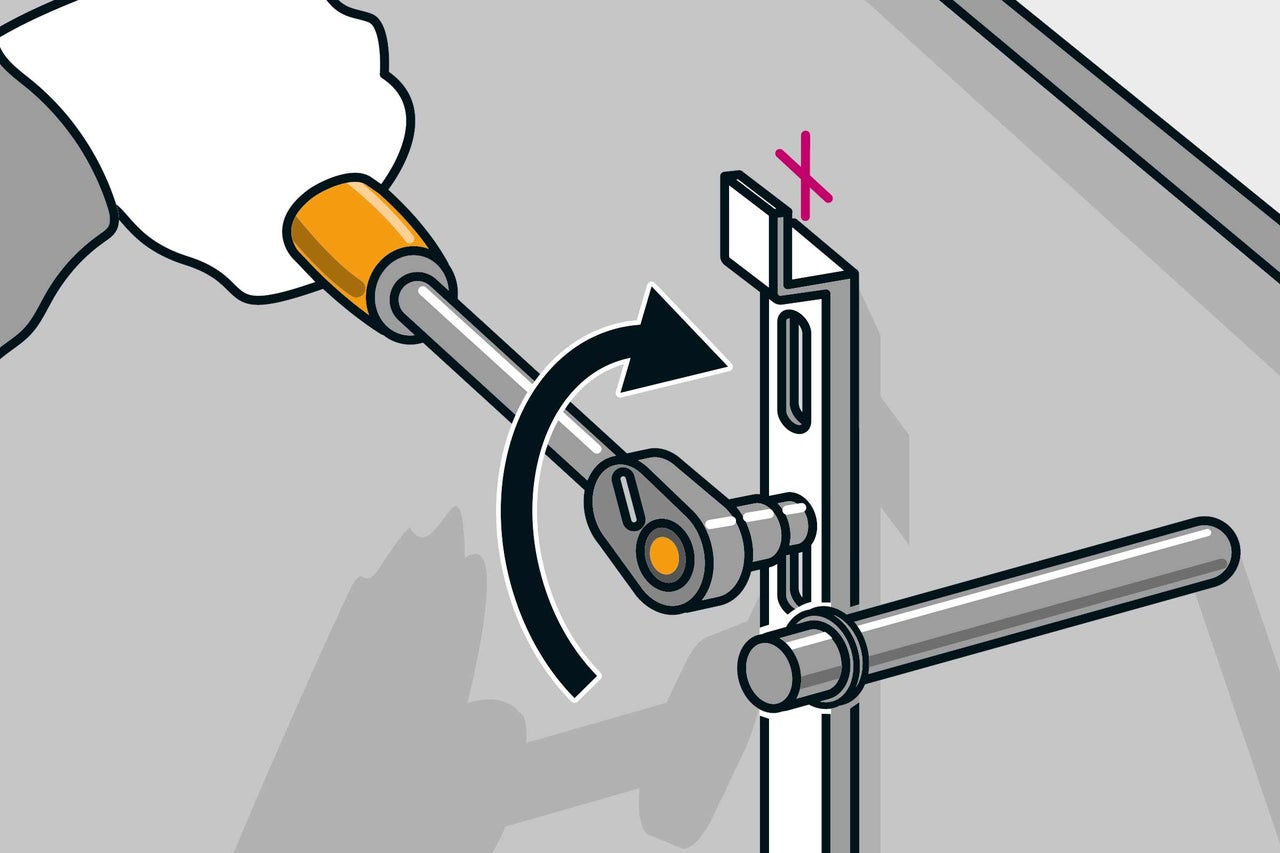

Montageschienen an der Wand montieren

27

Nimm die beiden Montageschienen vom Heizkörper ab und verschraube sie handfest an der Wand. Richte sie mit der Wasserwaage aus und zeichne die beiden unteren Dübellöcher an. Dann wieder bohren, Dübel setzen und die Montageschienen fest verschrauben.

 heizkoerper tauschen anleitung as 27

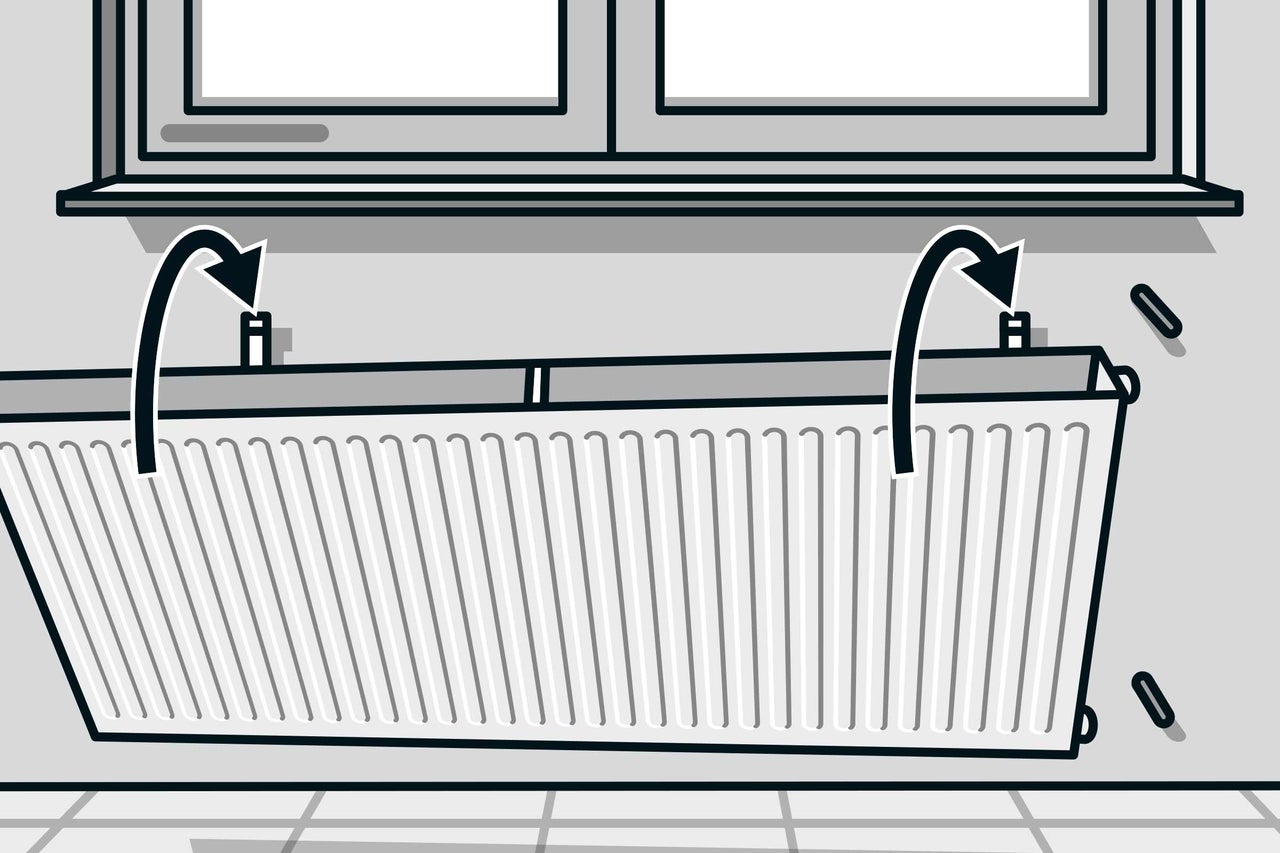

Heizkörper einhängen

28

Den Heizkörper solltet Ihr zu zweit in die Montageschienen einhängen.

 heizkoerper tauschen anleitung as 28

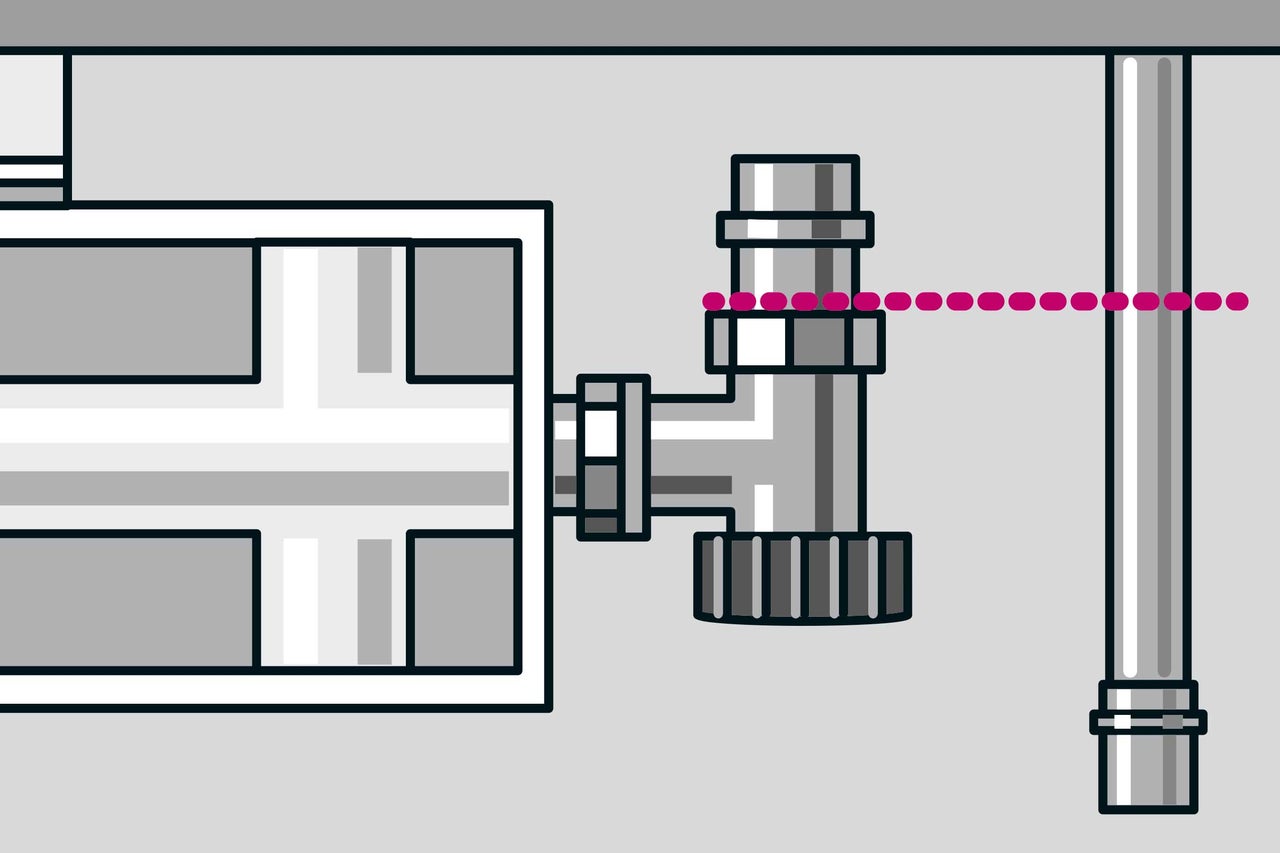

Rohrlänge markieren

29

Markiere die endgültige Rohrlänge für die beiden Anschlussrohre – die Rohre müssen tief genug in die Fittings reichen, damit nach dem Verpressen alles dicht ist.

 heizkoerper tauschen anleitung as 29

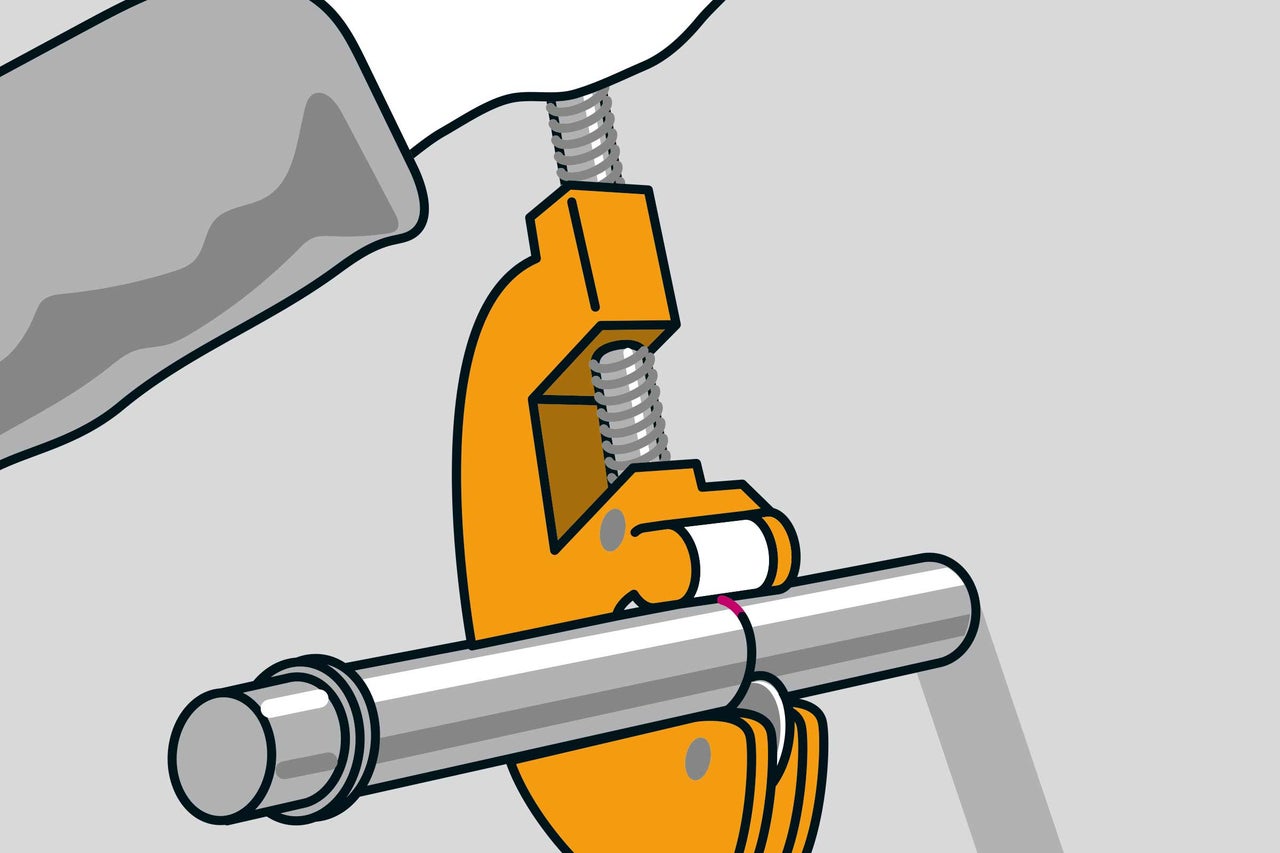

Rohr kürzen

30

Bevor abgeschnitten wird, muss die Heizung wieder entleert werden. Dazu die Heizkörperventile im Haus öffnen, die Heizung abstellen und das Wasser ablassen. Halte einen Becher, z.B. einen Gipsbecher, bereit denn beim Abschneiden kann noch etwas Wasser nachlaufen. Schneide die Rohre mit dem Rohrabschneider ab und entgrate die Schnittkanten.

 heizkoerper tauschen anleitung as 30

Endpostition

31

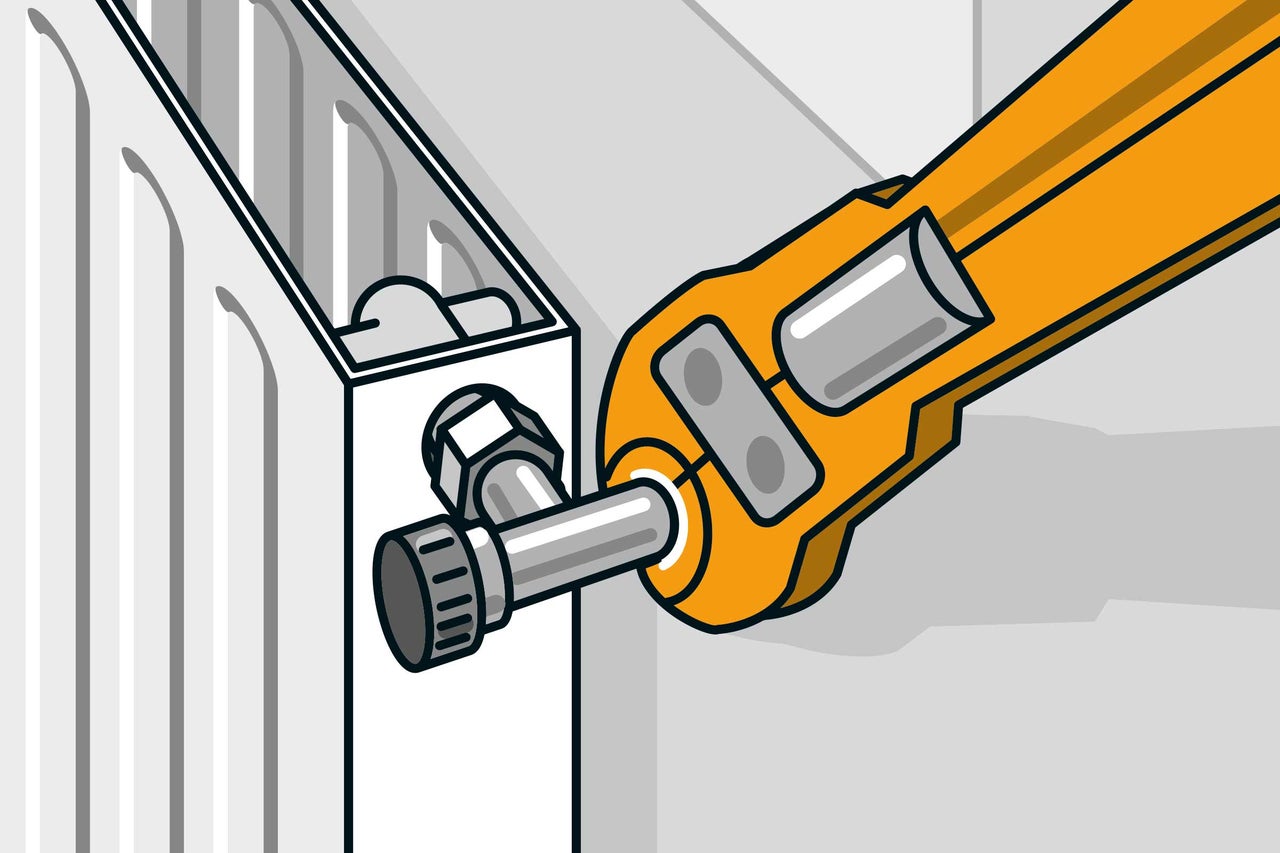

Schiebe den Heizkörper etwas zur Seite, wenn die Montageschienen das zulassen. Nimm die Anschlussventile am Heizkörper ab und stecke sie auf die gekürzten Anschlussrohre. Schiebe den Heizkörper an die endgültige Position und verschraube die Anschlussventile. Verpresse nun die Rohrverbindungen an den Übergangsnippeln mit der Presszange. Ziehe die Verschraubungen mit zwei Schraubenschlüsseln fest, damit sich nichts verbiegt.

 heizkoerper tauschen anleitung as 31

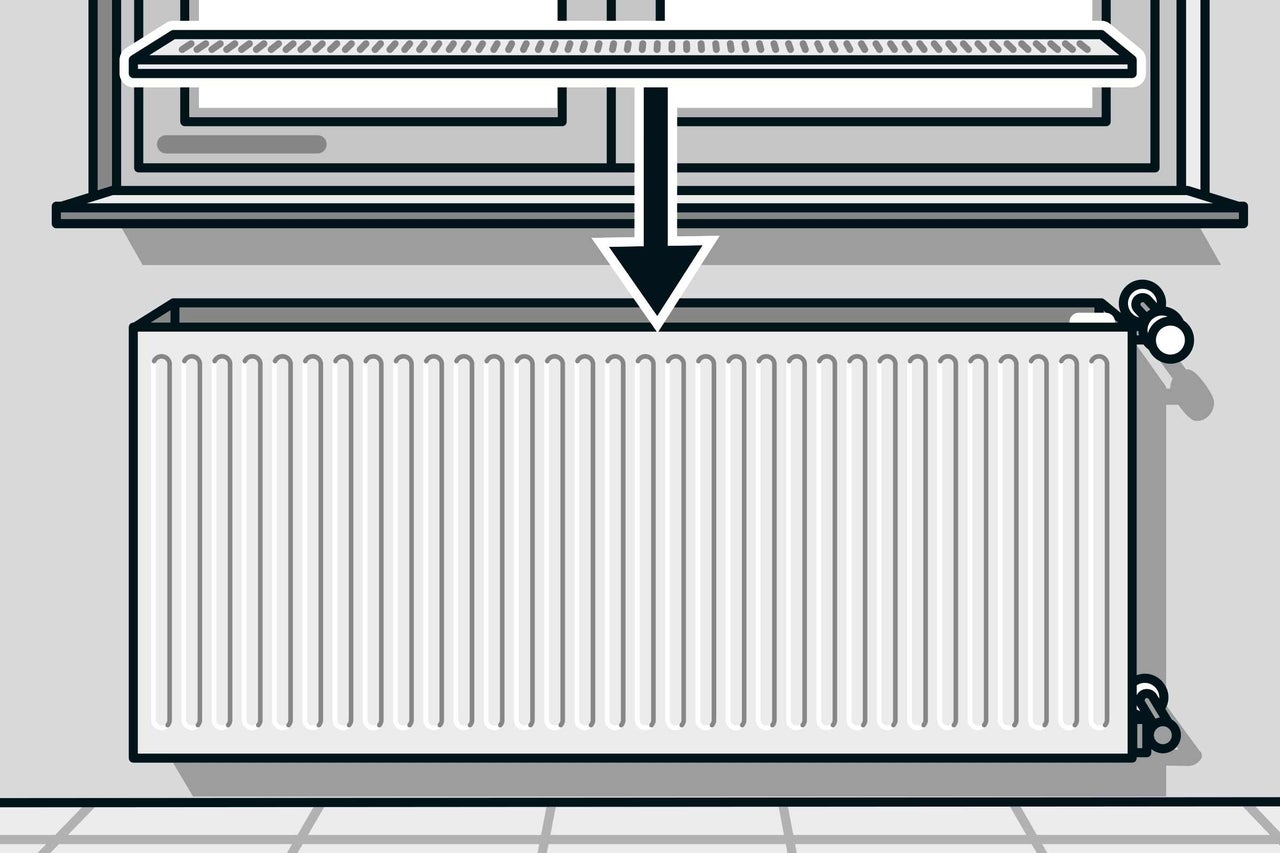

Heizkörperdeckel aufsetzen

32

Stecke abschließend den Deckel auf den Heizkörper. Fertig.

 heizkoerper tauschen anleitung as 32

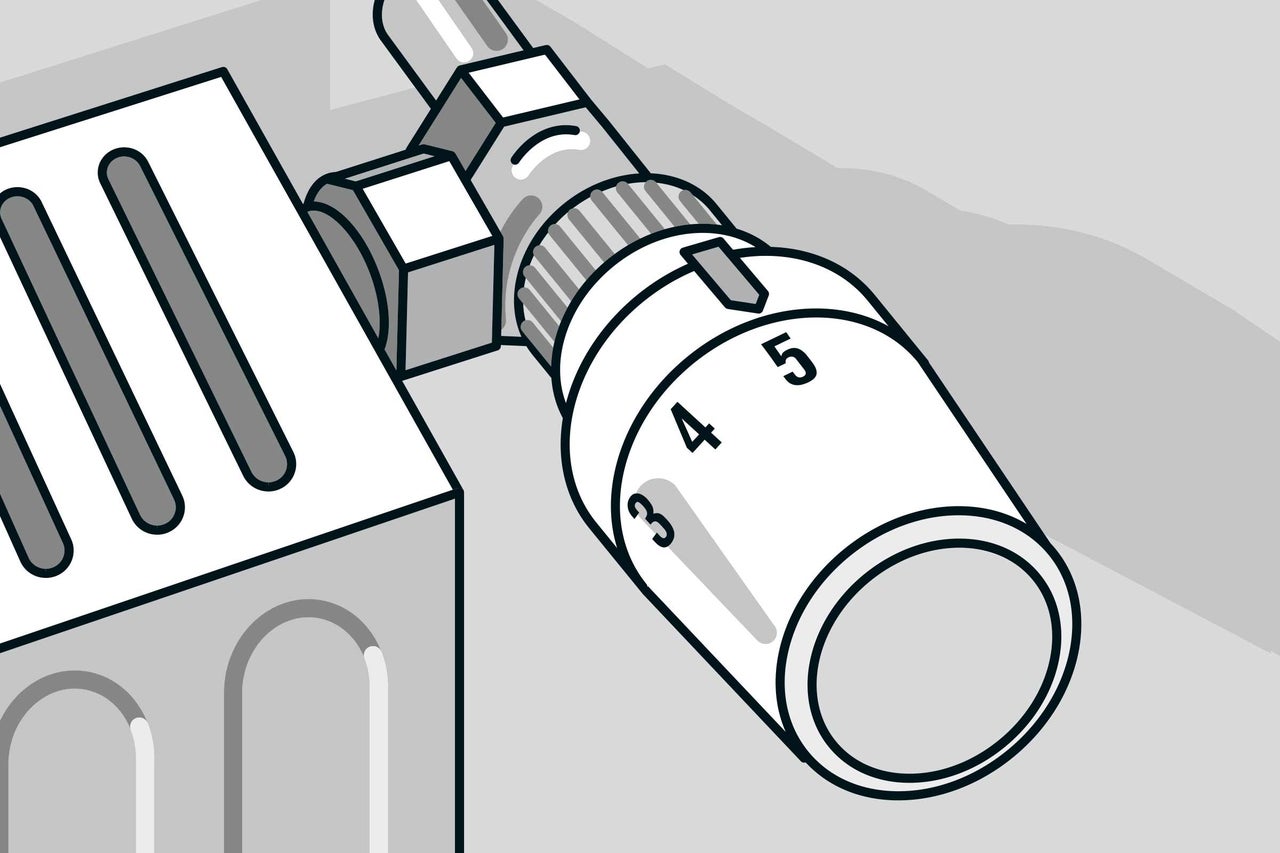

Thermostatkopf montieren

33

Zum Montieren des Thermostatkopfes die Abdeckkappe am Eckventil abschrauben. Den Thermostatkopf so aufsetzen, dass die Anzeigemarkierung nach oben zeigt und mit der Rändelmutter verschrauben. Den Thermostatkopf voll aufdrehen.

 heizkoerper tauschen anleitung as 33

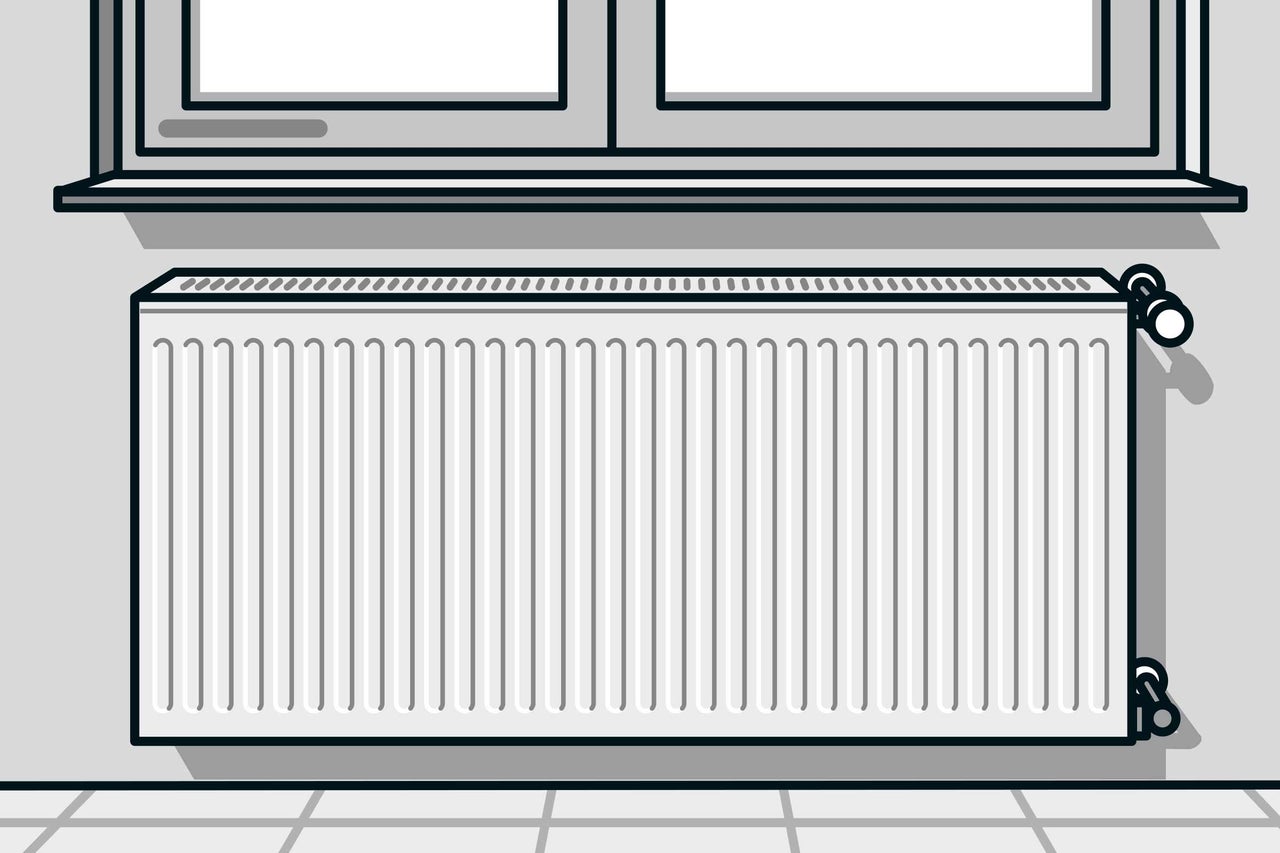

Fertigstellung

34

Jetzt muss wieder Wasser in die Heizung gefüllt werden – drehe dazu die Entlüftungsventile zu, die Du vorher geöffnet hast. Schließe den Schlauch wieder an und lass die Heizung volllaufen, bis ein Druck von 2 bis 3 bar erreicht ist.

Nun wird der neue Heizkörper entlüftet. Dazu das Entlüftungsventil vorsichtig aufdrehen und gleich wieder zudrehen, sobald Wasser herausfließt. Anschließend am höchstgelegenen Heizkörper den gesamten Heizungskreislauf entlüften. Abschließend kannst Du den Druck nachregeln, indem Du noch Wasser nachfüllst.

 heizkoerper tauschen anleitung as 34

Alte Heizkörper entsorgen

Einzelne Heizkörper kannst Du auf dem Werstoffhof entsorgen. Für größere Projekte solltest Du Dir jedoch besser einen Container besorgen.
