PCE Instruments PCE-2000N Portables Härteprüfgerät Leeb

Das Härteprüfgerät von PCE Instruments arbeitet nach der Leeb-Rückprallmethode. Es handelt sich dabei um ein dynamisches Härteprüfverfahren, bei dem ein genormter Prüfkörper, zumeist eine Hartmetallkugel, mit definierter Schlagenergie auf eine Prüfoberfläche geschlagen wird. Das Auftreffen der Hartmetallkugel auf der Prüfoberfläche hat eine plastische Verformung der Oberfläche an der Aufprallstelle zur Folge. Aus dieser Verformung resultiert ein Energieverlust, welcher proportional zur Werkstückhärte ist und über das Verhältnis von Rückprall- zu Aufprallgeschwindigkeit des Prüfkörpers bestimmt werden kann.

Diese Technologie ermöglicht eine kompakte Bauform, weshalb sie sich besonders für das Härteprüfgerät eignet. Im Gegensatz zu statischen Prüfverfahren mit schweren Härteprüfmaschinen, kann ein mobiles Härteprüfgerät sehr flexibel in der Wareneingangs- oder Ausgangskontrolle, in der Produktion und generell in allen Bereichen wo die Härte einen Einfluss auf Qualitätsparameter hat, eingesetzt werden. Mit dem Härteprüfgerät von PCE Instruments können sechs verschiedene Härteskalen (HL, HV, HRA, HRC, HB, HV, HS), sowie zehn unterschiedliche Werkstoffe vermessen werden.

Standardmäßig wird das Härteprüfgerät mit einem Schlaggerät D ausgeliefert, optional können aber auch weitere Schlagkörper (DC, DL, C, D+15, E, G) für speziellere Anwendungen angeschlossen werden. Zudem ist die Speicherung der Daten direkt auf einem USB Stick möglich, was die Flexibilität dieses mobilen Härteprüfgerätes nochmals erweitert. Aufgrund eines sehr gut ablesbaren OLED-Displays, einer langen Standby Zeit, eines handlichen Gehäuses und einer symbol-basierten Menüführung, ist die Handhabung des mobilen Härteprüfgerätes außerordentlich benutzerfreundlich. Härte
Messbereich 170 ... 960 HLD
Auflösung 0,1 HL
Genauigkeit ± 0,5 % (@800 HLD)
Härte
Messbereich 17,9 ... 69,5 HRC
Auflösung 0,1 HRC
Härte
Messbereich mit 683 HB
Auflösung 0,1 HB
Härte
Messbereich 80 ... 1042 HV
Auflösung 1 HV
Härte
Messbereich 30,6 ... 102,6 HS
Auflösung 0,1 HS
Härte
Messbereich 59,1 ... 88 HRA
Auflösung 0,1 HRA
Härte
Messbereich 13,5 ... 101,7 HRB
Auflösung 0,1 HRB
Allgemeine technische Daten

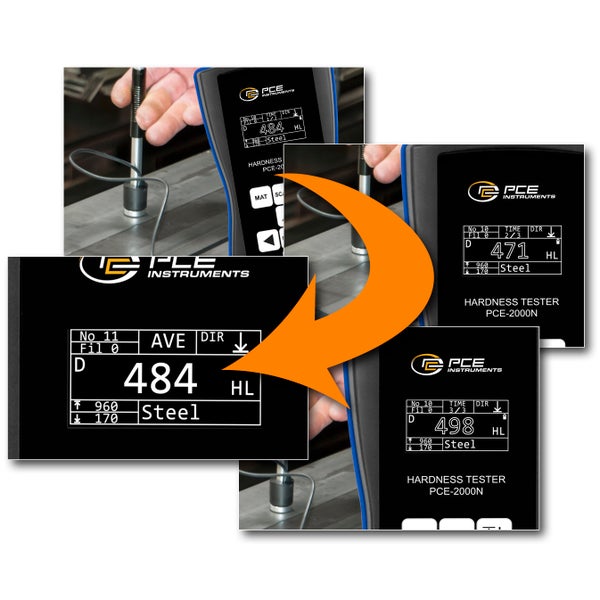

Messfunktionen MIN, MAX, Durchschnittswert

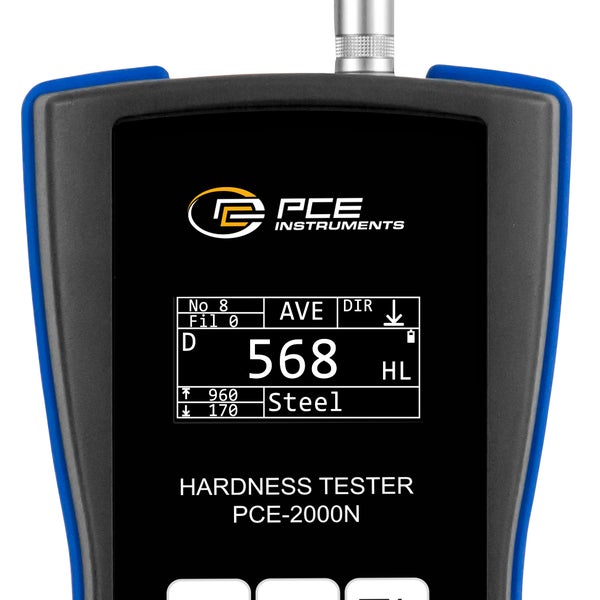

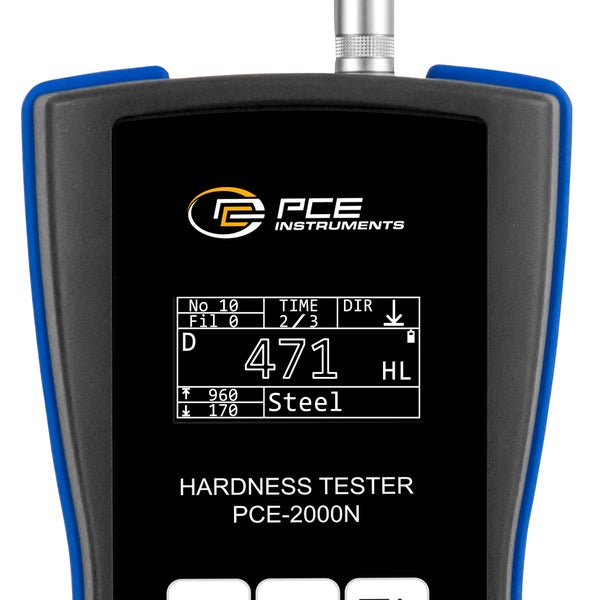

Display Typ OLED
Displaygröße 1,5 Zoll
Speichermedium USB Stick, Interner Speicher
Speicherkapazität 600 Werte
Speicherkapazität (Zusatzinformation) 600 Durchschnittswerte in 6 Datengruppen
Schnittstelle USB
Messfläche minimal 20 mm
Messfläche Zusatzinformation Radius min. - 30 mm Abstand zwischen Messungen - 3 mm Abstand vom Rand der Probe - 5 mm Direkte Messung - 25 mm Mindestschichtdicke für gehärtete Oberfläche - ≥0,8 mm
Materialien Edelstahl, Stahl, legierten Stahl, Kupfer, Grauguss, Gussstahl, Sphäroguss, Aluminiumgusslegierung, Cu-Zink (Messing), Kupfer-Zinn-Legierung
Betriebsdauer 50 h
Automatische Abschaltung 12 min
Wiederholbarkeit 0,8 %
Kabellänge 1,5 m
Sensorlänge 150 mm
Messwinkel 360 °

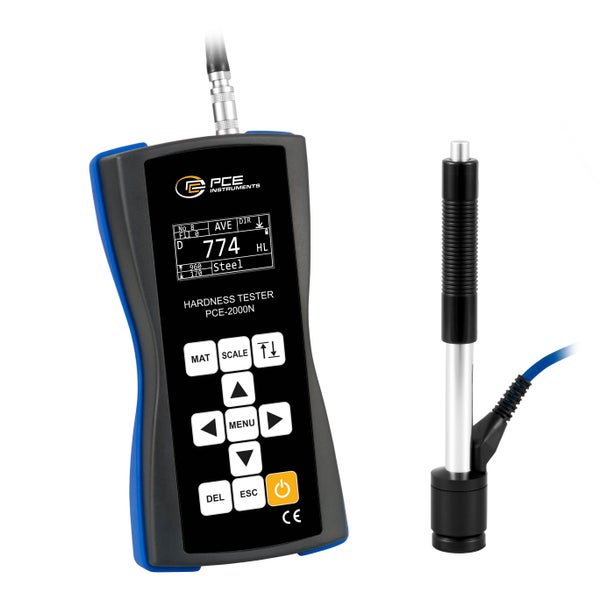

Schlaggerät Typ D
Messprinzip Leeb Härteprinzip
Härteskalen HRC, HRB, HRA, HB, HV, HS, HL
Menüsprache Englisch (US), Chinesisch
Gewicht 300 g
Betriebsbedingungen 10 ... 50 °C , 20 ... 90 % r. F.
Lagerbedingungen -30 ... 60 °C , 10 ... 50 % r. F.
Akku/Batterie 3 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Abmessungen ( L x B x H ) 160 x 80 x 40 mm
