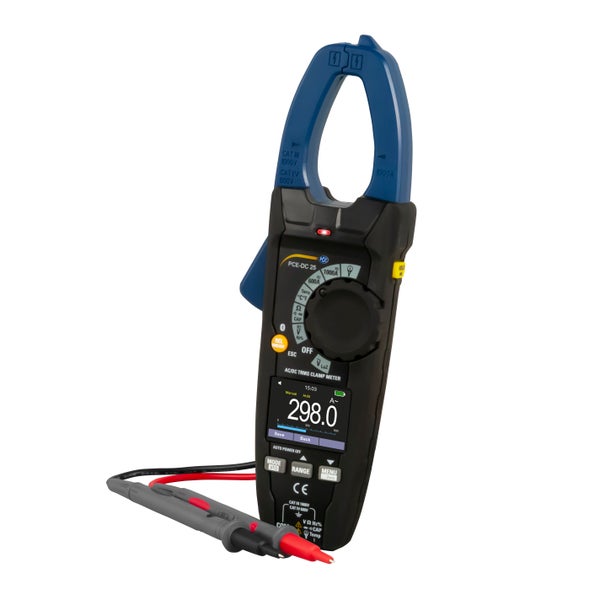

PCE Instruments Amperemeter PCE-DC 25

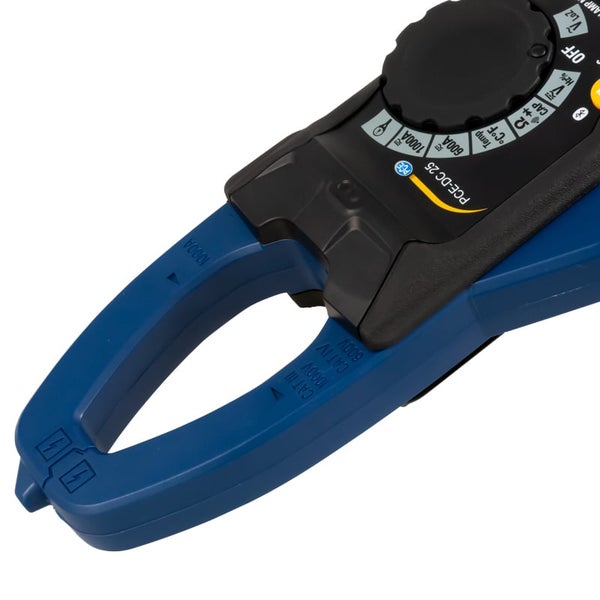

Die Stromzange hat einen Messbereich von 0 … 1000 A AC/DC. Die Strommessung erfolgt induktiv über die Zange an der Stromzange. Dabei können stromführende Versorgungsleitungen mit einem Durchmesser von bis zu 32 mm mit der Stromzange verbunden werden. Mit der optionalen Rogowski Spule kann der Messbereich von der Stromzange auf bis zu 3000 A AC erweitert werden. Bei der Strommessung verfügt die Stromzange über Unterfunktionen. So kann mit der Stromzange der Einschaltstrom gemessen werden. Dies ist eine besonders wichtige Funktion, da Motoren, wie sie zum Beispiel in Belüftungsanlagen verbaut werden, oder auch Hallenbeleuchtungen im Einschaltmoment einen besonders hohen Strom benötigen.

Neben der Strommessung kann die Stromzange auch Spannungen von 0 … 1000 V AC/DC, Widerstände, Frequenzen und Kapazitäten messen. Die Funktionen können über den Drehwahlschalter an der Stromzange eingestellt werden. Mit der NCV Funktion kann über die Stromzange berührungslos Spannungsfreiheit festgestellt werden. Sobald eine Spannung von 150 V AC anliegt wird dies über eine zusätzliche rote LED signalisiert. Diese Funktion ist bei jeder, über den Drehwahlschalter ausgewählten Messfunktion, aktiv. Für die optimale Ausleuchtung der Messstelle ist bei der Stromzange eine LED Lampe integriert.

Mit der Bluetooth Schnittstelle kann die Stromzange mit einem Android oder iOS Gerät verbunden werden. Mit der kostenlosen App zu der Stromzange können die Messwerte angezeigt, gespeichert und weiterverarbeitet werden. Damit deckt die Stromzange wegen der Vielzahl an Funktionen einen großen Bereich an Messaufgaben ab. Gleichspannung DC
Messbereich 0 ... 600 mV
Auflösung 0,1 mV
Genauigkeit ±(0,5 % + 8 Digits)
Gleichstrom DC
Messbereich 0 ... 600 A
Auflösung 0,1 A
Genauigkeit ±(2,5 % + 5 Digits)
Wechselstrom AC
Messbereich 0 ... 600 A
Auflösung 0,01 A AC
Genauigkeit ±(2,5 % + 5 Digits)
Überlast 1000 A AC
Widerstand
Messbereich 0 ... 600 kΩ
Genauigkeit ±(1,0 % + 10 Digits)
Frequenz
Messbereich 9,999 ... 99,99 Hz
Auflösung 10 Hz
Genauigkeit ±(1,2 % + 5 Digits)
Temperatur
Messbereich -40 ... +600 °C
Auflösung 0,1 °C
Genauigkeit ±(1,5 % + 5 Digits)
Allgemeine technische Daten
Schnittstelle Bluetooth
Maximaler Leitungsdurchmesser 34 mm
Menüsprache Englisch (US)
Weitere Abmessungen Stromzangenöffnung 34 mm / 1,3 Zoll
Betriebsbedingungen 5 ... 40 °C , 0 ... 80 % r. F.
Lagerbedingungen -20 ... 40 °C , 0 ... 80 % r. F.
Akku/Batterie 3 x 1,5 V AAA Batterie , Alkali-Mangan
Kapazität 1200 mAh
Abmessungen ( L x B x H ) 250 x 80 x 40 mm
