Bild 1 von 6

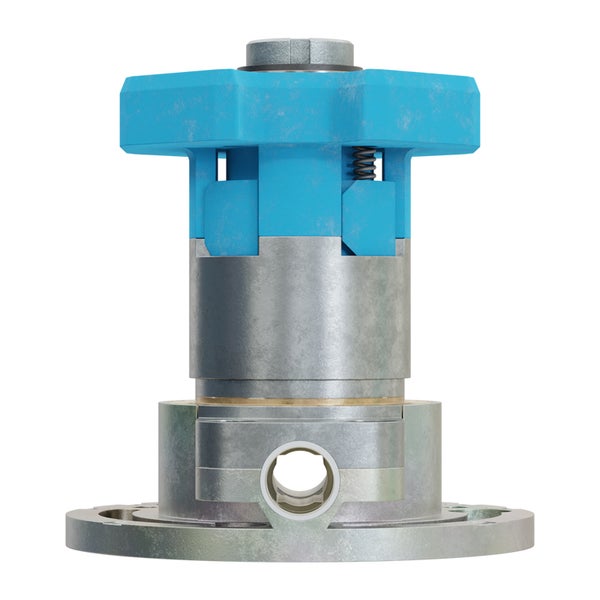

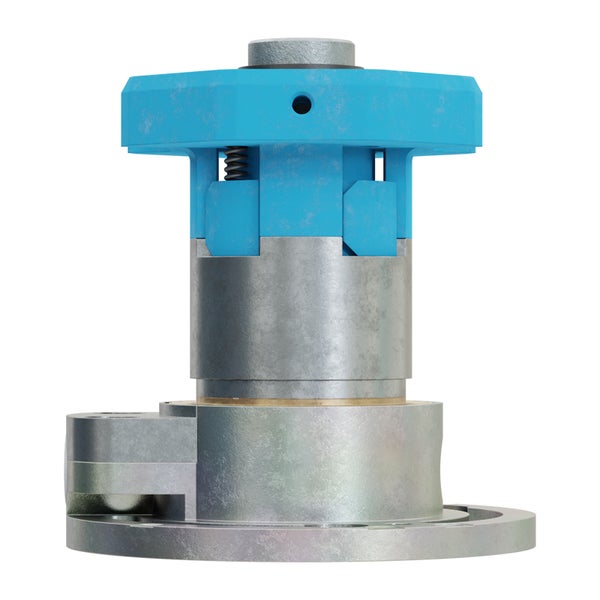

Geiger Rollladen Kegelradgetriebe K028 | Untersetzung 3:1 links | für SW 60 achtkant Stahlwelle
51,69 €*/ ST
Verkauf durch:DIWARO.
- Artikeltyp: Welle
- Anwendungsbereich: Fenster
- Montageart: Aufputz
Bequem liefern lassen
Verkauf durch:DIWARO.
Informationen des Verkäufers, wie z. B. Rückgabebedingungen und AGB, finden Sie bei Klick auf den Verkäufernamen.
- Lieferzeit ca. 3-5 Werktage
HORNBACH Bornheim (Pfalz)
Artikeldetails
Bereich überspringen
- ArtikeltypWelle
- AusführungRollladenwelle
- EinsatzbereichInnen
- AnwendungsbereichFenster
- AnwendungEinbau im Raum
- MontageartAufputz
- HinweisMontage, Anschluss und Installation sollten nur von Personen durchgeführt werden, die über die nötigen Kenntnisse zum sicheren Umgang mit dem Produkt verfügen. Zur Vermeidung möglicher Gefahren sollte das Produkt nur bestimmungsgemäß verwenden, regelmäßig auf Schäden überprüft und von Kindern ferngehalten werden. Die maximale Belastbarkeit sollte nicht überschritten und bei Verschleiß oder Defekten sollte das Produkt umweltgerecht entsorgt werden.
- Im Lieferumfang enthalten1 x Geiger Rollladen Getriebe K028 mit einer Untersetzung von 3:1 links, für 60 mm Achtkantwelle
- EAN4260255771346
Beschreibung
Bereich überspringen
Das Kegelradgetriebe K028 mit einer Untersetzung von 3:1 mit linkslauf ist für Rolladenbehänge bis 21kg und achtkant Stahlwelle SW 60 geeignet. Durch die kleine Untersetzung und den Bremsfederfreilauf ist eine schnelle und sehr leichte Bedienung gegeben. Außerdem verhindert der Freilauf das falsche Aufwicklen des Rolladenpanzers.
Technische Daten
Bezeichnung
Wert
Untersetzung
3:1
max. Abtriebsdrehmoment
9 Nm
Wirkungsgrad
0,86
Endanschlag (AB)
Freilauf links
Antrieb
6mm Innenvierkant (durchsteckbar)
Abtrieb
Ø 57,5mm (60mm Achtkant-Welle)
Getriebeausführung
Links
Bestimmung der Getriebeausführung

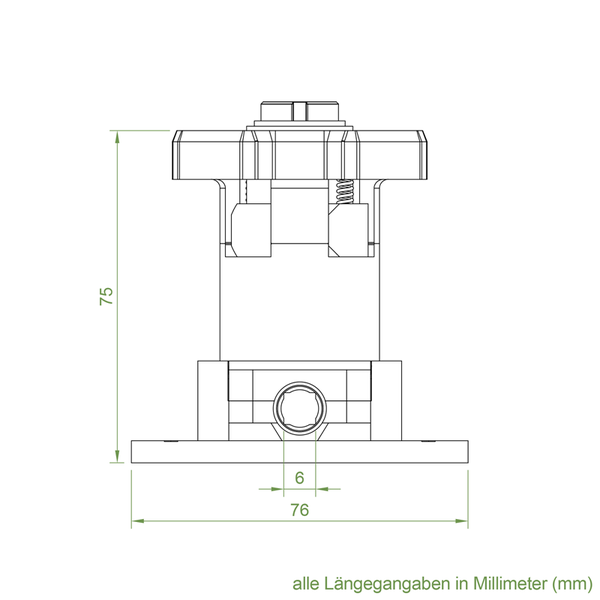

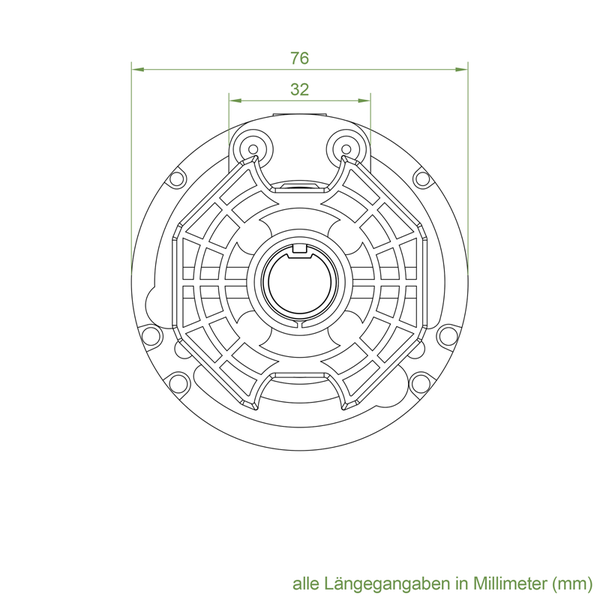

Soll der Rollladen geöffnet werden, muss das Kurbelgestänge im Uhrzeigersinn gedreht werden. Damit bei verschiedenen Einbausituationen die Drehrichtung gleich bleibt, beachten Sie bei Ihrer Bestellung bitte die Zeichnungen auf dieser Seite.
Wie unterscheidet man linke und rechte Getriebeausführung?
Bei unseren Kegelradgetrieben ist das ganz einfach herauszufinden. Stellen Sie das Getriebe mit der
Montageseite auf ihre Handfläche oder auf eine Platte. Zeigen die Kupplungselemente nach links handelt es sich um eine
linke Ausführung. Zeigen die Kupplungselemente nach rechts handelt es sich um eine rechte Ausführung.
Technische Daten
Bezeichnung
Wert
Untersetzung
3:1
max. Abtriebsdrehmoment
9 Nm
Wirkungsgrad
0,86
Endanschlag (AB)
Freilauf links
Antrieb
6mm Innenvierkant (durchsteckbar)
Abtrieb
Ø 57,5mm (60mm Achtkant-Welle)
Getriebeausführung
Links
Bestimmung der Getriebeausführung
Soll der Rollladen geöffnet werden, muss das Kurbelgestänge im Uhrzeigersinn gedreht werden. Damit bei verschiedenen Einbausituationen die Drehrichtung gleich bleibt, beachten Sie bei Ihrer Bestellung bitte die Zeichnungen auf dieser Seite.
Wie unterscheidet man linke und rechte Getriebeausführung?
Bei unseren Kegelradgetrieben ist das ganz einfach herauszufinden. Stellen Sie das Getriebe mit der
Montageseite auf ihre Handfläche oder auf eine Platte. Zeigen die Kupplungselemente nach links handelt es sich um eine
linke Ausführung. Zeigen die Kupplungselemente nach rechts handelt es sich um eine rechte Ausführung.
